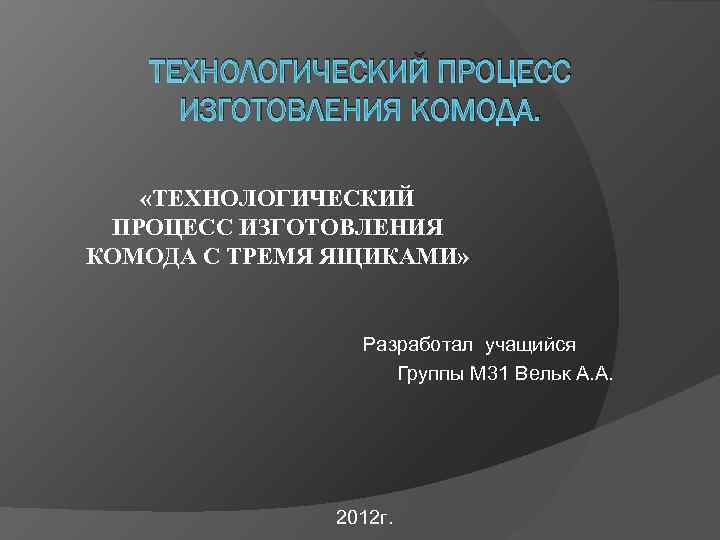

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ КОМОДА. «ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ КОМОДА С ТРЕМЯ ЯЩИКАМИ» Разработал учащийся Группы М 31 Вельк А. А. 2012 г.

Комод В большинстве случаев представляет собой небольшой шкаф с выдвигающимися ящиками. Так же можно встретить комод с открывающейся дверцей с полками. Там можно хранить небольшие вещи, небольшую посуду, постельное и нижнее бельё. Комод можно поставить в любую комнату, будь то спальня или гостиная комната.

Материал Древесно-стружечные плиты ( ДСП ) - это листовой материал изготовленный путём горячего прессования древесных частиц, смешенных со связующим. Сегодня ДСП – самый распространенный в производстве мебели материал, для оформления интерьеров, строительства. Поэтому комод будет изготовлен из него.

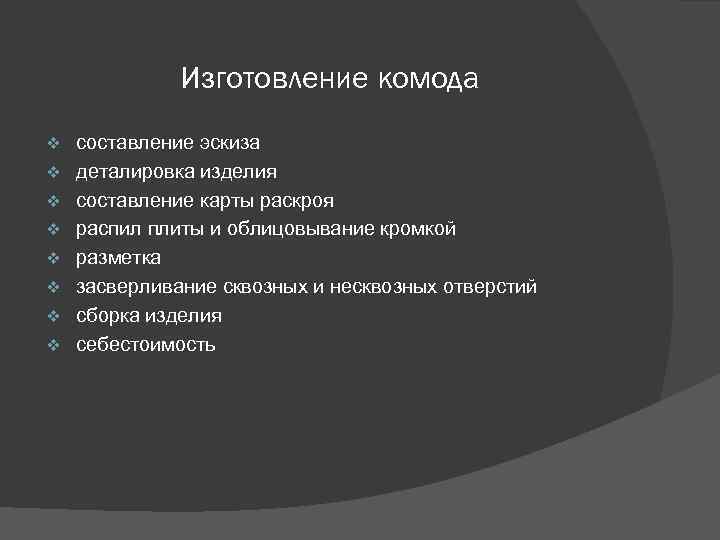

Изготовление комода v v v v составление эскиза деталировка изделия составление карты раскроя распил плиты и облицовывание кромкой разметка засверливание сквозных и несквозных отверстий сборка изделия себестоимость

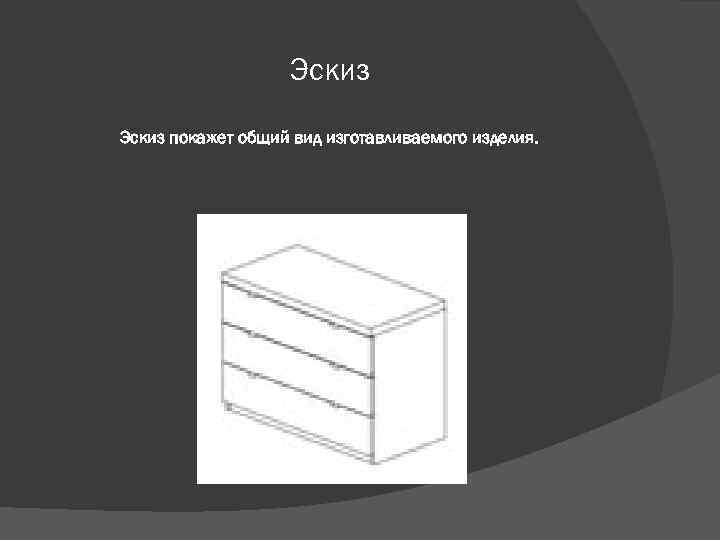

Эскиз покажет общий вид изготавливаемого изделия.

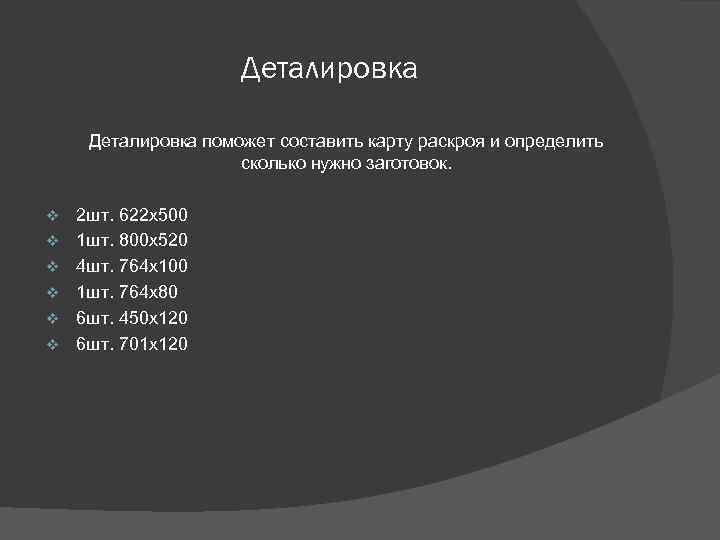

Деталировка поможет составить карту раскроя и определить сколько нужно заготовок. v v v 2 шт. 622 х500 1 шт. 800 х520 4 шт. 764 х100 1 шт. 764 х80 6 шт. 450 х120 6 шт. 701 х120

Карта раскроя Поможет сэкономить материал.

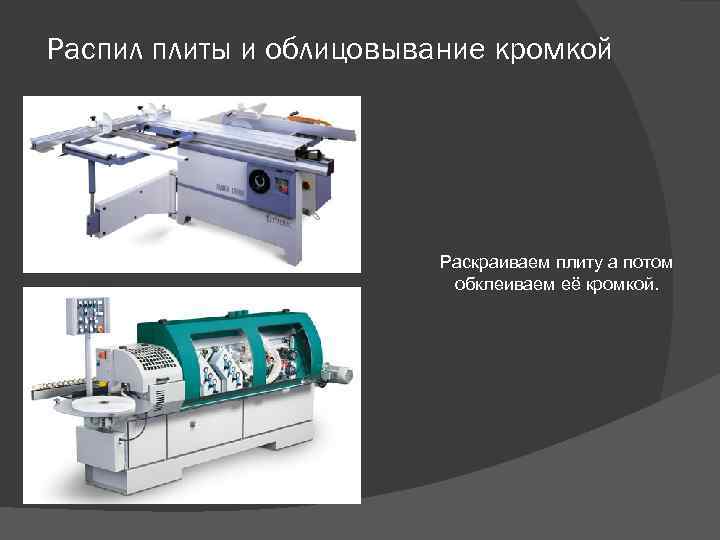

Распил плиты и облицовывание кромкой Раскраиваем плиту а потом обклеиваем её кромкой.

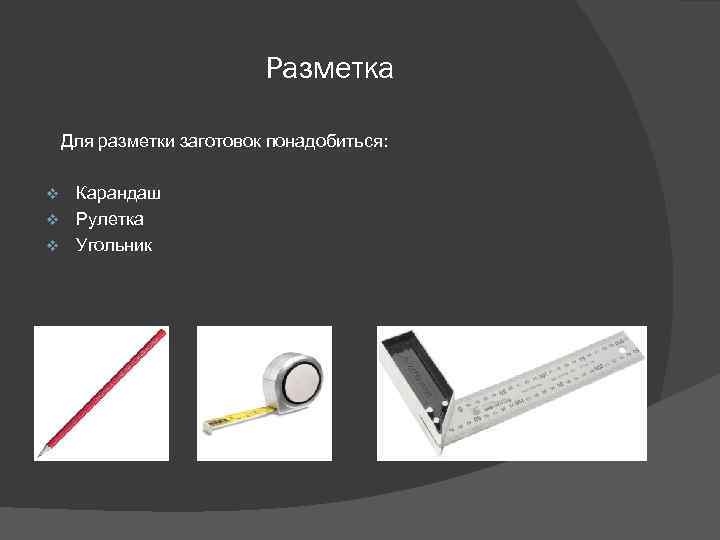

Разметка Для разметки заготовок понадобиться: Карандаш v Рулетка v Угольник v

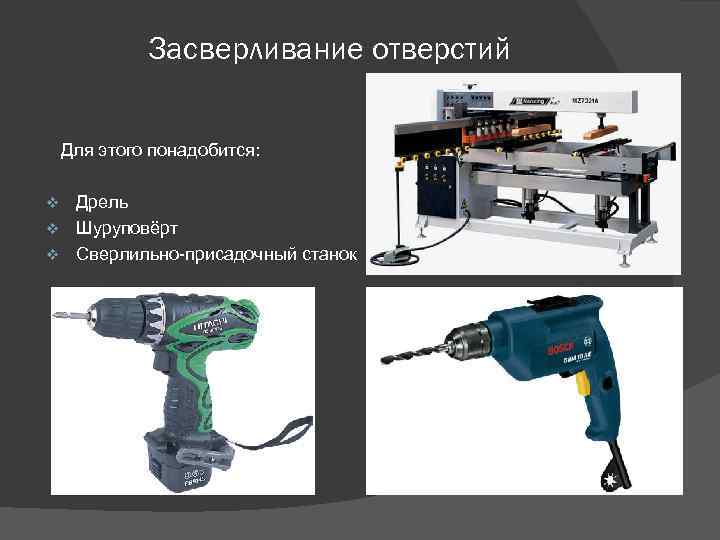

Засверливание отверстий Для этого понадобится: Дрель v Шуруповёрт v Сверлильно-присадочный станок v

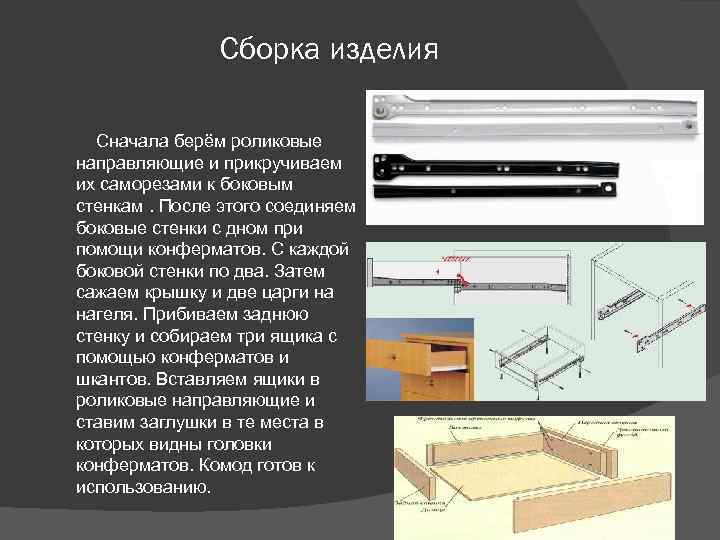

Сборка изделия Сначала берём роликовые направляющие и прикручиваем их саморезами к боковым стенкам. После этого соединяем боковые стенки с дном при помощи конферматов. С каждой боковой стенки по два. Затем сажаем крышку и две царги на нагеля. Прибиваем заднюю стенку и собираем три ящика с помощью конферматов и шкантов. Вставляем ящики в роликовые направляющие и ставим заглушки в те места в которых видны головки конферматов. Комод готов к использованию.

Себестоимость изделия v v v v v Площадь используемой ДСП 2, 6062 кв. м 1350 р 2 шт. 622 х500 1 шт. 800 х520 Стоимость фурнитуры 859 р 4 шт. 764 х100 1 шт. 764 х80 Себестоимость изделия 2209 р 6 шт. 450 х120 6 шт. 701 х120 34 м кромка 120 р З комплекта роликовых направляющих 155 р 4 колесных опор 200 р 24 конфирматов 48 р 20 шкантов 10 р 3 ручки для открывания ящиков 250 р гвозди для задней стенки 20 р 4 заглушки 4 р 42 само реза 16 р клей ПВА 30 р 6 винтов 6 р

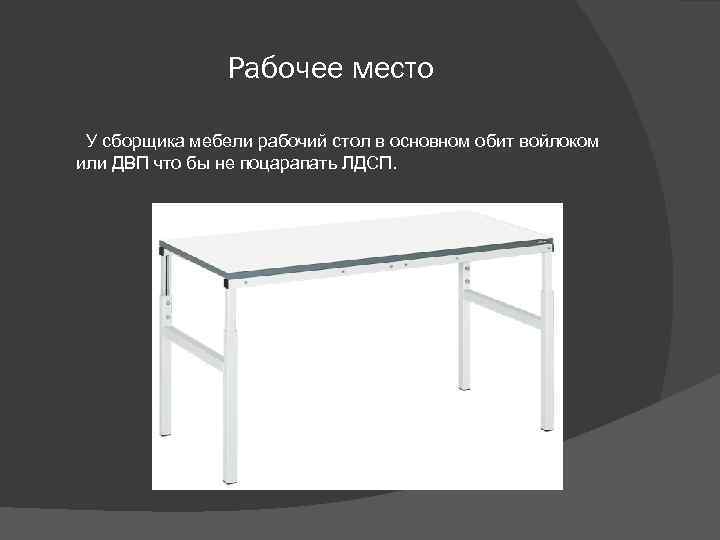

Рабочее место У сборщика мебели рабочий стол в основном обит войлоком или ДВП что бы не поцарапать ЛДСП.

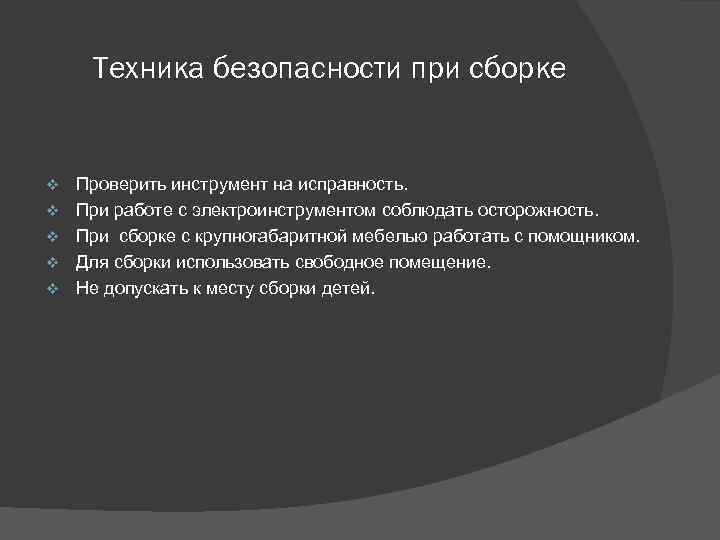

Техника безопасности при сборке v v v Проверить инструмент на исправность. При работе с электроинструментом соблюдать осторожность. При сборке с крупногабаритной мебелью работать с помощником. Для сборки использовать свободное помещение. Не допускать к месту сборки детей.

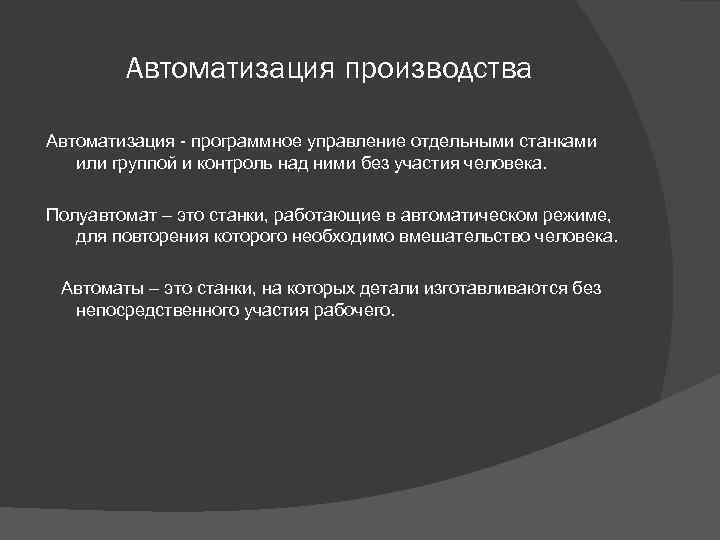

Автоматизация производства Автоматизация - программное управление отдельными станками или группой и контроль над ними без участия человека. Полуавтомат – это станки, работающие в автоматическом режиме, для повторения которого необходимо вмешательство человека. Автоматы – это станки, на которых детали изготавливаются без непосредственного участия рабочего.
