ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ЮЖНОГО ФЕДЕРАЛЬНЕОГО УНИВЕРСИТЕТА в городе ТАГАНРОГЕ ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ Военная кафедра ТТИ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ЮЖНОГО ФЕДЕРАЛЬНЕОГО УНИВЕРСИТЕТА в городе ТАГАНРОГЕ ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ Военная кафедра ТТИ ЮФУ

ВОЕННО-ТЕХНИЧЕСКАЯ ПОДГОТОВКА ТЕМА № 3 ОБЩИЕ СВЕДЕНИЯ ОБ АСУ (КСА) ВВС ЗАНЯТИЕ № 2 ВОЕННО-ТЕХНИЧЕСКАЯ ПОДГОТОВКА ТЕМА № 3 ОБЩИЕ СВЕДЕНИЯ ОБ АСУ (КСА) ВВС ЗАНЯТИЕ № 2 СБОР И ОБРАБОТКА РАДИОЛОКАЦИОННОЙ ИНФОРМАЦИИ НА АПУ РЛР «ПОЛЕ» . ИСТОЧНИКИ И ПОТРЕБИТЕЛИ ИНФОРМАЦИИ КСА 86 Ж 6.

Учебные и воспитательные цели занятия: 1. Изучить принципы сопряжения аппаратуры КСА 86 Ж 6 Учебные и воспитательные цели занятия: 1. Изучить принципы сопряжения аппаратуры КСА 86 Ж 6 со средствами радиолокации (СРЛ) и принципы обработки информации 2. Изучить тракты приема и выдачи информации потребителям

УЧЕБНЫЕ ВОПРОСЫ 1. Основные понятия теории обработки радиолокационной информации 2. Сопряжение аппаратуры АПУ рлр УЧЕБНЫЕ ВОПРОСЫ 1. Основные понятия теории обработки радиолокационной информации 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации 3. Принципы обработки РЛИ в АПУ рлр «Поле» 4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Время занятия – 360 мин.

1. Основные понятия теории обработки радиолокационной информации 1. 1. Общие сведения о радиолокации, структурная 1. Основные понятия теории обработки радиолокационной информации 1. 1. Общие сведения о радиолокации, структурная схема импульсной РЛС Радиолокация - совокупность радиотехнических методов и средств наблюдения различных объектов в окружающем их пространстве. Наблюдение производится радиолокационными станциями (РЛС), наблюдаемые объекты называются радиолокационными целями. Наблюдение включает: Ø обнаружение радиолокационных целей; Ø измерение их параметров.

1. Основные понятия теории обработки радиолокационной информации Наблюдение осуществляется на основе анализа принимаемого электромагнитного 1. Основные понятия теории обработки радиолокационной информации Наблюдение осуществляется на основе анализа принимаемого электромагнитного колебания (радиолокационного сигнала). Совокупность сведений о радиолокационных целях называется радиолокационной информацией (РЛИ). Радиолокационные средства могут быть активными или пассивными. РЛС могут работать в различных частотных диапазонах. В зависимости от длины волны излучаемого электромагнитного колебания различают следующие типы РЛС: ü оптические (мм), ü сверхдлинноволновые, ü РЛС см, дм, м диапазона волн.

1. Основные понятия теории обработки радиолокационной информации U 1(t) СИНХРОНИЗАТОР U 2(t) ПЕРЕДАТЧИК АНТЕННЫЙ 1. Основные понятия теории обработки радиолокационной информации U 1(t) СИНХРОНИЗАТОР U 2(t) ПЕРЕДАТЧИК АНТЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ U 3(t) U 4(t) ОКОНЕЧНОЕ УСТРОЙСТВО АНТЕННА ПРИЕМНИК МЕХАНИЗМ ВРАЩЕНИЯ АНТЕННЫ Упрощенная структурная схема импульсной РЛС кругового обзора

1. Основные понятия теории обработки радиолокационной информации В состав структурной схемы входят: l синхронизатор, 1. Основные понятия теории обработки радиолокационной информации В состав структурной схемы входят: l синхронизатор, предназначенный для согласования работы всех устройств РЛС. U 1(t) СИНХРОНИЗАТОР ПЕРЕДАТЧИК АНТЕННА АНТЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ОКОНЕЧНОЕ УСТРОЙСТВО ПРИЕМНИК МЕХАНИЗМ ВРАЩЕНИЯ АНТЕННЫ Упрощенная структурная схема импульсной РЛС кругового обзора

1. Основные понятия теории обработки радиолокационной информации TП U 1(t) t t. И Временные 1. Основные понятия теории обработки радиолокационной информации TП U 1(t) t t. И Временные диаграммы, поясняющие работу импульсной РЛС

1. Основные понятия теории обработки радиолокационной информации l передатчик, предназначен для генерации под воздействием 1. Основные понятия теории обработки радиолокационной информации l передатчик, предназначен для генерации под воздействием импульса синхронизатора мощного кратковременного высокочастотного импульса U 1(t) длительностью t. И, который U 2(t) антенный через СИНХРОпереключатель излучается антенной в ПЕРЕДАТЧИК НИЗАТОР АНТЕННА пространство. АНТЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ОКОНЕЧНОЕ УСТРОЙСТВО ПРИЕМНИК МЕХАНИЗМ ВРАЩЕНИЯ АНТЕННЫ Упрощенная структурная схема импульсной РЛС кругового обзора

1. Основные понятия теории обработки радиолокационной информации TП U 1(t) U 2(t) t t. 1. Основные понятия теории обработки радиолокационной информации TП U 1(t) U 2(t) t t. И t Временные диаграммы, поясняющие работу импульсной РЛС

1. Основные понятия теории обработки радиолокационной информации l антенный переключатель предназначен для переключения антенны 1. Основные понятия теории обработки радиолокационной информации l антенный переключатель предназначен для переключения антенны с передачи на прием. U 2(t) U 1(t) СИНХРОНИЗАТОР ПЕРЕДАТЧИК АНТЕННА U 3(t) ОКОНЕЧНОЕ УСТРОЙСТВО АНТЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПРИЕМНИК МЕХАНИЗМ ВРАЩЕНИЯ АНТЕННЫ Упрощенная структурная схема импульсной РЛС кругового обзора

1. Основные понятия теории обработки радиолокационной информации TП U 1(t) U 2(t) t t. 1. Основные понятия теории обработки радиолокационной информации TП U 1(t) U 2(t) t t. И t t 3 U 3(t) t Временные диаграммы, поясняющие работу импульсной РЛС

1. Основные понятия теории обработки радиолокационной информации l приемник, предназначен для выделения (фильтрации) слабых 1. Основные понятия теории обработки радиолокационной информации l приемник, предназначен для выделения (фильтрации) слабых сигналов на фоне помех и их усиления до нужного уровня. U 2(t) U 1(t) СИНХРОНИЗАТОР ПЕРЕДАТЧИК U 4(t) ОКОНЕЧНОЕ УСТРОЙСТВО АНТЕННА U 3(t) АНТЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПРИЕМНИК МЕХАНИЗМ ВРАЩЕНИЯ АНТЕННЫ Упрощенная структурная схема импульсной РЛС кругового обзора

1. Основные понятия теории обработки радиолокационной информации TП U 1(t) U 2(t) t t. 1. Основные понятия теории обработки радиолокационной информации TП U 1(t) U 2(t) t t. И t t 3 U 3(t) U 4(t) t t Временные диаграммы, поясняющие работу импульсной РЛС

1. Основные понятия теории обработки радиолокационной информации l оконечное устройство предназначено для выделения из 1. Основные понятия теории обработки радиолокационной информации l оконечное устройство предназначено для выделения из сигнала полезной информации и ее отображения. U 2(t) U 1(t) СИНХРОНИЗАТОР ПЕРЕДАТЧИК U 4(t) ОКОНЕЧНОЕ УСТРОЙСТВО АНТЕННА U 3(t) АНТЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПРИЕМНИК МЕХАНИЗМ ВРАЩЕНИЯ АНТЕННЫ Упрощенная структурная схема импульсной РЛС кругового обзора

1. Основные понятия теории обработки радиолокационной информации l антенна с механизмом вращения предназначена для 1. Основные понятия теории обработки радиолокационной информации l антенна с механизмом вращения предназначена для излучения и приема сигналов в заданных направлениях. U 2(t) U 1(t) СИНХРОНИЗАТОР ПЕРЕДАТЧИК U 4(t) ОКОНЕЧНОЕ УСТРОЙСТВО АНТЕННА U 3(t) АНТЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПРИЕМНИК МЕХАНИЗМ ВРАЩЕНИЯ АНТЕННЫ Упрощенная структурная схема импульсной РЛС кругового обзора

1. Основные понятия теории обработки радиолокационной информации TП U 1(t) U 2(t) t t. 1. Основные понятия теории обработки радиолокационной информации TП U 1(t) U 2(t) t t. И t t 3 U 3(t) t U 4(t) t U 5(t) t 10 20 30 40 50 60 Временные диаграммы, поясняющие работу импульсной РЛС

1. Основные понятия теории обработки радиолокационной информации Сфокусированные в луч радиоволны характеризуются На передачу 1. Основные понятия теории обработки радиолокационной информации Сфокусированные в луч радиоволны характеризуются На передачу антенна работаетграфиком зависимости диаграммой направленности - в течение времени tи, а на прием в течении времени Тп - ви. напряженности электромагнитного поля t луче от Импульс передатчика, излучаемый антенной в дальности, построенном в полярной или прямоугольной системе координат. пространство, называется зондирующим. Y ширина диаграммы направленности постоянная угловая антенны скорость вращения антенны X а) в вертикальной плоскости. X θ WA б) в горизонтальной плоскости. Примерный вид диаграммы направленности антенны РЛС кругового обзора Z

1. Основные понятия теории обработки радиолокационной информации Отраженный от цели сигнал отстоит от зондирующего 1. Основные понятия теории обработки радиолокационной информации Отраженный от цели сигнал отстоит от зондирующего импульса на время t 3, которое называется временем задержки. При постоянной скорости распространения радиоволн это время зависит от дальности до цели и равно: t = 2 D з C где D – расстояние до цели (м), С – скорость распространения радиоволн (м/с). Следовательно: D = t. С tз 3 2 U 3(t) Таким образом, измерение дальности до цели сводится к t измерению времени задержки отраженного сигнала относительно зондирующего импульса и пересчета этого времени в единицы дальности.

1. Основные понятия теории обработки радиолокационной информации Для определения положения цели в пространстве в 1. Основные понятия теории обработки радиолокационной информации Для определения положения цели в пространстве в полярной системе координат кроме наклонной дальности необходимо знать угловые координаты цели: азимут и угол места. Y ДГ = ДН х Cos ХЦ = ДН х Cos ZЦ = ДН х Cos х Sin YЦ = ДН х Sin уц ц Дн 0 Дг zц хц X В Направление на север Z Определение положения объекта в сферической системе координат

1. Основные понятия теории обработки радиолокационной информации v. Азимут (β) - угол между направлением 1. Основные понятия теории обработки радиолокационной информации v. Азимут (β) - угол между направлением на север и проекцией наклонной дальности (Д накл. ) на горизонтальную плоскость, отсчитываемый по часовой стрелке. v. Угол места (ε) - угол между наклонной дальностью и ее проекцией на горизонтальную плоскость.

1. Основные понятия теории обработки радиолокационной информации Так как антена РЛС с помощью механизма 1. Основные понятия теории обработки радиолокационной информации Так как антена РЛС с помощью механизма вращения перемещается в горизонтальной плоскости с угловой скоростью ΩA, то уравнение движения луча можно записать в виде: β л ( t) = Ω 0 + Ω A ( t) где Ω 0 - начальный азимут положения луча в момент начала вращения антенны. Если зафиксировать положение луча диаграммы направленности антенны в момент появления отметки от цели на экране индикатора, то значение азимута луча и будет азимутом цели, то есть азимут цели есть азимут луча диаграммы направленности антенны в момент локации цели. βц (t) = βл (t) | t = tлок

1. Основные понятия теории обработки радиолокационной информации Для определения угла места цели к РЛС 1. Основные понятия теории обработки радиолокационной информации Для определения угла места цели к РЛС кругового обзора придается еще один радиолокаторвысотомер. Y X θ Z X а) в вертикальной плоскости. б) в горизонтальной плоскости. Диаграмма направленности высотомера

1. Основные понятия теории обработки радиолокационной информации Для обнаружения цели по углу места в 1. Основные понятия теории обработки радиолокационной информации Для обнаружения цели по углу места в пределах от 0 до π/2 луч диаграммы направленности высотомера непрерывно сканирует в вертикальной плоскости в этих же пределах. Положение луча в момент локации цели и будет углом места цели: ε (t) = ε (t) | t = t ц л лок РЛС, рассредоточенные на местности, образуют радиолокационную систему, предназначенную для обеспечения потребителей необходимой информацией. Процесс получения информации о воздушных объектах, находящихся в границах радиолокационной системы, называется обработкой информации.

1. Основные понятия теории обработки радиолокационной информации Обработка информации позволяет получить данные: ü о 1. Основные понятия теории обработки радиолокационной информации Обработка информации позволяет получить данные: ü о координатах целей; ü параметрах траекторий их движения (скорости, ускорении, курсе); ü государственной принадлежности; ü времени локации и т. д.

1. Основные понятия теории обработки радиолокационной информации 1. 2. Этапы обработки радиолокационной информации, их 1. Основные понятия теории обработки радиолокационной информации 1. 2. Этапы обработки радиолокационной информации, их сущность и содержание 1. 2. 1. Первичная обработка радиолокационной информации Процесс извлечения полезной информации из сигналов, сформированных в аналоговой части РЛС, называется первичной обработкой РЛИ.

1. Основные понятия теории обработки радиолокационной информации Первичная обработка осуществляется на основании одной или 1. Основные понятия теории обработки радиолокационной информации Первичная обработка осуществляется на основании одной или нескольких разверток дальности и включает следующие операции: Ø обнаружение полезного сигнала в шумах, состоящее в принятии решения о наличии цели в рассматриваемом объеме пространства на основе одиночного зондирования пространства источником (РЛС); Ø оценка (измерение) координат в результате однократного взаимодействия РЛС с целью; Ø кодирование координат обнаруженной цели.

1. Основные понятия теории обработки радиолокационной информации К о о р д и на 1. Основные понятия теории обработки радиолокационной информации К о о р д и на т ы В результате первичной обработки должны быть получены отметки – совокупность сведений о факте наличия цели, времени ее появления и координатах, полученных на основе однократного обзора пространства. t t 1

1. Основные понятия теории обработки радиолокационной информации 1. 2. 2. Вторичная обработка радиолокационной информации 1. Основные понятия теории обработки радиолокационной информации 1. 2. 2. Вторичная обработка радиолокационной информации Получение координат и параметров движения воздушных объектов на основе ряда циклов работы (нескольких циклов обзора пространства РЛС) одного источника с целью обнаружения и непрерывного слежения за траекториями целей называется вторичной обработкой РЛИ. Исходной информацией для вторичной обработки являются отметки от цели (как истинные, так и ложные), полученные в результате первичной обработки. Отметка от цели – точка в трехмерном пространстве, координаты которой определены на момент локации цели.

1. Основные понятия теории обработки радиолокационной информации Отметка от цели – точка в трехмерном 1. Основные понятия теории обработки радиолокационной информации Отметка от цели – точка в трехмерном пространстве, координаты которой определены на момент локации цели. Согласно теореме Котельникова «любая непрерывная функция времени с ограниченным спектром может быть полностью воспроизведена с помощью совокупности дискретных значений» . Поэтому, разбивая траекторию движения цели во времени на последовательность дискретов с измеренными координатами, оказывается возможным получить достаточно полные сведения о параметрах ее движения при непрерывном наблюдении за целью.

К о о р д и на т ы 1. Основные понятия теории обработки К о о р д и на т ы 1. Основные понятия теории обработки радиолокационной информации t t 7 t 6 t 5 t 4 t 3 t 2 t 1

1. Основные понятия теории обработки радиолокационной информации Вторичная обработка состоит из двух этапов: Ø 1. Основные понятия теории обработки радиолокационной информации Вторичная обработка состоит из двух этапов: Ø этап обнаружения траектории (принятие решения о том, что в пространстве есть движущаяся цель, т. е. есть траектория). На этом этапе решается задача установления принадлежности оцененных (измеренных) в различные периоды обзора пространственных координат к одной цели и определяется начальное значение траектории; Ø этап сопровождения траектории (регулярное вычисление параметров траектории, т. е. слежение за траекторией). Сопровождение траектории предполагает отбор повторно оцененных (измеренных) координат для продолжения траектории и уточнения ее параметров на основе вновь оцениваемых координат.

1. Основные понятия теории обработки радиолокационной информации 1. 2. 3. Третичная обработка радиолокационной информации 1. Основные понятия теории обработки радиолокационной информации 1. 2. 3. Третичная обработка радиолокационной информации Третичная обработка – получение координат и параметров движения ВО на основе работы совокупности разнесенных в пространстве источников РЛИ за несколько циклов обзора. Третичная обработка предусматривает объединение РЛИ от нескольких источников, реализующих ее вторичную обработку. При этом решаются задачи: Ø отождествления информации по одной и той же цели, полученной от различных источников, а также Ø оценки параметров объединенных траекторий.

1. Основные понятия теории обработки радиолокационной информации На этапе третичной обработки реализуются алгоритмы: Ø 1. Основные понятия теории обработки радиолокационной информации На этапе третичной обработки реализуются алгоритмы: Ø фильтрации параметров движения ВО, Ø экстраполяции координат ВО и Ø сопровождения траекторий.

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации АПУ рлр, оснащенный КСА «Поле» 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации АПУ рлр, оснащенный КСА «Поле» , обеспечивает одновременное сопряжение с тремя двух- и трехкоординатными РЛС и двумя высотомерами. Двухкоординатные РЛС: l боевого режима (П-15 (П-19), 57 У 6); l дежурного режима (5 Н 84 А)). Трехкоординатные РЛС: l боевого режима (19 Ж 6, 35 Д 6); l дежурного режима (55 Ж 6). Высотомеры: ПРВ-13, ПРВ-17. При работе с трехкоординатными РЛС высотомеры не используются.

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации Таблица 1 № Наименование Варианты 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации Таблица 1 № Наименование Варианты сопряжения 1 Маловысотные РЛС боевого режима 19 Ж 6 (35 Д 6) 57 У 6 ПВР-17 кр (круг. разв. ) 2 Маловысотные РЛС дежурного режима П-15 (П 19) ПВР-Г/кр П-15 (П 19) 3 Свободное - - - 4 РЛС дежурного режима 5 Радиовысотомер ПРВ-13 (ПРВ-17) - - 6 Радиовысотомер ПРВ-13 (ПРВ-17) Математическое обеспечение позволяет подключать источника к КСА 1 2 3 ника «Поле» до трех РЛС по трем вариантам. 5 Н 84 (5 Н 84 А, 55 Ж 6)

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации С двухкоординатными РЛС КСА «Поле» 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации С двухкоординатными РЛС КСА «Поле» сопрягается (взаимодействует) по аналоговой (первичной) информации, которая используется для отображения воздушной обстановки на экранах индикаторов автоматизированных рабочих мест (АРМ) и в процессе первичной обработки в устройстве первичной обработки (УПО) КСА. Сопряжение КСА «Поле» с двухкоординатными РЛС

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации С трехкоординатными РЛС сопряжение осуществляется 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации С трехкоординатными РЛС сопряжение осуществляется по аналоговым и цифровым каналам. Аналоговая информация используется только для отображения воздушной обстановки. Информация цифровых каналов используется в КСА для вторичной обработки. Информация цифровых каналов (вторичная информация) - это информация, прошедшая этап первичной обработки в системе первичной обработки информации (СПОИ) РЛС. Сопряжение КСА «Поле» с трехкоординатными РЛС

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации Для сопряжения с РЛС по 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации Для сопряжения с РЛС по аналоговой информации используется устройство сопряжения со станциями (УСС). УСС обеспечивает шесть каналов сопряжения со средствами радиолокации. К первым четырем каналам подключаются РЛС (двух - и трехкоординатные). К пятому и шестому каналам подключаются ПРВ.

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации При этом на РМ 1…РМ 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации При этом на РМ 1…РМ 4 УСС осуществляет прием от четырех РЛС кругового выдается первичная обзора и двух ПРВ сигналов первичной информация от любой информации и выдачу этой информации на Наиз 2 -хотображается РМ 5 сопрягаемых автоматизированные рабочие места (АРМ) (одновременно только первичная информаоператоров и устройство первичной обработки одной) РЛС кругового ция одновременно от (УПО). обзора. двух ПРВ. Сигналы первичной информации: ü ЭХО-СИГНАЛ, ü сигнал опознавания (ОП) и пеленга (ПЕЛ), На УПО поступает ü импульсов первичная информазапуска (ИЗ) и конца дистанции (ИКД), ция одновременно от 2 ü отметок севера (ОС) и -х двухкоординатных ü масштабных азимутальных РЛС кругового обзора. импульсов (МАИ)

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации На РМ 1…РМ 4 кроме 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации На РМ 1…РМ 4 кроме первичной информации может отображаться вторичная информация, либо одновременно первичная и вторичная информация - режим отображения совмещенной информации. В состав УСС входят: ● блок размножения видеосигналов (БРВ) ● блок синхронизации по дальности (БСД) ● блок синхронизации по вращению и дальности (БСВД)

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации Блок БРВ предназначен для размножения 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации Блок БРВ предназначен для размножения видеосигналов, их усиления и выдачи на АРМ и УПО. Блок БСВД предназначен для сопряжения УПО, АРМ с РЛС и ПРВ по сигналам синхронизации по вращению и дальности, импульсу запуска, а также для распределения этих сигналов потребителям. Блок БСД предназначен для синхронизации по дальности и вращению (совместно с блоком БСВД) аппаратуры «Поле» во внутреннем режиме работы, а также для синхронизации радиодальномеров (РД-2, РД-3), радиовысотомеров (РВ-1, РВ-2) и аппаратуры 86 Ж 6 в режиме внешней синхронизации от РД-1.

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации УСС может работать в режиме 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации УСС может работать в режиме внешней или внутренней синхронизации. В режиме внешней синхронизации сигналы синхронизации по запуску и вращению поступают от РЛС. В блоке БРВ эти сигналы усиливаются, размножаются и выдаются потребителям. В режиме внешней синхронизации синхронизация РД -2, РД-3, РВ-1, РВ-2 обеспечивается от РД-1. Если РД -1 выключен, то синхронизация обеспечивается от УСС. В режиме внутренней синхронизации (режим тренажа) - видео сигналы формируются в устройстве имитации (УИ), а сигналы синхронизации - в УСС.

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации От радиодальномеров и радиовысотомеров на 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации От радиодальномеров и радиовысотомеров на УСС поступают следующие видеосигналы: ● на БРВ - эхосигналы, сигналы пеленга, сигналы опознавания; ● на БСВД - импульсы запуска (ИЗ), сигналы блокирования несинхронных импульсных помех, импульсы конца дистанции (ИКД) (от РЛС, работающих в режимах программного изменения частоты повторения), масштабные азимутальные импульсы (МАИ), отметки севера (ОС).

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации На радиовысотомеры (РВ) выдаются: ● 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации На радиовысотомеры (РВ) выдаются: ● импульсы запуска (ИЗ), 10 км метки дальности (МД).

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации Выбор РЛС, информация которой отображается 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации Выбор РЛС, информация которой отображается на экранах АРМ, осуществляется оператором путем включения (нажатия) клавиши на пульте ПКУ-П.

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации В трактах сигналов коммутации по 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации В трактах сигналов коммутации по дальности БСВД обеспечивает согласование выходов четырех радиодальномеров с соответствующими входами УПО и АРМ по сигналам ИЗ (РЛС и ПРВ), ИКД (РЛС). БСВД формирует и выдает на входы двух радиодальномеров ИЗ, МД. ● от БСВД – ИЗ и МД ● на БСВД – ИЗ (от РЛС и ПРВ) и ИКД (от РЛС)

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации В трактах сигналов синхронизации по 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации В трактах сигналов синхронизации по вращению БСВД обеспечивает согласование выходов четырех радиодальномеров со входами АРМ по сигналам МАИ, ОС и обеспечивает их коммутацию. В режиме внутренней синхронизации обеспечивается формирование внутреннего ИЗ. ● на БСВД – МАИ и ОС

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации БСВД позволяет производить юстировку сигналов 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации БСВД позволяет производить юстировку сигналов ОС 1…ОС 4 в пределах от 0° до 360° с точностью 5, 27 угловых минут. Схема юстировки позволяет учесть выявленную ошибку формирования сигналов ОС 1…ОС 4. Величина ошибки оперативно вводится с помощью переключателей на блоке БСВД

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации В блоке БСД предусмотрены режимы 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации В блоке БСД предусмотрены режимы внешней и внутренней синхронизации. В режиме внешней синхронизации БСД формирует сигналы синхронизации аппаратуры «Поле» на основе импульса запуска РЛС РД-1. ● на БСД – ИЗ (от РЛС РД-1)

2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации В режиме внутренней синхронизации БСД 2. Сопряжение аппаратуры АПУ рлр «Поле» со средствами радиолокации В режиме внутренней синхронизации БСД формирует сигналы синхронизации на основе внутреннего ИЗ. В блоке формируются: ü ИЗ, ü метки времени для аппаратуры «Поле» , а также ü тактовые импульсы ТИ 1, ТИ 2 для обеспечения работы блоков БСВД и БРВ. Кроме того, в блоке формируются 10 -ти и 50 -ти километровые метки дальности (МД), которые затем выдаются потребителям.

3. Принципы обработки РЛИ в АПУ рлр «Поле» 3. 1. Обработка РЛИ от трехкоординатных 3. Принципы обработки РЛИ в АПУ рлр «Поле» 3. 1. Обработка РЛИ от трехкоординатных РЛС

Вооруженные силы РФ РЛС 19 Ж 6 1981 г. Разработчик – КБ ЗЭМЗ «Искра» Вооруженные силы РФ РЛС 19 Ж 6 1981 г. Разработчик – КБ ЗЭМЗ «Искра» Главный конструктор – М. И. Мирошниченко Трехкоординатная РЛС обнаружения низколетящих целей в условиях воздействия комбинированных помех.

Вооруженные силы РФ РЛС 55 Ж 6 Трехкоординатная станция обнаружения и сопровождения воздушных объектов. Вооруженные силы РФ РЛС 55 Ж 6 Трехкоординатная станция обнаружения и сопровождения воздушных объектов. РЛС 55 Ж 6 - помехозащищенная станция с высокой эффективностью обнаружения целей, работает в метровом диапазоне. Эта РЛС имеет дальность обнаружения 600 км при высоте полета цели 75 тыс. метров, неуязвима для противорадиолокационных ракет. Размещается в 7 фургонах полуприцепах. Тактико-технические данные

3. Принципы обработки РЛИ в АПУ рлр «Поле» От трехкоординатных РЛС РЛИ о воздушных 3. Принципы обработки РЛИ в АПУ рлр «Поле» От трехкоординатных РЛС РЛИ о воздушных объектах поступает в аналоговом и цифровом виде. Аналоговая (первичная) информация поступает на устройство сопряжения со станциями (УСС), а цифровая - на устройство обмена информацией (УОИ) и далее в спецвычислитель (СВ-4), где производится ее вторичная обработка.

3. Принципы обработки РЛИ в АПУ рлр «Поле» В составе аналоговой информации от РЛС 3. Принципы обработки РЛИ в АПУ рлр «Поле» В составе аналоговой информации от РЛС на УСС поступают видеосигналы: ● эхо, опознавания, пеленга, ИЗ, ИКД, ОС, МАИ.

3. Принципы обработки РЛИ в АПУ рлр «Поле» Обработка информации от трехкоординатных РЛС предусмотрена 3. Принципы обработки РЛИ в АПУ рлр «Поле» Обработка информации от трехкоординатных РЛС предусмотрена в автоматическом и полуавтоматическом режимах. Основным режимом является автоматический, при этом обеспечивается автоматический захват целей и их автоматическое сопровождение. Командир (оператор) по первичной обстановке на экране АРМ оценивает воздушную и помеховую обстановку. На основании оценки воздушной обстановки вводятся зоны автоматического захвата воздушных объектов (ВО) на сопровождение путем задания координат начала и конца зоны.

3. Принципы обработки РЛИ в АПУ рлр «Поле» Дальность конца зоны захвата (ДК-3) Зона 3. Принципы обработки РЛИ в АПУ рлр «Поле» Дальность конца зоны захвата (ДК-3) Зона захвата Дальность начала зоны захвата (ДН-3) Ширина зоны X по азимуту (ШАЗ) Z Ширина зоны по дальности Зона автозахвата, как правило, выбирается на участке пространства, в котором на экране индикатора отсутствуют помехи.

3. Принципы обработки РЛИ в АПУ рлр «Поле» Координаты зоны автозахвата вводятся командиром (оператором) 3. Принципы обработки РЛИ в АПУ рлр «Поле» Координаты зоны автозахвата вводятся командиром (оператором) с пульта ввода АРМ путем набора и ввода соответствующих команд. Эти координаты поступают в спецвычислитель (СВ) и запоминаются там. ● координаты зоны АЗ

3. Принципы обработки РЛИ в АПУ рлр «Поле» Координаты зоны автозахвата вводятся командиром (оператором) 3. Принципы обработки РЛИ в АПУ рлр «Поле» Координаты зоны автозахвата вводятся командиром (оператором) с пульта ввода АРМ СВ-4 формирует и при каждом очередном обзоре, не путем набора и ввода соответствующих команд. позднее, чем за 22, 5° до начала зоны автозахвата Эти координаты поступают в спецвычислитель (СВ) выдает на РЛС последовательным кодом через и запоминаются там. устройство обмена информацией (УОИ) ● сообщение координаты зоны автозахвата в виде сообщения типа УЗ-А (управляемая зона автомата), которое содержит координаты и характеристики указанной зоны. ● координаты зоны АЗ

3. Принципы обработки РЛИ в АПУ рлр «Поле» В этом сообщении содержатся: Вид ● 3. Принципы обработки РЛИ в АПУ рлр «Поле» В этом сообщении содержатся: Вид ● дальность и азимут начала Разряды слова зоны № сообще(Дmin, min) 0 1 2 3 4 5 6 7 8 9 1 11 1 1 1 слова ния 0 1 2 2 24 25 26 23 4 5 6 7 8 9 0 1 2 3 1 слово № ● ширина зоны по К КВ ТД-8 дальности ( Д) № ст. ПЗ КТ-А 2 слово (УПО-СВ) 3 слово азимуту Режим К ВТК ( ) и КР АЗ сер. ШАЗ Д КР 4 слово КР 1 слово № К 2 слово УЗ-А (СВ-УПО) 3 слово 4 слово КО ТД-11 К ВУЗ Режим КР № ст. ДН-З КР РМ ДК-З КР УО ШАЗ того, Состав и содержание сообщений: в сообщении УЗ-А передается «Координатная точка автомата» номер и признак строба (до 30 стробов(КТ-А) и «Управляемая стробов автозахвата) автосопровождения и 8 зона автомата» (УЗ-А) ● Кроме КР КР

3. Принципы обработки РЛИ в АПУ рлр «Поле» При получении этого сообщения система первичной 3. Принципы обработки РЛИ в АПУ рлр «Поле» При получении этого сообщения система первичной обработки (СПОИ) РЛС производит обработку эхосигналов в указанной зоне. После обработки пакета эхо-сигналов трехкоординатная РЛС формирует и ● сообщение последовательным кодом по высокочастотным типа КТ-А кабелям выдает информацию о воздушном объекте в виде сообщения КТ-А (координатная точка автомата).

3. Принципы обработки РЛИ в АПУ рлр «Поле» В сообщении типа КТ-А содержатся: Вид 3. Принципы обработки РЛИ в АПУ рлр «Поле» В сообщении типа КТ-А содержатся: Вид сообщения Разряды слова № слова 0 1 2 3 4 5 6 7 8 9 1 11 1 1 1 1 2 2 24 25 26 0 23 4 5 6 7 8 9 0 1 2 3 1 слово № К № ст. ШАЗ ПЗ КТ-А 2 слово (УПО-СВ) 3 слово КВ ТД-8 К ВТК Режим Д КР АЗ сер. КР 4 слово КР 1 слово № К КО ТД-11 К ВУЗ Режим ● азимут2( ) слово ● дальность (Д) ● угол места ( ) ВО № ст. ДН-З УЗ-А (СВ-УПО) 3 слово РМ ДК-З 4 слово КР УО ШАЗ Состав и содержание сообщений: «Координатная точка автомата» (КТ-А) и «Управляемая зона автомата» (УЗ-А) КР КР

3. Принципы обработки РЛИ в АПУ рлр «Поле» Зона захвата Вокруг координатной точки СВ-4 3. Принципы обработки РЛИ в АПУ рлр «Поле» Зона захвата Вокруг координатной точки СВ-4 КТ-А Отметка формирует строб от цели автозахвата. При втором цикле обзора РЛС СВ-4 вновь не позднее, Y чем за 22, 50 выдает на РЛС сообщение УЗ Строб -А, которое содержит автозахвата координаты и размер строба автозахвата. X Обработка информации в зоне автозахвата

3. Принципы обработки РЛИ в АПУ рлр «Поле» СПОИ РЛС осуществляет автоматическую обработку эхо-сигнала 3. Принципы обработки РЛИ в АПУ рлр «Поле» СПОИ РЛС осуществляет автоматическую обработку эхо-сигнала в указанной зоне, формирует и выдает в СВ-4 через УОИ второе сообщение КТ-А. Если координаты второго сообщения попадают в строб автозахвата, то СВ-4 по координатной ● 2 -е сообщение информации первого и второго донесения КТ-А типа КТ-А «завязывает» траекторию.

3. Принципы обработки РЛИ в АПУ рлр «Поле» Зона захвата X Строб автосопровождения После 3. Принципы обработки РЛИ в АПУ рлр «Поле» Зона захвата X Строб автосопровождения После обработки Центр строба информации второго 2 -я КТ-А автосопровождения донесения соответствует координатам завершается этап экстраполированной точки автозахвата и 2 -я отметка начинается этап от цели автосопровождения. Y При этом СВ-4 формирует строб Строб автосопровождения с автозахвата линейными размерами по дальности 5, 6 км (12, 8 или 25, 6 км). X Обработка информации в зоне автозахвата

3. Принципы обработки РЛИ в АПУ рлр «Поле» Самый малый строб (5, 6 км) 3. Принципы обработки РЛИ в АПУ рлр «Поле» Самый малый строб (5, 6 км) назначается по устойчиво сопровождаемым ВО. Строб 12, 8 км СВ-4 назначает: Ø при захвате ВО на сопровождение (строб автозахвата) или Ø при наличии одного пропуска автоматически сопровождаемых ВО. Строб 25, 6 км назначается по ВО, по которым произошло два и более пропусков (как при сопровождении, так и при автозахвате). Пропуском ВО считается отсутствие информации о ВО в течение времени, равном периоду обзора РЛС.

3. Принципы обработки РЛИ в АПУ рлр «Поле» Строб АС на следующий цикл обзора 3. Принципы обработки РЛИ в АПУ рлр «Поле» Строб АС на следующий цикл обзора В третьем цикле обзора Зона РЛС СВ-4 вновь не 3 -я КТ-А захвата позднее, чем за 22, 5° формирует и выдает на РЛС сообщение УЗ-А, в котором содержатся 3 -я отметка координаты и размеры от цели строба автосопровождения. СПОИ РЛС производит Строб обработку эхо-сигнала автосопровождения в указанной зоне, на 3 -й обзор формирует и выдает в Обработка информации в зоне СВ-4 третье донесение автозахвата КТ-А.

3. Принципы обработки РЛИ в АПУ рлр «Поле» Строб АС на следующий цикл обзора 3. Принципы обработки РЛИ в АПУ рлр «Поле» Строб АС на следующий цикл обзора Если координаты, Эти же координаты Зона поступившие ви для используются третьем 3 -я КТ-А захвата донесении не попадают расчета в строб экстраполированных X автосопровождения, то координат ВО на 3 -я отметка для уточнения следующий (четвертый) от цели местоположения ВО и цикл обзора. В параметров его этом случае при движения формировании используются очередного донесения Строб координаты ВО, УЗ-А размеры строба автосопровождения экстраполированные на автосопровождения на 3 -й обзор третий цикл обзора будут увеличены. Обработка информации в зоне РЛС. автозахвата

3. Принципы обработки РЛИ в АПУ рлр «Поле» При автоматическом захвате на сопровождение используется 3. Принципы обработки РЛИ в АПУ рлр «Поле» При автоматическом захвате на сопровождение используется критерий обработки, по которому выдача информации потребителям начинается после поступления от РЛС третьего донесения КТ-А. Информация выдается в прямоугольной системе координат X, Y, H (высота). Высота ВО рассчитывается автоматически по значению угла места ( ) и «привязывается» к плоскостным координатам.

3. Принципы обработки РЛИ в АПУ рлр «Поле» 3. 2. Обработка РЛИ от двухкоординатных 3. Принципы обработки РЛИ в АПУ рлр «Поле» 3. 2. Обработка РЛИ от двухкоординатных РЛС При работе с двухкоординатными РЛС аналоговая информация от РЛС через УСС поступает на рабочие места и на соответствующий канал устройства первичной обработки (УПО). Оператор имеет возможность выбора РЛС, информация которой будет отображаться на данном РМ.

3. Принципы обработки РЛИ в АПУ рлр «Поле» При работе с двухкоординатными РЛС сообщения 3. Принципы обработки РЛИ в АПУ рлр «Поле» При работе с двухкоординатными РЛС сообщения УЗ -А не позднее, чем за 22, 5° до начала зоны автозахвата выдаются на устройство первичной обработки (УПО), которое производит автоматическую обработку пакета эхо-сигналов в указанной зоне и в ответ на каждое сообщение УЗ-А формирует и выдает в СВ-4 сообщение КТ-А. ● сообщение типа УЗ-А ● координаты зоны АЗ

3. Принципы обработки РЛИ в АПУ рлр «Поле» В составе сообщений КТ-А, поступающих от 3. Принципы обработки РЛИ в АПУ рлр «Поле» В составе сообщений КТ-А, поступающих от УПО отсутствует значение угла места ( ), поэтому для определения пространственных прямоугольных координат используется значение угла места, поступающее от ПРВ. СВ-4 автоматически по приоритетам устанавливает очередность измерения угла места ( ) сопровождаемых ВО. Для определения высоты каждого сопровождаемого ВО СВ-4 формирует и выдает свободному радиовысотомеру (ПРВ) целеуказание на измерение угла места. Это целеуказание в виде сообщения ЦУ-РВ поступает на устройство управления высотомерами (УУВ).

Вид Разряды слова 3. Принципы обработки РЛИ в АПУ рлр «Поле» сообщени № слова Вид Разряды слова 3. Принципы обработки РЛИ в АПУ рлр «Поле» сообщени № слова 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 я В сообщении содержатся: Ц ТД-05 К Т 1 слово №К КР С Ц У И ЦУ-РВ (СВ 2 слово Зн 1 Д КР П -УУВ) 3 слово Зн 2 АЗ КР 4 слово +/- СКАЗ УМ КР К Т Ц 1 слово №К ТД-04 КР ● номер С Ц У И КВ-ЦУ свободного РВ Зн 1 2 слово Д КР П (УУВ-СВ) 3 слово АЗугол места КР ● ● дальность ВО, Зн 2 по 4 слово +/- СКАЗ УМ КР предыдущего которому необходимо З 1 слово № ТД-07 КР измерения измерить угол К П места 2 слово МШД Д мр КР ТК-РВ сопровождаемого ● азимут ВО ● угловая (УУВ-СВ- 3 слово АЗ КР ВО ВО РМ № 5) П скорость р 4 слово УМ КР П Сообщения, используемые в тракте обмена СВ-4 – УУВ

3. Принципы обработки РЛИ в АПУ рлр «Поле» Вид Разряды слова сообщени № слова 3. Принципы обработки РЛИ в АПУ рлр «Поле» Вид Разряды слова сообщени № слова 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 я После вывода антенной системы ПРВ на азимут К Т Ц 1 слово №К ТД-05 КР С Ц У целеуказания УУВ формирует и выдает в СВ-4 И ЦУ-РВ (СВ 2 слово КВ-ЦУ (Квитанция целеуказания). Зн 1 Д КР сообщение П -УУВ) 3 слово Зн 2 АЗ КР В сообщении содержатся: 4 слово +/- СКАЗ УМ КР К Т Ц 1 слово №К ТД-04 КР С Ц У И КВ-ЦУ 2 слово Зн 1 Д КР П (УУВ-СВ) 3 слово Зн 2 АЗ КР 4 слово +/- СКАЗ УМ КР З 1 слово №К ТД-07 КР П ● дальность ВО, 2 слово Д мр КР ТК-РВ содержащаяся в МШД ● (УУВ-СВ- 3 слово АЗазимут ВО, КР сообщении ЦУ-РВ РМ № 5) П содержащийся в р 4 слово УМ КР сообщении ЦУ-РВ П Сообщения, используемые в тракте обмена СВ-4 – УУВ

3. Принципы обработки РЛИ в АПУ рлр «Поле» Вид Разряды слова сообщени № слова 3. Принципы обработки РЛИ в АПУ рлр «Поле» Вид Разряды слова сообщени № слова 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 я После обработки этого сообщения СВ-4 прекращает К Т Ц 1 слово №К ТД-05 КР С Ц на УУВ по данному ВО. У выдачу сообщения ЦУ-РВ И ЦУ-РВ (СВ 2 слово Зн 1 Д КР После «съема» (измерения) значения угла места П -УУВ) 3 слово АЗ КР оператором ПРВ Зн 2 формирует и выдает в СВ-4 УУВ 4 слово +/- (текущие координаты УМ КР сообщение ТК-РВСКАЗ К Т Ц 1 слово №К ТД-04 КР радиовысотомера), ВО Ц ●Уугол места ВО которое содержит: ● ДН ВО ● азимут С И КВ-ЦУ 2 слово Зн 1 Д КР П (УУВ-СВ) 3 слово Зн 2 АЗ КР 4 слово +/- СКАЗ УМ КР З 1 слово №К ТД-07 КР П 2 слово МШД Д мр КР ТК-РВ (УУВ-СВ- 3 слово АЗ КР РМ № 5) П р 4 слово УМ КР П Сообщения, используемые в тракте обмена СВ-4 – УУВ

3. Принципы обработки РЛИ в АПУ рлр «Поле» Дальность и азимут используются для уточнения 3. Принципы обработки РЛИ в АПУ рлр «Поле» Дальность и азимут используются для уточнения местоположения ВО. Значение угла места используется для расчета высоты ВО.

3. Принципы обработки РЛИ в АПУ рлр «Поле» 3. 3. Опознавание воздушных объектов Необходимость 3. Принципы обработки РЛИ в АПУ рлр «Поле» 3. 3. Опознавание воздушных объектов Необходимость управления наземными радиозапросчиками (НРЗ) обусловлена произвольным расположением ВО в пространстве и требованиями минимизации времени включения (НРЗ). В аппаратуре КСА «Поле» предусмотрены: üручной, üавтоматический и üполуавтоматический способы управления НРЗ.

3. Принципы обработки РЛИ в АПУ рлр «Поле» Ручной способ управления осуществляется нажатием на 3. Принципы обработки РЛИ в АПУ рлр «Поле» Ручной способ управления осуществляется нажатием на ПДУ-1 соответствующих клавиш. При этом оператор сам выбирает сектор и режим включения НРЗ. Команды управления, выданные ручным способом, имеют наивысший приоритет. Полуавтоматический способ управления заключается в вводе команды «Уточнить характеристики» по ВО. При этом ВО, по которому выдается команда, выбирается оператором, а режим включения НРЗ – выбирается автоматически, либо указывается оператором (в модернизированном варианте АПУ «Поле» ).

3. Принципы обработки РЛИ в АПУ рлр «Поле» При автоматическом захвате ВО на сопровождение, 3. Принципы обработки РЛИ в АПУ рлр «Поле» При автоматическом захвате ВО на сопровождение, сектор и режим включения НРЗ выбирается без участия оператора по заданной логике. Логика задается нажатием клавиши на ПКУ-П. Во всех случаях результат опознавания в виде признака определения государственной принадлежности (ОГП - свой, чужой, неопознан) автоматически записываются в формуляр опознаваемой цели.

3. Принципы обработки РЛИ в АПУ рлр «Поле» 3. 4. Взаимодействие операторов с вычислительными 3. Принципы обработки РЛИ в АПУ рлр «Поле» 3. 4. Взаимодействие операторов с вычислительными средствами КСА по управлению средствами радиолокации Управление СРЛ обусловлено: üнеобходимостью обеспечения эффективного использования ресурсов и возможностей системы, а также üтребованиями повышения ее живучести в условиях применения противником радиопомех и противорадиолокационных ракет (ПРР).

3. Принципы обработки РЛИ в АПУ рлр «Поле» Управляемыми элементами при этом являются: l 3. Принципы обработки РЛИ в АПУ рлр «Поле» Управляемыми элементами при этом являются: l устройство первичной обработки (УПО) КСА «Поле» , l система первичной обработки информации ( СПОИ) РЛС, ПРВ и НРЗ. Задача управления входным потоком информации, поступающей от сопрягаемых СРЛ, решается путем выдачи на УПО (СПОИ): üразличных стробов, üзон разрешенного автозахвата, üзон бланков.

3. Принципы обработки РЛИ в АПУ рлр «Поле» Органами управления на АРМ для формирования 3. Принципы обработки РЛИ в АПУ рлр «Поле» Органами управления на АРМ для формирования команд и распоряжений лиц боевого расчета и выдачи их в СВ-4 являются: l пультовое оборудование, l кодовый механизм шаровый (КМШ) и l цифронаборник (ЦН).

3. Принципы обработки РЛИ в АПУ рлр «Поле» Команды и распоряжения вводятся в СВ-4 3. Принципы обработки РЛИ в АПУ рлр «Поле» Команды и распоряжения вводятся в СВ-4 оператором с пульта ввода (ПВ), при этом формируется сообщение КТ-ОП (координатная точка оператора), которое содержит: üномер рабочего места, üномер вводимой команды (номер нажатой клавиши) и üкоординаты электронного маркера.

Разряды слова Вид № сообщени слова 0 1 2 3 4 5 6 7 Разряды слова Вид № сообщени слова 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 я 1 слово 2 Кр. Р (АРМ- слово СВ) 3 слово 4 слово № МД РМ ТД КМД 2 КМД 1 Х ПМД 2 Ц 10 РРМ У Ц 100 Ц 10 КМД 2 Д Д-У (АРМ 3 СВ) слово ПМД 2 АЗ 2 Д-А (АРМ- слово СВ) 3 слово Ц 10 Ц 1 П Д ПМД 2 АЗ Ц 100 РРМ КР КР КР мм УМ КМД 2 КР КР Ц 1 2 слово 4 слово ПМД 1 КР Ц 100 КР РРМ КР мм КР Сообщения, используемые в тракте обмена АРМ – СВ

3. Принципы обработки РЛИ в АПУ рлр «Поле» Состав сообщения КТ-ОП зависит от режима 3. Принципы обработки РЛИ в АПУ рлр «Поле» Состав сообщения КТ-ОП зависит от режима работы АРМ (круговой развертки, дальность-угол места, дальность-азимут).

4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Выдача РЛИ обеспечивается 4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Выдача РЛИ обеспечивается одновременно по всем сопровождаемым ВО на три вышестоящих КП. По первому и второму направлениям - информация выдается по телефоннымтракт выдачи со каналам связи ● ● тракты выдачи скоростью 1200 бит/сек в алгоритмах АПД информации по (протоколах обмена) «АРАГВА» или «АККОРД-ССТЛГ каналам ТЛФ каналам ПД» , а по третьему направлению - по телеграфному каналу связи со скоростью 60 бит/сек только для абонентов структуры «Воздух-1 М» (в настоящее время не используется).

4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Ø Координатная информация 4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Ø Координатная информация о ВО на абоненты типа 61 К 6, 68 К 6, 46 Л 6, 5 Н 37, 73 Н 6 выдается в алгоритме АПД «АККОРД-СС-ПД» относительно точки стояния подразделения в двоичном коде со знаком в пределах: ü по дальности - до 600 км (цмр. – 100 м. ) ü по высоте - до 45 км (цмр. – 200 м. ) ü по скорости - до 1200 м/с (цмр. - 10 м/сек).

4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Ø Координатная информация 4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Ø Координатная информация о ВО на абоненты типа 5 Н 93 М ( «Межа-М» ), выдается в алгоритме АПД «АРАГВА» относительно точки стояния подразделения в двоичном коде без знака (координаты сдвинуты на юг и на запад на 150 км (300 км)) в зависимости от масштаба работы в пределах: ü по дальности - до 350 км (цмр. - 800 м. ) и до 50 км. (цмр. - 400 м. ) ü по высоте - до 34 км (цмр. - 200 м. ) ü по скорости - до 630 м/с (цмр. - 20 м/сек) и до 1260 м/сек (цмр. - 40 м/сек).

4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Выдача информации по 4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Выдача информации по ВО и ПАП на вышестоящий и обеспечиваемый КП и прием от них команд управления и оповещения производится по программе СВ-4 через: ● тракты обмена Ø устройство сопряжения с дискретными каналами информацией (УСДК), по ТЛФ каналам Ø аппаратуру передачи данных (АПД) ИА-010 и Ø каналообразующую аппаратуру.

4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Устройство сопряжения с 4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Устройство сопряжения с дискретными каналами (УСДК) организует 8 каналов обмена. По 1 и 2 -му каналам УСДК обеспечивается обмен данными со скоростью 1200 бит/сек, 3 -й канал - резервный, по 4 -му каналу передается код времени на аппаратуру АМ 3 -23, 5 и 6 -й каналы УСДК обеспечивают обмен данными по двум телеграфным каналам между СВ АПУ и вышестоящим КП 5 Д 91 третьего направления. 7 -й и 8 -й каналы УСДК - свободны.

4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Обмен данными по 4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Обмен данными по 1 -му и 2 -му направлениям осуществляется в алгоритмах АПД 5 Ц 55 ( «АРАГВА» ) шестисловными сообщениями, состоящими из ● информационный 110 информационных и 16 служебных разрядов. в обмен алгоритме АПД 5 Ц 55 «АРАГВА»

4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями В составе сообщений 4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями В составе сообщений о ВО содержатся данные о: Ø координатах Х, У, Н; Ø составляющих скорости Vх, Vу; Ø номере ВО; Ø типе донесения и Ø различные признаки. Кроме того, на АКП 61 К 6, 68 К 6, 46 Л 6, 5 Н 37, 73 Н 6 предусмотрена выдача сведений о загрузке и техническом состоянии аппаратуры КСА рлр с темпом один раз в 20 сек.

4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями На КП ртб, 4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями На КП ртб, оснащенный КСА 5 Н 93 М, информация может выдаваться по 20 «открытым» ВО и 24 азимутальным ненумерованным пеленгам. Общее количество ВО и пеленгов не должно превышать 30.

4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Обмен данными по 4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Обмен данными по третьему направлению на КСА 5 Д 91 осуществляется по двум телеграфным каналам со скоростью 60 бит/сек 32 -разрядными сообщениями (28 информационных и 4 служебных разряда) с темпом 112 сообщений в минуту по каждому телеграфному каналу. ● информационный обмен по ТЛГ каналам в алгоритме «Паутина-1 М»

4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Выдача информации осуществляется 4. Краткая характеристика информационного обмена КСА 86 Ж 6 с потребителями Выдача информации осуществляется в масштабе 300 км в прямоугольной системе координат, начало которой сдвинуто относительно точки стояния на юг и запад на 300 км. Прием информации от 5 Д 91 производится по двум телеграфным каналам: ü управления и ü оповещения. Информация поступает в радиусе 600 км относительно точки стояния 5 Д 91, на АПУ 86 Ж 6 производится пересчет координат.

Задание на самостоятельную подготовку: Изучить материал занятия и быть готовым к ответу на следующие Задание на самостоятельную подготовку: Изучить материал занятия и быть готовым к ответу на следующие вопросы: 1. Состав и назначение устройств импульсной РЛС кругового обзора. 2. Системы координат, применяемые для определения положения воздушных объектов в пространстве. Формулы для пересчета координат ВО из сферической (полярной) системы координат в прямоугольную. 3. Определение диаграммы направленности РЛС. Формы и характеристики диаграмм направленности РЛС кругового обзора и высотомера в горизонтальной и вертикальной плоскостях.

Изучить материал занятия и быть готовым к ответу на следующие вопросы: 4. Определение, сущность Изучить материал занятия и быть готовым к ответу на следующие вопросы: 4. Определение, сущность и содержание этапа первичной обработки РЛИ. 5. Определение, сущность и содержание этапа вторичной обработки РЛИ. 6. Определение, сущность и содержание этапа третичной обработки РЛИ. 7. Назначение и состав УСС. Типы РЛС, сопрягаемых с КСА «Поле» . 8. Принципы сопряжения и взаимодействия элементов КСА «Поле» при обработке информации от двухкоординатных РЛС.

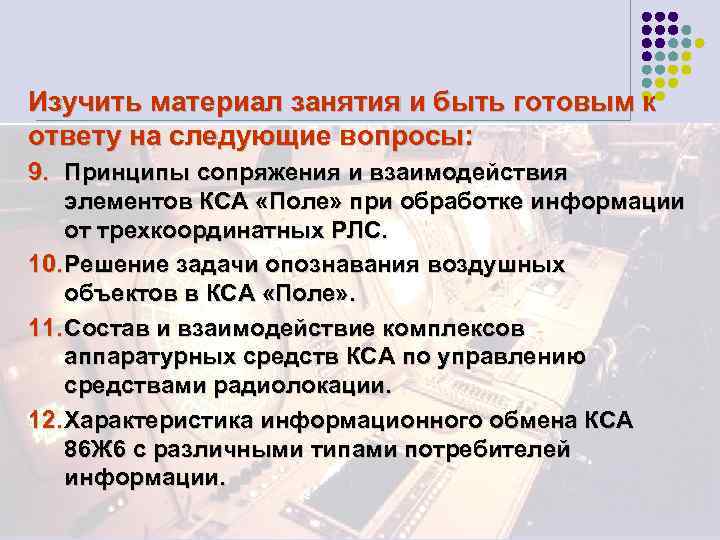

Изучить материал занятия и быть готовым к ответу на следующие вопросы: 9. Принципы сопряжения Изучить материал занятия и быть готовым к ответу на следующие вопросы: 9. Принципы сопряжения и взаимодействия элементов КСА «Поле» при обработке информации от трехкоординатных РЛС. 10. Решение задачи опознавания воздушных объектов в КСА «Поле» . 11. Состав и взаимодействие комплексов аппаратурных средств КСА по управлению средствами радиолокации. 12. Характеристика информационного обмена КСА 86 Ж 6 с различными типами потребителей информации.
