Технологические режимы подготовки битумов С использованием ямных хранилищ

Технологические режимы подготовки битумов

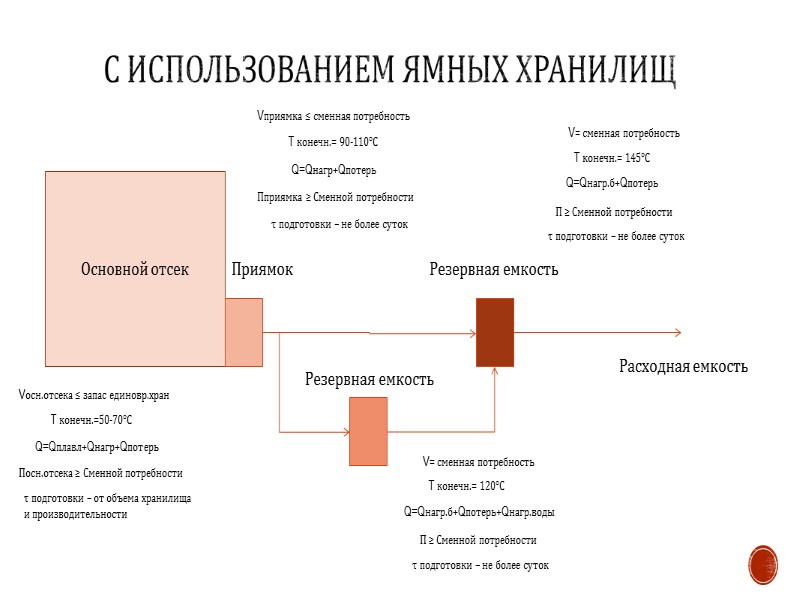

С использованием ямных хранилищ Основной отсек Приямок Vосн.отсека ≤ запас единовр.хран T конечн.=50-70°С Q=Qплавл+Qнагр+Qпотерь Посн.отсека ≥ Сменной потребности τ подготовки – от объема хранилища и производительности Vприямка ≤ сменная потребность T конечн.= 90-110°С Q=Qнагр+Qпотерь Пприямка ≥ Сменной потребности τ подготовки – не более суток Резервная емкость Резервная емкость V= сменная потребность T конечн.= 120°С Q=Qнагр.б+Qпотерь+Qнагр.воды П ≥ Сменной потребности τ подготовки – не более суток V= сменная потребность T конечн.= 145°С Q=Qнагр.б+Qпотерь П ≥ Сменной потребности τ подготовки – не более суток Расходная емкость

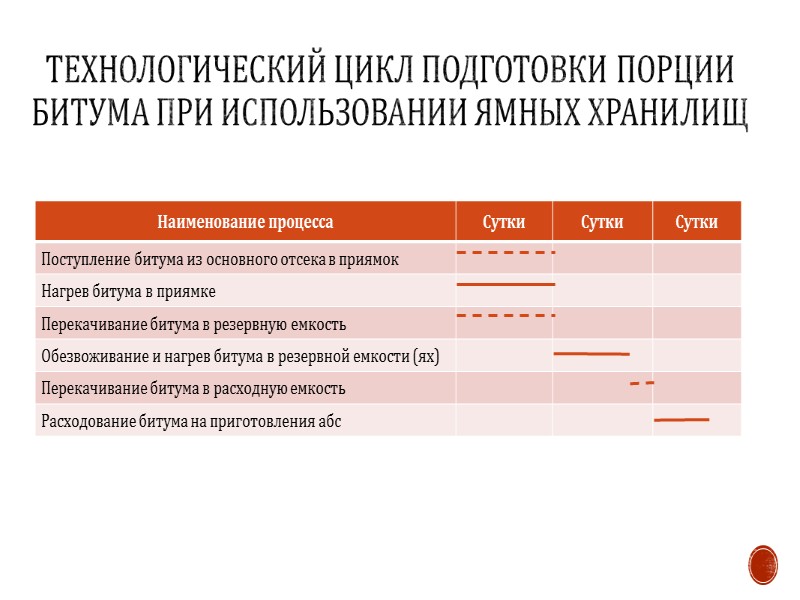

Технологический цикл подготовки порции битума при использовании ямных хранилищ

С использованием наземных хранилищ Вертикальный резервуар V ≤ запас единовр.хран T конечн.=110°С Q=Qплавл+Qнагр+Qпотерь П ≥ Сменной потребности τ подготовки – от объема хранилища и производительности Резервная емкость V → вместимость цистерны T конечн.= 110°С Q=Qнагр.б+Qпотерь V= сменная потребность T конечн.= 145°С Q=Qнагр.б+Qпотерь П ≥ Сменной потребности τ подготовки – не более суток Расходная емкость ЖД цистерна

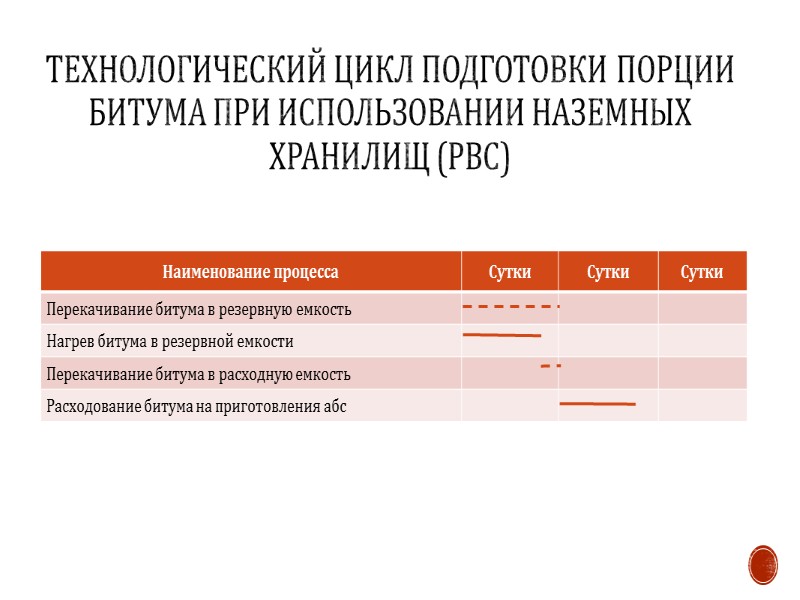

Технологический цикл подготовки порции битума при использовании наземных хранилищ (РВС)

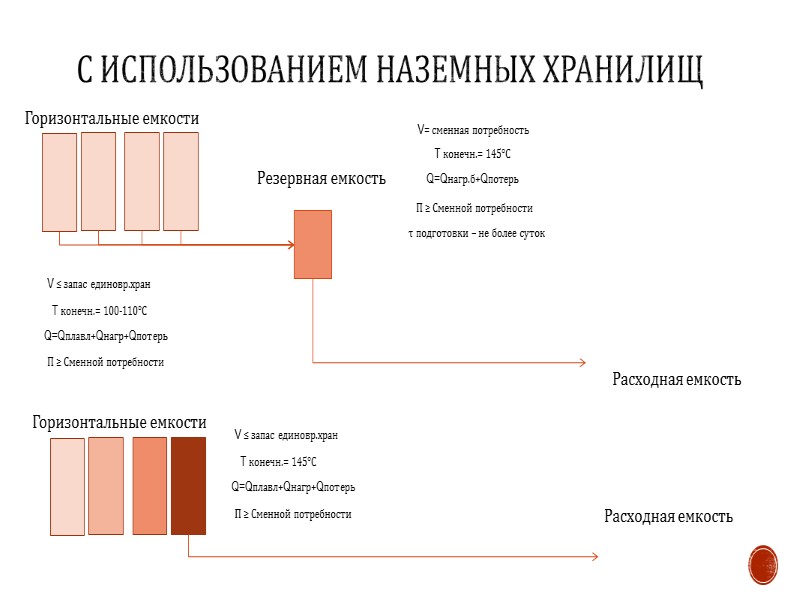

С использованием наземных хранилищ V ≤ запас единовр.хран T конечн.= 100-110°С Q=Qплавл+Qнагр+Qпотерь П ≥ Сменной потребности Резервная емкость V= сменная потребность T конечн.= 145°С Q=Qнагр.б+Qпотерь П ≥ Сменной потребности τ подготовки – не более суток Расходная емкость Горизонтальные емкости V ≤ запас единовр.хран T конечн.= 145°С Q=Qплавл+Qнагр+Qпотерь П ≥ Сменной потребности Горизонтальные емкости Расходная емкость

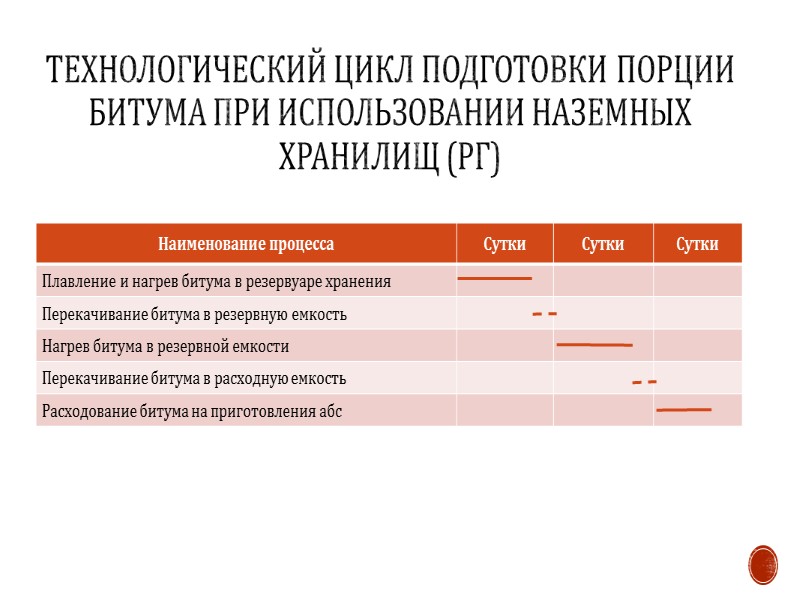

Технологический цикл подготовки порции битума при использовании наземных хранилищ (РГ)

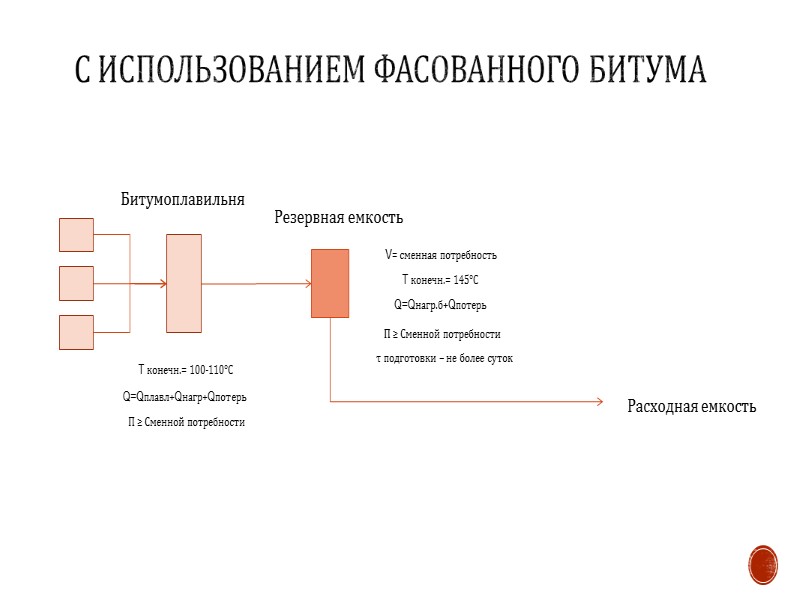

С использованием фасованного битума T конечн.= 100-110°С Q=Qплавл+Qнагр+Qпотерь П ≥ Сменной потребности Резервная емкость V= сменная потребность T конечн.= 145°С Q=Qнагр.б+Qпотерь П ≥ Сменной потребности τ подготовки – не более суток Расходная емкость Битумоплавильня

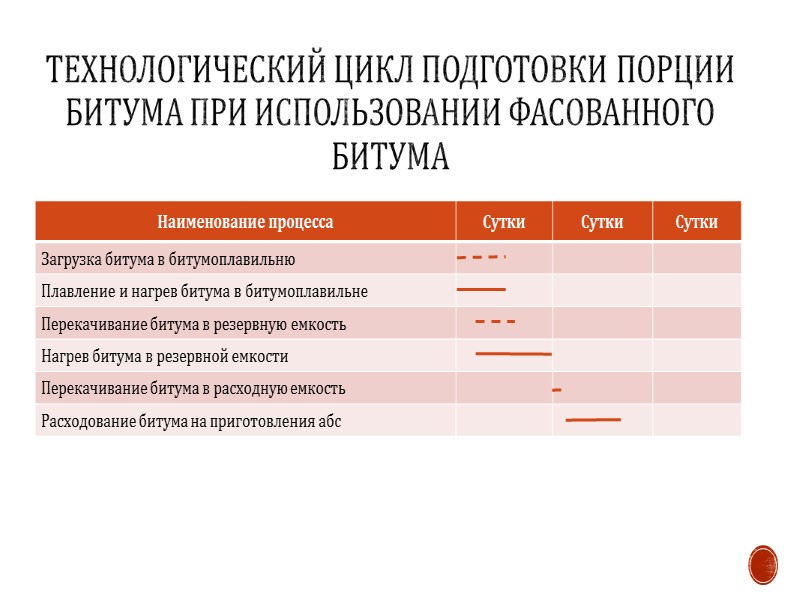

Технологический цикл подготовки порции битума при использовании фасованного битума

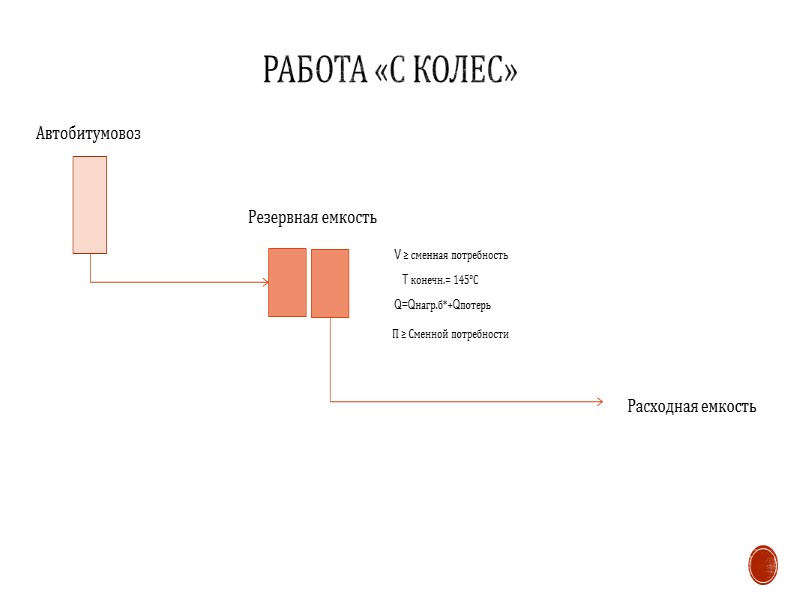

Работа «с колес» Резервная емкость V ≥ сменная потребность T конечн.= 145°С Q=Qнагр.б*+Qпотерь П ≥ Сменной потребности Расходная емкость Автобитумовоз

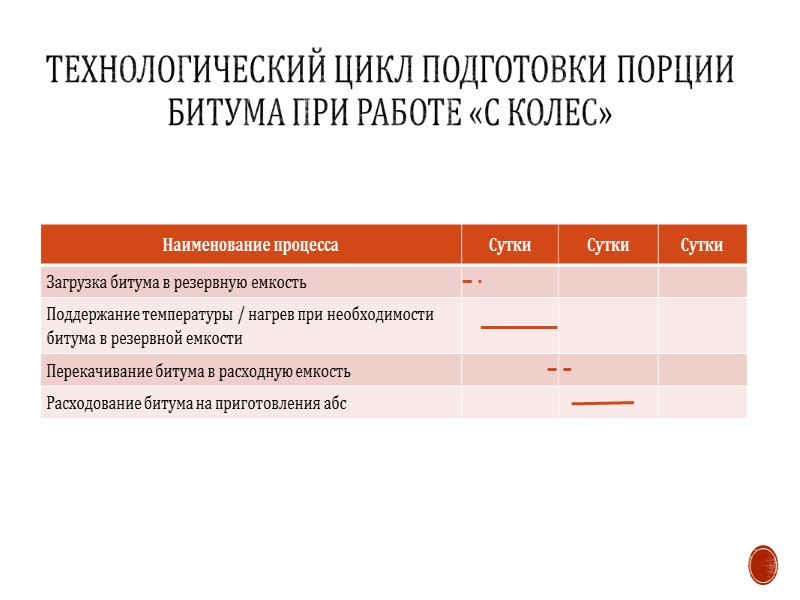

Технологический цикл подготовки порции битума при работе «с колес»
