ТЕХНОЛОГИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СПЕЦИАЛЬНЫХ ДИСПЕРСИЙ В

ТЕХНОЛОГИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СПЕЦИАЛЬНЫХ ДИСПЕРСИЙ В РЕЦЕПТУРАХ ВД-ЛКМ ПО МЕТАЛЛУ Докладчик: нач. отдела ЛКМ Дмитриев А. А.

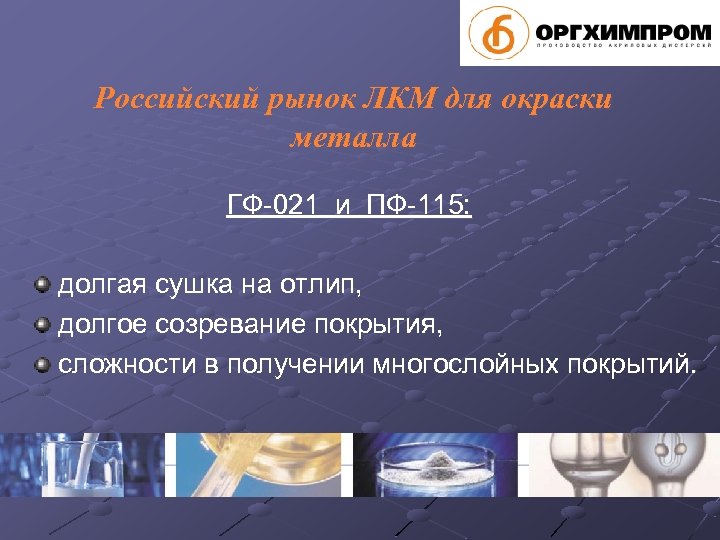

Российский рынок ЛКМ для окраски металла ГФ-021 и ПФ-115: долгая сушка на отлип, долгое созревание покрытия, сложности в получении многослойных покрытий.

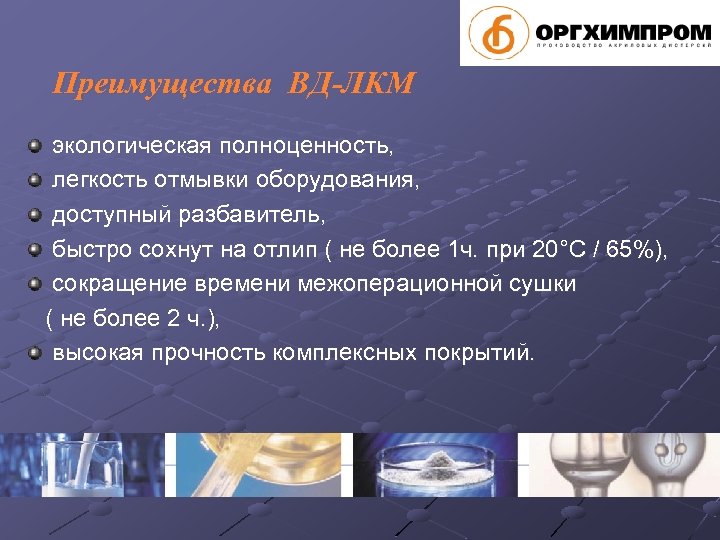

Преимущества ВД-ЛКМ экологическая полноценность, легкость отмывки оборудования, доступный разбавитель, быстро сохнут на отлип ( не более 1 ч. при 20°С / 65%), сокращение времени межоперационной сушки ( не более 2 ч. ), высокая прочность комплексных покрытий.

Факторы, влияющие на защитные свойства ВД-ЛКМ по металлу природа пигментов и наполнителей, ОКП (20 -30%), спецдобавки, природа пленкообразующей основысродство к металлу.

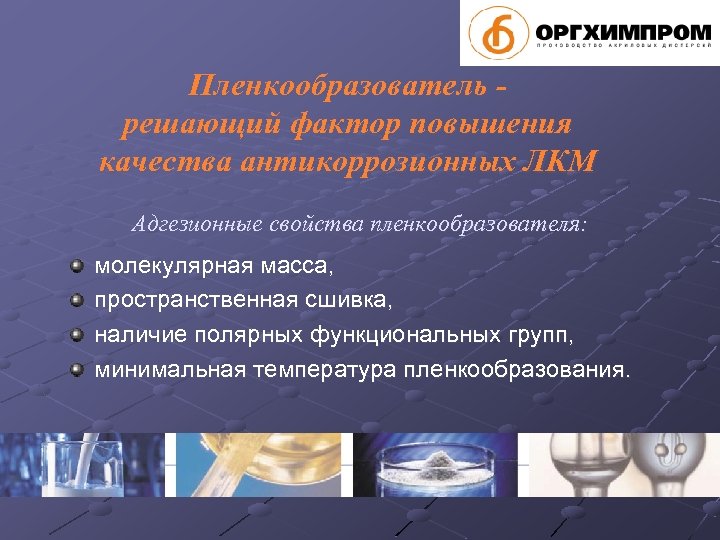

Пленкообразователь решающий фактор повышения качества антикоррозионных ЛКМ Адгезионные свойства пленкообразователя: молекулярная масса, пространственная сшивка, наличие полярных функциональных групп, минимальная температура пленкообразования.

Водные сополимерные дисперсии специального назначения Лакротэн® Э-241: самосшивание в естественных условиях и при повышенной температуре Лакротэн® Э-244: взаимодействие с поверхностью металла Лакротэн® Э-245/-246: функциональность

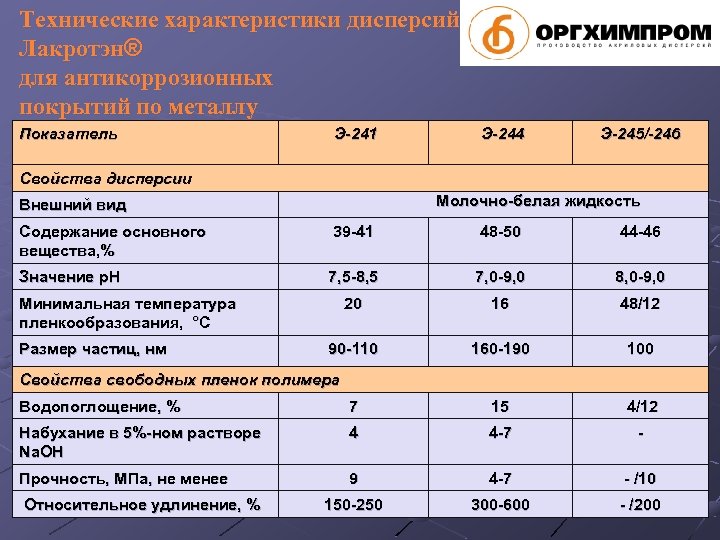

Технические характеристики дисперсий Лакротэн® для антикоррозионных покрытий по металлу Показатель Э-241 Э-244 Э-245/-246 Свойства дисперсии Молочно-белая жидкость Внешний вид Содержание основного вещества, % 39 -41 48 -50 44 -46 Значение р. Н 7, 5 -8, 5 7, 0 -9, 0 8, 0 -9, 0 20 16 48/12 90 -110 160 -190 100 Минимальная температура пленкообразования, °С Размер частиц, нм Свойства свободных пленок полимера Водопоглощение, % 7 15 4/12 Набухание в 5%-ном растворе Na. OH 4 4 -7 - Прочность, МПа, не менее 9 4 -7 - /10 150 -250 300 -600 - /200 Относительное удлинение, %

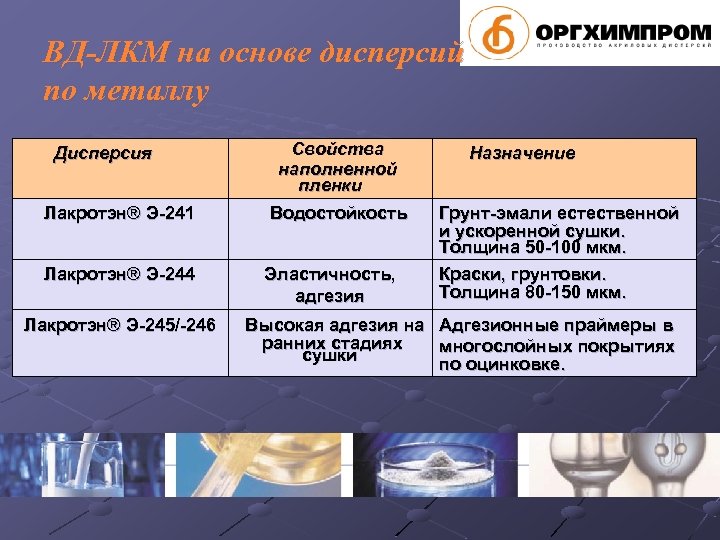

ВД-ЛКМ на основе дисперсий по металлу Дисперсия Лакротэн® Э-241 Лакротэн® Э-244 Лакротэн® Э-245/-246 Свойства наполненной пленки Водостойкость Эластичность, адгезия Назначение Грунт-эмали естественной и ускоренной сушки. Толщина 50 -100 мкм. Краски, грунтовки. Толщина 80 -150 мкм. Высокая адгезия на Адгезионные праймеры в ранних стадиях многослойных покрытиях сушки по оцинковке.

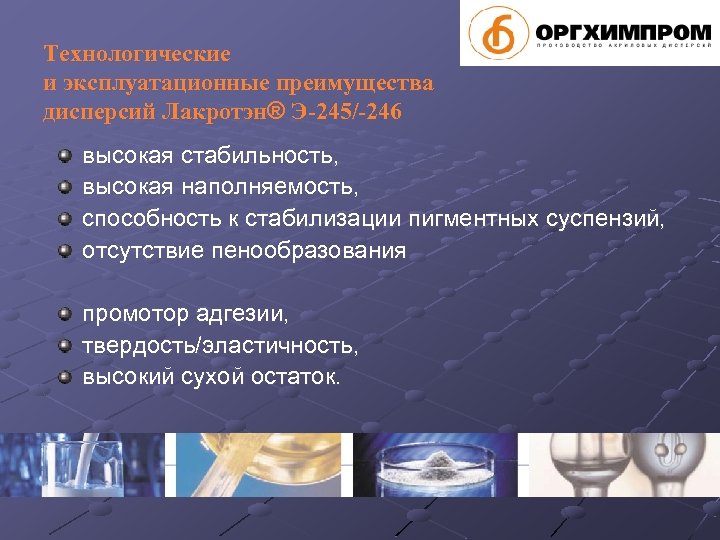

Технологические и эксплуатационные преимущества дисперсий Лакротэн® Э-245/-246 высокая стабильность, высокая наполняемость, способность к стабилизации пигментных суспензий, отсутствие пенообразования промотор адгезии, твердость/эластичность, высокий сухой остаток.

Светло-серая антикоррозионная краска по черному и цветным металлам. Компонент Назначение Вес. части Лакротэн Э-245 Пленкообразователь 10, 0 Вода - 12, 0 Этиленгликоль Антифриз 2, 0 Лакротэн В-2 Диспергатор 0, 2 Byk 021 Пеногаситель 0, 25 Nexcoat 795 Коалесцент 0, 9 Нитрит натрия, 15%-ный в воде Ингибитор мгновенной коррозии 0, 15 Kronos 2190 Диоксид титана 9, 7 Flammruss 101 Пигментная сажа 0, 3 Zinc Phosphate PZ-20 Антикоррозионный пигмент 7, 5 Finn Talc M 05 N Наполнитель 7, 5 Byk 420 Против седиментации 0, 5 Диспергировать до степени перетира 25 мкм, затем добавить: Лакротэн Э-244 Пленкообразователь 45, 0 Acrysol RM-825 Вода Загуститель полиуретановый - 0, 5 2, 0 Бутилгликоль Коалесцент 1, 2 Edaplan LA 452 Смачиватель подложки 0, 3 Аммиак, 25%-ный 25%- Нейтрализующий агент По необходимости Итого: 100, 0

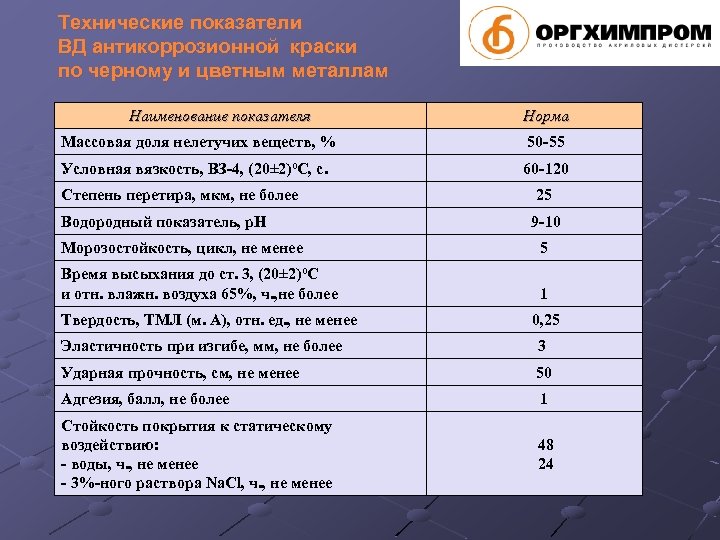

Технические показатели ВД антикоррозионной краски по черному и цветным металлам Наименование показателя Норма Массовая доля нелетучих веществ, % 50 -55 Условная вязкость, ВЗ-4, (20± 2)ºС, с. 60 -120 Степень перетира, мкм, не более 25 Водородный показатель, р. Н 9 -10 Морозостойкость, цикл, не менее 5 Время высыхания до ст. 3, (20± 2)ºС и отн. влажн. воздуха 65%, ч. , не более 1 Твердость, ТМЛ (м. А), отн. ед. , не менее 0, 25 Эластичность при изгибе, мм, не более 3 Ударная прочность, см, не менее 50 Адгезия, балл, не более 1 Стойкость покрытия к статическому воздействию: - воды, ч. , не менее - 3%-ного раствора Na. Cl, ч. , не менее 48 24

Качественное сравнение некоторых показателей ЛКМ для защиты металла Показатель На основе традиционного органоразбавляемого алкида На основе водного сополимерного акрилата специального назначения Толщина покрытия + + Растекание мокрого слоя ++ + -- ++ ± + Сушка на отлип Адгезия

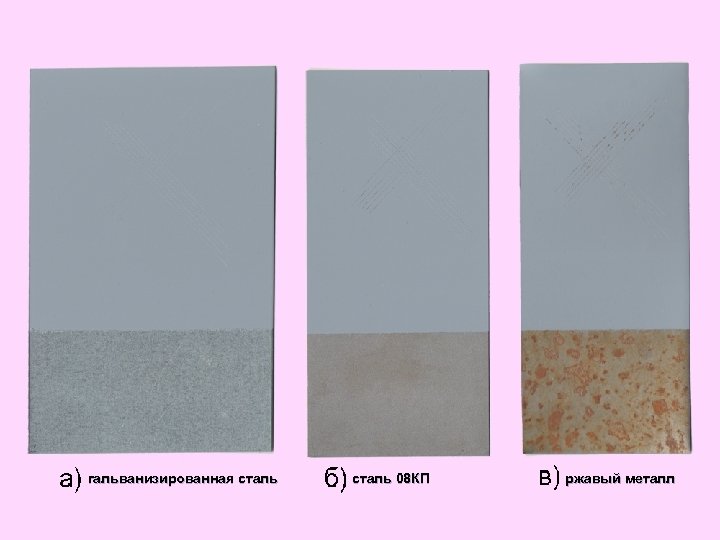

гальванизированная сталь 08 КП ржавый металл
