Технико-экономическое обоснование проектов по организации энергослужб 1. Система технико-экономических показателей 2. Определение стоимости пункта технического обслуживания и ремонта 3. Методика расчета эксплуатационных расходов 4. Методы определения ущерба от отказов электрооборудования 5. Расчет общих экономических показателей проекта
1) Система технико-экономических показателей Цель проекта по обновлению энергослужб • - обеспечение надежности функционирования электроустановок; • - повышение производительности труда электромонтеров; • - снижение эксплуатационных затрат; • - дальнейшее развитие электрификации и автоматизации предприятия.
При оценке итогов технической эксплуатации в качестве основных результатов рассматривают: - достигнутый уровень безотказности работы электрооборудования; - величину простоев технологического оборудования из-за отказов электроустановок; - экономические затраты на проведение эксплуатационных мероприятий.

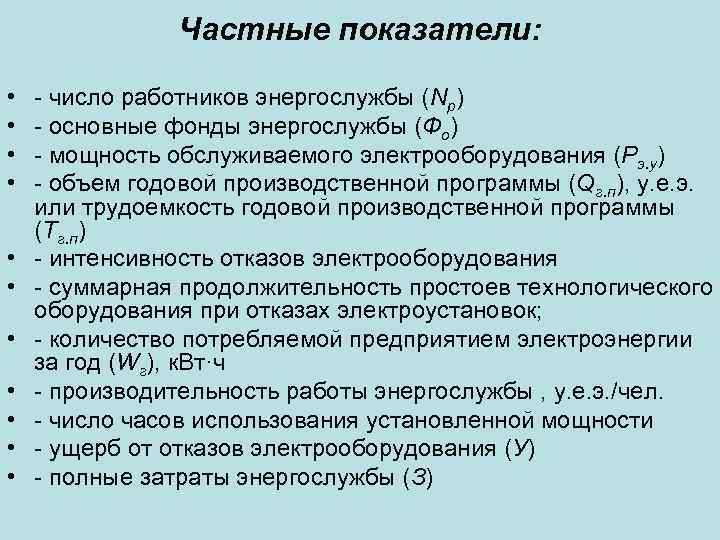

Частные показатели: • • • - число работников энергослужбы (Nр) - основные фонды энергослужбы (Фо) - мощность обслуживаемого электрооборудования (Рэ. у) - объем годовой производственной программы (Qг. п), у. е. э. или трудоемкость годовой производственной программы (Тг. п) - интенсивность отказов электрооборудования - суммарная продолжительность простоев технологического оборудования при отказах электроустановок; - количество потребляемой предприятием электроэнергии за год (Wг), к. Вт·ч - производительность работы энергослужбы , у. е. э. /чел. - число часов использования установленной мощности - ущерб от отказов электрооборудования (У) - полные затраты энергослужбы (З)
• Производственная характеристика предприятия содержит: общие сведения о структуре энергетических средств, краткое описание системы электроснабжения и анализ динамики энергетических показателей за последние 5 … 7 лет. • Сведения об электрооборудовании и энергослужбе включают • перечень электрооборудования, размещаемого на объектах, • уровень электрификации и автоматизации, • основные показатели деятельности энергослужб.
2) Определение стоимости пункта технического обслуживания и ремонта где Кз – стоимость здания пункта ТО Ко – стоимость оборудования пункта ТО сз и со – удельные стоимости здания и оборудования, руб. /м 2. Fп – площадь пункта ТО
Площадь пункта ТО определяется исходя из условий где fx = 17 при Np > 3, fx = 25 при Np ≤ 3; fy = 0, 1 при Qг. п ≤ 1000 у. е. э. ; fy = 0, 08 при Qг. п > 1000 у. е. э.
3) Меодика расчета эксплуатационных расходов • Основную заработную плату рабочих исчисляют по часовой тарифной ставке, годовому фонду рабочего времени и числу рабочих. • где sчi – часовая тарифная ставка производственного рабочего i-го разряда, руб/ч; • Фг – годовой фонд рабочего времени, ч; • Npi – число рабочих i-го разряда в энергослужбе.
Действительный фонд рабочего времени определяется по формуле где dр – количество рабочих дней в году do – количество отпускных дней в году, согласно КЗо. Т dо = 20; tс – средняя продолжительность рабочей смены (при двух выходных днях в неделю tс = 8, 0 ч); t – число часов на которое укорочен предпраздничный день (обычно t = 1 ч); dпп – количество предпраздничных дней в году, согласно КЗо. Т dпп = 8; р – коэффициент, учитывающий потери рабочего времени по уважительным причинам ( р=0, 95 … 0, 96).
количество рабочих дней в году: где dp – количество рабочих дней в году; dк – количество календарных дней в году; dн – количество недель в году (dн=52); dп – количество праздничных дней в году, согласно КЗо. Т dп = 10.
Число электромонтеров Дополнительная заработная плата персонала где д = 0, 1 … 0, 2. Отчисления на социальное страхование: где с = 28, 3%.
Затраты на материалы, запасные части, полуфабрикаты, покупные изделия, необходимые при проведении технических обслуживаний, текущих и капитальных ремонтов, можно определить в процентах от основной заработной платы: Затраты на содержание средств ремонтнообслуживающей базы включают расходы на текущий ремонт зданий, оборудования, приспособлений и инвентаря энергослужбы:
Общепроизводственные расходы (расходы на отопление, освещение, воду, малоценный инвентарь и т. п. ) и общехозяйственные расходы (административноуправленческие и другие непроизводственные расходы) исчисляют от основной заработной платы в размерах, установленных отраслевыми рекомендациями: Полные эксплуатационные затраты энергослужбы:
4) Методы определения ущерба от отказов электрооборудования Экономический ущерб от отказов электрооборудования обычно определяется тремя составляющими: • Ут – технологический ущерб, включающий издержки от недовыпуска продукции и дополнительные затраты, обусловленные простоем оборудования, рабочих и т. д. ; • Ур – ущерб, обусловленный затратами на замену вышедшего из строя электрооборудования; • Ус – системный ущерб, зависящий от недоиспользования оборудования энергосистемы и снижения производительности электрических сетей.
Прямой метод расчета ущербов

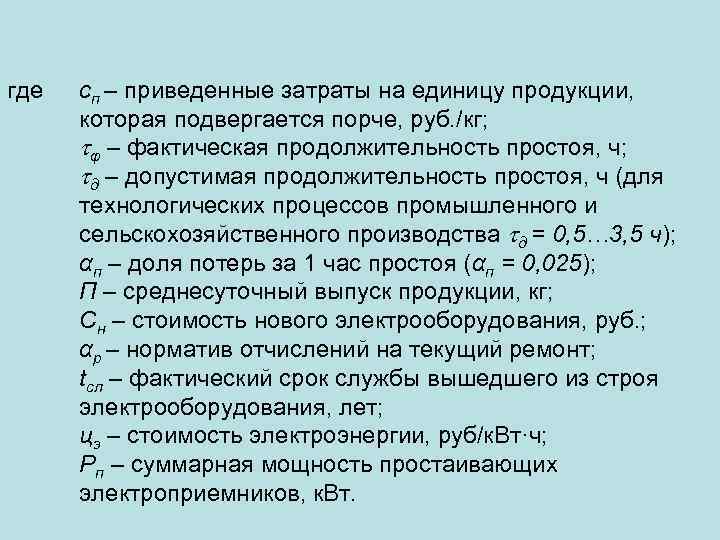

где сп – приведенные затраты на единицу продукции, которая подвергается порче, руб. /кг; φ – фактическая продолжительность простоя, ч; д – допустимая продолжительность простоя, ч (для технологических процессов промышленного и сельскохозяйственного производства д = 0, 5… 3, 5 ч); αп – доля потерь за 1 час простоя (αп = 0, 025); П – среднесуточный выпуск продукции, кг; Сн – стоимость нового электрооборудования, руб. ; αр – норматив отчислений на текущий ремонт; tсл – фактический срок службы вышедшего из строя электрооборудования, лет; цэ – стоимость электроэнергии, руб/к. Вт·ч; Рп – суммарная мощность простаивающих электроприемников, к. Вт.
Косвенный метод состоит в определении величины ущерба за один отказ через недопотребленную электроэнергию: где уп , ут , ур , ус – удельные ущербы (руб. /к. Вт·ч) от простоя рабочих, недовыпуска продукции, замены (ремонта) электрооборудования и недопотребления электроэнергии; λф и λн – фактическая и нормативная интенсивности отказов электрооборудования.
