Технико-экономическая эффективность кабелей

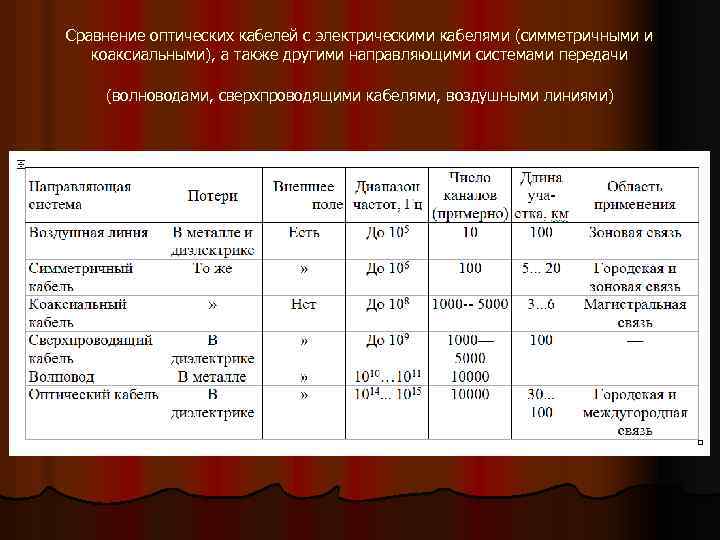

Сравнение оптических кабелей с электрическими кабелями (симметричными и коаксиальными), а также другими направляющими системами передачи (волноводами, сверхпроводящими кабелями, воздушными линиями)

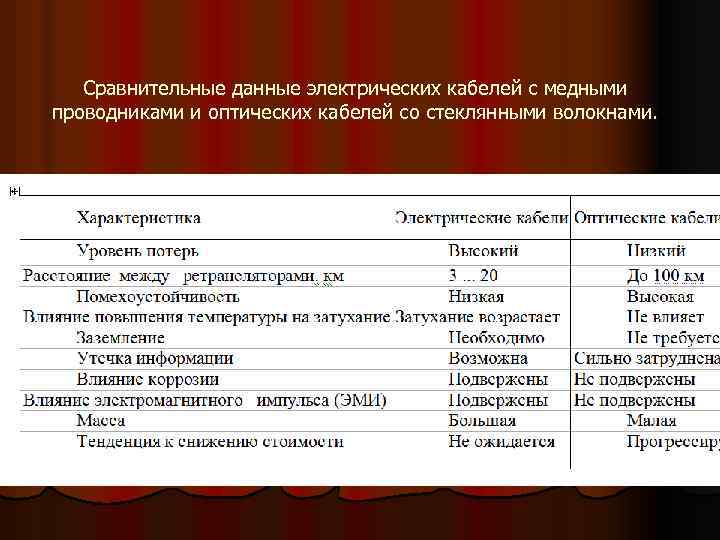

Сравнительные данные электрических кабелей с медными проводниками и оптических кабелей со стеклянными волокнами.

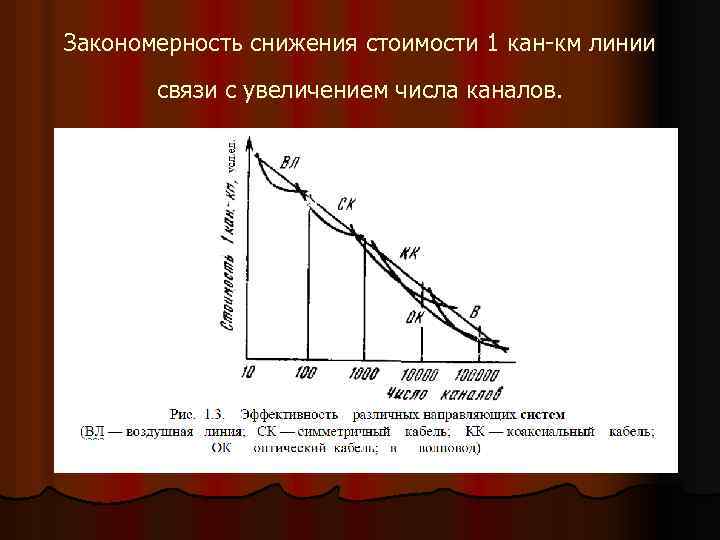

Закономерность снижения стоимости 1 кан км линии связи с увеличением числа каналов.

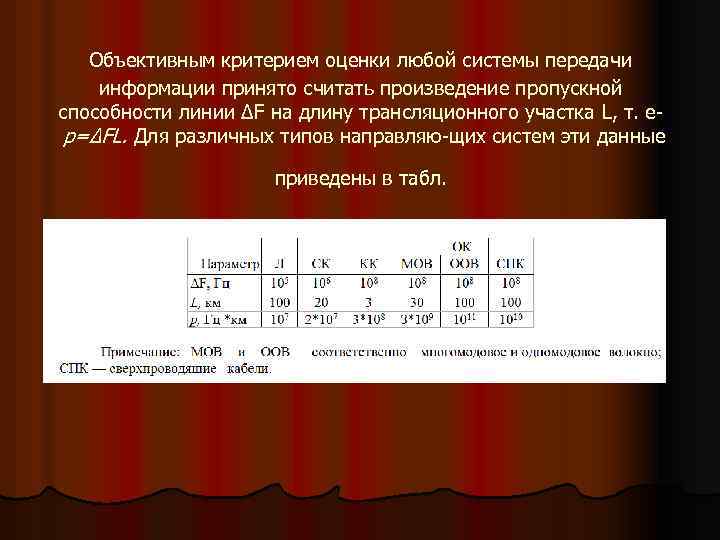

Объективным критерием оценки любой системы передачи информации принято считать произведение пропускной способности линии ∆F на длину трансляционного участка L, т. е p=∆FL. Для различных типов направляю щих систем эти данные приведены в табл.

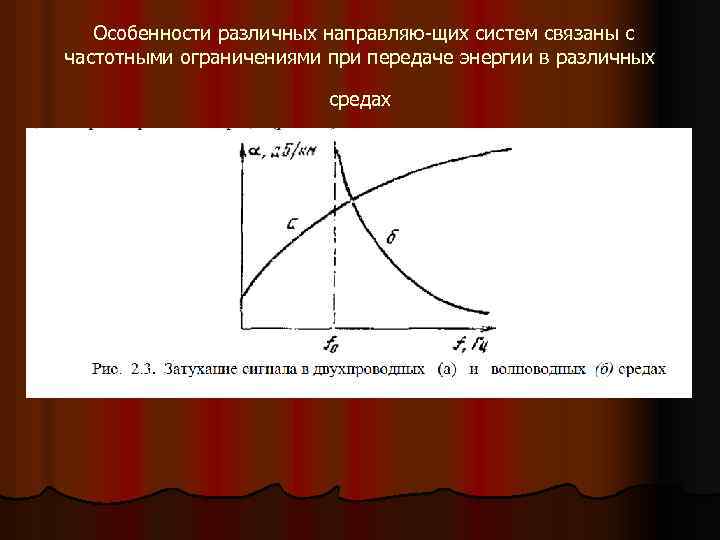

Особенности различных направляю щих систем связаны с частотными ограничениями при передаче энергии в различных средах

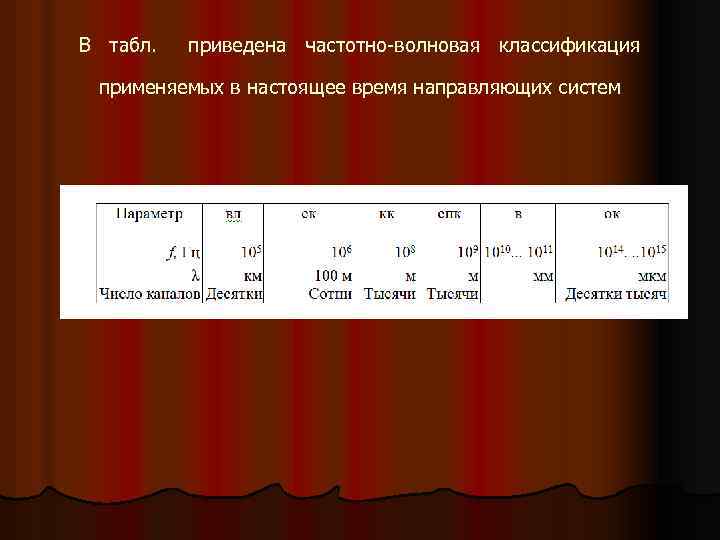

В табл. приведена частотно волновая классификация применяемых в настоящее время направляющих систем

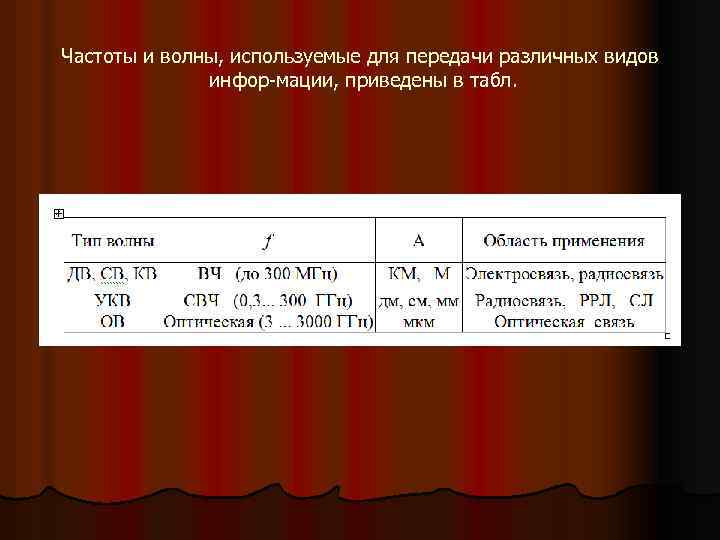

Частоты и волны, используемые для передачи различных видов инфор мации, приведены в табл.

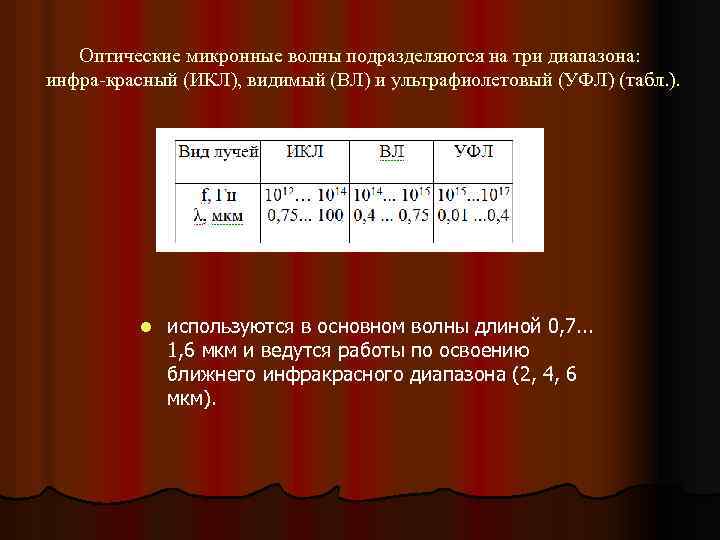

Оптические микронные волны подразделяются на три диапазона: инфра красный (ИКЛ), видимый (ВЛ) и ультрафиолетовый (УФЛ) (табл. ). l используются в основном волны длиной 0, 7. . . 1, 6 мкм и ведутся работы по освоению ближнего инфракрасного диапазона (2, 4, 6 мкм).

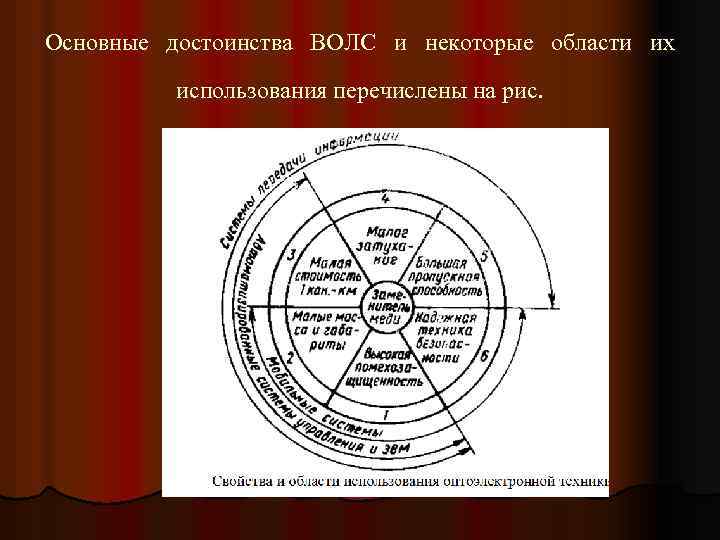

Основные достоинства ВОЛС и некоторые области их использования перечислены на рис.
ВОСП

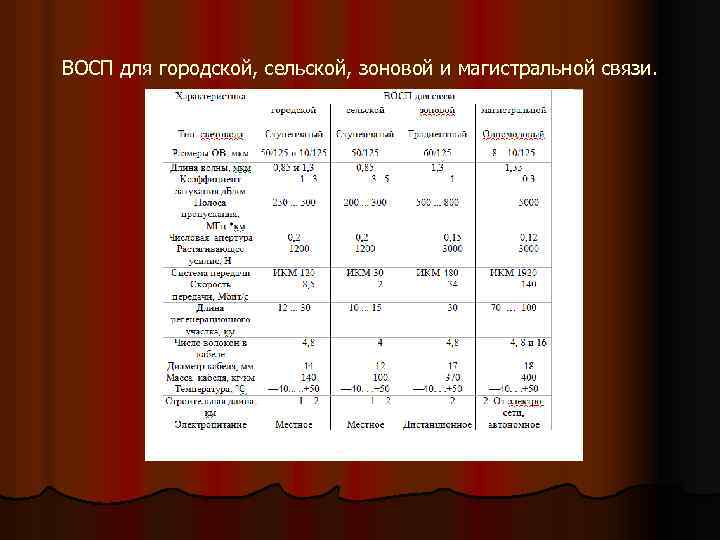

ВОСП для городской, сельской, зоновой и магистральной связи.

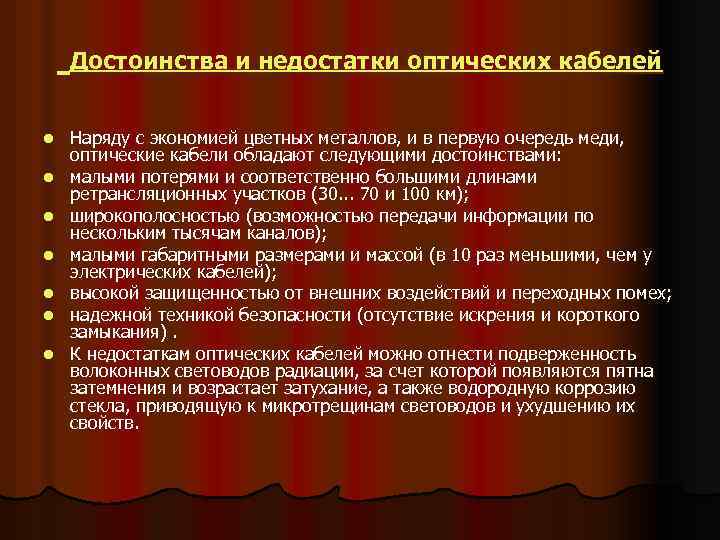

Достоинства и недостатки оптических кабелей l l l l Наряду с экономией цветных металлов, и в первую очередь меди, оптические кабели обладают следующими достоинствами: малыми потерями и соответственно большими длинами ретрансляционных участков (30. . . 70 и 100 км); широкополосностью (возможностью передачи информации по нескольким тысячам каналов); малыми габаритными размерами и массой (в 10 раз меньшими, чем у электрических кабелей); высокой защищенностью от внешних воздействий и переходных помех; надежной техникой безопасности (отсутствие искрения и короткого замыкания). К недостаткам оптических кабелей можно отнести подверженность волоконных световодов радиации, за счет которой появляются пятна затемнения и возрастает затухание, а также водородную коррозию стекла, приводящую к микротрещинам световодов и ухудшению их свойств.
