Техника типографики Основные виды печати Техника типографики Основные виды печати

Общие сведения о высокой печати u Для всех способов высокой печати характерно то, что Общие сведения о высокой печати u Для всех способов высокой печати характерно то, что печатающие элементы расположены выше, чем пробельные. Микрофотография печатной формы высокой печати

Оттиск высокой печати Оттиск, изготовленный способом высокой печати, можно определить по скоплению краски по Оттиск высокой печати Оттиск, изготовленный способом высокой печати, можно определить по скоплению краски по краям печатающих элементов. Микрофотография оттиска высокой печати: а — фрагмент печатной формы; б — оттиск на запечатываемом материале

Схема формы высокой печати и оттиска с нее 1 — печатающий элемент; 2 — Схема формы высокой печати и оттиска с нее 1 — печатающий элемент; 2 — пробельный элемент; 3 — краска

Микрофотография печатной формы флексографии Печатающие элементы на печатной форме показаны для различных тоновых градаций Микрофотография печатной формы флексографии Печатающие элементы на печатной форме показаны для различных тоновых градаций (Nyloflex, BASF)

Схема получения полутонового изображения с растрового клише (высокая печать) I — печатная форма, II Схема получения полутонового изображения с растрового клише (высокая печать) I — печатная форма, II — накат краски, III — получение оттиска, 1 — печатающие элементы, 2 — пробельные элементы, 3 — краска, 4 — оттиск

Схема получения оттиска в высокой печати 1 — форма; 2 — слой печатной краски; Схема получения оттиска в высокой печати 1 — форма; 2 — слой печатной краски; 3 — бумага; 4 — печатающие элементы; 5 — оставшийся тонкий красочный слой

Общие сведения о плоской печати На форме плоской печати печатающие и пробельные элементы практически Общие сведения о плоской печати На форме плоской печати печатающие и пробельные элементы практически расположены на одном уровне, но имеют разные физико-химические свойства. 1 — печатающий элемент; 2 — пробельный элемент; 3 — краска

Микрофотография растровых точек на офсетной печатной форме a — традиционный офсет, алюминиевая пластина; б Микрофотография растровых точек на офсетной печатной форме a — традиционный офсет, алюминиевая пластина; б — офсет без увлажнения, пластина фирмы Toray (FOGRA)

Алюминиевая форма с печатающими элементами а — увеличение в 100 раз; б — увеличение Алюминиевая форма с печатающими элементами а — увеличение в 100 раз; б — увеличение в 1000 раз

Схема получения оттиска в плоской офсетной печати 1 — форма; 2 — слой печатной Схема получения оттиска в плоской офсетной печати 1 — форма; 2 — слой печатной краски; 3 — цилиндр, покрытый резинотканевой пластиной 4; 5 — бумага; 6 — увлажняющий раствор а — зона контакта формы с резинотканевой пластиной; b — выход из зоны контакта формы с резинотканевой пластиной; а 1 — зона контакта резинотканевой пластины с бумагой; b 1 — выход из зоны контакта резинотканевой пластины с бумагой;

Оттиск с форм офсетной печати с неровными краями Оттиск с форм офсетной печати с неровными краями

Глубокая печать u Печатающие элементы на формном материале, углублены. Глубокая печать u Печатающие элементы на формном материале, углублены.

Разновидности глубокой печати Разновидности глубокой печати

Принцип глубокой печати u Печатная форма покрывается жидкой краской, избыток которой затем удаляется таким Принцип глубокой печати u Печатная форма покрывается жидкой краской, избыток которой затем удаляется таким образом, чтобы остались заполненными краской только углубления в форме. Когда к форме прижимают запечатываемый материал, он «забирает» краску из углублений.

Схема получения оттиска в глубокой печати 1 — форма, 2 — слой печатной краски; Схема получения оттиска в глубокой печати 1 — форма, 2 — слой печатной краски; 3 — поверхность, покрытая декелем 4; 5 — бумага; 6 — ракель

Передача краски с печатной формы на бумагу Схема способа глубокой печати u I — Передача краски с печатной формы на бумагу Схема способа глубокой печати u I — растровая печатная форма, u II — ракель снимает краску с пробельных элементов, u III — получение оттиска на бумаге, u IV — оттиск. 1 — печатающие элементы, 2 — пробельные элементы, 3 — краска, 4 — ракель, 5 — оттиск

Характерные признаки оттисков глубокой печати u u u оттиски характеризуются большой яркостью, насыщенностью, мягкостью Характерные признаки оттисков глубокой печати u u u оттиски характеризуются большой яркостью, насыщенностью, мягкостью тоновых переходов; изображение передается точками одинакового размера, но различной насыщенности за счет разной толщины красочного слоя на точках, пропорциональной глубине ячеек формы; штрихи составлены слившимися точками, их точечное строение хорошо заметно по краям линий, штрихов (края пилообразны).

Техника типографики Рисунок шрифтов в первопечатных изданиях XV века был рассчитан на печать на Техника типографики Рисунок шрифтов в первопечатных изданиях XV века был рассчитан на печать на грубой бумаге ручного отлива. Применение этих шрифтов для печати на лощенной бумаге искажает их характер.

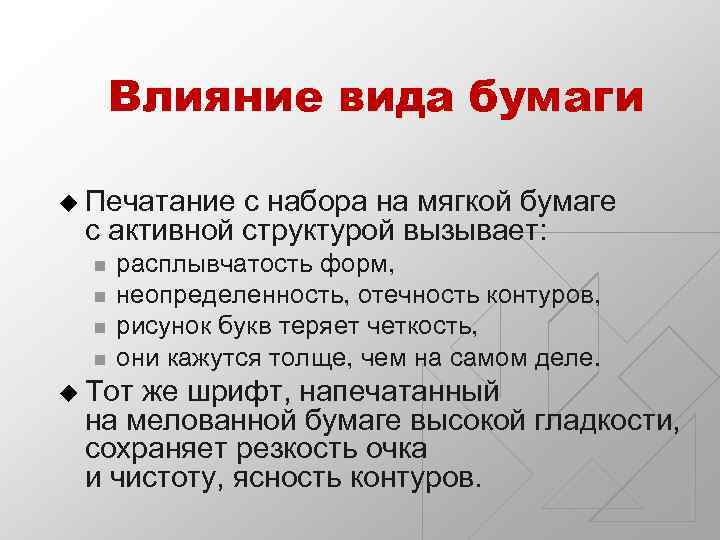

Влияние вида бумаги u Печатание с набора на мягкой бумаге с активной структурой вызывает: Влияние вида бумаги u Печатание с набора на мягкой бумаге с активной структурой вызывает: n n расплывчатость форм, неопределенность, отечность контуров, рисунок букв теряет четкость, они кажутся толще, чем на самом деле. u Тот же шрифт, напечатанный на мелованной бумаге высокой гладкости, сохраняет резкость очка и чистоту, ясность контуров.

Типограф должен учитывать в своем замысле характер печати В отличие от высокой печати, где Типограф должен учитывать в своем замысле характер печати В отличие от высокой печати, где набор с силой оттискивается на бумаге, офсет — это способ, в котором краска переходит со шрифта на поверхность бумаги опосредованно, благодаря чему рисунок несколько теряет в ясности и четкости. u В глубокой печати, основанном на ячеистом растре, точность передачи очка еще более уступает высокой печати. u

Глубокая печать на бумаге, содержащей древесную массу. Дробление шрифта растром Глубокая печать на бумаге, содержащей древесную массу. Дробление шрифта растром

Влияние вида и способа печати В ротационной высокой печати литеры оттискиваются в матрице, которая Влияние вида и способа печати В ротационной высокой печати литеры оттискиваются в матрице, которая затем служит формой для литья стереотипа. u В ходе этих операций литеры претерпевают неизбежные искажения, огрубение очка неминуемо. u

Высокая ротационная печать на газетной бумаге Высокая ротационная печать на газетной бумаге

Высокая ротационная печать на мелованной бумаге Высокая ротационная печать на мелованной бумаге

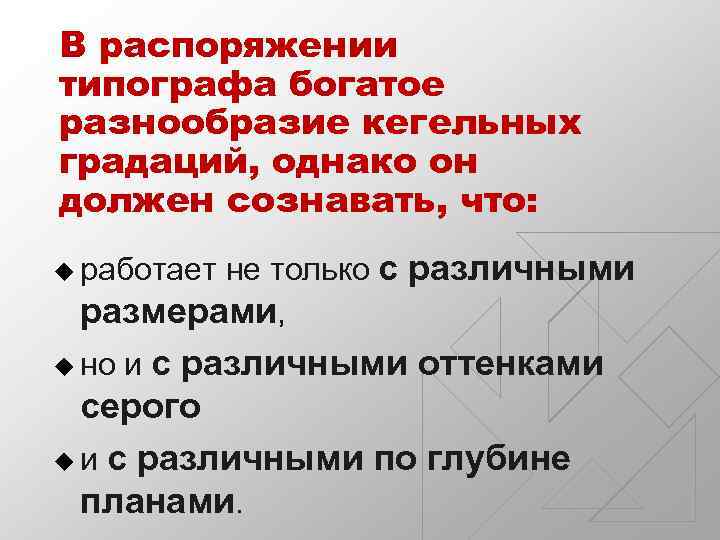

В распоряжении типографа богатое разнообразие кегельных градаций, однако он должен сознавать, что: u работает В распоряжении типографа богатое разнообразие кегельных градаций, однако он должен сознавать, что: u работает не только с различными размерами, u но и с различными оттенками серого u и с различными по глубине планами.

Учитесь видеть! Дерзайте! Работайте! Только практика принесет результат. Учитесь видеть! Дерзайте! Работайте! Только практика принесет результат.
