Скачать презентацию Техника служит людям Котельная установка за 2 часа
КОТЕЛЬНАЯ ЗА 2 ЧАСА.ppt
- Количество слайдов: 10
Техника служит людям Котельная установка за 2 часа Данная комплектация позволяет собрать и запустить в эксплуатацию котельную установка фирмы WOLF за 2 часа после доставки оборудования на объект

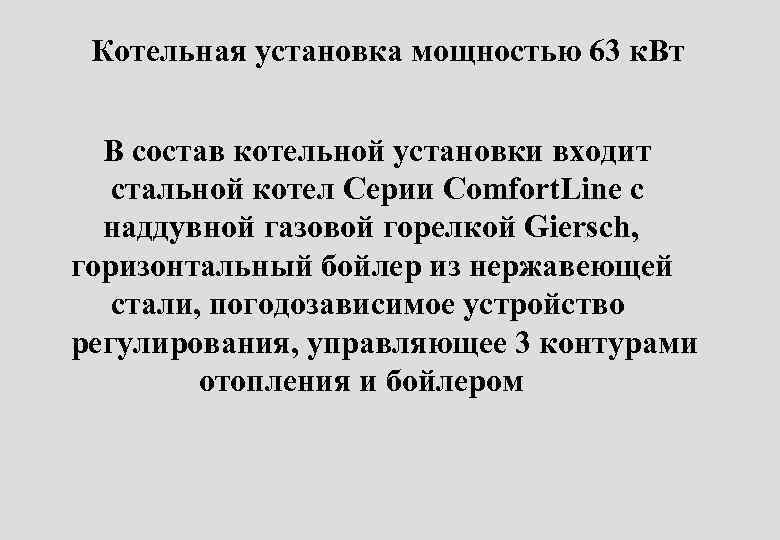

Котельная установка мощностью 63 к. Вт В состав котельной установки входит стальной котел Серии Comfort. Line с наддувной газовой горелкой Giersch, горизонтальный бойлер из нержавеющей стали, погодозависимое устройство регулирования, управляющее 3 контурами отопления и бойлером

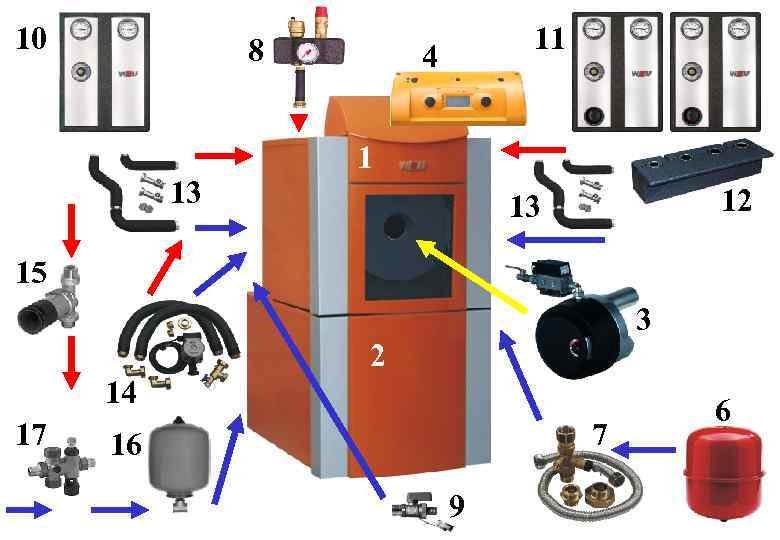

10 8 13 11 4 1 12 13 15 3 2 14 17 7 16 9 6

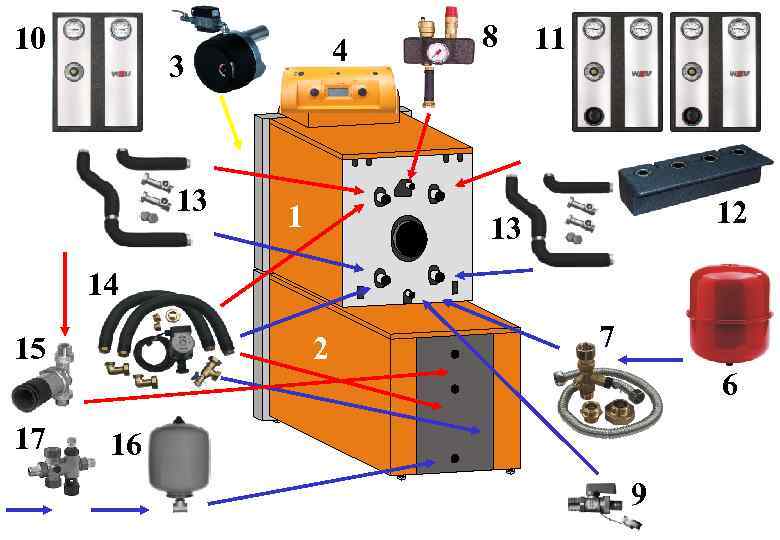

10 4 3 13 1 8 11 12 13 14 15 2 7 6 17 16 9

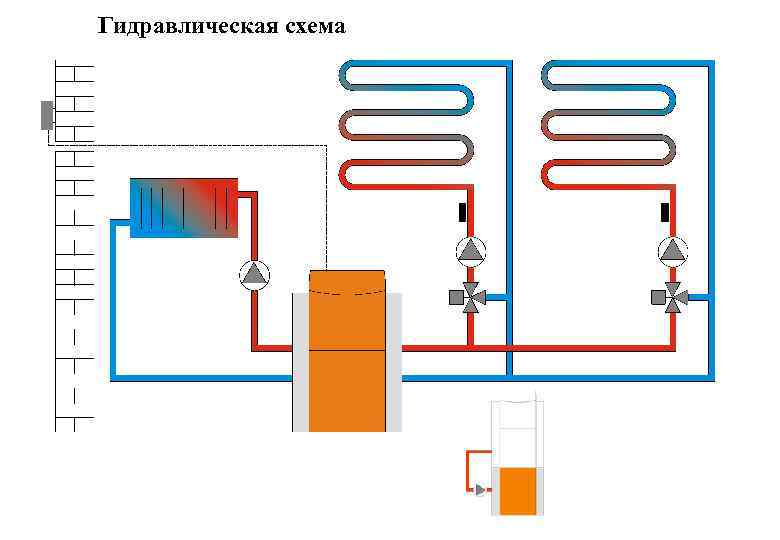

Гидравлическая схема
Спецификация оборудования для котельной установки № Наименование Артикул Кол-во 1 Стальной отопительный котел серии Comfort. Line CNK-CB-63 мощностью 63 к. Вт 89 02 166 1 2 Горизонтальный бойлер из нержавеющей стали CB объемом 200 л. 89 02 331 1 3 Газовая наддувная горелка фирмы Giersch RG 20 -L-N одноступенчатая с блоком KE 20 3/4” 22 -43 -40434 -85 1 4 Устройство регулирования погодозависимое R 20 (четыре контура управления, включая бойлер) 89 02 496 1 5 Датчик температуры бойлера 88 52 829 1 6 Расширительный бак (Wolf) объемом 80 л. 24 00 462 1 7 Комплект подключения расширительного бака (Wolf) 20 12 081 1 8 Группа безопасности котла (Wolf) включает в себя предохранительный клапан, манометр, автоматический воздухоотводчик 20 12 063 1 9 Комплект кранов для заполнения и слива воды из котла (Wolf) 89 03 039 1 Цена

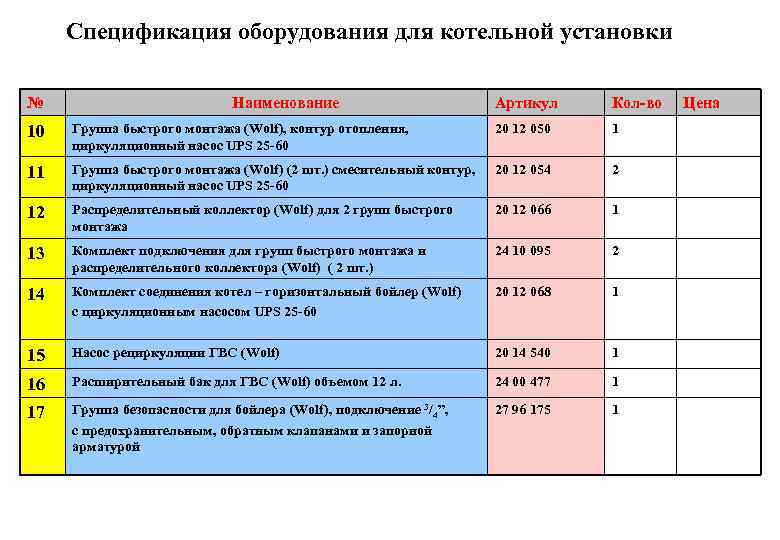

Спецификация оборудования для котельной установки № Наименование Артикул Кол-во 10 Группа быстрого монтажа (Wolf), контур отопления, циркуляционный насос UPS 25 -60 20 12 050 1 11 Группа быстрого монтажа (Wolf) (2 шт. ) смесительный контур, циркуляционный насос UPS 25 -60 20 12 054 2 12 Распределительный коллектор (Wolf) для 2 групп быстрого монтажа 20 12 066 1 13 Комплект подключения для групп быстрого монтажа и распределительного коллектора (Wolf) ( 2 шт. ) 24 10 095 2 14 Комплект соединения котел – горизонтальный бойлер (Wolf) c циркуляционным насосом UPS 25 -60 20 12 068 1 15 Насос рециркуляции ГВС (Wolf) 20 14 540 1 16 Расширительный бак для ГВС (Wolf) объемом 12 л. 24 00 477 1 17 Группа безопасности для бойлера (Wolf), подключение 3/4”, с предохранительным, обратным клапанами и запорной арматурой 27 96 175 1 Цена

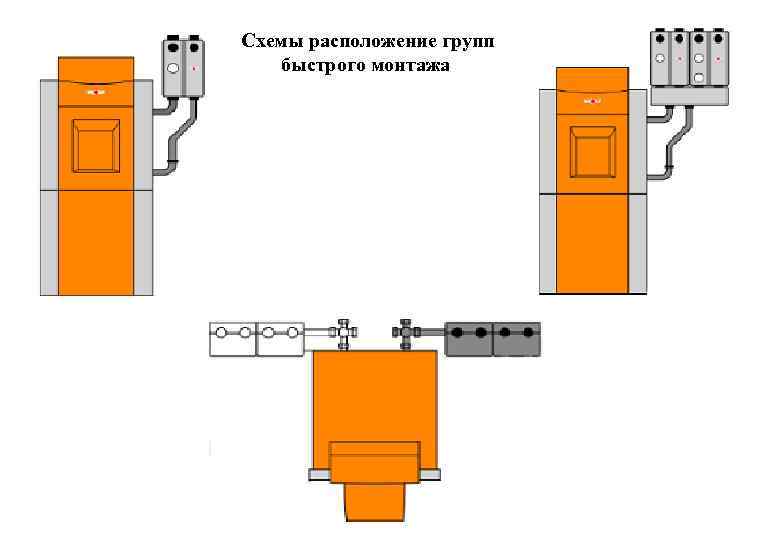

Схемы расположение групп быстрого монтажа

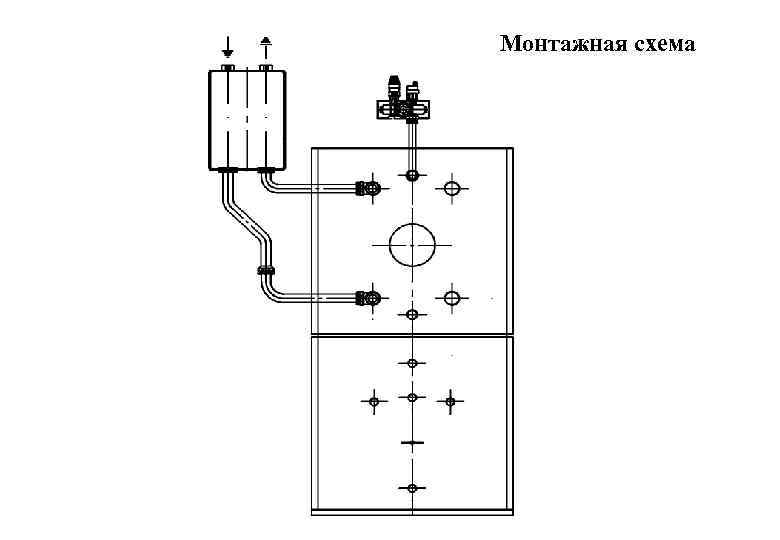

Монтажная схема
Котельная установка
