Техника и технологии в СКСи Т Лекции 2

Техника и технологии в СКСи. Т Лекции 2 -го семестра составил проф. Салауров В. Н.

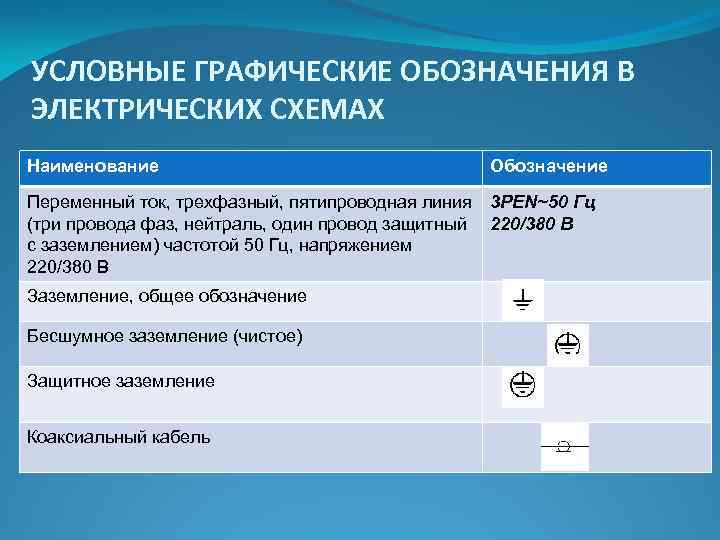

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ Наименование Обозначение Переменный ток, трехфазный, пятипроводная линия 3 PEN~50 Гц (три провода фаз, нейтраль, один провод защитный 220/380 В с заземлением) частотой 50 Гц, напряжением 220/380 В Заземление, общее обозначение Бесшумное заземление (чистое) Защитное заземление Коаксиальный кабель

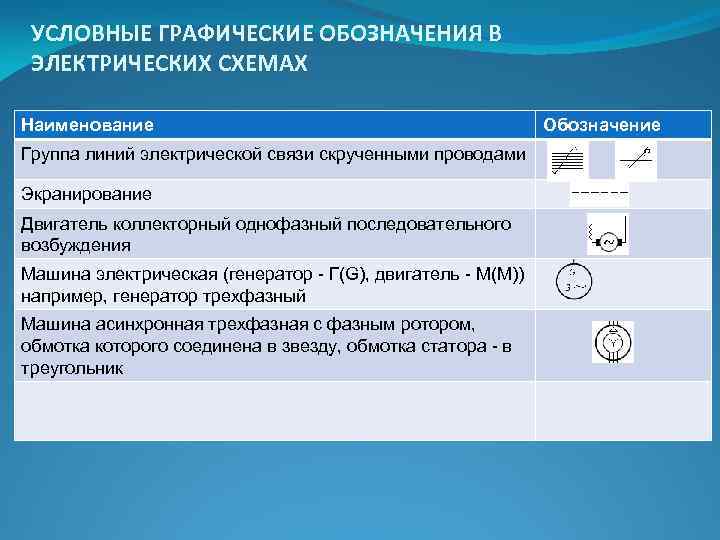

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ Наименование Группа линий электрической связи скрученными проводами Экранирование Двигатель коллекторный однофазный последовательного возбуждения Машина электрическая (генератор - Г(G), двигатель - М(M)) например, генератор трехфазный Машина асинхронная трехфазная с фазным ротором, обмотка которого соединена в звезду, обмотка статора - в треугольник Обозначение

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ Наименование Обмотка трансформатора, автотрансформатора, дросселя и магнитного усилителя Трансформатор однофазный с магнитопроводом Автотрансформатор однофазный с магнитопроводом Дроссель с ферромагнитным магнитопроводом Предохранитель плавкий. Общее обозначение Счетчик ватт-часов Датчик температуры Амперметр Вольтметр Обозначение

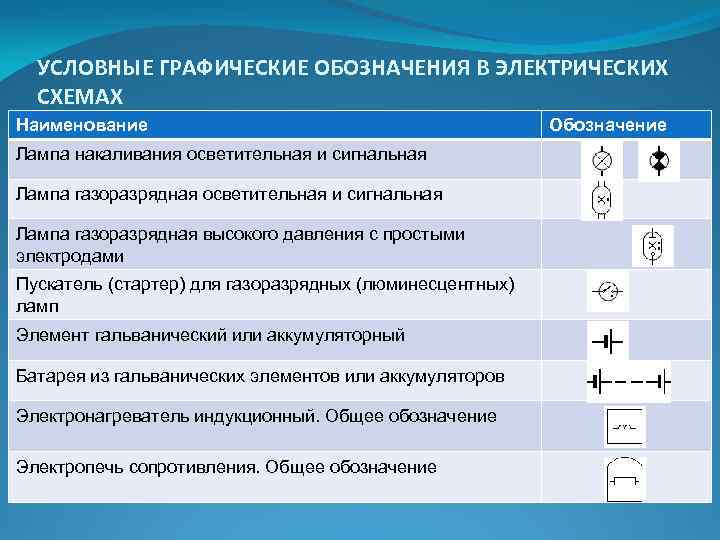

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ Наименование Лампа накаливания осветительная и сигнальная Лампа газоразрядная высокого давления с простыми электродами Пускатель (стартер) для газоразрядных (люминесцентных) ламп Элемент гальванический или аккумуляторный Батарея из гальванических элементов или аккумуляторов Электронагреватель индукционный. Общее обозначение Электропечь сопротивления. Общее обозначение Обозначение

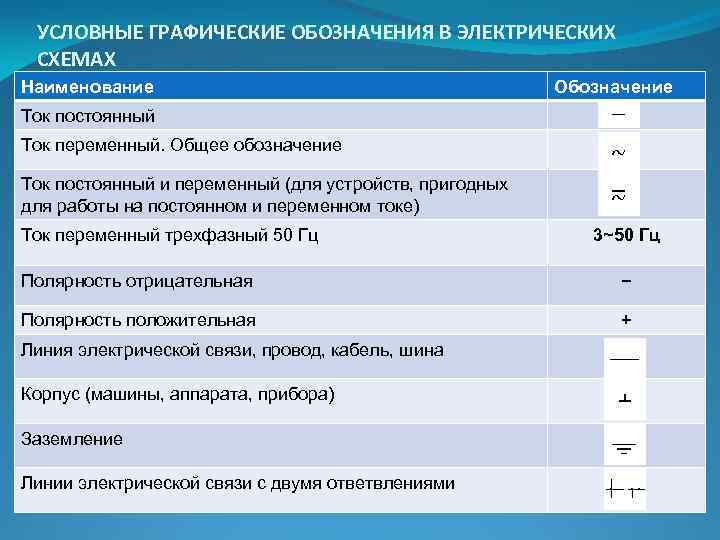

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ Наименование Обозначение Ток постоянный Ток переменный. Общее обозначение Ток постоянный и переменный (для устройств, пригодных для работы на постоянном и переменном токе) Ток переменный трехфазный 50 Гц 3~50 Гц Полярность отрицательная − Полярность положительная + Линия электрической связи, провод, кабель, шина Корпус (машины, аппарата, прибора) Заземление Линии электрической связи с двумя ответвлениями

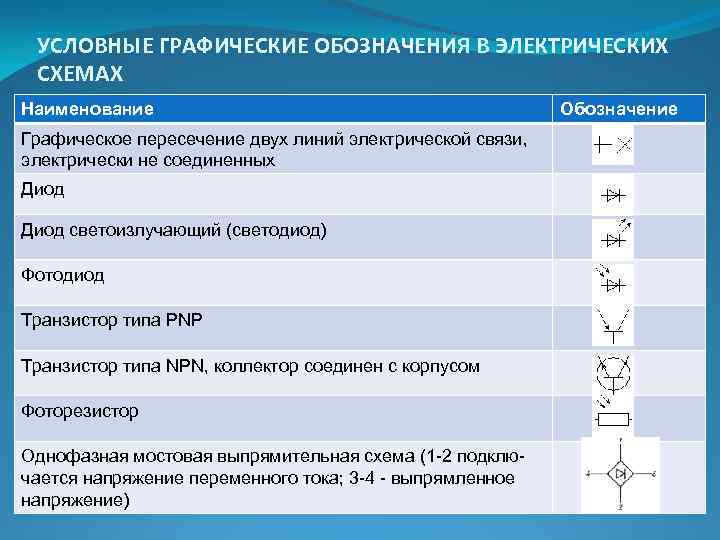

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ Наименование Графическое пересечение двух линий электрической связи, электрически не соединенных Диод светоизлучающий (светодиод) Фотодиод Транзистор типа PNP Транзистор типа NPN, коллектор соединен с корпусом Фоторезистор Однофазная мостовая выпрямительная схема (1 -2 подключается напряжение переменного тока; 3 -4 - выпрямленное напряжение) Обозначение

Наименование Резистор постоянный Резистор переменный Терморезистор прямого подогрева Конденсатор постоянной емкости Конденсатор электролитический поляризованный Вариконд Катушка электромеханического устройства Выключатель путевой: однополюсный Выключатель кнопочный нажимной: с замыкающим контактом Выключатель трехполюсный с автоматическим возвратом Выключатель кнопочный нажимной: с размыкающим контактом Обозначение

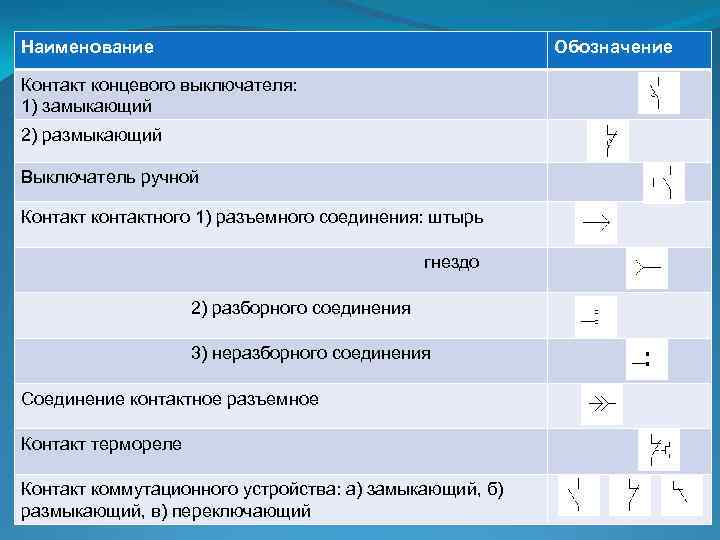

Наименование Обозначение Контакт концевого выключателя: 1) замыкающий 2) размыкающий Выключатель ручной Контакт контактного 1) разъемного соединения: штырь гнездо 2) разборного соединения 3) неразборного соединения Соединение контактное разъемное Контакт термореле Контакт коммутационного устройства: а) замыкающий, б) размыкающий, в) переключающий

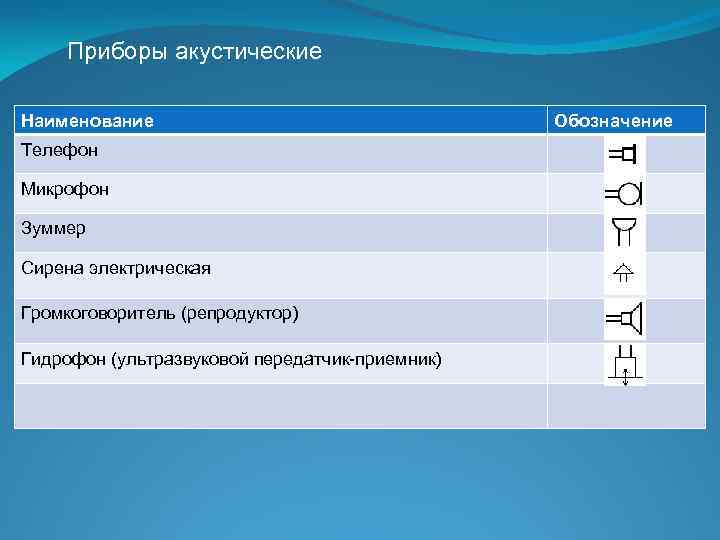

Приборы акустические Наименование Телефон Микрофон Зуммер Сирена электрическая Громкоговоритель (репродуктор) Гидрофон (ультразвуковой передатчик-приемник) Обозначение

Переключающие устройства Конструктивные особенности выключателей и переключателей. Если контакт замыкается или размыкается раньше других, символ подвижной части дополняют коротким штрихом в сторону срабатывания. Фиксацию обозначают кружком на символе его неподвижной части Трансформаторы, работающие в широкой полосе частот, обозначают буквой Т, а их обмотки - римскими цифрами. Для обозначения обмоток можно использовать условную нумерацию их выводов.

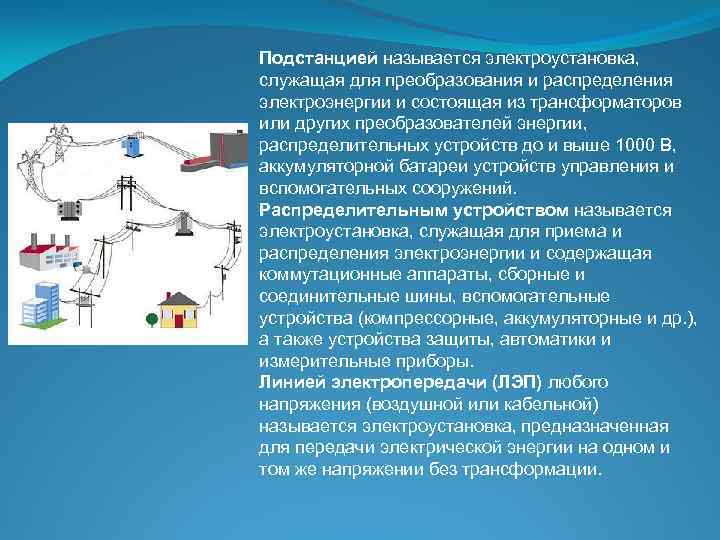

Подстанцией называется электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов или других преобразователей энергии, распределительных устройств до и выше 1000 В, аккумуляторной батареи устройств управления и вспомогательных сооружений. Распределительным устройством называется электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и др. ), а также устройства защиты, автоматики и измерительные приборы. Линией электропередачи (ЛЭП) любого напряжения (воздушной или кабельной) называется электроустановка, предназначенная для передачи электрической энергии на одном и том же напряжении без трансформации.

Примеры электросхем различных устройств Описание схемы Шесть диодов в параллельно-последовательном соединении включены последовательно с управляющей розеткой. Ток, протекающий через контакты розетки при включении в него какого-либо устройства, создает на цепочке диодов падение напряжения порядка 2 В. Это напряжение, ограниченное резистором R 1, включает триак D 7, который, в свою очередь, включает приборы в ведомых розетках. C 1 и R 2 образуют искрогасящую цепь, предназначенную для подавления выбросов напряжения при коммутации индуктивных нагрузок.

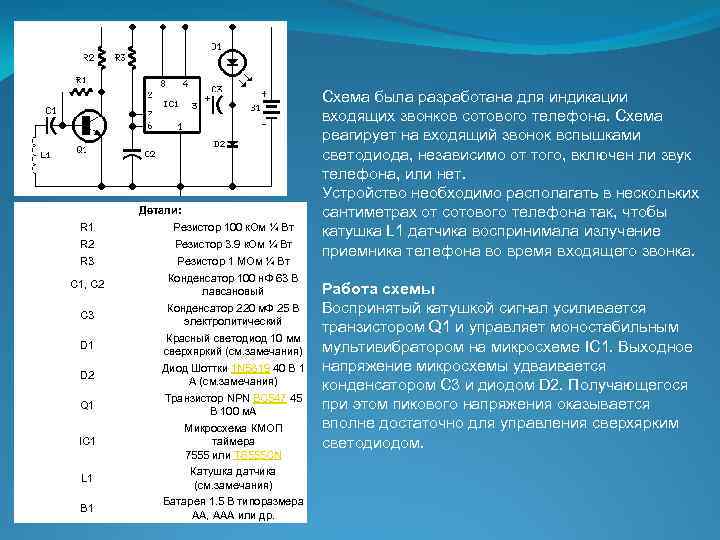

Детали: R 1 Резистор 100 к. Ом ¼ Вт R 2 Резистор 3. 9 к. Ом ¼ Вт R 3 Резистор 1 МОм ¼ Вт C 1, C 2 Конденсатор 100 н. Ф 63 В лавсановый C 3 Конденсатор 220 м. Ф 25 В электролитический D 1 Красный светодиод 10 мм сверхяркий (см. замечания) D 2 Диод Шоттки 1 N 5819 40 В 1 А (см. замечания) Q 1 Транзистор NPN BC 547 45 В 100 м. А IC 1 Микросхема КМОП таймера 7555 или TS 555 CN L 1 Катушка датчика (см. замечания) B 1 Батарея 1. 5 В типоразмера AA, AAA или др. Схема была разработана для индикации входящих звонков сотового телефона. Схема реагирует на входящий звонок вспышками светодиода, независимо от того, включен ли звук телефона, или нет. Устройство необходимо располагать в нескольких сантиметрах от сотового телефона так, чтобы катушка L 1 датчика воспринимала излучение приемника телефона во время входящего звонка. Работа схемы Воспринятый катушкой сигнал усиливается транзистором Q 1 и управляет моностабильным мультивибратором на микросхеме IC 1. Выходное напряжение микросхемы удваивается конденсатором C 3 и диодом D 2. Получающегося при этом пикового напряжения оказывается вполне достаточно для управления сверхярким светодиодом.

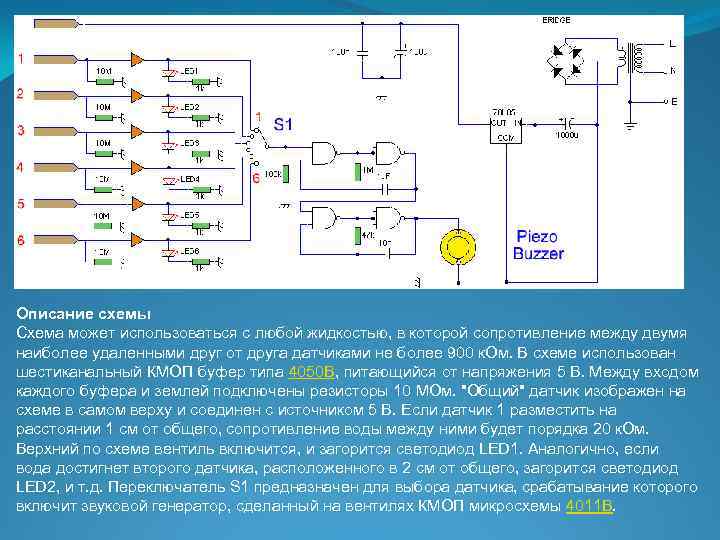

Описание схемы Схема может использоваться с любой жидкостью, в которой сопротивление между двумя наиболее удаленными друг от друга датчиками не более 900 к. Ом. В схеме использован шестиканальный КМОП буфер типа 4050 B, питающийся от напряжения 5 В. Между входом каждого буфера и землей подключены резисторы 10 МОм. "Общий" датчик изображен на схеме в самом верху и соединен с источником 5 В. Если датчик 1 разместить на расстоянии 1 см от общего, сопротивление воды между ними будет порядка 20 к. Ом. Верхний по схеме вентиль включится, и загорится светодиод LED 1. Аналогично, если вода достигнет второго датчика, расположенного в 2 см от общего, загорится светодиод LED 2, и т. д. Переключатель S 1 предназначен для выбора датчика, срабатывание которого включит звуковой генератор, сделанный на вентилях КМОП микросхемы 4011 B.

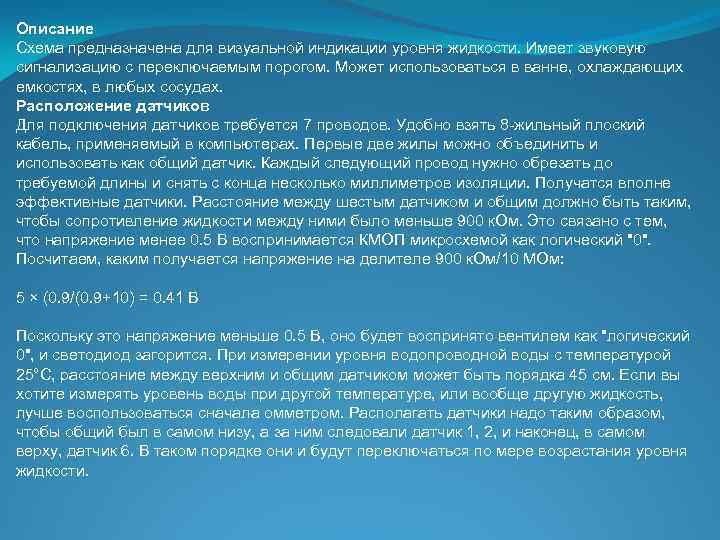

Описание Схема предназначена для визуальной индикации уровня жидкости. Имеет звуковую сигнализацию с переключаемым порогом. Может использоваться в ванне, охлаждающих емкостях, в любых сосудах. Расположение датчиков Для подключения датчиков требуется 7 проводов. Удобно взять 8 -жильный плоский кабель, применяемый в компьютерах. Первые две жилы можно объединить и использовать как общий датчик. Каждый следующий провод нужно обрезать до требуемой длины и снять с конца несколько миллиметров изоляции. Получатся вполне эффективные датчики. Расстояние между шестым датчиком и общим должно быть таким, чтобы сопротивление жидкости между ними было меньше 900 к. Ом. Это связано с тем, что напряжение менее 0. 5 В воспринимается КМОП микросхемой как логический "0". Посчитаем, каким получается напряжение на делителе 900 к. Ом/10 МОм: 5 × (0. 9/(0. 9+10) = 0. 41 В Поскольку это напряжение меньше 0. 5 В, оно будет воспринято вентилем как "логический 0", и светодиод загорится. При измерении уровня водопроводной воды с температурой 25°C, расстояние между верхним и общим датчиком может быть порядка 45 см. Если вы хотите измерять уровень воды при другой температуре, или вообще другую жидкость, лучше воспользоваться сначала омметром. Располагать датчики надо таким образом, чтобы общий был в самом низу, а за ним следовали датчик 1, 2, и наконец, в самом верху, датчик 6. В таком порядке они и будут переключаться по мере возрастания уровня жидкости.

Электрочайник Здесь мы видим блок Б 1, залитый компаундом. Сразу можно предположить, что это бестрансформаторный блок питания. На рис. виден его балластный конденсатор С 2. Два провода приходят из сети 220 вольт, два идёт на обкладки электролитического конденсатора на плате с электронными элементами Б 2. Судя по параметрам "электролита" 470 мкф Х 25 вольт в Б 2, предполагаем, что напряжение питания схемы 12 -15 вольт. Схема состоит из множества резисторов, шести транзисторов, диода, двух стабилитронов и микросхемы TS 555 IN, которая является таймером, т, е. реле времени. Суть работы блока Б 2 в том, что: 1. При кипячении воды (Вк 1), работает голубая подсветка внутри чайника (Лп 1, Лп 2) и непрерывно светятся "круговые" светодиоды Лс1 - Лс6. 2. При включении режима поддержания температуры (77 град - реле-датчик Т 3) выключателем Вк 2, "круговые" светодиоды Лс1 - Лс6 начинали мерцать. Вот для чего здесь электронные компоненты. Если не брать их во внимание, ничего сложного в этом электрочайнике нет.

Электроутюг В большинстве электроутюгов применяются терморегуляторы, трубчатые электронагреватели (ТЭНы) и установлены сигнальные лампы. Наличие в утюгах пароувлажнителя расширяет возможности его применения в быту, позволяя гладить ткани без предварительного их увлажнения. Электроутюги с терморегулятором и пароувлажнителем нагреваются при помощи трубчатого нагревательного элемента, залитого в алюминиевую подошву утюга. Утюг снабжен терморегулятором, который соединен с диском. На циферблате диска терморегулятора нанесено пять наименований тканей или символы, каждому из которых соответствует определенная температура нагрева подошвы.

На рис. показана конструкция блока контактов электроутюга. Биметаллическая пластина 11 расположена параллельно подошве утюга. При изгибе (под воздействием температуры) биметаллической пластины размыкатель 14 действует на прижимной лепесток 12 и размыкает контакты 1. При охлаждении подошвы утюга биметаллическая пластина принимает исходное положение, размыкатель опускается и контакты вновь замыкаются. Отжимной лепесток 13 поддерживает контакты в замкнутом состоянии, его положение устанавливается регулировочным винтом 6. На пластину 4 устанавливают диск терморегулятора. Кронштейн 3 ограничивает угол поворота диска.

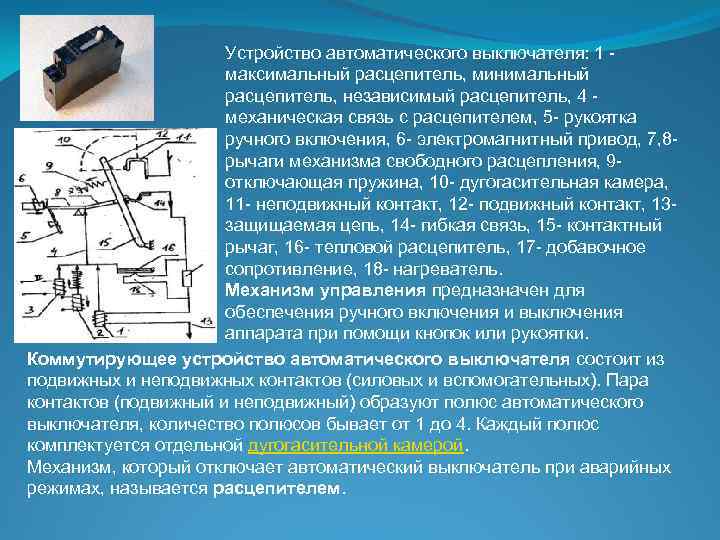

Устройство автоматического выключателя: 1 - максимальный расцепитель, минимальный расцепитель, независимый расцепитель, 4 - механическая связь с расцепителем, 5 - рукоятка ручного включения, 6 - электромагнитный привод, 7, 8 - рычаги механизма свободного расцепления, 9 - отключающая пружина, 10 - дугогасительная камера, 11 - неподвижный контакт, 12 - подвижный контакт, 13 - защищаемая цепь, 14 - гибкая связь, 15 - контактный рычаг, 16 - тепловой расцепитель, 17 - добавочное сопротивление, 18 - нагреватель. Механизм управления предназначен для обеспечения ручного включения и выключения аппарата при помощи кнопок или рукоятки. Коммутирующее устройство автоматического выключателя состоит из подвижных и неподвижных контактов (силовых и вспомогательных). Пара контактов (подвижный и неподвижный) образуют полюс автоматического выключателя, количество полюсов бывает от 1 до 4. Каждый полюс комплектуется отдельной дугогасительной камерой. Механизм, который отключает автоматический выключатель при аварийных режимах, называется расцепителем.

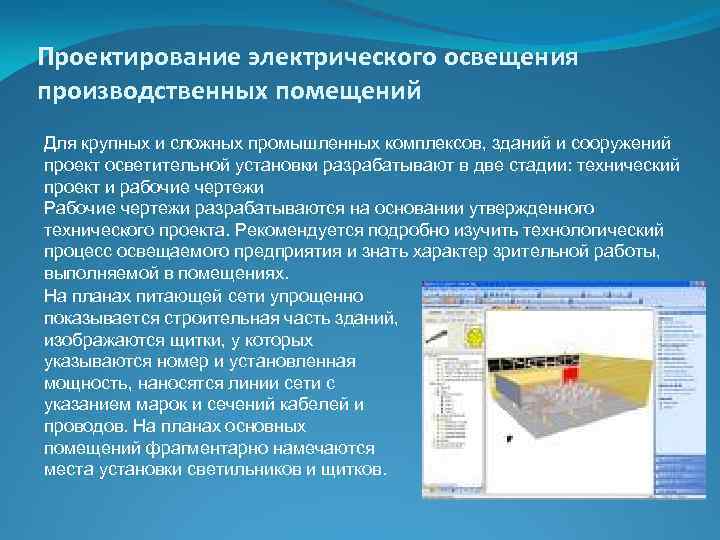

Проектирование электрического освещения производственных помещений Для крупных и сложных промышленных комплексов, зданий и сооружений проект осветительной установки разрабатывают в две стадии: технический проект и рабочие чертежи Рабочие чертежи разрабатываются на основании утвержденного технического проекта. Рекомендуется подробно изучить технологический процесс освещаемого предприятия и знать характер зрительной работы, выполняемой в помещениях. На планах питающей сети упрощенно показывается строительная часть зданий, изображаются щитки, у которых указываются номер и установленная мощность, наносятся линии сети с указанием марок и сечений кабелей и проводов. На планах основных помещений фрагментарно намечаются места установки светильников и щитков.

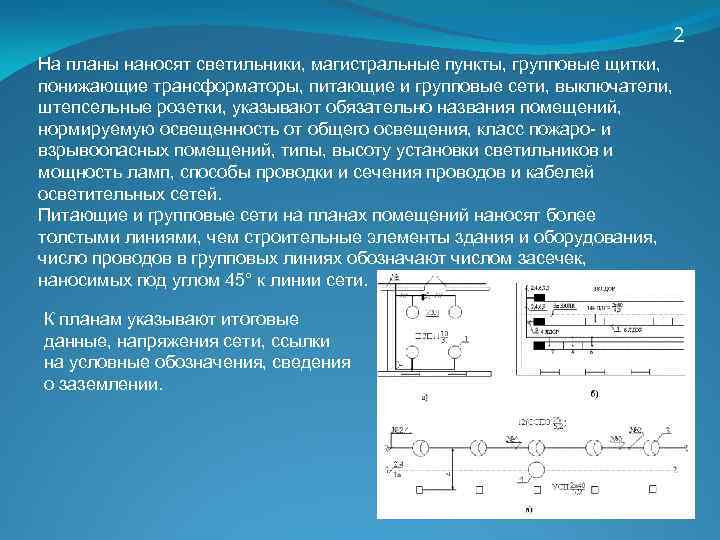

2 На планы наносят светильники, магистральные пункты, групповые щитки, понижающие трансформаторы, питающие и групповые сети, выключатели, штепсельные розетки, указывают обязательно названия помещений, нормируемую освещенность от общего освещения, класс пожаро- и взрывоопасных помещений, типы, высоту установки светильников и мощность ламп, способы проводки и сечения проводов и кабелей осветительных сетей. Питающие и групповые сети на планах помещений наносят более толстыми линиями, чем строительные элементы здания и оборудования, число проводов в групповых линиях обозначают числом засечек, наносимых под углом 45° к линии сети. К планам указывают итоговые данные, напряжения сети, ссылки на условные обозначения, сведения о заземлении.

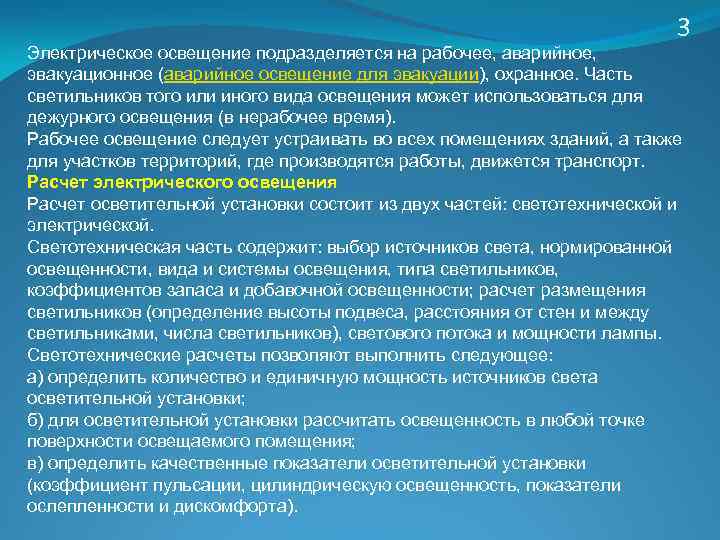

3 Электрическое освещение подразделяется на рабочее, аварийное, эвакуационное (аварийное освещение для эвакуации), охранное. Часть светильников того или иного вида освещения может использоваться для дежурного освещения (в нерабочее время). Рабочее освещение следует устраивать во всех помещениях зданий, а также для участков территорий, где производятся работы, движется транспорт. Расчет электрического освещения Расчет осветительной установки состоит из двух частей: светотехнической и электрической. Светотехническая часть содержит: выбор источников света, нормированной освещенности, вида и системы освещения, типа светильников, коэффициентов запаса и добавочной освещенности; расчет размещения светильников (определение высоты подвеса, расстояния от стен и между светильниками, числа светильников), светового потока и мощности лампы. Светотехнические расчеты позволяют выполнить следующее: а) определить количество и единичную мощность источников света осветительной установки; б) для осветительной установки рассчитать освещенность в любой точке поверхности освещаемого помещения; в) определить качественные показатели осветительной установки (коэффициент пульсации, цилиндрическую освещенность, показатели ослепленности и дискомфорта).

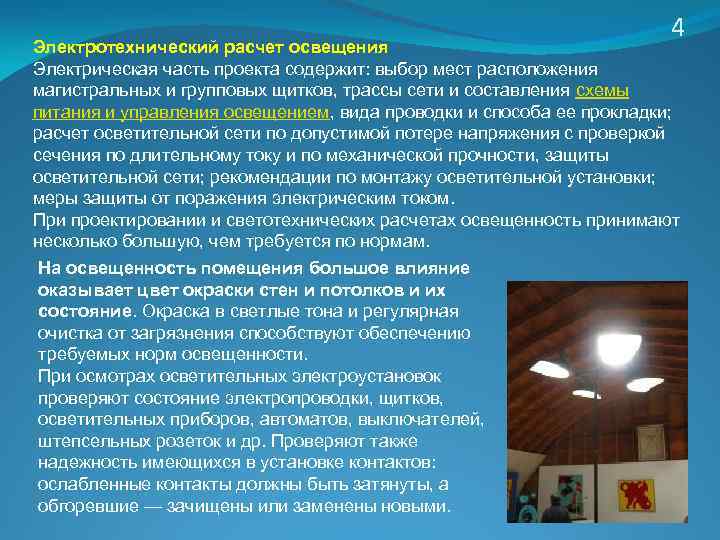

4 Электротехнический расчет освещения Электрическая часть проекта содержит: выбор мест расположения магистральных и групповых щитков, трассы сети и составления схемы питания и управления освещением, вида проводки и способа ее прокладки; расчет осветительной сети по допустимой потере напряжения с проверкой сечения по длительному току и по механической прочности, защиты осветительной сети; рекомендации по монтажу осветительной установки; меры защиты от поражения электрическим током. При проектировании и светотехнических расчетах освещенность принимают несколько большую, чем требуется по нормам. На освещенность помещения большое влияние оказывает цвет окраски стен и потолков и их состояние. Окраска в светлые тона и регулярная очистка от загрязнения способствуют обеспечению требуемых норм освещенности. При осмотрах осветительных электроустановок проверяют состояние электропроводки, щитков, осветительных приборов, автоматов, выключателей, штепсельных розеток и др. Проверяют также надежность имеющихся в установке контактов: ослабленные контакты должны быть затянуты, а обгоревшие — зачищены или заменены новыми.

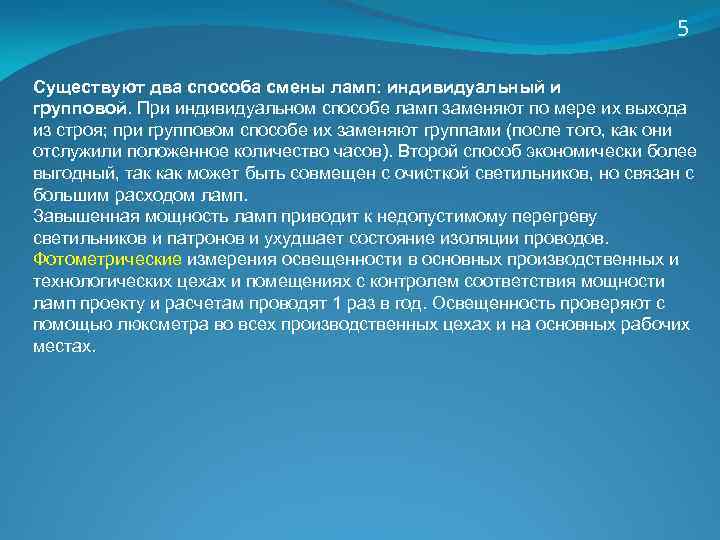

5 Существуют два способа смены ламп: индивидуальный и групповой. При индивидуальном способе ламп заменяют по мере их выхода из строя; при групповом способе их заменяют группами (после того, как они отслужили положенное количество часов). Второй способ экономически более выгодный, так как может быть совмещен с очисткой светильников, но связан с большим расходом ламп. Завышенная мощность ламп приводит к недопустимому перегреву светильников и патронов и ухудшает состояние изоляции проводов. Фотометрические измерения освещенности в основных производственных и технологических цехах и помещениях с контролем соответствия мощности ламп проекту и расчетам проводят 1 раз в год. Освещенность проверяют с помощью люксметра во всех производственных цехах и на основных рабочих местах.

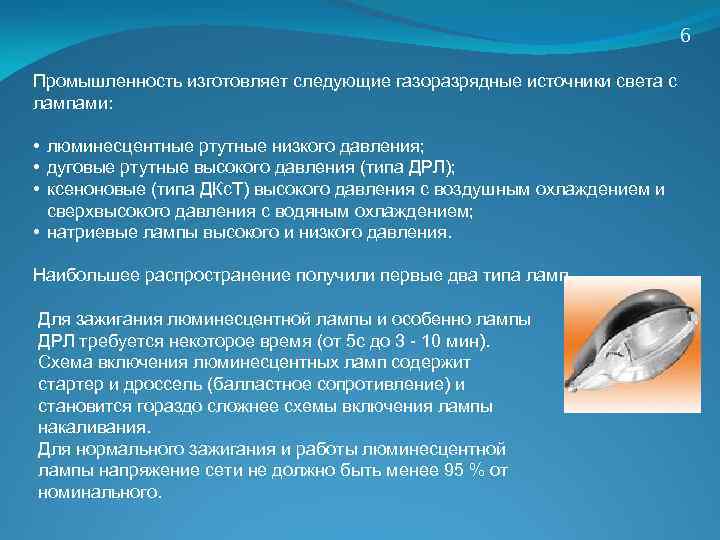

6 Промышленность изготовляет следующие газоразрядные источники света с лампами: • люминесцентные ртутные низкого давления; • дуговые ртутные высокого давления (типа ДРЛ); • ксеноновые (типа ДКс. Т) высокого давления с воздушным охлаждением и сверхвысокого давления с водяным охлаждением; • натриевые лампы высокого и низкого давления. Наибольшее распространение получили первые два типа ламп. Для зажигания люминесцентной лампы и особенно лампы ДРЛ требуется некоторое время (от 5 с до 3 - 10 мин). Схема включения люминесцентных ламп содержит стартер и дроссель (балластное сопротивление) и становится гораздо сложнее схемы включения лампы накаливания. Для нормального зажигания и работы люминесцентной лампы напряжение сети не должно быть менее 95 % от номинального.

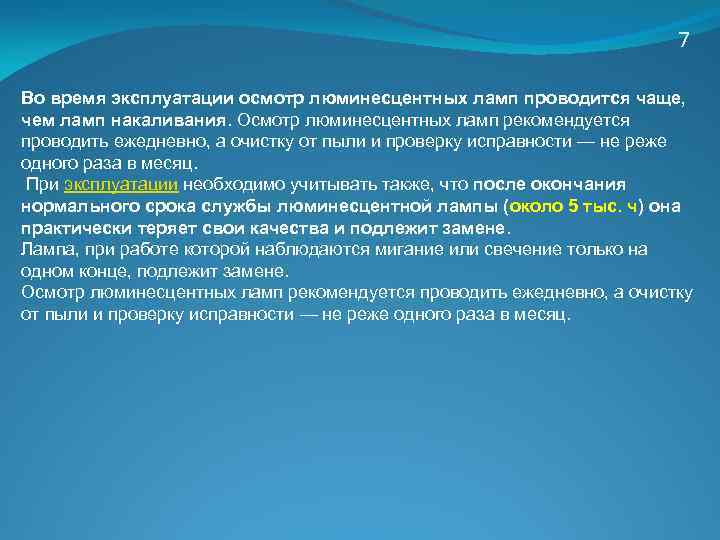

7 Во время эксплуатации осмотр люминесцентных ламп проводится чаще, чем ламп накаливания. Осмотр люминесцентных ламп рекомендуется проводить ежедневно, а очистку от пыли и проверку исправности — не реже одного раза в месяц. При эксплуатации необходимо учитывать также, что после окончания нормального срока службы люминесцентной лампы (около 5 тыс. ч) она практически теряет свои качества и подлежит замене. Лампа, при работе которой наблюдаются мигание или свечение только на одном конце, подлежит замене. Осмотр люминесцентных ламп рекомендуется проводить ежедневно, а очистку от пыли и проверку исправности — не реже одного раза в месяц.

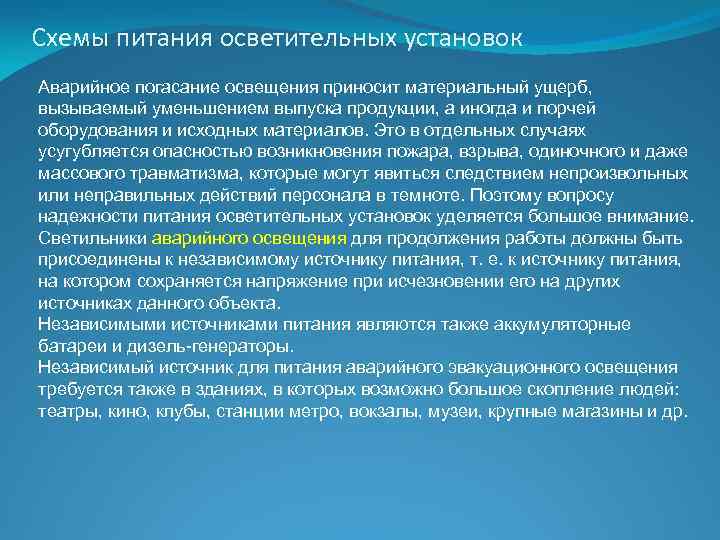

Схемы питания осветительных установок Аварийное погасание освещения приносит материальный ущерб, вызываемый уменьшением выпуска продукции, а иногда и порчей оборудования и исходных материалов. Это в отдельных случаях усугубляется опасностью возникновения пожара, взрыва, одиночного и даже массового травматизма, которые могут явиться следствием непроизвольных или неправильных действий персонала в темноте. Поэтому вопросу надежности питания осветительных установок уделяется большое внимание. Светильники аварийного освещения для продолжения работы должны быть присоединены к независимому источнику питания, т. е. к источнику питания, на котором сохраняется напряжение при исчезновении его на других источниках данного объекта. Независимыми источниками питания являются также аккумуляторные батареи и дизель-генераторы. Независимый источник для питания аварийного эвакуационного освещения требуется также в зданиях, в которых возможно большое скопление людей: театры, кино, клубы, станции метро, вокзалы, музеи, крупные магазины и др.

Схемы питания осветительных установок При наличии на объекте одной однотрансформаторной подстанции (рис. 1) питание различных нагрузок (силовых, рабочего и аварийного освещения) рекомендуется производить самостоятельными питающими линиями от шин низшего напряжения трансформаторной подстанции. В этом случае погасание всего освещения возможно лишь при выходе из строя трансформатора, что практически бывает редко. Схема питания осветительной установки от одной однотрансформаторной подстанции: 1 - трансформаторная подстанция, 2 - силовая нагрузка, 3 - рабочее освещение, 4 - аварийное освещение.

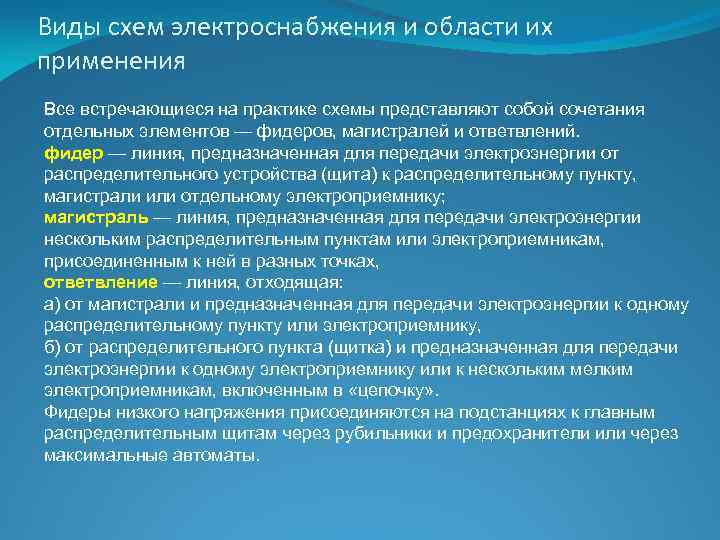

Виды схем электроснабжения и области их применения Все встречающиеся на практике схемы представляют собой сочетания отдельных элементов — фидеров, магистралей и ответвлений. фидер — линия, предназначенная для передачи электроэнергии от распределительного устройства (щита) к распределительному пункту, магистрали или отдельному электроприемнику; магистраль — линия, предназначенная для передачи электроэнергии нескольким распределительным пунктам или электроприемникам, присоединенным к ней в разных точках, ответвление — линия, отходящая: а) от магистрали и предназначенная для передачи электроэнергии к одному распределительному пункту или электроприемнику, б) от распределительного пункта (щитка) и предназначенная для передачи электроэнергии к одному электроприемнику или к нескольким мелким электроприемникам, включенным в «цепочку» . Фидеры низкого напряжения присоединяются на подстанциях к главным распределительным щитам через рубильники и предохранители или через максимальные автоматы.

2 Схемы распределения электрической энергии от подстанций к электроприемникам: а — радиальная; б — магистральная с сосредоточенными нагрузками; в — магистральная с распределенной нагрузкой. Основные положения, которыми необходимо руководствоваться при этом, сводятся к следующему: а) протяженность фидеров и магистралей должна быть минимальной и трасса их должна быть удобной и доступной; б) должны быть сведены к минимуму и вообще исключены случаи обратного (по отношению к направлению потока электроэнергии) питания электроприемников; в) распределительные пункты должны размещаться в местах, удобных для обслуживания, в то же время не мешать производственной работе и не загромождать проходов.

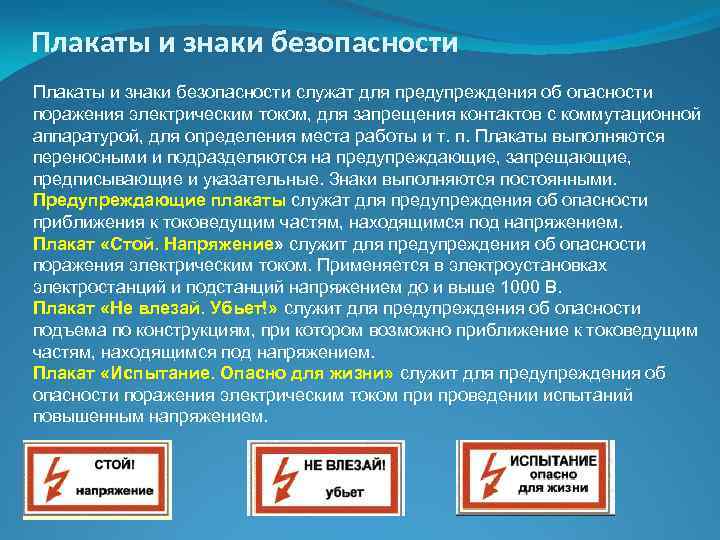

Плакаты и знаки безопасности служат для предупреждения об опасности поражения электрическим током, для запрещения контактов с коммутационной аппаратурой, для определения места работы и т. п. Плакаты выполняются переносными и подразделяются на предупреждающие, запрещающие, предписывающие и указательные. Знаки выполняются постоянными. Предупреждающие плакаты служат для предупреждения об опасности приближения к токоведущим частям, находящимся под напряжением. Плакат «Стой. Напряжение» служит для предупреждения об опасности поражения электрическим током. Применяется в электроустановках электростанций и подстанций напряжением до и выше 1000 В. Плакат «Не влезай. Убьет!» служит для предупреждения об опасности подъема по конструкциям, при котором возможно приближение к токоведущим частям, находящимся под напряжением. Плакат «Испытание. Опасно для жизни» служит для предупреждения об опасности поражения электрическим током при проведении испытаний повышенным напряжением.

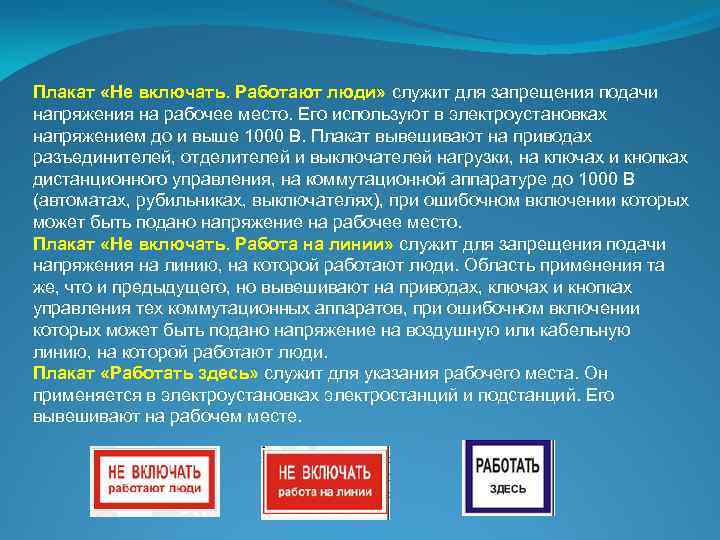

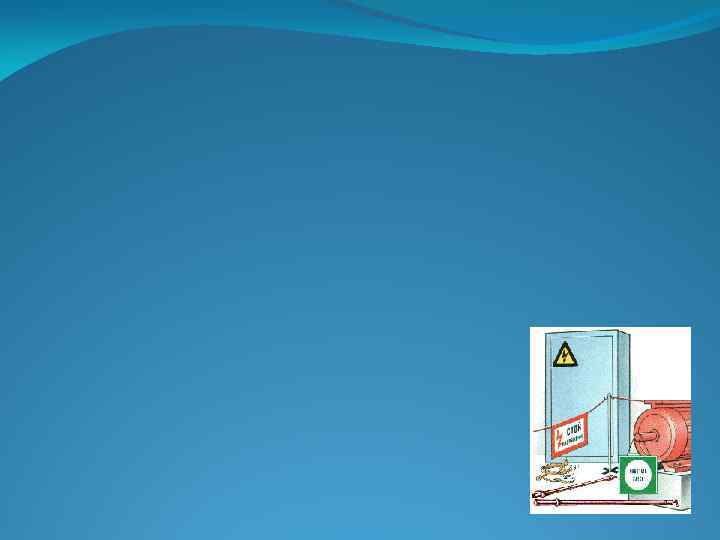

Плакат «Не включать. Работают люди» служит для запрещения подачи напряжения на рабочее место. Его используют в электроустановках напряжением до и выше 1000 В. Плакат вывешивают на приводах разъединителей, отделителей и выключателей нагрузки, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В (автоматах, рубильниках, выключателях), при ошибочном включении которых может быть подано напряжение на рабочее место. Плакат «Не включать. Работа на линии» служит для запрещения подачи напряжения на линию, на которой работают люди. Область применения та же, что и предыдущего, но вывешивают на приводах, ключах и кнопках управления тех коммутационных аппаратов, при ошибочном включении которых может быть подано напряжение на воздушную или кабельную линию, на которой работают люди. Плакат «Работать здесь» служит для указания рабочего места. Он применяется в электроустановках электростанций и подстанций. Его вывешивают на рабочем месте.

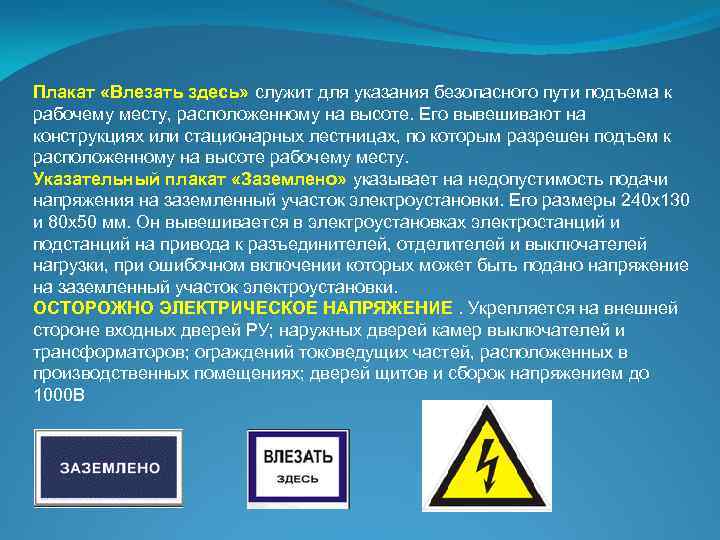

Плакат «Влезать здесь» служит для указания безопасного пути подъема к рабочему месту, расположенному на высоте. Его вывешивают на конструкциях или стационарных лестницах, по которым разрешен подъем к расположенному на высоте рабочему месту. Указательный плакат «Заземлено» указывает на недопустимость подачи напряжения на заземленный участок электроустановки. Его размеры 240 x 130 и 80 x 50 мм. Он вывешивается в электроустановках электростанций и подстанций на привода к разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки. ОСТОРОЖНО ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ. Укрепляется на внешней стороне входных дверей РУ; наружных дверей камер выключателей и трансформаторов; ограждений токоведущих частей, расположенных в производственных помещениях; дверей щитов и сборок напряжением до 1000 В

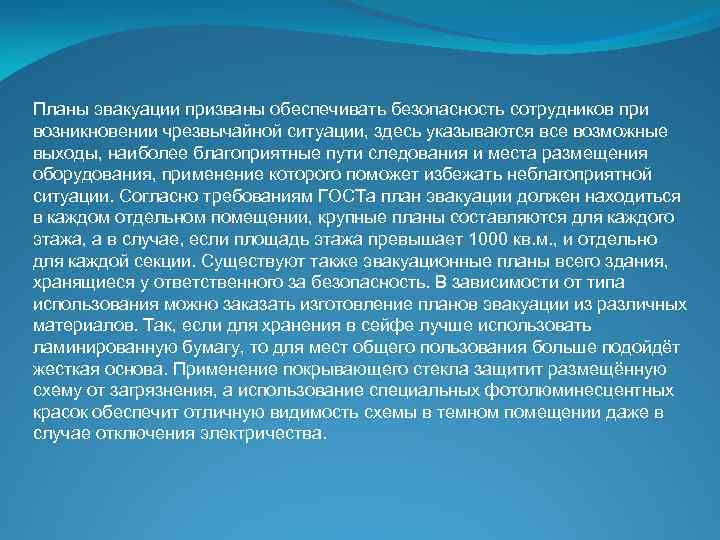

Планы эвакуации призваны обеспечивать безопасность сотрудников при возникновении чрезвычайной ситуации, здесь указываются все возможные выходы, наиболее благоприятные пути следования и места размещения оборудования, применение которого поможет избежать неблагоприятной ситуации. Согласно требованиям ГОСТа план эвакуации должен находиться в каждом отдельном помещении, крупные планы составляются для каждого этажа, а в случае, если площадь этажа превышает 1000 кв. м. , и отдельно для каждой секции. Существуют также эвакуационные планы всего здания, хранящиеся у ответственного за безопасность. В зависимости от типа использования можно заказать изготовление планов эвакуации из различных материалов. Так, если для хранения в сейфе лучше использовать ламинированную бумагу, то для мест общего пользования больше подойдёт жесткая основа. Применение покрывающего стекла защитит размещённую схему от загрязнения, а использование специальных фотолюминесцентных красок обеспечит отличную видимость схемы в темном помещении даже в случае отключения электричества.

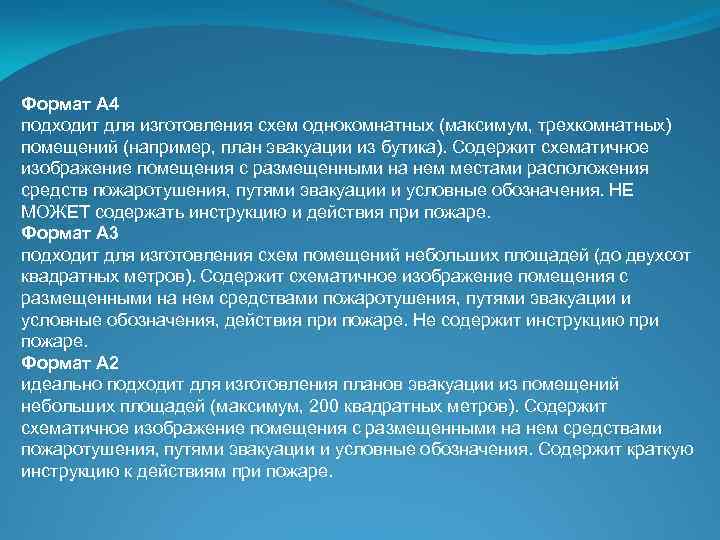

Формат А 4 подходит для изготовления схем однокомнатных (максимум, трехкомнатных) помещений (например, план эвакуации из бутика). Содержит схематичное изображение помещения с размещенными на нем местами расположения средств пожаротушения, путями эвакуации и условные обозначения. НЕ МОЖЕТ содержать инструкцию и действия при пожаре. Формат А 3 подходит для изготовления схем помещений небольших площадей (до двухсот квадратных метров). Содержит схематичное изображение помещения с размещенными на нем средствами пожаротушения, путями эвакуации и условные обозначения, действия при пожаре. Не содержит инструкцию при пожаре. Формат А 2 идеально подходит для изготовления планов эвакуации из помещений небольших площадей (максимум, 200 квадратных метров). Содержит схематичное изображение помещения с размещенными на нем средствами пожаротушения, путями эвакуации и условные обозначения. Содержит краткую инструкцию к действиям при пожаре.

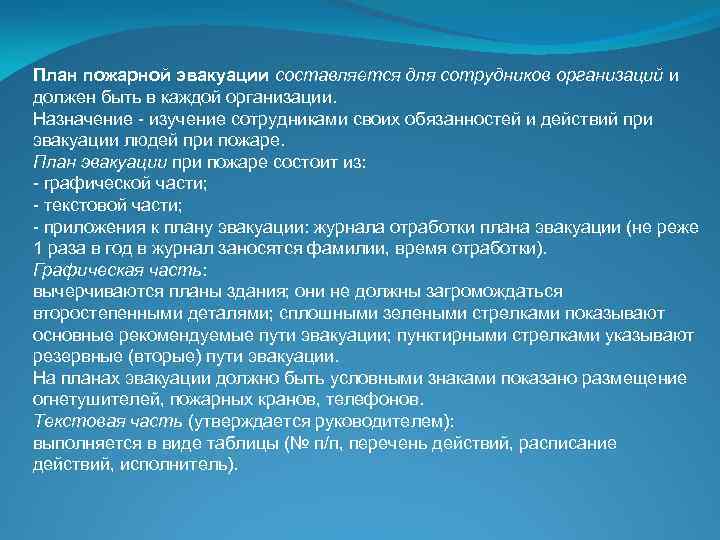

План пожарной эвакуации составляется для сотрудников организаций и должен быть в каждой организации. Назначение - изучение сотрудниками своих обязанностей и действий при эвакуации людей при пожаре. План эвакуации при пожаре состоит из: - графической части; - текстовой части; - приложения к плану эвакуации: журнала отработки плана эвакуации (не реже 1 раза в год в журнал заносятся фамилии, время отработки). Графическая часть: вычерчиваются планы здания; они не должны загромождаться второстепенными деталями; сплошными зелеными стрелками показывают основные рекомендуемые пути эвакуации; пунктирными стрелками указывают резервные (вторые) пути эвакуации. На планах эвакуации должно быть условными знаками показано размещение огнетушителей, пожарных кранов, телефонов. Текстовая часть (утверждается руководителем): выполняется в виде таблицы (№ п/п, перечень действий, расписание действий, исполнитель).

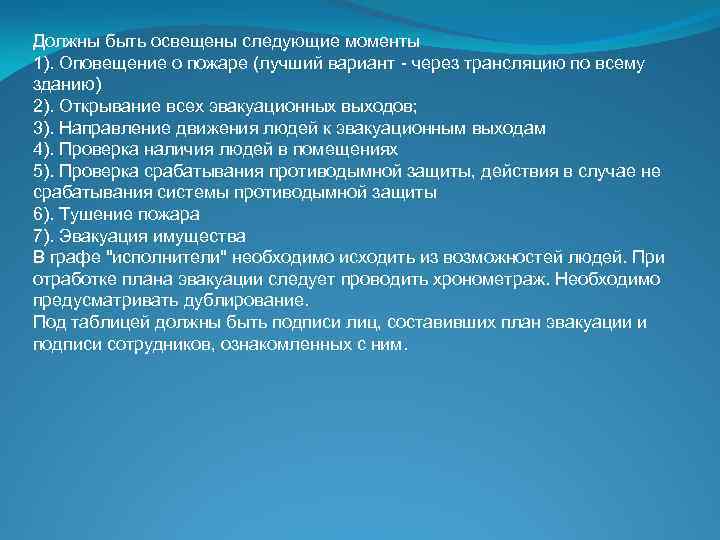

Должны быть освещены следующие моменты 1). Оповещение о пожаре (лучший вариант - через трансляцию по всему зданию) 2). Открывание всех эвакуационных выходов; 3). Направление движения людей к эвакуационным выходам 4). Проверка наличия людей в помещениях 5). Проверка срабатывания противодымной защиты, действия в случае не срабатывания системы противодымной защиты 6). Тушение пожара 7). Эвакуация имущества В графе "исполнители" необходимо исходить из возможностей людей. При отработке плана эвакуации следует проводить хронометраж. Необходимо предусматривать дублирование. Под таблицей должны быть подписи лиц, составивших план эвакуации и подписи сотрудников, ознакомленных с ним.

Индивидуальные планы эвакуации Индивидуальный план эвакуации при пожаре должен быть гостиницах и общежитиях, кемпингах и т. п. заведениях. Составляются для посетителей. Назначение - информирование посетителей о необходимых действиях при пожаре. Состоит из: а) графической части б) текстовой части (действия посетителя в номере и вне номера) в) памятки о мерах пожарной безопасности.

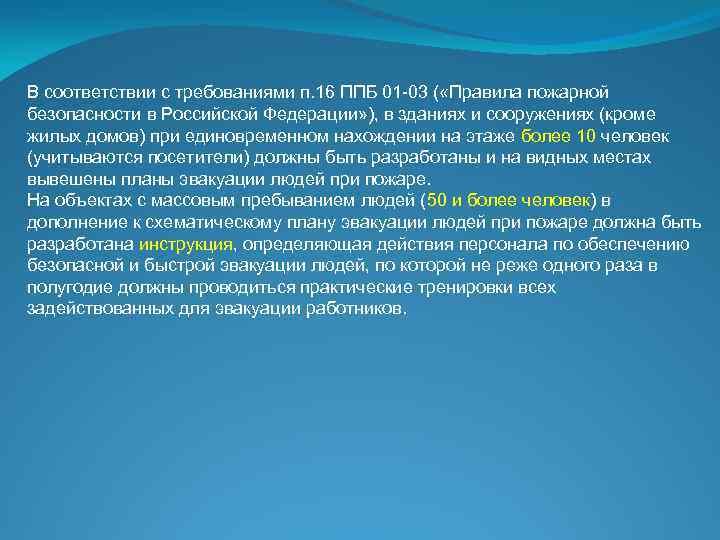

В соответствии с требованиями п. 16 ППБ 01 -03 ( «Правила пожарной безопасности в Российской Федерации» ), в зданиях и сооружениях (кроме жилых домов) при единовременном нахождении на этаже более 10 человек (учитываются посетители) должны быть разработаны и на видных местах вывешены планы эвакуации людей при пожаре. На объектах с массовым пребыванием людей (50 и более человек) в дополнение к схематическому плану эвакуации людей при пожаре должна быть разработана инструкция, определяющая действия персонала по обеспечению безопасной и быстрой эвакуации людей, по которой не реже одного раза в полугодие должны проводиться практические тренировки всех задействованных для эвакуации работников.

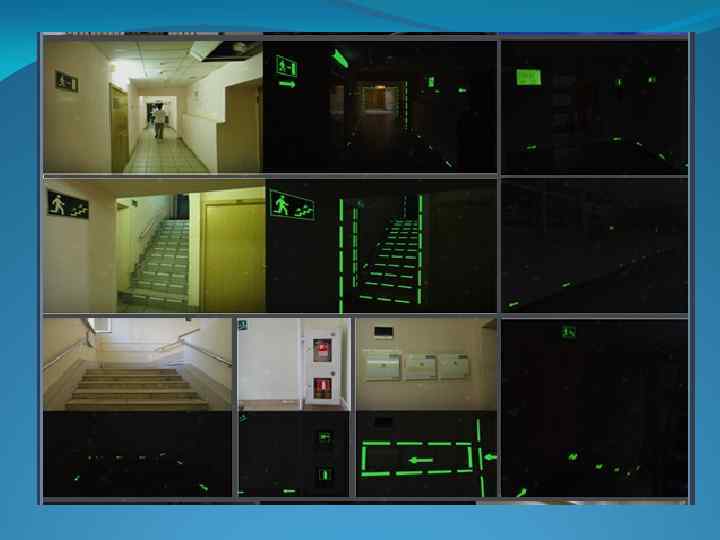

Цвета сигнальные, знаки безопасности, план эвакуации, контурная и сигнальная разметка в ассортименте ГОСТ Р 12. 2. 143 -2009 и НПБ 160 -97 время послесвечения до 36 часов. Аналог, В 100 раз дешевле световых указателей аварийного и эвакуационного назначения.

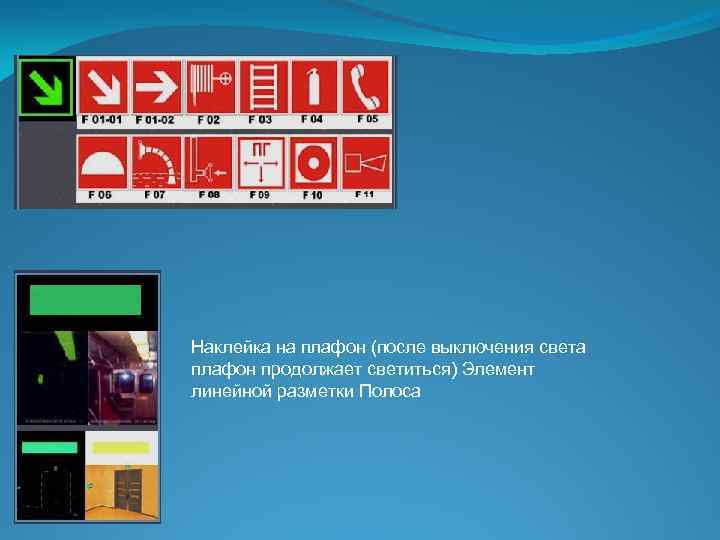

Наклейка на плафон (после выключения света плафон продолжает светиться) Элемент линейной разметки Полоса

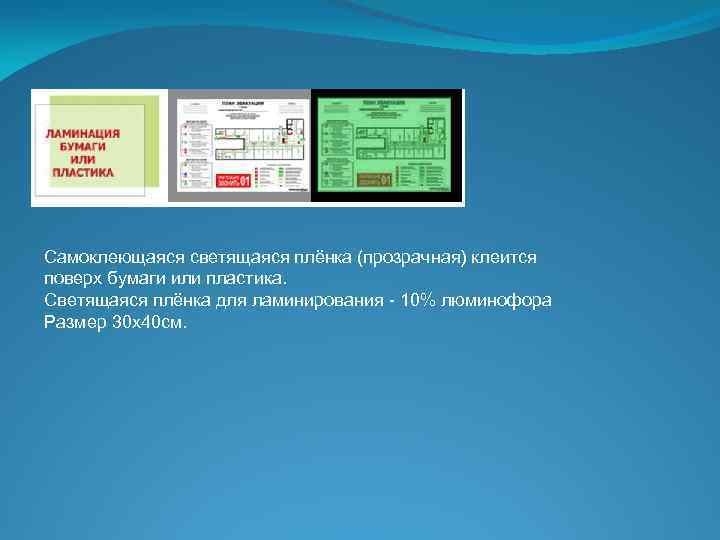

Самоклеющаяся светящаяся плёнка (прозрачная) клеится поверх бумаги или пластика. Светящаяся плёнка для ламинирования - 10% люминофора Размер 30 х40 см.

Для каких целей необходимо проводить расчет категорий по взрывопожарной и пожарной опасности? Категории по взрывопожарной и пожарной опасности определяются для установления нормативных требований к противопожарной защите зданий (помещений): выбрать необходимый тип противопожарной защиты; установить автоматическую пожарную сигнализацию или автоматическую установку пожаротушения; вообще не оборудовать никакими системами. Категории помещений и зданий определяются как правило на стадии проектирования зданий и сооружений в соответствии с нормами по пожарной безопасности и ведомственными нормами технологического проектирования, а также при изменении функционального назначения зданий (помещений).

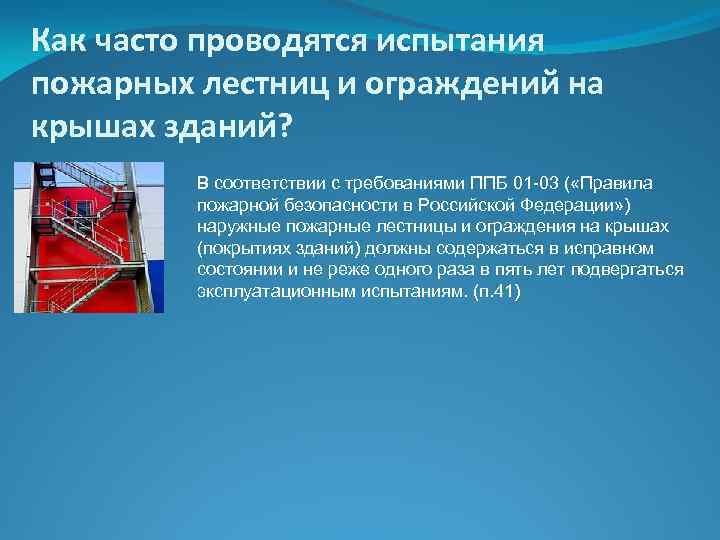

Как часто проводятся испытания пожарных лестниц и ограждений на крышах зданий? В соответствии с требованиями ППБ 01 -03 ( «Правила пожарной безопасности в Российской Федерации» ) наружные пожарные лестницы и ограждения на крышах (покрытиях зданий) должны содержаться в исправном состоянии и не реже одного раза в пять лет подвергаться эксплуатационным испытаниям. (п. 41)

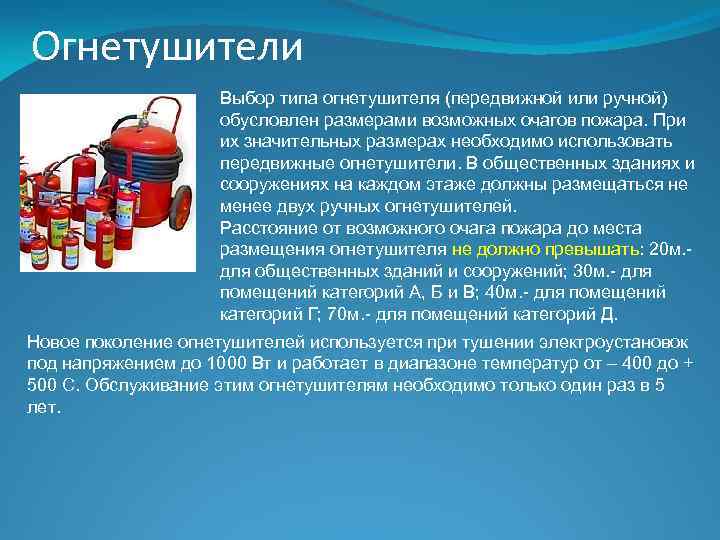

Огнетушители Выбор типа огнетушителя (передвижной или ручной) обусловлен размерами возможных очагов пожара. При их значительных размерах необходимо использовать передвижные огнетушители. В общественных зданиях и сооружениях на каждом этаже должны размещаться не менее двух ручных огнетушителей. Расстояние от возможного очага пожара до места размещения огнетушителя не должно превышать: 20 м. - для общественных зданий и сооружений; 30 м. - для помещений категорий А, Б и В; 40 м. - для помещений категорий Г; 70 м. - для помещений категорий Д. Новое поколение огнетушителей используется при тушении электроустановок под напряжением до 1000 Вт и работает в диапазоне температур от – 400 до + 500 С. Обслуживание этим огнетушителям необходимо только один раз в 5 лет.

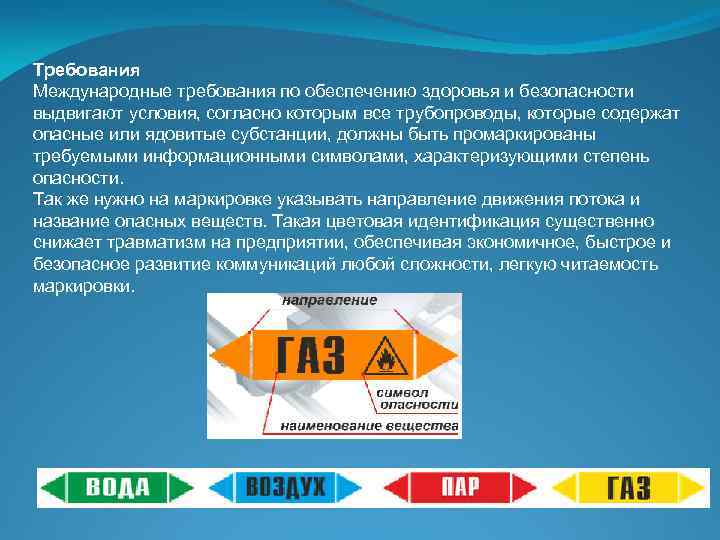

Требования Международные требования по обеспечению здоровья и безопасности выдвигают условия, согласно которым все трубопроводы, которые содержат опасные или ядовитые субстанции, должны быть промаркированы требуемыми информационными символами, характеризующими степень опасности. Так же нужно на маркировке указывать направление движения потока и название опасных веществ. Такая цветовая идентификация существенно снижает травматизм на предприятии, обеспечивая экономичное, быстрое и безопасное развитие коммуникаций любой сложности, легкую читаемость маркировки.

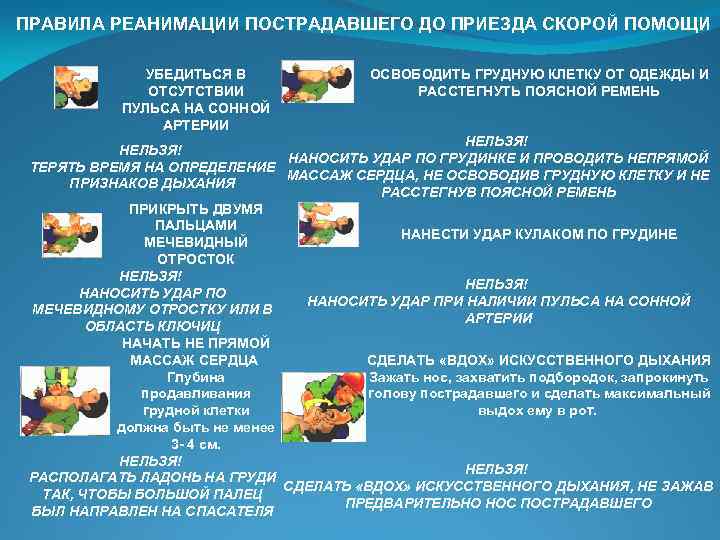

ПРАВИЛА РЕАНИМАЦИИ ПОСТРАДАВШЕГО ДО ПРИЕЗДА СКОРОЙ ПОМОЩИ УБЕДИТЬСЯ В ОТСУТСТВИИ ПУЛЬСА НА СОННОЙ АРТЕРИИ ОСВОБОДИТЬ ГРУДНУЮ КЛЕТКУ ОТ ОДЕЖДЫ И РАССТЕГНУТЬ ПОЯСНОЙ РЕМЕНЬ НЕЛЬЗЯ! НАНОСИТЬ УДАР ПО ГРУДИНКЕ И ПРОВОДИТЬ НЕПРЯМОЙ ТЕРЯТЬ ВРЕМЯ НА ОПРЕДЕЛЕНИЕ МАССАЖ СЕРДЦА, НЕ ОСВОБОДИВ ГРУДНУЮ КЛЕТКУ И НЕ ПРИЗНАКОВ ДЫХАНИЯ РАССТЕГНУВ ПОЯСНОЙ РЕМЕНЬ ПРИКРЫТЬ ДВУМЯ ПАЛЬЦАМИ НАНЕСТИ УДАР КУЛАКОМ ПО ГРУДИНЕ МЕЧЕВИДНЫЙ ОТРОСТОК НЕЛЬЗЯ! НАНОСИТЬ УДАР ПО НАНОСИТЬ УДАР ПРИ НАЛИЧИИ ПУЛЬСА НА СОННОЙ МЕЧЕВИДНОМУ ОТРОСТКУ ИЛИ В АРТЕРИИ ОБЛАСТЬ КЛЮЧИЦ НАЧАТЬ НЕ ПРЯМОЙ МАССАЖ СЕРДЦА СДЕЛАТЬ «ВДОХ» ИСКУССТВЕННОГО ДЫХАНИЯ Глубина Зажать нос, захватить подбородок, запрокинуть продавливания голову пострадавшего и сделать максимальный грудной клетки выдох ему в рот. должна быть не менее 3 - 4 см. НЕЛЬЗЯ! РАСПОЛАГАТЬ ЛАДОНЬ НА ГРУДИ СДЕЛАТЬ «ВДОХ» ИСКУССТВЕННОГО ДЫХАНИЯ, НЕ ЗАЖАВ ТАК, ЧТОБЫ БОЛЬШОЙ ПАЛЕЦ ПРЕДВАРИТЕЛЬНО НОС ПОСТРАДАВШЕГО БЫЛ НАПРАВЛЕН НА СПАСАТЕЛЯ

ВЫПОЛНЯТЬ КОМПЛЕКС РЕАНИМАЦИИ ПРИ СУЖЕНИИ ЗРАЧКОВ, НО ОТСУТСТВИИ СЕРДЦЕБИЕНИЯ РЕАНИМАЦИЮ НУЖНО ПРОВОДИТЬ ДО ПРИБЫТИЯ МЕДПЕРСОНАЛА ПРАВИЛА ВЫПОЛНЕНИЯ - Вне зависимости от количества спасателей выполняется 2 «вдоха» искусственного дыхания делают после 30 надавливаний на грудину. - Для быстрого возврата крови к сердцу - приподнять ноги пострадавшего. - Для сохранения жизни головного мозга - приложить холод к голове. - Для удаления воздуха из желудка - повернуть пострадавшего на живот и надавить кулаками ниже пупка. ОРГАНИЗОВАТЬ ДЕЙСТВИЯ ПАРТНЕРОВ ПЕРВЫЙ СПАСАТЕЛЬ проводит непрямой массаж сердца, отдает НЕЛЬЗЯ! команду «Вдох!» и контролирует эффективность РАСПОЛАГАТЬСЯ СПАСАТЕЛЯМ ДРУГ НАПРОТИВ ДРУГА И ОБХОДИТЬ ПАРТНЕРА вдоха по подъему грудной клетки. ВТОРОЙ СПАСАТЕЛЬ СЗАДИ проводит искусственное дыхание, контролирует реакцию зрачков, пульс на сонной артерии и информирует партнеров о состоянии пострадавшего: «Есть реакция зрачков! Нет пульса! Есть пульс!» и т. п. ТРЕТИЙ СПАСАТЕЛЬ приподнимает ноги пострадавшего для лучшего притока крови к сердцу и готовится к смене партнера, выполняющего непрямой массаж сердца.

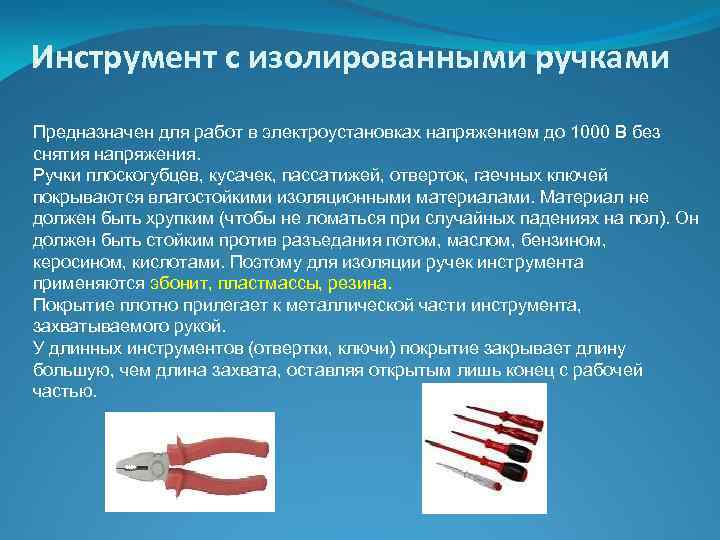

Инструмент с изолированными ручками Предназначен для работ в электроустановках напряжением до 1000 В без снятия напряжения. Ручки плоскогубцев, кусачек, пассатижей, отверток, гаечных ключей покрываются влагостойкими изоляционными материалами. Материал не должен быть хрупким (чтобы не ломаться при случайных падениях на пол). Он должен быть стойким против разъедания потом, маслом, бензином, керосином, кислотами. Поэтому для изоляции ручек инструмента применяются эбонит, пластмассы, резина. Покрытие плотно прилегает к металлической части инструмента, захватываемого рукой. У длинных инструментов (отвертки, ключи) покрытие закрывает длину большую, чем длина захвата, оставляя открытым лишь конец с рабочей частью.

При работах с помощью инструмента с изолированными ручками на токоведущих частях без снятия напряжения в электроустановках напряжением 220 - 380 В должны применяться диэлектрические перчатки и галоши. Необходимость этого требования обусловлена тем, что не исключена возможность прикосновения к токоведущим частям рукой, в которой нет инструмента с изолированной ручкой. Например, требуется второй рукой поддержать отвинчиваемую деталь, гайку и т. д. Перчатка может быть надета на руку, в которой нет инструмента. Нельзя работать инструментом с изолированными ручками в таких местах, где рабочая часть инструмента может случайно замкнуть токоведущие части между собой или на землю.
