Техника для работы в питомнике Подготовила студентка 4

Техника для работы в питомнике Подготовила студентка 4 курса 8 группы ЛХФ Тишкевич Екатерина

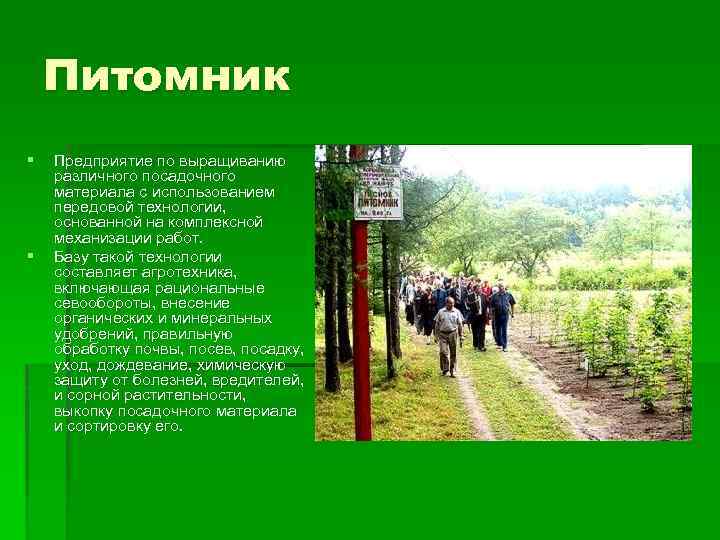

Питомник § § Предприятие по выращиванию различного посадочного материала с использованием передовой технологии, основанной на комплексной механизации работ. Базу такой технологии составляет агротехника, включающая рациональные севообороты, внесение органических и минеральных удобрений, правильную обработку почвы, посев, посадку, уход, дождевание, химическую защиту от болезней, вредителей, и сорной растительности, выкопку посадочного материала и сортировку его.

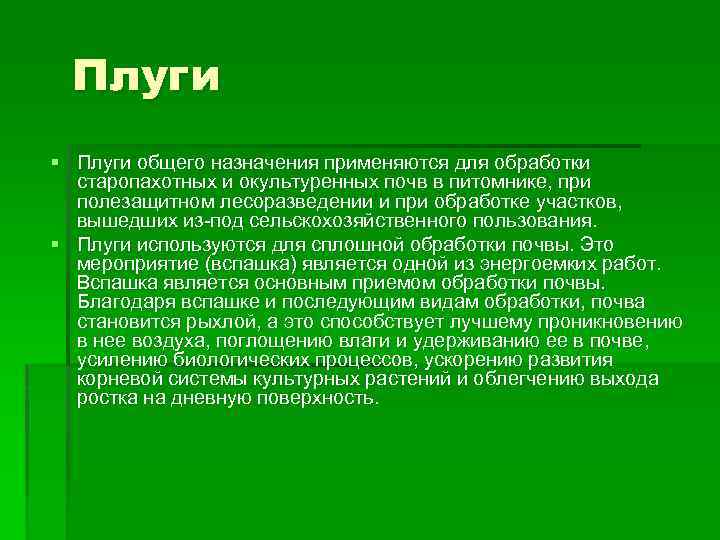

Плуги § Плуги общего назначения применяются для обработки старопахотных и окультуренных почв в питомнике, при полезащитном лесоразведении и при обработке участков, вышедших из-под сельскохозяйственного пользования. § Плуги используются для сплошной обработки почвы. Это мероприятие (вспашка) является одной из энергоемких работ. Вспашка является основным приемом обработки почвы. Благодаря вспашке и последующим видам обработки, почва становится рыхлой, а это способствует лучшему проникновению в нее воздуха, поглощению влаги и удерживанию ее в почве, усилению биологических процессов, ускорению развития корневой системы культурных растений и облегчению выхода ростка на дневную поверхность.

Плуг лемешный навесной ПЛН-4 -35 § а – схема плуга; б – установка предплужника и дискового ножа; 1 – предплужник, 2 – лемех основного корпуса плуга, 3 – стойка корпуса, 4 – рама, 5 – винт, 6 – навесное устройство, 7 – стремянка, 8 – опорное колесо, 9 – стойка предплужника, 10 – дисковый нож, 11 – установочный угольниклинейка

Плуг лесной ПКЛ-70 основное орудие для нарезки борозд шириной 0, 7 м на глубину до 12 см под посадку лесных культур на не раскорчеванных вырубках с дренированными почвами, очищенными от порубочных остатков, и количеством пней, обеспечивающем проходимость агрегата. Плуг агрегатируется с тракторами тяговых классов 14… 30 к. Н с помощью навесного устройства, которое обеспечивает регулировку глубины обработки с помощью отверстий в кронштейнах, и положения продольных тяг и регулировочным винтом центральной тяги механизма навески трактора.

Противопожарный плуг ПДП-1, 2 § служат для создания минерализованных противопожарных полос на разрывах, вдоль дорог, по границам лугов и пастбищ.

Фреза лесная унифицированная ФЛУ-0, 8 § § служит для основной обработки почвы полосами на вырубках под посадку или посев лесных культур и в целях содействия естественному возобновлению леса, а также для подновления противопожарных полос и разделки пластов после первичной вспашки плугами. Основные узлы фрезы – рама, фрезерный барабан, редуктор, механизм регулировки глубины, карданная передача, защитный кожух, грабли. Фрезерный барабан имеет семь секций, каждая из которых представляет собой диск с закрепленными на нем восемью Гобразными ножами (четыре правых и четыре левых) с частотой вращения 243 об. /мин. 1 – ведомый диск с ножами; 2 – опорная лыжа; 3 – рама; 4 – карданный привод; 5 – навесная система трактора; 6 – навеска фрезы; 7 – редуктор; 8 – регулировочный кронштейн; 9 – гребенка

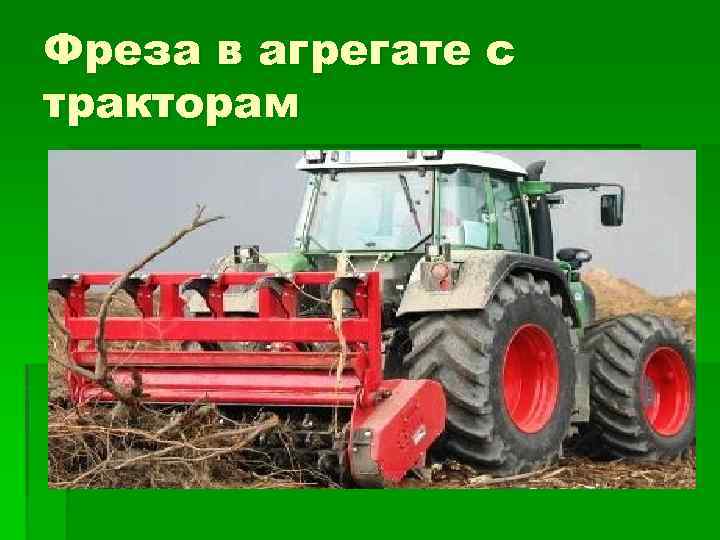

Фреза в агрегате с тракторам

Культиваторы § § § § Культиваторы относятся к орудиям для дополнительной обработки почвы. По назначению различают культиваторы: паровые – для сплошной обработки почвы (рыхление почвы и уничтожение сорной растительности) перед посевом или посадкой в питомниках и на других лесокультурных объектах; пропашные – для междурядной (рыхление и уничтожение сорняков в междурядьях) обработки; лесные – для частичной обработки почвы; универсальные – для сплошной и междурядной обработки. В лесных питомниках культиваторы используют для дополнительной обработки почвы, подкормки растений минеральными удобрениями, ухода в посевных и школьных отделениях. Для агротехнического ухода за лесными культурами применяются специальные лесные культиваторы, которые осуществляют рыхление почвы и удаление нежелательной растительности в междурядьях культур. Рабочие органы таких культиваторов могут быть пассивного или активного типов. Первые находят более широкое применение в связи с простотой конструкции и надежностью в работе. Культиваторы с активными органами (фрезерные) обеспечивают лучшее качество обработки, хотя сложнее в эксплуатации.

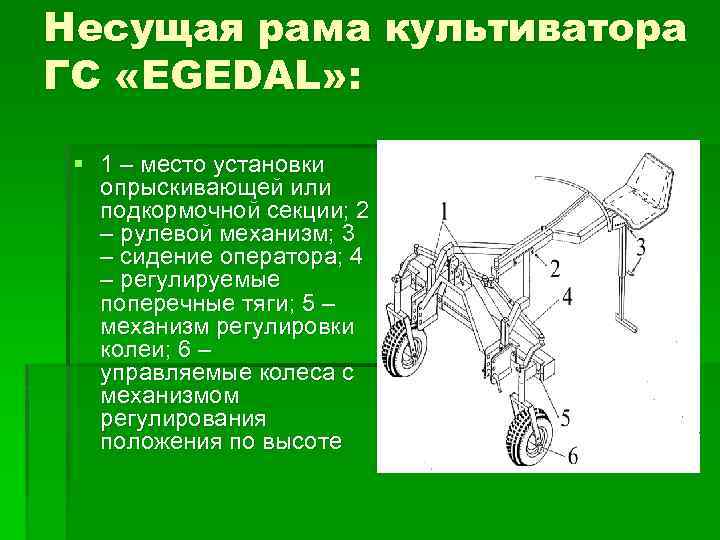

Несущая рама культиватора ГС «EGEDAL» : § 1 – место установки опрыскивающей или подкормочной секции; 2 – рулевой механизм; 3 – сидение оператора; 4 – регулируемые поперечные тяги; 5 – механизм регулировки колеи; 6 – управляемые колеса с механизмом регулирования положения по высоте

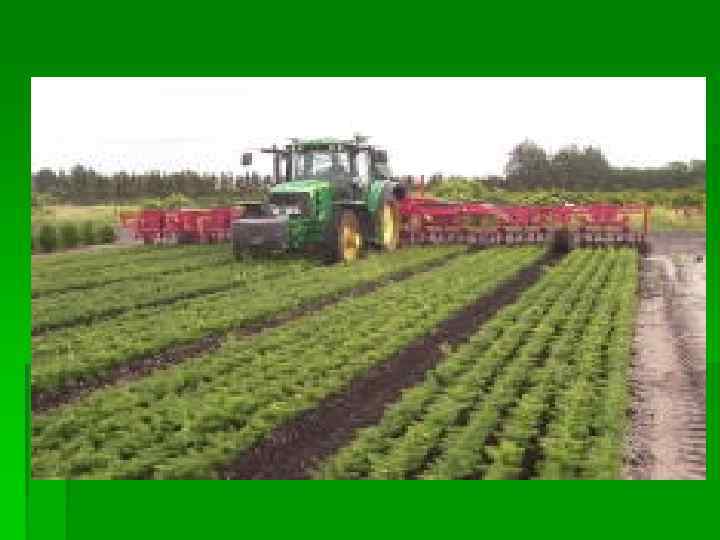

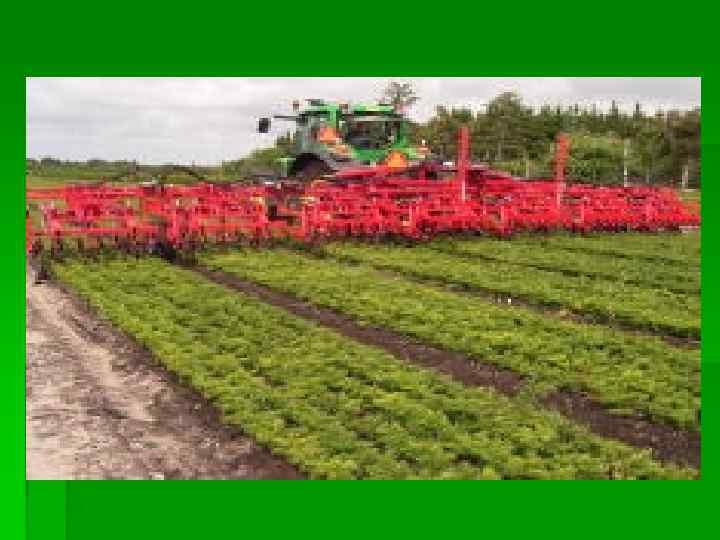

Культиватор «Egedal»

Культиватор лесной бороздной КЛБ-1, 7 § § § (ширина захвата 1, 7 м) применяют на уходе за лесными культурами, созданными на вырубках по дну плужных борозд и полосам. Состоит из двух дисковых батарей 6, закрепленных на общем брусе рамы 1. В каждой батарее имеется четыре сферических диска диаметром 510 мм, насаженных на ось 7 квадратного сечения, которая вращается в подшипниках стоек. Дисковые батареи культиватора расположены симметрично. Чтобы диски заглублялись и рыхлили почву на глубину 6… 12 см, батареи устанавливают под углом атаки в пределах от 0 до 30 через каждые 10 , что достигается поворотом нижних плит относительно шарнирного болта и фиксацией установленного угла болтом. 1 – рама; 2 – амортизационное устройство; 3 – балластный ящик; 4 – неподвижная плита; 5 – нижняя горизонтальная плита; 6 – батареи дисков; 7 – ось батареи

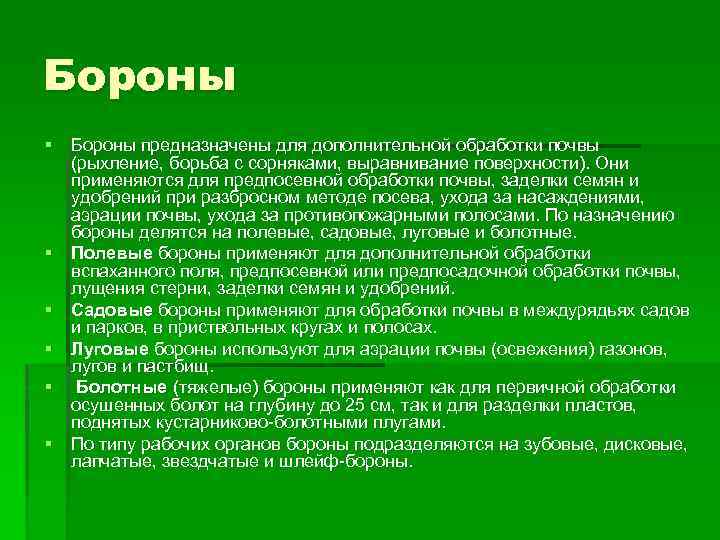

Бороны § Бороны предназначены для дополнительной обработки почвы (рыхление, борьба с сорняками, выравнивание поверхности). Они применяются для предпосевной обработки почвы, заделки семян и удобрений при разбросном методе посева, ухода за насаждениями, аэрации почвы, ухода за противопожарными полосами. По назначению бороны делятся на полевые, садовые, луговые и болотные. § Полевые бороны применяют для дополнительной обработки вспаханного поля, предпосевной или предпосадочной обработки почвы, лущения стерни, заделки семян и удобрений. § Садовые бороны применяют для обработки почвы в междурядьях садов и парков, в приствольных кругах и полосах. § Луговые бороны используют для аэрации почвы (освежения) газонов, лугов и пастбищ. § Болотные (тяжелые) бороны применяют как для первичной обработки осушенных болот на глубину до 25 см, так и для разделки пластов, поднятых кустарниково-болотными плугами. § По типу рабочих органов бороны подразделяются на зубовые, дисковые, лапчатые, звездчатые и шлейф-бороны.

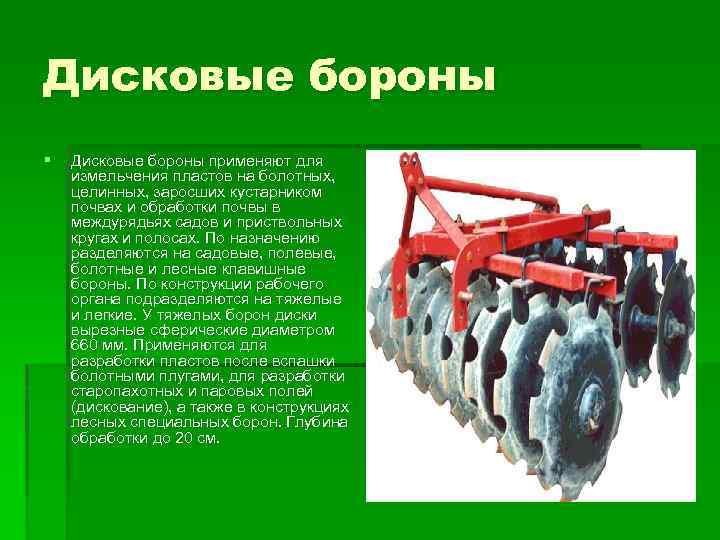

Дисковые бороны § Дисковые бороны применяют для измельчения пластов на болотных, целинных, заросших кустарником почвах и обработки почвы в междурядьях садов и приствольных кругах и полосах. По назначению разделяются на садовые, полевые, болотные и лесные клавишные бороны. По конструкции рабочего органа подразделяются на тяжелые и легкие. У тяжелых борон диски вырезные сферические диаметром 660 мм. Применяются для разработки пластов после вспашки болотными плугами, для разработки старопахотных и паровых полей (дискование), а также в конструкциях лесных специальных борон. Глубина обработки до 20 см.

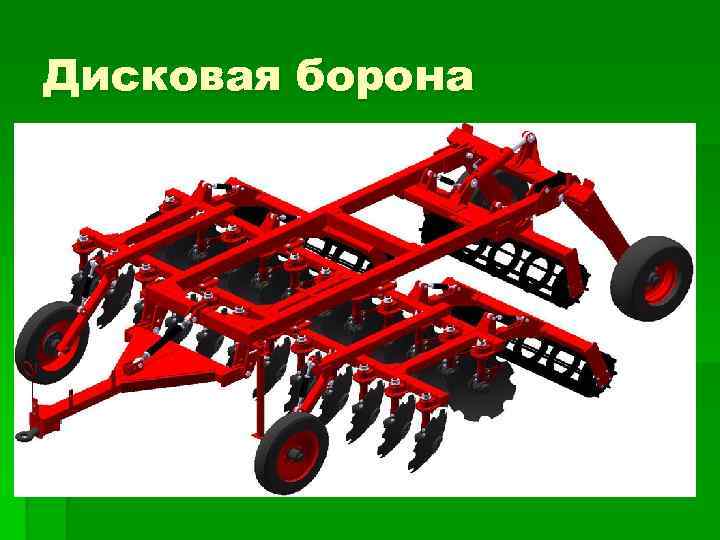

Дисковая борона

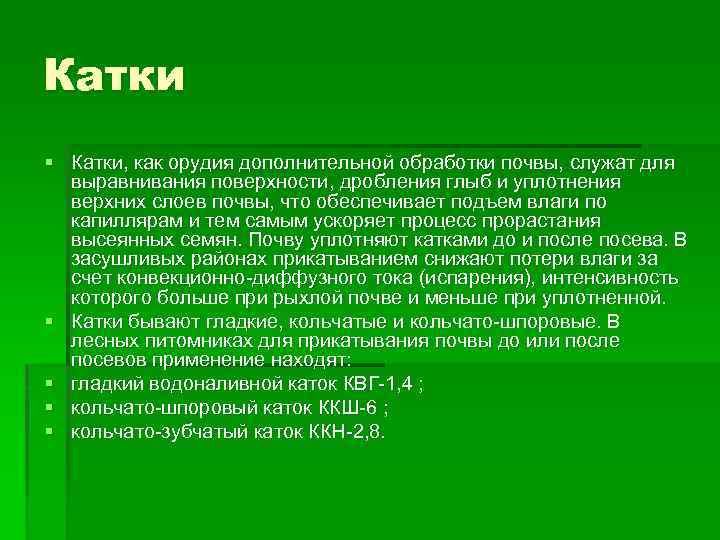

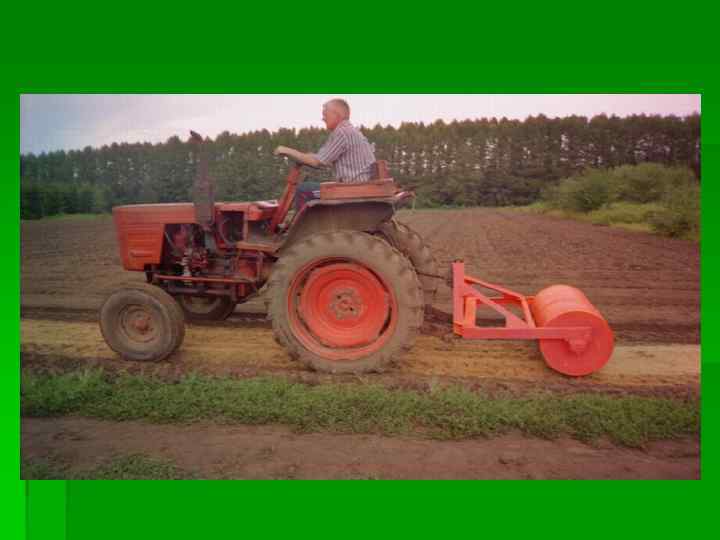

Катки § Катки, как орудия дополнительной обработки почвы, служат для выравнивания поверхности, дробления глыб и уплотнения верхних слоев почвы, что обеспечивает подъем влаги по капиллярам и тем самым ускоряет процесс прорастания высеянных семян. Почву уплотняют катками до и после посева. В засушливых районах прикатыванием снижают потери влаги за счет конвекционно-диффузного тока (испарения), интенсивность которого больше при рыхлой почве и меньше при уплотненной. § Катки бывают гладкие, кольчатые и кольчато-шпоровые. В лесных питомниках для прикатывания почвы до или после посевов применение находят: § гладкий водоналивной каток КВГ-1, 4 ; § кольчато-шпоровый каток ККШ-6 ; § кольчато-зубчатый каток ККН-2, 8.

Внесение удобрений § § § § Внесение научно обоснованных доз органических и минеральных удобрений – одно из важных мероприятий по повышению плодородия и восстановлению структуры почвы как в период освоения площадей под питомник, так и во время его дальнейшего использования. При выращивании двухлетних сеянцев сосны на 1 га дерново-подзолистой почвы выносится 17… 20% находящихся подвижных форм азота, фосфора и калия. В питомнике применяют различные удобрения: органические (навоз, навозную жижу, различные компосты, торф и зеленые удобрения); минеральные (азотные, фосфорные, калийные, сложные и микроудобрения); органоминеральные смеси, микробиологические и бактериальные добавки. Микробиологические удобрения вносят в почву вместе с семенами, которые предварительно смачивают их растворами или же растворами в смеси с органическими или минеральными удобрениями. При внесении удобрений механизированным способом выполняют следующие операции: погрузку удобрений в транспортные средства на месте их заготовки или хранения, транспортировку и разбрасывание.

РОУ-5 § Для разбрасывания органических удобрений применяют полуприцепы - разбрасыватели органических удобрений § РОУ-5, § 1 -ПТУ-4, § 1 РМГ-4 Б и § РПТУ-2 М

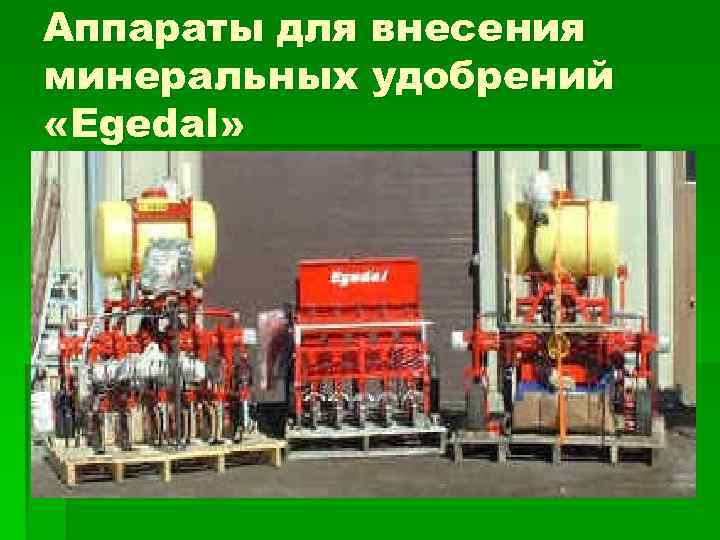

Аппараты для внесения минеральных удобрений «Egedal»

Аппараты для культивации с внесением минеральных удобрений

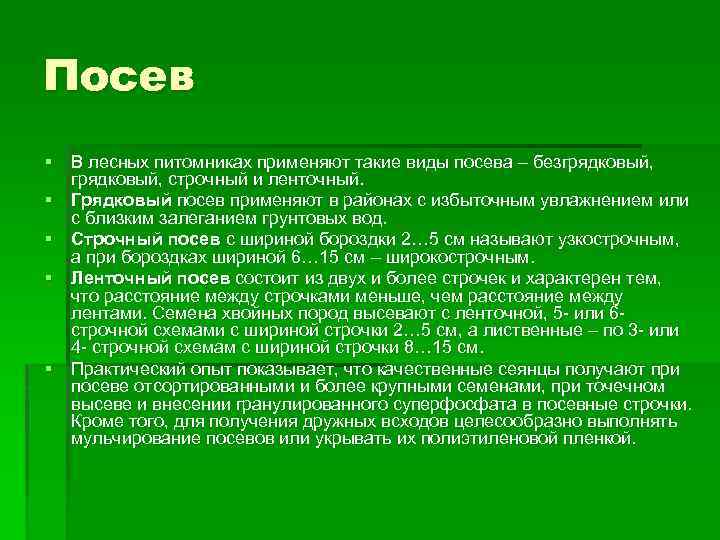

Посев § В лесных питомниках применяют такие виды посева – безгрядковый, строчный и ленточный. § Грядковый посев применяют в районах с избыточным увлажнением или с близким залеганием грунтовых вод. § Строчный посев с шириной бороздки 2… 5 см называют узкострочным, а при бороздках шириной 6… 15 см – широкострочным. § Ленточный посев состоит из двух и более строчек и характерен тем, что расстояние между строчками меньше, чем расстояние между лентами. Семена хвойных пород высевают с ленточной, 5 - или 6 строчной схемами с шириной строчки 2… 5 см, а лиственные – по 3 - или 4 - строчной схемам с шириной строчки 8… 15 см. § Практический опыт показывает, что качественные сеянцы получают при посеве отсортированными и более крупными семенами, при точечном высеве и внесении гранулированного суперфосфата в посевные строчки. Кроме того, для получения дружных всходов целесообразно выполнять мульчирование посевов или укрывать их полиэтиленовой пленкой.

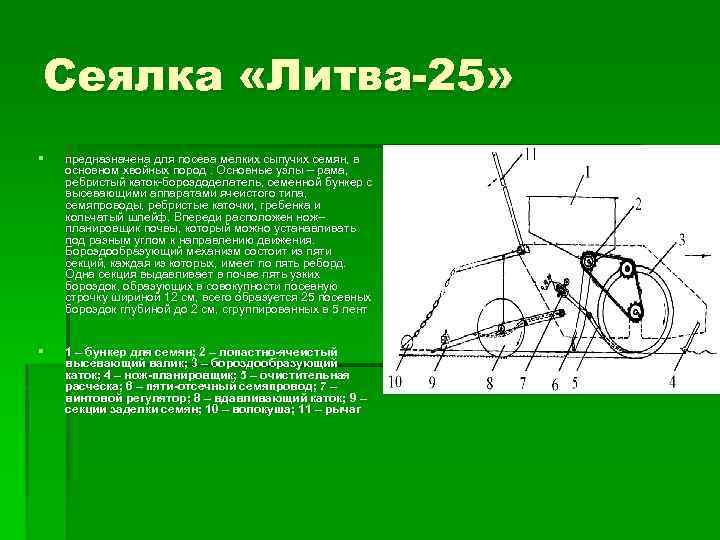

Сеялка «Литва-25» § предназначена для посева мелких сыпучих семян, в основном хвойных пород. Основные узлы – рама, ребристый каток-бороздоделатель, семенной бункер с высевающими аппаратами ячеистого типа, семяпроводы, ребристые каточки, гребенка и кольчатый шлейф. Впереди расположен нож– планировщик почвы, который можно устанавливать под разным углом к направлению движения. Бороздообразующий механизм состоит из пяти секций, каждая из которых, имеет по пять реборд. Одна секция выдавливает в почве пять узких бороздок, образующих в совокупности посевную строчку шириной 12 см, всего образуется 25 посевных бороздок глубиной до 2 см, сгруппированных в 5 лент § 1 – бункер для семян; 2 – лопастно-ячеистый высевающий валик; 3 – бороздообразующий каток; 4 – нож-планировщик; 5 – очистительная расческа; 6 – пяти-отсечный семяпровод; 7 – винтовой регулятор; 8 – вдавливающий каток; 9 – секции заделки семян; 10 – волокуша; 11 – рычаг

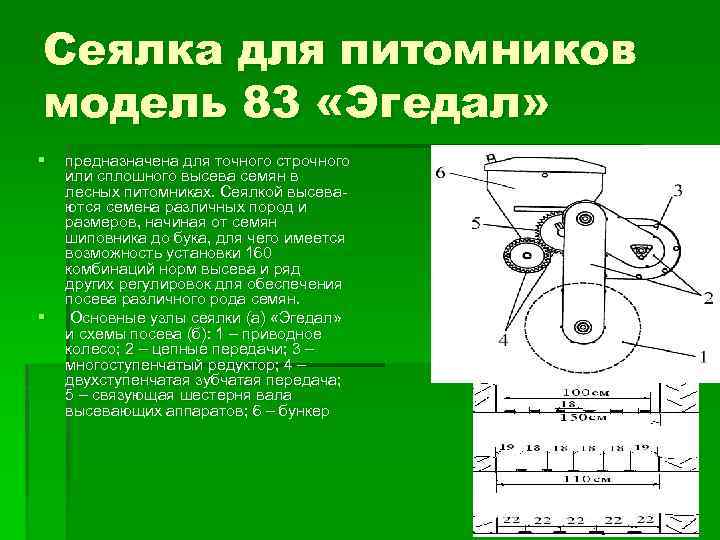

Сеялка для питомников модель 83 «Эгедал» § § предназначена для точного строчного или сплошного высева семян в лесных питомниках. Сеялкой высеваются семена различных пород и размеров, начиная от семян шиповника до бука, для чего имеется возможность установки 160 комбинаций норм высева и ряд других регулировок для обеспечения посева различного рода семян. Основные узлы сеялки (а) «Эгедал» и схемы посева (б): 1 – приводное колесо; 2 – цепные передачи; 3 – многоступенчатый редуктор; 4 – двухступенчатая зубчатая передача; 5 – связующая шестерня вала высевающих аппаратов; 6 – бункер

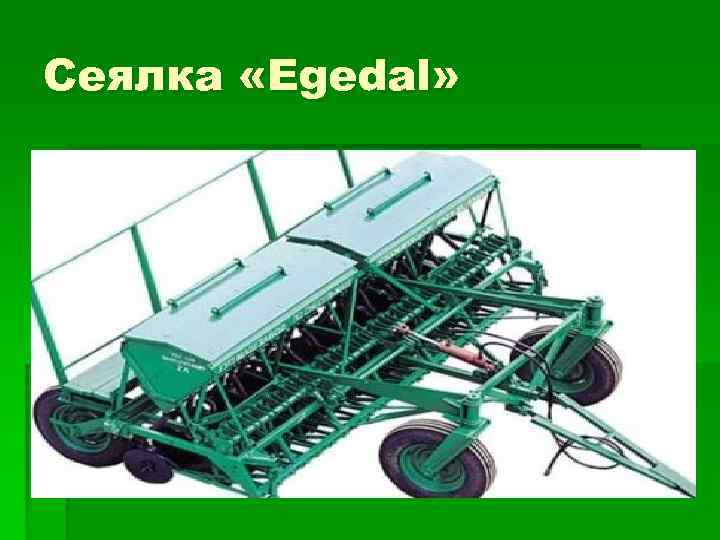

Сеялка «Egedal»

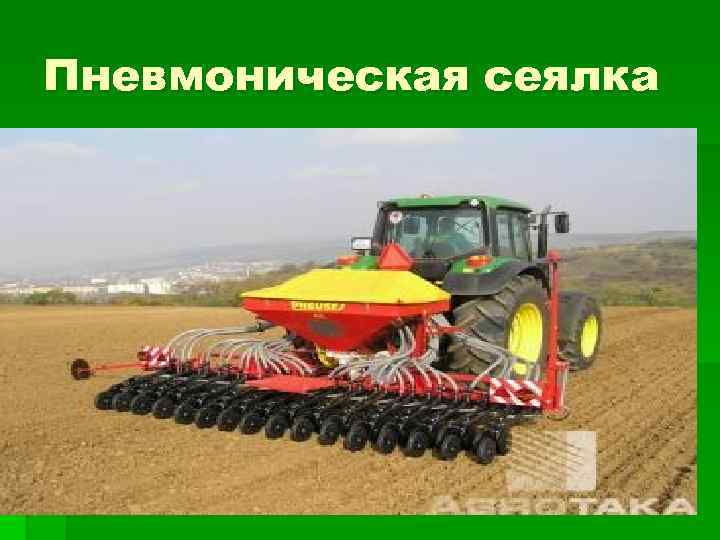

Пневмоническая сеялка

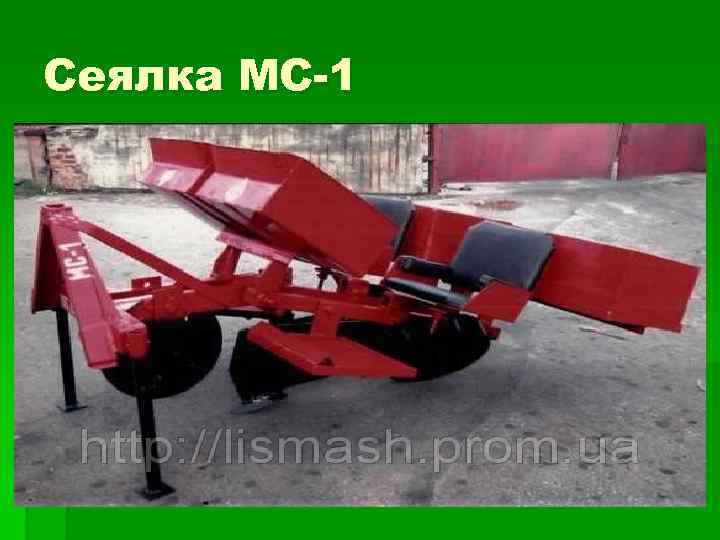

Сеялка МС-1

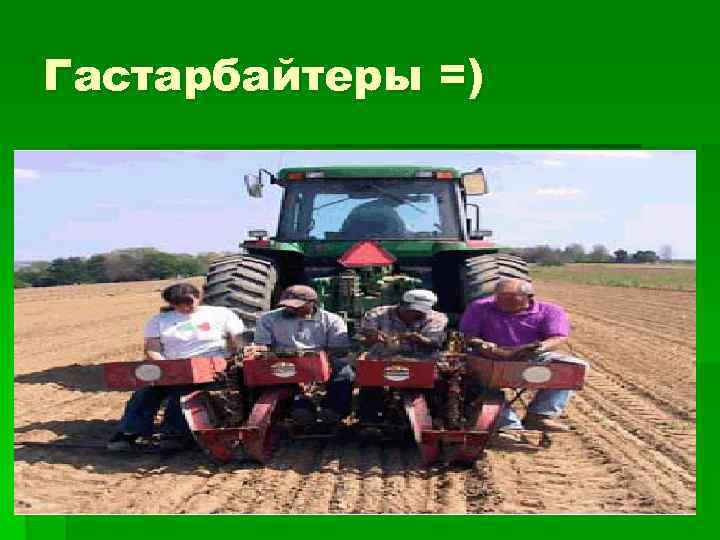

Гастарбайтеры =)

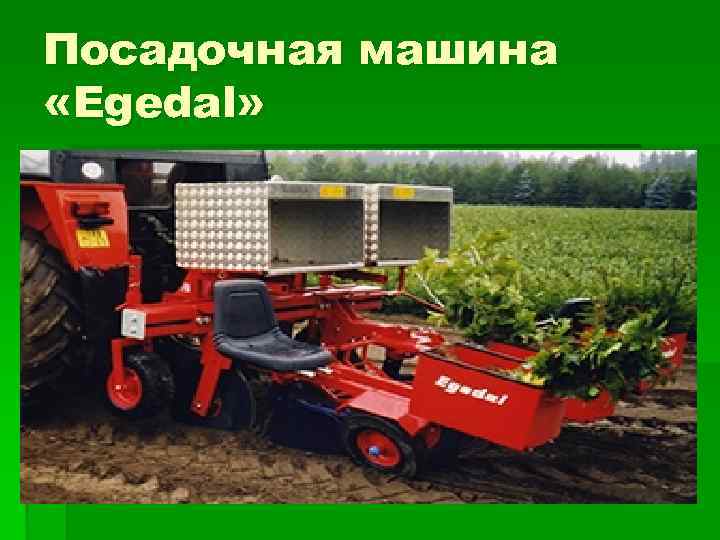

Посадочная машина «Egedal»

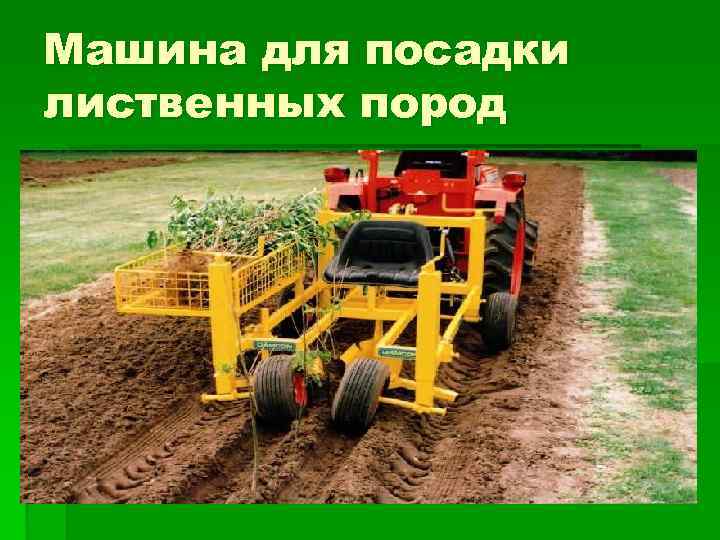

Машина для посадки лиственных пород

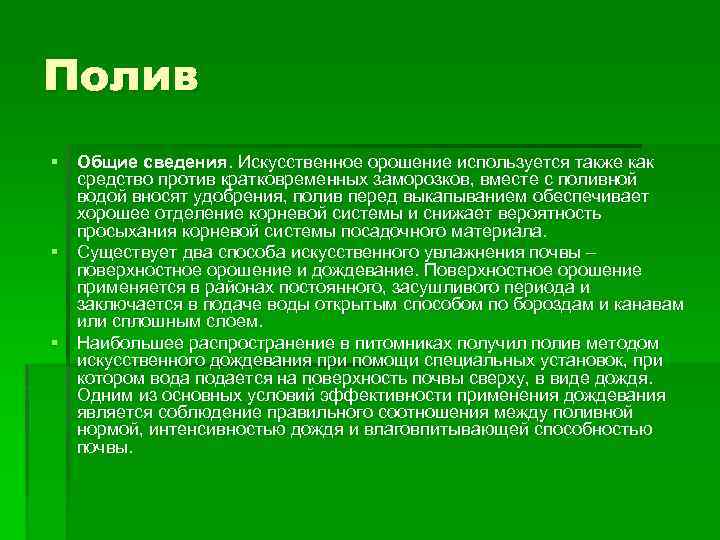

Полив § Общие сведения. Искусственное орошение используется также как средство против кратковременных заморозков, вместе с поливной водой вносят удобрения, полив перед выкапыванием обеспечивает хорошее отделение корневой системы и снижает вероятность просыхания корневой системы посадочного материала. § Существует два способа искусственного увлажнения почвы – поверхностное орошение и дождевание. Поверхностное орошение применяется в районах постоянного, засушливого периода и заключается в подаче воды открытым способом по бороздам и канавам или сплошным слоем. § Наибольшее распространение в питомниках получил полив методом искусственного дождевания при помощи специальных установок, при котором вода подается на поверхность почвы сверху, в виде дождя. Одним из основных условий эффективности применения дождевания является соблюдение правильного соотношения между поливной нормой, интенсивностью дождя и влаговпитывающей способностью почвы.

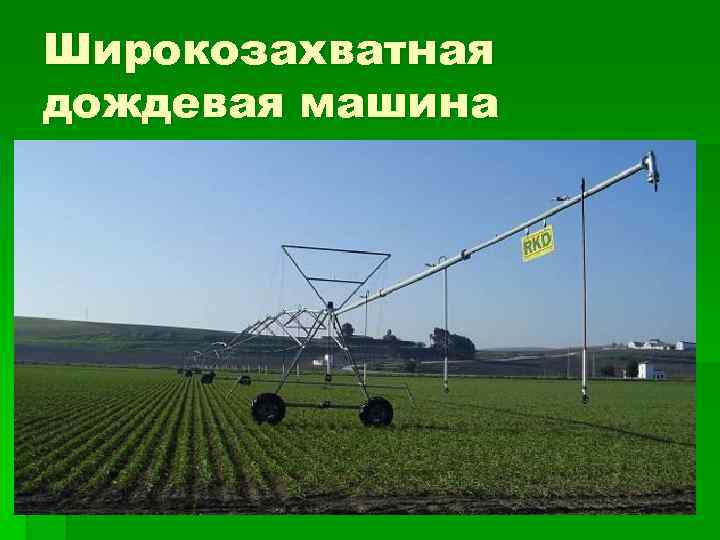

Широкозахватная дождевая машина

Машина для орошения

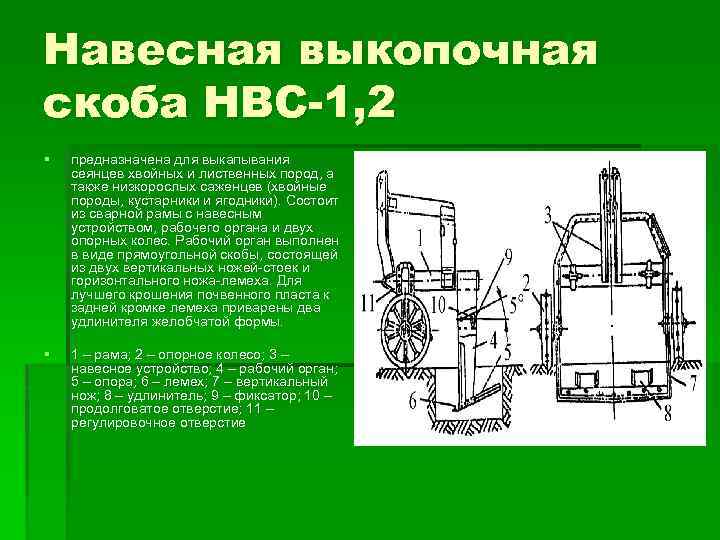

Навесная выкопочная скоба НВС-1, 2 § предназначена для выкапывания сеянцев хвойных и лиственных пород, а также низкорослых саженцев (хвойные породы, кустарники и ягодники). Состоит из сварной рамы с навесным устройством, рабочего органа и двух опорных колес. Рабочий орган выполнен в виде прямоугольной скобы, состоящей из двух вертикальных ножей-стоек и горизонтального ножа-лемеха. Для лучшего крошения почвенного пласта к задней кромке лемеха приварены два удлинителя желобчатой формы. § 1 – рама; 2 – опорное колесо; 3 – навесное устройство; 4 – рабочий орган; 5 – опора; 6 – лемех; 7 – вертикальный нож; 8 – удлинитель; 9 – фиксатор; 10 – продолговатое отверстие; 11 – регулировочное отверстие

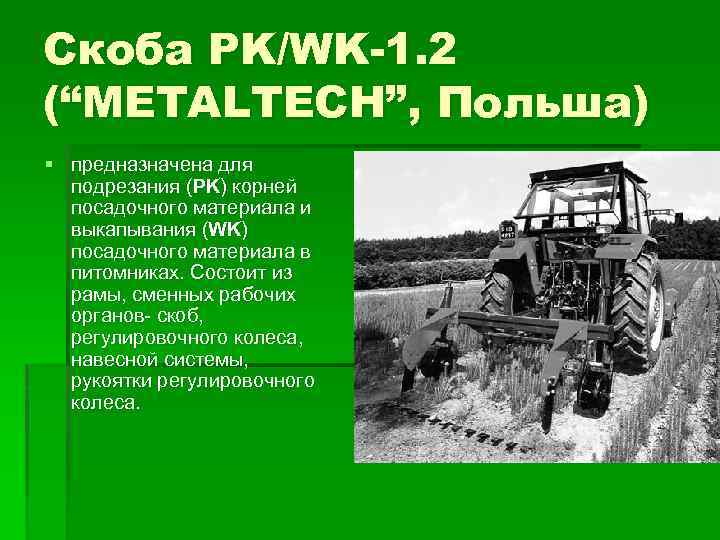

Скоба PK/WK-1. 2 (“METALTECH”, Польша) § предназначена для подрезания (PK) корней посадочного материала и выкапывания (WK) посадочного материала в питомниках. Состоит из рамы, сменных рабочих органов- скоб, регулировочного колеса, навесной системы, рукоятки регулировочного колеса.

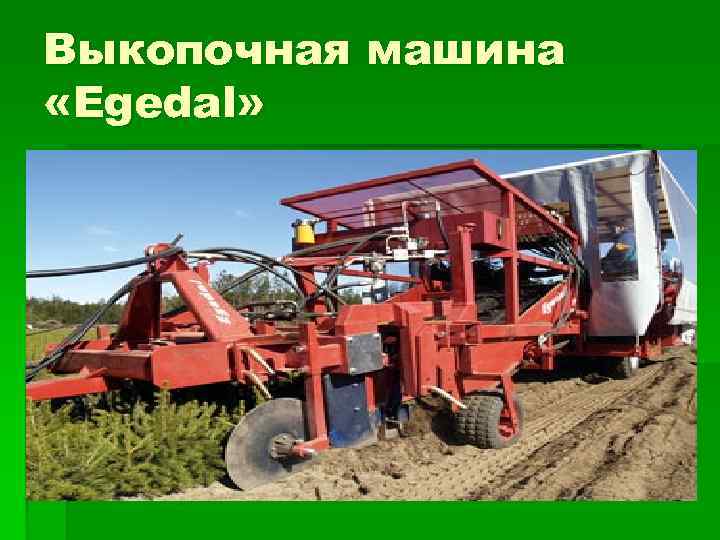

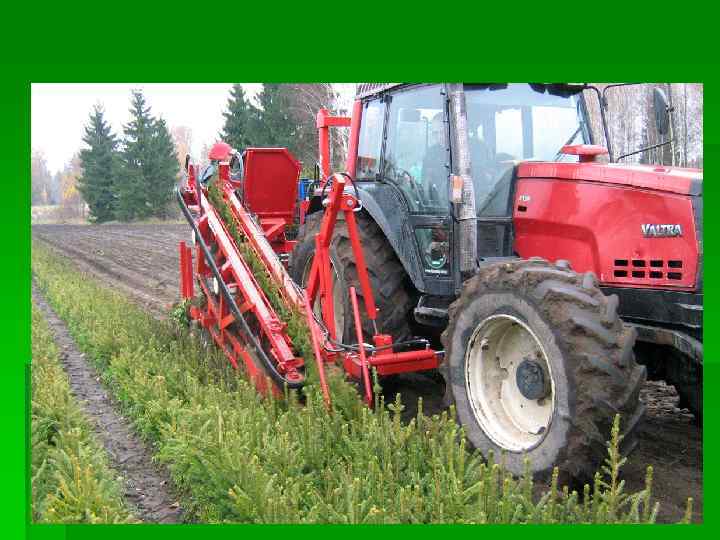

Выкопочная машина «Egedal»

Спасибо за внимание
