Техника для производства земляных работ ТОСП
Скреперы • Скрепер (англ. scraper, от scrape - скрести) - землеройно-транспортная машина, которая рабочим органом (ковшом) послойно срезает грунт с поверхности, транспортирует его и разгружает в отвал или разравнивает. Может использоваться для послойной разработки грунтов, их транспортировки и отсыпки слоя заданной толщины. • Скреперы классифицируют по: емкости ковша, способу перемещения машины, способу загрузки ковша, способу разгрузки ковша, управлению рабочими органами и количеству осей. • 1. По емкости ковша скреперы разделяются на скреперы малой (до. З м 3), средней (до 10 - 12 м 3) и большой (более 15 -18 м 3) емкости. Емкость современных скреперов увеличивается по мере роста мощности тракторов и колесных тягачей. • 2. По способу передвижения различают прицепные, полуприцепные и самоходные скреперы.

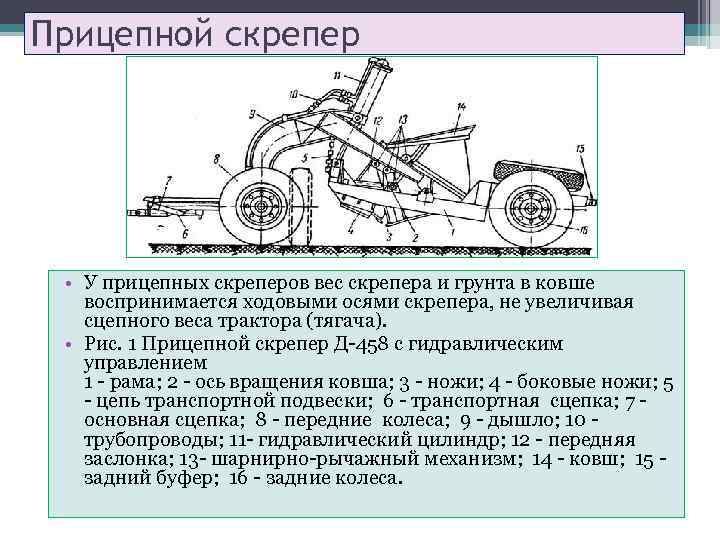

Прицепной скрепер • У прицепных скреперов вес скрепера и грунта в ковше воспринимается ходовыми осями скрепера, не увеличивая сцепного веса трактора (тягача). • Рис. 1 Прицепной скрепер Д-458 с гидравлическим управлением 1 - рама; 2 - ось вращения ковша; 3 - ножи; 4 - боковые ножи; 5 - цепь транспортной подвески; 6 - транспортная сцепка; 7 - основная сцепка; 8 - передние колеса; 9 - дышло; 10 - трубопроводы; 11 - гидравлический цилиндр; 12 - передняя заслонка; 13 - шарнирно-рычажный механизм; 14 - ковш; 15 - задний буфер; 16 - задние колеса.
. . * • Полуприцепные скреперы состоят из двух частей - одноосного (преимущественно) или двухосного пневмоколесного тягача седельного типа и скреперного оборудования. При этом тяговое и скреперное оборудование представляет в целом единую машину. При необходимости колесный тягач может быть отсоединен от скреперного оборудования, с которым он органически не связан, и использован для других целей на строительстве. • Рис. 2. Полуприцепной скрепер с одноосным тягачем • 1 - ведущий мост тягача; 2 - одноосный тягач; 3 - ковш; 4 - днище ковша с ножами; 5 - задняя стенка; 6 - заслонка; 7 - передняя рама; 8 - буфер; 9 - гидравлические цилиндры выдвижения стенки; 10 - подъемные цилиндры; 11 - хобот; 12 - гидроцилиндры поворота скрепера. • Рис. 3 Полуприцепной скрепер с двухосным тягачем (трактором) • 1 - трактор; 2 - седельно - сцепное устройство ; 3 - рама; 4 - рукава и трубопроводы ; 5 - гидроцилиндр управления заслонкой ковша ; 6 - механизм управления заслонкой ковша; 7 - гидроцилиндр подъема и опускания ковша; 8 - заслонка ковша ; 9 - ковш; 10 - задняя стенка ковша ; 11 - гидроцилиндр управления задней стенкой ковша • У полуприцепных скреперов часть конструктивного веса скрепера и веса грунта в ковше передается в виде вертикальной догрузки на ведущую ось тягача, увеличивая его сцепной вес и улучшая за счет этого тяговую характеристику машины.

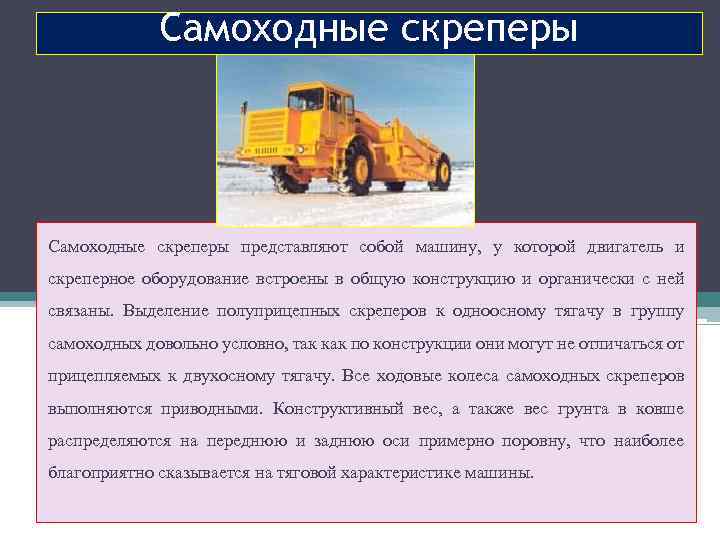

Самоходные скреперы представляют собой машину, у которой двигатель и скреперное оборудование встроены в общую конструкцию и органически с ней связаны. Выделение полуприцепных скреперов к одноосному тягачу в группу самоходных довольно условно, так как по конструкции они могут не отличаться от прицепляемых к двухосному тягачу. Все ходовые колеса самоходных скреперов выполняются приводными. Конструктивный вес, а также вес грунта в ковше распределяются на переднюю и заднюю оси примерно поровну, что наиболее благоприятно сказывается на тяговой характеристике машины.

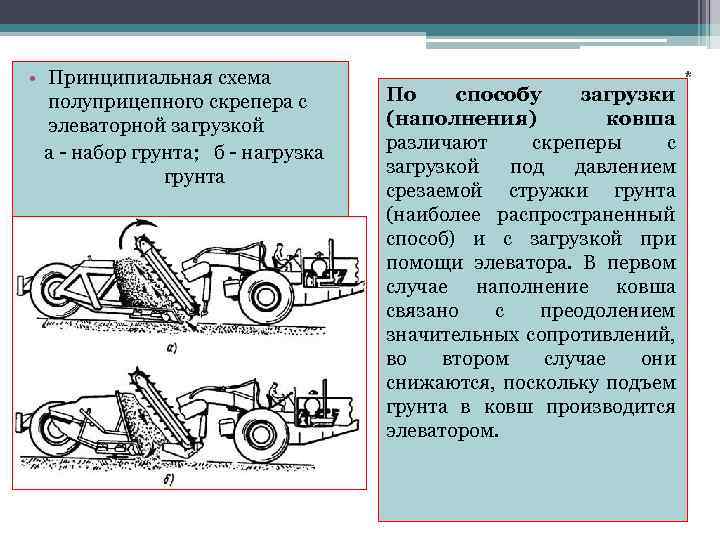

• Принципиальная схема полуприцепного скрепера с элеваторной загрузкой а - набор грунта; б - нагрузка грунта По способу загрузки (наполнения) ковша различают скреперы с загрузкой под давлением срезаемой стружки грунта (наиболее распространенный способ) и с загрузкой при помощи элеватора. В первом случае наполнение ковша связано с преодолением значительных сопротивлений, во втором случае они снижаются, поскольку подъем грунта в ковш производится элеватором. *
• Бульдозер - самоходная землеройная машина, представляющая собой гусеничный или колёсный трактор, тягач и т. п. с навесным рабочим органом - криволинейным в сечении отвалом (щитом), расположенным вне базы ходовой части машины. Служит для послойного копания, планировки и перемещения (на расстояние 60 - 150 м) грунтов при планировке стройплощадки, на строительстве и ремонте дорог, каналов, гидротехнических и т. п. сооружений. • Различают бульдозеры: с неповоротным отвалом, установленным перпендикулярно продольной оси базовой машины; с поворотным отвалом, который в горизонтальной плоскости можно устанавливать под углом в обе стороны от продольной оси машины или перпендикулярно к ней; универсальные с отвалом из двух шарнирно сочленённых половин, устанавливаемых в горизонтальной плоскости под различными углами к продольной оси машины или перпендикулярно к ней (путепрокладчик). • Отвалы всех типов бульдозеров оснащаются механизмами с гидравлическим, канатным или электромеханическим приводом для подъема - опускания, поворотов в плане, перекосов в поперечной плоскости, наклона вперед - назад по ходу. Бульдозер

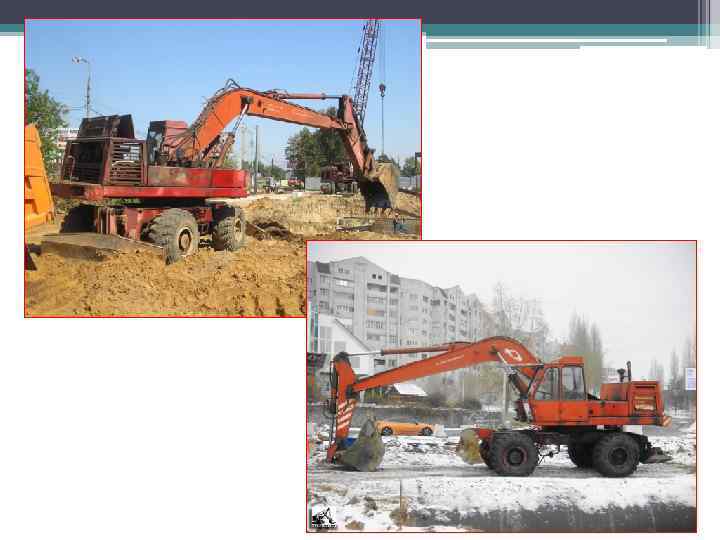

• Данный вид строительной техники выполняет копание и перемещение грунта посредством ковша или механизма непрерывного действия (цепного или роторного). • Экскаватор Выбор определенной модификации экскаватора диктуется характером выполняемых работ, их особенностями, и правильное определение необходимой в каждом конкретном случае машины значит очень много.
• Первые буквы всегда будут обозначать классификацию, например ЭО - экскаватор одноковшовый. Далее следуют 3 основные цифры индекса: • - размерная группа экскаватора (вместимость ковша); • - ходовое устройство; • - конструкция рабочей подвески. • Имеется и четвертая цифра в индексе, которая обозначает порядковый номер модели экскаватора. • Затем опять следует буквенная индексация: первая из дополнительных букв (А, Б, В и т. д. ) означает порядковую модернизацию данной машины, последующие - вид климатического исполнения (С или ХЛ - северное, Т - тропическое, ТВ - для работы во влажных тропиках). • Например, индекс ЭО-5123 ХЛ можно расшифровать так: экскаватор одноковшовый универсальный, 5 -й размерной группы, на гусеничном ходовом устройстве, с жесткой подвеской рабочего оборудования, третья модель в северном исполнении. ИНДЕКСАЦИЯ Чтобы верно оценивать эксплуатационные возможности машины, надо хорошо знать их индексацию.

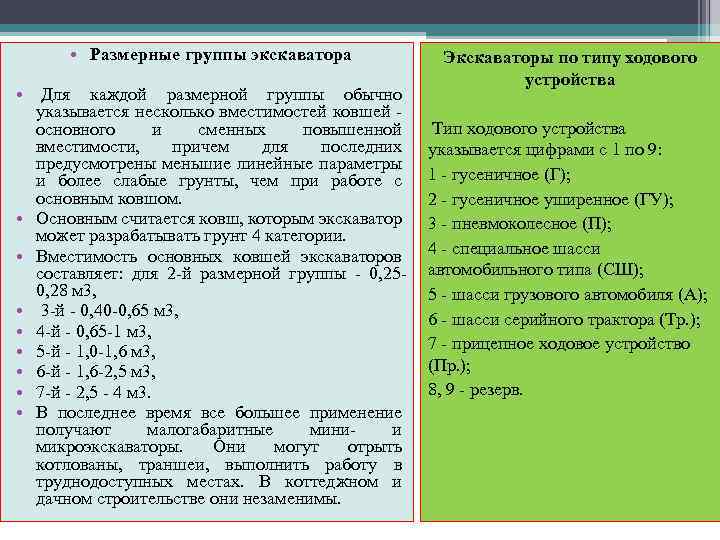

• Размерные группы экскаватора • Для каждой размерной группы обычно указывается несколько вместимостей ковшей - основного и сменных повышенной вместимости, причем для последних предусмотрены меньшие линейные параметры и более слабые грунты, чем при работе с основным ковшом. • Основным считается ковш, которым экскаватор может разрабатывать грунт 4 категории. • Вместимость основных ковшей экскаваторов составляет: для 2 -й размерной группы - 0, 250, 28 м 3, • 3 -й - 0, 40 -0, 65 м 3, • 4 -й - 0, 65 -1 м 3, • 5 -й - 1, 0 -1, 6 м 3, • 6 -й - 1, 6 -2, 5 м 3, • 7 -й - 2, 5 - 4 м 3. • В последнее время все большее применение получают малогабаритные мини- и микроэкскаваторы. Они могут отрыть котлованы, траншеи, выполнить работу в труднодоступных местах. В коттеджном и дачном строительстве они незаменимы. Экскаваторы по типу ходового устройства Тип ходового устройства указывается цифрами с 1 по 9: 1 - гусеничное (Г); 2 - гусеничное уширенное (ГУ); 3 - пневмоколесное (П); 4 - специальное шасси автомобильного типа (СШ); 5 - шасси грузового автомобиля (А); 6 - шасси серийного трактора (Тр. ); 7 - прицепное ходовое устройство (Пр. ); 8, 9 - резерв.

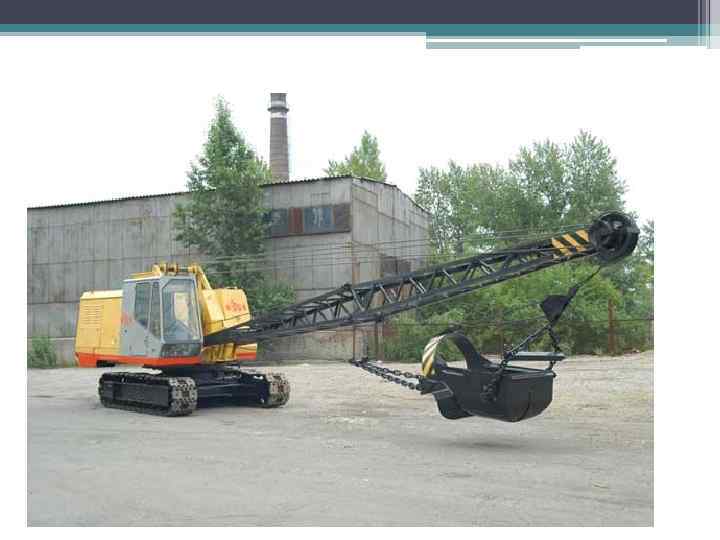

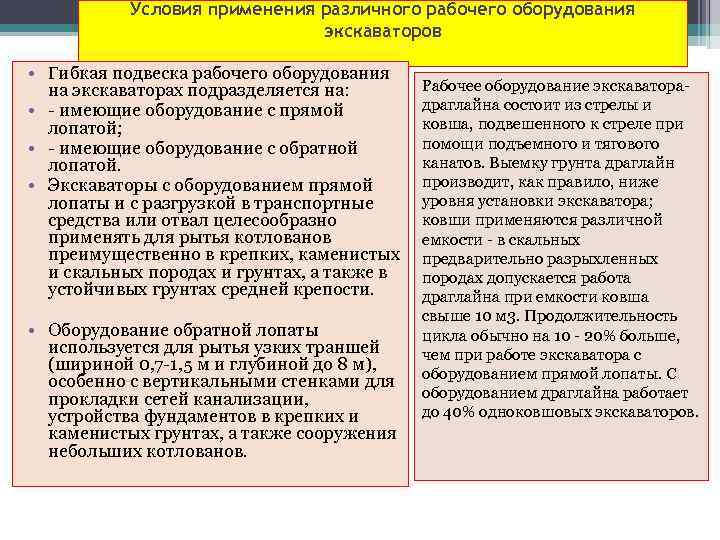

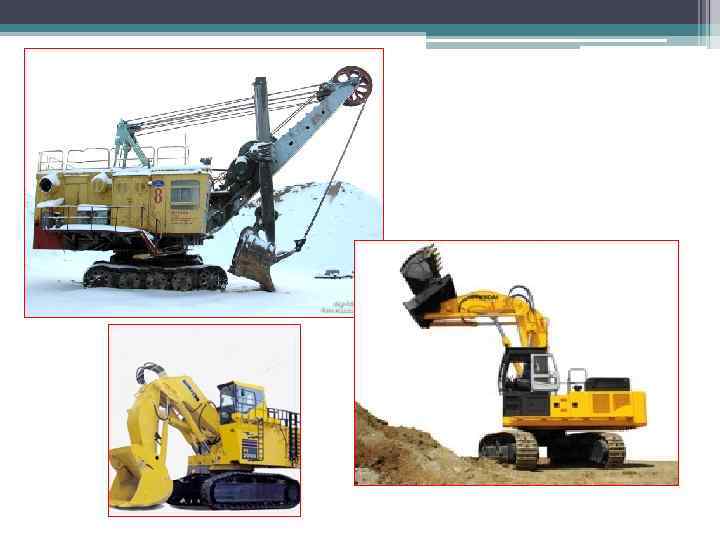

Условия применения различного рабочего оборудования экскаваторов • Гибкая подвеска рабочего оборудования на экскаваторах подразделяется на: • - имеющие оборудование с прямой лопатой; • - имеющие оборудование с обратной лопатой. • Экскаваторы с оборудованием прямой лопаты и с разгрузкой в транспортные средства или отвал целесообразно применять для рытья котлованов преимущественно в крепких, каменистых и скальных породах и грунтах, а также в устойчивых грунтах средней крепости. • Оборудование обратной лопаты используется для рытья узких траншей (шириной 0, 7 -1, 5 м и глубиной до 8 м), особенно с вертикальными стенками для прокладки сетей канализации, устройства фундаментов в крепких и каменистых грунтах, а также сооружения небольших котлованов. Рабочее оборудование экскаваторадраглайна состоит из стрелы и ковша, подвешенного к стреле при помощи подъемного и тягового канатов. Выемку грунта драглайн производит, как правило, ниже уровня установки экскаватора; ковши применяются различной емкости - в скальных предварительно разрыхленных породах допускается работа драглайна при емкости ковша свыше 10 м 3. Продолжительность цикла обычно на 10 - 20% больше, чем при работе экскаватора с оборудованием прямой лопаты. С оборудованием драглайна работает до 40% одноковшовых экскаваторов.

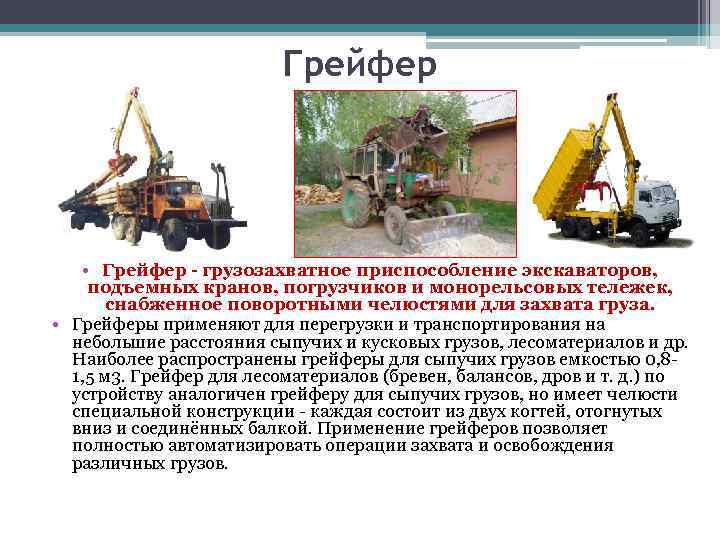

Грейфер • Грейфер - грузозахватное приспособление экскаваторов, подъемных кранов, погрузчиков и монорельсовых тележек, снабженное поворотными челюстями для захвата груза. • Грейферы применяют для перегрузки и транспортирования на небольшие расстояния сыпучих и кусковых грузов, лесоматериалов и др. Наиболее распространены грейферы для сыпучих грузов емкостью 0, 81, 5 м 3. Грейфер для лесоматериалов (бревен, балансов, дров и т. д. ) по устройству аналогичен грейферу для сыпучих грузов, но имеет челюсти специальной конструкции - каждая состоит из двух когтей, отогнутых вниз и соединённых балкой. Применение грейферов позволяет полностью автоматизировать операции захвата и освобождения различных грузов.

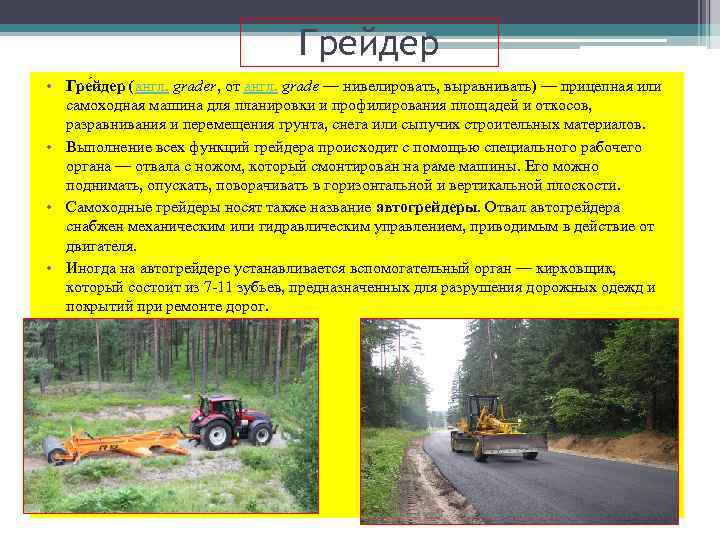

Грейдер • Гре йдер (англ. grader, от англ. grade — нивелировать, выравнивать) — прицепная или самоходная машина для планировки и профилирования площадей и откосов, разравнивания и перемещения грунта, снега или сыпучих строительных материалов. • Выполнение всех функций грейдера происходит с помощью специального рабочего органа — отвала с ножом, который смонтирован на раме машины. Его можно поднимать, опускать, поворачивать в горизонтальной и вертикальной плоскости. • Самоходные грейдеры носят также название автогрейдеры. Отвал автогрейдера снабжен механическим или гидравлическим управлением, приводимым в действие от двигателя. • Иногда на автогрейдере устанавливается вспомогательный орган — кирковщик, который состоит из 7 -11 зубьев, предназначенных для разрушения дорожных одежд и покрытий при ремонте дорог.
