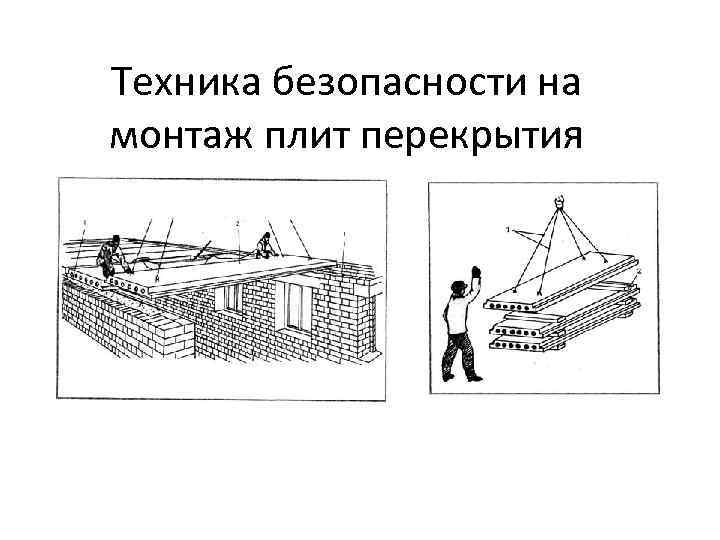

Техника безопасности на монтаж плит перекрытия

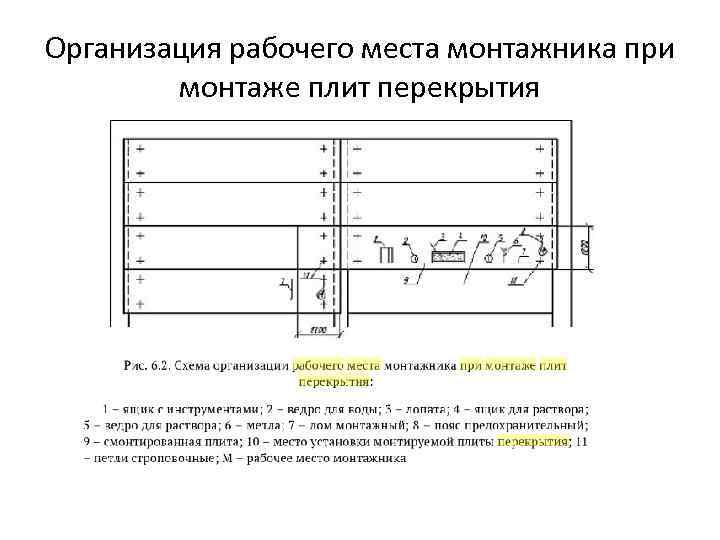

Организация рабочего места монтажника при монтаже плит перекрытия
ПОДГОТОВКА СТРАПОВКА УКЛАДКА ВЫВЕРКА ПЛИТЫ 1. Монтажник М 3 проверяет маркировку плиты и состояние монтажных петель. При необходимости очищает грани плиты от наплывов бетона, грязи и т. д. 2. Монтажник М 3 принимает поданные машинистом крана строп, цепляет крюки за монтажные петли и подает команду машинисту крана натянуть ветви стропа, а сам отходит на безопасное расстояние. Монтажник МЗ подает сигнал машинисту крана поднять панель на 20 -30 см. Убедившись в надежности строповки, он дает сигнал поднять и переместить плиту к месту укладки. 3. Монтажники M 1 и М 2, стоя на ранее уложенной панели, принимают поданную краном плиту на расстоянии 2030 см от перекрытия и ориентируют ее над местом укладки. По сигналу монтажника M 1 машинист крана медленно опускает плиту на опорные поверхности ригелей вплотную к ранее уложенной плите. Ветви стропа остаются натянутыми.
4. Выверка плиты перекрытия: Монтажники M 1 и М 2 при смещении плиты в плане рихтуют ее при помощи монтажных ломов до образования проектного зазора между плитами. 5. Расстроповка плиты перекрытия. По сигналу монтажника M 1 машинист крана ослабляет ветви стропа. Монтажники M 1 и М 2 выводят крюки стропа из монтажных петель плиты.

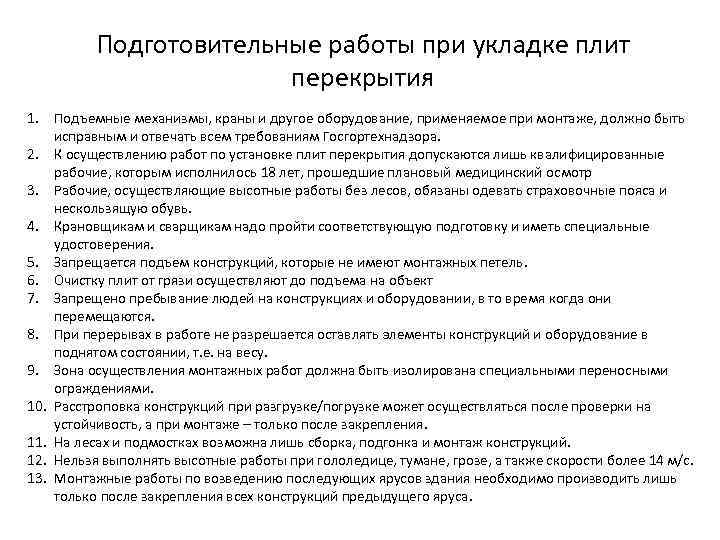

Подготовительные работы при укладке плит перекрытия 1. Подъемные механизмы, краны и другое оборудование, применяемое при монтаже, должно быть исправным и отвечать всем требованиям Госгортехнадзора. 2. К осуществлению работ по установке плит перекрытия допускаются лишь квалифицированные рабочие, которым исполнилось 18 лет, прошедшие плановый медицинский осмотр 3. Рабочие, осуществляющие высотные работы без лесов, обязаны одевать страховочные пояса и нескользящую обувь. 4. Крановщикам и сварщикам надо пройти соответствующую подготовку и иметь специальные удостоверения. 5. Запрещается подъем конструкций, которые не имеют монтажных петель. 6. Очистку плит от грязи осуществляют до подъема на объект 7. Запрещено пребывание людей на конструкциях и оборудовании, в то время когда они перемещаются. 8. При перерывах в работе не разрешается оставлять элементы конструкций и оборудование в поднятом состоянии, т. е. на весу. 9. Зона осуществления монтажных работ должна быть изолирована специальными переносными ограждениями. 10. Расстроповка конструкций при разгрузке/погрузке может осуществляться после проверки на устойчивость, а при монтаже – только после закрепления. 11. На лесах и подмостках возможна лишь сборка, подгонка и монтаж конструкций. 12. Нельзя выполнять высотные работы при гололедице, тумане, грозе, а также скорости более 14 м/с. 13. Монтажные работы по возведению последующих ярусов здания необходимо производить лишь только после закрепления всех конструкций предыдущего яруса.

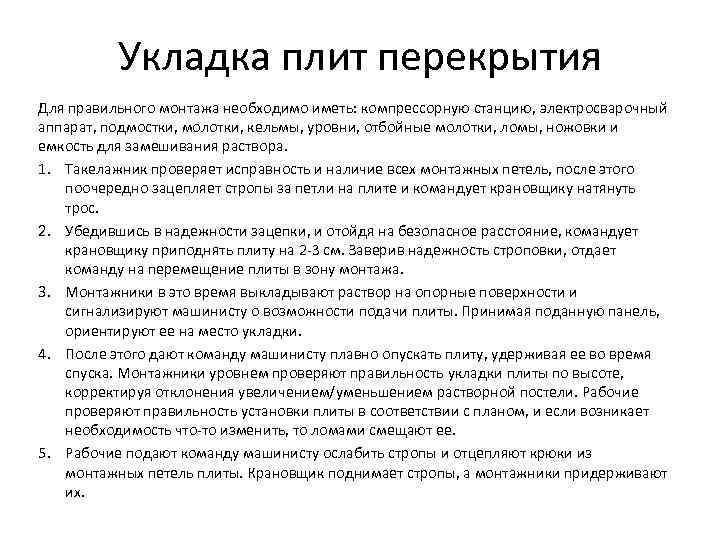

Укладка плит перекрытия Для правильного монтажа необходимо иметь: компрессорную станцию, электросварочный аппарат, подмостки, молотки, кельмы, уровни, отбойные молотки, ломы, ножовки и емкость для замешивания раствора. 1. Такелажник проверяет исправность и наличие всех монтажных петель, после этого поочередно зацепляет стропы за петли на плите и командует крановщику натянуть трос. 2. Убедившись в надежности зацепки, и отойдя на безопасное расстояние, командует крановщику приподнять плиту на 2 -3 см. Заверив надежность строповки, отдает команду на перемещение плиты в зону монтажа. 3. Монтажники в это время выкладывают раствор на опорные поверхности и сигнализируют машинисту о возможности подачи плиты. Принимая поданную панель, ориентируют ее на место укладки. 4. После этого дают команду машинисту плавно опускать плиту, удерживая ее во время спуска. Монтажники уровнем проверяют правильность укладки плиты по высоте, корректируя отклонения увеличением/уменьшением растворной постели. Рабочие проверяют правильность установки плиты в соответствии с планом, и если возникает необходимость что-то изменить, то ломами смещают ее. 5. Рабочие подают команду машинисту ослабить стропы и отцепляют крюки из монтажных петель плиты. Крановщик поднимает стропы, а монтажники придерживают их.
