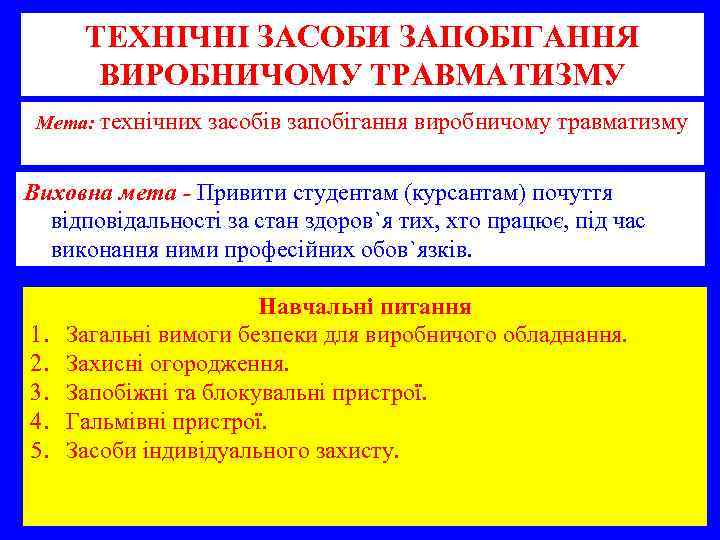

ТЕХНІЧНІ ЗАСОБИ ЗАПОБІГАННЯ ВИРОБНИЧОМУ ТРАВМАТИЗМУ Мета: технічних засобів запобігання виробничому травматизму Виховна мета - Привити студентам (курсантам) почуття відповідальності за стан здоров`я тих, хто працює, під час виконання ними професійних обов`язків. 1. 2. 3. 4. 5. Навчальні питання Загальні вимоги безпеки для виробничого обладнання. Захисні огородження. Запобіжні та блокувальні пристрої. Гальмівні пристрої. Засоби індивідуального захисту. 1

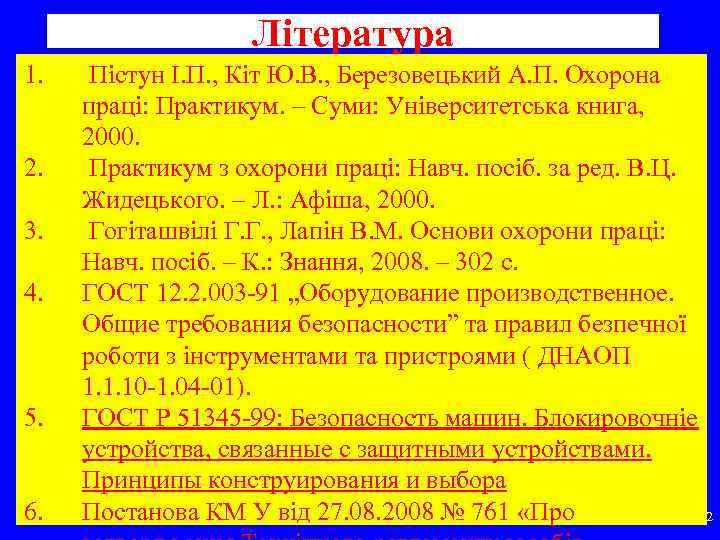

Література 1. 2. 3. 4. 5. 6. Пістун І. П. , Кіт Ю. В. , Березовецький А. П. Охорона праці: Практикум. – Суми: Університетська книга, 2000. Практикум з охорони праці: Навч. посіб. за ред. В. Ц. Жидецького. – Л. : Афіша, 2000. Гогіташвілі Г. Г. , Лапін В. М. Основи охорони праці: Навч. посіб. – К. : Знання, 2008. – 302 с. ГОСТ 12. 2. 003 -91 „Оборудование производственное. Общие требования безопасности” та правил безпечної роботи з інструментами та пристроями ( ДНАОП 1. 1. 10 -1. 04 -01). ГОСТ Р 51345 -99: Безопасность машин. Блокировочніе устройства, связанные с защитными устройствами. Принципы конструирования и выбора Постанова КМ У від 27. 08. 2008 № 761 «Про 2

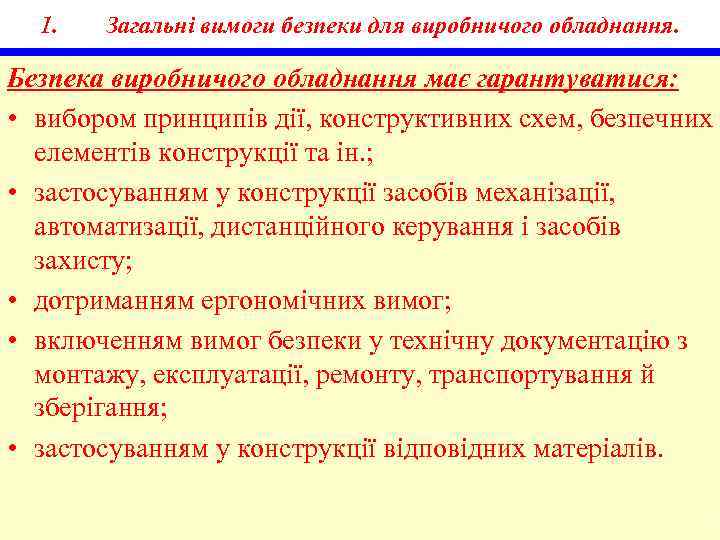

1. Загальні вимоги безпеки для виробничого обладнання. Безпека виробничого обладнання має гарантуватися: • вибором принципів дії, конструктивних схем, безпечних елементів конструкції та ін. ; • застосуванням у конструкції засобів механізації, автоматизації, дистанційного керування і засобів захисту; • дотриманням ергономічних вимог; • включенням вимог безпеки у технічну документацію з монтажу, експлуатації, ремонту, транспортування й зберігання; • застосуванням у конструкції відповідних матеріалів. 3

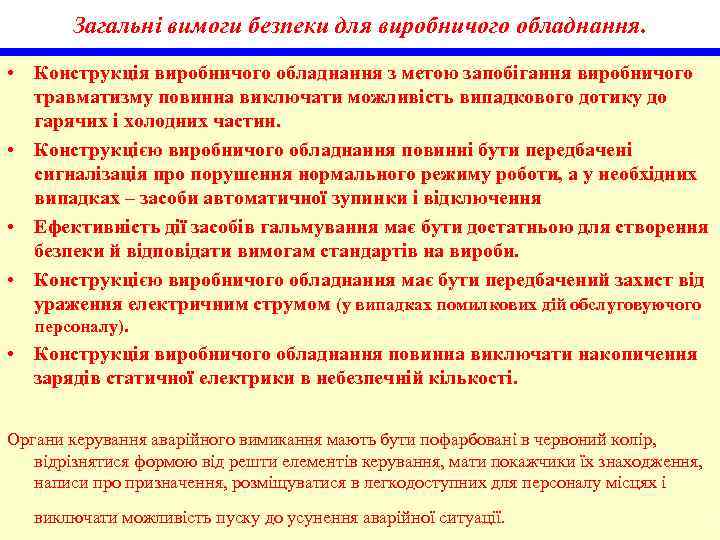

Загальні вимоги безпеки для виробничого обладнання. • Конструкція виробничого обладнання з метою запобігання виробничого травматизму повинна виключати можливість випадкового дотику до гарячих і холодних частин. • Конструкцією виробничого обладнання повинні бути передбачені сигналізація про порушення нормального режиму роботи, а у необхідних випадках – засоби автоматичної зупинки і відключення • Ефективність дії засобів гальмування має бути достатньою для створення безпеки й відповідати вимогам стандартів на вироби. • Конструкцією виробничого обладнання має бути передбачений захист від ураження електричним струмом (у випадках помилкових дій обслуговуючого персоналу). • Конструкція виробничого обладнання повинна виключати накопичення зарядів статичної електрики в небезпечній кількості. Органи керування аварійного вимикання мають бути пофарбовані в червоний колір, відрізнятися формою від решти елементів керування, мати покажчики їх знаходження, написи про призначення, розміщуватися в легкодоступних для персоналу місцях і виключати можливість пуску до усунення аварійної ситуації. 4

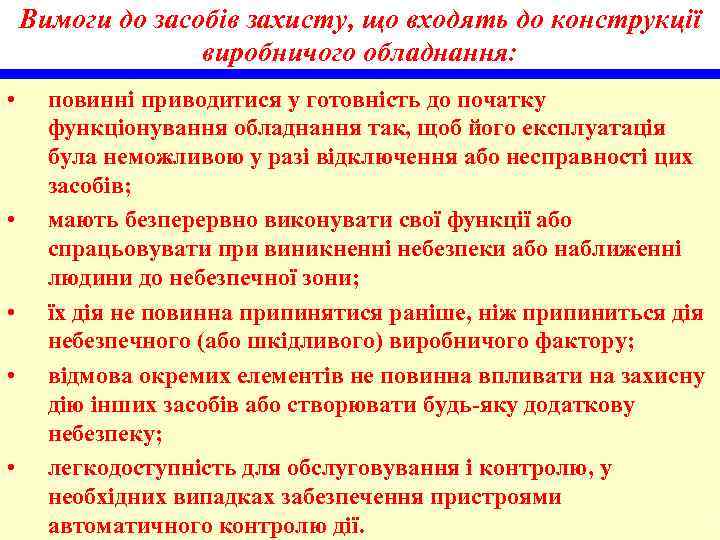

Вимоги до засобів захисту, що входять до конструкції виробничого обладнання: • • • повинні приводитися у готовність до початку функціонування обладнання так, щоб його експлуатація була неможливою у разі відключення або несправності цих засобів; мають безперервно виконувати свої функції або спрацьовувати при виникненні небезпеки або наближенні людини до небезпечної зони; їх дія не повинна припинятися раніше, ніж припиниться дія небезпечного (або шкідливого) виробничого фактору; відмова окремих елементів не повинна впливати на захисну дію інших засобів або створювати будь-яку додаткову небезпеку; легкодоступність для обслуговування і контролю, у необхідних випадках забезпечення пристроями 5 автоматичного контролю дії.

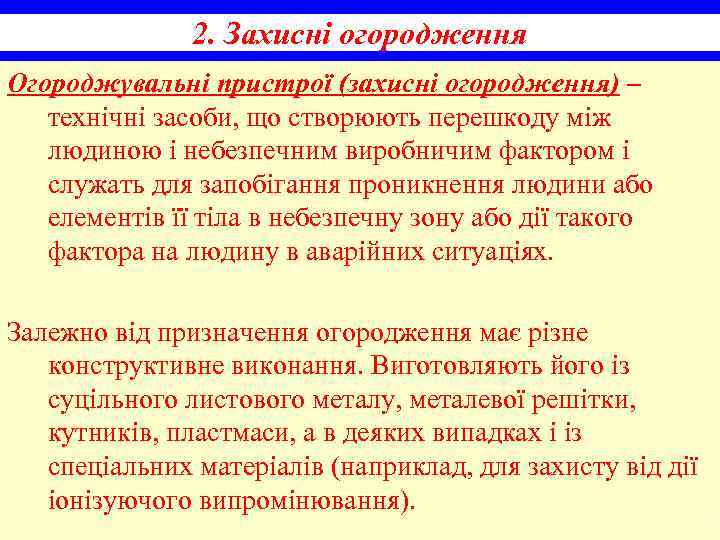

2. Захисні огородження Огороджувальні пристрої (захисні огородження) – технічні засоби, що створюють перешкоду між людиною і небезпечним виробничим фактором і служать для запобігання проникнення людини або елементів її тіла в небезпечну зону або дії такого фактора на людину в аварійних ситуаціях. Залежно від призначення огородження має різне конструктивне виконання. Виготовляють його із суцільного листового металу, металевої решітки, кутників, пластмаси, а в деяких випадках і із спеціальних матеріалів (наприклад, для захисту від дії іонізуючого випромінювання). 6

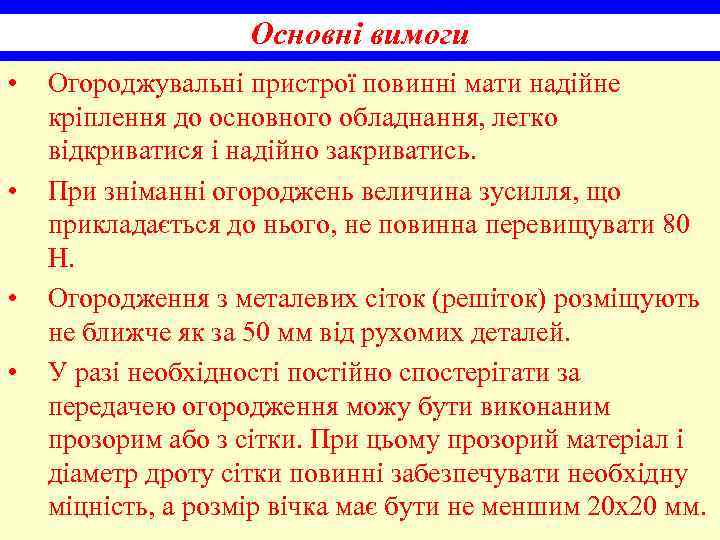

Основні вимоги • • Огороджувальні пристрої повинні мати надійне кріплення до основного обладнання, легко відкриватися і надійно закриватись. При зніманні огороджень величина зусилля, що прикладається до нього, не повинна перевищувати 80 Н. Огородження з металевих сіток (решіток) розміщують не ближче як за 50 мм від рухомих деталей. У разі необхідності постійно спостерігати за передачею огородження можу бути виконаним прозорим або з сітки. При цьому прозорий матеріал і діаметр дроту сітки повинні забезпечувати необхідну міцність, а розмір вічка має бути не меншим 20 х20 мм. 7

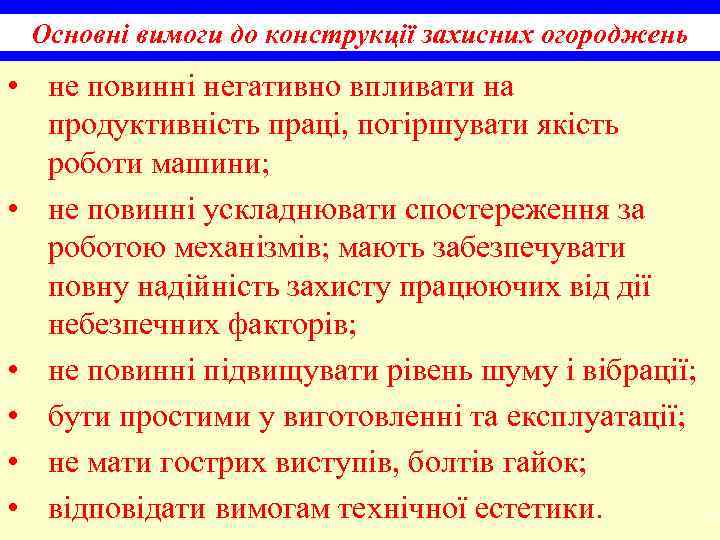

Основні вимоги до конструкції захисних огороджень • не повинні негативно впливати на продуктивність праці, погіршувати якість роботи машини; • не повинні ускладнювати спостереження за роботою механізмів; мають забезпечувати повну надійність захисту працюючих від дії небезпечних факторів; • не повинні підвищувати рівень шуму і вібрації; • бути простими у виготовленні та експлуатації; • не мати гострих виступів, болтів гайок; • відповідати вимогам технічної естетики. 8

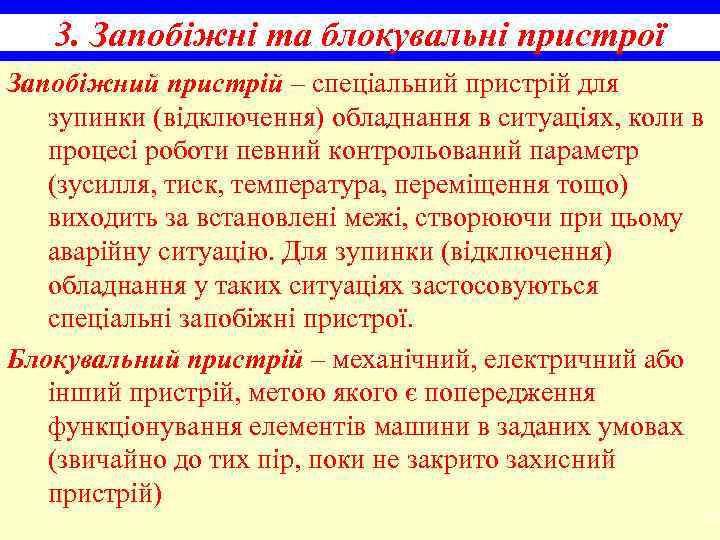

3. Запобіжні та блокувальні пристрої Запобіжний пристрій – спеціальний пристрій для зупинки (відключення) обладнання в ситуаціях, коли в процесі роботи певний контрольований параметр (зусилля, тиск, температура, переміщення тощо) виходить за встановлені межі, створюючи при цьому аварійну ситуацію. Для зупинки (відключення) обладнання у таких ситуаціях застосовуються спеціальні запобіжні пристрої. Блокувальний пристрій – механічний, електричний або інший пристрій, метою якого є попередження функціонування елементів машини в заданих умовах (звичайно до тих пір, поки не закрито захисний пристрій) 9

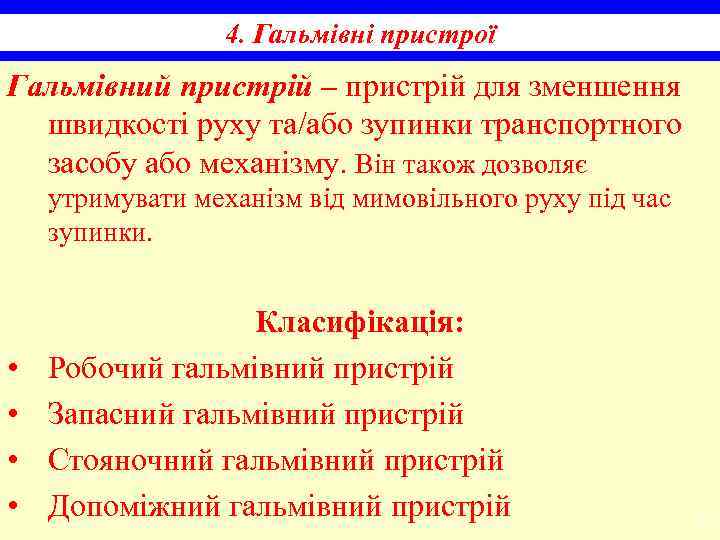

4. Гальмівні пристрої Гальмівний пристрій – пристрій для зменшення швидкості руху та/або зупинки транспортного засобу або механізму. Він також дозволяє утримувати механізм від мимовільного руху під час зупинки. • • Класифікація: Робочий гальмівний пристрій Запасний гальмівний пристрій Стояночний гальмівний пристрій Допоміжний гальмівний пристрій 10

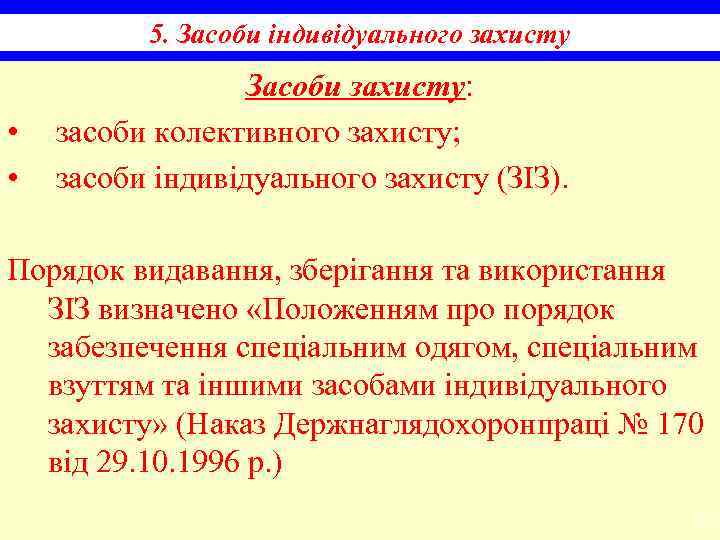

5. Засоби індивідуального захисту • • Засоби захисту: засоби колективного захисту; засоби індивідуального захисту (ЗІЗ). Порядок видавання, зберігання та використання ЗІЗ визначено «Положенням про порядок забезпечення спеціальним одягом, спеціальним взуттям та іншими засобами індивідуального захисту» (Наказ Держнаглядохоронпраці № 170 від 29. 10. 1996 р. ) 11

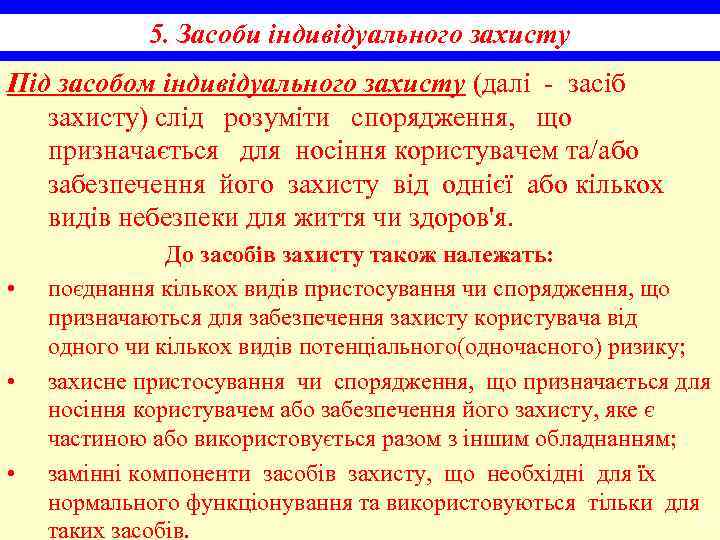

5. Засоби індивідуального захисту Під засобом індивідуального захисту (далі - засіб захисту) слід розуміти спорядження, що призначається для носіння користувачем та/або забезпечення його захисту від однієї або кількох видів небезпеки для життя чи здоров'я. • • • До засобів захисту також належать: поєднання кількох видів пристосування чи спорядження, що призначаються для забезпечення захисту користувача від одного чи кількох видів потенціального(одночасного) ризику; захисне пристосування чи спорядження, що призначається для носіння користувачем або забезпечення його захисту, яке є частиною або використовується разом з іншим обладнанням; замінні компоненти засобів захисту, що необхідні для їх нормального функціонування та використовуються тільки для 12 таких засобів.

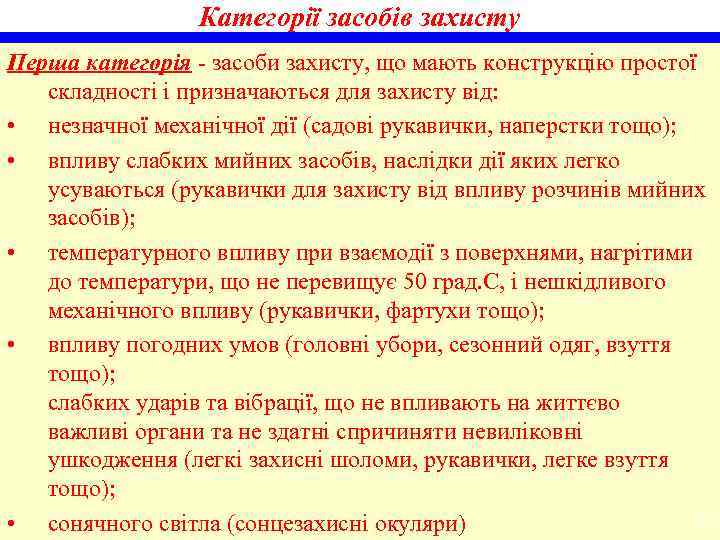

Категорії засобів захисту Перша категорія - засоби захисту, що мають конструкцію простої складності і призначаються для захисту від: • незначної механічної дії (садові рукавички, наперстки тощо); • впливу слабких мийних засобів, наслідки дії яких легко усуваються (рукавички для захисту від впливу розчинів мийних засобів); • температурного впливу при взаємодії з поверхнями, нагрітими до температури, що не перевищує 50 град. C, і нешкідливого механічного впливу (рукавички, фартухи тощо); • впливу погодних умов (головні убори, сезонний одяг, взуття тощо); слабких ударів та вібрації, що не впливають на життєво важливі органи та не здатні спричиняти невиліковні ушкодження (легкі захисні шоломи, рукавички, легке взуття тощо); 13 • сонячного світла (сонцезахисні окуляри)

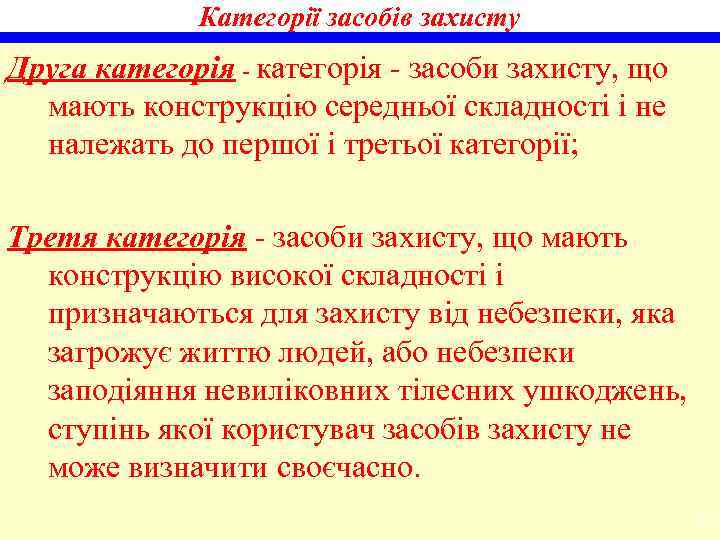

Категорії засобів захисту Друга категорія - засоби захисту, що мають конструкцію середньої складності і не належать до першої і третьої категорії; Третя категорія - засоби захисту, що мають конструкцію високої складності і призначаються для захисту від небезпеки, яка загрожує життю людей, або небезпеки заподіяння невиліковних тілесних ушкоджень, ступінь якої користувач засобів захисту не може визначити своєчасно. 14
До третьої категорії належать • • фільтрувальні пристрої для захисту дихальних шляхів від впливу твердих і рідких аерозолів, подразнювальних речовин, токсичних і радіоактивних газів; пристрої для захисту дихальних шляхів, що забезпечують повну ізоляцію від навколишнього природного середовища, зокрема призначені для застосування під водою; • • • засоби захисту, що забезпечують частковий захист від впливу хімічних речовин та іонізуючого випромінювання; аварійне спорядження, що призначається для використання при високих температурах… ; аварійне спорядження, що призначається для використання при низьких температурах…; засоби захисту від ураження електричним струмом; засоби захисту від падіння з висоти. 15

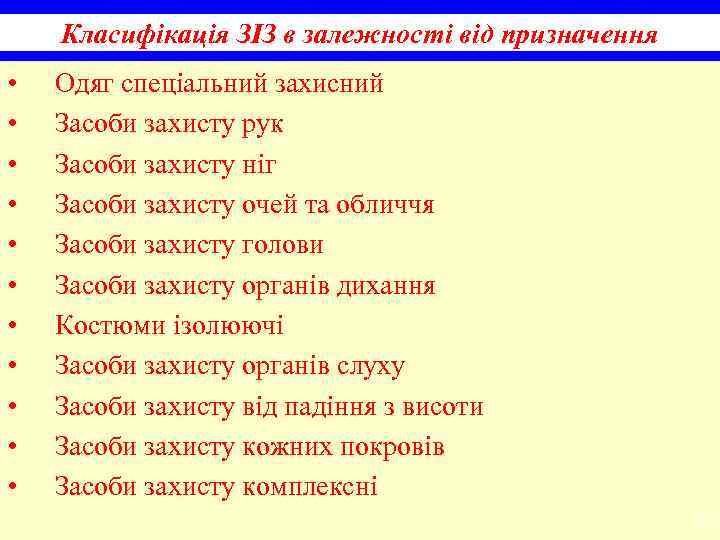

Класифікація ЗІЗ в залежності від призначення • • • Одяг спеціальний захисний Засоби захисту рук Засоби захисту ніг Засоби захисту очей та обличчя Засоби захисту голови Засоби захисту органів дихання Костюми ізолюючі Засоби захисту органів слуху Засоби захисту від падіння з висоти Засоби захисту кожних покровів Засоби захисту комплексні 16

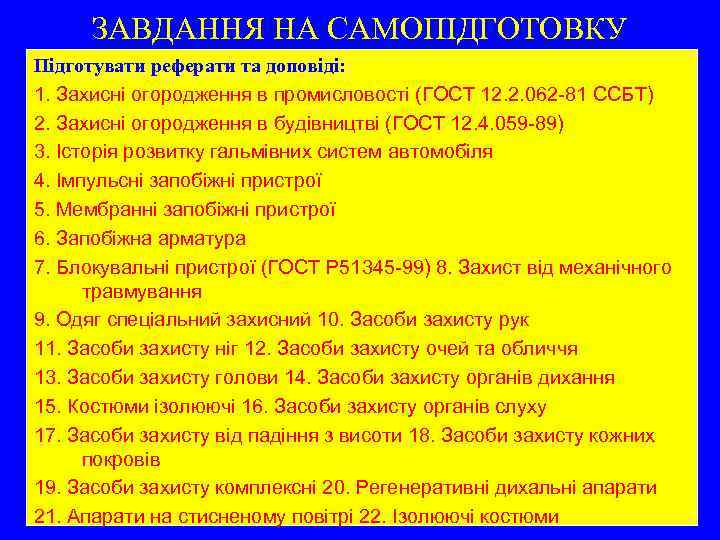

ЗАВДАННЯ НА САМОПІДГОТОВКУ Підготувати реферати та доповіді: 1. Захисні огородження в промисловості (ГОСТ 12. 2. 062 -81 ССБТ) 2. Захисні огородження в будівництві (ГОСТ 12. 4. 059 -89) 3. Історія розвитку гальмівних систем автомобіля 4. Імпульсні запобіжні пристрої 5. Мембранні запобіжні пристрої 6. Запобіжна арматура 7. Блокувальні пристрої (ГОСТ Р 51345 -99) 8. Захист від механічного травмування 9. Одяг спеціальний захисний 10. Засоби захисту рук 11. Засоби захисту ніг 12. Засоби захисту очей та обличчя 13. Засоби захисту голови 14. Засоби захисту органів дихання 15. Костюми ізолюючі 16. Засоби захисту органів слуху 17. Засоби захисту від падіння з висоти 18. Засоби захисту кожних покровів 19. Засоби захисту комплексні 20. Регенеративні дихальні апарати 21. Апарати на стисненому повітрі 22. Ізолюючі костюми
