Техническое обслуживание средств связи и электрических сетей
Техническое обслуживание электроустановок Совокупность технических средств, документации и исполнителей, необходимых для выполнения работ по прогнозированию технического состояния электрооборудования, проверке его работоспособности, регулированию или настройке узлов, замене износившихся деталей.
Обслуживание воздушных линий напряжением до 1000 В, 10 к. В При осмотре особое внимание обращают на наличие оплавлений проволок, обрывов или набросов на провода, ожогов и трещин изоляторов… Осмотры линий электромонтером должны быть не реже 1 раза в месяц. Проверку наличия трещин на железобетонных опорах и пасынках с выборочным вскрытием грунта в зоне переменной влажности производят 1 раз в 6 лет, начиная с 4 го года эксплуатации. Степень загнивания деталей деревянных опор определяют 1 раз в 3 года. Измерение сопротивления заземления производят 1 раз в первый год эксплуатации, в дальнейшем 1 раз в 3 года. Подтяжку болтов, гаек и бандажей производят ежегодно в первые 2 года, в дальнейшем – по мере надобности. Внеочередные осмотры линий производят после аварий, ураганов, во время ледоходов, при пожаре вблизи линий, гололеде, морозе ниже 40ºС.
Обслуживание цеховых электрических сетей напряжением до 1000 В Осматривают провода и кабели, поврежденные участки изоляции восстанавливают обмоткой хлопчатобумажной лентой или лентой ПВХ. Измеряют мегаомметром на 1000 В сопротивление изоляции, если оно будет меньше 0, 5 МОм, участки проводки с низким сопротивлением заменяют новыми. Проверяют стрелу провеса, которая для тросовых и струнных проводок должна быть при пролете 6 м не более 100— 150 мм, а при пролете 12 м — 200— 250 мм. При необходимости участки с большой величиной провеса перетягивают. Натяжение стальных тросов проводят до минимально возможной стрелы провеса. При этом усилие натяжения не должно превышать 75 % разрывного усилия, допускаемого для данного сечения троса.
ТО средств связи и оповещения Комплекс работ, проводимых с целью поддержания средств связи и оповещения в исправном или работоспособном состоянии, подготовке к эксплуатации и использованию по назначению. Основные задачи ТО средств связи и оповещения: • предупреждение преждевременного износа механических элементов и ухода электрических параметров аппаратуры за пределы установленных норм; • выявление и устранение неисправностей и причин их возникновения; • доведение параметров и характеристик до установленных норм; • продление межремонтных ресурсов (сроков) и сроков службы.
Виды ТО для средств связи и оповещения защитных сооружений гражданской обороны • • • контрольный осмотр (КО); ежедневное техническое обслуживание (ЕТО); ТО № 1; ТО № 2; сезонное техническое обслуживание (СТО); регламентированное техническое обслуживание (РТО).
Обслуживание и ремонт оборудования связи Техническое обслуживание – это комплекс мер и мероприятий направленных на поддержание оборудования связи в работоспособном состоянии. В этот комплекс входят следующие направления: • текущее обслуживание оборудования; • планово-профилактическое обслуживание; • ремонт.

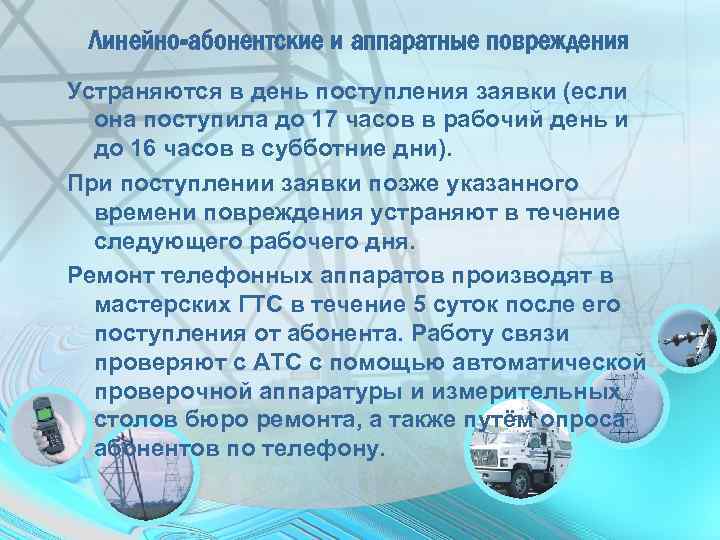

Линейно-абонентские и аппаратные повреждения Устраняются в день поступления заявки (если она поступила до 17 часов в рабочий день и до 16 часов в субботние дни). При поступлении заявки позже указанного времени повреждения устраняют в течение следующего рабочего дня. Ремонт телефонных аппаратов производят в мастерских ГТС в течение 5 суток после его поступления от абонента. Работу связи проверяют с АТС с помощью автоматической проверочной аппаратуры и измерительных столов бюро ремонта, а также путём опроса абонентов по телефону.
Кабельные аварии и повреждения Обслуживающий персонал организует работу по их ликвидации; одновременно поврежденные связи переключают на свободные исправные пары в этом или других кабелях с использованием межшкафных связей, подвески временных линий с других направлений и т. п. В первую очередь подлежат переключению таксофоны, специальные службы (01, 02, 03) и другие важные связи.
Продолжительность устранения кабельных повреждений Емкость: до 200× 2 – 36 часов; до 400× 2 – 48 ч; до 600× 2 – 60 ч; до 800× 2 – 72 ч; до 1200× 2 – 80 ч.

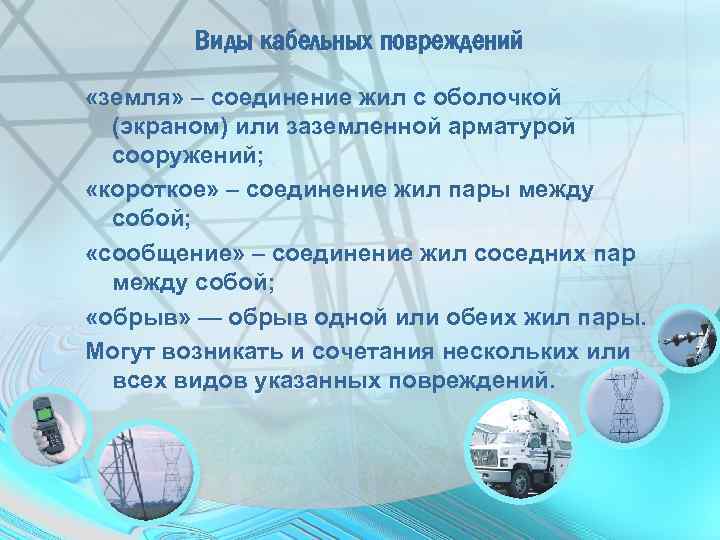

Виды кабельных повреждений «земля» – соединение жил с оболочкой (экраном) или заземленной арматурой сооружений; «короткое» – соединение жил пары между собой; «сообщение» – соединение жил соседних пар между собой; «обрыв» — обрыв одной или обеих жил пары. Могут возникать и сочетания нескольких или всех видов указанных повреждений.
Способы обнаружения мест повреждения кабелей Абсолютные: • индукционный метод; • акустический метод. Относительные: • импульсный метод; • петлевой метод; • метод колебательного разряда; • ёмкостный метод.
