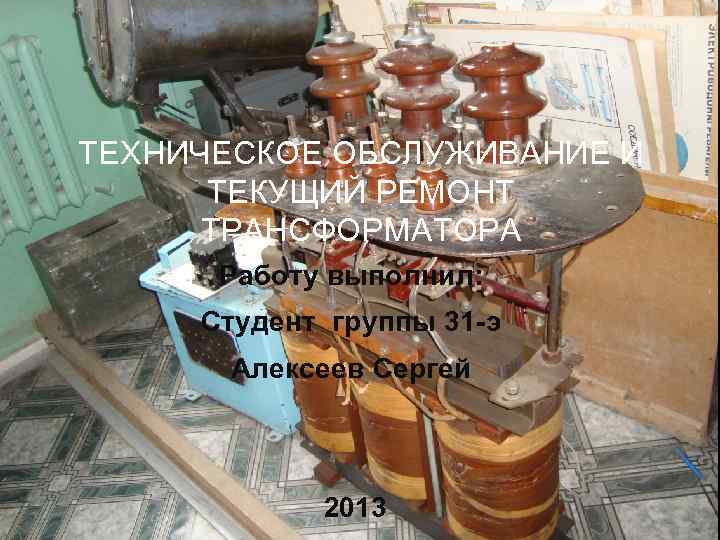

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ТЕКУЩИЙ РЕМОНТ ТРАНСФОРМАТОРА Работу выполнил: Студент группы 31 -э Алексеев Сергей 2013

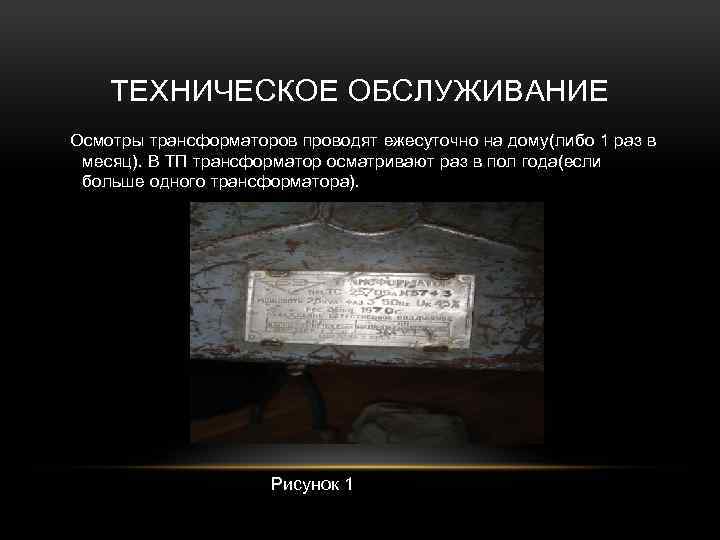

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Осмотры трансформаторов проводят ежесуточно на дому(либо 1 раз в месяц). В ТП трансформатор осматривают раз в пол года(если больше одного трансформатора). Рисунок 1

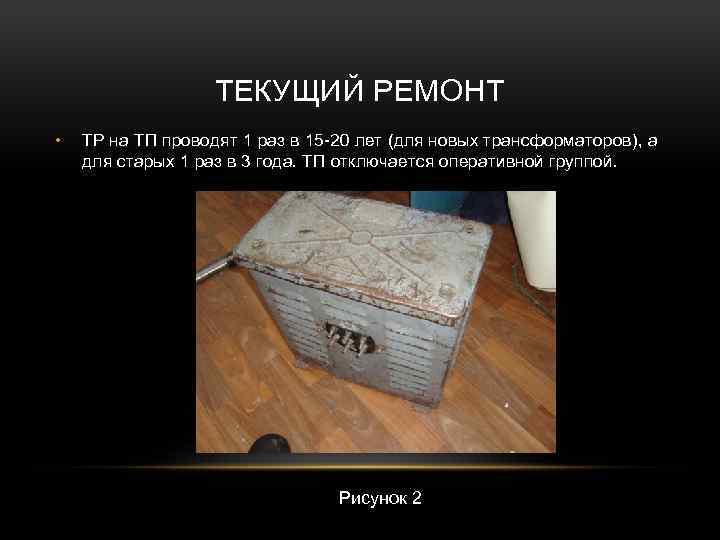

ТЕКУЩИЙ РЕМОНТ • ТР на ТП проводят 1 раз в 15 -20 лет (для новых трансформаторов), а для старых 1 раз в 3 года. ТП отключается оперативной группой. Рисунок 2

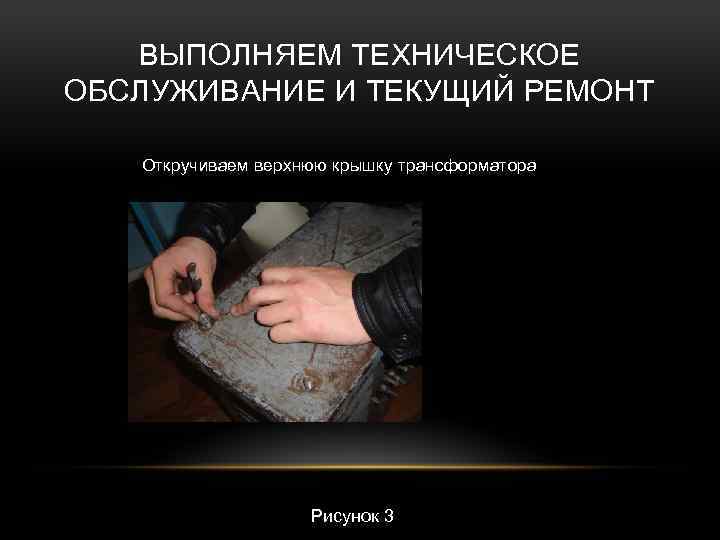

ВЫПОЛНЯЕМ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ТЕКУЩИЙ РЕМОНТ Откручиваем верхнюю крышку трансформатора Рисунок 3

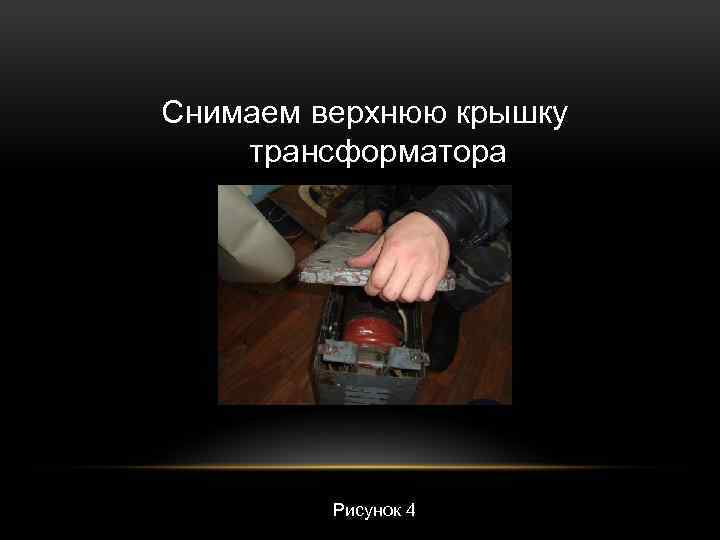

Снимаем верхнюю крышку трансформатора Рисунок 4

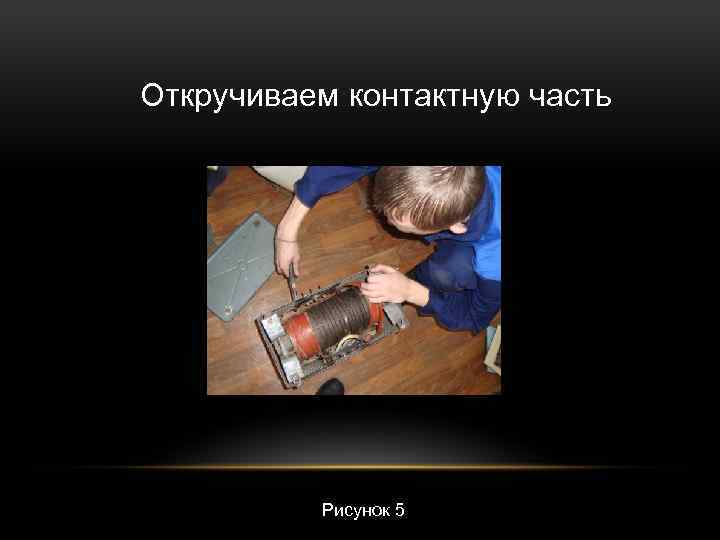

Откручиваем контактную часть Рисунок 5

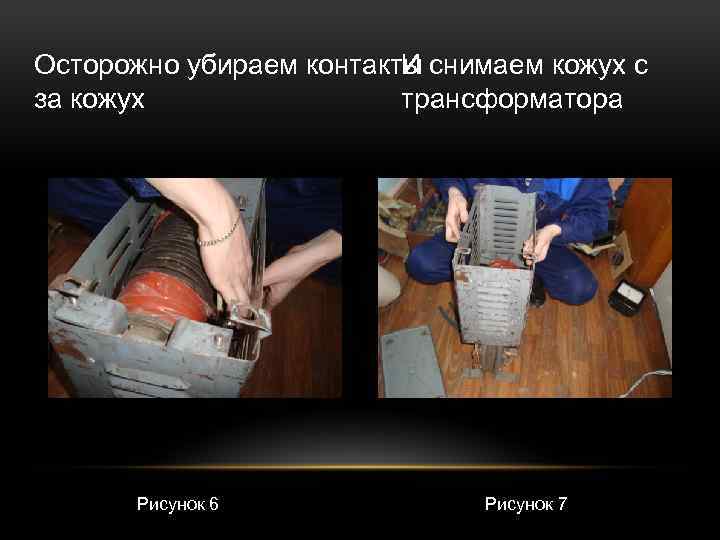

И снимаем кожух с Осторожно убираем контакты трансформатора за кожух Рисунок 6 Рисунок 7

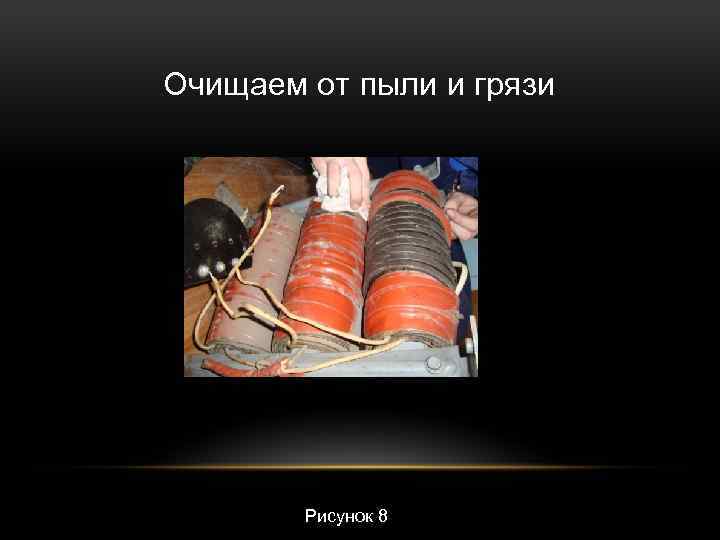

Очищаем от пыли и грязи Рисунок 8

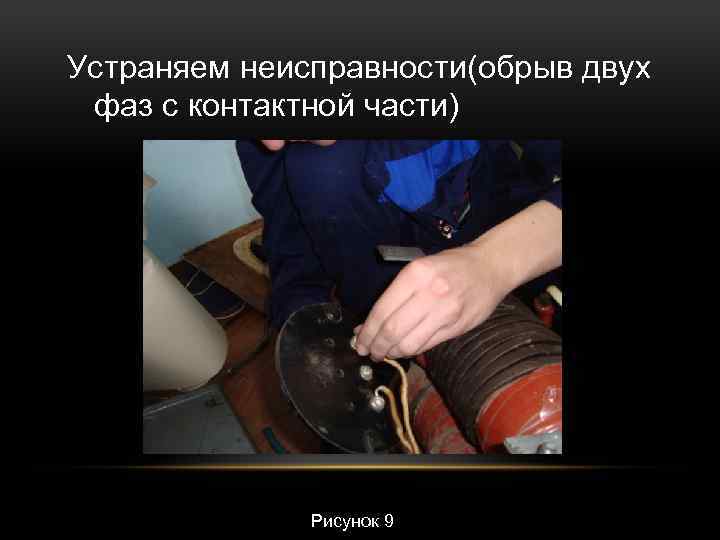

Устраняем неисправности(обрыв двух фаз с контактной части) Рисунок 9
Трансформатор(разобранный) после выполненных работ Рисунок

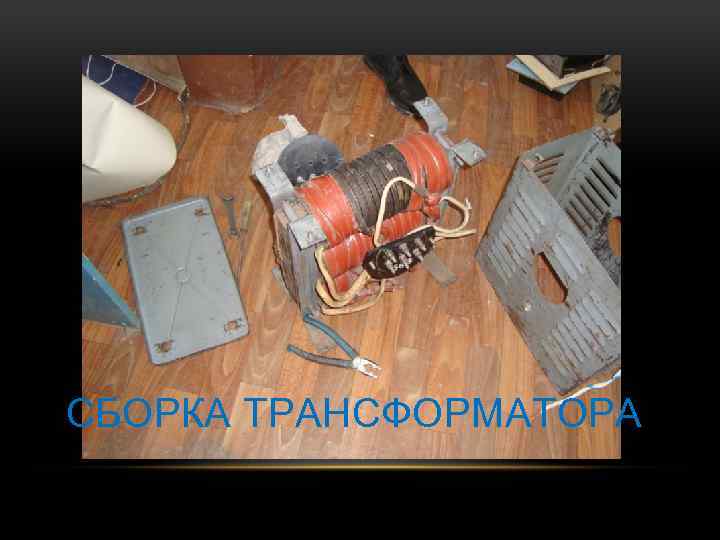

СБОРКА ТРАНСФОРМАТОРА

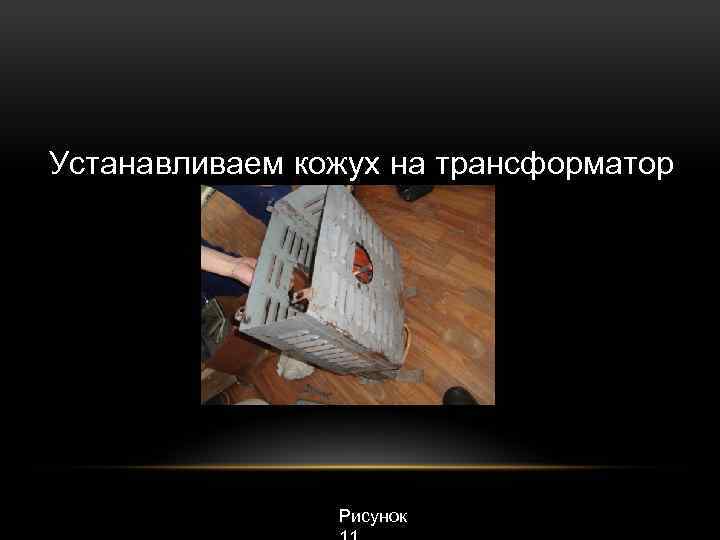

Устанавливаем кожух на трансформатор Рисунок

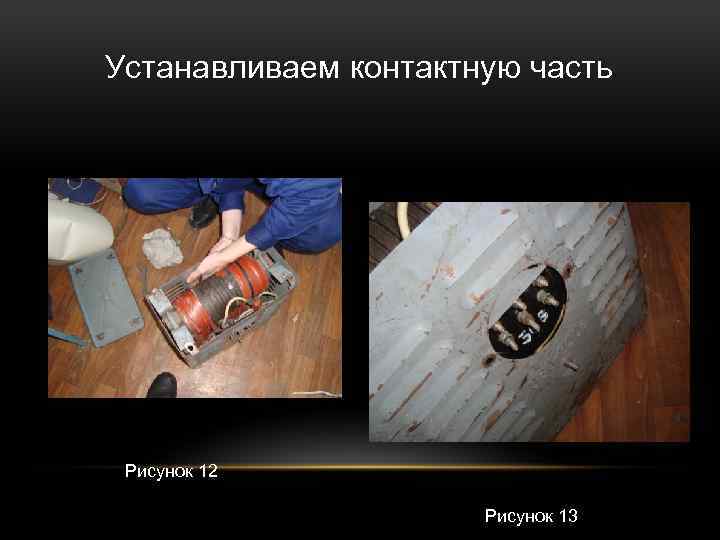

Устанавливаем контактную часть Рисунок 12 Рисунок 13

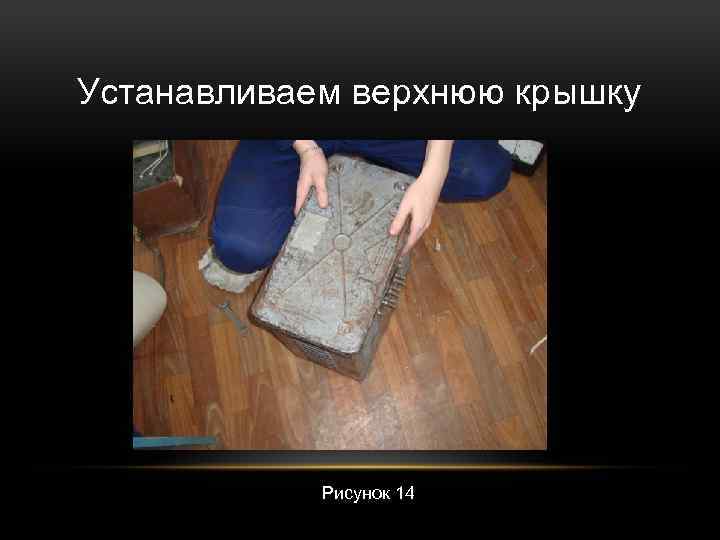

Устанавливаем верхнюю крышку Рисунок 14

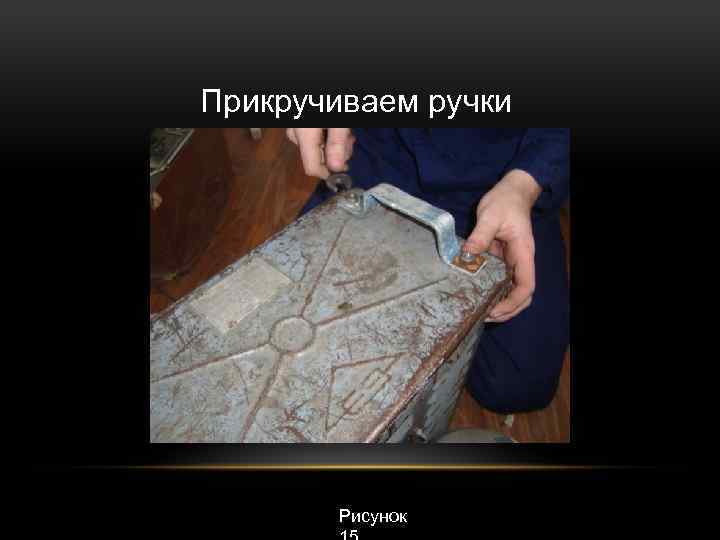

Прикручиваем ручки Рисунок

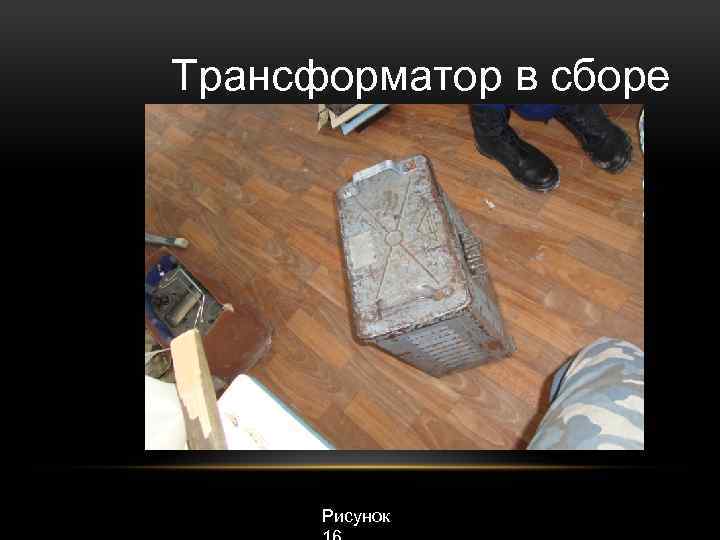

Трансформатор в сборе Рисунок

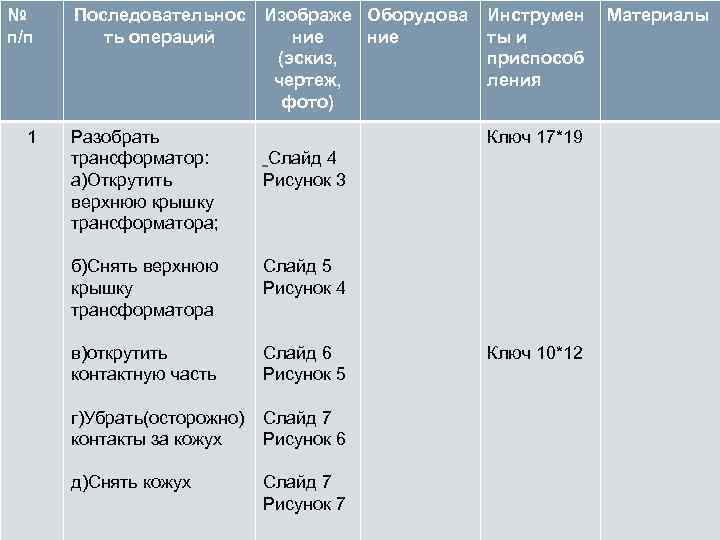

№ п/п Последовательнос ть операций 1 Разобрать трансформатор: а)Открутить верхнюю крышку трансформатора; б)Снять верхнюю крышку трансформатора в)открутить контактную часть г)Убрать(осторожно) контакты за кожух д)Снять кожух Изображе Оборудова ние (эскиз, чертеж, фото) Слайд 4 Рисунок 3 Слайд 5 Рисунок 4 Слайд 6 Рисунок 5 Слайд 7 Рисунок 6 Слайд 7 Рисунок 7 Инструмен ты и приспособ ления Ключ 17*19 Ключ 10*12 Материалы

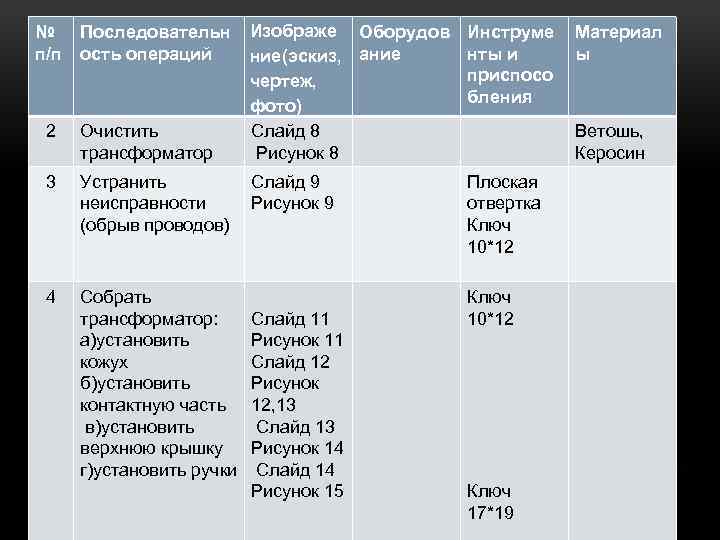

№ п/п Последовательн ость операций 2 Очистить трансформатор 3 Устранить неисправности (обрыв проводов) 4 Собрать трансформатор: а)установить кожух б)установить контактную часть в)установить верхнюю крышку г)установить ручки Изображе Оборудов Инструме нты и ние(эскиз, ание приспосо чертеж, бления фото) Слайд 8 Рисунок 8 Слайд 9 Рисунок 9 Слайд 11 Рисунок 11 Слайд 12 Рисунок 12, 13 Слайд 13 Рисунок 14 Слайд 14 Рисунок 15 Плоская отвертка Ключ 10*12 Ключ 17*19 Материал ы Ветошь, Керосин
Спасибо за внимание
