ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ № 57 2 Территориальное подразделение «Нагатино-2» Учебное занятие № 2 Тема: «Общие сведения об аварийно-спасательной технике, состоящей на оснащении аварийно-спасательных формирований МЧС. Назначение, область применения техники и ее классификация» 4 сентября 2013 г.

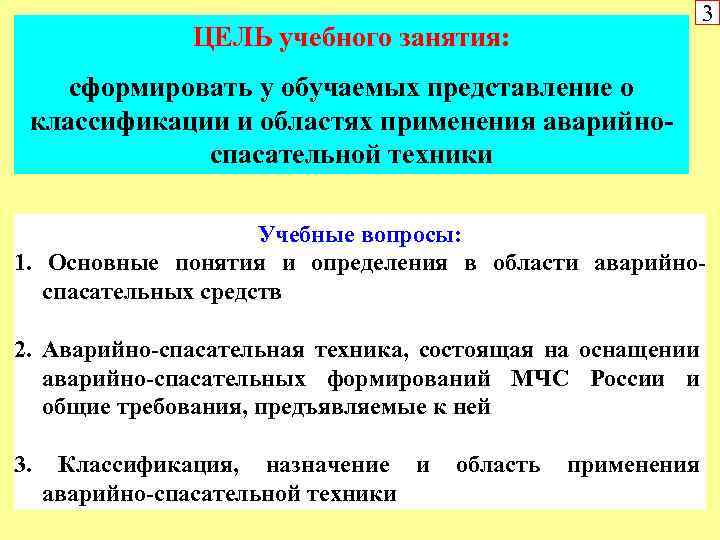

3 ЦЕЛЬ учебного занятия: сформировать у обучаемых представление о классификации и областях применения аварийноспасательной техники Учебные вопросы: 1. Основные понятия и определения в области аварийноспасательных средств 2. Аварийно-спасательная техника, состоящая на оснащении аварийно-спасательных формирований МЧС России и общие требования, предъявляемые к ней 3. Классификация, назначение и аварийно-спасательной техники область применения

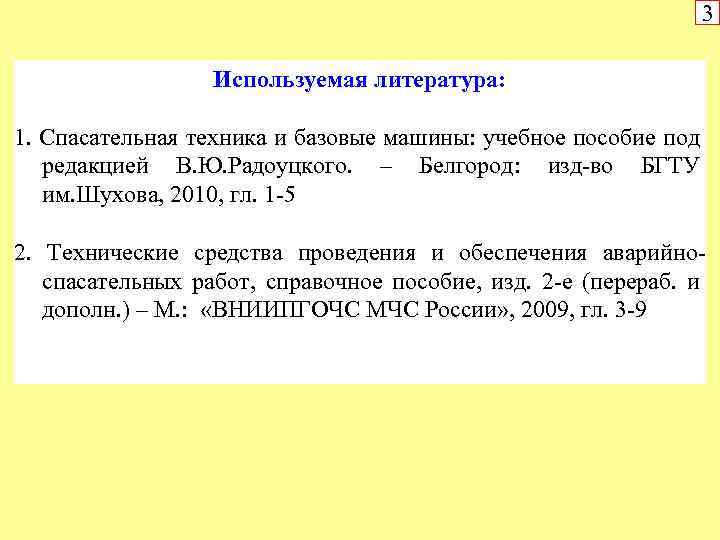

3 Используемая литература: 1. Спасательная техника и базовые машины: учебное пособие под редакцией В. Ю. Радоуцкого. – Белгород: изд-во БГТУ им. Шухова, 2010, гл. 1 -5 2. Технические средства проведения и обеспечения аварийноспасательных работ, справочное пособие, изд. 2 -е (перераб. и дополн. ) – М. : «ВНИИПГОЧС МЧС России» , 2009, гл. 3 -9

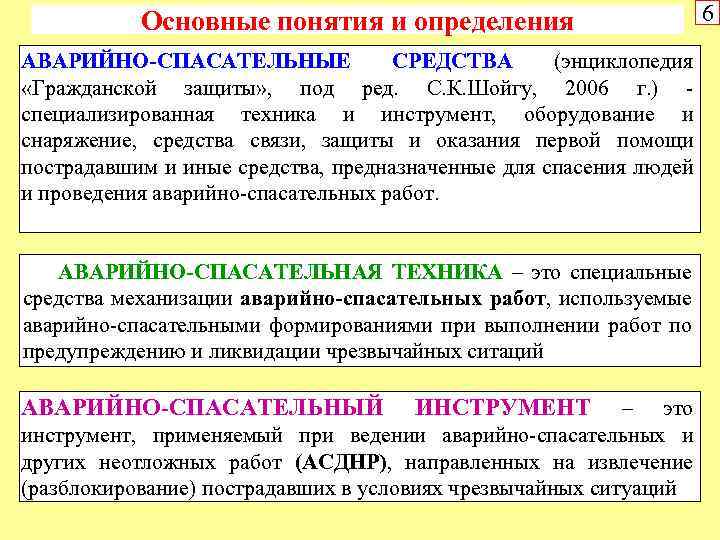

Основные понятия и определения АВАРИЙНО-СПАСАТЕЛЬНЫЕ СРЕДСТВА (энциклопедия «Гражданской защиты» , под ред. С. К. Шойгу, 2006 г. ) специализированная техника и инструмент, оборудование и снаряжение, средства связи, защиты и оказания первой помощи пострадавшим и иные средства, предназначенные для спасения людей и проведения аварийно-спасательных работ. АВАРИЙНО-СПАСАТЕЛЬНАЯ ТЕХНИКА – это специальные средства механизации аварийно-спасательных работ, используемые аварийно-спасательными формированиями при выполнении работ по предупреждению и ликвидации чрезвычайных ситаций АВАРИЙНО-СПАСАТЕЛЬНЫЙ ИНСТРУМЕНТ – это инструмент, применяемый при ведении аварийно-спасательных и других неотложных работ (АСДНР), направленных на извлечение (разблокирование) пострадавших в условиях чрезвычайных ситуаций 6

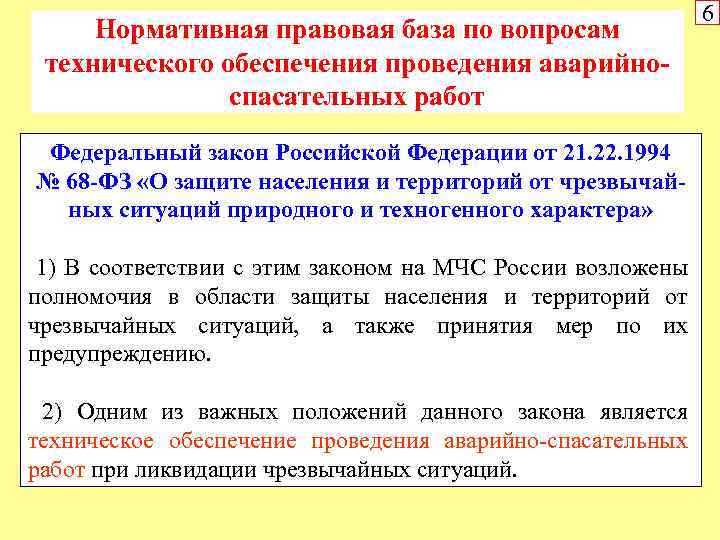

Нормативная правовая база по вопросам технического обеспечения проведения аварийноспасательных работ Федеральный закон Российской Федерации от 21. 22. 1994 № 68 -ФЗ «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера» 1) В соответствии с этим законом на МЧС России возложены полномочия в области защиты населения и территорий от чрезвычайных ситуаций, а также принятия мер по их предупреждению. 2) Одним из важных положений данного закона является техническое обеспечение проведения аварийно-спасательных работ при ликвидации чрезвычайных ситуаций. 6

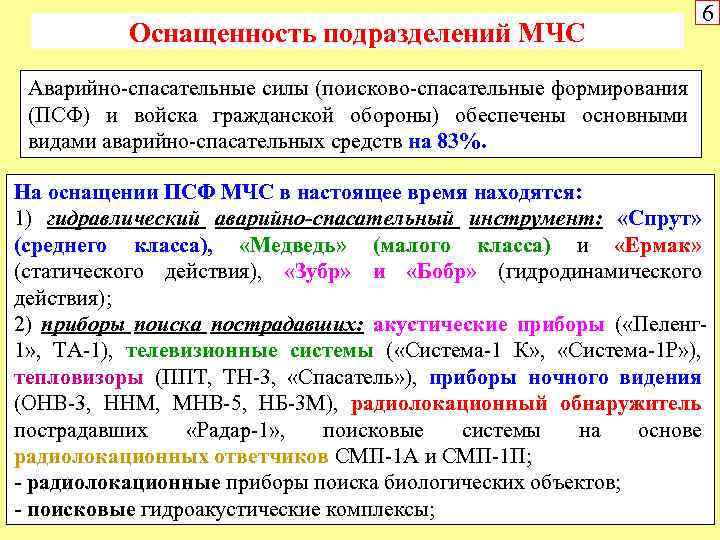

Оснащенность подразделений МЧС 6 Аварийно-спасательные силы (поисково-спасательные формирования (ПСФ) и войска гражданской обороны) обеспечены основными видами аварийно-спасательных средств на 83%. На оснащении ПСФ МЧС в настоящее время находятся: 1) гидравлический аварийно-спасательный инструмент: «Спрут» (среднего класса), «Медведь» (малого класса) и «Ермак» (статического действия), «Зубр» и «Бобр» (гидродинамического действия); 2) приборы поиска пострадавших: акустические приборы ( «Пеленг 1» , ТА-1), телевизионные системы ( «Система-1 К» , «Система-1 P» ), тепловизоры (ППТ, ТН-3, «Спасатель» ), приборы ночного видения (ОНВ-3, ННМ, МНВ-5, НБ-3 М), радиолокационный обнаружитель пострадавших «Радар-1» , поисковые системы на основе радиолокационных ответчиков СМП-1 А и СМП-1 П; - радиолокационные приборы поиска биологических объектов; - поисковые гидроакустические комплексы;

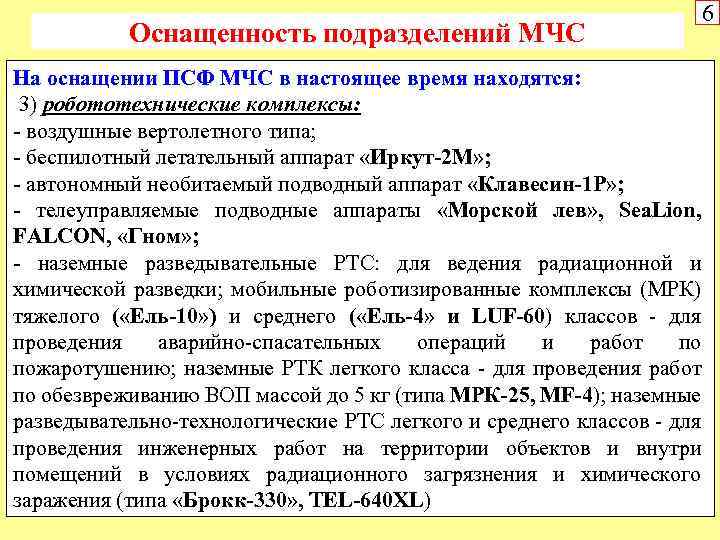

Оснащенность подразделений МЧС На оснащении ПСФ МЧС в настоящее время находятся: 3) робототехнические комплексы: - воздушные вертолетного типа; - беспилотный летательный аппарат «Иркут-2 М» ; - автономный необитаемый подводный аппарат «Клавесин-1 Р» ; - телеуправляемые подводные аппараты «Морской лев» , Sea. Lion, FALCON, «Гном» ; - наземные разведывательные РТС: для ведения радиационной и химической разведки; мобильные роботизированные комплексы (МРК) тяжелого ( «Ель-10» ) и среднего ( «Ель-4» и LUF-60) классов - для проведения аварийно-спасательных операций и работ по пожаротушению; наземные РТК легкого класса - для проведения работ по обезвреживанию ВОП массой до 5 кг (типа МРК-25, MF-4); наземные разведывательно-технологические РТС легкого и среднего классов - для проведения инженерных работ на территории объектов и внутри помещений в условиях радиационного загрязнения и химического заражения (типа «Брокк-330» , TEL-640 XL) 6

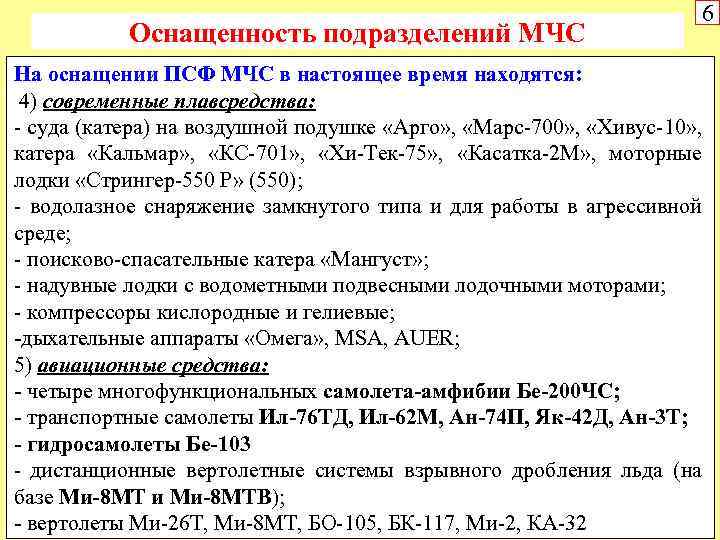

Оснащенность подразделений МЧС 6 На оснащении ПСФ МЧС в настоящее время находятся: 4) современные плавсредства: - суда (катера) на воздушной подушке «Арго» , «Марс-700» , «Хивус-10» , катера «Кальмар» , «КС-701» , «Хи-Тек-75» , «Касатка-2 М» , моторные лодки «Стрингер-550 Р» (550); - водолазное снаряжение замкнутого типа и для работы в агрессивной среде; - поисково-спасательные катера «Мангуст» ; - надувные лодки с водометными подвесными лодочными моторами; - компрессоры кислородные и гелиевые; -дыхательные аппараты «Омега» , МSA, AUER; 5) авиационные средства: - четыре многофункциональных самолета-амфибии Бе-200 ЧС; - транспортные самолеты Ил-76 ТД, Ил-62 М, Ан-74 П, Як-42 Д, Ан-3 Т; - гидросамолеты Бе-103 - дистанционные вертолетные системы взрывного дробления льда (на базе Ми-8 МТ и Ми-8 МТВ); - вертолеты Ми-26 Т, Ми-8 МТ, БО-105, БК-117, Ми-2, КА-32

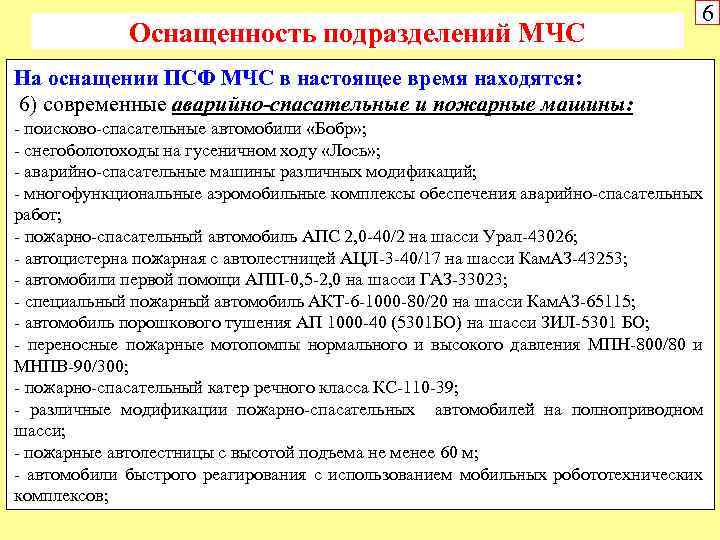

Оснащенность подразделений МЧС 6 На оснащении ПСФ МЧС в настоящее время находятся: 6) современные аварийно-спасательные и пожарные машины: - поисково-спасательные автомобили «Бобр» ; - снегоболотоходы на гусеничном ходу «Лось» ; - аварийно-спасательные машины различных модификаций; - многофункциональные аэромобильные комплексы обеспечения аварийно-спасательных работ; - пожарно-спасательный автомобиль АПС 2, 0 -40/2 на шасси Урал-43026; - автоцистерна пожарная с автолестницей АЦЛ-3 -40/17 на шасси Кам. АЗ-43253; - автомобили первой помощи АПП-0, 5 -2, 0 на шасси ГАЗ-33023; - специальный пожарный автомобиль АКТ-6 -1000 -80/20 на шасси Кам. АЗ-65115; - автомобиль порошкового тушения АП 1000 -40 (5301 БО) на шасси ЗИЛ-5301 БО; - переносные пожарные мотопомпы нормального и высокого давления МПН-800/80 и МНПВ-90/300; - пожарно-спасательный катер речного класса КС-110 -39; - различные модификации пожарно-спасательных автомобилей на полноприводном шасси; - пожарные автолестницы с высотой подъема не менее 60 м; - автомобили быстрого реагирования с использованием мобильных робототехнических комплексов;

Оснащенность подразделений МЧС 6 На оснащении ПСФ МЧС в настоящее время находятся: 7) вспомогательное аварийно-спасательное оборудование и снаряжение: - многофункциональные быстровозводимые тренажерные комплексы для спасателей; - учебно-тренажерные комплексы для отработки технологий ведения аварийно-спасательных работ; - осветительные комплексы «Световая башня» ; - индивидуальные и групповые комплекты горно-альпинистского и спелеологического снаряжения; - мобильные пожарные полигоны ПТС «ГРОТ» ; - прыжковые пневматические спасательные устройства; - стационарные воздушные компрессоры типа ПТС «Вектор» ; - оборудование для жизнеобеспечения пострадавшего населения.

Основные требования, предъявляемые к техническому оснащению аварийно-спасательных формирований МЧС России 7 Эффективность выполнения аварийно-спасательных работ во многом зависит от уровня оснащённости сил МЧС современными высокопроизводительными аварийно-спасательными средствами • повышение технологических и мобильных (аэромобильных) возможностей сил МЧС при выполнении всего спектра АСДНР; • повышение автономности проведения аварийно-спасательных работ; • обеспечение безопасности проведения работ; • оснащение специальных формирований МЧС многофункциональными мобильными аварийно-спасательными комплексами, комплектами аварийно-спасательного инструмента различных принципов действия, робототехническими средствами, техническими средствами разведки и поиска пострадавших, отвечающих современным требованиям; • оснащение подразделений ФПС высокоэффективными многофункциональными пожарно-спасательными и пожарно-техническими автомобилями, другими средствами пожаротушения, спасения и индивидуальной защиты пожарных; • оснащение пунктов управления современными средствами связи, анализа и обработки информации, электронными средствами, обеспечивающими проведение мониторинга; • оснащение авиации МЧС России современной авиационной техникой и авиационноспасательными технологиями; • оснащение подразделений ГИМС быстроходными судами и средствами связи

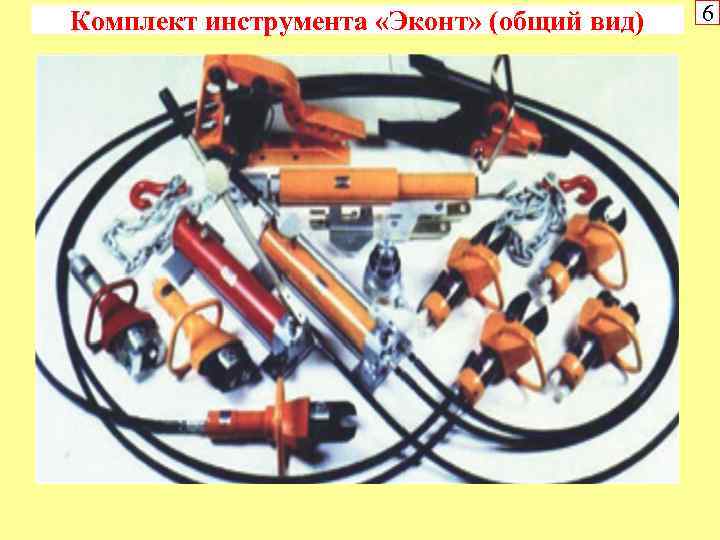

Комплект инструмента «Эконт» (общий вид) 6

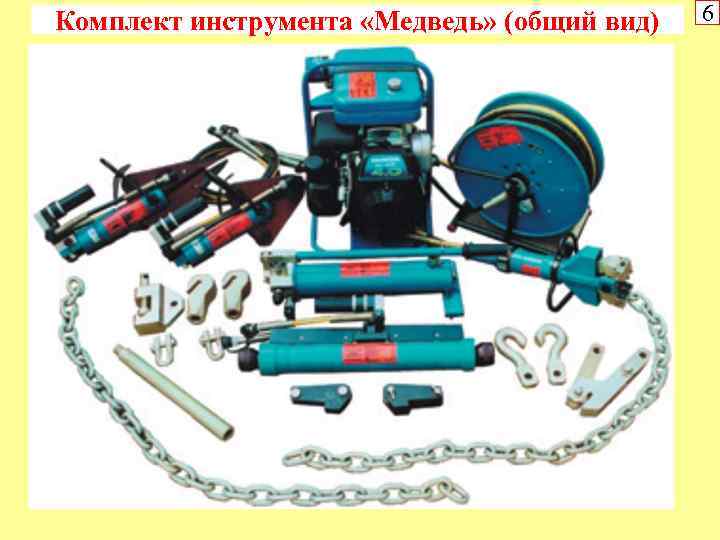

Комплект инструмента «Медведь» (общий вид) 6

АСМ типа «Бизон» на базе авто «Бычок» (АСМ-47 -03) 6

АСМ-41 -24) 6

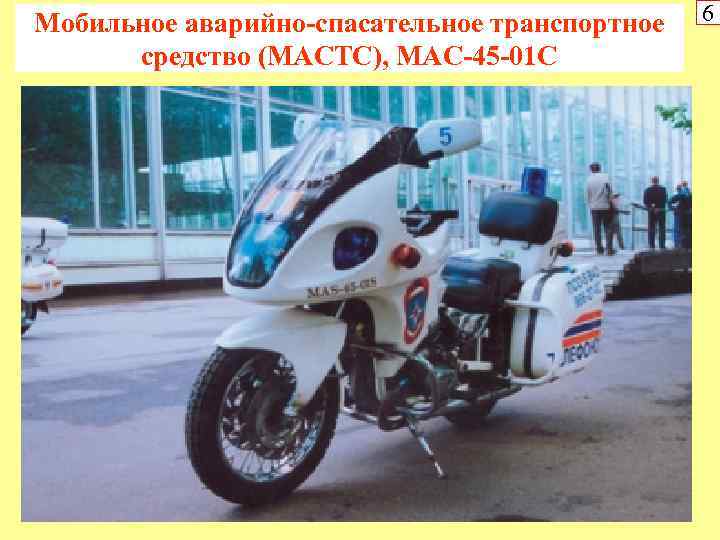

Мобильное аварийно-спасательное транспортное средство (МАСТС), МАС-45 -01 С 6

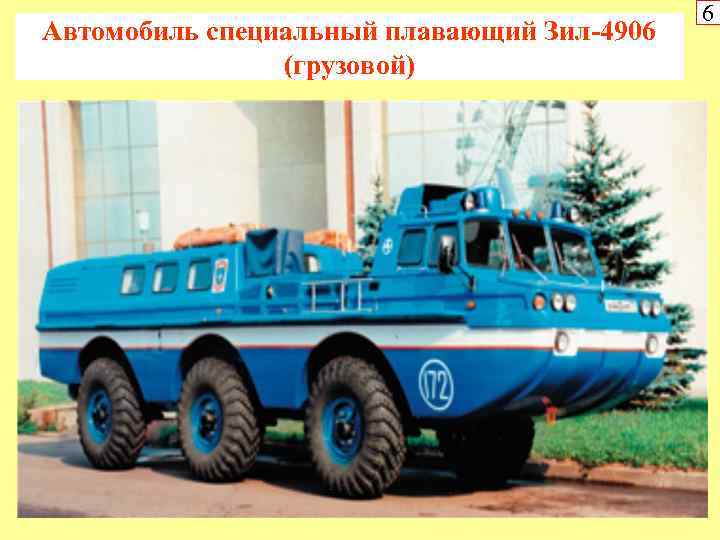

Автомобиль специальный плавающий Зил-4906 (грузовой) 6

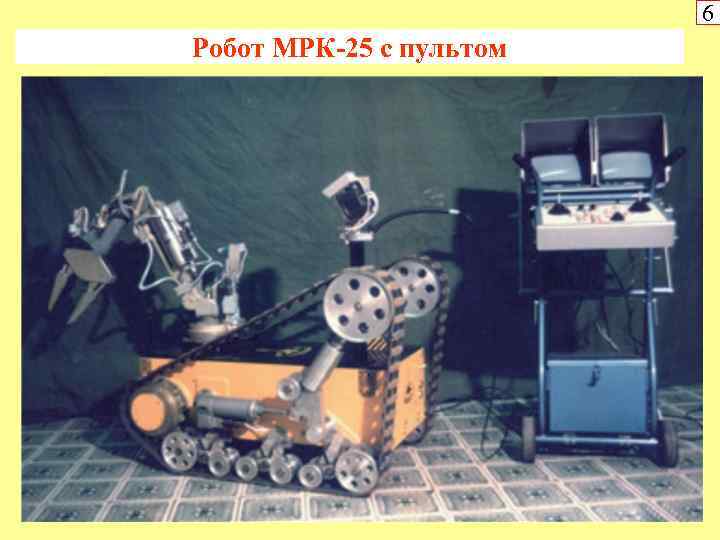

6 Робот МРК-25 с пультом

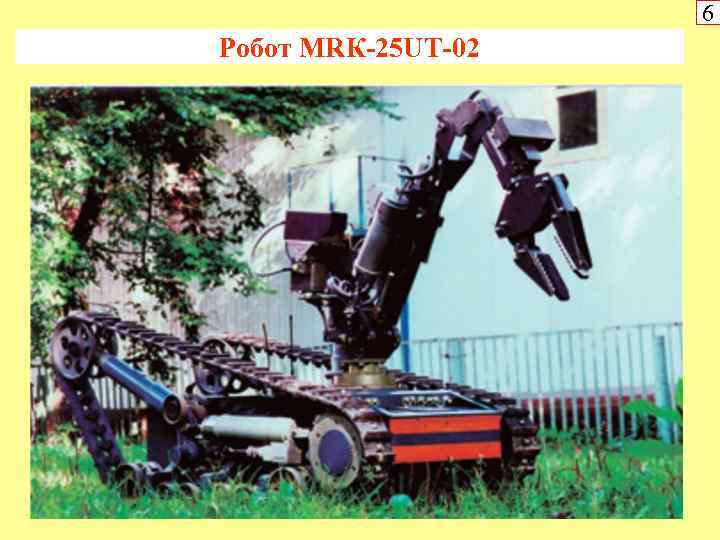

6 Робот МRК-25 UT-02

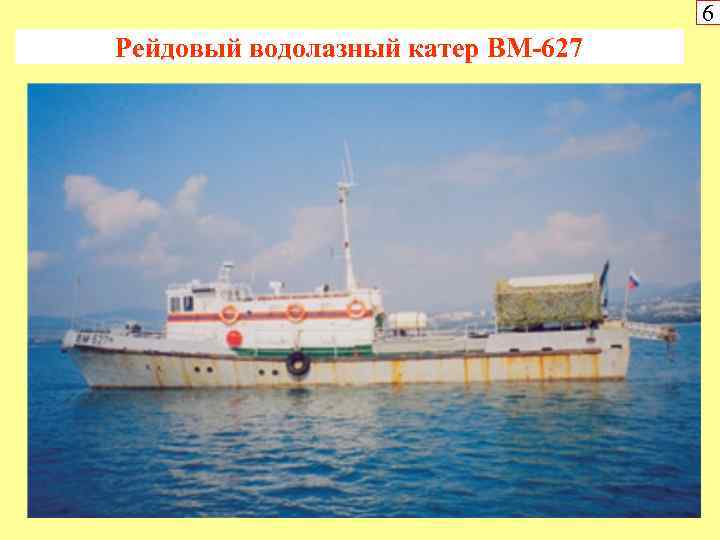

6 Рейдовый водолазный катер ВМ-627

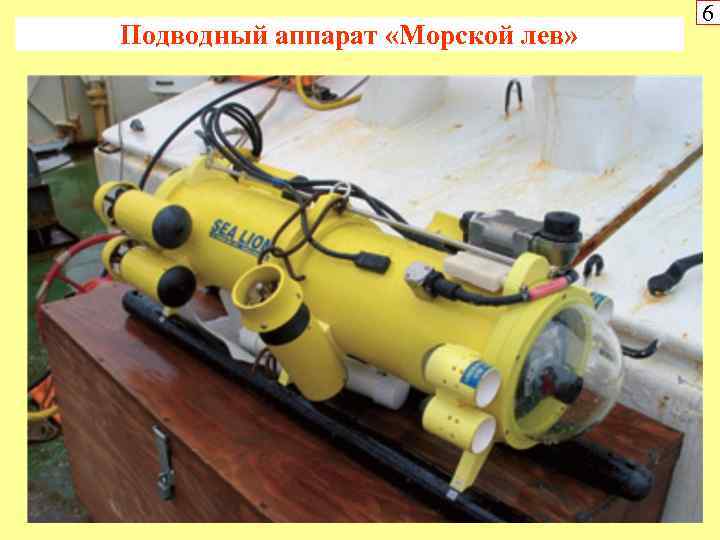

Подводный аппарат «Морской лев» 6

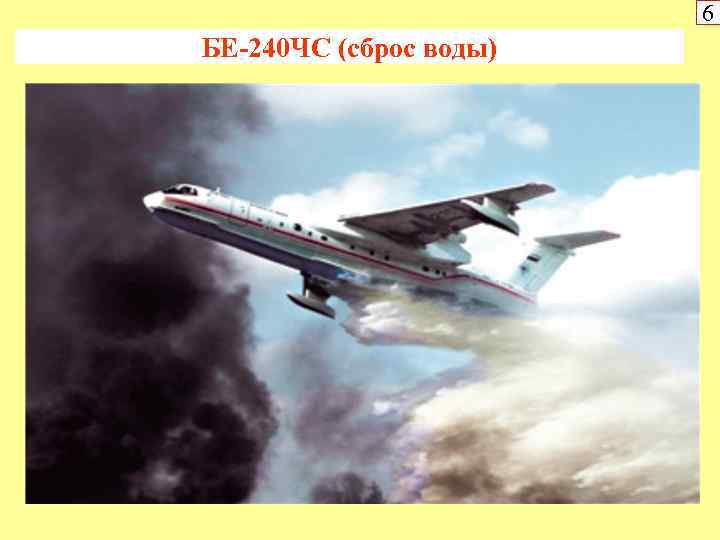

6 БЕ-240 ЧС (сброс воды)

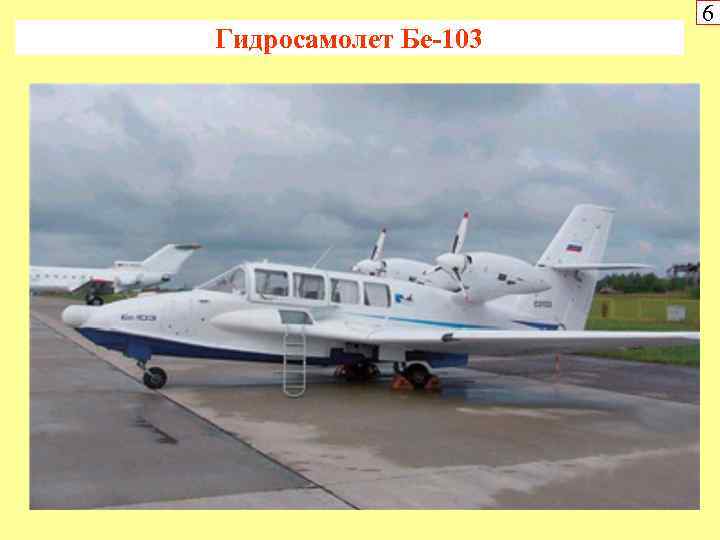

Гидросамолет Бе-103 6

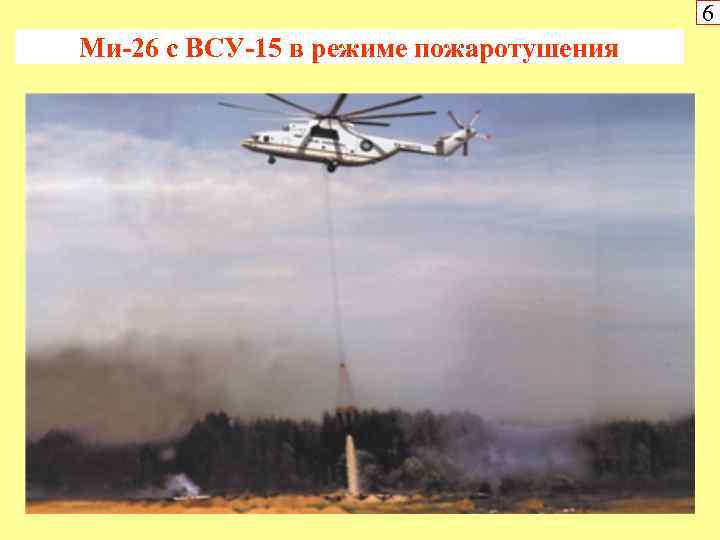

6 Ми-26 с ВСУ-15 в режиме пожаротушения

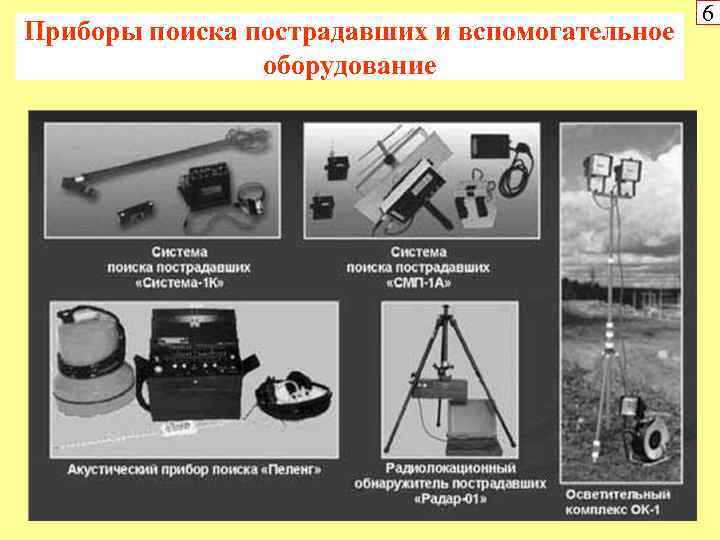

Приборы поиска пострадавших и вспомогательное оборудование 6

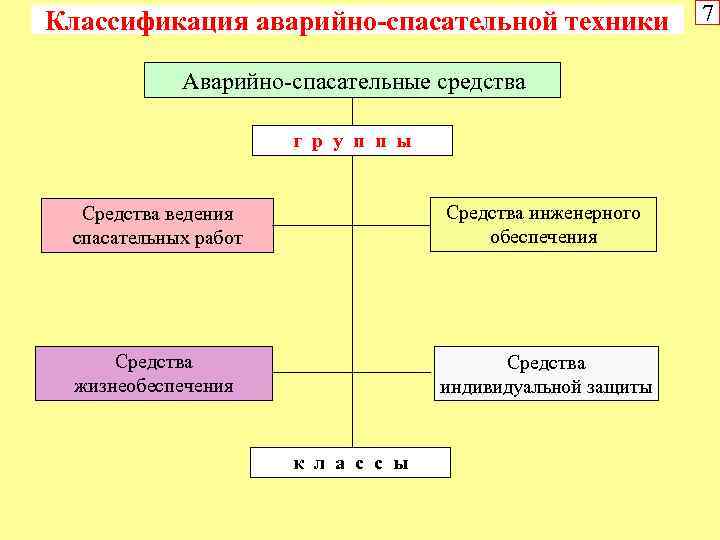

Классификация аварийно-спасательной техники Аварийно-спасательные средства г р у п п ы Средства ведения спасательных работ Средства инженерного обеспечения Средства жизнеобеспечения Средства индивидуальной защиты к л а с с ы 7

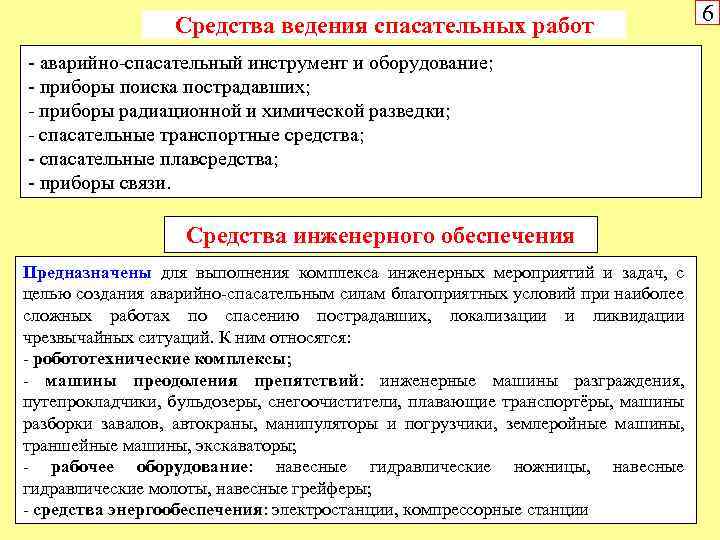

Средства ведения спасательных работ - аварийно-спасательный инструмент и оборудование; - приборы поиска пострадавших; - приборы радиационной и химической разведки; - спасательные транспортные средства; - спасательные плавсредства; - приборы связи. Средства инженерного обеспечения Предназначены для выполнения комплекса инженерных мероприятий и задач, с целью создания аварийно-спасательным силам благоприятных условий при наиболее сложных работах по спасению пострадавших, локализации и ликвидации чрезвычайных ситуаций. К ним относятся: - робототехнические комплексы; - машины преодоления препятствий: инженерные машины разграждения, путепрокладчики, бульдозеры, снегоочистители, плавающие транспортёры, машины разборки завалов, автокраны, манипуляторы и погрузчики, землеройные машины, траншейные машины, экскаваторы; - рабочее оборудование: навесные гидравлические ножницы, навесные гидравлические молоты, навесные грейферы; - средства энергообеспечения: электростанции, компрессорные станции 6

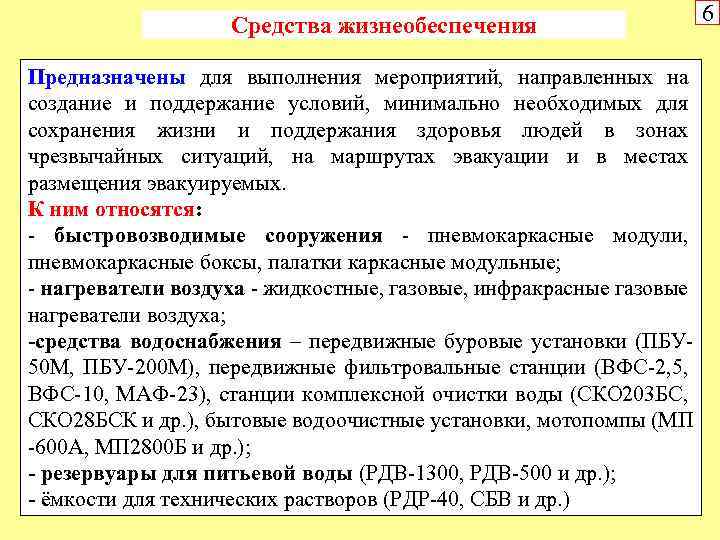

Средства жизнеобеспечения Предназначены для выполнения мероприятий, направленных на создание и поддержание условий, минимально необходимых для сохранения жизни и поддержания здоровья людей в зонах чрезвычайных ситуаций, на маршрутах эвакуации и в местах размещения эвакуируемых. К ним относятся: - быстровозводимые сооружения - пневмокаркасные модули, пневмокаркасные боксы, палатки каркасные модульные; - нагреватели воздуха - жидкостные, газовые, инфракрасные газовые нагреватели воздуха; -средства водоснабжения – передвижные буровые установки (ПБУ 50 М, ПБУ-200 М), передвижные фильтровальные станции (ВФС-2, 5, ВФС-10, МАФ-23), станции комплексной очистки воды (СКО 203 БС, СКО 28 БСК и др. ), бытовые водоочистные установки, мотопомпы (МП -600 А, МП 2800 Б и др. ); - резервуары для питьевой воды (РДВ-1300, РДВ-500 и др. ); - ёмкости для технических растворов (РДР-40, СБВ и др. ) 6

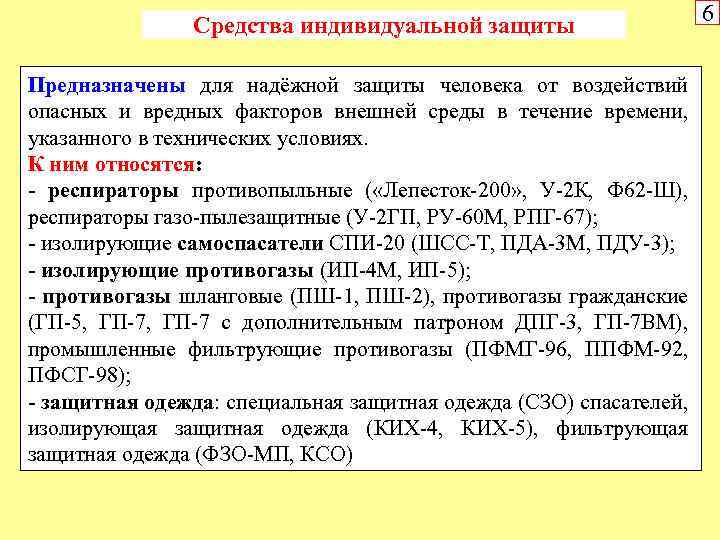

Средства индивидуальной защиты Предназначены для надёжной защиты человека от воздействий опасных и вредных факторов внешней среды в течение времени, указанного в технических условиях. К ним относятся: - респираторы противопыльные ( «Лепесток-200» , У-2 К, Ф 62 -Ш), респираторы газо-пылезащитные (У-2 ГП, РУ-60 М, РПГ-67); - изолирующие самоспасатели СПИ-20 (ШСС-Т, ПДА-3 М, ПДУ-3); - изолирующие противогазы (ИП-4 М, ИП-5); - противогазы шланговые (ПШ-1, ПШ-2), противогазы гражданские (ГП-5, ГП-7 с дополнительным патроном ДПГ-3, ГП-7 ВМ), промышленные фильтрующие противогазы (ПФМГ-96, ППФМ-92, ПФСГ-98); - защитная одежда: специальная защитная одежда (СЗО) спасателей, изолирующая защитная одежда (КИХ-4, КИХ-5), фильтрующая защитная одежда (ФЗО-МП, КСО) 6

Классификация аварийно-спасательной техники Аварийно-спасательная техника классифицируется на: - аварийно-спасательный инструмент и оборудование; - инженерно-технические средства обеспечения проведения аварийноспасательных работ; - пожарные автомобили; - аварийно-спасательные машины; - авиационные аварийно-спасательные средства; - плавательные аварийно-спасательные средства; - робототехнические аварийно-спасательные средства; - приборы поиска пострадавших; - средства индивидуальной защиты спасателя (пожарного); - средства спасения людей с высоты 6

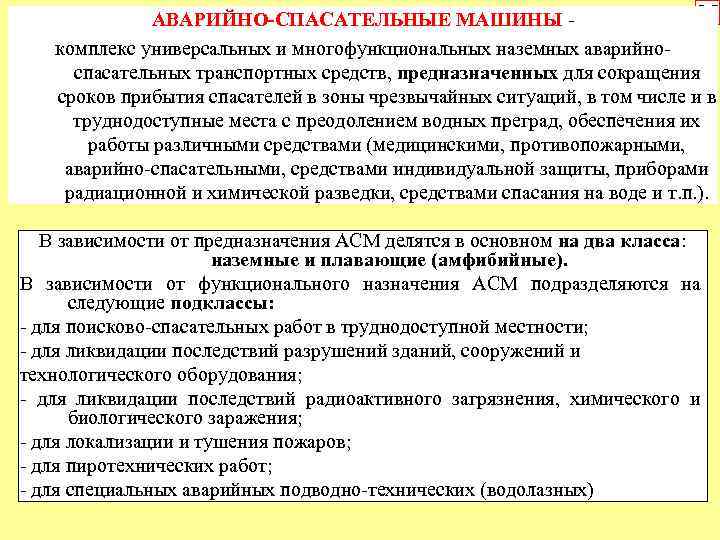

25 АВАРИЙНО-СПАСАТЕЛЬНЫЕ МАШИНЫ комплекс универсальных и многофункциональных наземных аварийноспасательных транспортных средств, предназначенных для сокращения сроков прибытия спасателей в зоны чрезвычайных ситуаций, в том числе и в труднодоступные места с преодолением водных преград, обеспечения их работы различными средствами (медицинскими, противопожарными, аварийно-спасательными, средствами индивидуальной защиты, приборами радиационной и химической разведки, средствами спасания на воде и т. п. ). В зависимости от предназначения АСМ делятся в основном на два класса: наземные и плавающие (амфибийные). В зависимости от функционального назначения АСМ подразделяются на следующие подклассы: - для поисково-спасательных работ в труднодоступной местности; - для ликвидации последствий разрушений зданий, сооружений и технологического оборудования; - для ликвидации последствий радиоактивного загрязнения, химического и биологического заражения; - для локализации и тушения пожаров; - для пиротехнических работ; - для специальных аварийных подводно-технических (водолазных)
