ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ № 57 1 Территориальное подразделение «Нагатино-2» Учебное занятие № 7 Тема: «УКИ-12 М (комплект инструмента пожарного ручного немеханизированного). Назначение, состав, основные параметры и особенности применения инструмента. Общие технические требования, предъявляемые к инструменту» 18 сентября 2013 г.

ЦЕЛЬ учебного занятия: дать обучаемым практические знания об устройстве, особенностях применения и обслуживания универсального комплекта аварийно-спасательного инструмента УКИ-12 М Учебные вопросы: 1. Основные понятия и определения 2. Назначения, состав и технические характеристики УКИ-12 М 3. Особенности устройства и применения УКИ-12 М 4. Общие технические требования, предъявляемые к УКИ-12 М 2

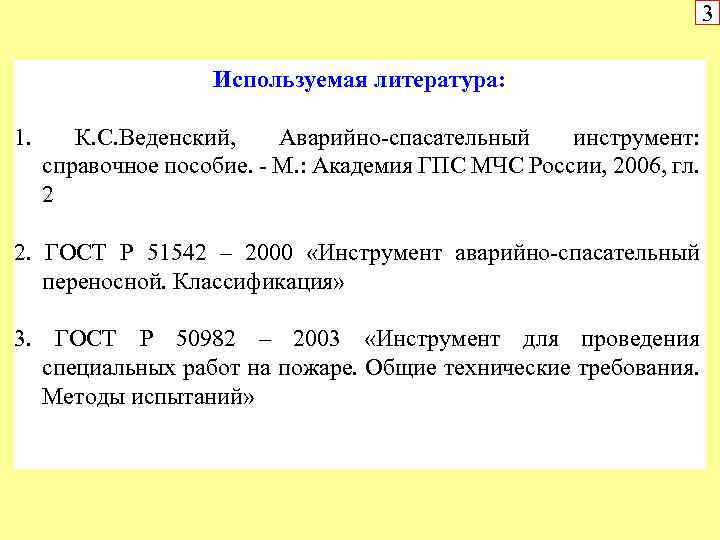

3 Используемая литература: 1. К. С. Веденский, Аварийно-спасательный инструмент: справочное пособие. - М. : Академия ГПС МЧС России, 2006, гл. 2 2. ГОСТ Р 51542 – 2000 «Инструмент аварийно-спасательный переносной. Классификация» 3. ГОСТ Р 50982 – 2003 «Инструмент для проведения специальных работ на пожаре. Общие технические требования. Методы испытаний»

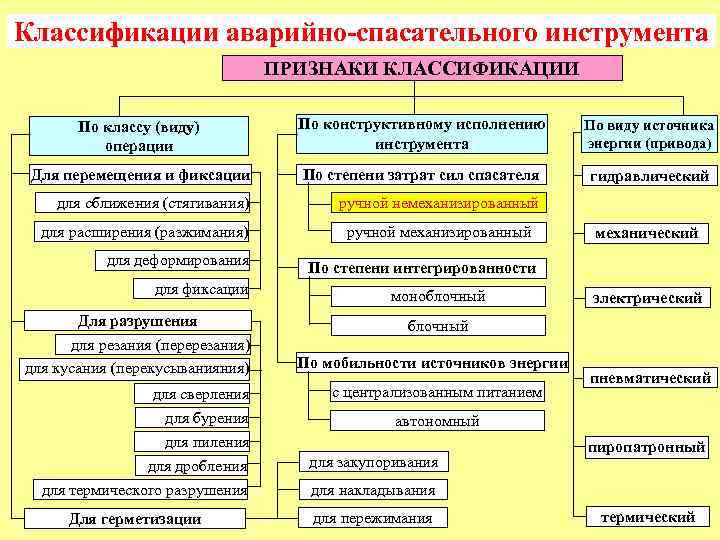

Классификации аварийно-спасательного инструмента ПРИЗНАКИ КЛАССИФИКАЦИИ По классу (виду) операции По конструктивному исполнению инструмента По виду источника энергии (привода) Для перемещения и фиксации По степени затрат сил спасателя гидравлический для сближения (стягивания) ручной немеханизированный для расширения (разжимания) для деформирования для фиксации Для разрушения для резания (перерезания) для кусания (перекусыванияния) ручной механизированный механический По степени интегрированности моноблочный электрический блочный По мобильности источников энергии для сверления с централизованным питанием для бурения для пиления для дробления автономный для закупоривания для термического разрушения пневматический для накладывания Для герметизации для пережимания пиропатронный термический

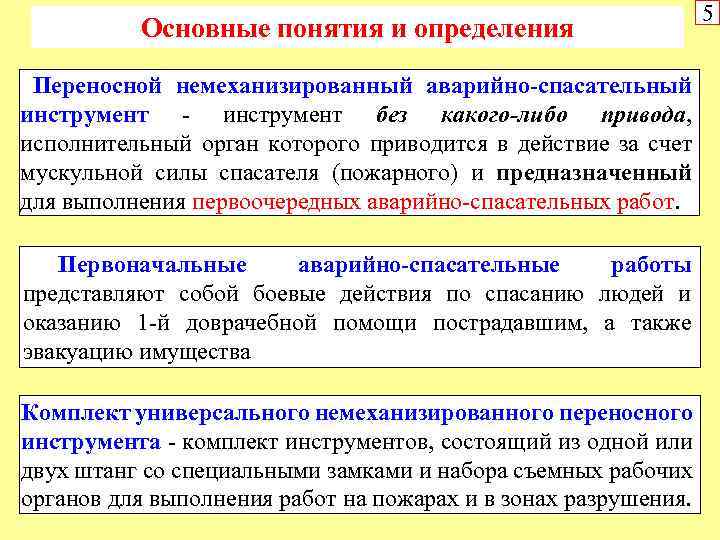

Основные понятия и определения Переносной немеханизированный аварийно-спасательный инструмент - инструмент без какого-либо привода, исполнительный орган которого приводится в действие за счет мускульной силы спасателя (пожарного) и предназначенный для выполнения первоочередных аварийно-спасательных работ. Первоначальные аварийно-спасательные работы представляют собой боевые действия по спасанию людей и оказанию 1 -й доврачебной помощи пострадавшим, а также эвакуацию имущества Комплект универсального немеханизированного переносного инструмента - комплект инструментов, состоящий из одной или двух штанг со специальными замками и набора съемных рабочих органов для выполнения работ на пожарах и в зонах разрушения. 5

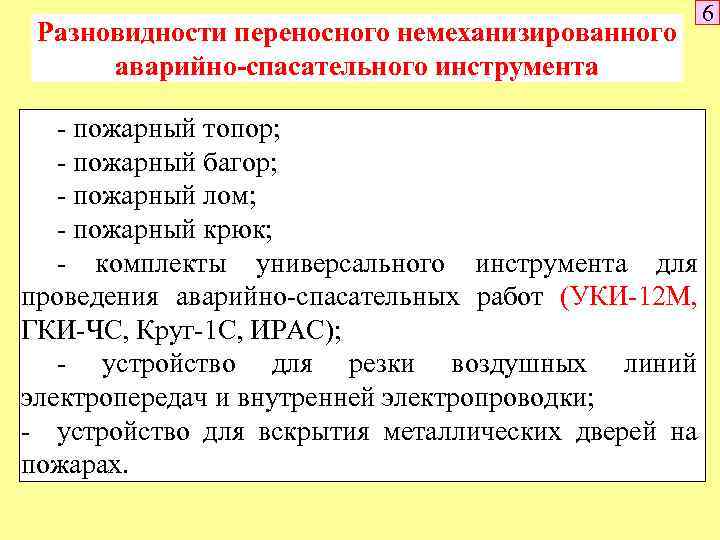

Разновидности переносного немеханизированного аварийно-спасательного инструмента - пожарный топор; - пожарный багор; - пожарный лом; - пожарный крюк; - комплекты универсального инструмента для проведения аварийно-спасательных работ (УКИ-12 М, ГКИ-ЧС, Круг-1 С, ИРАС); - устройство для резки воздушных линий электропередач и внутренней электропроводки; - устройство для вскрытия металлических дверей на пожарах. 6

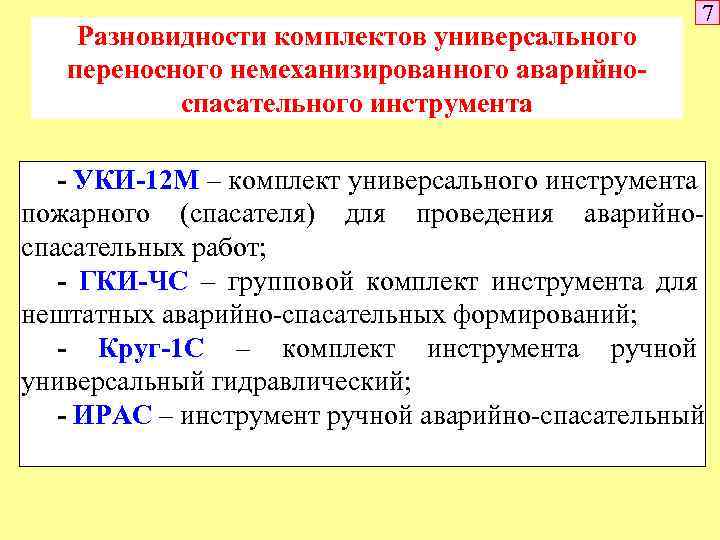

Разновидности комплектов универсального переносного немеханизированного аварийноспасательного инструмента 7 - УКИ-12 М – комплект универсального инструмента пожарного (спасателя) для проведения аварийноспасательных работ; - ГКИ-ЧС – групповой комплект инструмента для нештатных аварийно-спасательных формирований; - Круг-1 С – комплект инструмента ручной универсальный гидравлический; - ИРАС – инструмент ручной аварийно-спасательный

УКИ-12 М – комплект универсального АСИ Комплект универсального инструмента УКИ-12 М предназначен для вскрытия и разборки строительных конструкций при тушении пожаров и проведении других аварийно-спасательных работ в зонах разрушения. В комплект входят: - две универсальные штанги с выдвижными рукоятками; - набор сменных рабочих органов 1 2 3 4 12 5 10 6 7 8 9 11 11 8

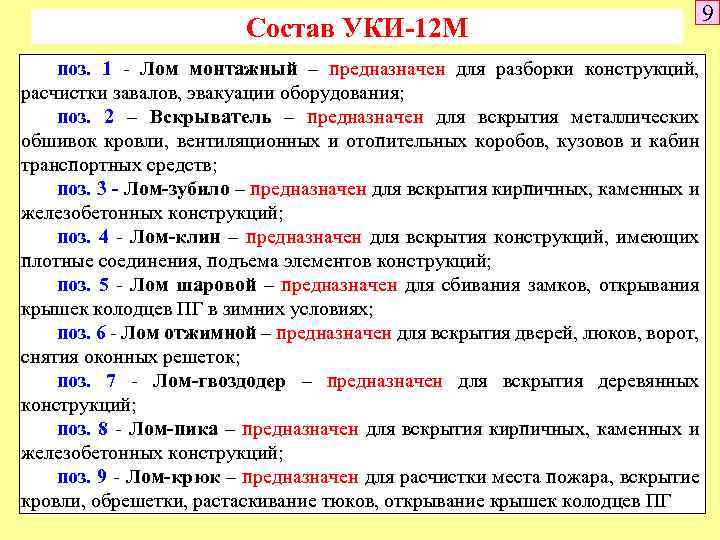

Состав УКИ-12 М поз. 1 - Лом монтажный – предназначен для разборки конструкций, расчистки завалов, эвакуации оборудования; поз. 2 – Вскрыватель – предназначен для вскрытия металлических обшивок кровли, вентиляционных и отопительных коробов, кузовов и кабин транспортных средств; поз. 3 - Лом-зубило – предназначен для вскрытия кирпичных, каменных и железобетонных конструкций; поз. 4 - Лом-клин – предназначен для вскрытия конструкций, имеющих плотные соединения, подъема элементов конструкций; поз. 5 - Лом шаровой – предназначен для сбивания замков, открывания крышек колодцев ПГ в зимних условиях; поз. 6 - Лом отжимной – предназначен для вскрытия дверей, люков, ворот, снятия оконных решеток; поз. 7 - Лом-гвоздодер – предназначен для вскрытия деревянных конструкций; поз. 8 - Лом-пика – предназначен для вскрытия кирпичных, каменных и железобетонных конструкций; поз. 9 - Лом-крюк – предназначен для расчистки места пожара, вскрытие кровли, обрешетки, растаскивание тюков, открывание крышек колодцев ПГ 9

Состав УКИ-12 М (продолжение) 10 поз. 10 - Багор пожарный – предназначен для разборки кровли, стен, перегородок, обрушения труб, растаскивания горящих материалов; поз. 11 - Штанги универсальные с рукояткой-крюком – предназначены для вскрытия потолков, перекрытий, дверных замков запоров и т. п. ; поз. 12 – Сумка – предназначена для упаковки и транспортирования сменных рабочих органов

Технические характеристики УКИ-12 М • Максимальный изгибающий момент - 785 Нм; • 11 Максимальное растягивающее усилие - 1960 Н; • Оперативная продолжительность замены рабочих органов - 10 сек; • Время вырезания отверстия диаметром 500 мм в листе кровельного железа толщиной до 0, 8 мм – 180 сек; • Масса штанги универсальной с рукояткой-крюком - 5, 3 кг; • Масса комплекта в контейнере - 28, 0 кг; • Габаритные размеры контейнера с инструментом - 1000 х295 х270 мм; • Срок службы - 11 лет

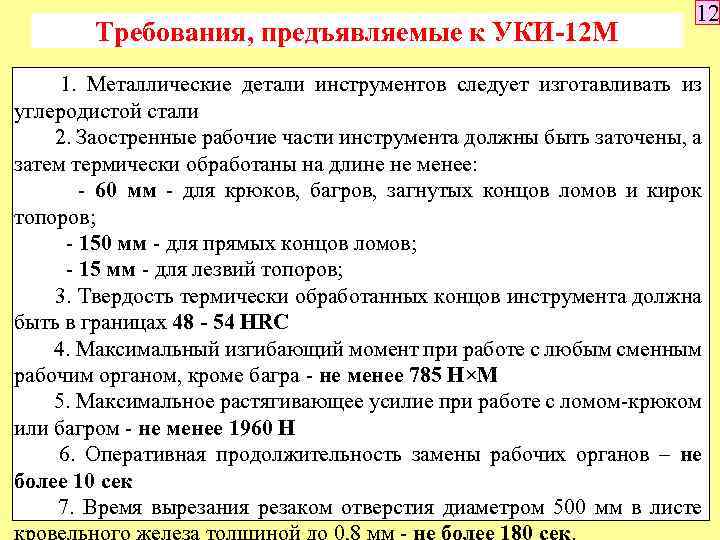

Требования, предъявляемые к УКИ-12 М 12 1. Металлические детали инструментов следует изготавливать из углеродистой стали 2. Заостренные рабочие части инструмента должны быть заточены, а затем термически обработаны на длине не менее: - 60 мм - для крюков, багров, загнутых концов ломов и кирок топоров; - 150 мм - для прямых концов ломов; - 15 мм - для лезвий топоров; 3. Твердость термически обработанных концов инструмента должна быть в границах 48 - 54 HRC 4. Максимальный изгибающий момент при работе с любым сменным рабочим органом, кроме багра - не менее 785 Н×М 5. Максимальное растягивающее усилие при работе с ломом-крюком или багром - не менее 1960 Н 6. Оперативная продолжительность замены рабочих органов – не более 10 сек 7. Время вырезания резаком отверстия диаметром 500 мм в листе

Комплект для резки воздушных линий электропередач и внутренней электропроводки Диэлектрически й коврик Диэлектрические перчатки Диэлектрические боты 13

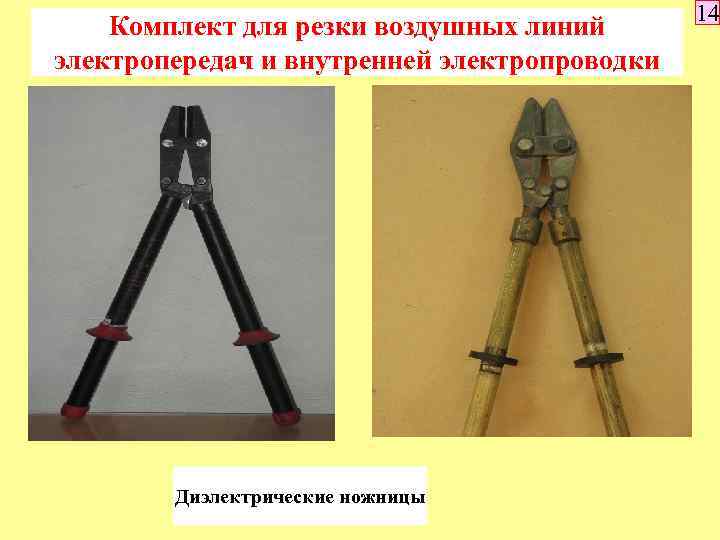

Комплект для резки воздушных линий электропередач и внутренней электропроводки Диэлектрические ножницы 14

Сроки испытания и критерии непригодности электрозащитных средств Наименование Перчатки резиновые диэлектрические Галоши (боты) резиновые диэлектрические Коврики резиновые диэлектрические размерами не менее 50 x 50 см с рифленой поверхностью Ножницы для резки электропроводов с изолированными ручками (требования к указанным электрозащитным средствам определены ГОСТ) Переносной заземлитель из гибких медных жил произвольной длины, сечением не менее 12 кв. мм для ПА, у которых основная система защиты - защитное заземление Сроки испытания Критерии непригодности 1 раз в 3 года 15 проколы, разрывы, наличие отверстий 1 раз в 6 месяцев проколы, разрывы, наличие отверстий отбраковка при проколы, разрывы, наличие отверстий внешних осмотрах не реже 1 раза в год повреждение изоляции на рукоятках и 1 раз в год отсутствие упорных колец и резиновых втулок на концах рукояток внешний осмотр разрушение контактных соединений, проводится нарушение механической прочности ежедневно при медных жил (обрыв более 10% медных заступлении на жил) боевое дежурство
