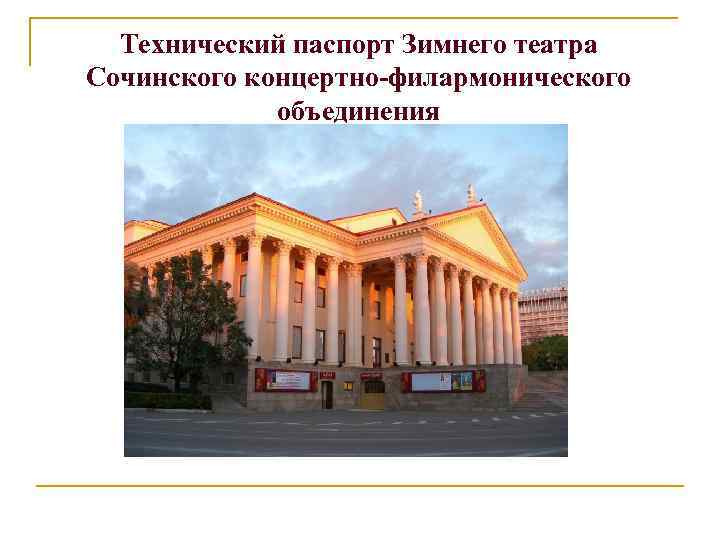

Технический паспорт Зимнего театра Сочинского концертно-филармонического объединения
Историческая справка Здание Зимнего театра в Сочи построено в 1937 году по проекту архитектора академика К. Н. Чернопятова при консультации В. А. Щуко и М. Гольфрейха. Торжественное открытие состоялось 15 мая 1938 года премьерой спектакля Н. Римского-Корсакова «Царская невеста» в постановке Московского музыкального театра имени К. С. Станиславского и В. И. Немировича-Данченко В зрительном зале театра 977 мест. Архитектура здания опоясана 88 колоннами, главная терраса центрального портика представляет собой открытое фойе, соединяющееся с галереями образованными колоннадой. Огромная чеканная люстра украшена ярко светящимся хрусталем. Большое фойе поражает своим великолепием и объемом.

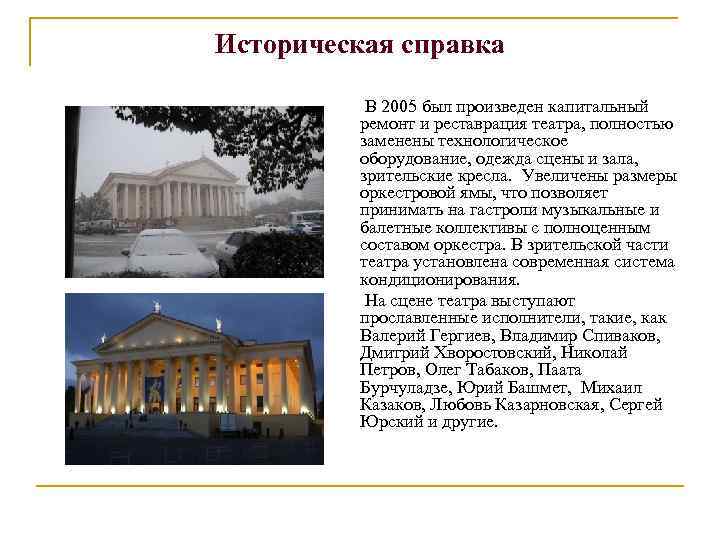

Историческая справка В 2005 был произведен капитальный ремонт и реставрация театра, полностью заменены технологическое оборудование, одежда сцены и зала, зрительские кресла. Увеличены размеры оркестровой ямы, что позволяет принимать на гастроли музыкальные и балетные коллективы с полноценным составом оркестра. В зрительской части театра установлена современная система кондиционирования. На сцене театра выступают прославленные исполнители, такие, как Валерий Гергиев, Владимир Спиваков, Дмитрий Хворостовский, Николай Петров, Олег Табаков, Паата Бурчуладзе, Юрий Башмет, Михаил Казаков, Любовь Казарновская, Сергей Юрский и другие.

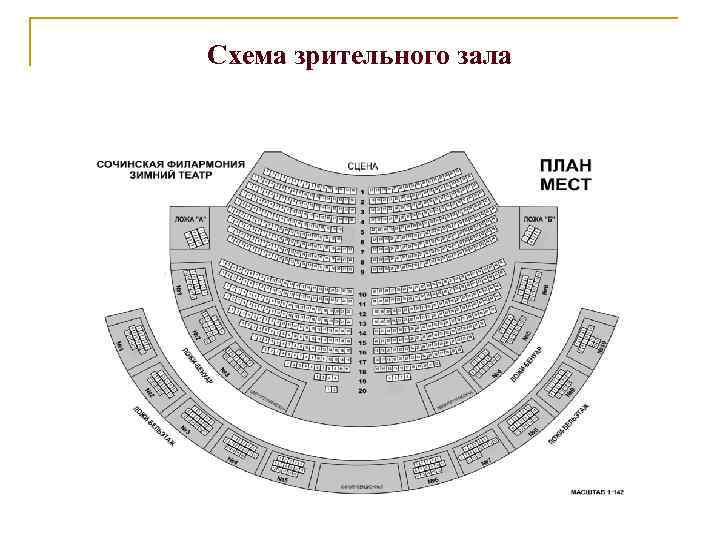

Схема зрительного зала

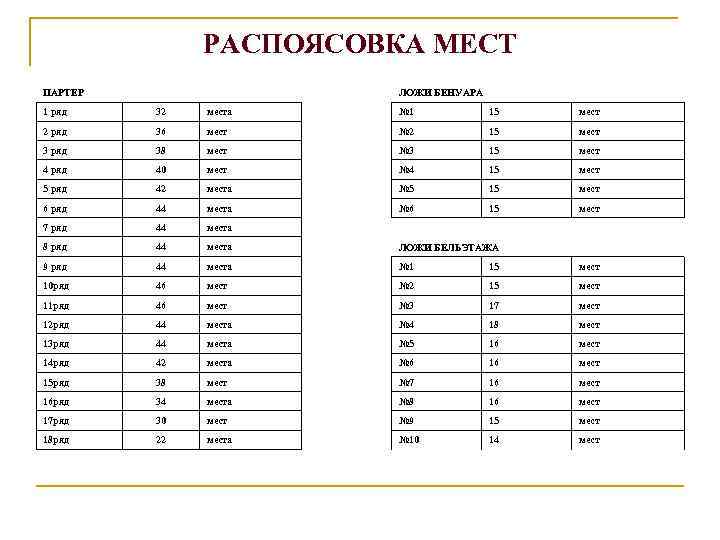

РАСПОЯСОВКА МЕСТ ПАРТЕР ЛОЖИ БЕНУАРА 1 ряд 32 места № 1 15 мест 2 ряд 36 мест № 2 15 мест 3 ряд 38 мест № 3 15 мест 4 ряд 40 мест № 4 15 мест 5 ряд 42 места № 5 15 мест 6 ряд 44 места № 6 15 мест 7 ряд 44 места 8 ряд 44 места ЛОЖИ БЕЛЬЭТАЖА 9 ряд 44 места № 1 15 мест 10 ряд 46 мест № 2 15 мест 11 ряд 46 мест № 3 17 мест 12 ряд 44 места № 4 18 мест 13 ряд 44 места № 5 16 мест 14 ряд 42 места № 6 16 мест 15 ряд 38 мест № 7 16 мест 16 ряд 34 места № 8 16 мест 17 ряд 30 мест № 9 15 мест 18 ряд 22 места № 10 14 мест

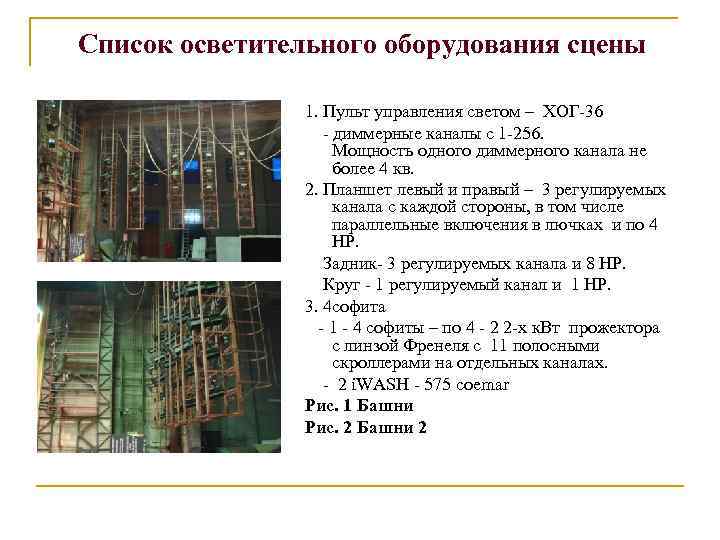

Список осветительного оборудования сцены 1. Пульт управления светом – ХОГ-36 - диммерные каналы с 1 -256. Мощность одного диммерного канала не более 4 кв. 2. Планшет левый и правый – 3 регулируемых канала с каждой стороны, в том числе параллельные включения в лючках и по 4 НР. Задник- 3 регулируемых канала и 8 НР. Круг - 1 регулируемый канал и 1 НР. 3. 4 софита - 1 - 4 софиты – по 4 - 2 2 -х к. Вт прожектора с линзой Френеля с 11 полосными скроллерами на отдельных каналах. - 2 i. WASH - 575 coemar Рис. 1 Башни Рис. 2 Башни 2

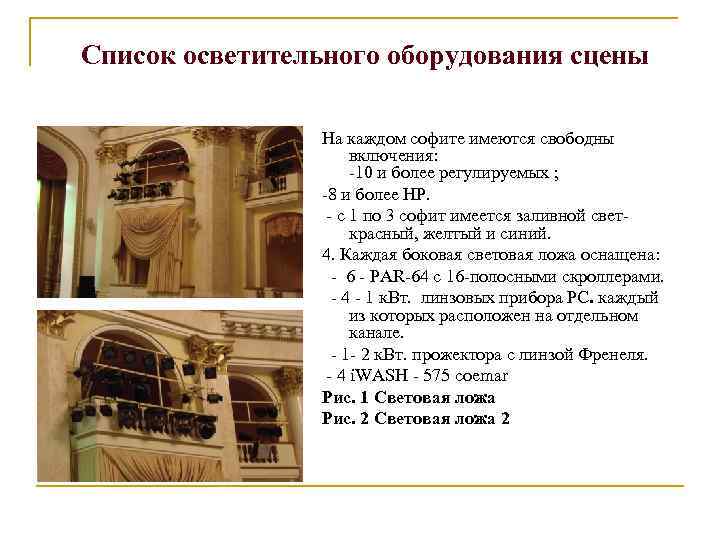

Список осветительного оборудования сцены На каждом софите имеются свободны включения: -10 и более регулируемых ; -8 и более НР. - с 1 по 3 софит имеется заливной свет- красный, желтый и синий. 4. Каждая боковая световая ложа оснащена: - 6 - PAR-64 с 16 -полосными скроллерами. - 4 - 1 к. Вт. линзовых прибора PC. каждый из которых расположен на отдельном канале. - 1 - 2 к. Вт. прожектора с линзой Френеля. - 4 i. WASH - 575 coemar Рис. 1 Световая ложа Рис. 2 Световая ложа 2

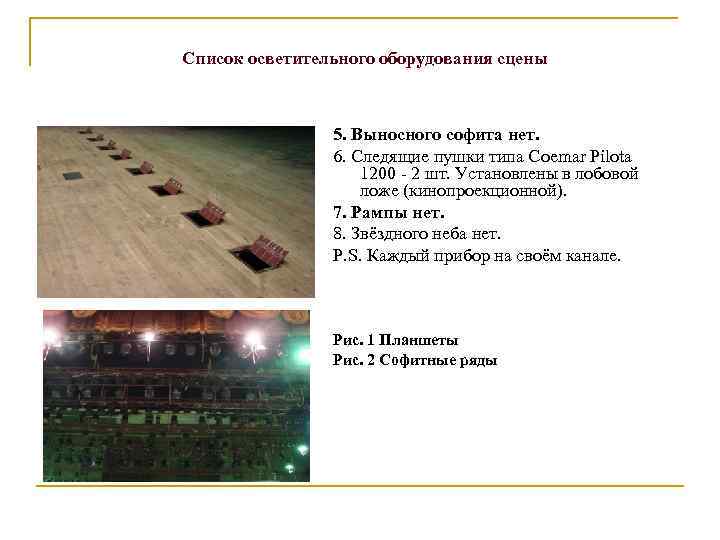

Список осветительного оборудования сцены 5. Выносного софита нет. 6. Следящие пушки типа Сoemar Pilota 1200 - 2 шт. Установлены в лобовой ложе (кинопроекционной). 7. Рампы нет. 8. Звёздного неба нет. P. S. Каждый прибор на своём канале. Рис. 1 Планшеты Рис. 2 Софитные ряды

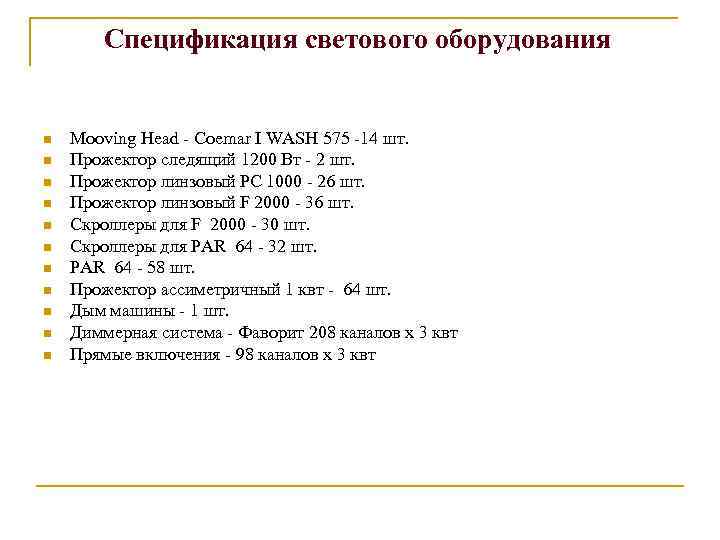

Спецификация светового оборудования n n n Mooving Head - Coemar I WASH 575 -14 шт. Прожектор следящий 1200 Вт - 2 шт. Прожектор линзовый РС 1000 - 26 шт. Прожектор линзовый F 2000 - 36 шт. Скроллеры для F 2000 - 30 шт. Скроллеры для PAR 64 - 32 шт. PAR 64 - 58 шт. Прожектор ассиметричный 1 квт - 64 шт. Дым машины - 1 шт. Диммерная система - Фаворит 208 каналов х 3 квт Прямые включения - 98 каналов х 3 квт

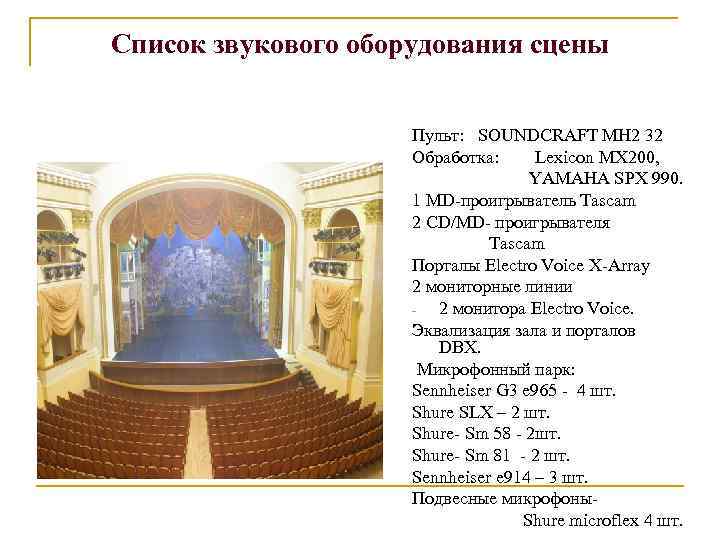

Список звукового оборудования сцены Пульт: SOUNDCRAFT MH 2 32 Обработка: Lexicon MX 200, YAMAHA SPX 990. 1 MD-проигрыватель Tascam 2 СD/MD- проигрывателя Tascam Порталы Electro Voice X-Array 2 мониторные линии 2 монитора Electro Voice. Эквализация зала и порталов DBX. Микрофонный парк: Sennheiser G 3 e 965 - 4 шт. Shure SLX – 2 шт. Shure- Sm 58 - 2 шт. Shure- Sm 81 - 2 шт. Sennheiser e 914 – 3 шт. Подвесные микрофоны Shure microflex 4 шт.

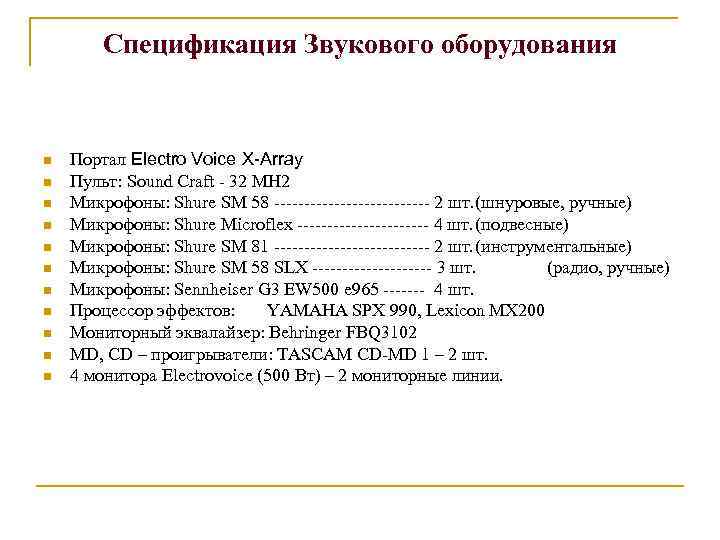

Спецификация Звукового оборудования n n n Портал Electro Voice X-Array Пульт: Sound Craft - 32 MH 2 Микрофоны: Shure SM 58 ------------- 2 шт. (шнуровые, ручные) Микрофоны: Shure Microflex ----------- 4 шт. (подвесные) Микрофоны: Shure SМ 81 ------------- 2 шт. (инструментальные) Микрофоны: Shure SМ 58 SLХ ---------- 3 шт. (радио, ручные) Микрофоны: Sennheiser G 3 EW 500 e 965 ------- 4 шт. Процессор эффектов: YАМАНА SРХ 990, Lexicon MX 200 Мониторный эквалайзер: Behringer FBQ 3102 MD, CD – проигрыватели: ТАSСАМ CD-MD 1 – 2 шт. 4 монитора Electrovoice (500 Вт) – 2 мониторные линии.
Сцена Зимнего театра
Гримерные комнаты 1 этаж n 1. Комната № 6 VIP-1 -3 места, душевая кабина, мягкая мебель n 2. Комната № 7 6 мест, душевая кабина n 3. Комната № 8 6 мест, душевая кабина 3 этаж n 1. Комната № 41 8 мест, умывальник n 2. Комната № 42 8 мест, умывальник n 3. Комната № 43 19 мест, 3 душевые кабины n 4. Комната № 44 21 место, 3 душевые кабины Все гримерные комнаты оборудованы потолочным и местным освещением.

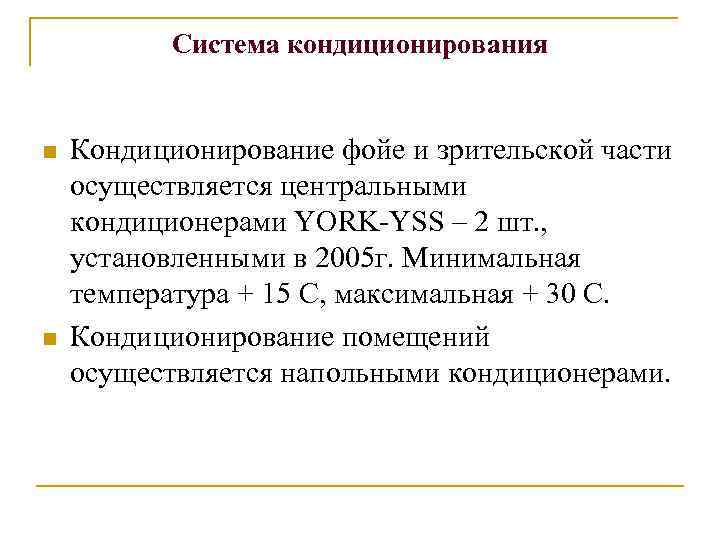

Система кондиционирования n n Кондиционирование фойе и зрительской части осуществляется центральными кондиционерами YORK-YSS – 2 шт. , установленными в 2005 г. Минимальная температура + 15 С, максимальная + 30 С. Кондиционирование помещений осуществляется напольными кондиционерами.

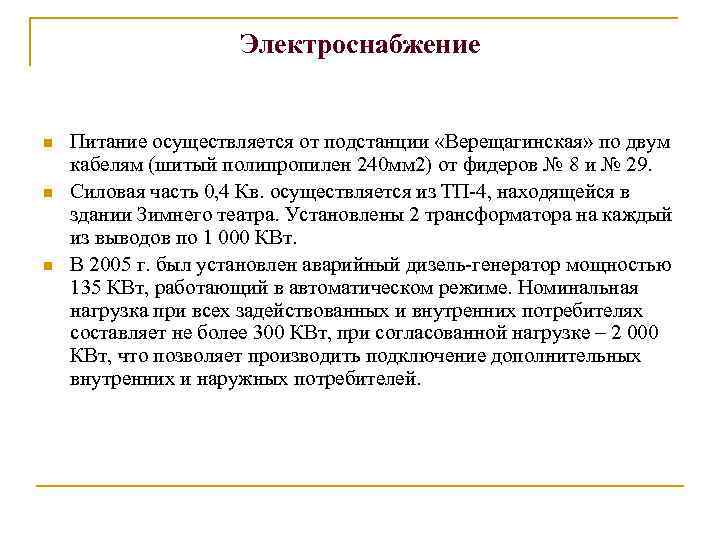

Электроснабжение n n n Питание осуществляется от подстанции «Верещагинская» по двум кабелям (шитый полипропилен 240 мм 2) от фидеров № 8 и № 29. Силовая часть 0, 4 Кв. осуществляется из ТП-4, находящейся в здании Зимнего театра. Установлены 2 трансформатора на каждый из выводов по 1 000 КВт. В 2005 г. был установлен аварийный дизель-генератор мощностью 135 КВт, работающий в автоматическом режиме. Номинальная нагрузка при всех задействованных и внутренних потребителях составляет не более 300 КВт, при согласованной нагрузке – 2 000 КВт, что позволяет производить подключение дополнительных внутренних и наружных потребителей.

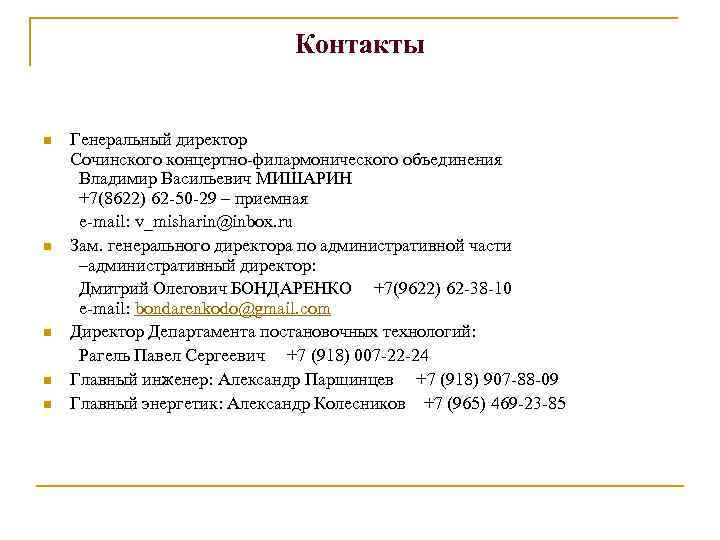

Контакты Генеральный директор Сочинского концертно-филармонического объединения Владимир Васильевич МИШАРИН +7(8622) 62 -50 -29 – приемная e-mail: v_misharin@inbox. ru n Зам. генерального директора по административной части –административный директор: Дмитрий Олегович БОНДАРЕНКО +7(9622) 62 -38 -10 e-mail: bondarenkodo@gmail. com n Директор Департамента постановочных технологий: Рагель Павел Сергеевич +7 (918) 007 -22 -24 n Главный инженер: Александр Паршинцев +7 (918) 907 -88 -09 n Главный энергетик: Александр Колесников +7 (965) 469 -23 -85 n
