Технические вопросы почасового учета электрической энергии для потребителей с максимальной мощностью не менее 670 к. Вт Руководитель группы энергетического обеспечения Задорожный Николай Леонидович
Модернизация коммерческого учета потребителями с максимальной мощностью не менее 670 к. Вт или подключенными к ЕНЭС • Анализ точек поставки электроэнергии и определение перечня точек подлежащих почасовому учету (совместно с ОАО «Хакасэнергосбыт» ); • Анализ технических характеристик существующих приборов учета на соответствие требованиям Постановления Правительства № 442; • При необходимости реконструкция системы учета и замена приборов; • Создание системы АСКУЭ или приобретение оборудования и подготовка персонала для считывания часовых данных с приборов учета и их программной обработки.
Структурная схема АИИС КУЭ

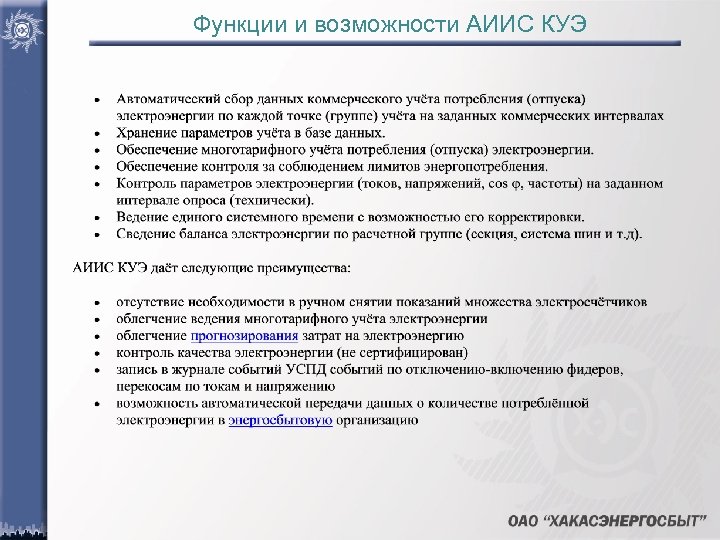

Функции и возможности АИИС КУЭ
Передача данных с удаленным доступом (АИИСКУЭ) Пункт 160: Субъект розничного рынка, использующий систему учета…, вправе на основании соглашения о порядке информационного обмена показаниями осуществлять предоставление показаний такой системы учета другой стороне по договору энергоснабжения (купли-продажи (поставки) электрической энергии (мощности)… путем предоставления им удаленного доступа для получения показаний приборов учета, входящих в такую систему учета…. «Удаленный доступ» – возможность чтения данных счетчика (в том числе и почасовых графиков) через удаленный канал связи (как правило, сотовый), без выезда на энергообъект. В соглашении о порядке информационного обмена показаниями должны содержаться: описание схемы сбора и передачи информации; перечни точек, в отношении которых осуществляется обмен информацией; формат и условия обмена информацией, в том числе порядок обмена информацией в случае выявления неисправностей в каналах связи; сведения о лице, ответственном за обслуживание приборов учета. Создание системы АСКУЭ с предоставлением удаленного доступа наиболее оптимальный для абонента способ выполнить требования по передаче данных.

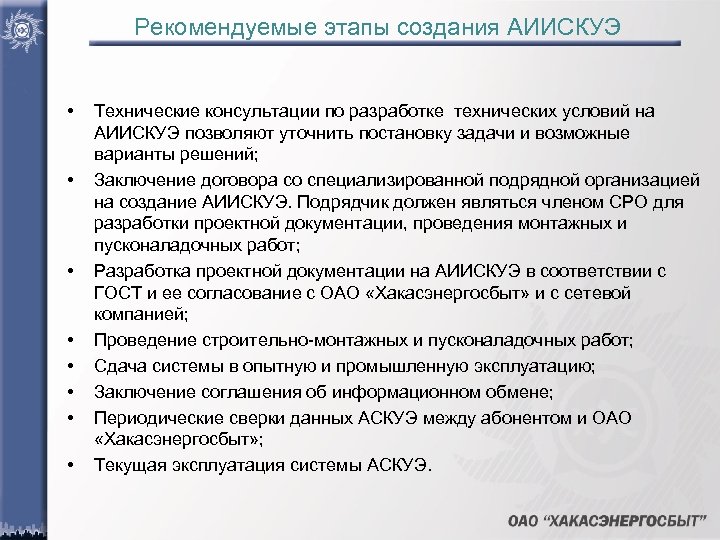

Рекомендуемые этапы создания АИИСКУЭ • • Технические консультации по разработке технических условий на АИИСКУЭ позволяют уточнить постановку задачи и возможные варианты решений; Заключение договора со специализированной подрядной организацией на создание АИИСКУЭ. Подрядчик должен являться членом СРО для разработки проектной документации, проведения монтажных и пусконаладочных работ; Разработка проектной документации на АИИСКУЭ в соответствии с ГОСТ и ее согласование с ОАО «Хакасэнергосбыт» и с сетевой компанией; Проведение строительно-монтажных и пусконаладочных работ; Сдача системы в опытную и промышленную эксплуатацию; Заключение соглашения об информационном обмене; Периодические сверки данных АСКУЭ между абонентом и ОАО «Хакасэнергосбыт» ; Текущая эксплуатация системы АСКУЭ.

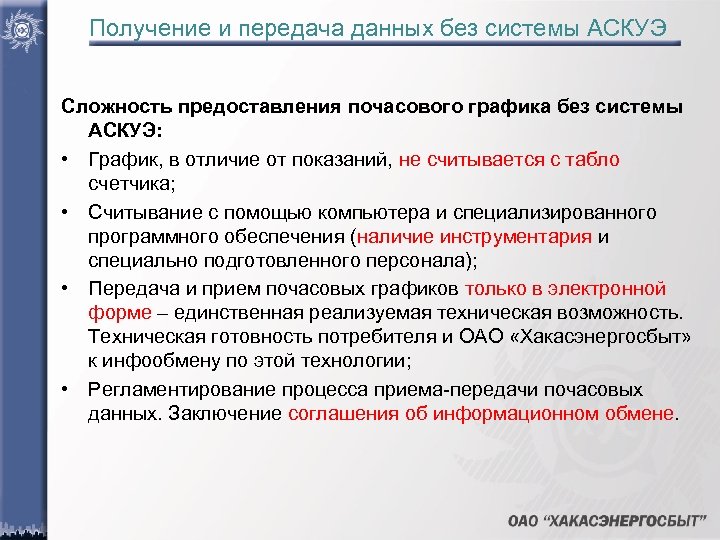

Получение и передача данных без системы АСКУЭ Сложность предоставления почасового графика без системы АСКУЭ: • График, в отличие от показаний, не считывается с табло счетчика; • Считывание с помощью компьютера и специализированного программного обеспечения (наличие инструментария и специально подготовленного персонала); • Передача и прием почасовых графиков только в электронной форме – единственная реализуемая техническая возможность. Техническая готовность потребителя и ОАО «Хакасэнергосбыт» к инфообмену по этой технологии; • Регламентирование процесса приема-передачи почасовых данных. Заключение соглашения об информационном обмене.
Требования к приборам учета установленным у потребителей с максимальной мощностью не менее 670 к. Вт Пункт 139: … Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 к. Вт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0, 5 S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 120 дней и более или включенные в систему учета. …. Класс точности измерительных трансформаторов, используемых в измерительных комплексах для установки (подключения) приборов учета, должен быть не ниже 0, 5. Для точек присоединения к объектам электросетевого хозяйства напряжением свыше 1 к. В по итогам процедуры допуска в эксплуатацию прибора учета, установленного (подключенного) через измерительные трансформаторы, составляется паспорт-протокол измерительного комплекса. Паспорт-протокол измерительного комплекса должен содержать в том числе описание прибора учета и измерительных трансформаторов (номер, тип, дату поверки), межповерочный интервал, расчет погрешности измерительного комплекса, величину падения напряжения в измерительных цепях трансформатора напряжения, нагрузку токовых цепей трансформатора тока. …

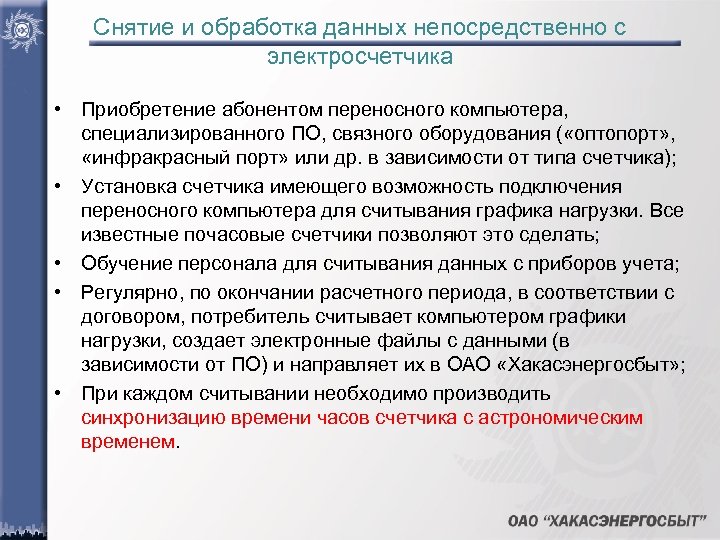

Снятие и обработка данных непосредственно с электросчетчика • Приобретение абонентом переносного компьютера, специализированного ПО, связного оборудования ( «оптопорт» , «инфракрасный порт» или др. в зависимости от типа счетчика); • Установка счетчика имеющего возможность подключения переносного компьютера для считывания графика нагрузки. Все известные почасовые счетчики позволяют это сделать; • Обучение персонала для считывания данных с приборов учета; • Регулярно, по окончании расчетного периода, в соответствии с договором, потребитель считывает компьютером графики нагрузки, создает электронные файлы с данными (в зависимости от ПО) и направляет их в ОАО «Хакасэнергосбыт» ; • При каждом считывании необходимо производить синхронизацию времени часов счетчика с астрономическим временем.
Получение данных путем непосредственного считывания с электросчетчика

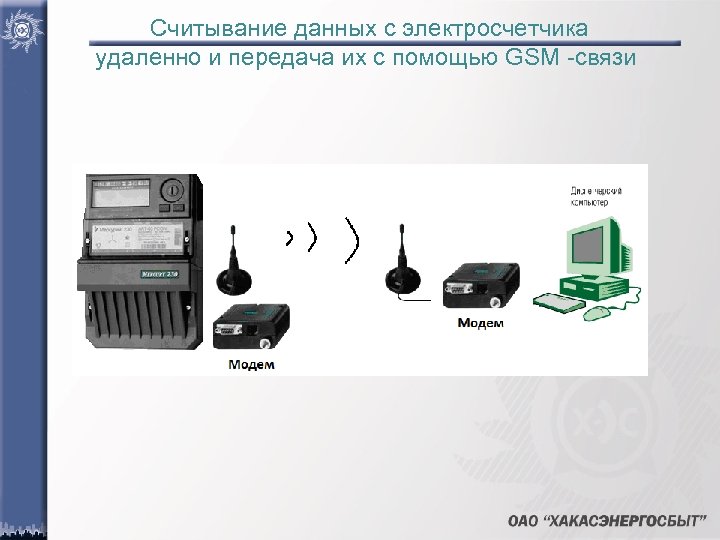

Считывание данных с электросчетчика удаленно и передача их с помощью GSM -связи
Считывание данных с электросчетчика удаленно посредством физической линии связи
Считывание данных с группы электросчетчиков, объединенных УСПД, удаленно по GSM-связи

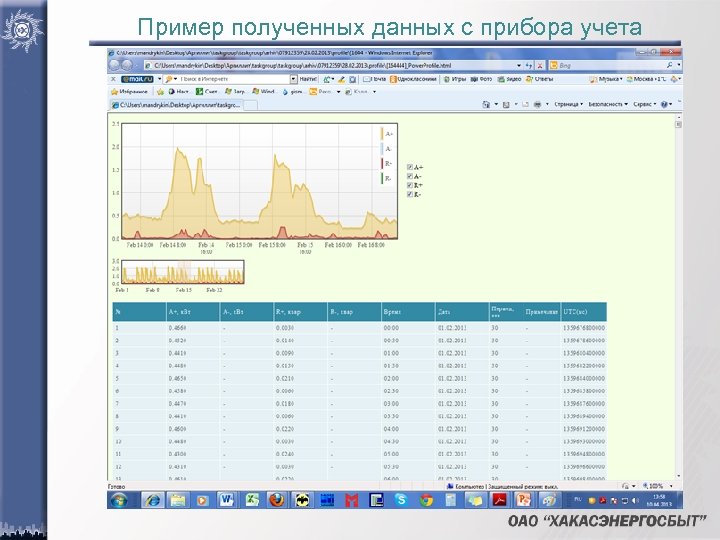

Пример полученных данных с прибора учета
Содействие ОАО «Хакасэнергосбыт» абонентам в модернизации системы коммерческого учета Учитывая сложность и остроту проблемы, ОАО «Хакасэнергосбыт» реализует программу содействия абонентам по внедрению почасового учета, включающую следующие элементы: • Проведение консультаций по действующему законодательству и оценка необходимости и способа модернизации имеющегося коммерческого учета (бесплатно); • Помощь в выборе типа приборов почасового учета и их приобретении; • Программирование приборов учета, устройств сбора и передачи данных и модемов (возмездно); • Замена существующих электросчетчиков на приборы почасового учета (возмездно); • Настройка рабочего места у абонента для дистанционного снятия данных с приборов почасового учета, создания и передачи графиков нагрузок в ОАО «Хакасэнергосбыт» (возмездно); • Организация периодических выездов на объекты и считывание почасовых данных с установленных счетчиков сотрудниками ОАО «Хакасэнергосбыт» (возмездно); • Согласование технических условий и проектной документации на АИИСКУЭ. (бесплатно);
