Технические средства систем АЭП Тема 4 Самостоятельная

Технические средства систем АЭП Тема 4

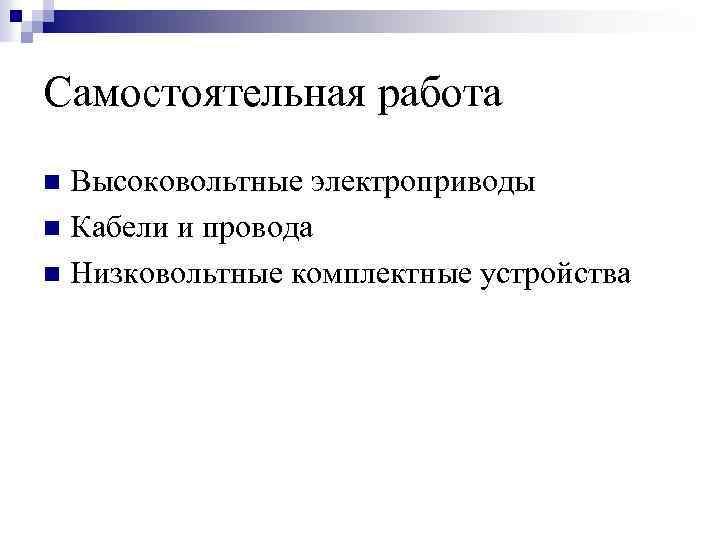

Самостоятельная работа Высоковольтные электроприводы n Кабели и провода n Низковольтные комплектные устройства n

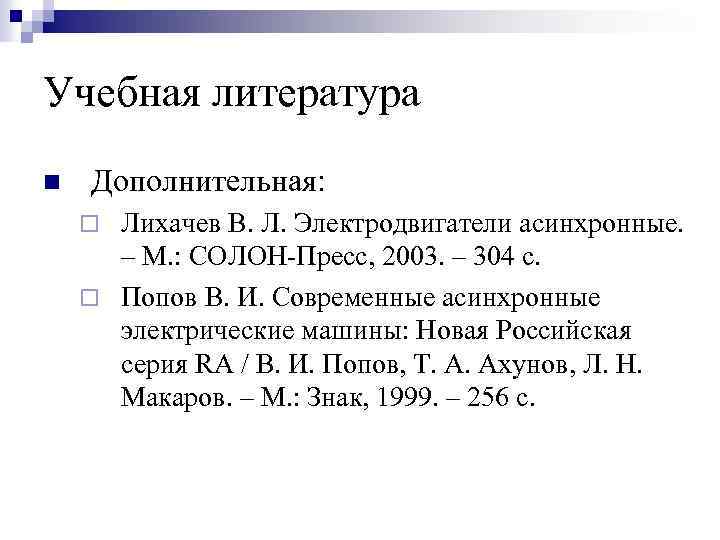

Учебная литература n Дополнительная: Лихачев В. Л. Электродвигатели асинхронные. – М. : СОЛОН-Пресс, 2003. – 304 с. ¨ Попов В. И. Современные асинхронные электрические машины: Новая Российская серия RA / В. И. Попов, Т. А. Ахунов, Л. Н. Макаров. – М. : Знак, 1999. – 256 с. ¨

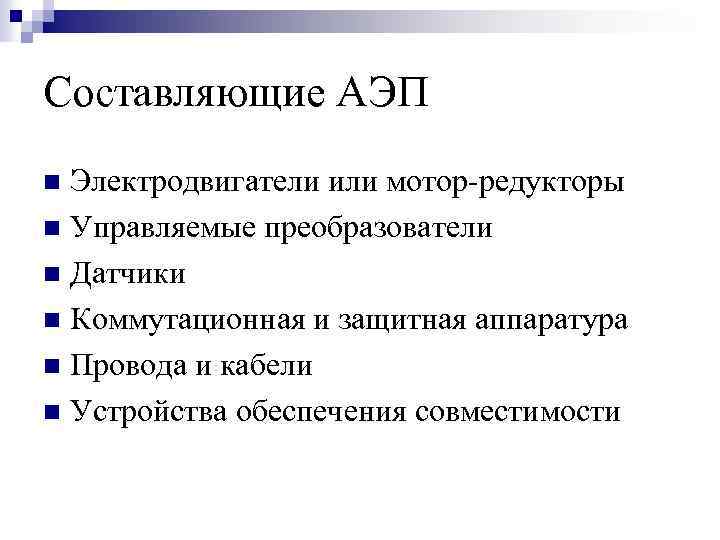

Составляющие АЭП Электродвигатели или мотор-редукторы n Управляемые преобразователи n Датчики n Коммутационная и защитная аппаратура n Провода и кабели n Устройства обеспечения совместимости n

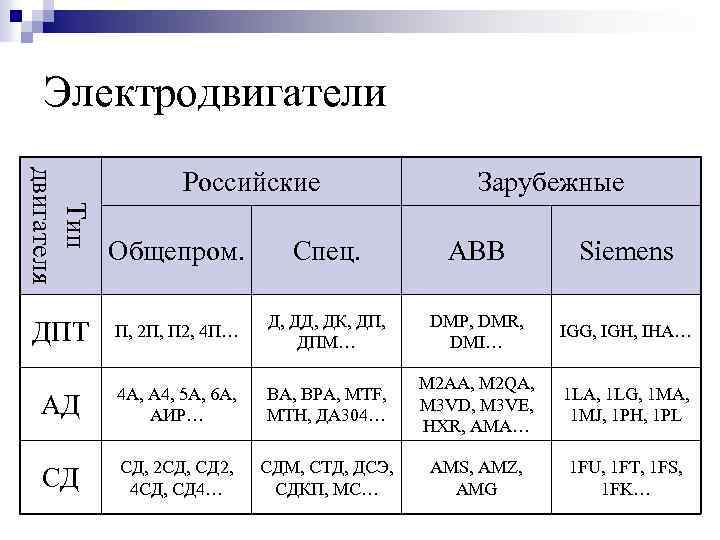

Электродвигатели Тип двигателя Российские Зарубежные Общепром. Спец. АВВ Siemens ДПТ П, 2 П, П 2, 4 П… Д, ДК, ДП, ДПМ… DMP, DMR, DMI… IGG, IGН, IНА… АД 4 А, А 4, 5 А, 6 А, АИР… ВА, ВРА, MTF, MTH, ДА 304… M 2 AA, M 2 QA, M 3 VD, M 3 VE, HXR, АМА… 1 LA, 1 LG, 1 MA, 1 MJ, 1 PH, 1 PL СД СД, 2 СД, СД 2, 4 СД, СД 4… СДМ, СТД, ДСЭ, СДКП, МС… AMS, AMZ, AMG 1 FU, 1 FT, 1 FS, 1 FK…

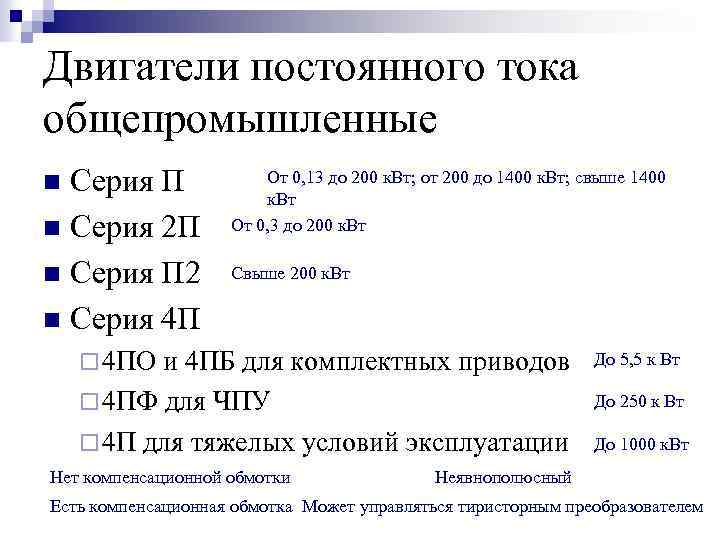

Двигатели постоянного тока общепромышленные Серия П n Серия 2 П n Серия П 2 n Серия 4 П n От 0, 13 до 200 к. Вт; от 200 до 1400 к. Вт; свыше 1400 к. Вт От 0, 3 до 200 к. Вт Свыше 200 к. Вт ¨ 4 ПО и 4 ПБ для комплектных приводов До 5, 5 к Вт ¨ 4 ПФ для ЧПУ До 250 к Вт ¨ 4 П для тяжелых условий эксплуатации До 1000 к. Вт Нет компенсационной обмотки Неявнополюсный Есть компенсационная обмотка Может управляться тиристорным преобразователем

Двигатели постоянного тока специального назначения МП, Д – краново-металлургические n ДК – для транспорта: метро, трамвай, троллейбус n ДПМ – судовые n ДП – для экскаваторов и буровых установок n ДД – для авиационных компрессоров n КС – коллекторные двигатели переменного тока для бытовых электроприборов n

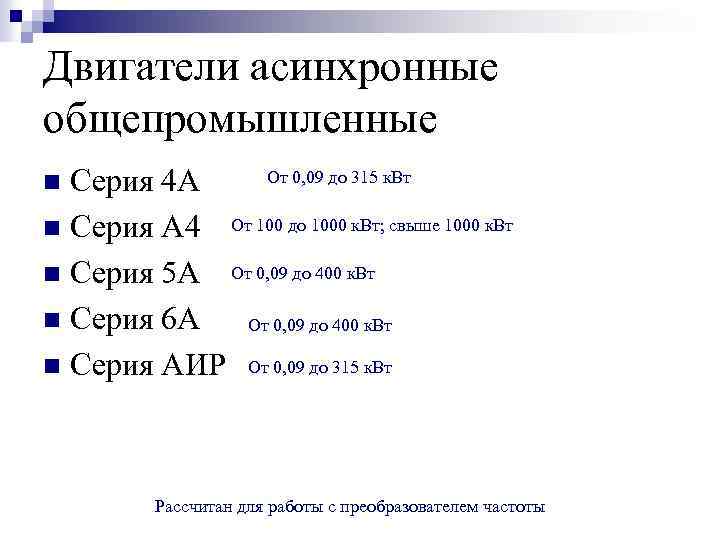

Двигатели асинхронные общепромышленные От 0, 09 до 315 к. Вт Серия 4 А n Серия А 4 От 100 до 1000 к. Вт; свыше 1000 к. Вт n Серия 5 А От 0, 09 до 400 к. Вт n Серия 6 А От 0, 09 до 400 к. Вт n Серия АИР От 0, 09 до 315 к. Вт n Рассчитан для работы с преобразователем частоты

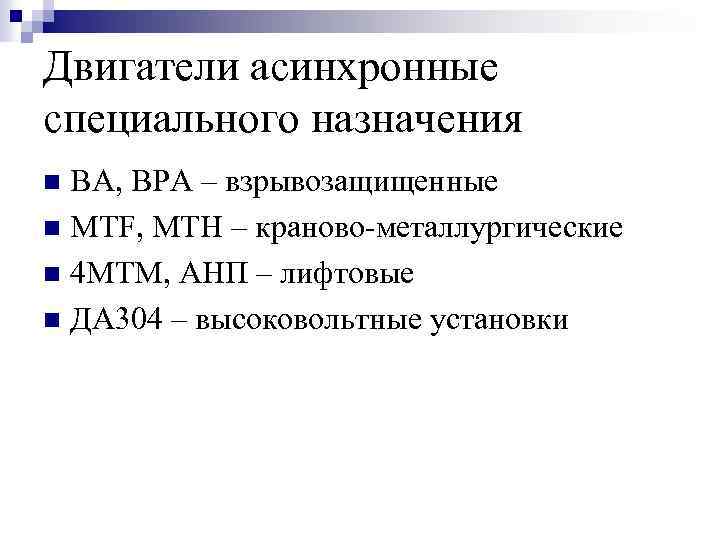

Двигатели асинхронные специального назначения ВА, ВРА – взрывозащищенные n MTF, MTH – краново-металлургические n 4 МТМ, АНП – лифтовые n ДА 304 – высоковольтные установки n

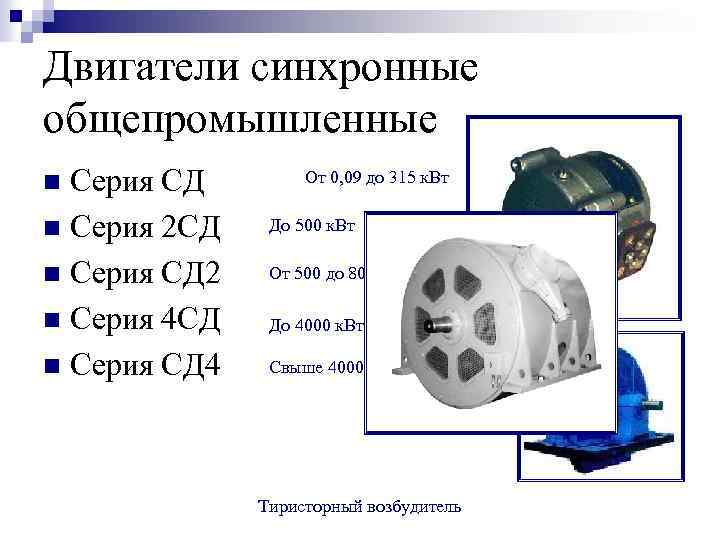

Двигатели синхронные общепромышленные Серия СД n Серия 2 СД n Серия СД 2 n Серия 4 СД n Серия СД 4 n От 0, 09 до 315 к. Вт До 500 к. Вт От 500 до 800 к. Вт До 4000 к. Вт Свыше 4000 к. Вт Тиристорный возбудитель

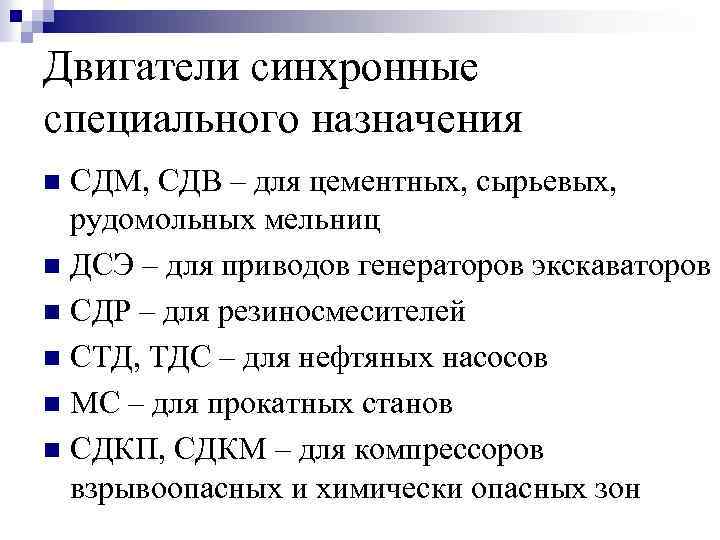

Двигатели синхронные специального назначения СДМ, СДВ – для цементных, сырьевых, рудомольных мельниц n ДСЭ – для приводов генераторов экскаваторов n СДР – для резиносмесителей n СТД, ТДС – для нефтяных насосов n МС – для прокатных станов n СДКП, СДКМ – для компрессоров взрывоопасных и химически опасных зон n

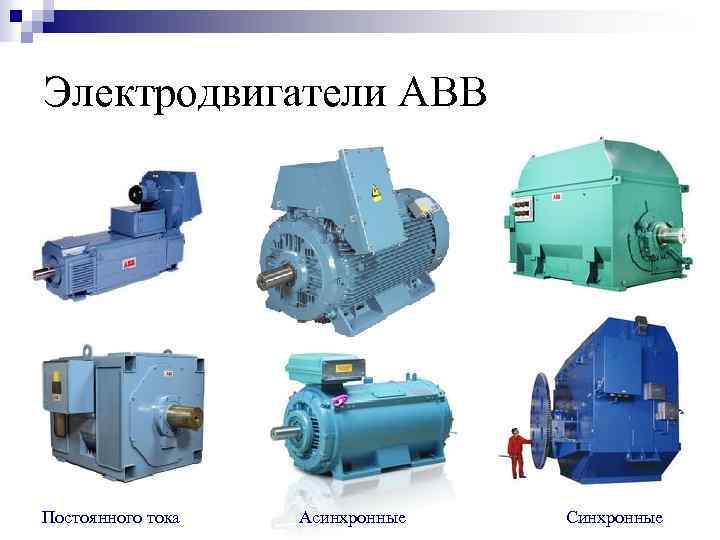

Электродвигатели ABB Постоянного тока Асинхронные Синхронные

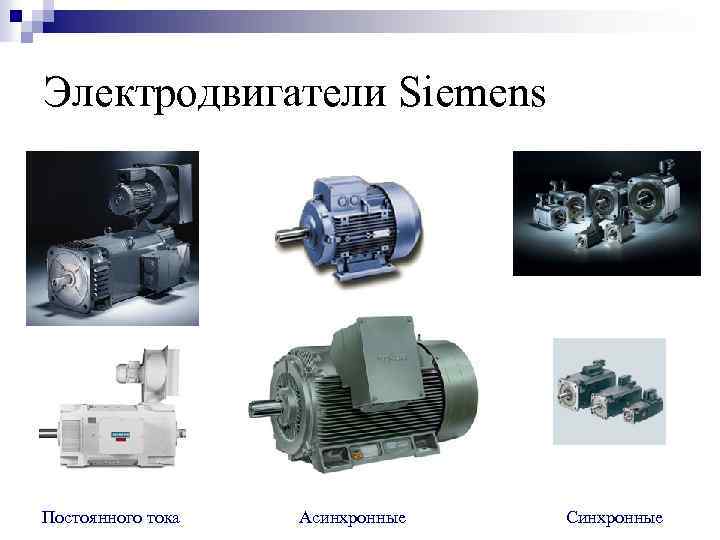

Электродвигатели Siemens Постоянного тока Асинхронные Синхронные

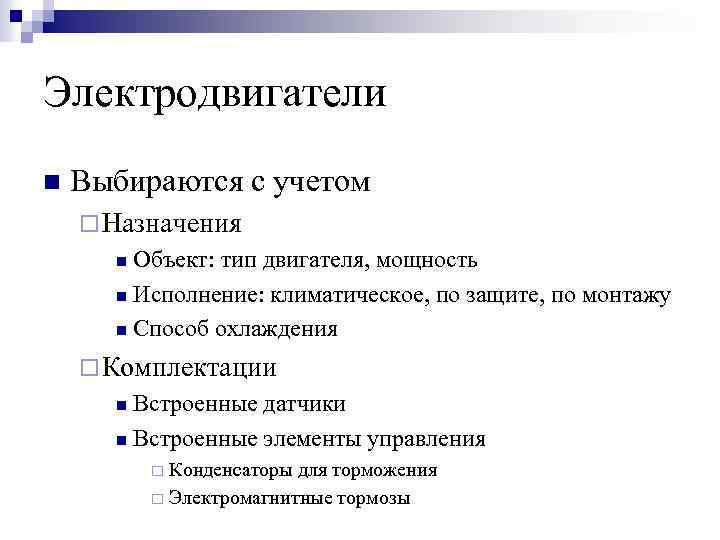

Электродвигатели n Выбираются с учетом ¨ Назначения Объект: тип двигателя, мощность n Исполнение: климатическое, по защите, по монтажу n Способ охлаждения n ¨ Комплектации Встроенные датчики n Встроенные элементы управления n Конденсаторы для торможения ¨ Электромагнитные тормозы ¨

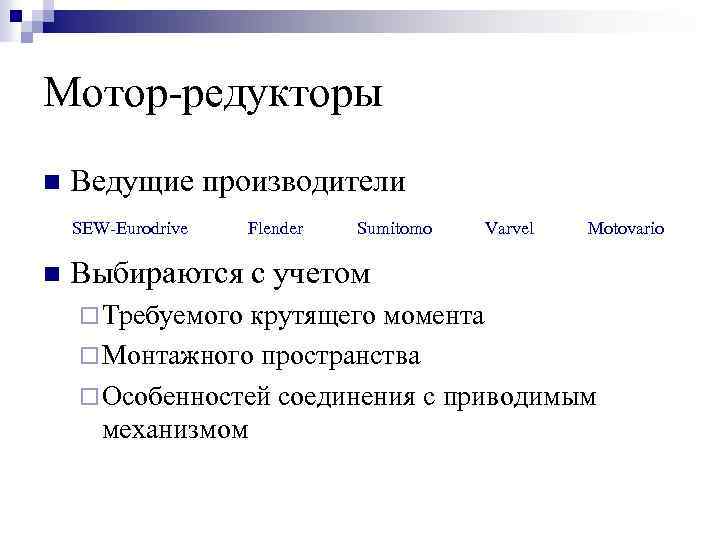

Мотор-редукторы n Ведущие производители SEW-Eurodrive n Flender Sumitomo Varvel Motovario Выбираются с учетом ¨ Требуемого крутящего момента ¨ Монтажного пространства ¨ Особенностей соединения с приводимым механизмом

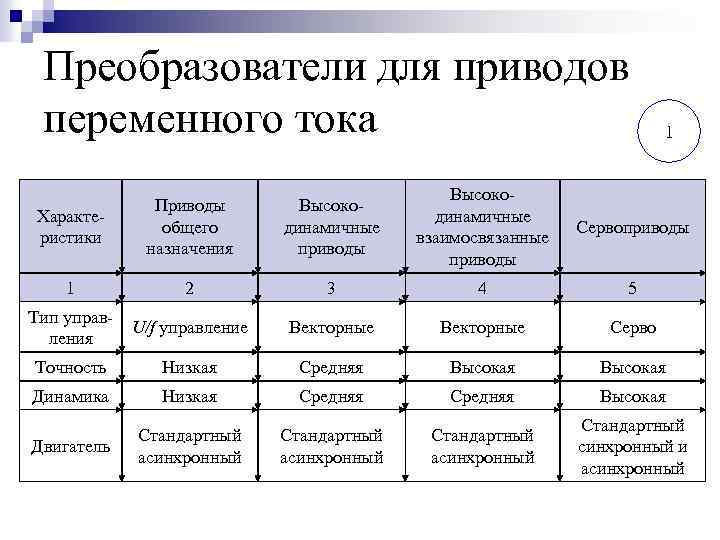

Преобразователи для приводов переменного тока 1 Характеристики Приводы общего назначения Высокодинамичные приводы Высокодинамичные взаимосвязанные приводы Сервоприводы 1 2 3 4 5 Тип управления U/f управление Векторные Серво Точность Низкая Средняя Высокая Динамика Низкая Средняя Высокая Двигатель Стандартный асинхронный Стандартный синхронный и асинхронный

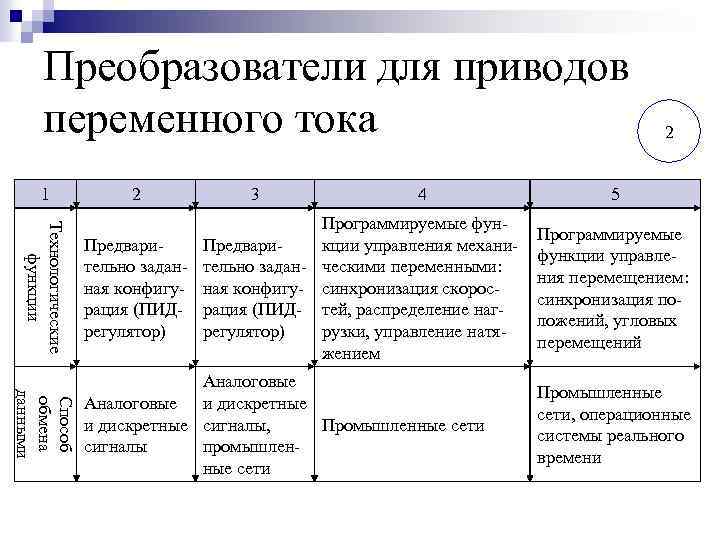

Преобразователи для приводов переменного тока 1 2 3 4 2 5 Технологические функции Способ обмена данными Программируемые функции управления механи. Предварительно задан- ческими переменными: ная конфигу- синхронизация скоросрация (ПИД- тей, распределение нагрузки, управление натярегулятор) жением Программируемые функции управления перемещением: синхронизация положений, угловых перемещений Аналоговые и дискретные сигналы, Промышленные сети сигналы промышленные сети Промышленные сети, операционные системы реального времени

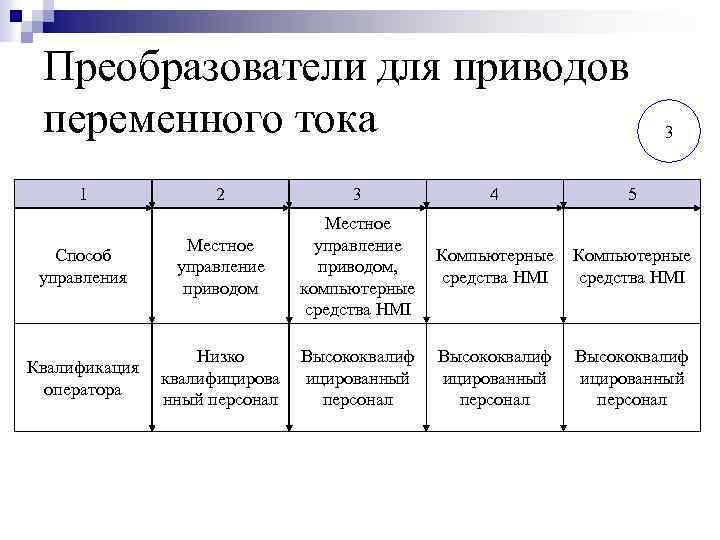

Преобразователи для приводов переменного тока 1 2 Способ управления Местное управление приводом Квалификация оператора Низко квалифицирова нный персонал 3 4 3 5 Местное управление Компьютерные приводом, средства НМI компьютерные средства НМI Высококвалиф ицированный персонал

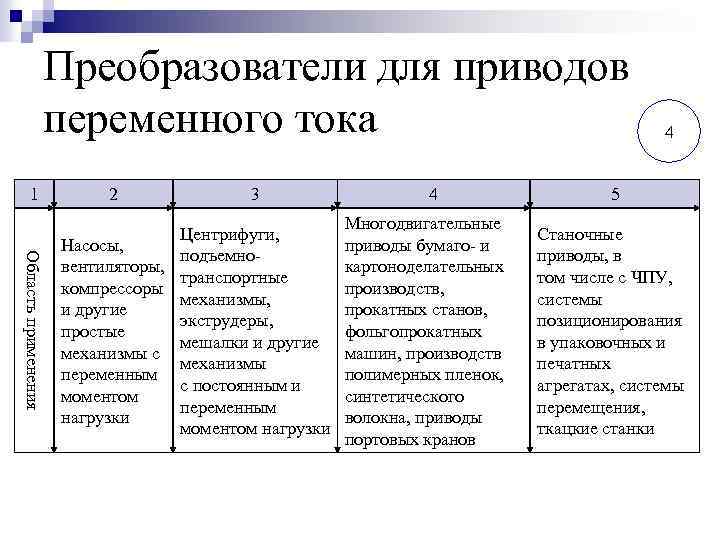

Преобразователи для приводов переменного тока 1 2 3 Область применения Центрифуги, Насосы, подъемновентиляторы, транспортные компрессоры механизмы, и другие экструдеры, простые мешалки и другие механизмы с механизмы переменным с постоянным и моментом переменным нагрузки моментом нагрузки 4 Многодвигательные приводы бумаго- и картоноделательных производств, прокатных станов, фольгопрокатных машин, производств полимерных пленок, синтетического волокна, приводы портовых кранов 4 5 Станочные приводы, в том числе с ЧПУ, системы позиционирования в упаковочных и печатных агрегатах, системы перемещения, ткацкие станки

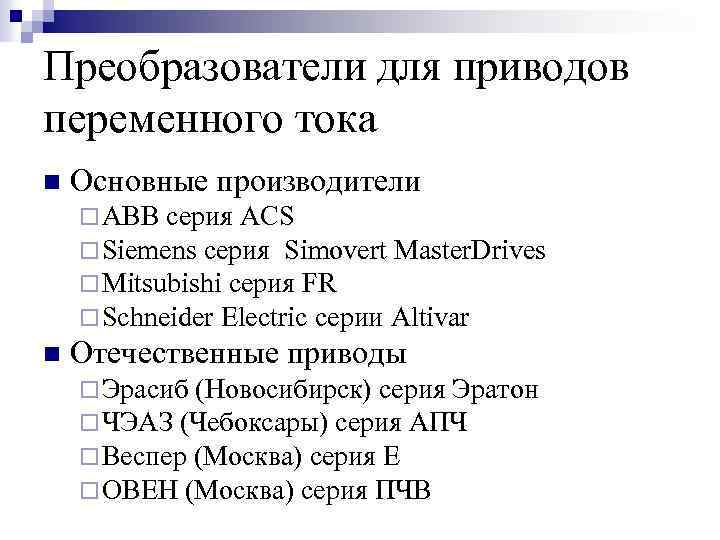

Преобразователи для приводов переменного тока n Основные производители ¨ ABB серия ACS ¨ Siemens серия Simovert Master. Drives ¨ Mitsubishi серия FR ¨ Schneider Electric серии Altivar n Отечественные приводы ¨ Эрасиб (Новосибирск) серия Эратон ¨ ЧЭАЗ (Чебоксары) серия АПЧ ¨ Веспер (Москва) серия Е ¨ ОВЕН (Москва) серия ПЧВ

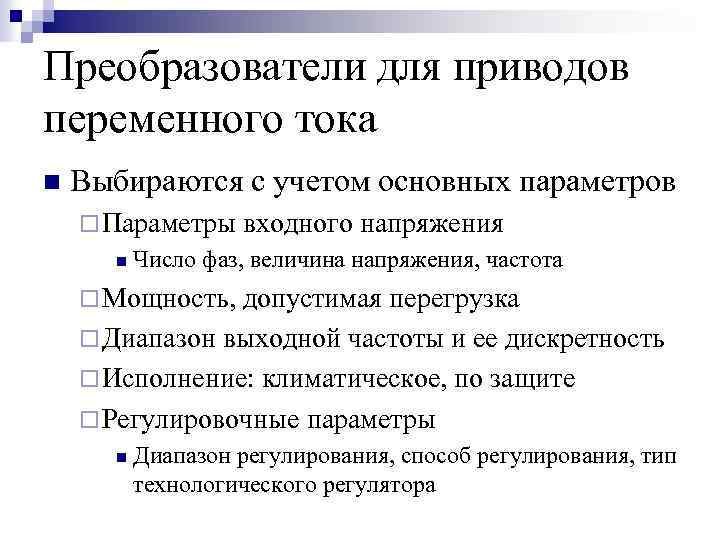

Преобразователи для приводов переменного тока n Выбираются с учетом основных параметров ¨ Параметры входного напряжения n Число фаз, величина напряжения, частота ¨ Мощность, допустимая перегрузка ¨ Диапазон выходной частоты и ее дискретность ¨ Исполнение: климатическое, по защите ¨ Регулировочные параметры n Диапазон регулирования, способ регулирования, тип технологического регулятора

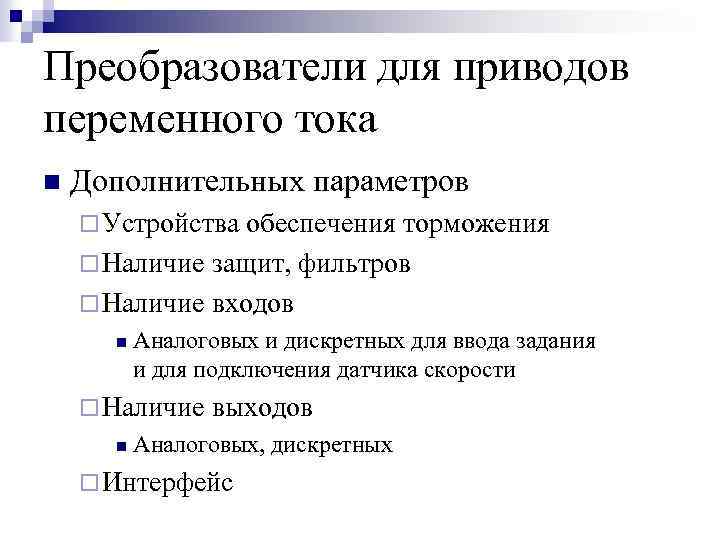

Преобразователи для приводов переменного тока n Дополнительных параметров ¨ Устройства обеспечения торможения ¨ Наличие защит, фильтров ¨ Наличие входов n Аналоговых и дискретных для ввода задания и для подключения датчика скорости ¨ Наличие выходов n Аналоговых, дискретных ¨ Интерфейс

Преобразователи для приводов постоянного тока n Основные производители ¨ ABB серия DCS ¨ Siemens серия Simoreg DC-Master n Отечественные приводы ¨ Преобразователи серия ЭПУ ¨ Эрасиб серии Эптон-М

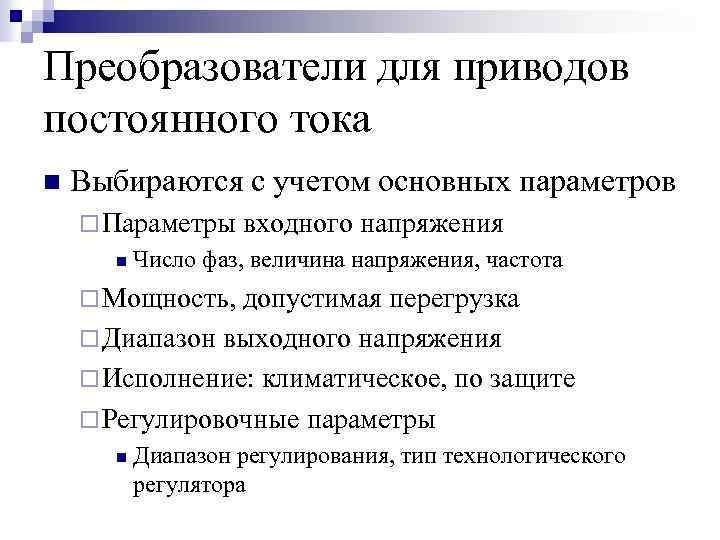

Преобразователи для приводов постоянного тока n Выбираются с учетом основных параметров ¨ Параметры входного напряжения n Число фаз, величина напряжения, частота ¨ Мощность, допустимая перегрузка ¨ Диапазон выходного напряжения ¨ Исполнение: климатическое, по защите ¨ Регулировочные параметры n Диапазон регулирования, тип технологического регулятора

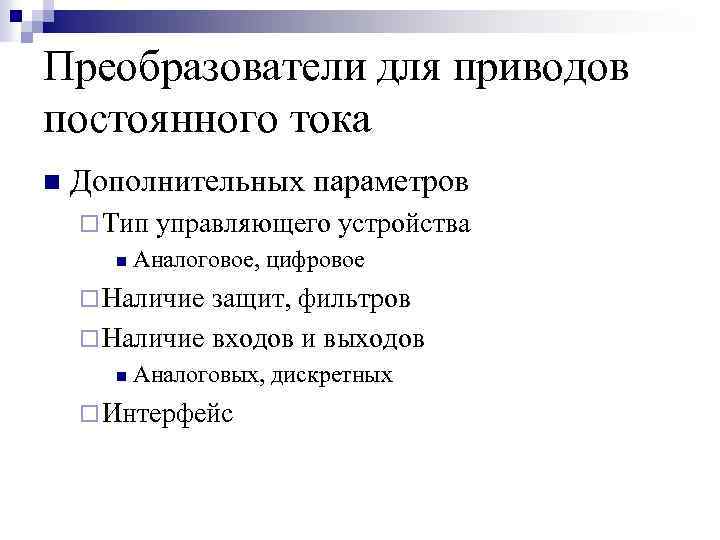

Преобразователи для приводов постоянного тока n Дополнительных параметров ¨ Тип управляющего устройства n Аналоговое, цифровое ¨ Наличие защит, фильтров ¨ Наличие входов и выходов n Аналоговых, дискретных ¨ Интерфейс

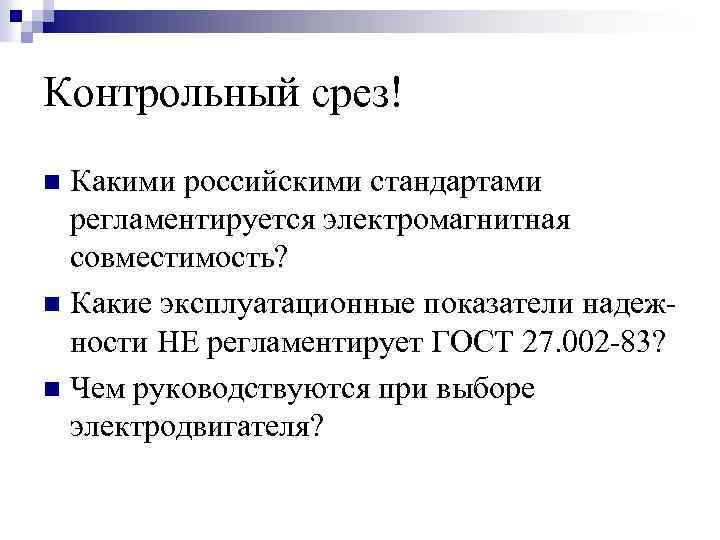

Контрольный срез! Какими российскими стандартами регламентируется электромагнитная совместимость? n Какие эксплуатационные показатели надежности НЕ регламентирует ГОСТ 27. 002 -83? n Чем руководствуются при выборе электродвигателя? n
