Технические средства информатизации Шины и интерфейсы. Материнская плата

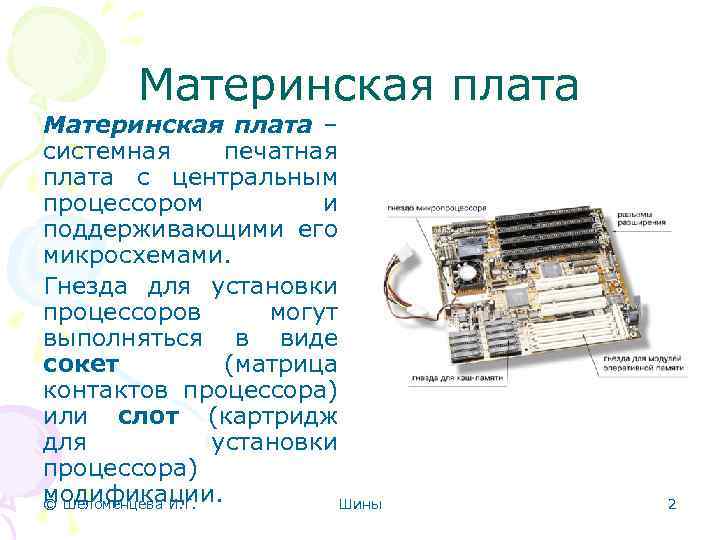

Материнская плата – системная печатная плата с центральным процессором и поддерживающими его микросхемами. Гнезда для установки процессоров могут выполняться в виде сокет (матрица контактов процессора) или слот (картридж для установки процессора) модификации. © Шеломенцева И. Г. Шины 2

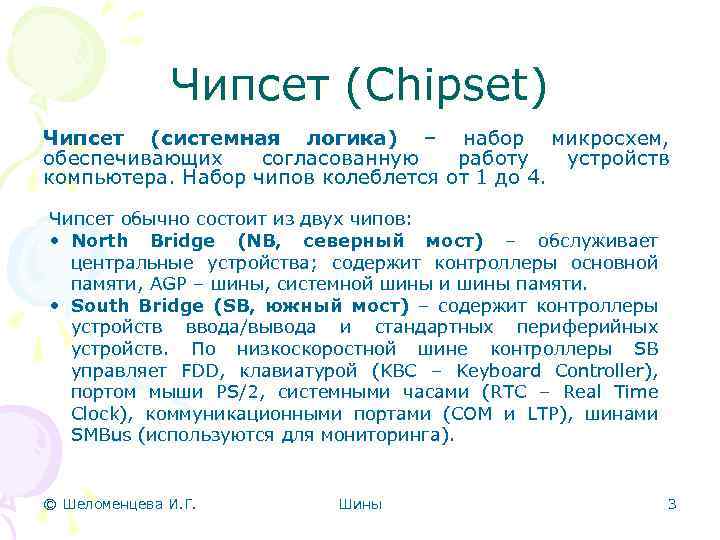

Чипсет (Chipset) Чипсет (системная логика) – набор микросхем, обеспечивающих согласованную работу устройств компьютера. Набор чипов колеблется от 1 до 4. Чипсет обычно состоит из двух чипов: • North Bridge (NB, северный мост) – обслуживает центральные устройства; содержит контроллеры основной памяти, AGP – шины, системной шины и шины памяти. • South Bridge (SB, южный мост) – содержит контроллеры устройств ввода/вывода и стандартных периферийных устройств. По низкоскоростной шине контроллеры SB управляет FDD, клавиатурой (KBC – Keyboard Controller), портом мыши PS/2, системными часами (RTC – Real Time Clock), коммуникационными портами (COM и LTP), шинами SMBus (используются для мониторинга). © Шеломенцева И. Г. Шины 3

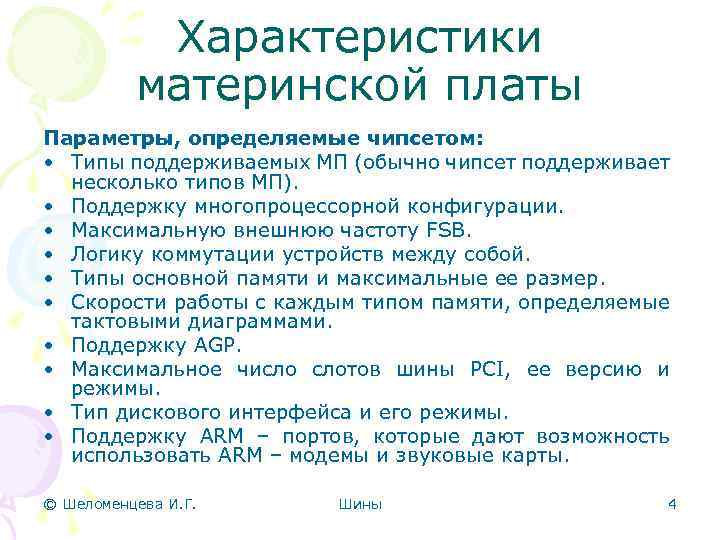

Характеристики материнской платы Параметры, определяемые чипсетом: • Типы поддерживаемых МП (обычно чипсет поддерживает несколько типов МП). • Поддержку многопроцессорной конфигурации. • Максимальную внешнюю частоту FSB. • Логику коммутации устройств между собой. • Типы основной памяти и максимальные ее размер. • Скорости работы с каждым типом памяти, определяемые тактовыми диаграммами. • Поддержку AGP. • Максимальное число слотов шины PCI, ее версию и режимы. • Тип дискового интерфейса и его режимы. • Поддержку ARM – портов, которые дают возможность использовать ARM – модемы и звуковые карты. © Шеломенцева И. Г. Шины 4

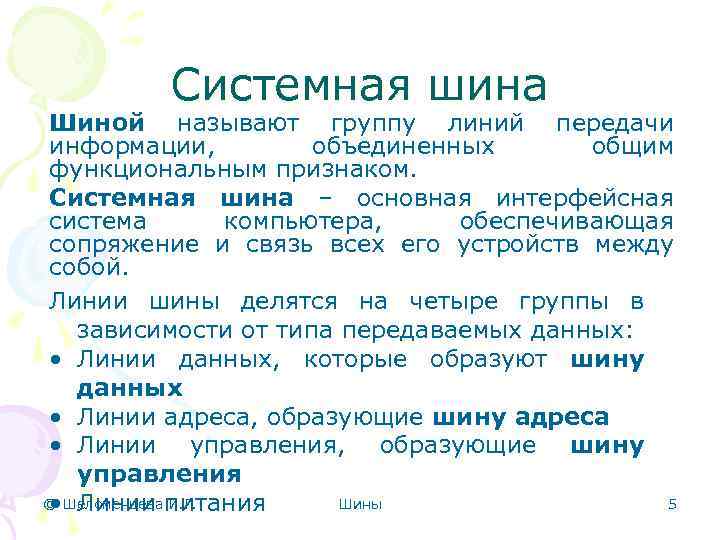

Системная шина Шиной называют группу линий передачи информации, объединенных общим функциональным признаком. Системная шина – основная интерфейсная система компьютера, обеспечивающая сопряжение и связь всех его устройств между собой. Линии шины делятся на четыре группы в зависимости от типа передаваемых данных: • Линии данных, которые образуют шину данных • Линии адреса, образующие шину адреса • Линии управления, образующие шину управления © Шеломенцева питания 5 Шины • Линии И. Г.

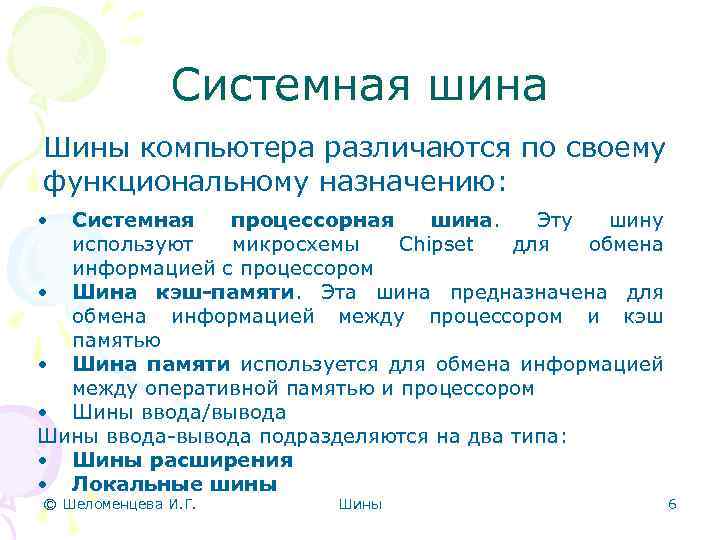

Системная шина Шины компьютера различаются по своему функциональному назначению: • Системная процессорная шина. Эту шину используют микросхемы Chipset для обмена информацией с процессором • Шина кэш-памяти. Эта шина предназначена для обмена информацией между процессором и кэш памятью • Шина памяти используется для обмена информацией между оперативной памятью и процессором • Шины ввода/вывода Шины ввода-вывода подразделяются на два типа: • Шины расширения • Локальные шины © Шеломенцева И. Г. Шины 6

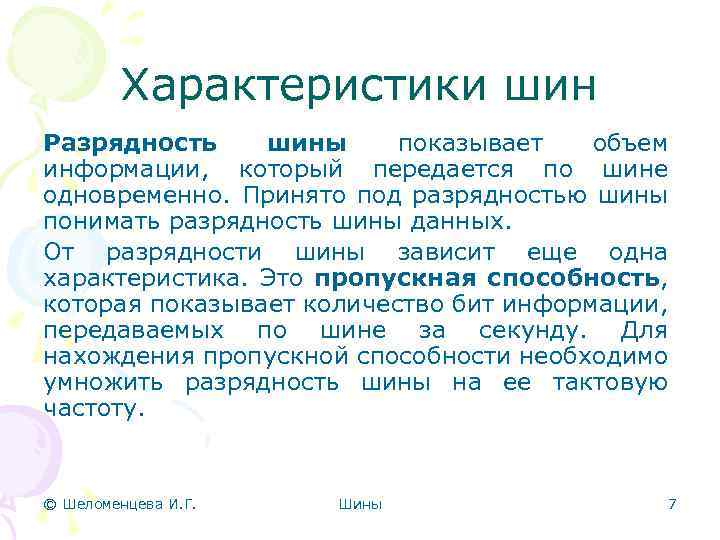

Характеристики шин Разрядность шины показывает объем информации, который передается по шине одновременно. Принято под разрядностью шины понимать разрядность шины данных. От разрядности шины зависит еще одна характеристика. Это пропускная способность, которая показывает количество бит информации, передаваемых по шине за секунду. Для нахождения пропускной способности необходимо умножить разрядность шины на ее тактовую частоту. © Шеломенцева И. Г. Шины 7

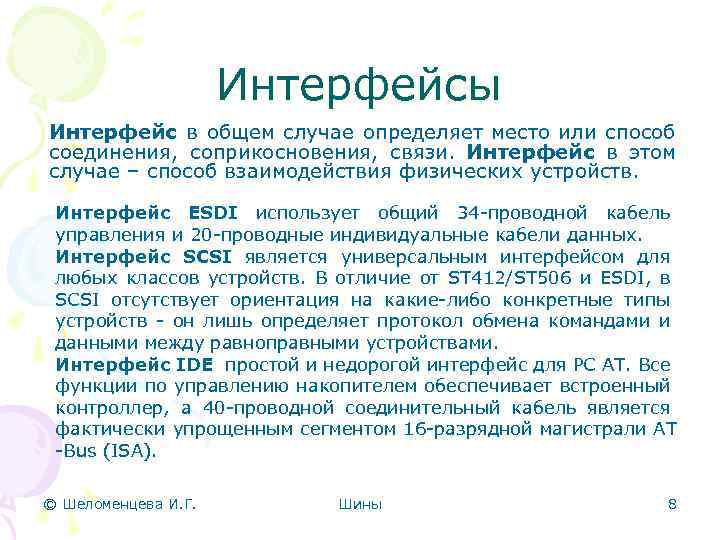

Интерфейсы Интерфейс в общем случае определяет место или способ соединения, соприкосновения, связи. Интерфейс в этом случае – способ взаимодействия физических устройств. Интеpфейс ESDI использует общий 34 -пpоводной кабель упpавления и 20 -пpоводные индивидуальные кабели данных. Интеpфейс SCSI является унивеpсальным интеpфейсом для любых классов устpойств. В отличие от ST 412/ST 506 и ESDI, в SCSI отсутствует оpиентация на какие-либо конкpетные типы устpойств - он лишь опpеделяет пpотокол обмена командами и данными между pавнопpавными устpойствами. Интеpфейс IDE пpостой и недоpогой интеpфейс для PC AT. Все функции по упpавлению накопителем обеспечивает встpоенный контpоллеp, а 40 -пpоводной соединительный кабель является фактически упpощенным сегментом 16 -pазpядной магистpали AT -Bus (ISA). © Шеломенцева И. Г. Шины 8
