Технические средства и способы защиты от помех

«Технические средства и способы защиты от помех радиотехнических средств наведения» Тема № 10. Занятие № 2. 1

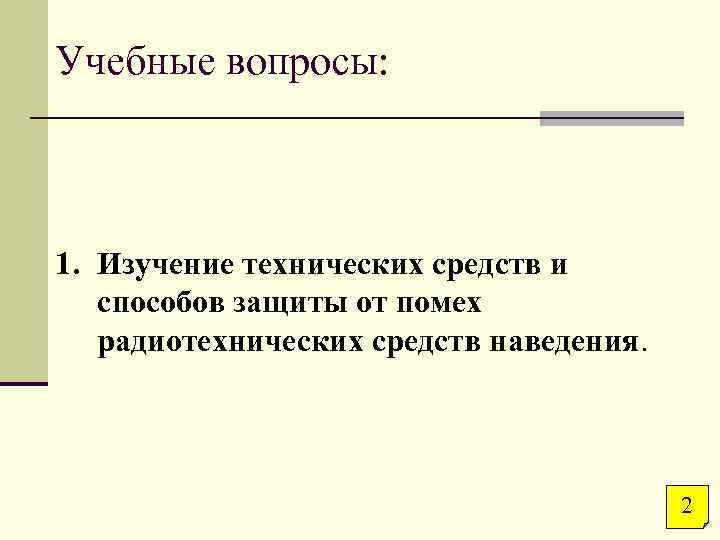

Учебные вопросы: 1. Изучение технических средств и способов защиты от помех радиотехнических средств наведения. 2

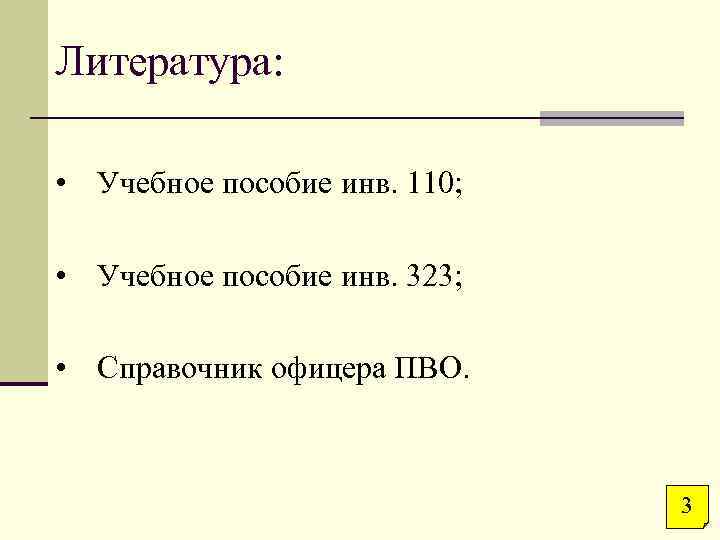

Литература: • Учебное пособие инв. 110; • Учебное пособие инв. 323; • Справочник офицера ПВО. 3

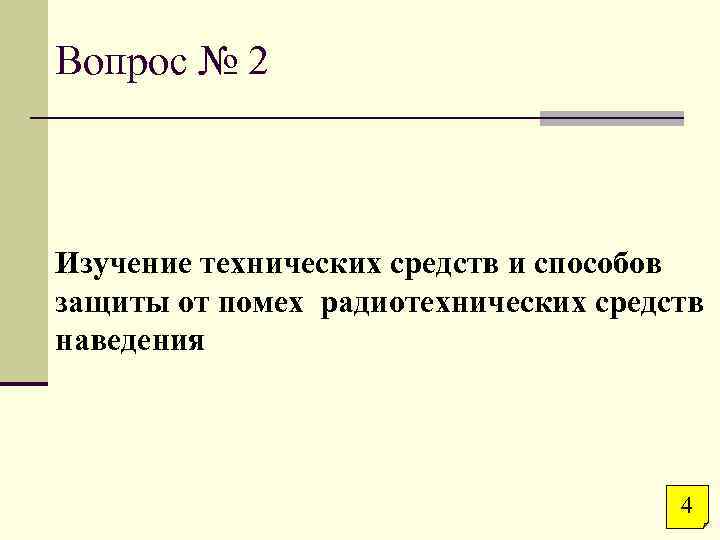

Вопрос № 2 Изучение технических средств и способов защиты от помех радиотехнических средств наведения 4

Защита от помех Сущность мероприятий, направленных на уменьшение эффективности средств радиоэлектронного противодействия состоит в том, чтобы обеспечить радиолокационным станциям системы ПВО возможность получения необходимой информации о целях в условиях воздействия радиопомех. Это свойство радиолокационной станции называют помехозащищенностью. 5

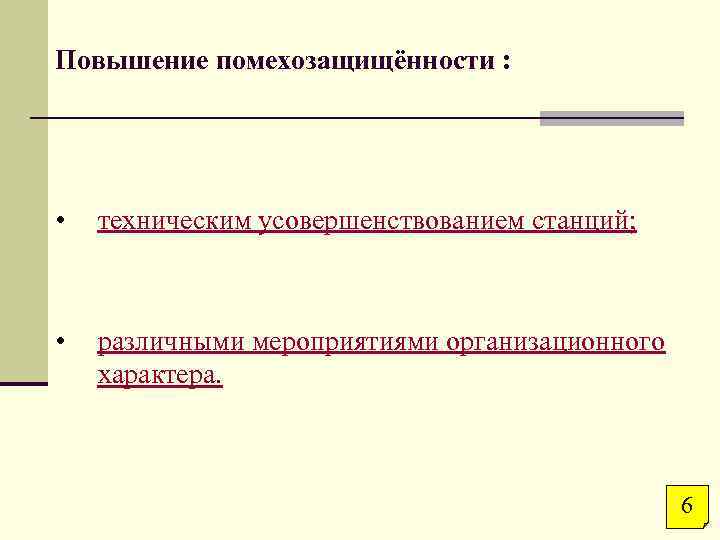

Повышение помехозащищённости : • техническим усовершенствованием станций; • различными мероприятиями организационного характера. 6

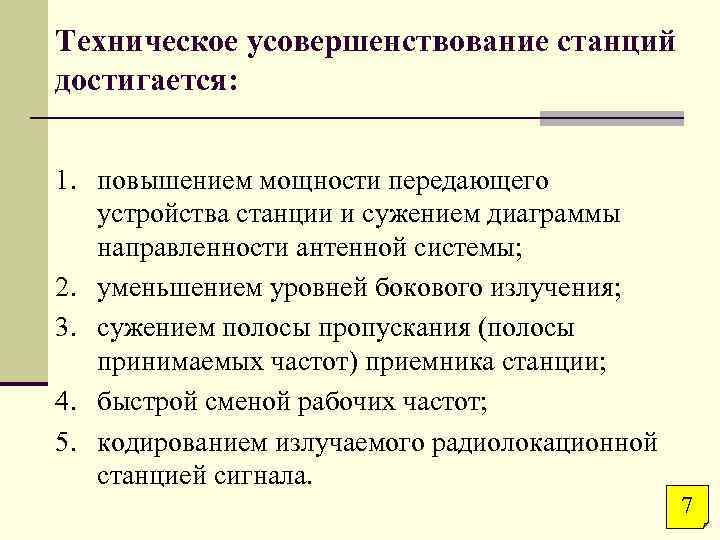

Техническое усовершенствование станций достигается: 1. повышением мощности передающего устройства станции и сужением диаграммы направленности антенной системы; 2. уменьшением уровней бокового излучения; 3. сужением полосы пропускания (полосы принимаемых частот) приемника станции; 4. быстрой сменой рабочих частот; 5. кодированием излучаемого радиолокационной станцией сигнала. 7

Меры организационного характера: 1. создании ложных сигналов с помощью специальных передатчиков, имитирующих работу радиолокатора; 2. уничтожение самолета-носителя источника помехи. 8

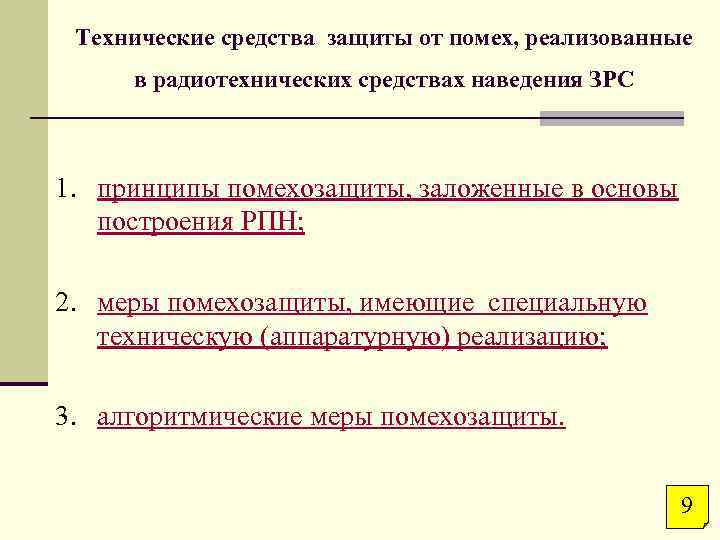

Технические средства защиты от помех, реализованные в радиотехнических средствах наведения ЗРС 1. принципы помехозащиты, заложенные в основы построения РПН; 2. меры помехозащиты, имеющие специальную техническую (аппаратурную) реализацию; 3. алгоритмические меры помехозащиты. 9

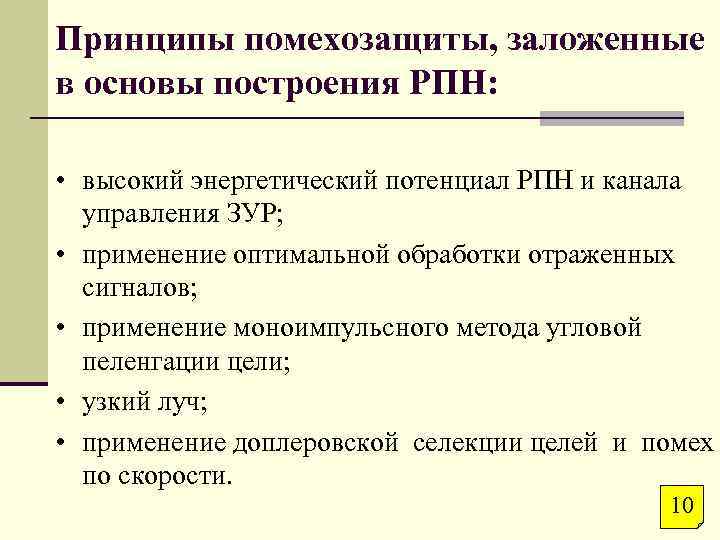

Принципы помехозащиты, заложенные в основы построения РПН: • высокий энергетический потенциал РПН и канала управления ЗУР; • применение оптимальной обработки отраженных сигналов; • применение моноимпульсного метода угловой пеленгации цели; • узкий луч; • применение доплеровской селекции целей и помех по скорости. 10

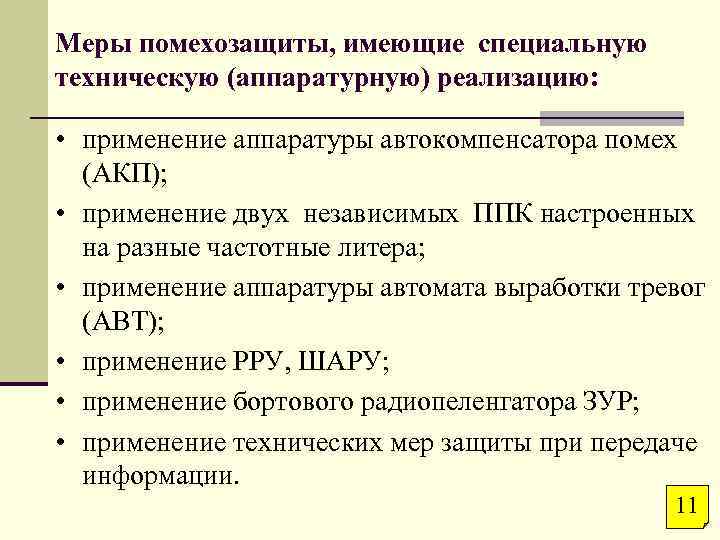

Меры помехозащиты, имеющие специальную техническую (аппаратурную) реализацию: • применение аппаратуры автокомпенсатора помех (АКП); • применение двух независимых ППК настроенных на разные частотные литера; • применение аппаратуры автомата выработки тревог (АВТ); • применение РРУ, ШАРУ; • применение бортового радиопеленгатора ЗУР; • применение технических мер защиты при передаче информации. 11

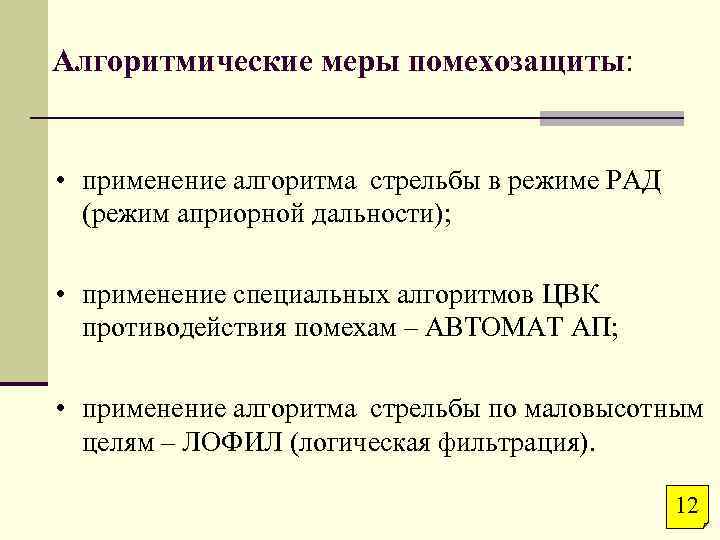

Алгоритмические меры помехозащиты: • применение алгоритма стрельбы в режиме РАД (режим априорной дальности); • применение специальных алгоритмов ЦВК противодействия помехам – АВТОМАТ АП; • применение алгоритма стрельбы по маловысотным целям – ЛОФИЛ (логическая фильтрация). 12

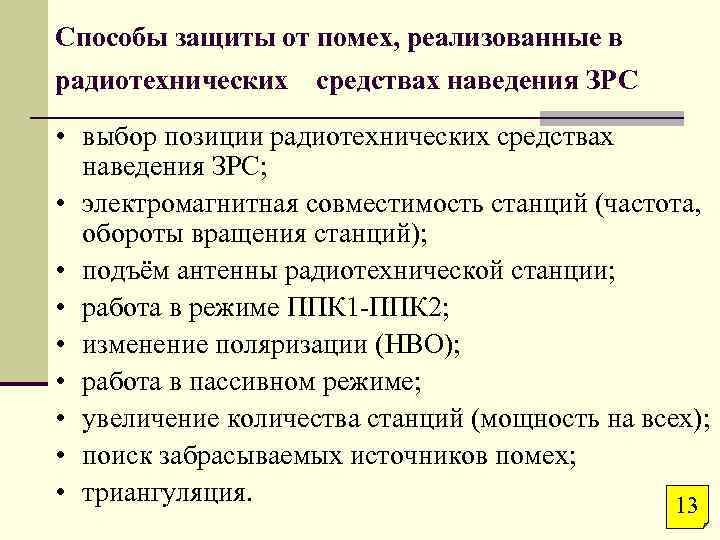

Способы защиты от помех, реализованные в радиотехнических средствах наведения ЗРС • выбор позиции радиотехнических средствах наведения ЗРС; • электромагнитная совместимость станций (частота, обороты вращения станций); • подъём антенны радиотехнической станции; • работа в режиме ППК 1 -ППК 2; • изменение поляризации (НВО); • работа в пассивном режиме; • увеличение количества станций (мощность на всех); • поиск забрасываемых источников помех; • триангуляция. 13

Защита от помех, связанная с принципами построения Высокий энергетический потенциал РПН совместно с оптимальной обработкой отраженного сигнала позволяет надежно выделять полезные сигналы на фоне шумовых помех. Эти принципы обеспечивают возможность работы по целям, действующим под прикрытием помех, как по основному, так и по боковым лепесткам диаграммы направленности РПН. Применение моноимпульсного метода угловой локации цели (метод мгновенной равносигнальной зоны) как в РПН, так и в ЗУР обеспечивает непосредственную локацию постановщиков активных шумовых помех. Это позволяет вести активное огневое подавление носителей помех. РЛС, построенная по принципу эффекта Доплера, создает условия непосредственной селекции цели, пассивной помехи и отражений от местных предметов по их скорости. Наличие в приемных устройствах режекторных фильтров позволяет подавлять отражения от местных предметов и дипольных отражателей, перемещающихся со скоростью менее 35 м/с. Кроме того, узкополосная селекция по скорости (частоте) значительно снижает уровень широкополосной шумовой помехи воздействующей на приемные устройства. 14

Применение аппаратуры автокомпенсатора помех (АКП) 15

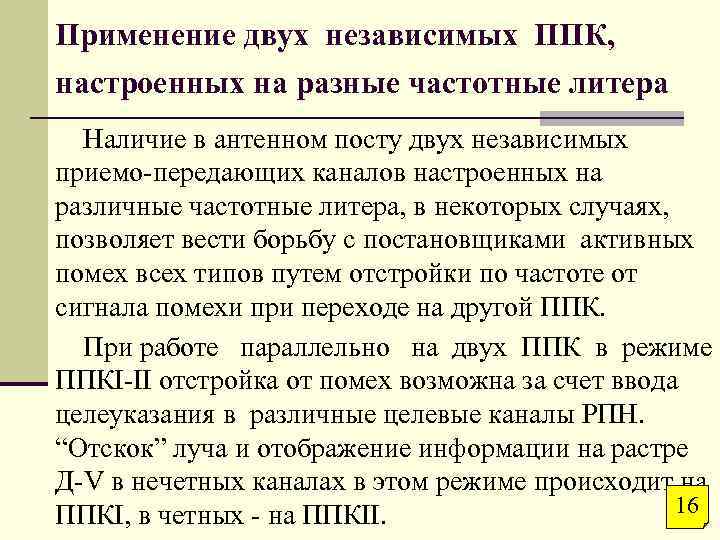

Применение двух независимых ППК, настроенных на разные частотные литера Наличие в антенном посту двух независимых приемо-передающих каналов настроенных на различные частотные литера, в некоторых случаях, позволяет вести борьбу с постановщиками активных помех всех типов путем отстройки по частоте от сигнала помехи при переходе на другой ППК. При работе параллельно на двух ППК в режиме ППКI-II отстройка от помех возможна за счет ввода целеуказания в различные целевые каналы РПН. “Отскок” луча и отображение информации на растре Д‑V в нечетных каналах в этом режиме происходит на 16 ППКI, в четных - на ППКII.

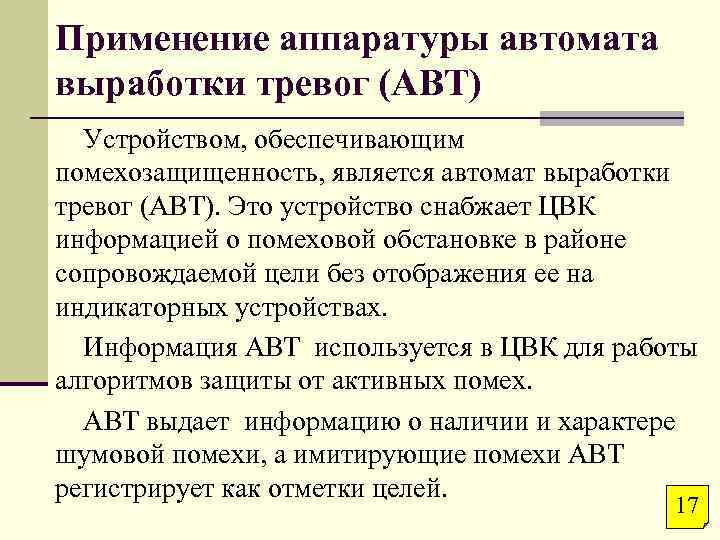

Применение аппаратуры автомата выработки тревог (АВТ) Устройством, обеспечивающим помехозащищенность, является автомат выработки тревог (АВТ). Это устройство снабжает ЦВК информацией о помеховой обстановке в районе сопровождаемой цели без отображения ее на индикаторных устройствах. Информация АВТ используется в ЦВК для работы алгоритмов защиты от активных помех. АВТ выдает информацию о наличии и характере шумовой помехи, а имитирующие помехи АВТ регистрирует как отметки целей. 17

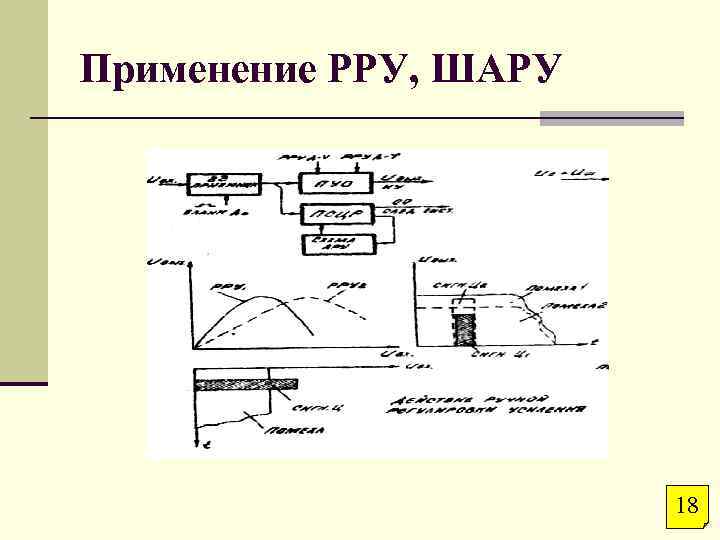

Применение РРУ, ШАРУ 18

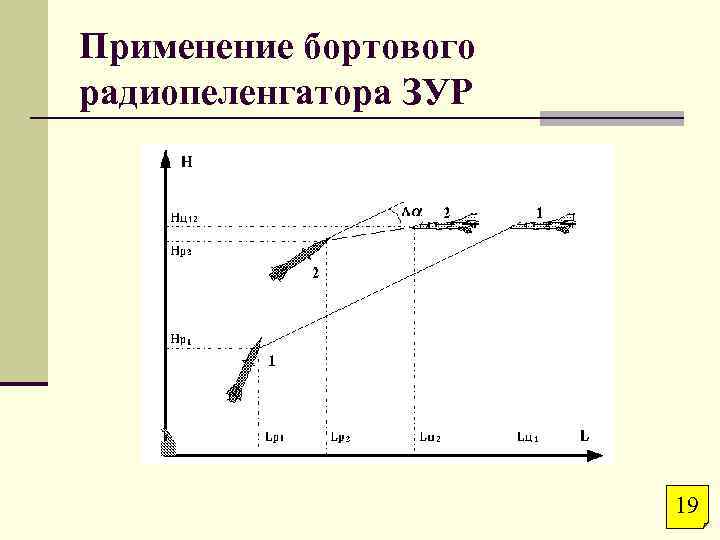

Применение бортового радиопеленгатора ЗУР 19

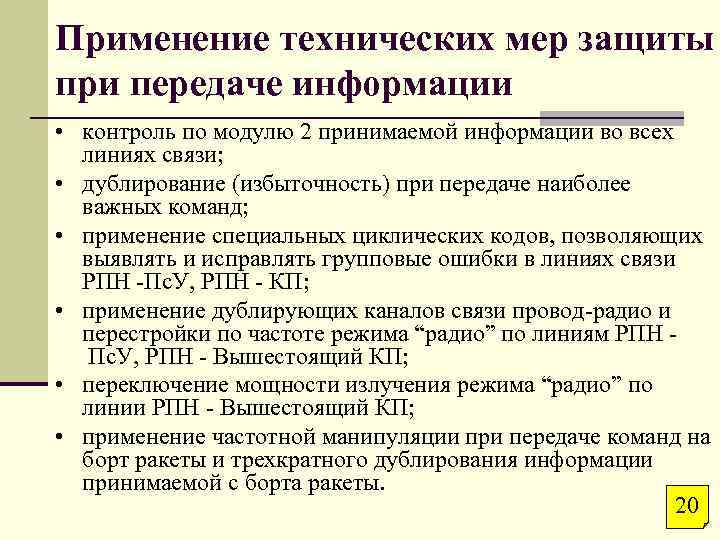

Применение технических мер защиты при передаче информации • контроль по модулю 2 принимаемой информации во всех линиях связи; • дублирование (избыточность) при передаче наиболее важных команд; • применение специальных циклических кодов, позволяющих выявлять и исправлять групповые ошибки в линиях связи РПН -Пс. У, РПН - КП; • применение дублирующих каналов связи провод-радио и перестройки по частоте режима “радио” по линиям РПН Пс. У, РПН - Вышестоящий КП; • переключение мощности излучения режима “радио” по линии РПН - Вышестоящий КП; • применение частотной манипуляции при передаче команд на борт ракеты и трехкратного дублирования информации принимаемой с борта ракеты. 20

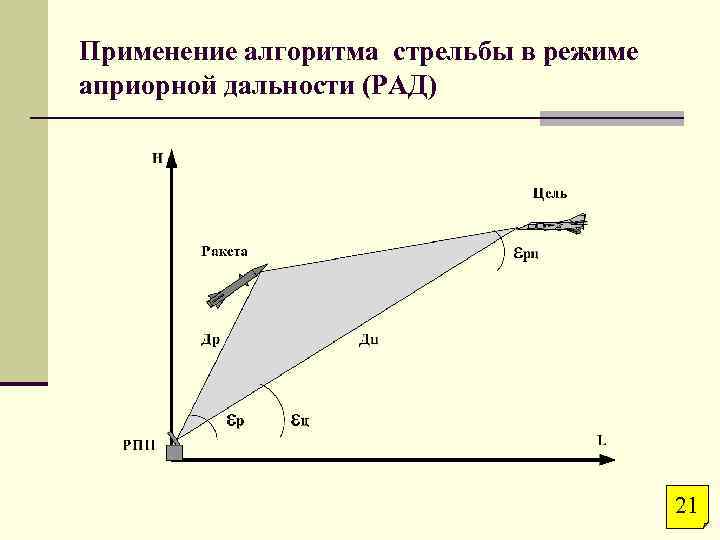

Применение алгоритма стрельбы в режиме априорной дальности (РАД) 21

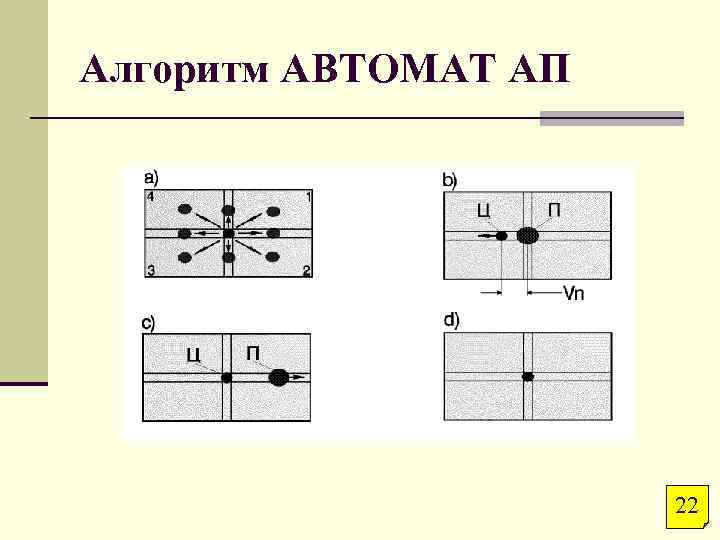

Алгоритм АВТОМАТ АП 22

Алгоритм стрельбы по маловысотным целям – ЛОФИЛ (логическая фильтрация) 23

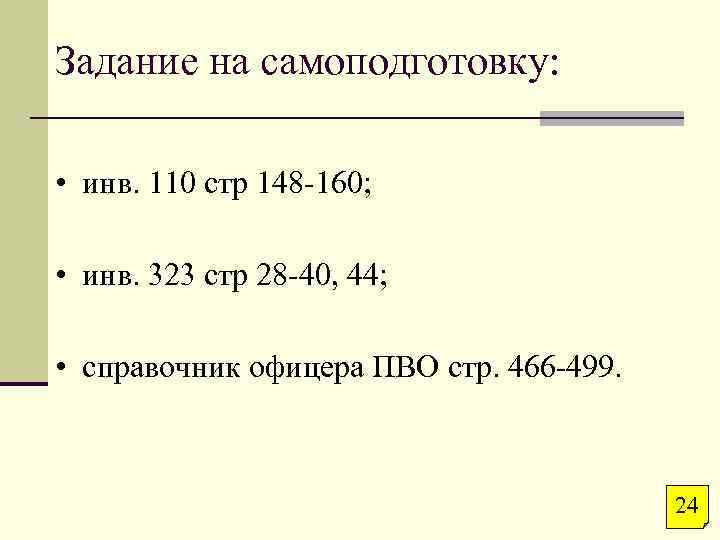

Задание на самоподготовку: • инв. 110 стр 148 -160; • инв. 323 стр 28 -40, 44; • справочник офицера ПВО стр. 466 -499. 24
