Технические средства ЭВМ Пособие для лекции Л. А. Пинигиной
План лекции 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Классификация ЭВМ Общие сведения о системном блоке Микропроцессор и материнская плата Другие компоненты системного блока Общие сведения о памяти ПК Внешняя память ПК Мониторы Принтеры и сканеры Манипуляторы Таблица дополнительных периферийные устройства

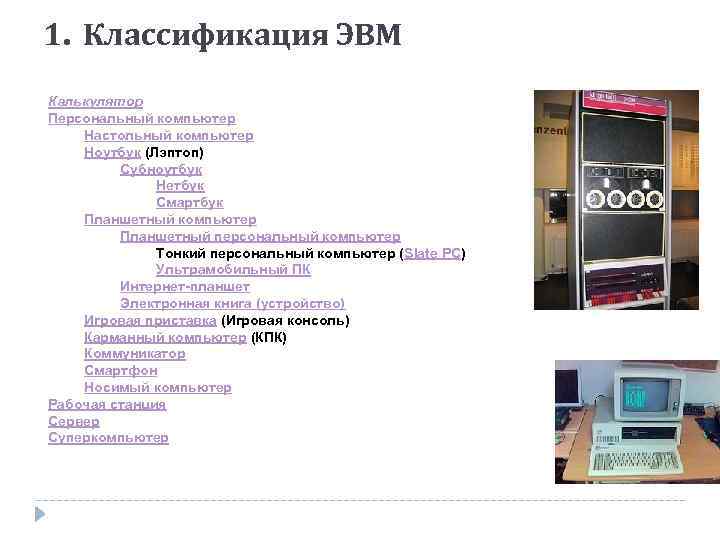

1. Классификация ЭВМ Калькулятор Персональный компьютер Настольный компьютер Ноутбук (Лэптоп) Субноутбук Нетбук Смартбук Планшетный компьютер Планшетный персональный компьютер Тонкий персональный компьютер (Slate PC) Ультрамобильный ПК Интернет-планшет Электронная книга (устройство) Игровая приставка (Игровая консоль) Карманный компьютер (КПК) Коммуникатор Смартфон Носимый компьютер Рабочая станция Сервер Суперкомпьютер
1. Классификация ЭВМ Субноутбук (англ. Subnotebook), или ультрапортативный (англ. ultraportable) ноутбук, обладающий маленькими размером и массой и большей частью характерных черт обычного ноутбука. Обычно поставляется в комплекте с ОС Microsoft Windowsили Linux. Планше тный персона льный компью тер (планшетный ПК, tablet PC) — полноразмерный ноутбук, относящийся к классумобильных компьютеров оборудованных сенсорным экраном, позволяющий работать при помощи стилуса или пальцев, как с использованием, так и без использования клавиатуры и мыши. Рабо чая ста нция (англ. workstation) — комплекс аппаратных и программных средств, предназначенных для решения определённого круга задач. Сервером называется компьютер, выделенный из группы персональных компьютеров (или рабочих станций) для выполнения какой-либо сервисной задачи без непосредственного участия человека.
2. Общие сведения о системного блоке Системный блок является центральной (основной) частью ПК. Он представляет собой электронную машину, предназначенную для: 1) Обработки поступающей в ПК информации; 2) Для выдачи информации; 3) Для хранения информации Системный блок (консоль, центральный блок, процессорный блок)

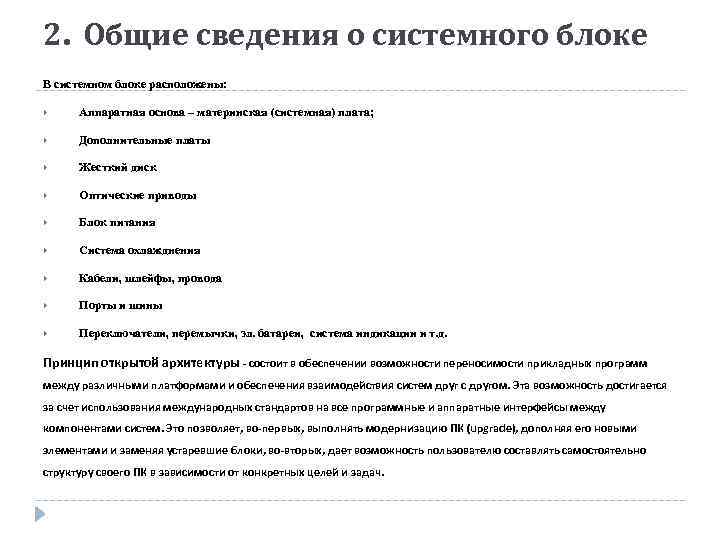

2. Общие сведения о системного блоке В системном блоке расположены: Аппаратная основа – материнская (системная) плата; Дополнительные платы Жесткий диск Оптические приводы Блок питания Система охлажднения Кабели, шлейфы, провода Порты и шины Переключатели, перемычки, эл. батареи, система индикации и т. д. Принцип открытой архитектуры - состоит в обеспечении возможности переносимости прикладных программ между различными платформами и обеспечения взаимодействия систем друг с другом. Эта возможность достигается за счет использования международных стандартов на все программные и аппаратные интерфейсы между компонентами систем. Это позволяет, во-первых, выполнять модернизацию ПК (upgrade), дополняя его новыми элементами и заменяя устаревшие блоки, во-вторых, дает возможность пользователю составлять самостоятельно структуру своего ПК в зависимости от конкретных целей и задач.
3. Микропроцессор и материнская плата Микропроцессор – это микросхема для управления ПК Название ПК ассоциируется с типом микропроцессора. Микропроцессор выполнен в виде кремниевой пластины, на которой расположено огромное количество электронных компонентов (интегральных схем). В современном микропроцессоре содержится более 1 млн. интегральных схем. Основной элемент микропроцессора в 100 раз меньше диаметра человеческого волоса. Как правило, все элементы процессора расположены на одном и том же кристалле кремния и имеют квадратную форму (тип разъёма «Socket» ). Прямоугольный корпус с торчащими из него ножками-контактами.

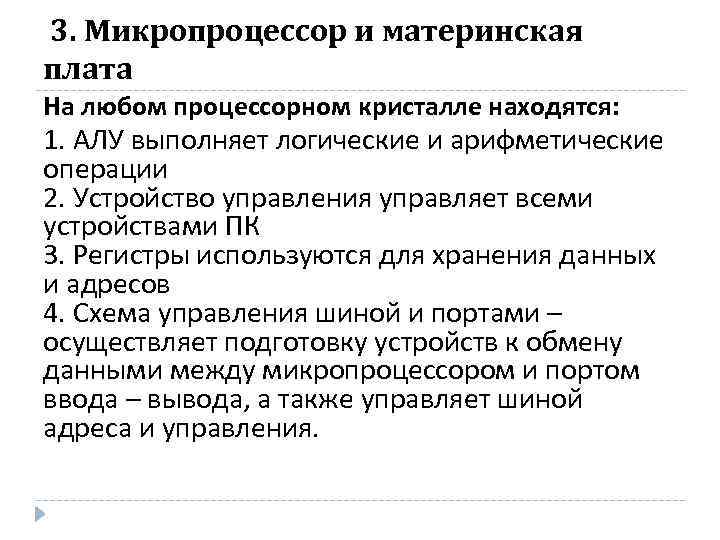

3. Микропроцессор и материнская плата На любом процессорном кристалле находятся: 1. АЛУ выполняет логические и арифметические операции 2. Устройство управления управляет всеми устройствами ПК 3. Регистры используются для хранения данных и адресов 4. Схема управления шиной и портами – осуществляет подготовку устройств к обмену данными между микропроцессором и портом ввода – вывода, а также управляет шиной адреса и управления.

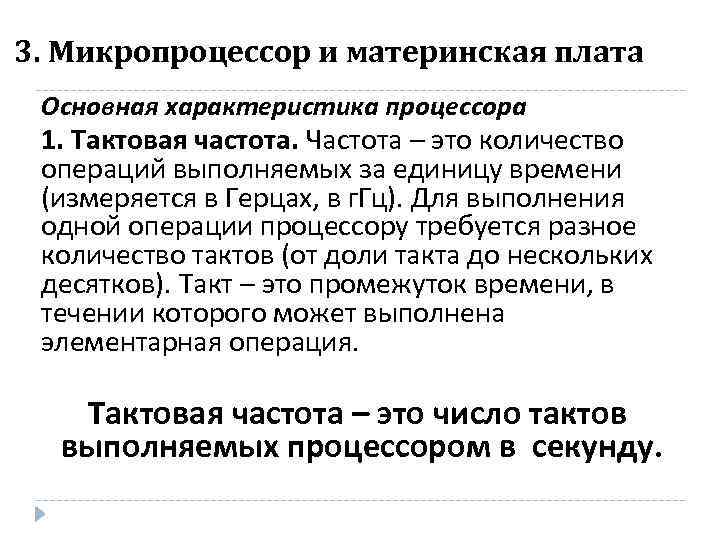

3. Микропроцессор и материнская плата Основная характеристика процессора 1. Тактовая частота. Частота – это количество операций выполняемых за единицу времени (измеряется в Герцах, в г. Гц). Для выполнения одной операции процессору требуется разное количество тактов (от доли такта до нескольких десятков). Такт – это промежуток времени, в течении которого может выполнена элементарная операция. Тактовая частота – это число тактов выполняемых процессором в секунду.
3. Микропроцессор и материнская плата Характеристики процессора 2. Разрядность – определяет размер информации, обрабатываемой процессором одновременно (машинное слово). 3. Количество ядер 4. Форм-фактор — это тип исполнения процессора, его «внешности» и способа подключения к материнской плате. 6. Кеш-память

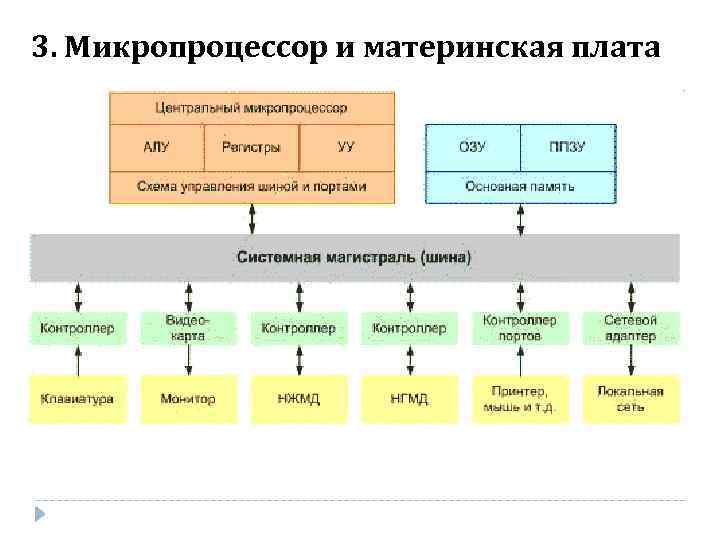

3. Микропроцессор и материнская плата

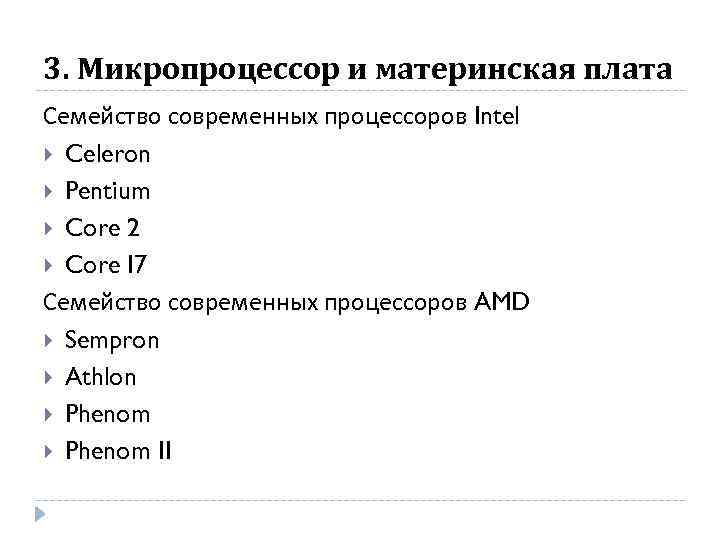

3. Микропроцессор и материнская плата Семейство современных процессоров Intel Celeron Pentium Core 2 Core I 7 Семейство современных процессоров AMD Sempron Athlon Phenom II

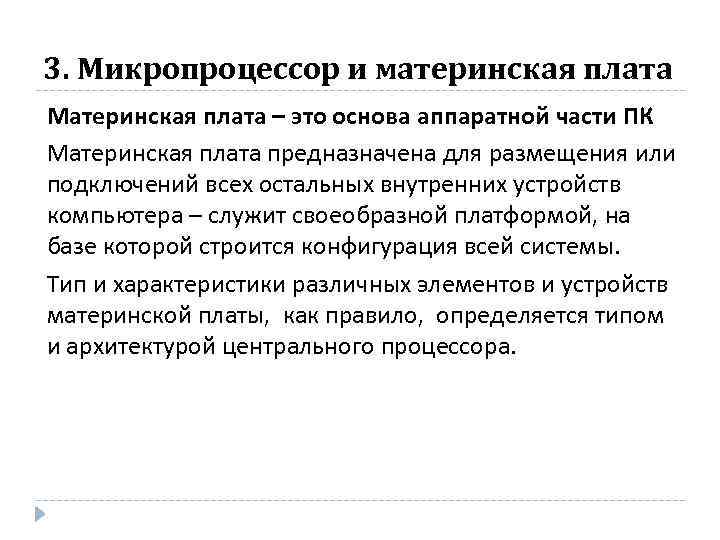

3. Микропроцессор и материнская плата Материнская плата – это основа аппаратной части ПК Материнская плата предназначена для размещения или подключений всех остальных внутренних устройств компьютера – служит своеобразной платформой, на базе которой строится конфигурация всей системы. Тип и характеристики различных элементов и устройств материнской платы, как правило, определяется типом и архитектурой центрального процессора.
3. Микропроцессор и материнская плата Материнская плата (англ. motherboard, MB, также используется название англ. mainboard — главная плата; сленг. мама, мать, материнка) — сложная многослойная печатная плата, на которой устанавливаются основные компоненты персонального компьютера либо сервера начального уровня (центральный процессор, контроллер оперативной памяти и собственно ОЗУ, загрузочное ПЗУ, контроллеры базовых интерфейсов ввода -вывода). Именно материнская плата объединяет и координирует работу таких различных по своей сути и функциональности комплектующих, как процессор, оперативная память, платы расширения и всевозможные накопители.

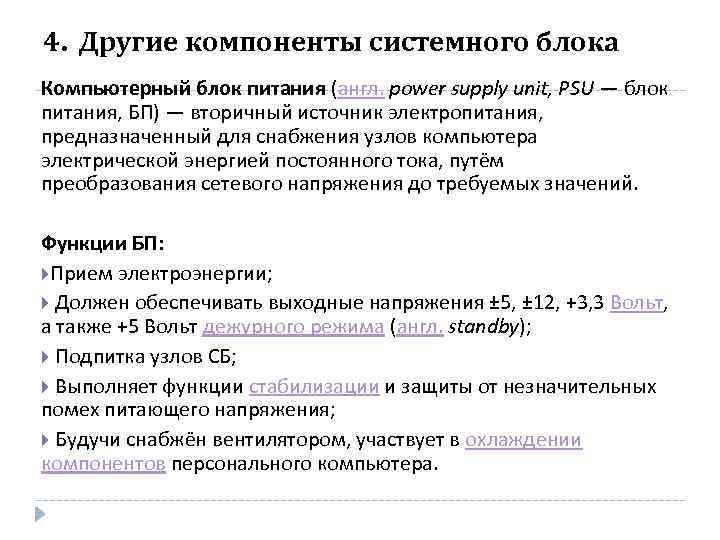

4. Другие компоненты системного блока Компьютерный блок питания (англ. power supply unit, PSU — блок питания, БП) — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электрической энергией постоянного тока, путём преобразования сетевого напряжения до требуемых значений. Функции БП: Прием электроэнергии; Должен обеспечивать выходные напряжения ± 5, ± 12, +3, 3 Вольт, а также +5 Вольт дежурного режима (англ. standby); Подпитка узлов СБ; Выполняет функции стабилизации и защиты от незначительных помех питающего напряжения; Будучи снабжён вентилятором, участвует в охлаждении компонентов персонального компьютера.
4. Другие компоненты системного блока Видеока рта (также видеоада птер, графический ада птер, графи ческая пла та, графи ческая ка рта, графи ческий ускори тель) — электронное устройство, преобразующее графический образ, хранящийся, как содержимое памятикомпьютера (или самого адаптера), в форму, пригодную для дальнейшего вывода на экран монитора. В настоящее время все видеокарты делятся на 2 вида: Платы расширения, вставляемой в слот расширения на материнской платы; Встроенная (интегрированная) видеокарта в виде отдельного чипа входящего в состав материнской платы
4. Другие компоненты системного блока Звуковая карта (звуковая плата, аудиокарта) — дополнительное оборудование ПК, позволяющее обрабатывать звук (выводить на акустические системы и/или записывать). На момент появления звуковые платы представляли собой отдельные карты расширения, устанавливаемые в соответствующий слот. В современных материнских платах представлены в виде интегрированного в материнскую плату аппаратного кодека(согласно спецификации Intel AC’ 97 или. Intel HD Audio). Звуковая карта нужна для преобразования сигнала в звук или правильней в звуковое сопровождение. Звуки от приложений, прослушивание музыки, звуковые эффекты от игр - это всё работа звуковой карты. Так же для работы внешних источников, таких как микрофон, наушники, музыкальные инструменты, звуковая карта является средством передачи звуковой информации в понятный для компьютера язык.

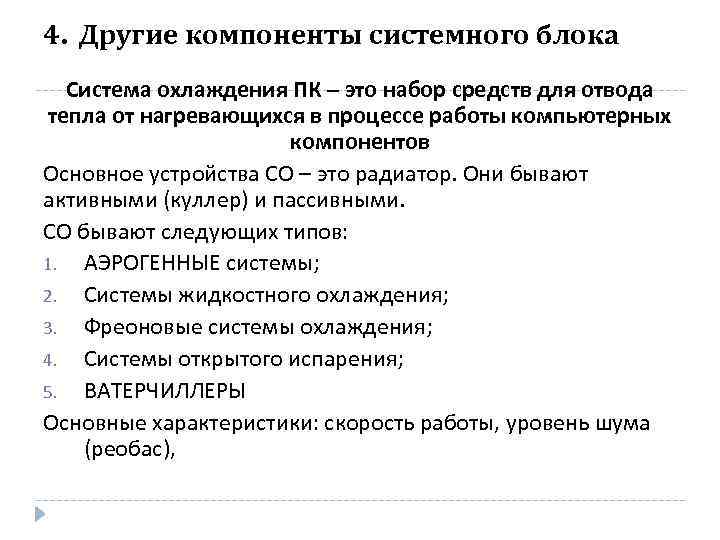

4. Другие компоненты системного блока Система охлаждения ПК – это набор средств для отвода тепла от нагревающихся в процессе работы компьютерных компонентов Основное устройства СО – это радиатор. Они бывают активными (куллер) и пассивными. СО бывают следующих типов: 1. АЭРОГЕННЫЕ системы; 2. Системы жидкостного охлаждения; 3. Фреоновые системы охлаждения; 4. Системы открытого испарения; 5. ВАТЕРЧИЛЛЕРЫ Основные характеристики: скорость работы, уровень шума (реобас),

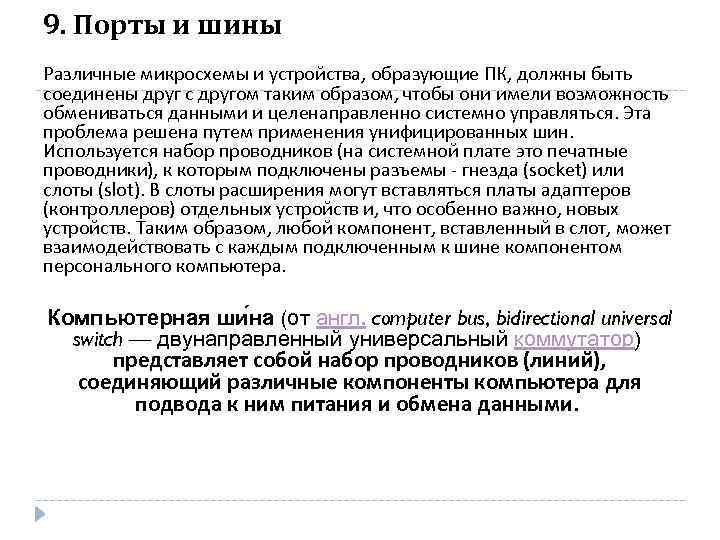

9. Порты и шины Различные микросхемы и устройства, образующие ПК, должны быть соединены друг с другом таким образом, чтобы они имели возможность обмениваться данными и целенаправленно системно управляться. Эта проблема решена путем применения унифицированных шин. Используется набор проводников (на системной плате это печатные проводники), к которым подключены разъемы - гнезда (socket) или слоты (slot). В слоты расширения могут вставляться платы адаптеров (контроллеров) отдельных устройств и, что особенно важно, новых устройств. Таким образом, любой компонент, вставленный в слот, может взаимодействовать с каждым подключенным к шине компонентом персонального компьютера. Компьютерная ши на (от англ. computer bus, bidirectional universal switch — двунаправленный универсальный коммутатор) представляет собой набор проводников (линий), соединяющий различные компоненты компьютера для подвода к ним питания и обмена данными.

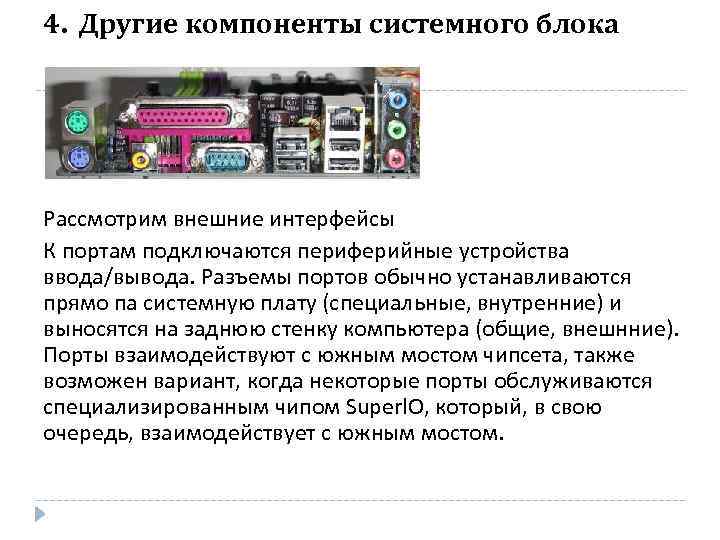

4. Другие компоненты системного блока Рассмотрим внешние интерфейсы К портам подключаются периферийные устройства ввода/вывода. Разъемы портов обычно устанавливаются прямо па системную плату (специальные, внутренние) и выносятся на заднюю стенку компьютера (общие, внешнние). Порты взаимодействуют с южным мостом чипсета, также возможен вариант, когда некоторые порты обслуживаются специализированным чипом Superl. O, который, в свою очередь, взаимодействует с южным мостом.

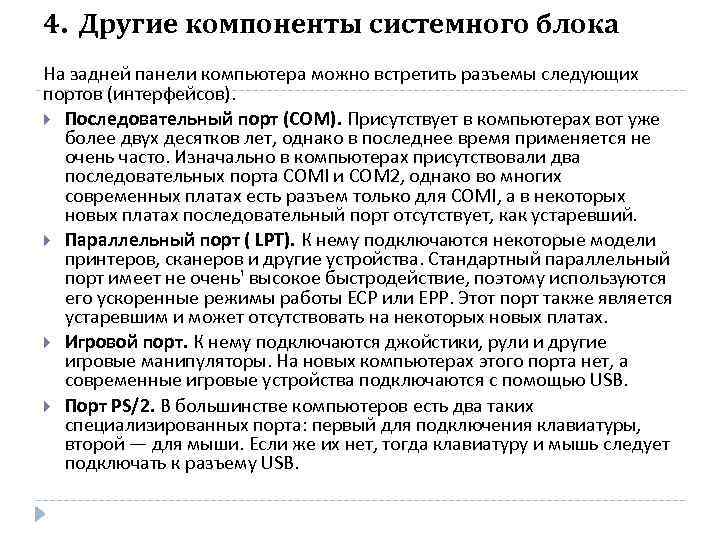

4. Другие компоненты системного блока На задней панели компьютера можно встретить разъемы следующих портов (интерфейсов). Последовательный порт (СОМ). Присутствует в компьютерах вот уже более двух десятков лет, однако в последнее время применяется не очень часто. Изначально в компьютерах присутствовали два последовательных порта COMI и COM 2, однако во многих современных платах есть разъем только для COMI, а в некоторых новых платах последовательный порт отсутствует, как устаревший. Параллельный порт ( LPT). К нему подключаются некоторые модели принтеров, сканеров и другие устройства. Стандартный параллельный порт имеет не очень' высокое быстродействие, поэтому используются его ускоренные режимы работы ЕСР или ЕРР. Этот порт также является устаревшим и может отсутствовать на некоторых новых платах. Игровой порт. К нему подключаются джойстики, рули и другие игровые манипуляторы. На новых компьютерах этого порта нет, а современные игровые устройства подключаются с помощью USB. Порт PS/2. В большинстве компьютеров есть два таких специализированных порта: первый для подключения клавиатуры, второй — для мыши. Если же их нет, тогда клавиатуру и мышь следует подключать к разъему USB.

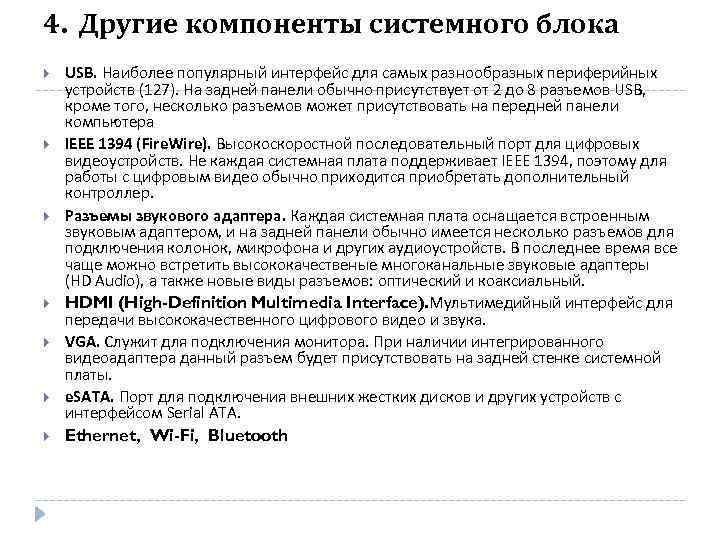

4. Другие компоненты системного блока USB. Наиболее популярный интерфейс для самых разнообразных периферийных устройств (127). На задней панели обычно присутствует от 2 до 8 разъемов USB, кроме того, несколько разъемов может присутствовать на передней панели компьютера IEEE 1394 (Fire. Wire). Высокоскоростной последовательный порт для цифровых видеоустройств. Не каждая системная плата поддерживает IEEE 1394, поэтому для работы с цифровым видео обычно приходится приобретать дополнительный контроллер. Разъемы звукового адаптера. Каждая системная плата оснащается встроенным звуковым адаптером, и на задней панели обычно имеется несколько разъемов для подключения колонок, микрофона и других аудиоустройств. В последнее время все чаще можно встретить высококачественые многоканальные звуковые адаптеры (HD Audio), а также новые виды разъемов: оптический и коаксиальный. HDMI (High-Definition Multimedia Interface). Мультимедийный интерфейс для передачи высококачественного цифрового видео и звука. VGA. Служит для подключения монитора. При наличии интегрированного видеоадаптера данный разъем будет присутствовать на задней стенке системной платы. e. SATA. Порт для подключения внешних жестких дисков и других устройств с интерфейсом Serial ATA. Ethernet, Wi-Fi, Bluetooth

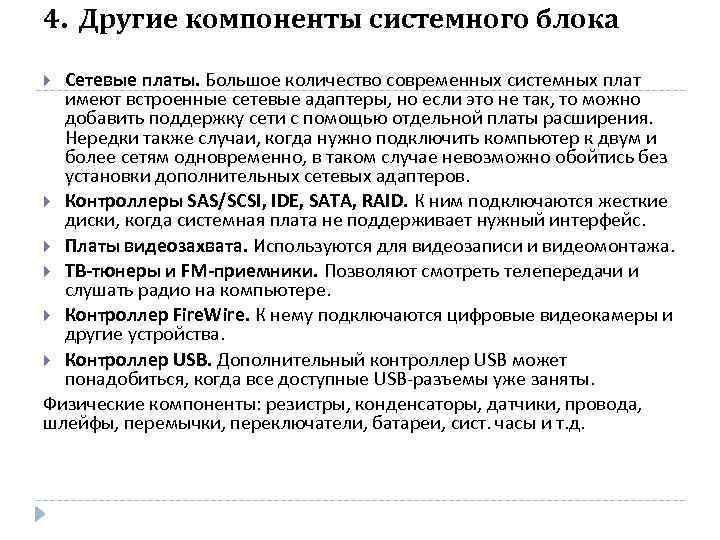

4. Другие компоненты системного блока Сетевые платы. Большое количество современных системных плат имеют встроенные сетевые адаптеры, но если это не так, то можно добавить поддержку сети с помощью отдельной платы расширения. Нередки также случаи, когда нужно подключить компьютер к двум и более сетям одновременно, в таком случае невозможно обойтись без установки дополнительных сетевых адаптеров. Контроллеры SAS/SCSI, IDE, SATA, RAID. К ним подключаются жесткие диски, когда системная плата не поддерживает нужный интерфейс. Платы видеозахвата. Используются для видеозаписи и видеомонтажа. ТВ-тюнеры и FM-приемники. Позволяют смотреть телепередачи и слушать радио на компьютере. Контроллер Fire. Wire. К нему подключаются цифровые видеокамеры и другие устройства. Контроллер USB. Дополнительный контроллер USB может понадобиться, когда все доступные USB-разъемы уже заняты. Физические компоненты: резистры, конденсаторы, датчики, провода, шлейфы, перемычки, переключатели, батареи, сист. часы и т. д.

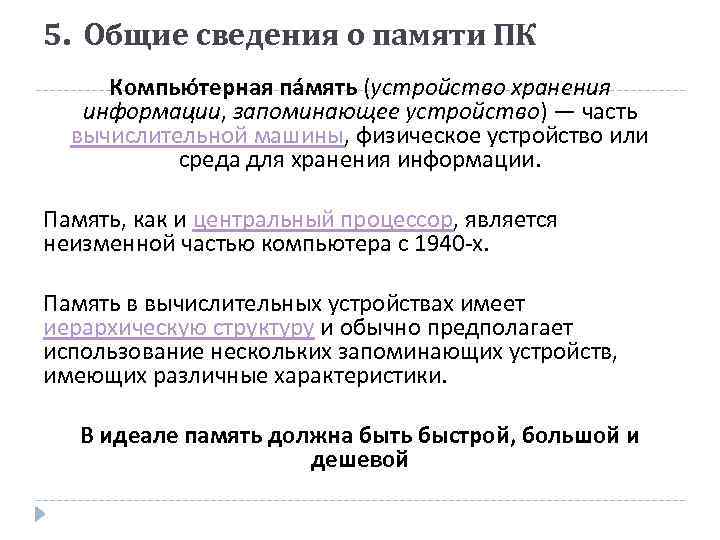

5. Общие сведения о памяти ПК Компью терная па мять (устройство хранения информации, запоминающее устройство) — часть вычислительной машины, физическое устройство или среда для хранения информации. Память, как и центральный процессор, является неизменной частью компьютера с 1940 -х. Память в вычислительных устройствах имеет иерархическую структуру и обычно предполагает использование нескольких запоминающих устройств, имеющих различные характеристики. В идеале память должна быть быстрой, большой и дешевой

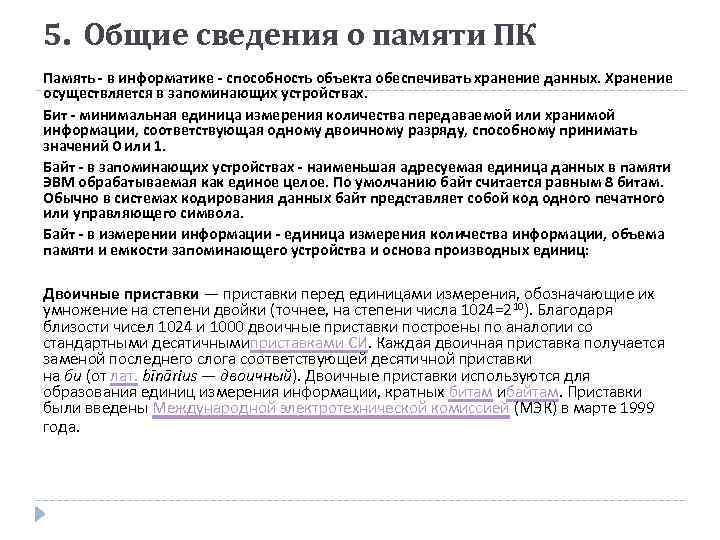

5. Общие сведения о памяти ПК Память - в информатике - способность объекта обеспечивать хранение данных. Хранение осуществляется в запоминающих устройствах. Бит - минимальная единица измерения количества передаваемой или хранимой информации, соответствующая одному двоичному разряду, способному принимать значений 0 или 1. Байт - в запоминающих устройствах - наименьшая адресуемая единица данных в памяти ЭВМ обрабатываемая как единое целое. По умолчанию байт считается равным 8 битам. Обычно в системах кодирования данных байт представляет собой код одного печатного или управляющего символа. Байт - в измерении информации - единица измерения количества информации, объема памяти и емкости запоминающего устройства и основа производных единиц: Двоичные приставки — приставки перед единицами измерения, обозначающие их умножение на степени двойки (точнее, на степени числа 1024=210). Благодаря близости чисел 1024 и 1000 двоичные приставки построены по аналогии со стандартными десятичнымиприставками СИ. Каждая двоичная приставка получается заменой последнего слога соответствующей десятичной приставки на би (от лат. bīnārius — двоичный). Двоичные приставки используются для образования единиц измерения информации, кратных битам ибайтам. Приставки были введены Международной электротехнической комиссией (МЭК) в марте 1999 года.
Единицы измерения памяти ПК Измерения в байтах ГОСТ 8. 417 -2002 Приставки СИ приставки МЭК Название Символ Степень байт Б 20 - 100 байт B Б 20 килобайт KБ 210 кило- 103 кибибайт Ki. B Ки. Б 210 мегабайт МБ 220 мега- 106 мебибайт Mi. B Ми. Б 220 гигабайт ГБ 230 гига- 109 гибибайт Gi. B Ги. Б 230 терабайт ТБ 240 тера- 1012 тебибайт Ti. B Ти. Б 240 петабайт ПБ 250 пета- 1015 пебибайт Pi. B Пи. Б 250 эксабайт ЭБ 260 экса- 1018 эксбибайт Ei. B Эи. Б 260 зеттабайт ЗБ 270 зетта- 1021 зебибайт Zi. B Зи. Б 270 йоттабайт ЙБ 280 йотта- 1024 йобибайт Yi. B Йи. Б 280

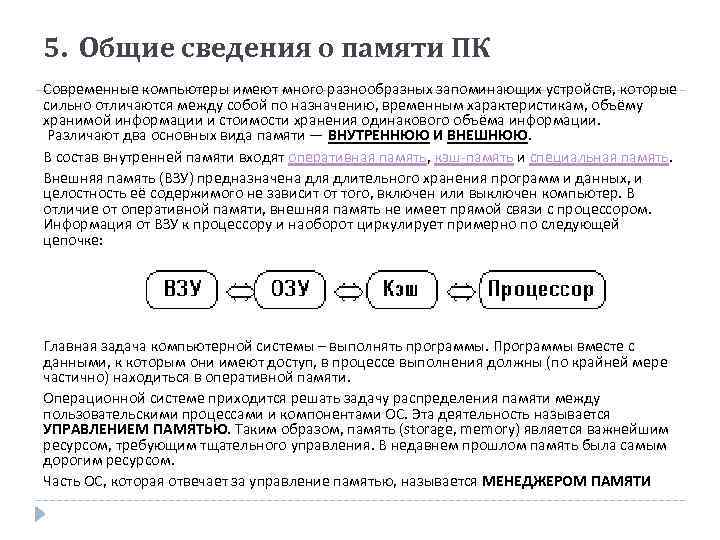

5. Общие сведения о памяти ПК Современные компьютеры имеют много разнообразных запоминающих устройств, которые сильно отличаются между собой по назначению, временным характеристикам, объёму хранимой информации и стоимости хранения одинакового объёма информации. Различают два основных вида памяти — ВНУТРЕННЮЮ И ВНЕШНЮЮ. В состав внутренней памяти входят оперативная память, кэш-память и специальная память. Внешняя память (ВЗУ) предназначена для длительного хранения программ и данных, и целостность её содержимого не зависит от того, включен или выключен компьютер. В отличие от оперативной памяти, внешняя память не имеет прямой связи с процессором. Информация от ВЗУ к процессору и наоборот циркулирует примерно по следующей цепочке: Главная задача компьютерной системы – выполнять программы. Программы вместе с данными, к которым они имеют доступ, в процессе выполнения должны (по крайней мере частично) находиться в оперативной памяти. Операционной системе приходится решать задачу распределения памяти между пользовательскими процессами и компонентами ОС. Эта деятельность называется УПРАВЛЕНИЕМ ПАМЯТЬЮ. Таким образом, память (storage, memory) является важнейшим ресурсом, требующим тщательного управления. В недавнем прошлом память была самым дорогим ресурсом. Часть ОС, которая отвечает за управление памятью, называется МЕНЕДЖЕРОМ ПАМЯТИ

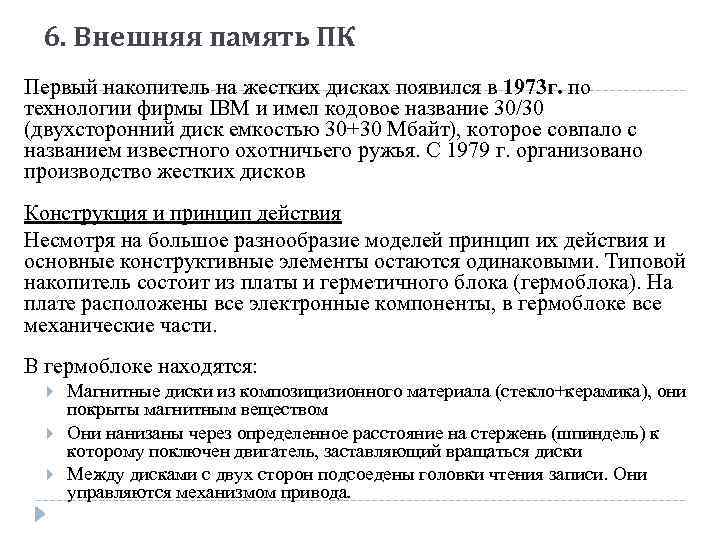

6. Внешняя память ПК Первый накопитель на жестких дисках появился в 1973 г. по технологии фирмы IBM и имел кодовое название 30/30 (двухсторонний диск емкостью 30+30 Мбайт), которое совпало с названием известного охотничьего ружья. С 1979 г. организовано производство жестких дисков Конструкция и принцип действия Несмотря на большое разнообразие моделей принцип их действия и основные конструктивные элементы остаются одинаковыми. Типовой накопитель состоит из платы и герметичного блока (гермоблока). На плате расположены все электронные компоненты, в гермоблоке все механические части. В гермоблоке находятся: Магнитные диски из композицизионного материала (стекло+керамика), они покрыты магнитным веществом Они нанизаны через определенное расстояние на стержень (шпиндель) к которому поключен двигатель, заставляющий вращаться диски Между дисками с двух сторон подсоедены головки чтения записи. Они управляются механизмом привода.

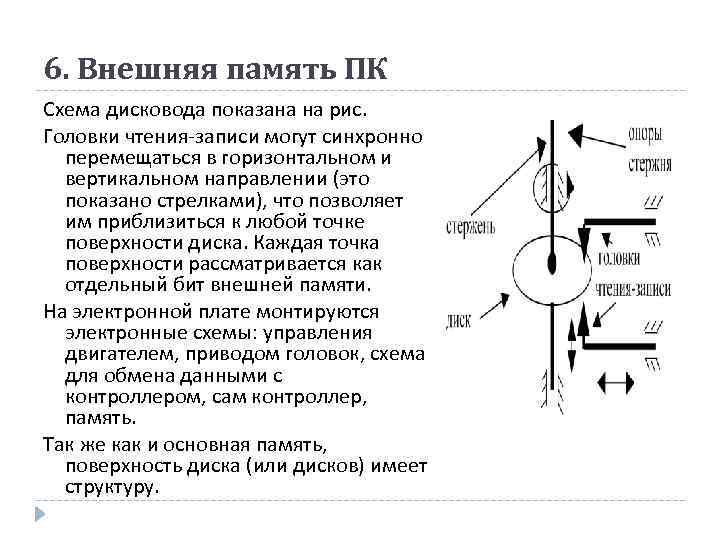

6. Внешняя память ПК Схема дисковода показана на рис. Головки чтения-записи могут синхронно перемещаться в горизонтальном и вертикальном направлении (это показано стрелками), что позволяет им приблизиться к любой точке поверхности диска. Каждая точка поверхности рассматривается как отдельный бит внешней памяти. На электронной плате монтируются электронные схемы: управления двигателем, приводом головок, схема для обмена данными с контроллером, сам контроллер, память. Так же как и основная память, поверхность диска (или дисков) имеет структуру.

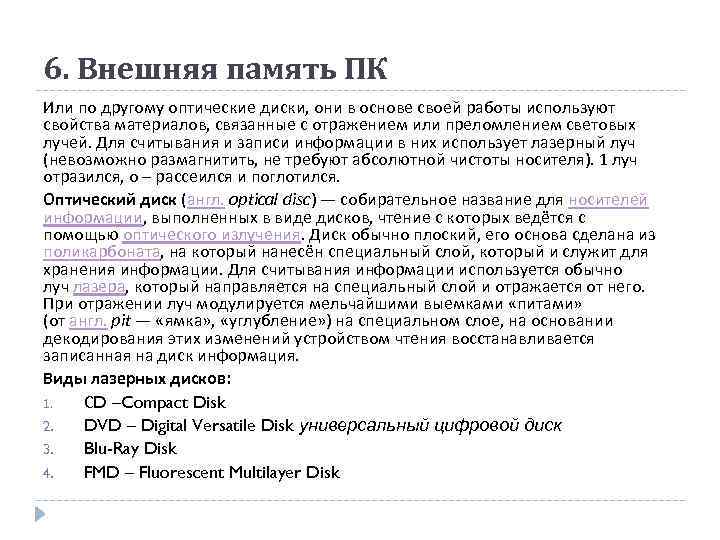

6. Внешняя память ПК Или по другому оптические диски, они в основе своей работы используют свойства материалов, связанные с отражением или преломлением световых лучей. Для считывания и записи информации в них использует лазерный луч (невозможно размагнитить, не требуют абсолютной чистоты носителя). 1 луч отразился, о – рассеился и поглотился. Оптический диск (англ. optical disc) — собирательное название для носителей информации, выполненных в виде дисков, чтение с которых ведётся с помощью оптического излучения. Диск обычно плоский, его основа сделана из поликарбоната, на который нанесён специальный слой, который и служит для хранения информации. Для считывания информации используется обычно луч лазера, который направляется на специальный слой и отражается от него. При отражении луч модулируется мельчайшими выемками «питами» (от англ. pit — «ямка» , «углубление» ) на специальном слое, на основании декодирования этих изменений устройством чтения восстанавливается записанная на диск информация. Виды лазерных дисков: 1. СD –Compact Disk 2. DVD – Digital Versatile Disk универсальный цифровой диск 3. Blu-Ray Disk 4. FMD – Fluorescent Multilayer Disk

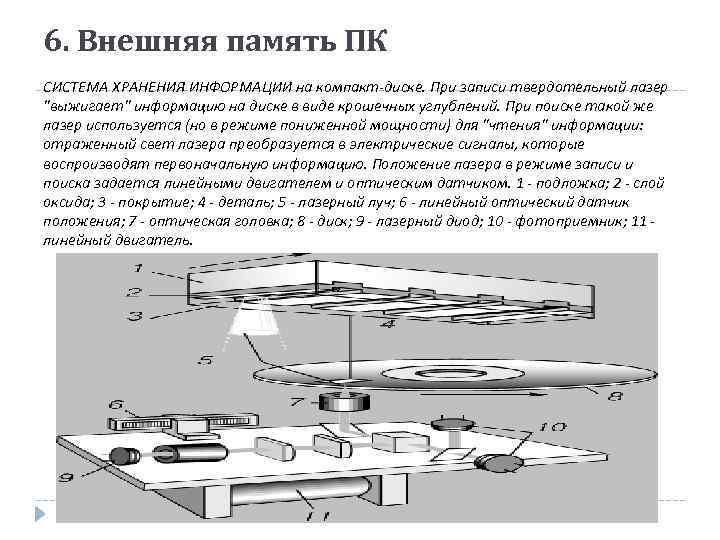

6. Внешняя память ПК СИСТЕМА ХРАНЕНИЯ ИНФОРМАЦИИ на компакт-диске. При записи твердотельный лазер "выжигает" информацию на диске в виде крошечных углублений. При поиске такой же лазер используется (но в режиме пониженной мощности) для "чтения" информации: отраженный свет лазера преобразуется в электрические сигналы, которые воспроизводят первоначальную информацию. Положение лазера в режиме записи и поиска задается линейными двигателем и оптическим датчиком. 1 - подложка; 2 - слой оксида; 3 - покрытие; 4 - деталь; 5 - лазерный луч; 6 - линейный оптический датчик положения; 7 - оптическая головка; 8 - диск; 9 - лазерный диод; 10 - фотоприемник; 11 линейный двигатель.
6. Внешняя память ПК 1) CD. На котором может храниться до 650 Мб данных. . Компакт-диск диаметром 120 мм (около 4, 75’’), толщина – 1, 2 мм, изготовлен из полимера и покрыт плёнкой (металлическая, органическая). Информация считывается именно с этой металлической плёнки, которая покрывается полимером, защищающим данные от повреждения. При массовом производстве луч лазера выдавливает на поверхности диска ряд углублений (питы), поверхность без углублений называется лендом. Считывание информации с диска происходит за счёт регистрации изменений интенсивности отражённого от алюминиевого слоя излучения маломощного лазера. Приёмник или фотодатчик определяет, отразился ли луч от гладкой поверхности, был рассеян или поглощён. Рассеивание или поглощение луча происходит в местах, где в процессе записи были нанесены углубления. Фотодатчик воспринимает рассеянный луч, и эта информация в виде электрических сигналов поступает на микропроцессор, который преобразует эти сигналы в двоичные данные или звук. Скорость считывания информации с CD (это не скорость вращения диска)- сравнивают со скоростью считывания информации с музыкального диска (1 х =150 Кб/с), которую принимают за единицу. На сегодняшний день наиболее распространенными являются 4, 8, 32 х, 52 х-скоростные накопители CD-R (скорость считывания 7500 Кб/с). Накопители CD-R (CD-Recordable) позволяют записывать собственные компакт-диски. Более популярными являются накопители CD-RW, которые позволяют записывать и перезаписывать диски CD-RW, записывать диски CD-R, читать диски CD-ROM, т. е. являются в определённом смысле универсальными.
6. Внешняя память ПК 2) Аббревиатура DVD расшифровывается как Digital Versatile Disk, т. е. универсальный цифровой диск. Имея те же габариты, что обычный компакт-диск, и весьма похожий принцип работы, он вмещает чрезвычайно много информации — от 4, 7 до 17 Гбайт. Возможно, именно из-за большой емкости он и называется универсальным. Разброс ёмкостей возникает так: в отличие от CD-ROM, диски DVD записываются с обеих сторон. Более того, с каждой стороны могут быть нанесены один или два слоя информации. Если речь идет о фильмах, то на двусторонних дисках часто хранят две версии одной картины — одна широкоэкранная, вторая в классическом телевизионном формате.

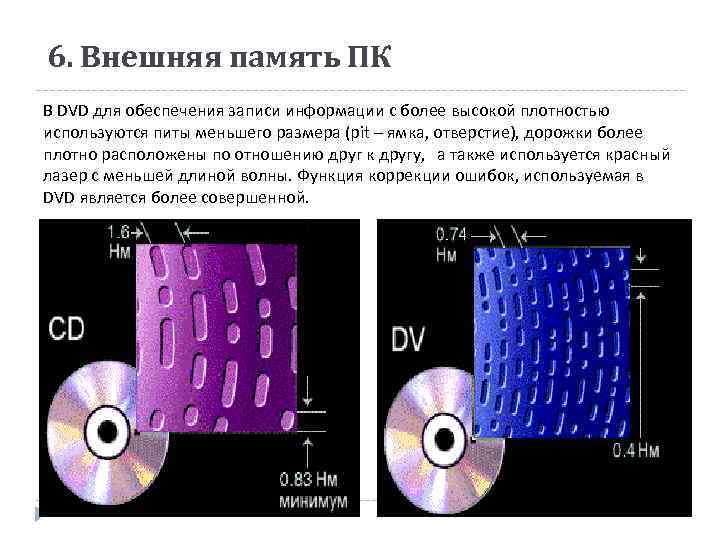

6. Внешняя память ПК В DVD для обеспечения записи информации с более высокой плотностью используются питы меньшего размера (pit – ямка, отверстие), дорожки более плотно расположены по отношению друг к другу, а также используется красный лазер с меньшей длиной волны. Функция коррекции ошибок, используемая в DVD является более совершенной.

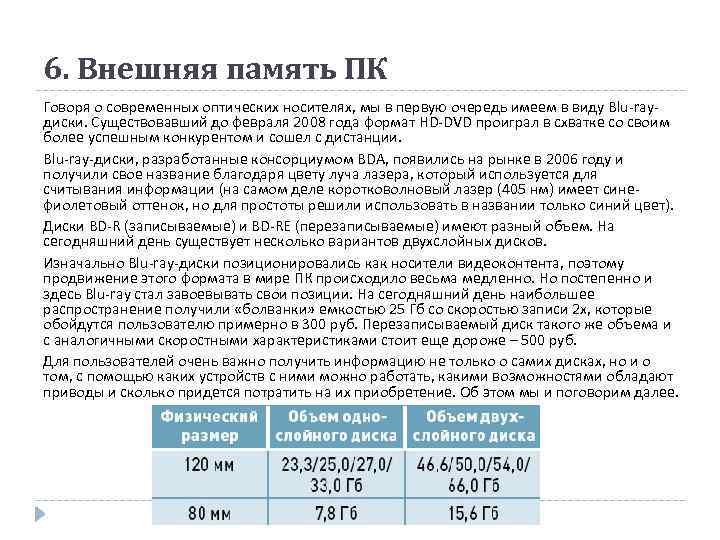

6. Внешняя память ПК Говоря о современных оптических носителях, мы в первую очередь имеем в виду Blu-rayдиски. Существовавший до февраля 2008 года формат HD-DVD проиграл в схватке со своим более успешным конкурентом и сошел с дистанции. Blu-ray-диски, разработанные консорциумом BDA, появились на рынке в 2006 году и получили свое название благодаря цвету луча лазера, который используется для считывания информации (на самом деле коротковолновый лазер (405 нм) имеет синефиолетовый оттенок, но для простоты решили использовать в названии только синий цвет). Диски BD-R (записываемые) и BD-RE (перезаписываемые) имеют разный объем. На сегодняшний день существует несколько вариантов двухслойных дисков. Изначально Blu-ray-диски позиционировались как носители видеоконтента, поэтому продвижение этого формата в мире ПК происходило весьма медленно. Но постепенно и здесь Blu-ray стал завоевывать свои позиции. На сегодняшний день наибольшее распространение получили «болванки» емкостью 25 Гб со скоростью записи 2 х, которые обойдутся пользователю примерно в 300 руб. Перезаписываемый диск такого же объема и с аналогичными скоростными характеристиками стоит еще дороже – 500 руб. Для пользователей очень важно получить информацию не только о самих дисках, но и о том, с помощью каких устройств с ними можно работать, какими возможностями обладают приводы и сколько придется потратить на их приобретение. Об этом мы и поговорим далее.

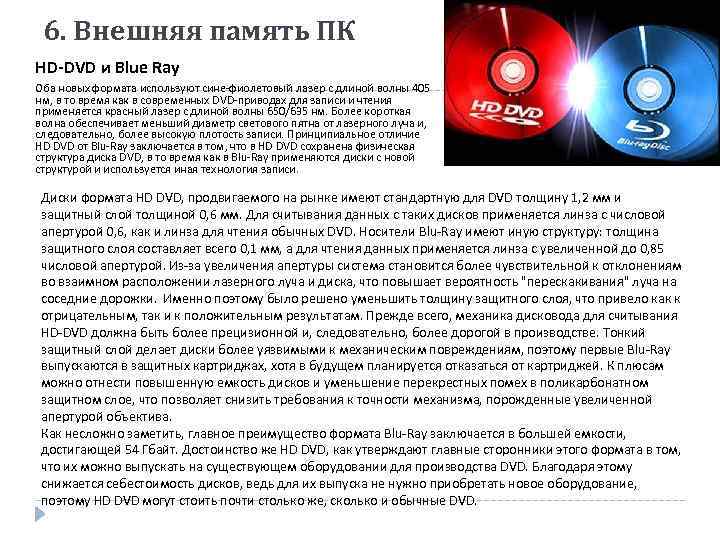

6. Внешняя память ПК HD-DVD и Blue Ray Оба новых формата используют сине-фиолетовый лазер с длиной волны 405 нм, в то время как в современных DVD-приводах для записи и чтения применяется красный лазер с длиной волны 650/635 нм. Более короткая волна обеспечивает меньший диаметр светового пятна от лазерного луча и, следовательно, более высокую плотость записи. Принципиальное отличие HD DVD от Blu-Ray заключается в том, что в HD DVD сохранена физическая структура диска DVD, в то время как в Blu-Ray применяются диски с новой структурой и используется иная технология записи. Диски формата HD DVD, продвигаемого на рынке имеют стандартную для DVD толщину 1, 2 мм и защитный слой толщиной 0, 6 мм. Для считывания данных с таких дисков применяется линза с числовой апертурой 0, 6, как и линза для чтения обычных DVD. Носители Blu-Ray имеют иную структуру: толщина защитного слоя составляет всего 0, 1 мм, а для чтения данных применяется линза с увеличенной до 0, 85 числовой апертурой. Из-за увеличения апертуры система становится более чувствительной к отклонениям во взаимном расположении лазерного луча и диска, что повышает вероятность "перескакивания" луча на соседние дорожки. Именно поэтому было решено уменьшить толщину защитного слоя, что привело как к отрицательным, так и к положительным результатам. Прежде всего, механика дисковода для считывания HD-DVD должна быть более прецизионной и, следовательно, более дорогой в производстве. Тонкий защитный слой делает диски более уязвимыми к механическим повреждениям, поэтому первые Blu-Ray выпускаются в защитных картриджах, хотя в будущем планируется отказаться от картриджей. К плюсам можно отнести повышенную емкость дисков и уменьшение перекрестных помех в поликарбонатном защитном слое, что позволяет снизить требования к точности механизма, порожденные увеличенной апертурой объектива. Как несложно заметить, главное преимущество формата Blu-Ray заключается в большей емкости, достигающей 54 Гбайт. Достоинство же HD DVD, как утверждают главные сторонники этого формата в том, что их можно выпускать на существующем оборудовании для производства DVD. Благодаря этому снижается себестоимость дисков, ведь для их выпуска не нужно приобретать новое оборудование, поэтому HD DVD могут стоить почти столько же, сколько и обычные DVD.
6. Внешняя память ПК 4) FMD – Fluorescent Multilayer Disk Относительно недавно, компанией C 3 D было объявлено о создании новейшего типа носителей информации, под общим названием FMD ROM (fluorescent multilayer disk), то есть флуоресцентный многослойный диск. Да, DVD, который на сегодняшний день является самым емким сменным носителем цифровой информации, в скором будущем уступит по всем показателям новому стандарту носителей FMD ROM. По каким же параметрам FMD ROM будет превосходить DVD? Первый параметр - соотношение размер/емкость. Тут "fluorescent multilayer disk" вне конкуренции. Разработчики заявляют, что уже сейчас первые прототипы способны вмещать при размере диска 12 см в диаметре, то есть на стандартном 5 дюймовом носителе до 140 Гб. Это при десяти слоях. А в ближайших планах компании C 3 D есть желание, как минимум удесятерить число слоев. При этом становится вполне реальной возможность создания сменных носителей информации емкостью в десятки терабайт. Та емкость, которую на сегодняшний день можно получить лишь при использовании громадных дисковых массивов, занимающих подчас целые шкафы и даже комнаты, будет обеспечиваться компактным диском, который с легкостью умещается в кармане!

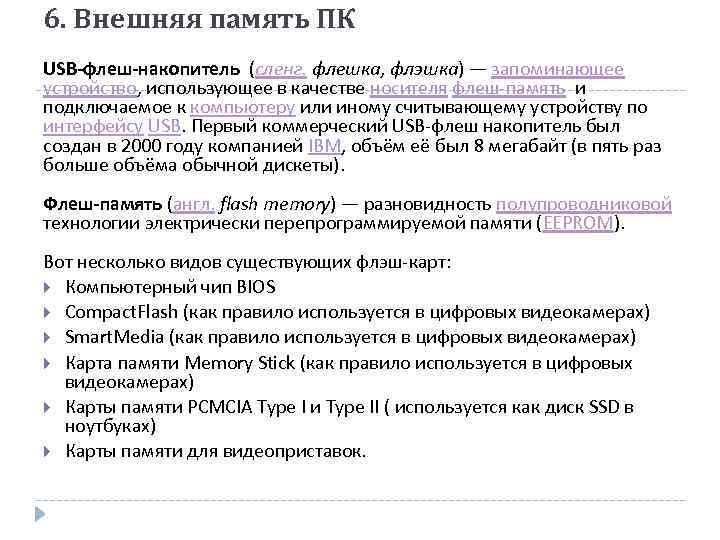

6. Внешняя память ПК USB-флеш-накопитель (сленг. флешка, флэшка) — запоминающее устройство, использующее в качестве носителя флеш-память и подключаемое к компьютеру или иному считывающему устройству по интерфейсу USB. Первый коммерческий USB-флеш накопитель был создан в 2000 году компанией IBM, объём её был 8 мегабайт (в пять раз больше объёма обычной дискеты). Флеш-память (англ. flash memory) — разновидность полупроводниковой технологии электрически перепрограммируемой памяти (EEPROM). Вот несколько видов существующих флэш-карт: Компьютерный чип BIOS Compact. Flash (как правило используется в цифровых видеокамерах) Smart. Media (как правило используется в цифровых видеокамерах) Карта памяти Memory Stick (как правило используется в цифровых видеокамерах) Карты памяти PCMCIA Type I и Type II ( используется как диск SSD в ноутбуках) Карты памяти для видеоприставок.

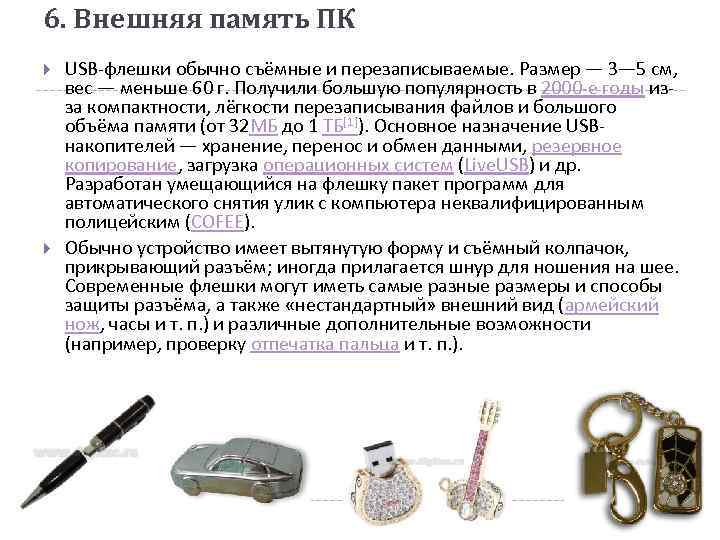

6. Внешняя память ПК USB-флешки обычно съёмные и перезаписываемые. Размер — 3— 5 см, вес — меньше 60 г. Получили большую популярность в 2000 -е годы изза компактности, лёгкости перезаписывания файлов и большого объёма памяти (от 32 МБ до 1 ТБ[1]). Основное назначение USBнакопителей — хранение, перенос и обмен данными, резервное копирование, загрузка операционных систем (Live. USB) и др. Разработан умещающийся на флешку пакет программ для автоматического снятия улик с компьютера неквалифицированным полицейским (COFEE). Обычно устройство имеет вытянутую форму и съёмный колпачок, прикрывающий разъём; иногда прилагается шнур для ношения на шее. Современные флешки могут иметь самые разные размеры и способы защиты разъёма, а также «нестандартный» внешний вид (армейский нож, часы и т. п. ) и различные дополнительные возможности (например, проверку отпечатка пальца и т. п. ).

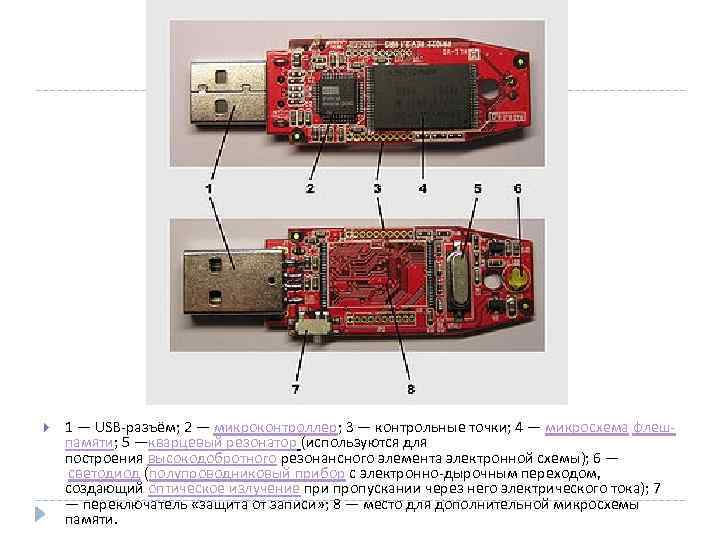

1 — USB-разъём; 2 — микроконтроллер; 3 — контрольные точки; 4 — микросхема флешпамяти; 5 —кварцевый резонатор (используются для построения высокодобротного резонансного элемента электронной схемы); 6 — светодиод (полупроводниковый прибор с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока); 7 — переключатель «защита от записи» ; 8 — место для дополнительной микросхемы памяти.
