Технические основы метрологического обеспечения Техническая подсистема ГСИ

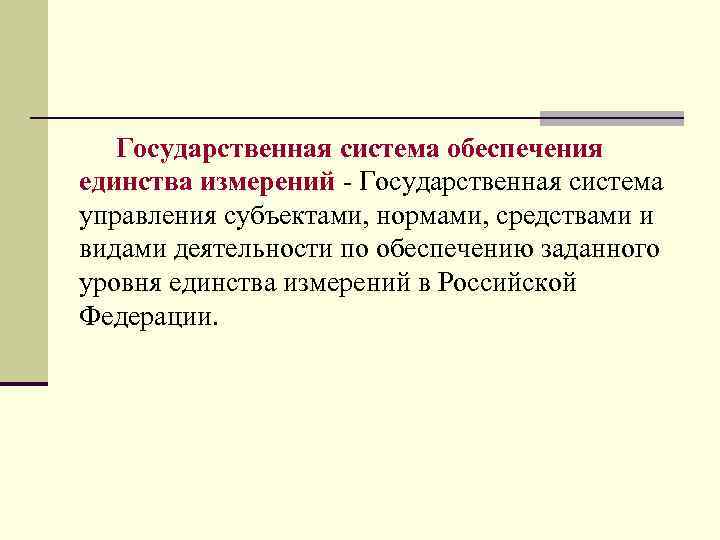

Государственная система обеспечения единства измерений - Государственная система управления субъектами, нормами, средствами и видами деятельности по обеспечению заданного уровня единства измерений в Российской Федерации.
Техническая подсистема ГСИ n совокупность межгосударственных, государственных эталонов и эталонов единиц величин и шкал измерений; n совокупность военных эталонов – резерва государственных эталонов; n совокупность стандартных образцов состава и свойств веществ и материалов; n совокупность стандартных справочных данных о физических константах и свойствах веществ и материалов;

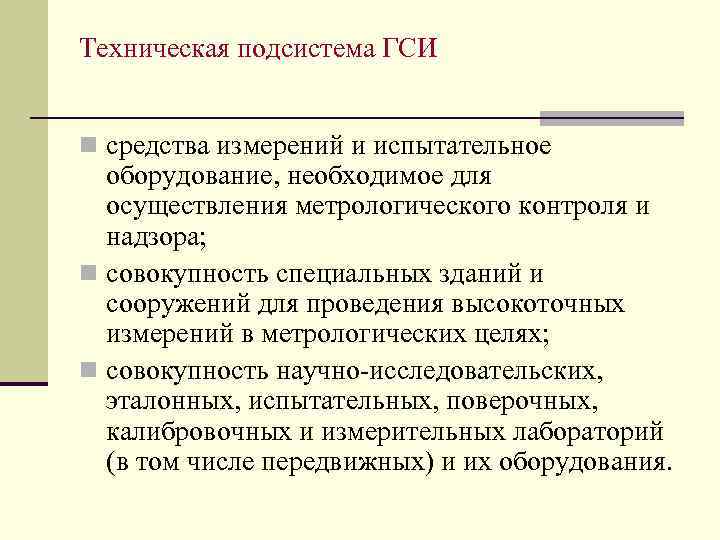

Техническая подсистема ГСИ n средства измерений и испытательное оборудование, необходимое для осуществления метрологического контроля и надзора; n совокупность специальных зданий и сооружений для проведения высокоточных измерений в метрологических целях; n совокупность научно-исследовательских, эталонных, испытательных, поверочных, калибровочных и измерительных лабораторий (в том числе передвижных) и их оборудования.
n Эталон – средство измерений (или комплекс СИ), предназначенное для воспроизведения и (или) хранения единицы и передачи ее размера нижестоящим по поверочной схеме СИ и утвержденное в качестве эталона в установленном порядке. n Эталон единицы величины - техническое средство, предназначенное для воспроизведения, хранения и передачи единицы величины.
Свойства эталонов n Неизменность – свойство эталона удерживать неизменным размер воспроизводимой им единицы в течение длительного интервала времени. n Воспроизводимость – возможность воспроизведения единицы ФВ (на основе теоретического определения) с наименьшей погрешностью для существующего уровня развития измерительной техники. n Сличаемость – возможность сличения с эталоном других СИ, нижестоящих по поверочной схеме, в первую очередь вторичных эталонов, с наивысшей точностью для существующей техники измерения.

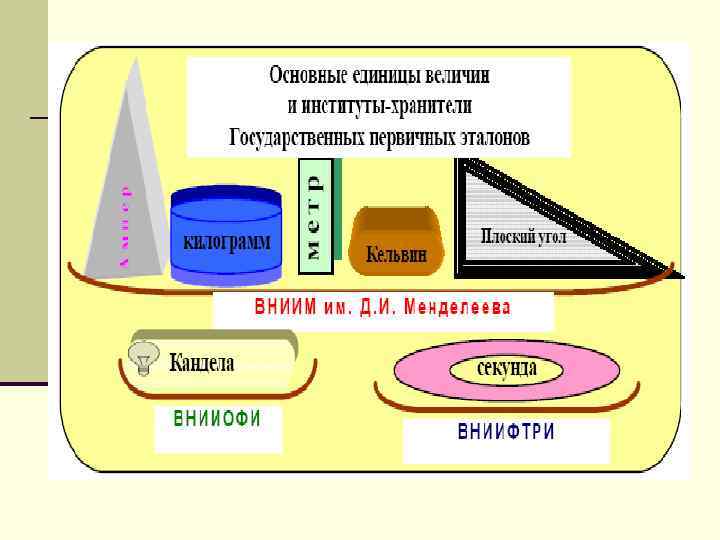

Классификация эталонов n Международный – эталон, принятый по международному соглашению в качестве международной основы для согласования с ним размеров единиц, воспроизводимых и хранимых национальными эталонами. n Государственный первичный эталон единицы величины государственный эталон единицы величины, обеспечивающий воспроизведение, хранение и передачу единицы величины с наивысшей в Российской Федерации точностью, утверждаемый в этом качестве в установленном порядке и применяемый в качестве исходного на территории Российской Федерации. n Государственный эталон единицы величины - эталон единицы величины, находящийся в федеральной собственности.

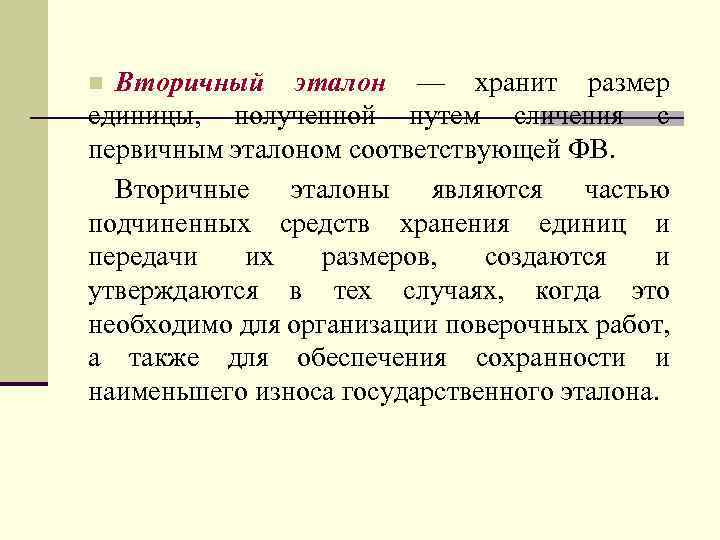

Вторичный эталон — хранит размер единицы, полученной путем сличения с первичным эталоном соответствующей ФВ. Вторичные эталоны являются частью подчиненных средств хранения единиц и передачи их размеров, создаются и утверждаются в тех случаях, когда это необходимо для организации поверочных работ, а также для обеспечения сохранности и наименьшего износа государственного эталона. n
n Специальный эталон — обеспечивает воспроизведение единицы в особых условиях, в которых прямая передача размера единицы от первичного эталона с требуемой точностью не осуществима, и служит для этих условий первичным эталоном.
Классификация вторичных эталонов Вторичные эталоны Эталон - копия Эталон - свидетель Эталон - сравнения Рабочий эталон
эталон - копия - предназначен для передачи размеров единиц величины рабочим эталонам, он не всегда является физической копией государственного первичного эталона; эталон-свидетель - предназначен для проверки сохранности государственного эталона и для замены его в случае порчи или утраты;
эталон - сравнения - используется для сличения эталонов, которые по тем или иным причинам не могут быть непосредственно сличаемы друг с другом; рабочий эталон – применяется для передачи размера единицы рабочим средствам измерений. При необходимости рабочие эталоны подразделяются на разряды – 1 -й, 2 -й, 3 -й, и т. д.
Система воспроизведения единиц физических величин (ФВ) и передача размера СИ n Воспроизведение единицы ФВ – совокупность операций по материализации единицы ФВ с наивысшей точностью посредством государственного эталона или исходного образцового СИ. n Передача единицы величины - приведение единицы величины, хранимой средством измерений, к единице величины, воспроизводимой эталоном данной единицы величины или стандартным образцом. 14
Требования к эталонам единиц величин (по ФЗ № 102 n Государственные эталоны единиц величин образуют эталонную базу Российской Федерации. n Государственные первичные эталоны единиц величин не подлежат приватизации. n Сведения о государственных эталонах единиц величин вносятся федеральным органом исполнительной власти, осуществляющим функции по оказанию государственных услуг и управлению государственным имуществом в области обеспечения единства измерений, в Федеральный информационный фонд по обеспечению единства измерений.
Требования к эталонам единиц величин (по ФЗ № 102) n Государственные первичные эталоны единиц величин содержатся и применяются в государственных научных метрологических институтах. n Государственные первичные эталоны единиц величин подлежат утверждению федеральным органом исполнительной власти, осуществляющим функции по оказанию государственных услуг и управлению государственным имуществом в области обеспечения единства измерений. n Государственные первичные эталоны единиц величин подлежат сличению с эталонами единиц величин Международного бюро мер и весов и национальными эталонами единиц величин иностранных государств. Ответственность за своевременное представление государственного первичного эталона единицы величины на сличение несет государственный научный метрологический институт, содержащий данный государственный первичный эталон единицы величины.
Требования к эталонам единиц величин (по ФЗ № 102) n В Российской Федерации должны применяться эталоны единиц величин, прослеживаемые к государственным первичным эталонам соответствующих единиц величин. В случае отсутствия соответствующих государственных первичных эталонов единиц величин должна быть обеспечена прослеживаемость средств измерений, применяемых в сфере ГРОЕИ, к национальным эталонам единиц величин иностранных государств. n Порядок утверждения, содержания, сличения и применения государственных первичных эталонов единиц величин, порядок передачи единиц величин от государственных эталонов, порядок установления обязательных требований к эталонам единиц величин, используемым для обеспечения единства измерений в сфере ГРОЕИ, порядок оценки соответствия этим требованиям, а также порядок их применения устанавливается Правительством Российской Федерации.
Схема передачи размера единицы ФВ Государственный первичный эталон единицы ФВ Вторичные эталоны Эталоны сравнения 1 -й разряд Рабочие эталоны 2 -й разряд 3 -й разряд 4 -й разряд

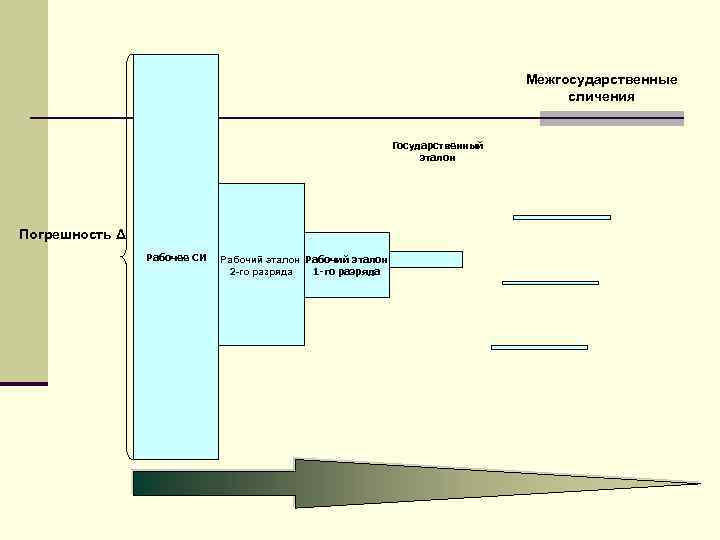

Межгосударственные сличения Государственный эталон Погрешность Δ Рабочее СИ Рабочий эталон 2 -го разряда 1 -го разряда

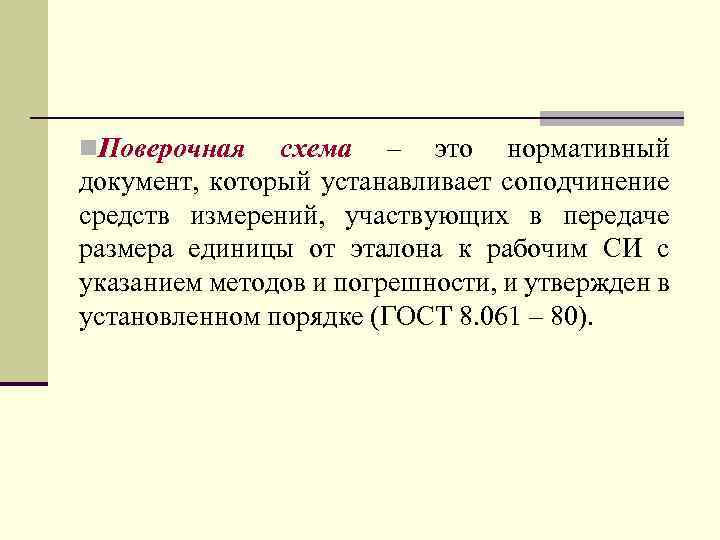

n. Поверочная схема – это нормативный документ, который устанавливает соподчинение средств измерений, участвующих в передаче размера единицы от эталона к рабочим СИ с указанием методов и погрешности, и утвержден в установленном порядке (ГОСТ 8. 061 – 80).

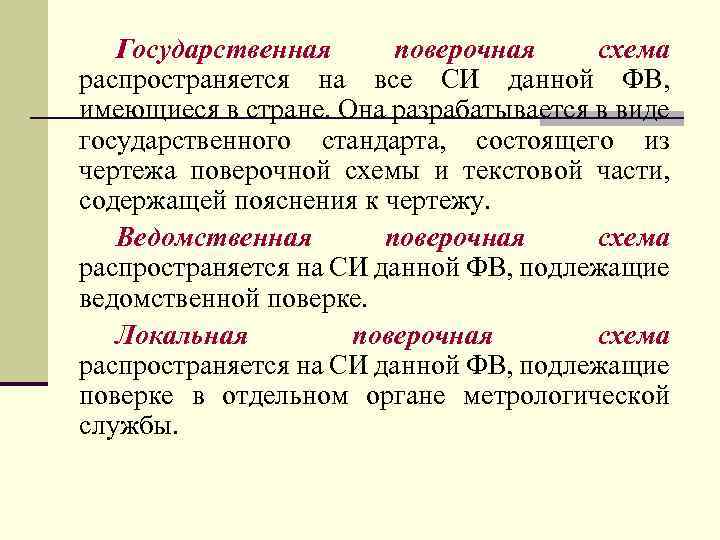

Государственная поверочная схема распространяется на все СИ данной ФВ, имеющиеся в стране. Она разрабатывается в виде государственного стандарта, состоящего из чертежа поверочной схемы и текстовой части, содержащей пояснения к чертежу. Ведомственная поверочная схема распространяется на СИ данной ФВ, подлежащие ведомственной поверке. Локальная поверочная схема распространяется на СИ данной ФВ, подлежащие поверке в отдельном органе метрологической службы.
Графическое изображение поверочных схем Эталон ФВ Методы поверки Объект поверки (СИ) Эталон ФВ Методы Поверки 1 Методы Поверки 2 Объект Поверки 1(СИ) Поверки 2 (СИ) Поверки 1 (СИ) Поверки 2 (СИ) 22

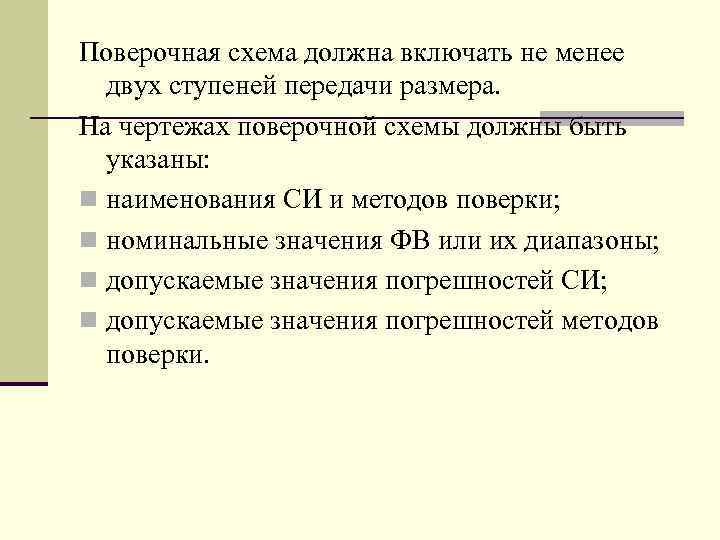

Поверочная схема должна включать не менее двух ступеней передачи размера. На чертежах поверочной схемы должны быть указаны: n наименования СИ и методов поверки; n номинальные значения ФВ или их диапазоны; n допускаемые значения погрешностей СИ; n допускаемые значения погрешностей методов поверки.
Поверка средств измерений - совокупность операций, выполняемых в целях подтверждения соответствия средств измерений метрологическим требованиям. Калибровка средств измерений совокупность операций, выполняемых в целях определения действительных значений метрологических характеристик средств измерений.
Метрологические требования - требования к влияющим на результат и показатели точности измерений характеристикам (параметрам) измерений, эталонов единиц величин, стандартных образцов, средств измерений, а также к условиям, при которых эти характеристики (параметры) должны быть обеспечены. Обязательные метрологические требования - метрологические требования, установленные нормативными правовыми актами Российской Федерации и обязательные для соблюдения на территории Российской Федерации

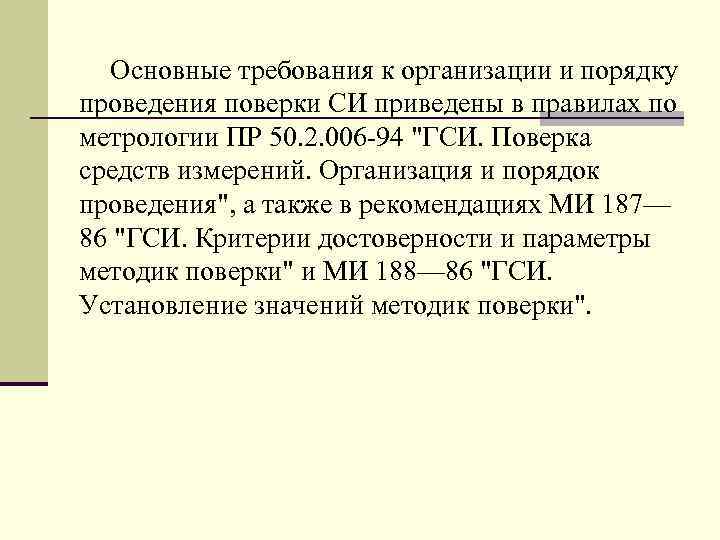

Основные требования к организации и порядку проведения поверки СИ приведены в правилах по метрологии ПР 50. 2. 006 -94 "ГСИ. Поверка средств измерений. Организация и порядок проведения", а также в рекомендациях МИ 187— 86 "ГСИ. Критерии достоверности и параметры методик поверки" и МИ 188— 86 "ГСИ. Установление значений методик поверки".

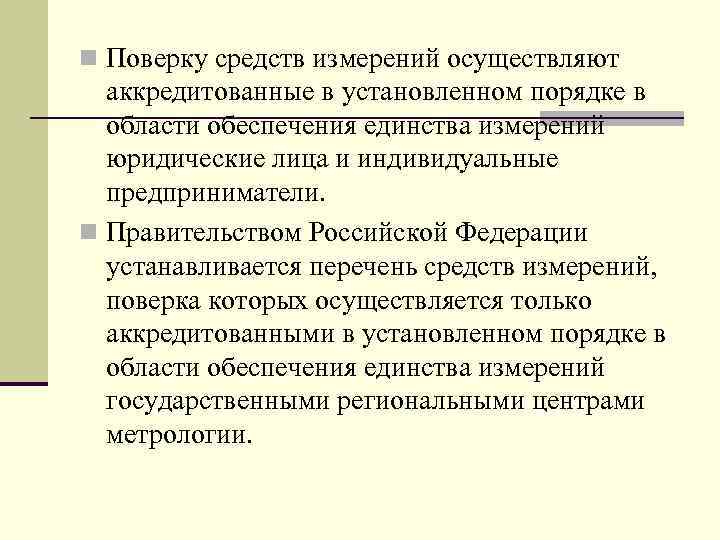

n Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели. n Правительством Российской Федерации устанавливается перечень средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии.

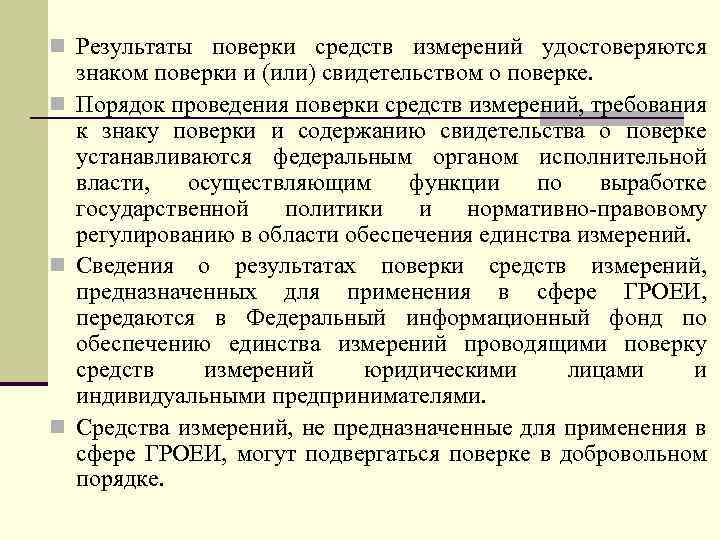

n Результаты поверки средств измерений удостоверяются знаком поверки и (или) свидетельством о поверке. n Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке устанавливаются федеральным органом исполнительной власти, осуществляющим функции по выработке государственной политики и нормативно-правовому регулированию в области обеспечения единства измерений. n Сведения о результатах поверки средств измерений, предназначенных для применения в сфере ГРОЕИ, передаются в Федеральный информационный фонд по обеспечению единства измерений проводящими поверку средств измерений юридическими лицами и индивидуальными предпринимателями. n Средства измерений, не предназначенные для применения в сфере ГРОЕИ, могут подвергаться поверке в добровольном порядке.

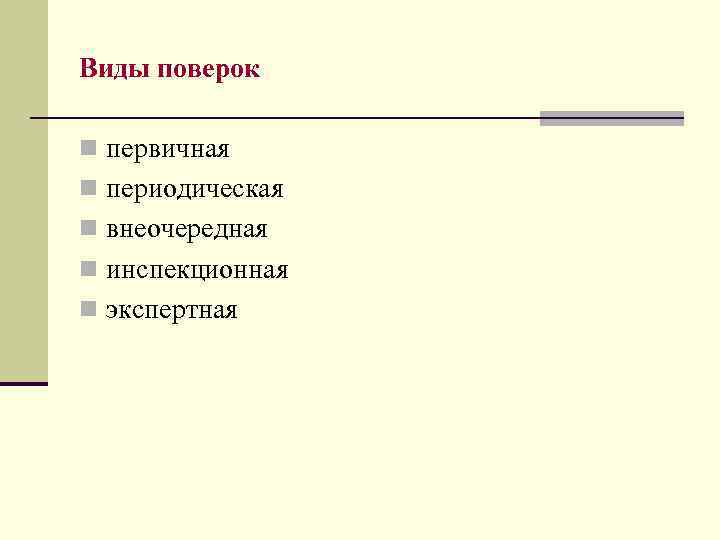

Виды поверок n первичная n периодическая n внеочередная n инспекционная n экспертная
n Первичной поверке подлежат средства измерения утвержденных типов (только в течение срока действия свидетельства об утверждении типа) при выпуске из производства и ремонта, а также при ввозе по импорту. Как правило, поверке подлежит каждый экземпляр средства измерения, но в обоснованных случаях допускается выборочная поверка. Первичной поверке могут не подвергаться средства измерения при ввозе по импорту на основании заключенных международных соглашений о признании результатов поверки, проведенной в зарубежных странах.
Периодическая поверка средств измерений, находящихся в эксплуатации или на хранении, проводится через, установленные при утверждении типа, межповерочные интервалы. Экспертная поверка проводится при возникновении спорных вопросов по МХ, исправности СИ и пригодности их к использованию. Проводится по заявлению заинтересованных лиц.

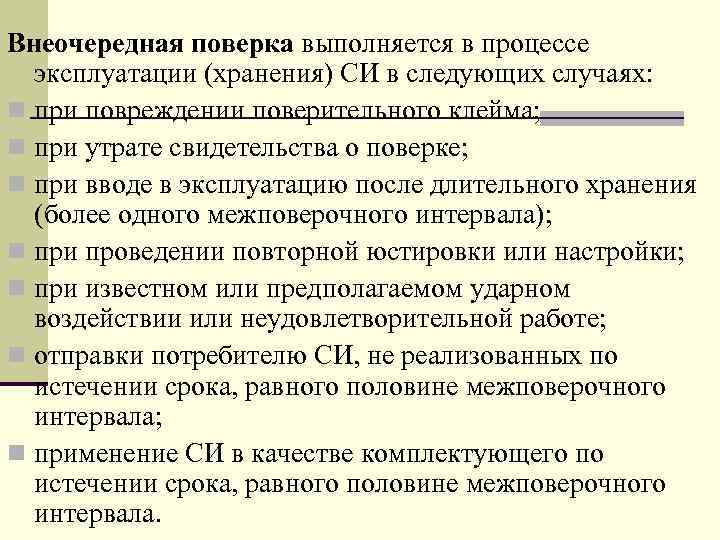

Внеочередная поверка выполняется в процессе эксплуатации (хранения) СИ в следующих случаях: n при повреждении поверительного клейма; n при утрате свидетельства о поверке; n при вводе в эксплуатацию после длительного хранения (более одного межповерочного интервала); n при проведении повторной юстировки или настройки; n при известном или предполагаемом ударном воздействии или неудовлетворительной работе; n отправки потребителю СИ, не реализованных по истечении срока, равного половине межповерочного интервала; n применение СИ в качестве комплектующего по истечении срока, равного половине межповерочного интервала.

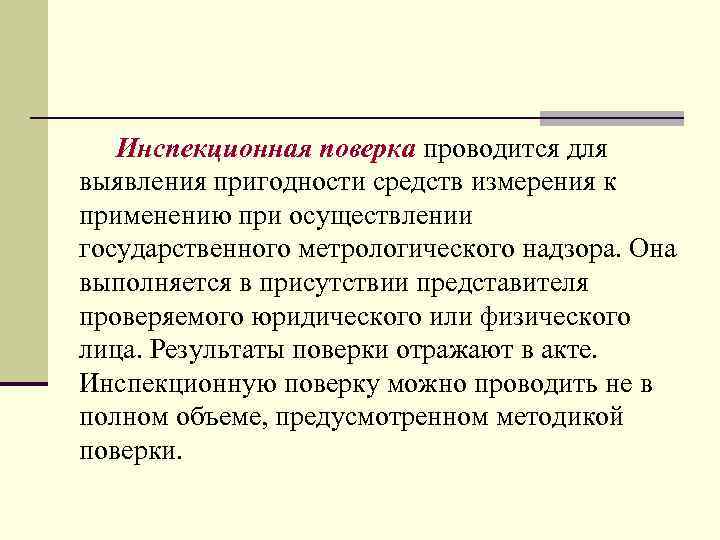

Инспекционная поверка проводится для выявления пригодности средств измерения к применению при осуществлении государственного метрологического надзора. Она выполняется в присутствии представителя проверяемого юридического или физического лица. Результаты поверки отражают в акте. Инспекционную поверку можно проводить не в полном объеме, предусмотренном методикой поверки.
