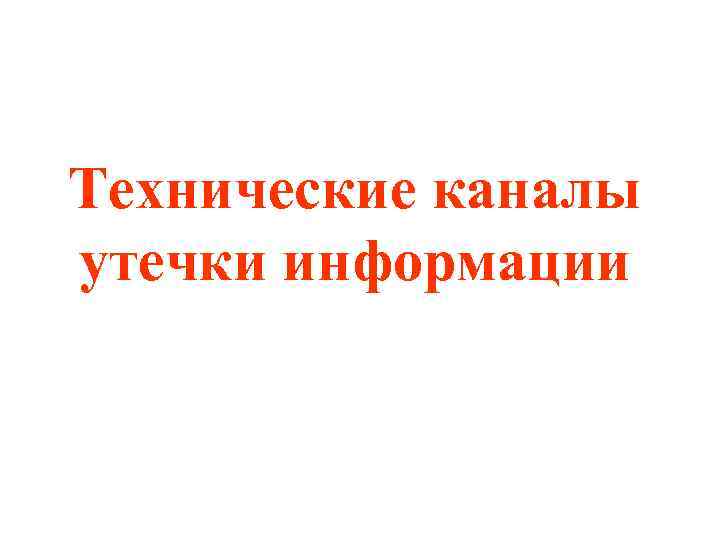

Технические каналы утечки информации

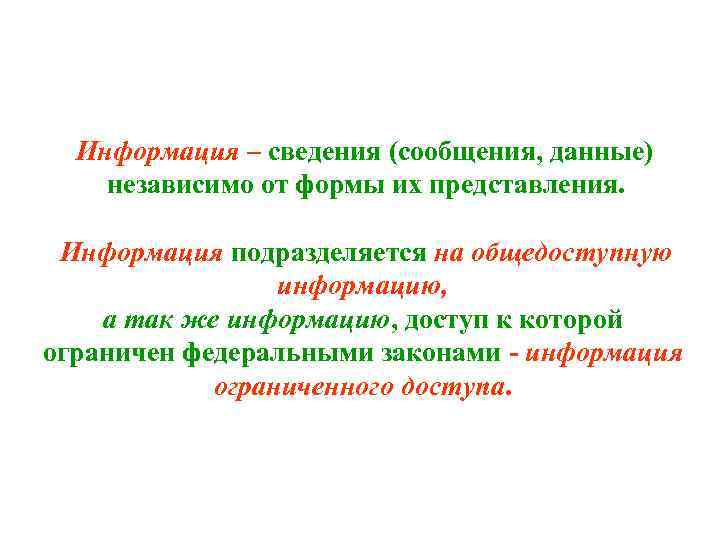

Информация – сведения (сообщения, данные) независимо от формы их представления. Информация подразделяется на общедоступную информацию, а так же информацию, доступ к которой ограничен федеральными законами - информация ограниченного доступа.

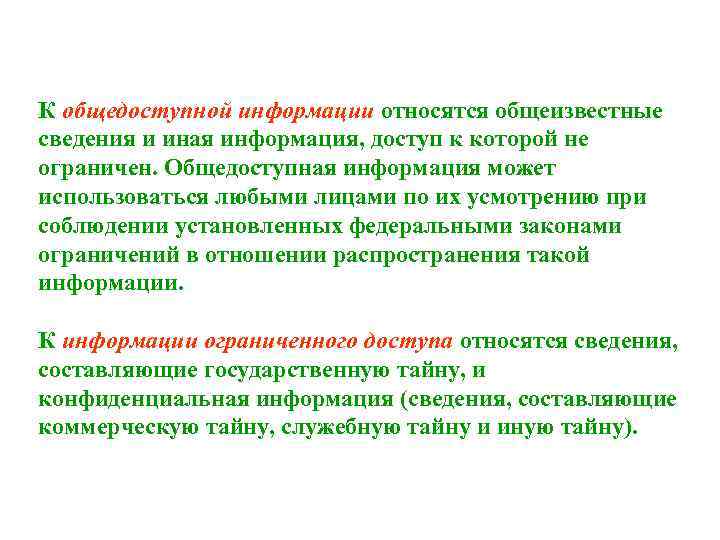

К общедоступной информации относятся общеизвестные сведения и иная информация, доступ к которой не ограничен. Общедоступная информация может использоваться любыми лицами по их усмотрению при соблюдении установленных федеральными законами ограничений в отношении распространения такой информации. К информации ограниченного доступа относятся сведения, составляющие государственную тайну, и конфиденциальная информация (сведения, составляющие коммерческую тайну, служебную тайну и иную тайну).

Утечка информации Разглашение информации Утечка по техническим каналам связи Несанкциониро ванный доступ к информации

Перехват информации (доступ к информации) с использованием технических средств разведки называют утечкой информации по техническим каналам.

ТЕХНИЧЕСКИЕ КАНАЛЫ УТЕЧКИ ИНФОРМАЦИИ

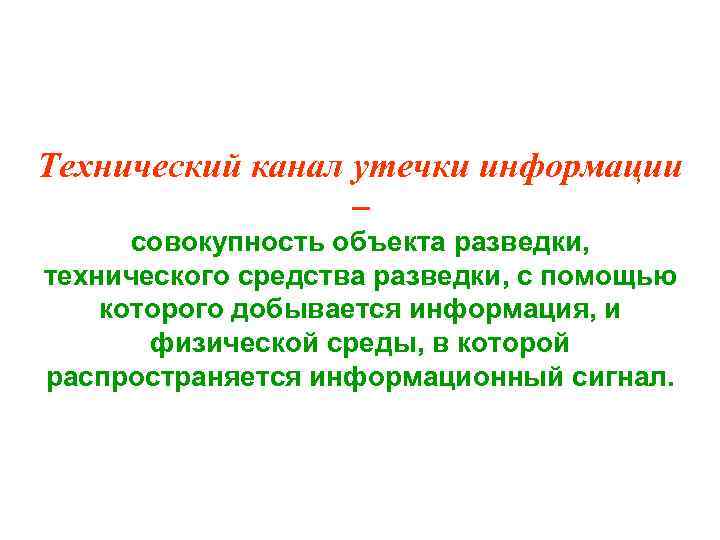

Технический канал утечки информации – совокупность объекта разведки, технического средства разведки, с помощью которого добывается информация, и физической среды, в которой распространяется информационный сигнал.

Технические каналы утечки информации Электромагнитный Акустический Оптический

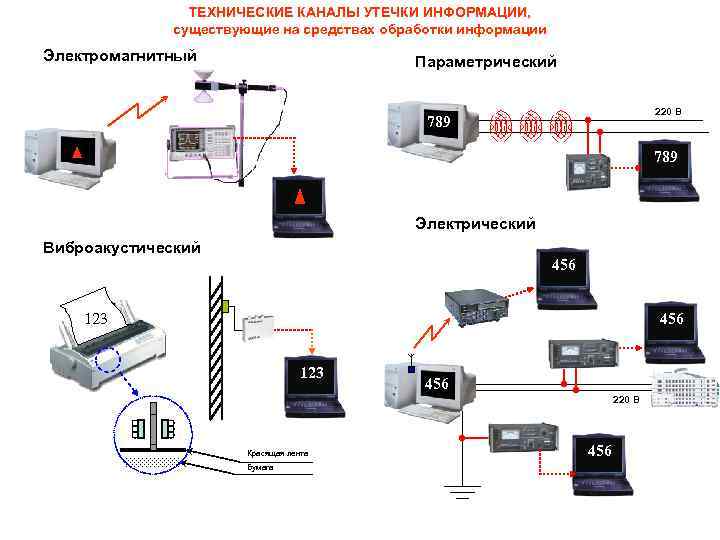

ТЕХНИЧЕСКИЕ КАНАЛЫ УТЕЧКИ ИНФОРМАЦИИ, существующие на средствах обработки информации Электромагнитный Параметрический 220 В 789 Электрический Виброакустический 456 123 456 220 В Красящая лента Бумага 456

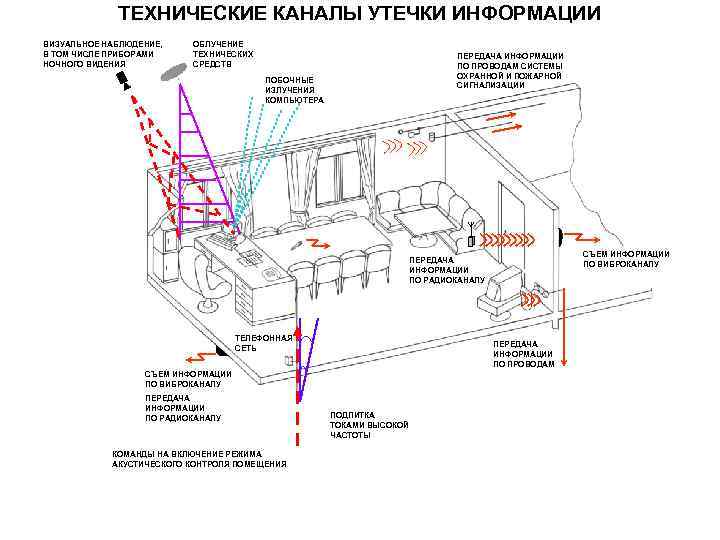

ТЕХНИЧЕСКИЕ КАНАЛЫ УТЕЧКИ ИНФОРМАЦИИ ВИЗУАЛЬНОЕ НАБЛЮДЕНИЕ, В ТОМ ЧИСЛЕ ПРИБОРАМИ НОЧНОГО ВИДЕНИЯ ОБЛУЧЕНИЕ ТЕХНИЧЕСКИХ СРЕДСТВ ПЕРЕДАЧА ИНФОРМАЦИИ ПО ПРОВОДАМ СИСТЕМЫ ОХРАННОЙ И ПОЖАРНОЙ СИГНАЛИЗАЦИИ ПОБОЧНЫЕ ИЗЛУЧЕНИЯ КОМПЬЮТЕРА СЪЕМ ИНФОРМАЦИИ ПО ВИБРОКАНАЛУ ПЕРЕДАЧА ИНФОРМАЦИИ ПО РАДИОКАНАЛУ ТЕЛЕФОННАЯ СЕТЬ ПЕРЕДАЧА ИНФОРМАЦИИ ПО ПРОВОДАМ СЪЕМ ИНФОРМАЦИИ ПО ВИБРОКАНАЛУ ПЕРЕДАЧА ИНФОРМАЦИИ ПО РАДИОКАНАЛУ КОМАНДЫ НА ВКЛЮЧЕНИЕ РЕЖИМА АКУСТИЧЕСКОГО КОНТРОЛЯ ПОМЕЩЕНИЯ ПОДПИТКА ТОКАМИ ВЫСОКОЙ ЧАСТОТЫ

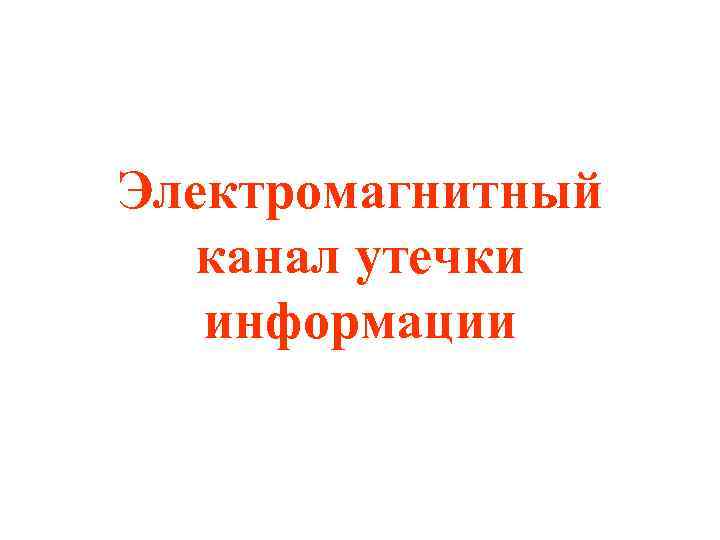

Электромагнитный канал утечки информации

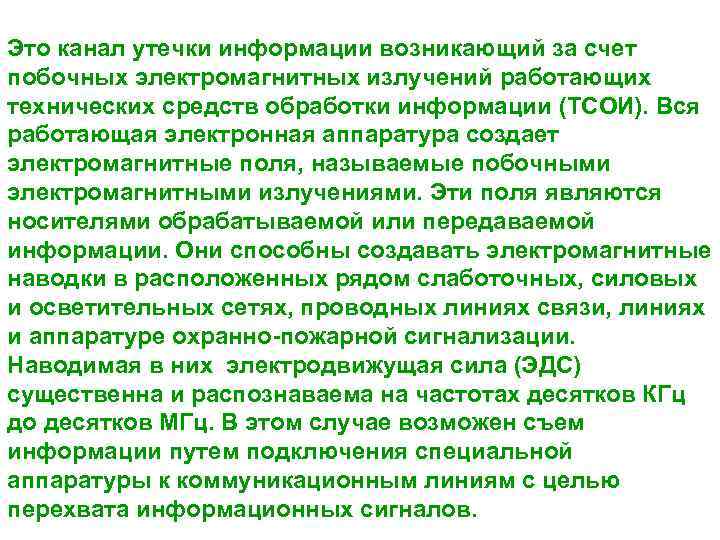

Это канал утечки информации возникающий за счет побочных электромагнитных излучений работающих технических средств обработки информации (ТСОИ). Вся работающая электронная аппаратура создает электромагнитные поля, называемые побочными электромагнитными излучениями. Эти поля являются носителями обрабатываемой или передаваемой информации. Они способны создавать электромагнитные наводки в расположенных рядом слаботочных, силовых и осветительных сетях, проводных линиях связи, линиях и аппаратуре охранно-пожарной сигнализации. Наводимая в них электродвижущая сила (ЭДС) существенна и распознаваема на частотах десятков КГц до десятков МГц. В этом случае возможен съем информации путем подключения специальной аппаратуры к коммуникационным линиям с целью перехвата информационных сигналов.

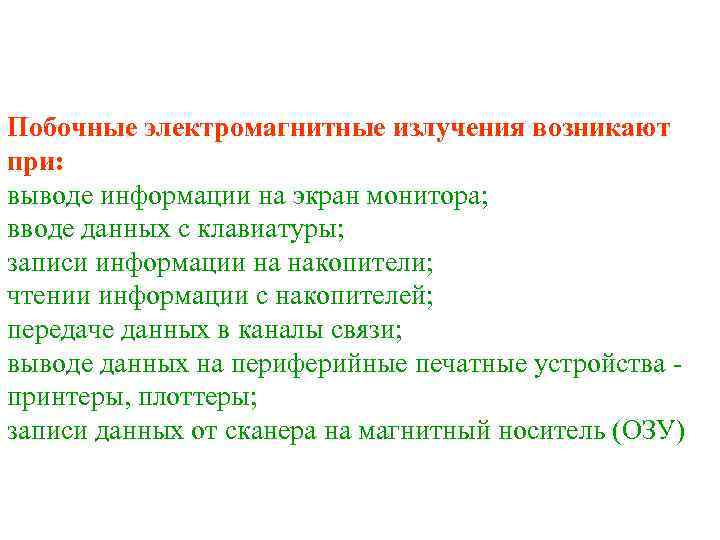

Побочные электромагнитные излучения возникают при: выводе информации на экран монитора; вводе данных с клавиатуры; записи информации на накопители; чтении информации с накопителей; передаче данных в каналы связи; выводе данных на периферийные печатные устройства принтеры, плоттеры; записи данных от сканера на магнитный носитель (ОЗУ)

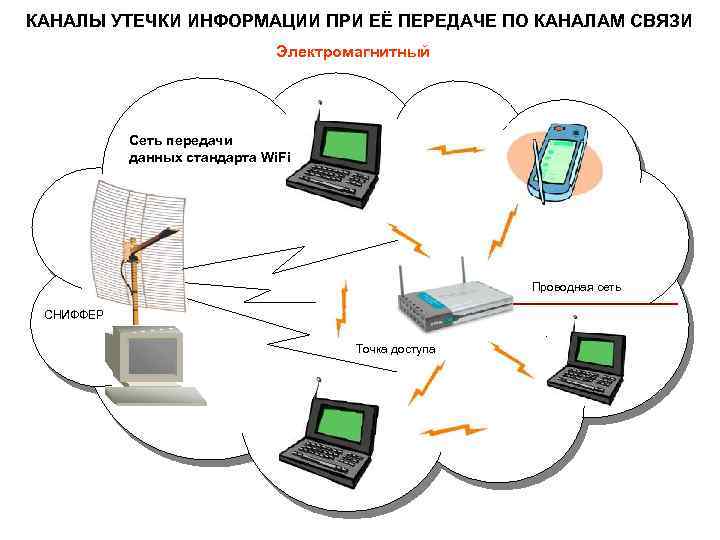

КАНАЛЫ УТЕЧКИ ИНФОРМАЦИИ ПРИ ЕЁ ПЕРЕДАЧЕ ПО КАНАЛАМ СВЯЗИ Электромагнитный Сеть передачи данных стандарта Wi. Fi Проводная сеть СНИФФЕР Точка доступа

АКУСТИЧЕСКИЙ КАНАЛ УТЕЧКИ ИНФОРМАЦИИ

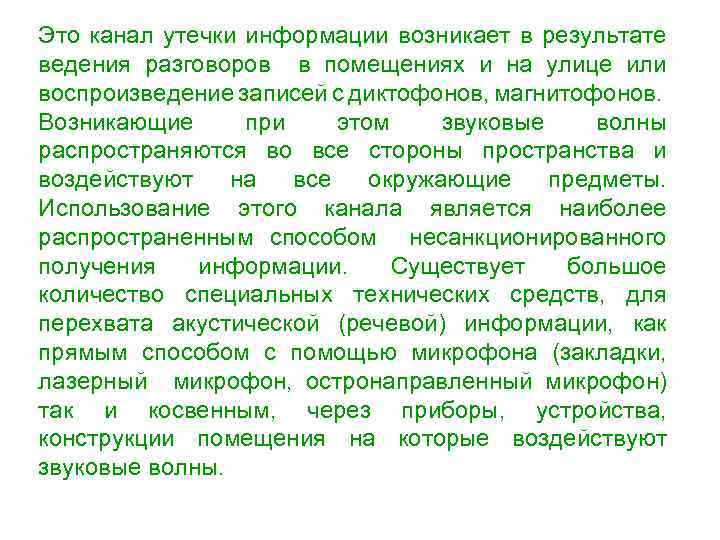

Это канал утечки информации возникает в результате ведения разговоров в помещениях и на улице или воспроизведение записей с диктофонов, магнитофонов. Возникающие при этом звуковые волны распространяются во все стороны пространства и воздействуют на все окружающие предметы. Использование этого канала является наиболее распространенным способом несанкционированного получения информации. Существует большое количество специальных технических средств, для перехвата акустической (речевой) информации, как прямым способом с помощью микрофона (закладки, лазерный микрофон, остронаправленный микрофон) так и косвенным, через приборы, устройства, конструкции помещения на которые воздействуют звуковые волны.

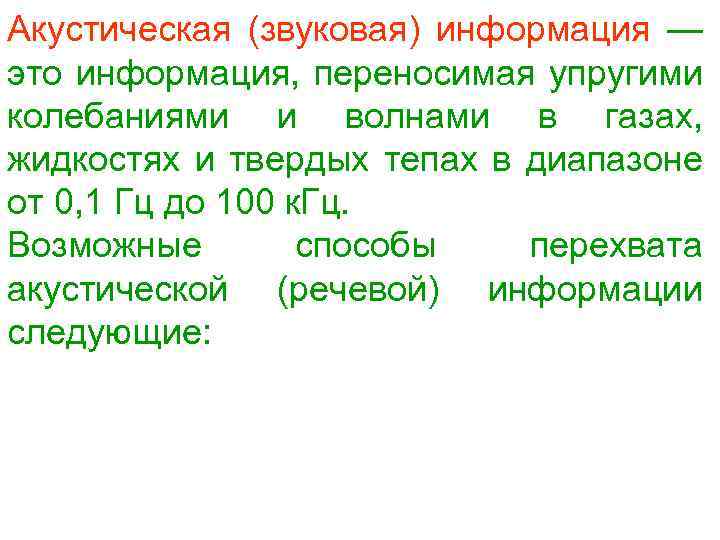

Акустическая (звуковая) информация — это информация, переносимая упругими колебаниями и волнами в газах, жидкостях и твердых тепах в диапазоне от 0, 1 Гц до 100 к. Гц. Возможные способы перехвата акустической (речевой) информации следующие:

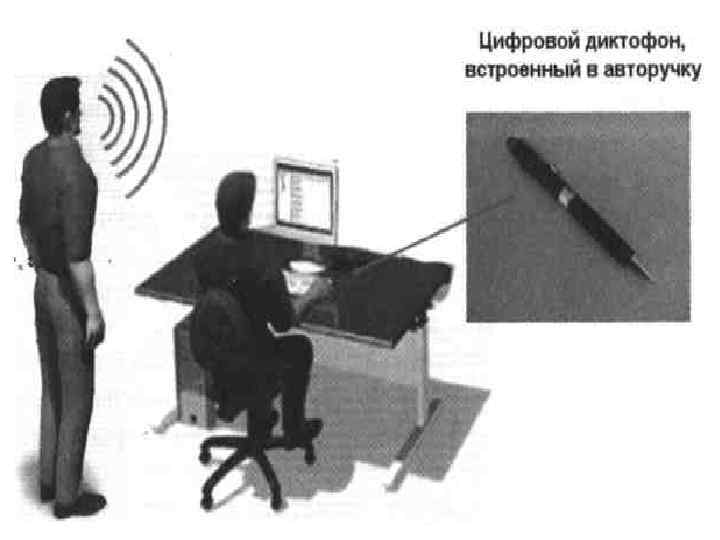

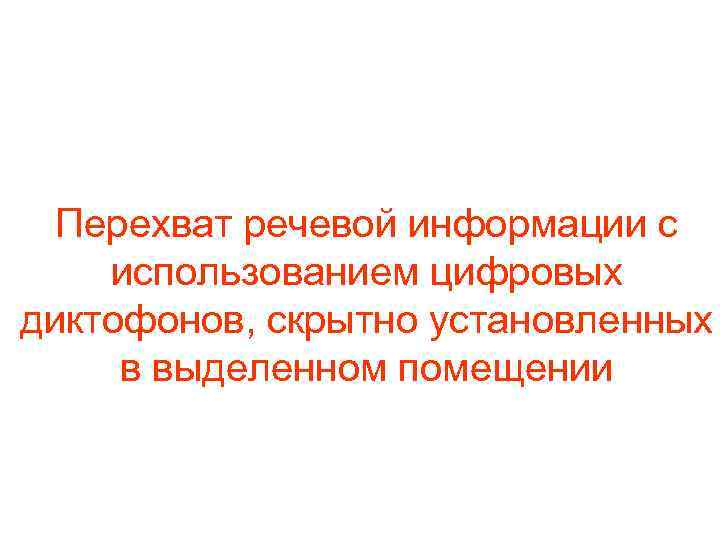

Перехват речевой информации с использованием цифровых диктофонов, скрытно установленных в выделенном помещении

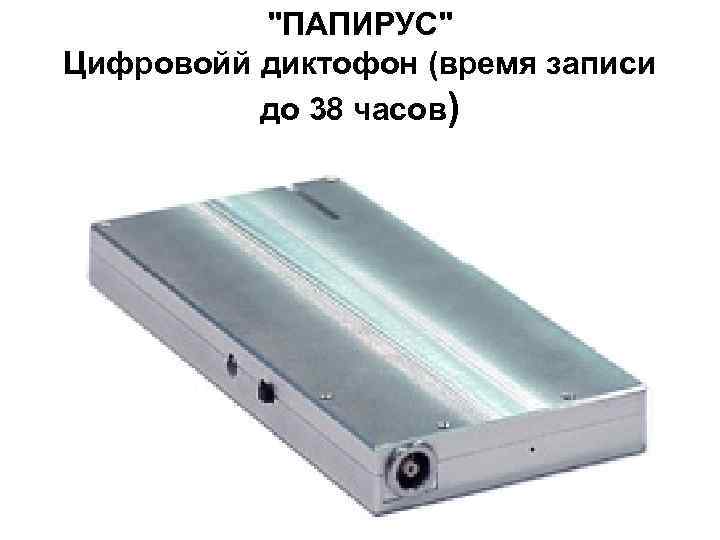

"ПАПИРУС" Цифровойй диктофон (время записи до 38 часов)

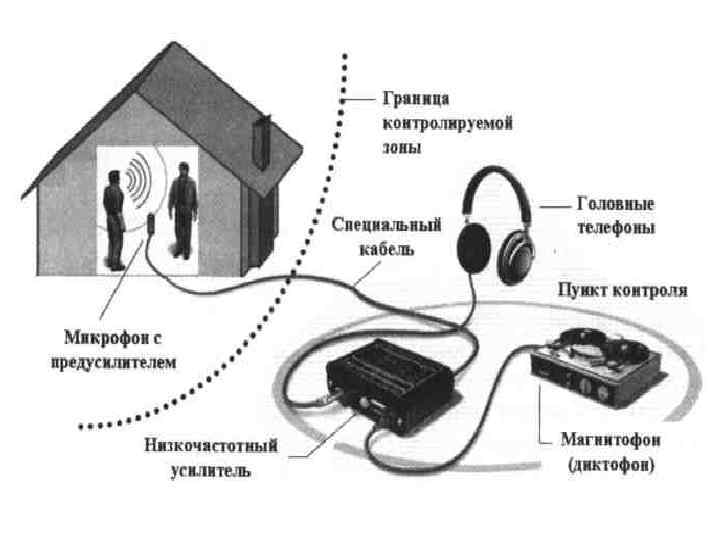

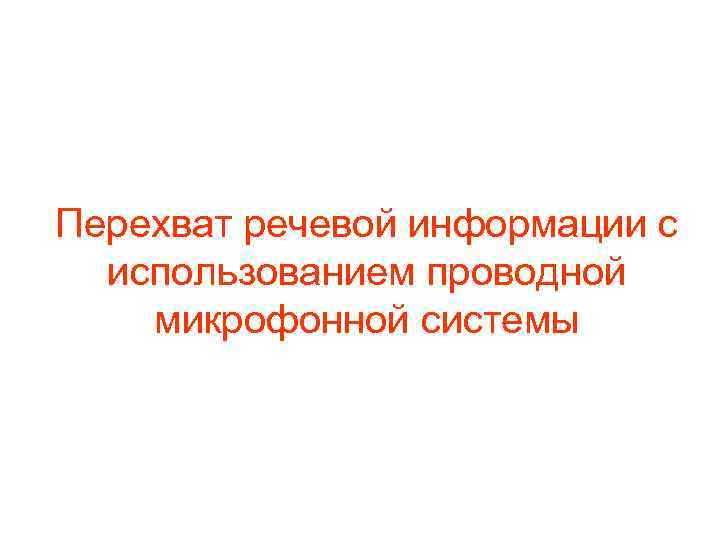

Перехват речевой информации с использованием проводной микрофонной системы

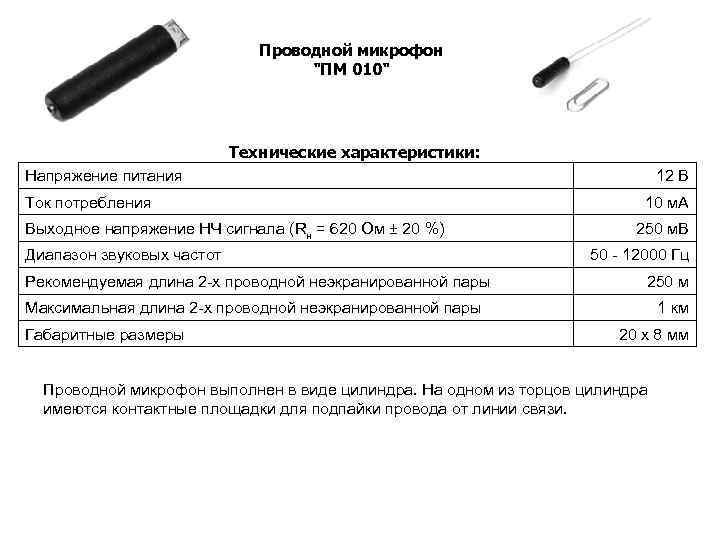

Проводной микрофон "ПМ 010" Технические характеристики: Напряжение питания Ток потребления Выходное напряжение НЧ сигнала (Rн = 620 Ом ± 20 %) Диапазон звуковых частот Рекомендуемая длина 2 х проводной неэкранированной пары 12 В 10 м. А 250 м. В 50 12000 Гц 250 м Максимальная длина 2 х проводной неэкранированной пары Габаритные размеры 1 км 20 x 8 мм Проводной микрофон выполнен в виде цилиндра. На одном из торцов цилиндра имеются контактные площадки для подпайки провода от линии связи.

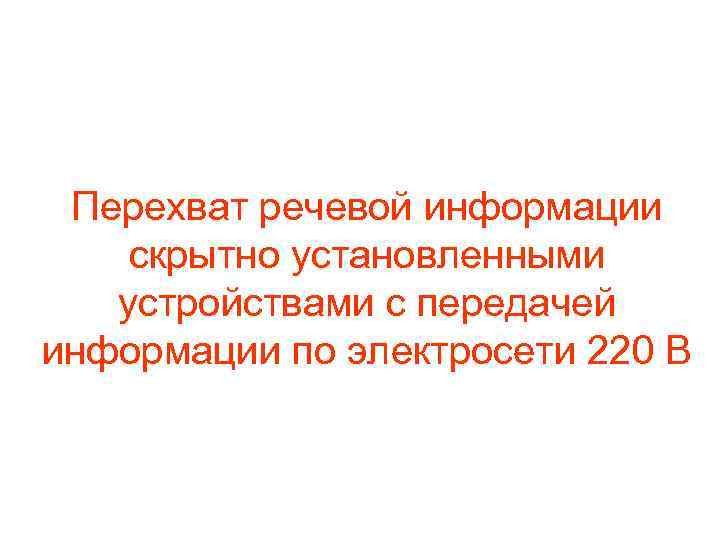

Перехват речевой информации скрытно установленными устройствами с передачей информации по электросети 220 В

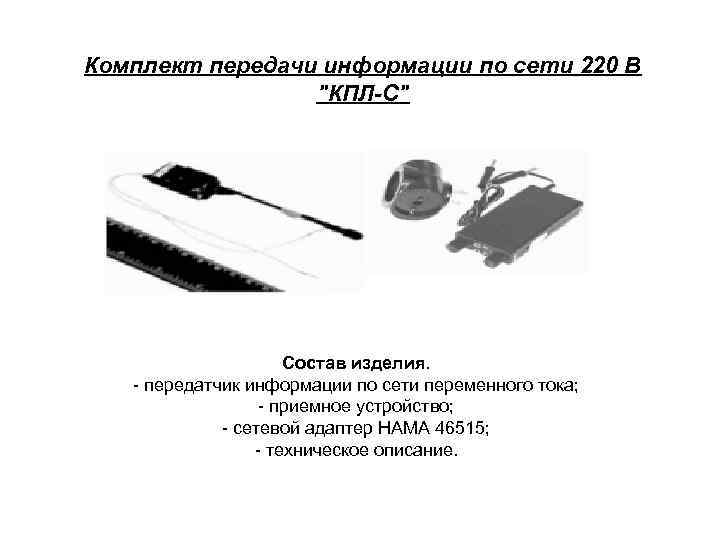

Комплект передачи информации по сети 220 В "КПЛ-С" Состав изделия. передатчик информации по сети переменного тока; приемное устройство; сетевой адаптер НАМА 46515; техническое описание.

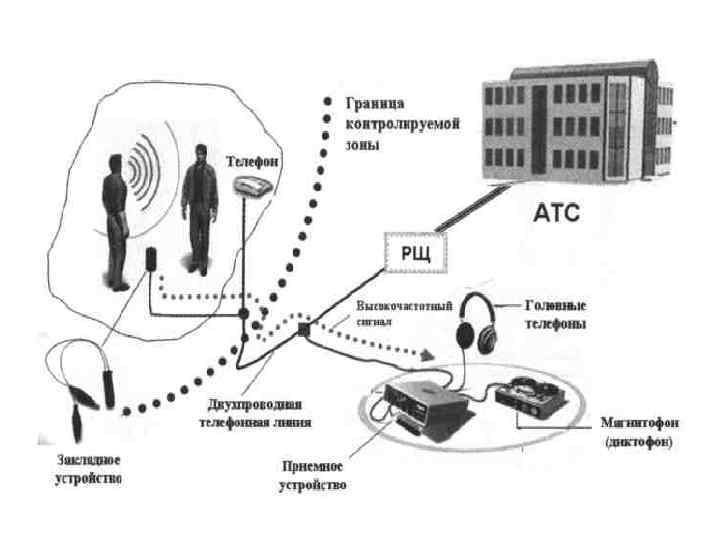

Перехват речевой информации с использованием скрытно установленных устройств с передачей информации по телефонной линии на высокой частоте

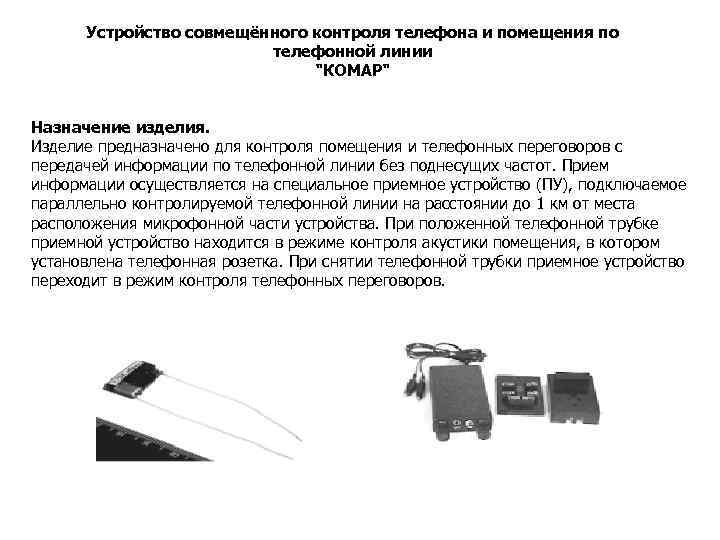

Устройство совмещённого контроля телефона и помещения по телефонной линии "КОМАР" Назначение изделия. Изделие предназначено для контроля помещения и телефонных переговоров с передачей информации по телефонной линии без поднесущих частот. Прием информации осуществляется на специальное приемное устройство (ПУ), подключаемое параллельно контролируемой телефонной линии на расстоянии до 1 км от места расположения микрофонной части устройства. При положенной телефонной трубке приемной устройство находится в режиме контроля акустики помещения, в котором установлена телефонная розетка. При снятии телефонной трубки приемное устройство переходит в режим контроля телефонных переговоров.

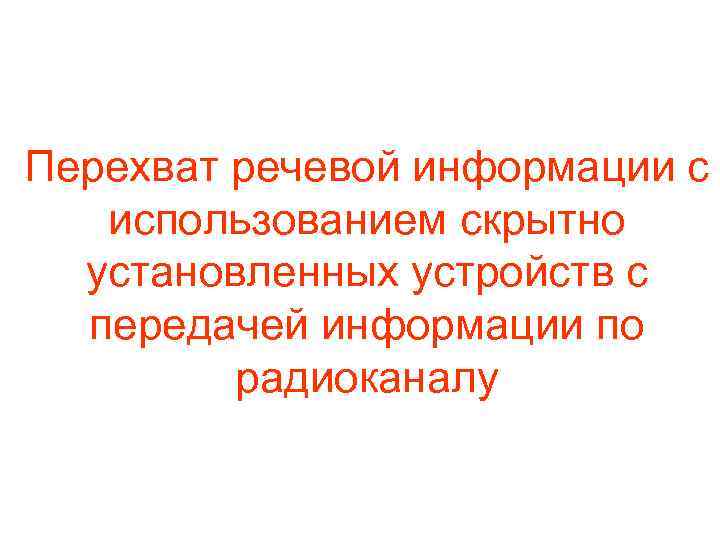

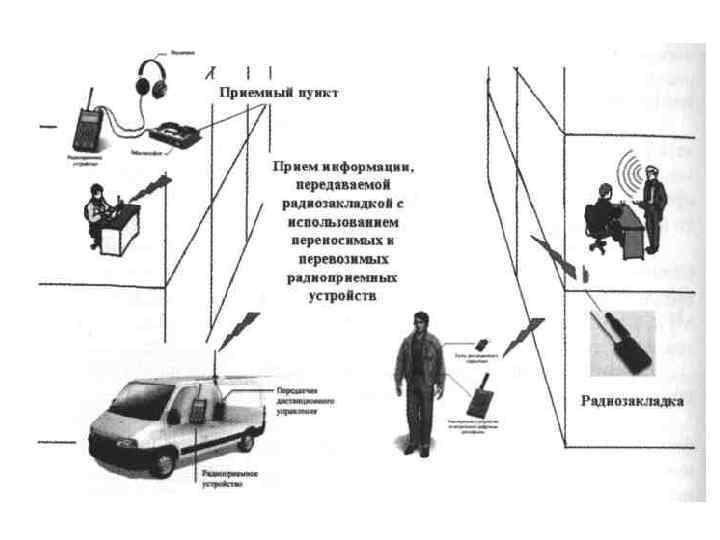

Перехват речевой информации с использованием скрытно установленных устройств с передачей информации по радиоканалу

РМК 071 ПАЧКА Передатчик акустической информации Назначение. Предназначен для высококачественного контроля акустической информации с передачей по радиоканалу. Радиомикрофон выполнен в виде сменного тонкого вкладыша, устанавливаемого в пачку сигарет, при этом сохранен внешний вид пачки, размер сигарет и вид. При утрате внешнего вида пачки, блок переставляется в другую пачку, соответствующего размера, накол для микрофона допускается не делать. Малая мощность устройства затрудняет обнаружение его с помощью индикаторов поля.

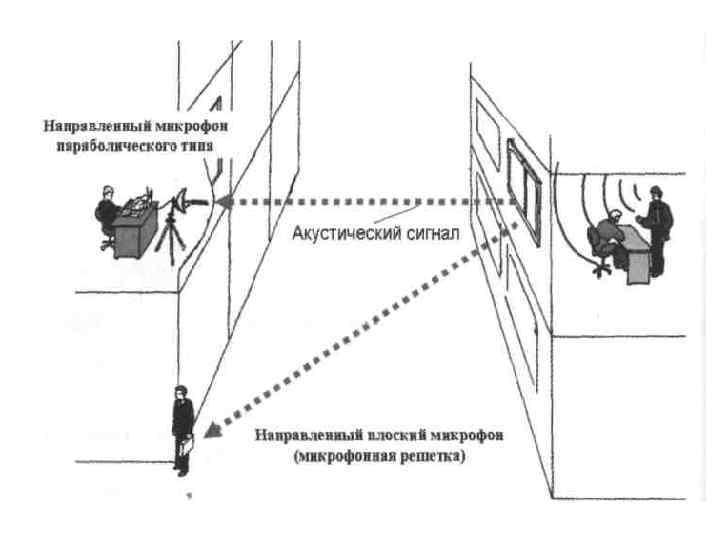

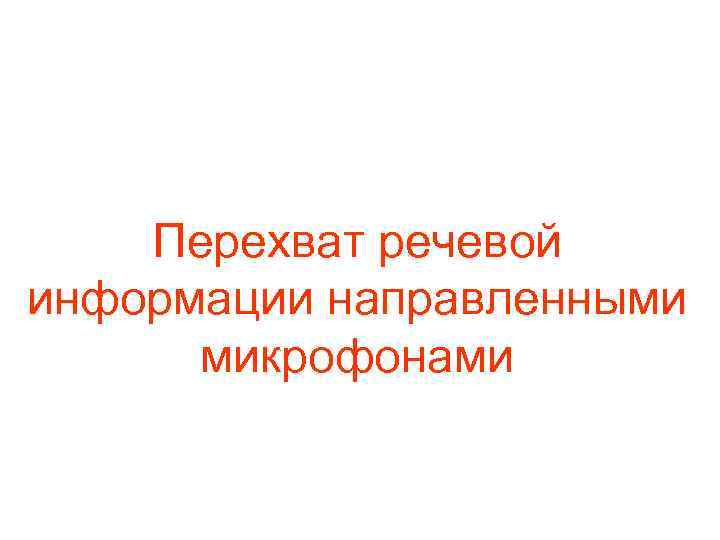

Перехват речевой информации направленными микрофонами

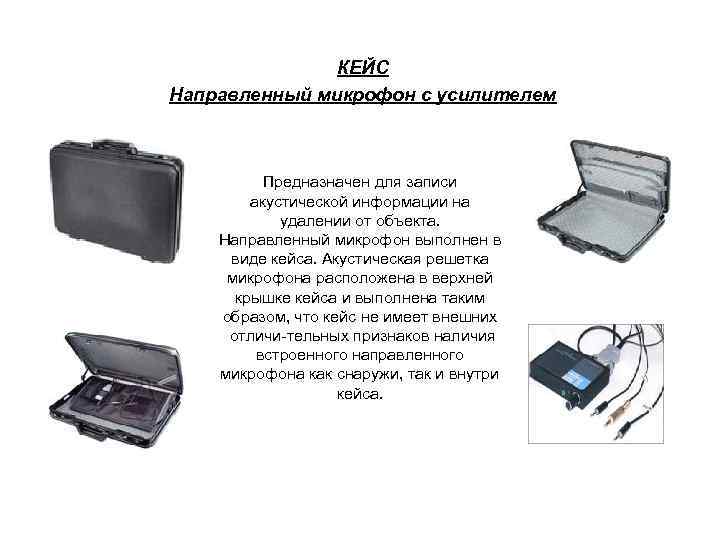

КЕЙС Направленный микрофон с усилителем Предназначен для записи акустической информации на удалении от объекта. Направленный микрофон выполнен в виде кейса. Акустическая решетка микрофона расположена в верхней крышке кейса и выполнена таким образом, что кейс не имеет внешних отличи тельных признаков наличия встроенного направленного микрофона как снаружи, так и внутри кейса.

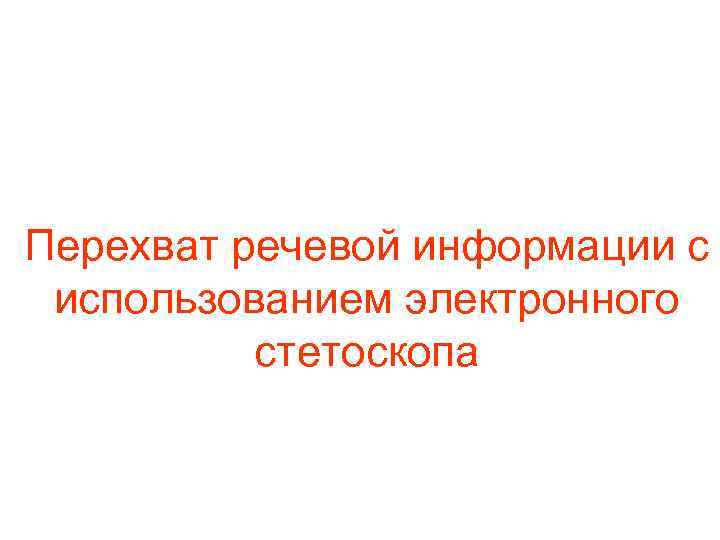

Перехват речевой информации с использованием электронного стетоскопа

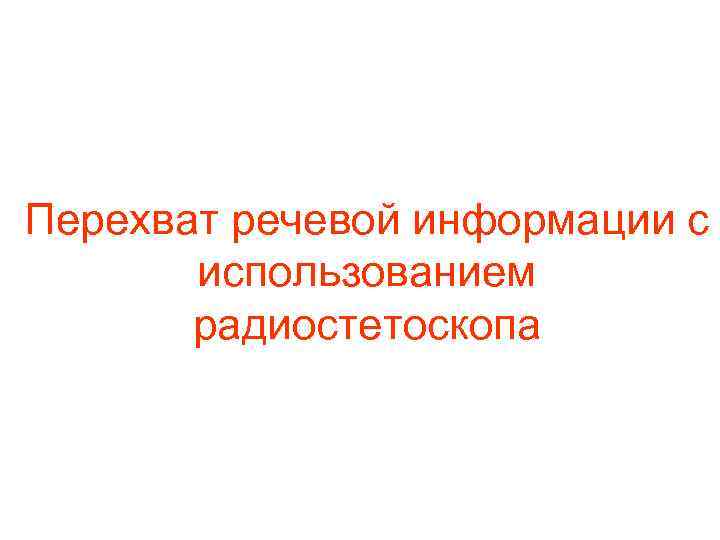

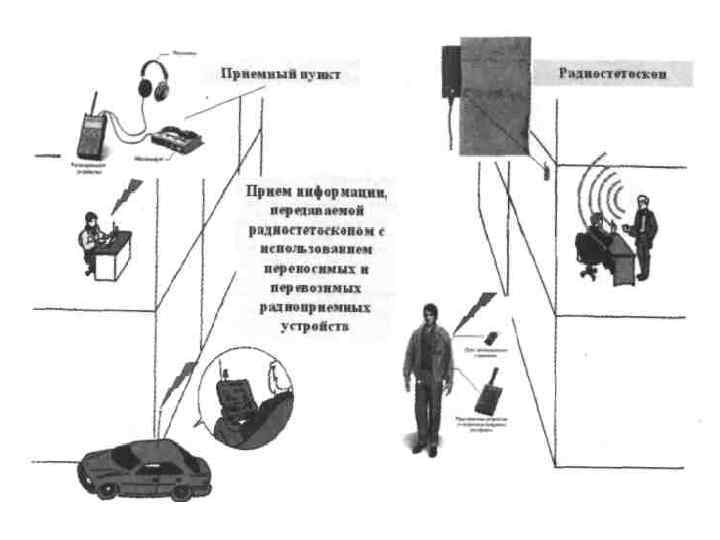

Перехват речевой информации с использованием радиостетоскопа

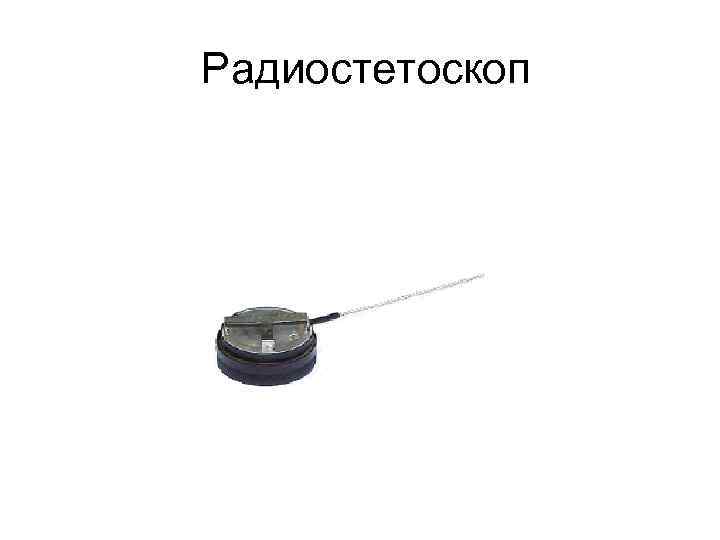

Радиостетоскоп

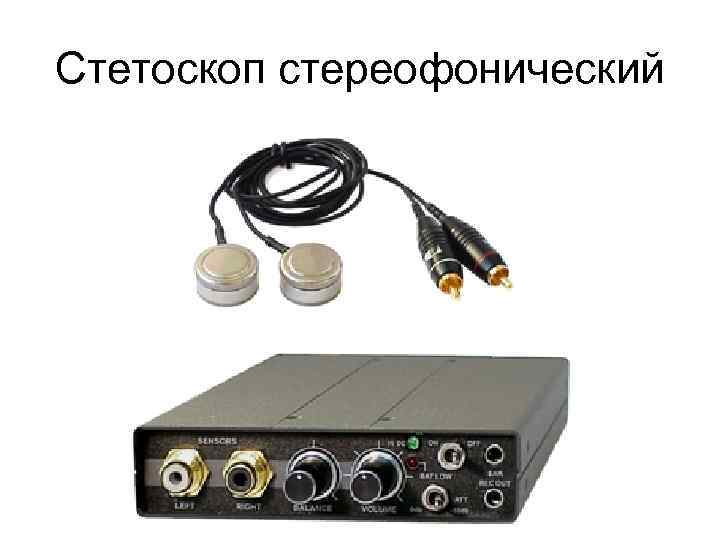

Стетоскоп стереофонический

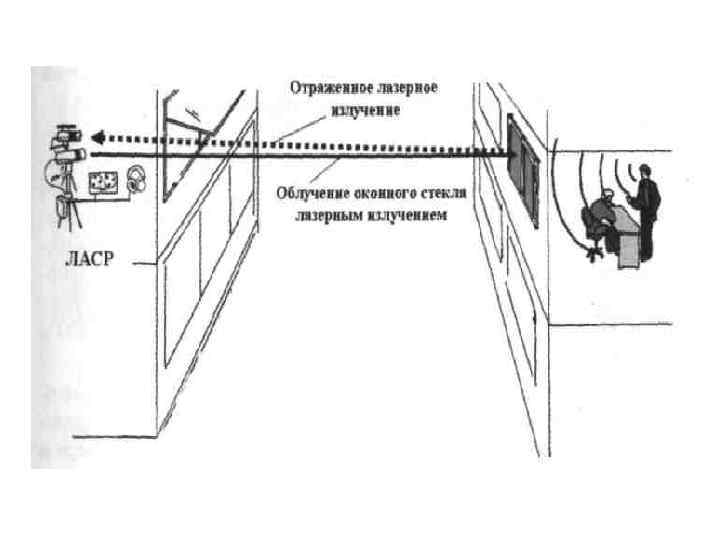

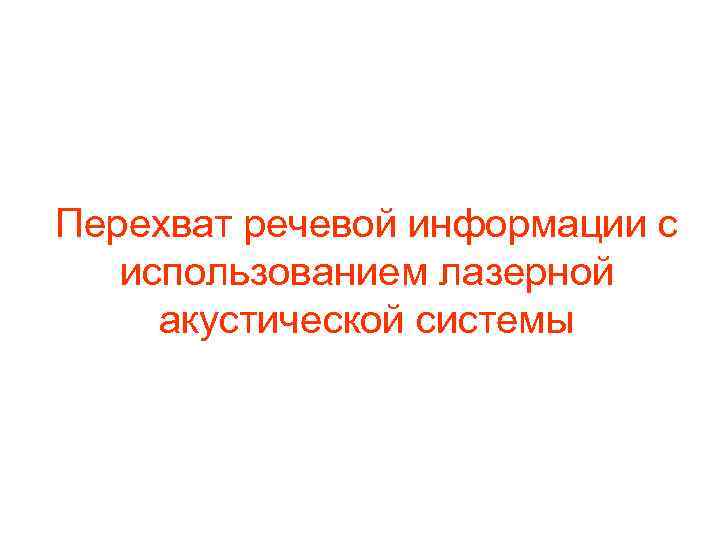

Перехват речевой информации с использованием лазерной акустической системы

ОПТИЧЕСКИЙ КАНАЛ УТЕЧКИ ИНФОРМАЦИИ

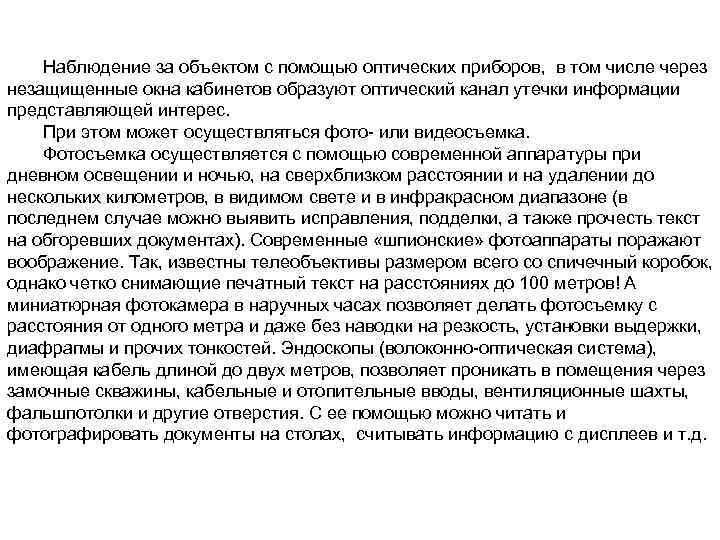

Наблюдение за объектом с помощью оптических приборов, в том числе через незащищенные окна кабинетов образуют оптический канал утечки информации представляющей интерес. При этом может осуществляться фото или видеосъемка. Фотосъемка осуществляется с помощью современной аппаратуры при дневном освещении и ночью, на сверхблизком расстоянии и на удалении до нескольких километров, в видимом свете и в инфракрасном диапазоне (в последнем случае можно выявить исправления, подделки, а также прочесть текст на обгоревших документах). Современные «шпионские» фотоаппараты поражают воображение. Так, известны телеобъективы размером всего со спичечный коробок, однако четко снимающие печатный текст на расстояниях до 100 метров! А миниатюрная фотокамера в наручных часах позволяет делать фотосъемку с расстояния от одного метра и даже без наводки на резкость, установки выдержки, диафрагмы и прочих тонкостей. Эндоскопы (волоконно оптическая система), имеющая кабель длиной до двух метров, позволяет проникать в помещения через замочные скважины, кабельные и отопительные вводы, вентиляционные шахты, фальшпотолки и другие отверстия. С ее помощью можно читать и фотографировать документы на столах, считывать информацию с дисплеев и т. д.

Оптический канал утечки информации Наблюдение за объектом Съемка объекта Съемка документов

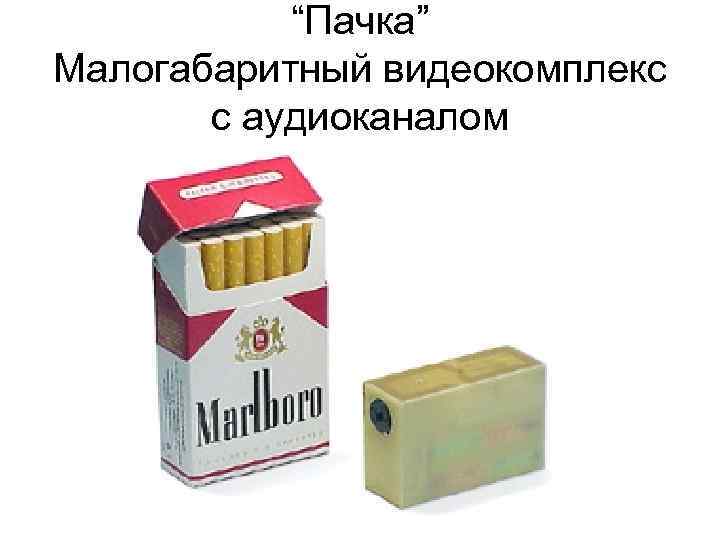

“Пачка” Малогабаритный видеокомплекс с аудиоканалом

«ЦИКЛОП» Камуфлированный мобильный контрольный пункт

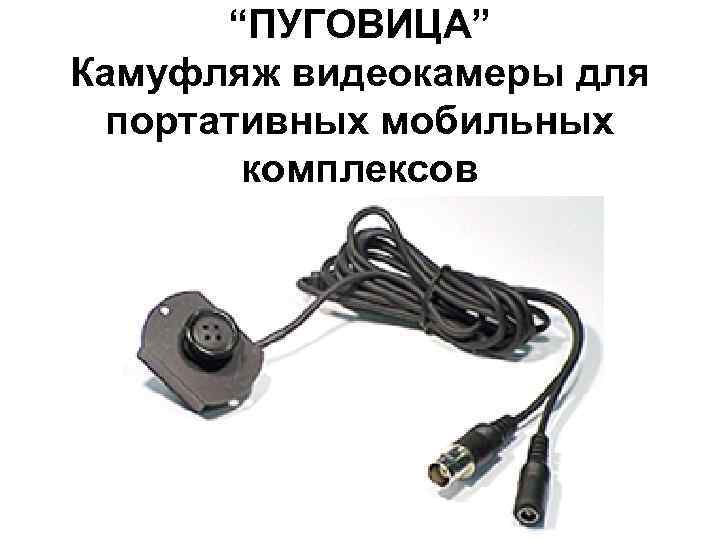

“ПУГОВИЦА” Камуфляж видеокамеры для портативных мобильных комплексов

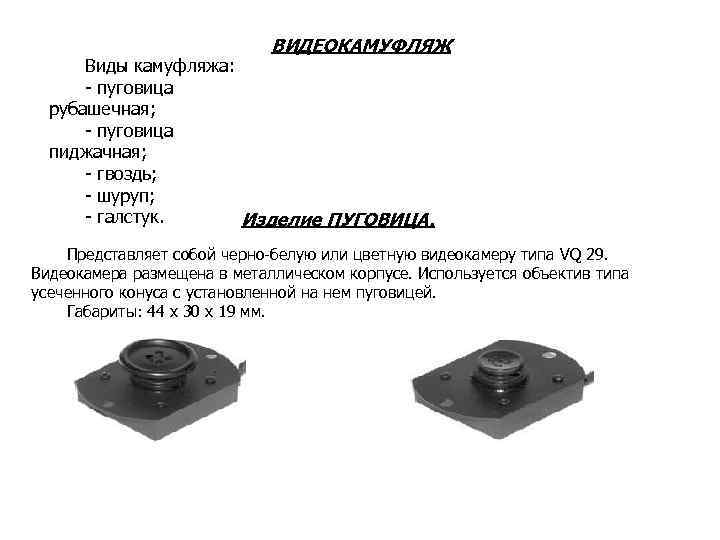

ВИДЕОКАМУФЛЯЖ Виды камуфляжа: - пуговица рубашечная; - пуговица пиджачная; - гвоздь; - шуруп; - галстук. Изделие ПУГОВИЦА. Представляет собой черно-белую или цветную видеокамеру типа VQ 29. Видеокамера размещена в металлическом корпусе. Используется объектив типа усеченного конуса с установленной на нем пуговицей. Габариты: 44 х 30 х 19 мм.

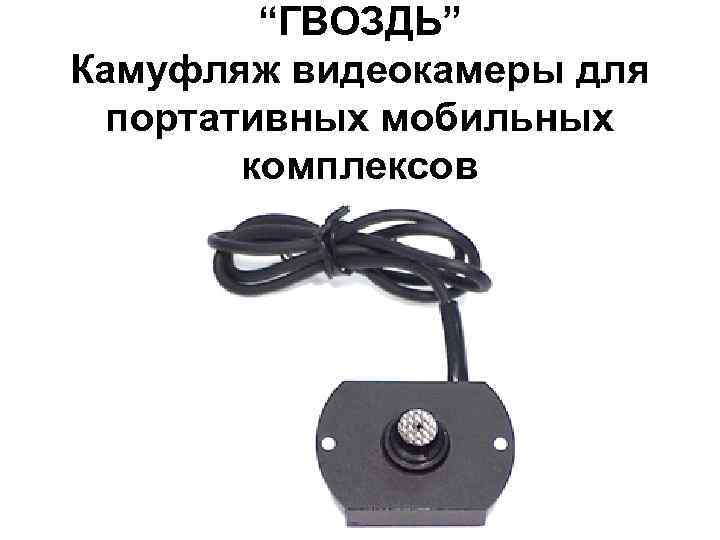

“ГВОЗДЬ” Камуфляж видеокамеры для портативных мобильных комплексов

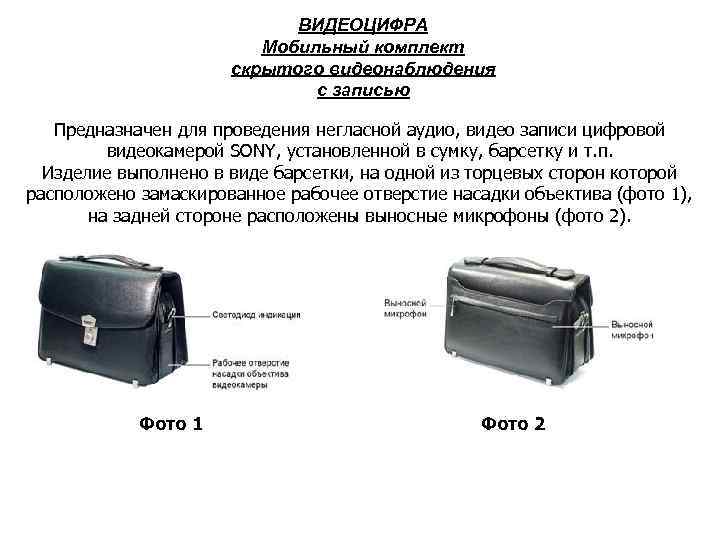

ВИДЕОЦИФРА Мобильный комплект скрытого видеонаблюдения с записью Предназначен для проведения негласной аудио, видео записи цифровой видеокамерой SONY, установленной в сумку, барсетку и т. п. Изделие выполнено в виде барсетки, на одной из торцевых сторон которой расположено замаскированное рабочее отверстие насадки объектива (фото 1), на задней стороне расположены выносные микрофоны (фото 2). Фото 1 Фото 2

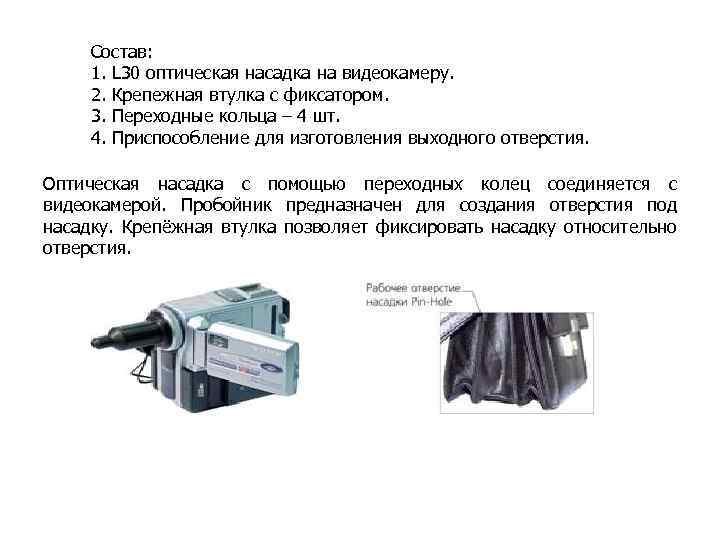

Состав: 1. L 30 оптическая насадка на видеокамеру. 2. Крепежная втулка с фиксатором. 3. Переходные кольца – 4 шт. 4. Приспособление для изготовления выходного отверстия. Оптическая насадка с помощью переходных колец соединяется с видеокамерой. Пробойник предназначен для создания отверстия под насадку. Крепёжная втулка позволяет фиксировать насадку относительно отверстия.

Получаемое изображение

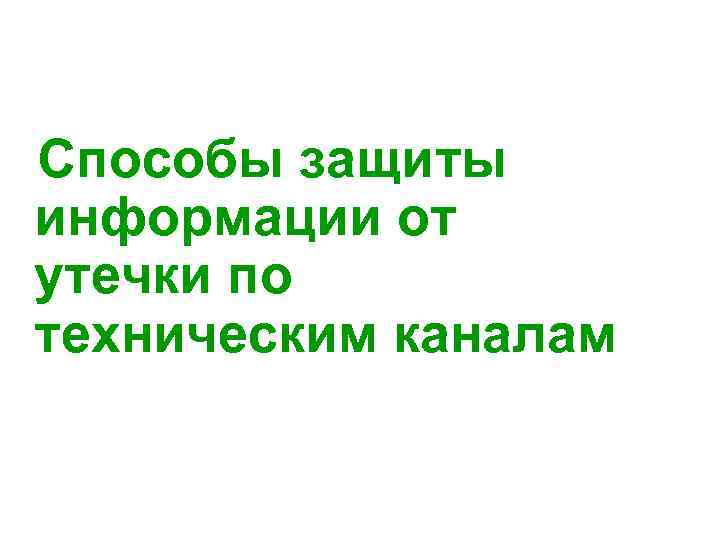

Способы защиты информации от утечки по техническим каналам

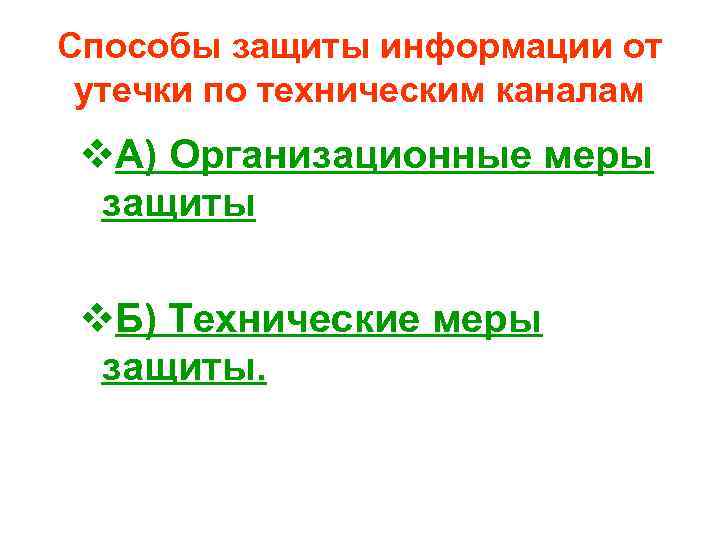

Способы защиты информации от утечки по техническим каналам v. А) Организационные меры защиты v. Б) Технические меры защиты.

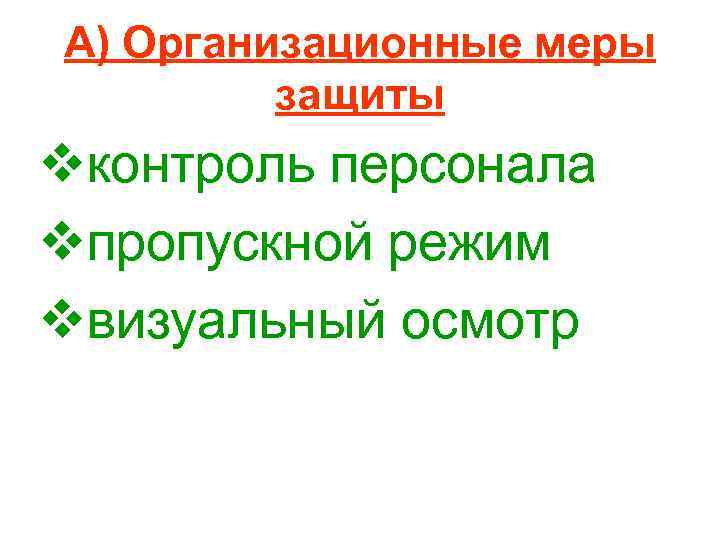

А) Организационные меры защиты vконтроль персонала vпропускной режим vвизуальный осмотр

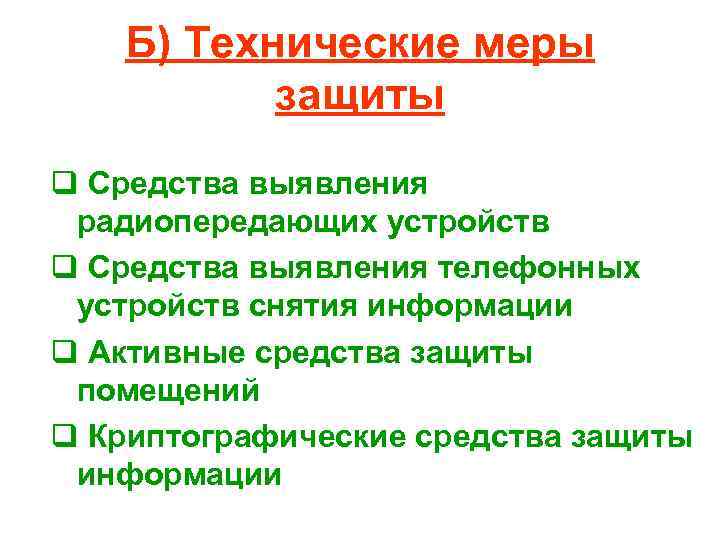

Б) Технические меры защиты q Средства выявления радиопередающих устройств q Средства выявления телефонных устройств снятия информации q Активные средства защиты помещений q Криптографические средства защиты информации

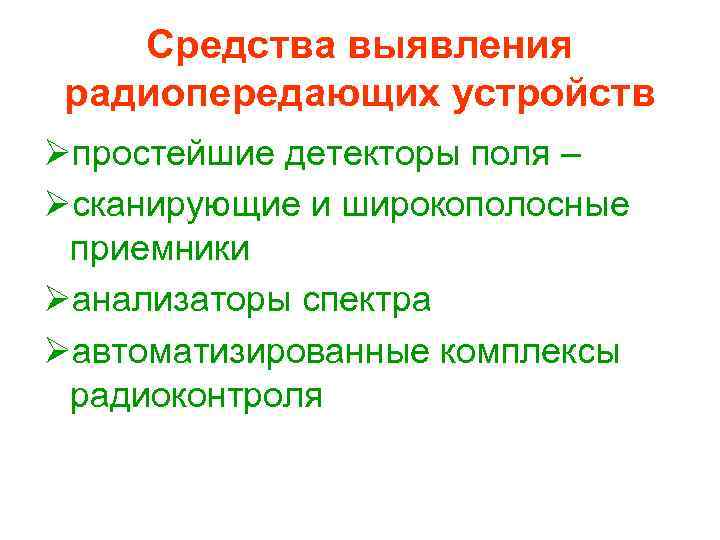

Средства выявления радиопередающих устройств Øпростейшие детекторы поля – Øсканирующие и широкополосные приемники Øанализаторы спектра Øавтоматизированные комплексы радиоконтроля

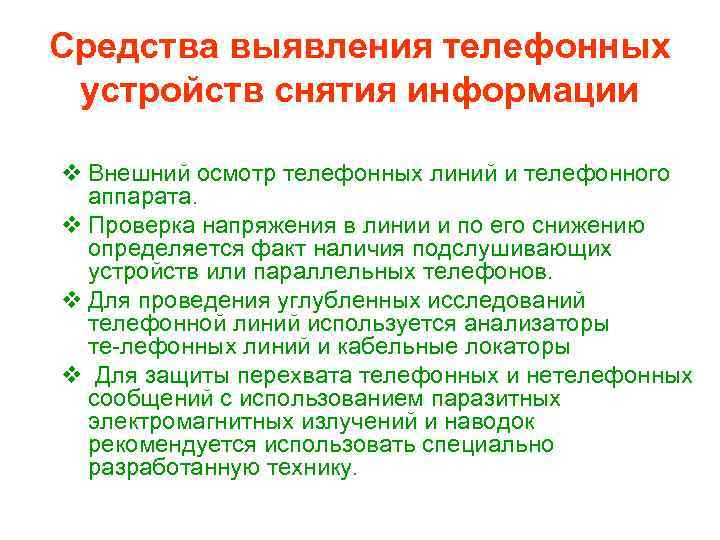

Средства выявления телефонных устройств снятия информации v Внешний осмотр телефонных линий и телефонного аппарата. v Проверка напряжения в линии и по его снижению определяется факт наличия подслушивающих устройств или параллельных телефонов. v Для проведения углубленных исследований телефонной линий используется анализаторы те лефонных линий и кабельные локаторы v Для защиты перехвата телефонных и нетелефонных сообщений с использованием паразитных электромагнитных излучений и наводок рекомендуется использовать специально разработанную технику.

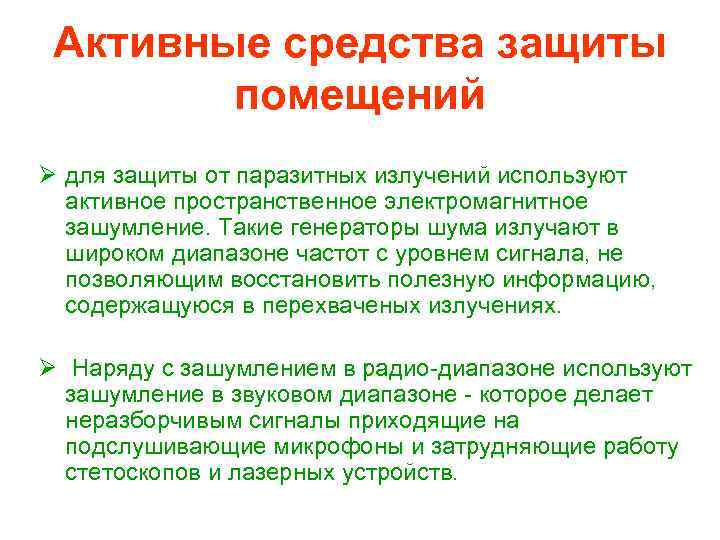

Активные средства защиты помещений Ø для защиты от паразитных излучений используют активное пространственное электромагнитное зашумление. Такие генераторы шума излучают в широком диапазоне частот с уровнем сигнала, не позволяющим восстановить полезную информацию, содержащуюся в перехваченых излучениях. Ø Наряду с зашумлением в радио диапазоне используют зашумление в звуковом диапазоне которое делает неразборчивым сигналы приходящие на подслушивающие микрофоны и затрудняющие работу стетоскопов и лазерных устройств.

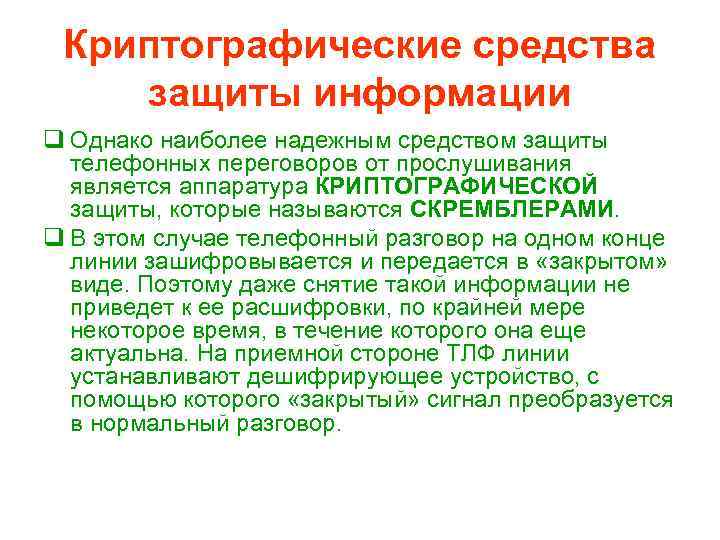

Криптографические средства защиты информации q Однако наиболее надежным средством защиты телефонных переговоров от прослушивания является аппаратура КРИПТОГРАФИЧЕСКОЙ защиты, которые называются СКРЕМБЛЕРАМИ. q В этом случае телефонный разговор на одном конце линии зашифровывается и передается в «закрытом» виде. Поэтому даже снятие такой информации не приведет к ее расшифровки, по крайней мере некоторое время, в течение которого она еще актуальна. На приемной стороне ТЛФ линии устанавливают дешифрирующее устройство, с помощью которого «закрытый» сигнал преобразуется в нормальный разговор.

СРЕДСТВА ЗАЩИТЫ ИНФОРМАЦИИ СИСТЕМА РАДИОКОНТРОЛЯ СИСТЕМА ВИБРОАКУСТИЧЕСКОГО ЗАШУМЛЕНИЯ БЛОКИРАТОР АППАРАТОВ БЕСПРОВОДНОЙ И СОТОВОЙ СВЯЗИ УСТРОЙСТВО ЗАЩИТЫ СЛАБОТОЧНЫХ КОММУНИКАЦИЙ АППАРАТУРА ШИФРОВАНИЯ ИНФОРМАЦИИ В ТЕЛЕФОННОЙ ЛИНИИ СИСТЕМА ЗАШУМЛЕНИЯ СИГНАЛОВ ПЭМИ СИСТЕМА ЗАШУМЛЕНИЯ ЦЕПИ ЗАЗЕМЛЕНИЯ УСТРОЙСТВО ПОДАВЛЕНИЯ СРЕДСТВ ЗВУКОЗАПИСИ УСТРОЙСТВО ЗАЩИТЫ СИЛОВОЙ СЕТИ УСТРОЙСТВО ЗАЩИТЫ ТЕЛЕФОННОЙ ЛИНИИ КОНТРОЛЛЕР ТЕЛЕФОННОЙ ЛИНИИ ПОМЕХОПОДАВЛЯЮЩИЙ ФИЛЬТР В СЕТИ ЭЛЕКТРОПИТАНИЯ
