Технические аспекты организации обмена юридически значимыми электронными документами в рамках международного обмена на основе протокола DVCS и службы ТТР Санкт-Петербург, март 2007 год ООО «Топ Кросс» , Россия Unizeto Technologies S. A. , Польша Сергей Муругов Алла Столярова-Мыць www. top-cross. ru

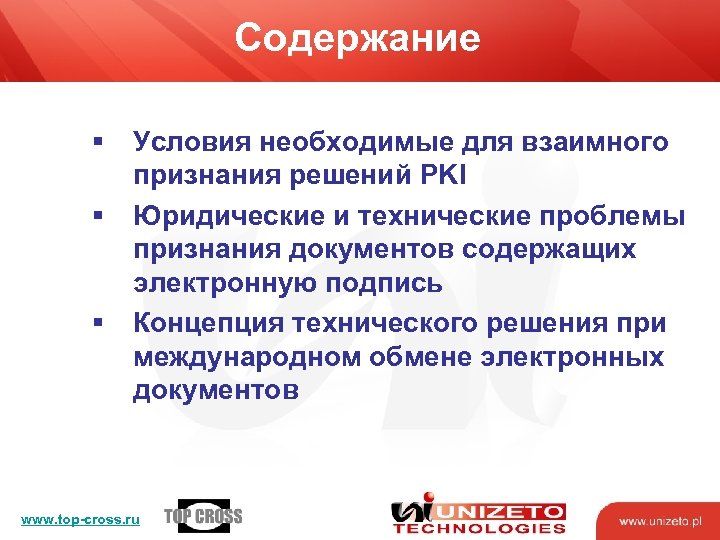

Содержание § § § Условия необходимые для взаимного признания решений PKI Юридические и технические проблемы признания документов содержащих электронную подпись Концепция технического решения при международном обмене электронных документов www. top-cross. ru

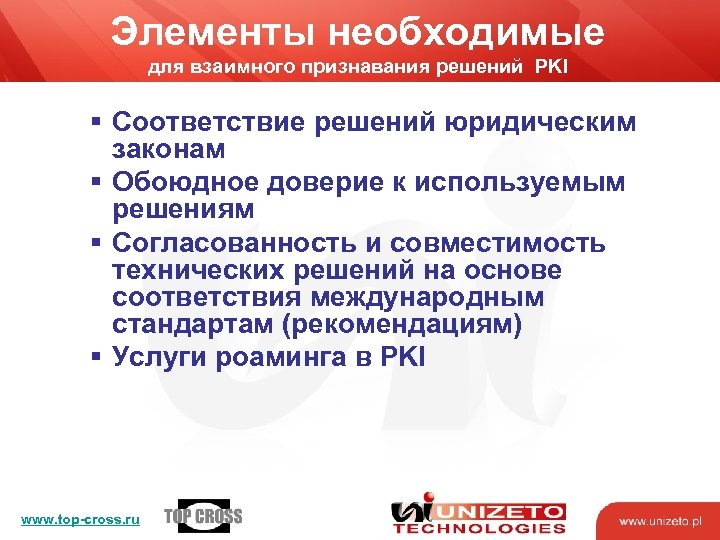

Элементы необходимые для взаимного признавания решений PKI § Соответствие решений юридическим законам § Oбоюдное доверие к используемым решениям § Согласованность и совместимость технических решений на основе соответствия международным стандартам (рекомендациям) § Услуги роаминга в PKI www. top-cross. ru
Юридические и технические проблемы признания электронно подписанных документов § Задачи международной интеграции требуют обеспечения условий для обмена защищенными электронными документами § Cубъекты информационного обмена могут находиться в правовых полях, определяющих взаимоисключаемость легитимно используемых криптографических алгоритмов § Необходимость обеспечения признания юридического значения и технических возможности проверки электронно подписанных документов www. top-cross. ru
Концепция решения «Электронного нотариата» § Задача может быть решена с применением технического решения, в основу которого положены международные рекомендации RFC 3029 Data Validation and Certification Server § Размещение дополнительного сервиса реализующего функции "Доверенной третьей стороны" в структуре Федерального Удостоверяющего Центра РФ позволит обеспечить процедуру проверки ЭЦП на криптографических алгоритмах контрагента информационного обмена централизовано, с обеспечением всех необходимых требований безопасности и особенностей функционирования § Служба pro. Certum DVCS компании Unizeto Technologies S. A. , сотрудничающая с услугами pro. Certum OCSP и pro. Certum TSA, предоставлена клиентам и дает возможность проверки ЭЦП нанесенных согласно польскому Закону об электронной подписи § Результат проверки будет оформлен в виде электронной квитанции, содержащей «штамп времени» и ЭЦП на легитимных криптографических алгоритмах в конкретной правовой зоне www. top-cross. ru
Структурная схема системы «Электронного нотариата» www. top-cross. ru
Схема взаимодействия www. top-cross. ru

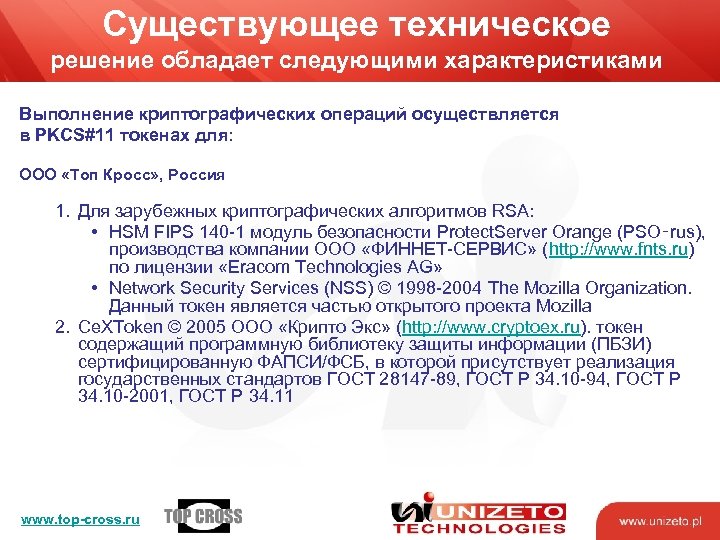

Существующее техническое решение обладает следующими характеристиками Выполнение криптографических операций осуществляется в PKCS#11 токенах для: ООО «Топ Кросс» , Россия 1. Для зарубежных криптографических алгоритмов RSA: • HSM FIPS 140 -1 модуль безопасности Protect. Server Orange (PSO‑rus), производства компании ООО «ФИННЕТ-СЕРВИС» (http: //www. fnts. ru) по лицензии «Eracom Technologies AG» • Network Security Services (NSS) © 1998 -2004 The Mozilla Organization. Данный токен является частью открытого проекта Mozilla 2. Ce. XToken © 2005 ООО «Крипто Экс» (http: //www. cryptoex. ru). токен содержащий программную библиотеку защиты информации (ПБЗИ) сертифицированную ФАПСИ/ФСБ, в которой присутствует реализация государственных стандартов ГОСТ 28147 -89, ГОСТ Р 34. 10 -94, ГОСТ Р 34. 10 -2001, ГОСТ Р 34. 11 www. top-cross. ru

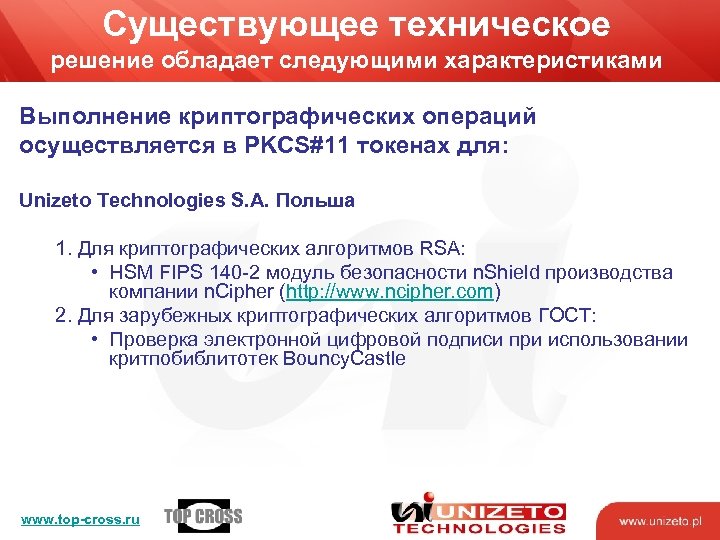

Существующее техническое решение обладает следующими характеристиками Выполнение криптографических операций осуществляется в PKCS#11 токенах для: Unizeto Technologies S. A. Польша 1. Для криптографических алгоритмов RSA: • HSM FIPS 140 -2 модуль безопасности n. Shield производства компании n. Cipher (http: //www. ncipher. com) 2. Для зарубежных криптографических алгоритмов ГОСТ: • Проверка электронной цифровой подписи при использовании критпобиблитотек Bouncy. Castle www. top-cross. ru

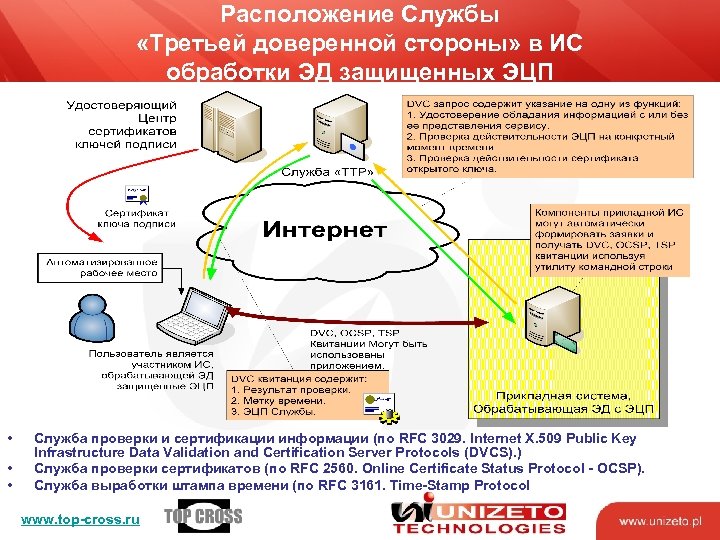

Расположение Службы «Третьей доверенной стороны» в ИС обработки ЭД защищенных ЭЦП • • • Служба проверки и сертификации информации (по RFC 3029. Internet X. 509 Public Key Infrastructure Data Validation and Certification Server Protocols (DVCS). ) Служба проверки сертификатов (по RFC 2560. Online Certificate Status Protocol - OCSP). Служба выработки штампа времени (по RFC 3161. Time-Stamp Protocol www. top-cross. ru

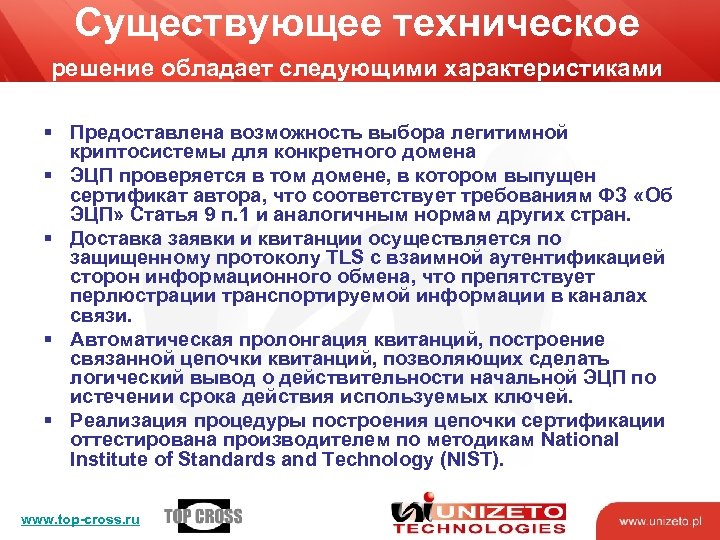

Существующее техническое решение обладает следующими характеристиками § Предоставлена возможность выбора легитимной криптосистемы для конкретного домена § ЭЦП проверяется в том домене, в котором выпущен сертификат автора, что соответствует требованиям ФЗ «Об ЭЦП» Статья 9 п. 1 и аналогичным нормам других стран. § Доставка заявки и квитанции осуществляется по защищенному протоколу TLS с взаимной аутентификацией сторон информационного обмена, что препятствует перлюстрации транспортируемой информации в каналах связи. § Автоматическая пролонгация квитанций, построение связанной цепочки квитанций, позволяющих сделать логический вывод о действительности начальной ЭЦП по истечении срока действия используемых ключей. § Реализация процедуры построения цепочки сертификации оттестирована производителем по методикам National Institute of Standards and Technology (NIST). www. top-cross. ru
Пример общения пользователя со Службой «Третьей доверенной стороны» при обработке ЭД защищенных ЭЦП - 1 www. top-cross. ru

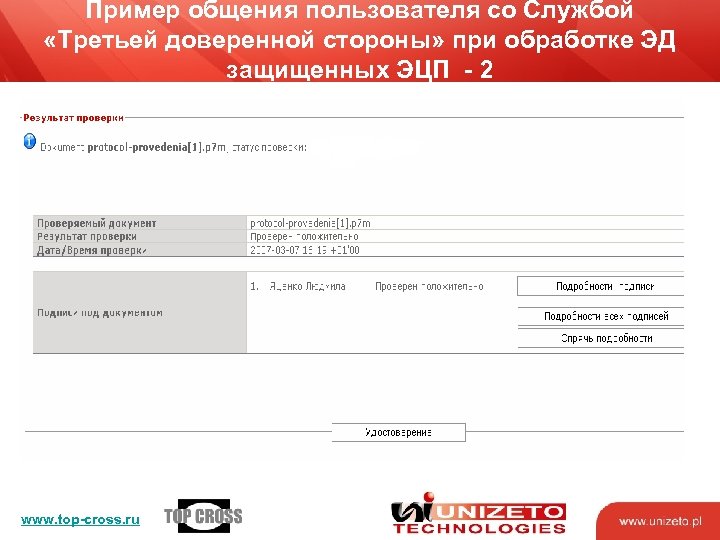

Пример общения пользователя со Службой «Третьей доверенной стороны» при обработке ЭД защищенных ЭЦП - 2 www. top-cross. ru

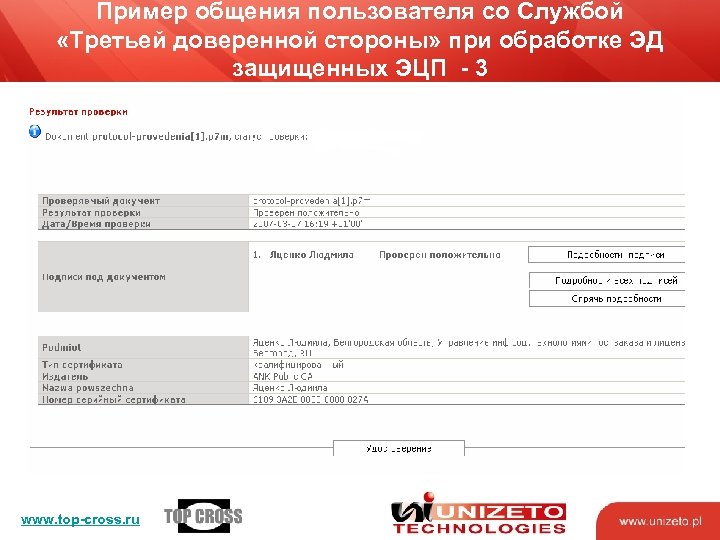

Пример общения пользователя со Службой «Третьей доверенной стороны» при обработке ЭД защищенных ЭЦП - 3 www. top-cross. ru

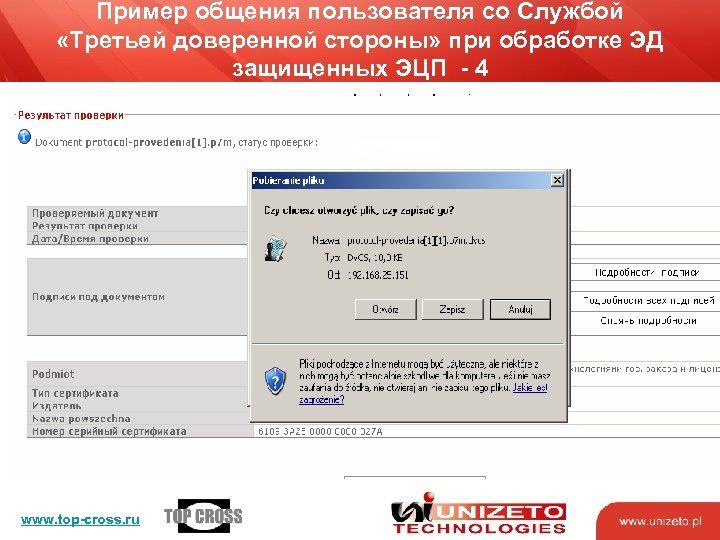

Пример общения пользователя со Службой «Третьей доверенной стороны» при обработке ЭД защищенных ЭЦП - 4 www. top-cross. ru

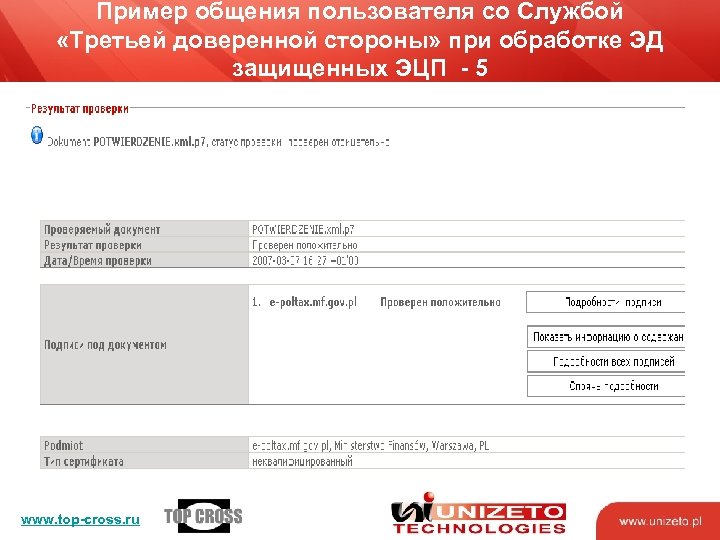

Пример общения пользователя со Службой «Третьей доверенной стороны» при обработке ЭД защищенных ЭЦП - 5 www. top-cross. ru

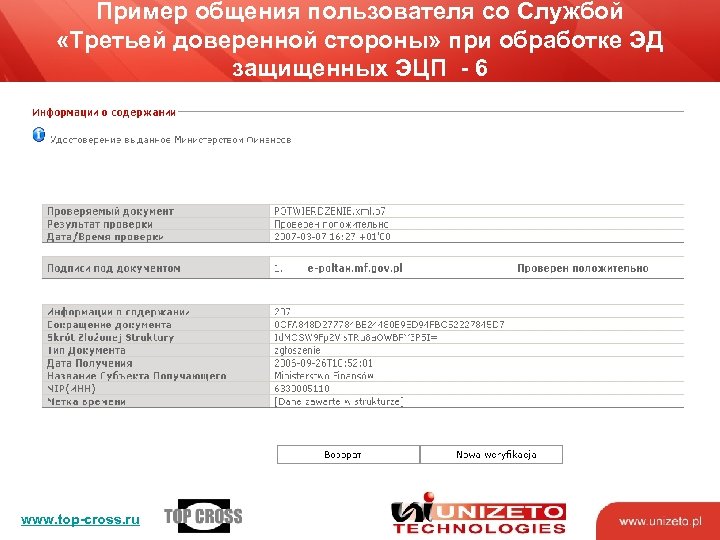

Пример общения пользователя со Службой «Третьей доверенной стороны» при обработке ЭД защищенных ЭЦП - 6 www. top-cross. ru
![Список документов § § § [PKCS#1] RFC 2437, B. Kaliski, J. Staddon, “PKCS #1:](https://present5.com/presentation/7303173ddd95b39b45be5c4a5baf4162/image-18.jpg "Список документов § § § [PKCS#1] RFC 2437, B. Kaliski, J. Staddon, “PKCS #1:")

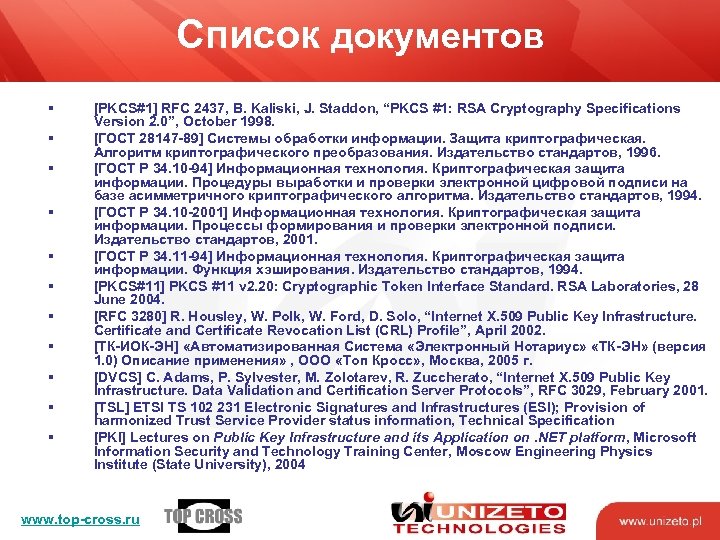

Список документов § § § [PKCS#1] RFC 2437, B. Kaliski, J. Staddon, “PKCS #1: RSA Cryptography Specifications Version 2. 0”, October 1998. [ГОСТ 28147 -89] Системы обработки информации. Защита криптографическая. Алгоритм криптографического преобразования. Издательство стандартов, 1996. [ГОСТ Р 34. 10 -94] Информационная технология. Криптографическая защита информации. Процедуры выработки и проверки электронной цифровой подписи на базе асимметричного криптографического алгоритма. Издательство стандартов, 1994. [ГОСТ Р 34. 10 -2001] Информационная технология. Криптографическая защита информации. Процессы формирования и проверки электронной подписи. Издательство стандартов, 2001. [ГОСТ Р 34. 11 -94] Информационная технология. Криптографическая защита информации. Функция хэширования. Издательство стандартов, 1994. [PKCS#11] PKCS #11 v 2. 20: Cryptographic Token Interface Standard. RSA Laboratories, 28 June 2004. [RFC 3280] R. Housley, W. Polk, W. Ford, D. Solo, “Internet X. 509 Public Key Infrastructure. Certificate and Certificate Revocation List (CRL) Profile”, April 2002. [ТК-ИОК-ЭН] «Автоматизированная Система «Электронный Нотариус» «ТК-ЭН» (версия 1. 0) Описание применения» , ООО «Топ Кросс» , Москва, 2005 г. [DVCS] C. Adams, P. Sylvester, M. Zolotarev, R. Zuccherato, “Internet X. 509 Public Key Infrastructure. Data Validation and Certification Server Protocols”, RFC 3029, February 2001. [TSL] ETSI TS 102 231 Electronic Signatures and Infrastructures (ESI); Provision of harmonized Trust Service Provider status information, Technical Specification [PKI] Lectures on Public Key Infrastructure and its Аpplication on. NET platform, Microsoft Information Security and Technology Training Center, Moscow Engineering Physics Institute (State University), 2004 www. top-cross. ru

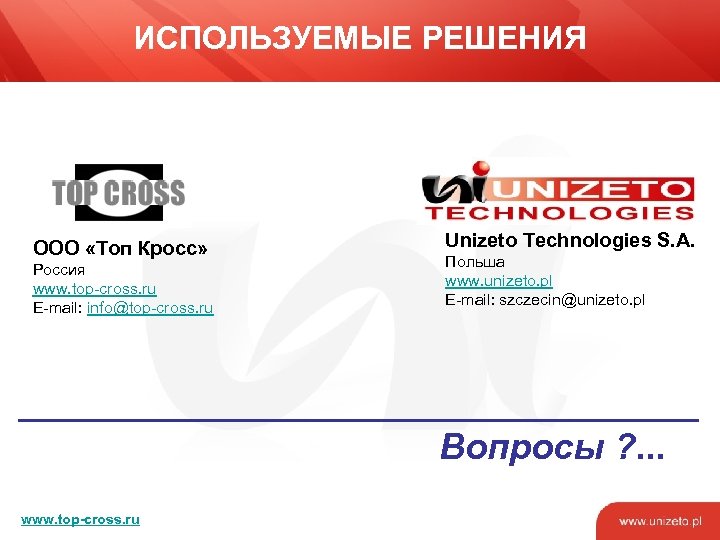

ИСПОЛЬЗУЕМЫЕ РЕШЕНИЯ ООО «Топ Кросс» Россия www. top-cross. ru E-mail: info@top-cross. ru Unizeto Technologies S. A. Польша www. unizeto. pl E-mail: szczecin@unizeto. pl Вопросы ? . . . www. top-cross. ru
