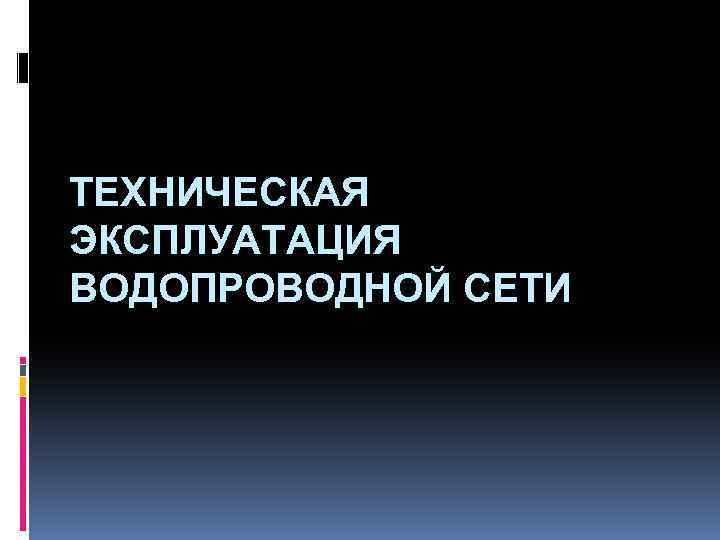

ТЕХНИЧЕСКАЯ ЭКСПЛУАТАЦИЯ ВОДОПРОВОДНОЙ СЕТИ Наружная сеть водопровода

ТЕХНИЧЕСКАЯ ЭКСПЛУАТАЦИЯ ВОДОПРОВОДНОЙ СЕТИ

Наружная сеть водопровода

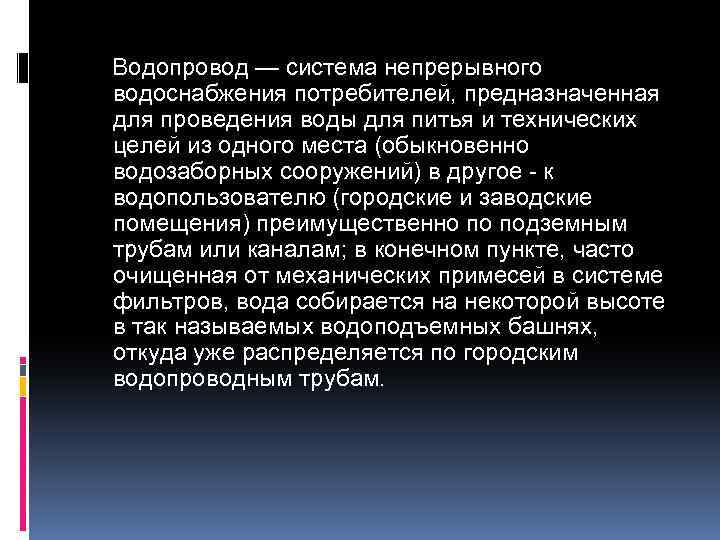

Водопровод — система непрерывного водоснабжения потребителей, предназначенная для проведения воды для питья и технических целей из одного места (обыкновенно водозаборных сооружений) в другое - к водопользователю (городские и заводские помещения) преимущественно по подземным трубам или каналам; в конечном пункте, часто очищенная от механических примесей в системе фильтров, вода собирается на некоторой высоте в так называемых водоподъемных башнях, откуда уже распределяется по городским водопроводным трубам.

Основные элементы системы водоснабжения Система водоснабжения должна обеспечивать получение воды из природных источников, ее очистку, если это вызывается требованиями потребителей, и подачу к местам потребления. Для выполнения этих задач служат следующие сооружения, входящие обычно в состав системы водоснабжения: - водозаборные сооружения, - водоподъемные сооружения, - сооружения для очистки воды, - водоводы и водопроводные сети - башни и резервуары Принципиальная схема водоснабжения: 1 — источник водоснабжения, 2 — водоприемное сооружение, 3 — насосная станция I подъема, 4 — очистные сооружения, 5 — резервуар чистой воды, 6 — насосная станция II подъема, 7 — водоводы, 8 — водонапорная башня, 9 — водораспределяющая сеть

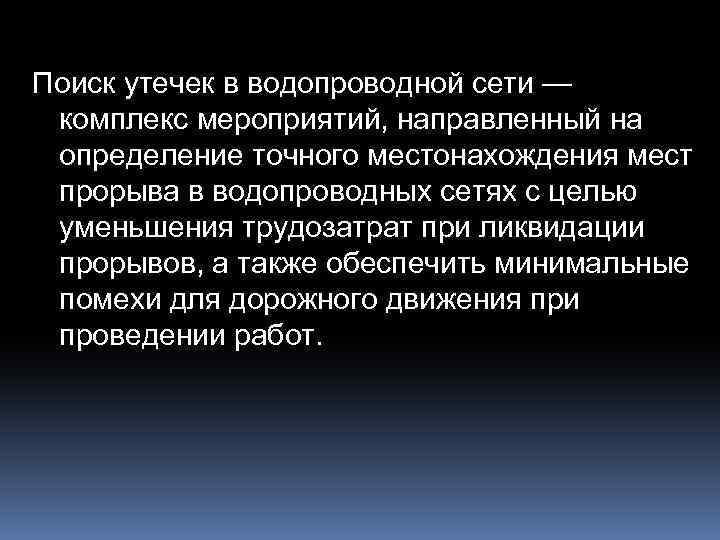

Поиск утечек в водопроводной сети — комплекс мероприятий, направленный на определение точного местонахождения мест прорыва в водопроводных сетях с целью уменьшения трудозатрат при ликвидации прорывов, а также обеспечить минимальные помехи для дорожного движения при проведении работ.

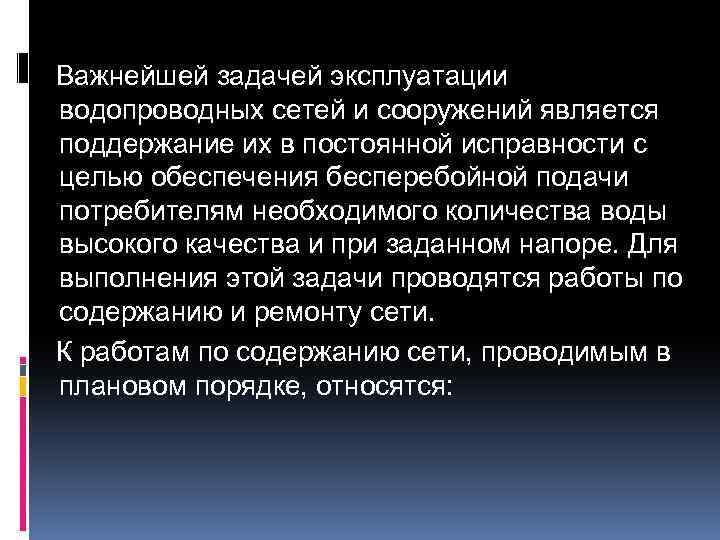

Важнейшей задачей эксплуатации водопроводных сетей и сооружений является поддержание их в постоянной исправности с целью обеспечения бесперебойной подачи потребителям необходимого количества воды высокого качества и при заданном напоре. Для выполнения этой задачи проводятся работы по содержанию и ремонту сети. К работам по содержанию сети, проводимым в плановом порядке, относятся:

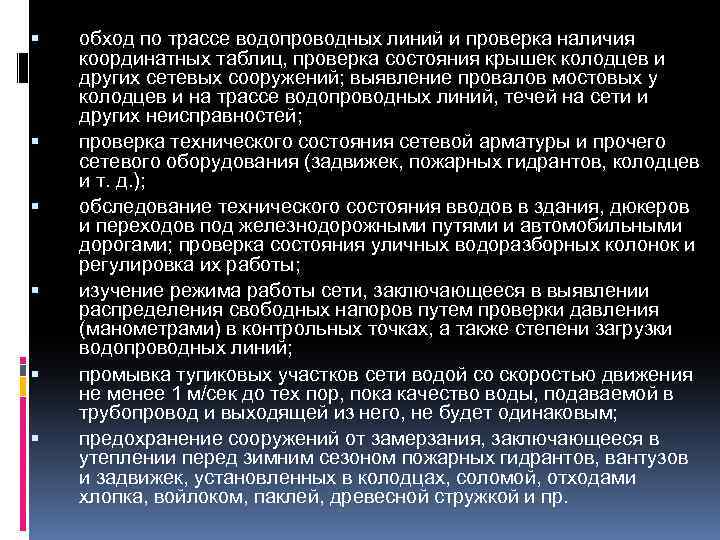

обход по трассе водопроводных линий и проверка наличия координатных таблиц, проверка состояния крышек колодцев и других сетевых сооружений; выявление провалов мостовых у колодцев и на трассе водопроводных линий, течей на сети и других неисправностей; проверка технического состояния сетевой арматуры и прочего сетевого оборудования (задвижек, пожарных гидрантов, колодцев и т. д. ); обследование технического состояния вводов в здания, дюкеров и переходов под железнодорожными путями и автомобильными дорогами; проверка состояния уличных водоразборных колонок и регулировка их работы; изучение режима работы сети, заключающееся в выявлении распределения свободных напоров путем проверки давления (манометрами) в контрольных точках, а также степени загрузки водопроводных линий; промывка тупиковых участков сети водой со скоростью движения не менее 1 м/сек до тех пор, пока качество воды, подаваемой в трубопровод и выходящей из него, не будет одинаковым; предохранение сооружений от замерзания, заключающееся в утеплении перед зимним сезоном пожарных гидрантов, вантузов и задвижек, установленных в колодцах, соломой, отходами хлопка, войлоком, паклей, древесной стружкой и пр.

При поиске утечек в водопроводных сетях используются визуальный, геоакустический методы и метод цифровой корреляции. При визуальном методе место утечки определяется путем осмотра участка улицы и близлежащих инженерных сетей (канализации, телефонных колодцев) на предмет поступления воды на поверхность улицы или в упомянутые сети. Однако у этого метода есть ряд недостатков. Главный из них — неточность, так как вода очень редко выходит на поверхность или в другие сети прямо напротив места прорыва и обычно утечка находиться на расстоянии от места выхода воды. Практика показывает, что это расстояние в отдельных случаях может достигать 400 метров, а иногда и более.

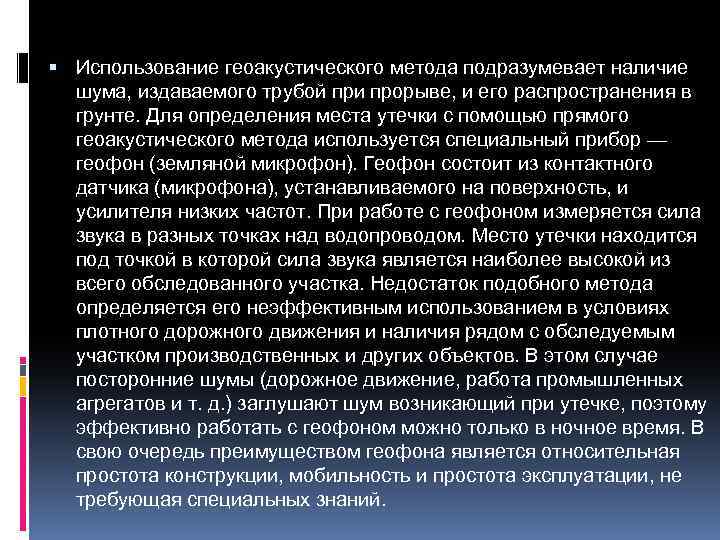

Использование геоакустического метода подразумевает наличие шума, издаваемого трубой при прорыве, и его распространения в грунте. Для определения места утечки с помощью прямого геоакустического метода используется специальный прибор — геофон (земляной микрофон). Геофон состоит из контактного датчика (микрофона), устанавливаемого на поверхность, и усилителя низких частот. При работе с геофоном измеряется сила звука в разных точках над водопроводом. Место утечки находится под точкой в которой сила звука является наиболее высокой из всего обследованного участка. Недостаток подобного метода определяется его неэффективным использованием в условиях плотного дорожного движения и наличия рядом с обследуемым участком производственных и других объектов. В этом случае посторонние шумы (дорожное движение, работа промышленных агрегатов и т. д. ) заглушают шум возникающий при утечке, поэтому эффективно работать с геофоном можно только в ночное время. В свою очередь преимуществом геофона является относительная простота конструкции, мобильность и простота эксплуатации, не требующая специальных знаний.

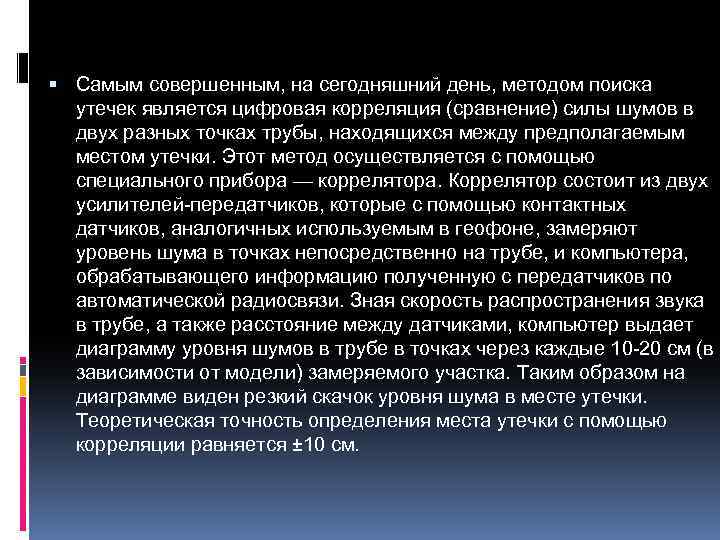

Самым совершенным, на сегодняшний день, методом поиска утечек является цифровая корреляция (сравнение) силы шумов в двух разных точках трубы, находящихся между предполагаемым местом утечки. Этот метод осуществляется с помощью специального прибора — коррелятора. Коррелятор состоит из двух усилителей-передатчиков, которые с помощью контактных датчиков, аналогичных используемым в геофоне, замеряют уровень шума в точках непосредственно на трубе, и компьютера, обрабатывающего информацию полученную с передатчиков по автоматической радиосвязи. Зная скорость распространения звука в трубе, а также расстояние между датчиками, компьютер выдает диаграмму уровня шумов в трубе в точках через каждые 10 -20 см (в зависимости от модели) замеряемого участка. Таким образом на диаграмме виден резкий скачок уровня шума в месте утечки. Теоретическая точность определения места утечки с помощью корреляции равняется ± 10 см.

Нормальная работа водопроводной сети определяется также и своевременной ликвидацией на ней аварий. Авариями на сети считаются повреждения трубопроводов или иных сетевых сооружений, вызывающие полное или частичное прекращение подачи воды потребителю. К авариям относятся и повреждения стенок трубопроводов, выпирание заделки стыков труб, поломка обратных клапанов и другой арматуры и фасонных частей, во время ремонта которых требуется прекращение подачи воды. Повреждения аварийного характера выявляют по провалам грунта, выходу воды на поверхность земли, а также при осмотре колодцев, пожарных гидрантов и пр. Аварийные работы выполняют в экстренном порядке, но после выключения и опорожнения участка трубопровода с повреждением.

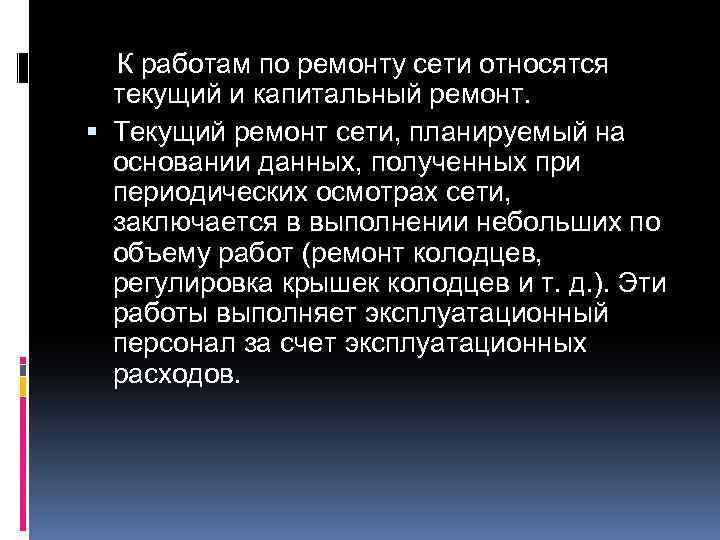

К работам по ремонту сети относятся текущий и капитальный ремонт. Текущий ремонт сети, планируемый на основании данных, полученных при периодических осмотрах сети, заключается в выполнении небольших по объему работ (ремонт колодцев, регулировка крышек колодцев и т. д. ). Эти работы выполняет эксплуатационный персонал за счет эксплуатационных расходов.

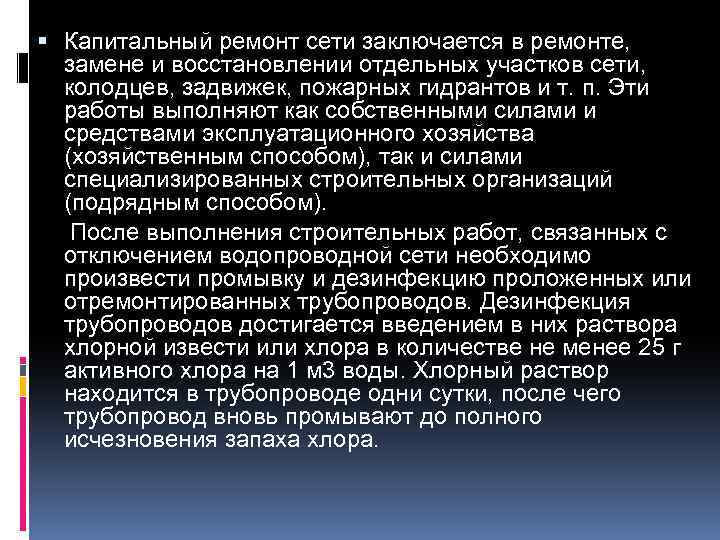

Капитальный ремонт сети заключается в ремонте, замене и восстановлении отдельных участков сети, колодцев, задвижек, пожарных гидрантов и т. п. Эти работы выполняют как собственными силами и средствами эксплуатационного хозяйства (хозяйственным способом), так и силами специализированных строительных организаций (подрядным способом). После выполнения строительных работ, связанных с отключением водопроводной сети необходимо произвести промывку и дезинфекцию проложенных или отремонтированных трубопроводов. Дезинфекция трубопроводов достигается введением в них раствора хлорной извести или хлора в количестве не менее 25 г активного хлора на 1 м 3 воды. Хлорный раствор находится в трубопроводе одни сутки, после чего трубопровод вновь промывают до полного исчезновения запаха хлора.

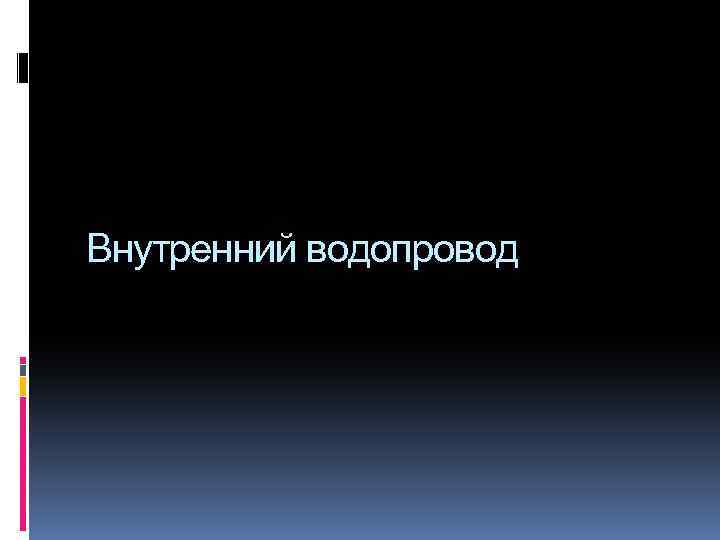

Внутренний водопровод

Внутренний водопровод зданий - это система трубопроводов и устройств, подающих воду внутри зданий, включая ввод водопровода, который находится снаружи. Внутренний водопровод служит для подачи воды из наружной сети водопровода к потребителю В состав внутреннего водопровода входят: 1) трубопроводы и соединительные фасонные детали (фитинги); 2) арматура (краны, смесители, вентили, задвижки и т. д. ); 3) приборы (манометры, водомеры); 4) оборудование (насосы).

Напор Для нормальной работы внутреннего водопровода на вводе в здание должен быть создан такой напор (требуемый), который обеспечит подачу нормативного расхода воды к наиболее высокорасположенному и наиболее удаленному от ввода (диктующему) водоразборному устройству и покроет потери напора на преодоление сопротивлений по пути движения воды. Напор в наружном водопроводе у места присоединения ввода может быть больше, равен или меньше напора, который требуется для внутреннего водопровода. Минимальный напор в наружном водопроводе у места присоединения ввода называют гарантийным. Гарантийный напор не должен быть менее 10 м вод. ст. При периодическом или постоянном недостатке напора в наружном водопроводе до требуемого для здания применяют установки для повышения напора: насосы (постоянно или периодически действующие), водонапорные баки, пневматические установки.

Внутренние водопроводы Внутренний водопровод подразделяется в первую очередь на холодный (В) и горячий (Т) водопровод. В 1 - хозяйственно-питьевой водопровод; В 2 - противопожарный водопровод; В 3 - производственный водопровод (общее обозначение); Т 3 – подающая; Т 4 - циркуляционная.

Внутренние водопроводы классифицируют: - по назначению - хозяйственно - питьевые (для подачи воды к водоразборным кранам, хозяйственно - бытовым приборам), производственные (предназначенные для подачи воды на технологические нужды), противопожарные (обеспечивают подачу воды для целей внутреннего пожаротушения зданий), объединенные (хозяйственно противопожарные, хозяйственно - производственно - противопожарные и прочие); - по месту прокладки магистрального трубопровода - с нижней разводкой (магистральный трубопровод проложен в подвале или на первом этаже) (рис. a); с верхней разводкой (магистральный трубопровод проложен на верхнем техническом этаже или на чердаке) (рис. б); Рис. а - Схема внутреннего противопожарного водопровода с верхней разводкой Рис. б - Схема внутреннего противопожарного водопровода с нижней - по способу обеспечения необходимого напора - без повысительных установок; с повысительными установками (с насосами - повысителями, с водонапорным баком или с гидропневмоустановкой, с запасным резервуаром); - по количеству зон (в зависимости от высоты здания) - беззонные системы или с разделением на зоны (параллельные, последовательные или смешанные); - по конфигурации магистрального трубопровода - кольцевые или тупиковые.

Элементы внутреннего водопровода 1 - ввод; 2 - водомерный узел; 3 - магистральный трубопровод; 4 - стояки; 5 - распределительная сеть этажей; 6 - арматура; 7 - краны квартирного пожаротушения.

Схема внутренних сетей Схема водопроводного ввода: 1 — наружный водопровод; 2 — задвижка; 3 — колодец; 4 — вентили; 5 — дворовая сеть; б — водомер; 7 — контрольный патрубок со сливом; 8 — стояк; 9 — распределительная сеть Водопроводным вводом называют водопроводную линию, которая соединяет наружную и внутреннюю магистральные сети. Соединение к наружной магистральной линии целесообразно выполнять в колодцах, расположенных ближе к зданию. Глубину заложения водопроводного ввода принимают равную глубине заложения наружного магистрального водопровода.

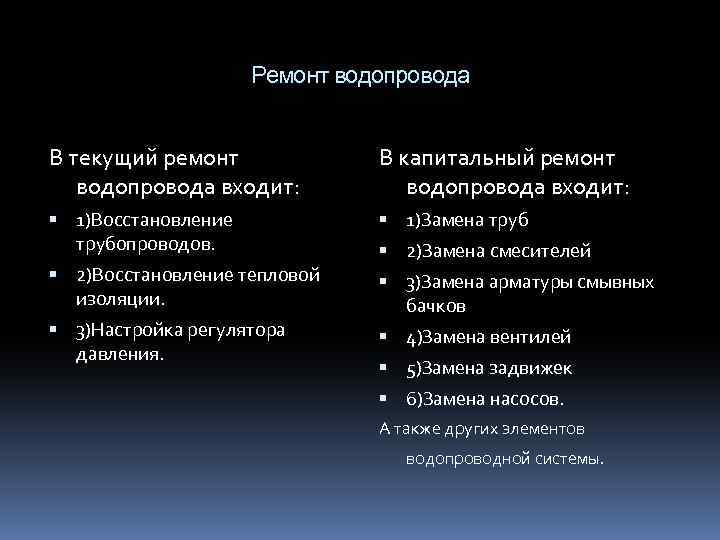

Ремонт водопровода В текущий ремонт водопровода входит: В капитальный ремонт водопровода входит: 1)Восстановление трубопроводов. 1)Замена труб 2)Восстановление тепловой изоляции. 3)Замена арматуры смывных бачков 3)Настройка регулятора давления. 2)Замена смесителей 4)Замена вентилей 5)Замена задвижек 6)Замена насосов. А также других элементов водопроводной системы.

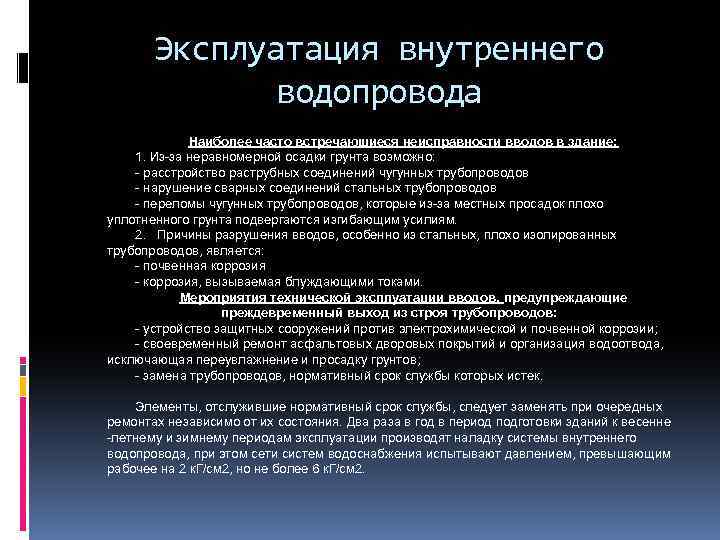

Эксплуатация внутреннего водопровода Наиболее часто встречающиеся неисправности вводов в здание: 1. Из-за неравномерной осадки грунта возможно: - расстройство раструбных соединений чугунных трубопроводов - нарушение сварных соединений стальных трубопроводов - переломы чугунных трубопроводов, которые из-за местных просадок плохо уплотненного грунта подвергаются изгибающим усилиям. 2. Причины разрушения вводов, особенно из стальных, плохо изолированных трубопроводов, является: - почвенная коррозия - коррозия, вызываемая блуждающими токами. Мероприятия технической эксплуатации вводов, предупреждающие преждевременный выход из строя трубопроводов: - устройство защитных сооружений против электрохимической и почвенной коррозии; - своевременный ремонт асфальтовых дворовых покрытий и организация водоотвода, исключающая переувлажнение и просадку грунтов; - замена трубопроводов, нормативный срок службы которых истек. Элементы, отслужившие нормативный срок службы, следует заменять при очередных ремонтах независимо от их состояния. Два раза в год в период подготовки зданий к весенне -летнему и зимнему периодам эксплуатации производят наладку системы внутреннего водопровода, при этом сети систем водоснабжения испытывают давлением, превышающим рабочее на 2 к. Г/см 2, но не более 6 к. Г/см 2.

Горячее водоснабжение

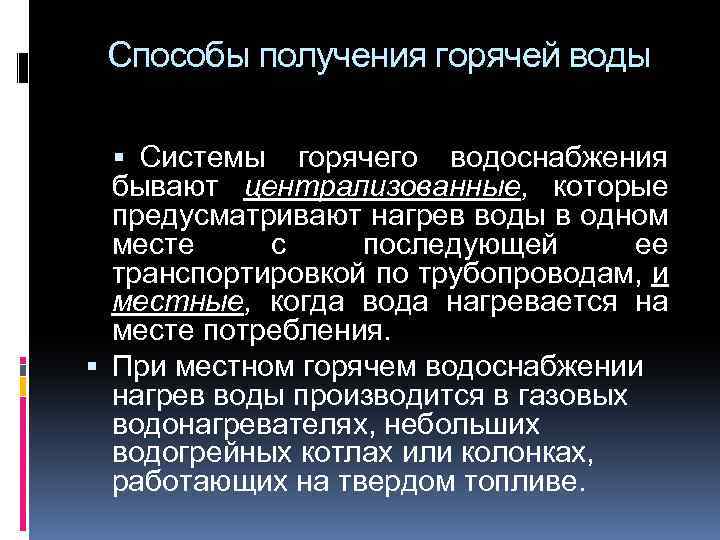

Способы получения горячей воды Системы горячего водоснабжения бывают централизованные, которые предусматривают нагрев воды в одном месте с последующей ее транспортировкой по трубопроводам, и местные, когда вода нагревается на месте потребления. При местном горячем водоснабжении нагрев воды производится в газовых водонагревателях, небольших водогрейных котлах или колонках, работающих на твердом топливе.

Системы централизованного горячего водоснабжения по способу получения горячей воды - с непосредственным нагревом воды в котлах, с нагревом ее в подогревателях с применением теплоносителя (пар, перегретая вода); по способу подачи горячей воды - система без баков-аккумуляторов, обеспечивающая подачу горячей воды потребителям без разрыва струи (под давлением городского водопровода), и система с баками аккумуляторами, обеспечивающая подачу горячей воды потребителям через напорные баки, высота расположения которых создает нужный напор в системе; по способу использования перегретой воды от теплоэлектроцентралей (ТЭЦ) - закрытая система, использующая воду от ТЭЦ в качестве теплоносителя для нагрева воды в подогревателях, и открытая система с непосредственным водоразбором при условии сохранения качества воды, отвечающего требованиям ; по способу движения воды в системе - с естественной циркуляцией под действием гравитационного напора, когда движение горячей воды обусловлено изменением ее плотности вследствие изменения температуры, и с искусственной циркуляцией - побудительной, с помощью циркуляционного насоса.

Эксплуатация систем ГВС Особое внимание следует обращать на исправность установок, обеспечивающих противокоррозионную обработку воды. Следует иметь в виду, что повышение нагреваемой температуры от 50 до 80 ° С увеличивает коррозию трубопроводов на 30— 40%, а также способствует ускоренному образованию накипей. В связи с этим системы водоснабжения оборудуют автоматикой, ограничивающей нагревание воды свыше 60 ° С. 26

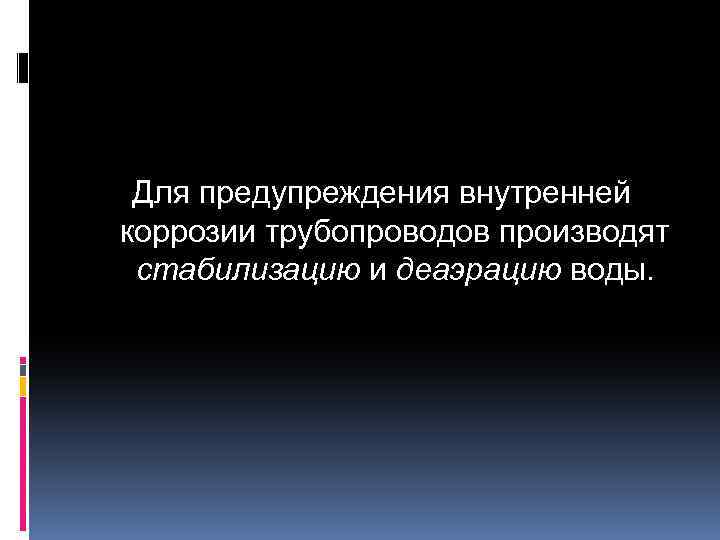

Для предупреждения внутренней коррозии трубопроводов производят стабилизацию и деаэрацию воды.

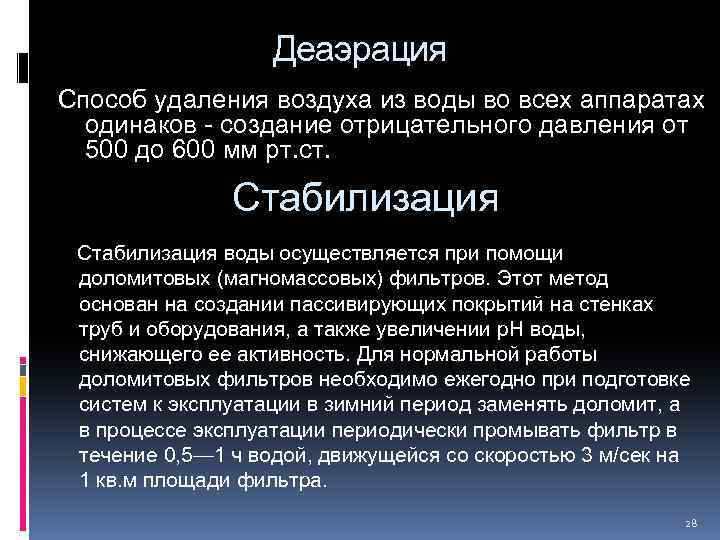

Деаэрация Способ удаления воздуха из воды во всех аппаратах одинаков - создание отрицательного давления от 500 до 600 мм рт. ст. Стабилизация воды осуществляется при помощи доломитовых (магномассовых) фильтров. Этот метод основан на создании пассивирующих покрытий на стенках труб и оборудования, а также увеличении р. Н воды, снижающего ее активность. Для нормальной работы доломитовых фильтров необходимо ежегодно при подготовке систем к эксплуатации в зимний период заменять доломит, а в процессе эксплуатации периодически промывать фильтр в течение 0, 5— 1 ч водой, движущейся со скоростью 3 м/сек на 1 кв. м площади фильтра. 28

Неисправности систем ГВС Неисправности, выявленные в процессе эксплуатации, устраняют аварийно-диспетчерские службы или обслуживающий персонал эксплуатирующей организации. Наиболее часто наблюдаются следующие неисправности: - Отклонение температуры воды у водоразборных точек от нормативных значений при засорах нижней части стояков. Для устранения дефекта надо прочистить стояк. Этот же дефект может появиться вследствие плохого регулирования системы с тупиковой разводкой. Чтобы не было большой разности температуры воды у водоразборных кранов, надо отрегулировать расход воды по стоякам. - Коррозия трубопроводов и змеевиков водонагревателей. Такие дефекты устраняют заменой вышедших из строя элементов, предварительно обеспечив нормальную химическую водоочистку подогреваемой воды. - Утечки воды, которые, как правило, происходят из-за неплотностей в резьбовых соединениях, плохой регулировки кранов и смесителей наличия поврежденных участков трубопроводов.
