Техническая эксплуатация Компоненты системы Технические данные Контроль АТСЭ

Техническая эксплуатация Компоненты системы Технические данные Контроль АТСЭ Coral Возможности системы

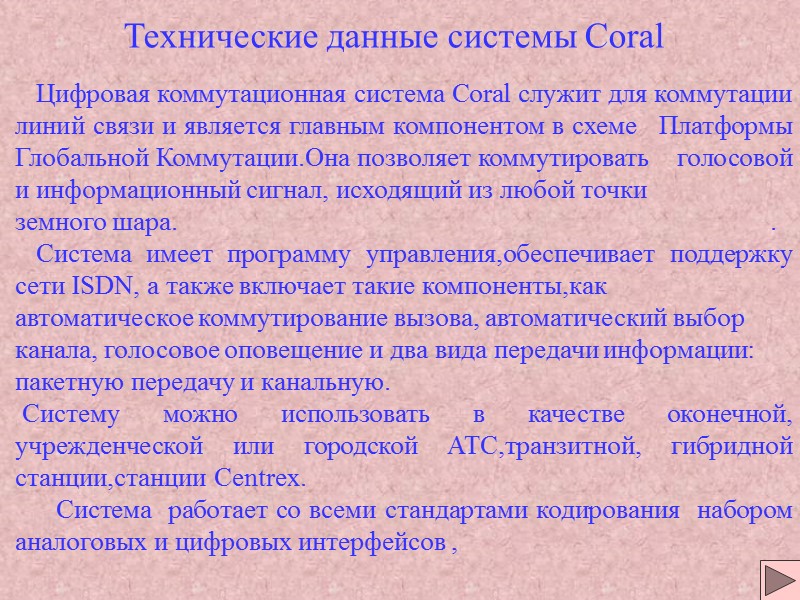

Технические данные системы Coral Цифровая коммутационная система Coral служит для коммутации линий связи и является главным компонентом в схеме Платформы Глобальной Коммутации.Она позволяет коммутировать голосовой и информационный сигнал, исходящий из любой точки земного шара. . Система имеет программу управления,обеспечивает поддержку сети ISDN, а также включает такие компоненты,как автоматическое коммутирование вызова, автоматический выбор канала, голосовое оповещение и два вида передачи информации: пакетную передачу и канальную. Систему можно использовать в качестве оконечной, учрежденческой или городской АТС,транзитной, гибридной станции,станции Centrex. Система работает со всеми стандартами кодирования набором аналоговых и цифровых интерфейсов ,

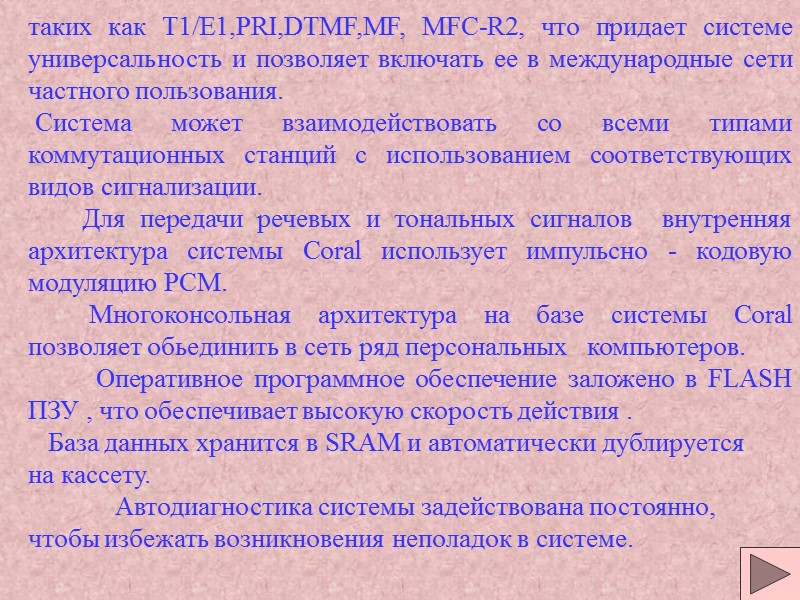

таких как T1/E1,PRI,DTMF,MF, MFC-R2, что придает системе универсальность и позволяет включать ее в международные сети частного пользования. Система может взаимодействовать со всеми типами коммутационных станций с использованием соответствующих видов сигнализации. Для передачи речевых и тональных сигналов внутренняя архитектура системы Coral использует импульсно - кодовую модуляцию PCM. Многоконсольная архитектура на базе системы Coral позволяет обьединить в сеть ряд персональных компьютеров. Оперативное программное обеспечение заложено в FLASH ПЗУ , что обеспечивает высокую скорость действия . База данных хранится в SRAM и автоматически дублируется на кассету. Автодиагностика системы задействована постоянно, чтобы избежать возникновения неполадок в системе.

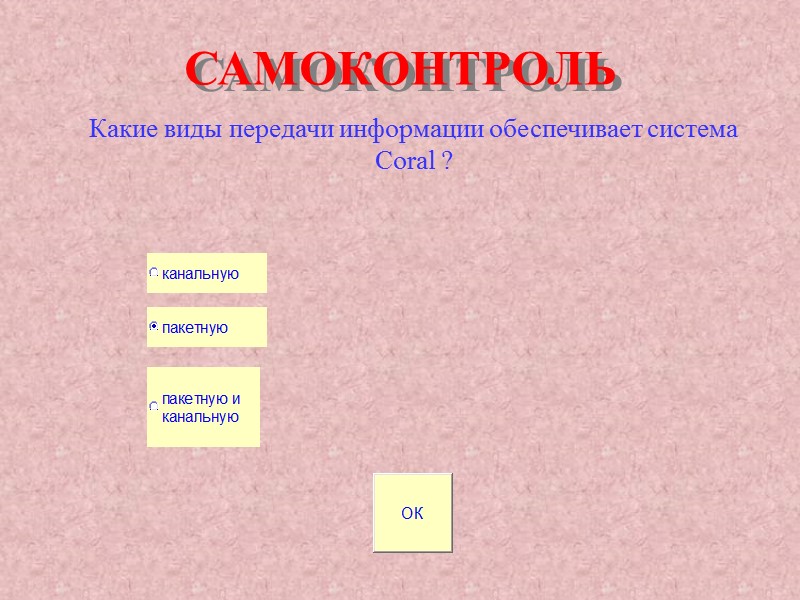

САМОКОНТРОЛЬ Какие виды передачи информации обеспечивает система Coral ?

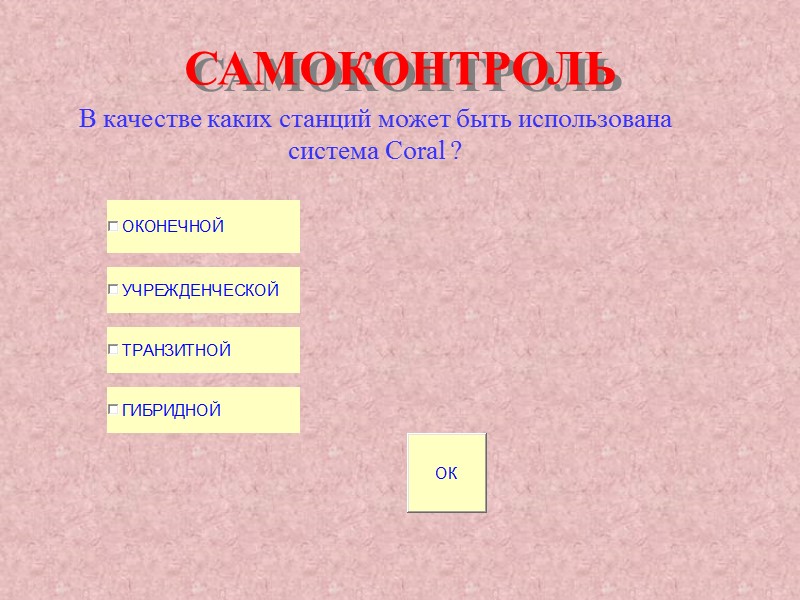

САМОКОНТРОЛЬ В качестве каких станций может быть использована система Coral ?

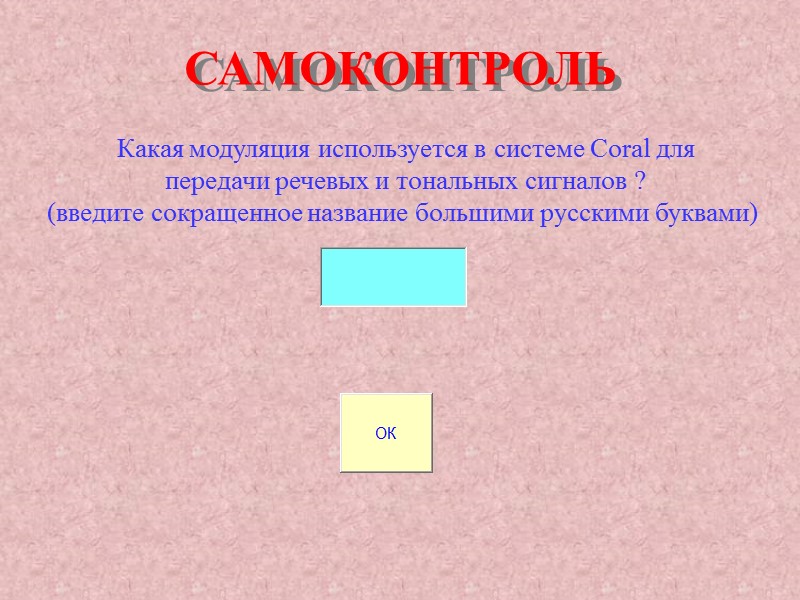

САМОКОНТРОЛЬ Какая модуляция используется в системе Coral для передачи речевых и тональных сигналов ? (введите сокращенное название большими русскими буквами)

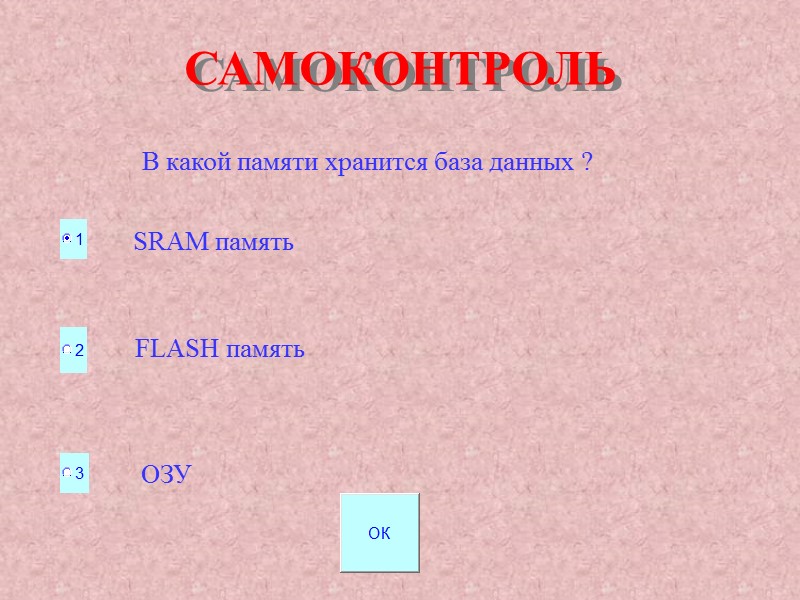

САМОКОНТРОЛЬ В какой памяти хранится база данных ? FLASH память SRAM память ОЗУ

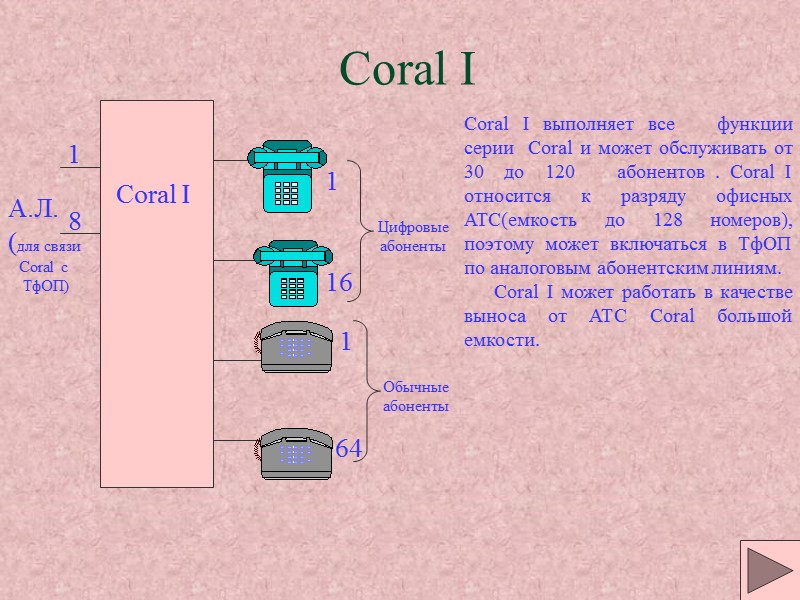

Coral I 1 8 А.Л. Coral I 1 16 1 64 (для связи Coral с ТфОП) Цифровые абоненты Обычные абоненты Coral I выполняет все функции серии Coral и может обслуживать от 30 до 120 абонентов . Coral I относится к разряду офисных АТС(емкость до 128 номеров), поэтому может включаться в ТфОП по аналоговым абонентским линиям. Coral I может работать в качестве выноса от АТС Coral большой емкости.

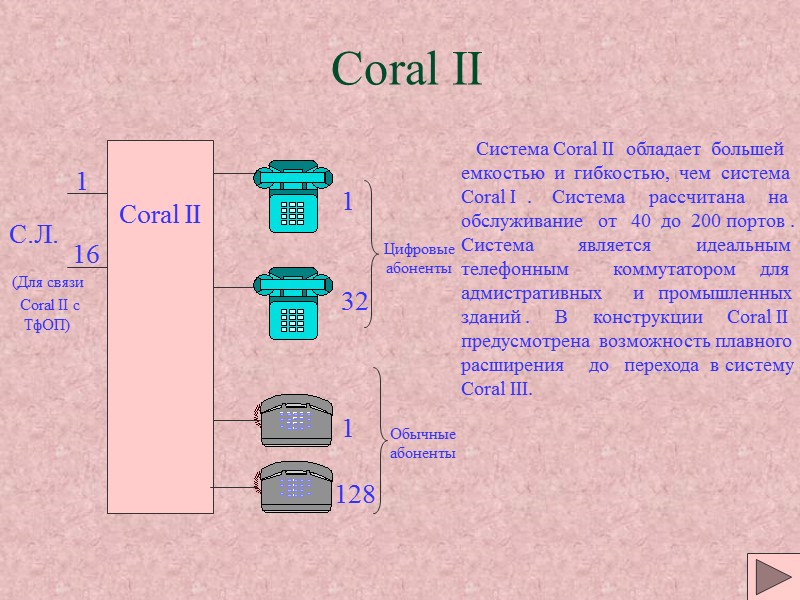

Coral II Coral II 1 16 1 32 1 128 С.Л. (Для связи Coral II с ТфОП) Цифровые абоненты Обычные абоненты Система Coral II обладает большей емкостью и гибкостью, чем система Coral I . Система рассчитана на обслуживание от 40 до 200 портов . Система является идеальным телефонным коммутатором для адмистративных и промышленных зданий . В конструкции Coral II предусмотрена возможность плавного расширения до перехода в систему Coral III.

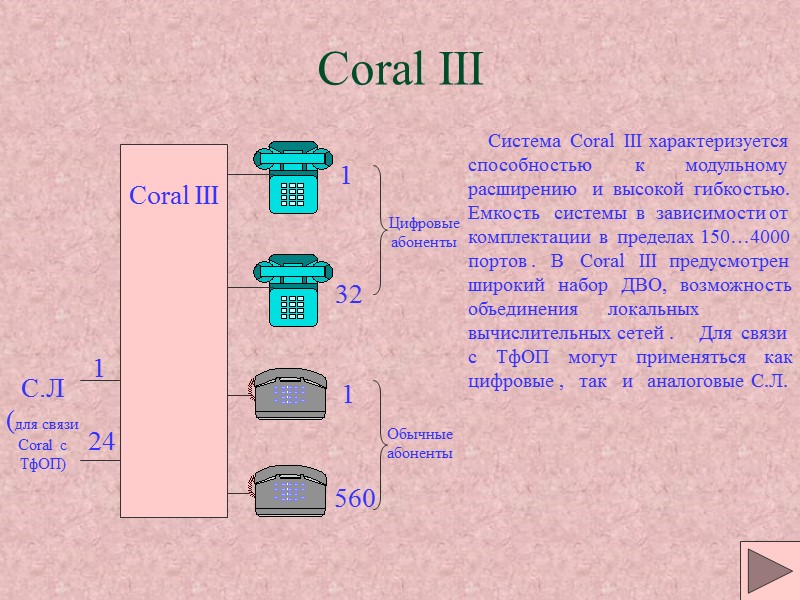

Coral III Coral III 1 32 1 560 1 24 С.Л (для связи Coral с ТфОП) Цифровые абоненты Обычные абоненты Система Coral III характеризуется способностью к модульному расширению и высокой гибкостью. Емкость системы в зависимости от комплектации в пределах 150…4000 портов . В Coral III предусмотрен широкий набор ДВО, возможность объединения локальных вычислительных сетей . Для связи с ТфОП могут применяться как цифровые , так и аналоговые С.Л.

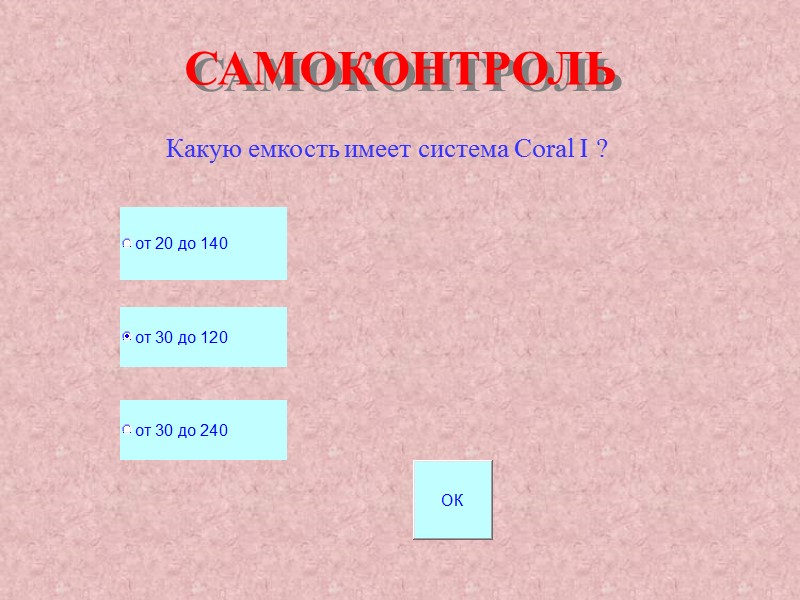

САМОКОНТРОЛЬ Какую емкость имеет система Coral I ?

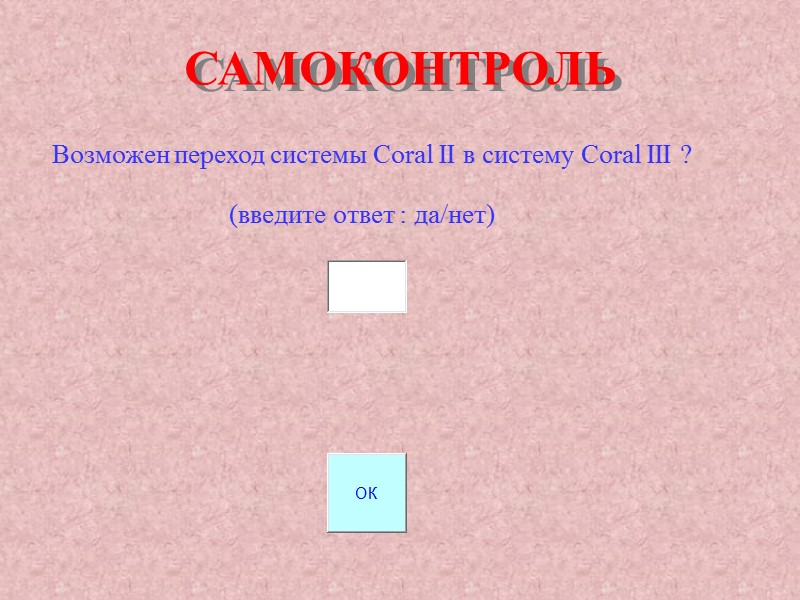

САМОКОНТРОЛЬ Возможен переход системы Coral II в систему Coral III ? (введите ответ : да/нет)

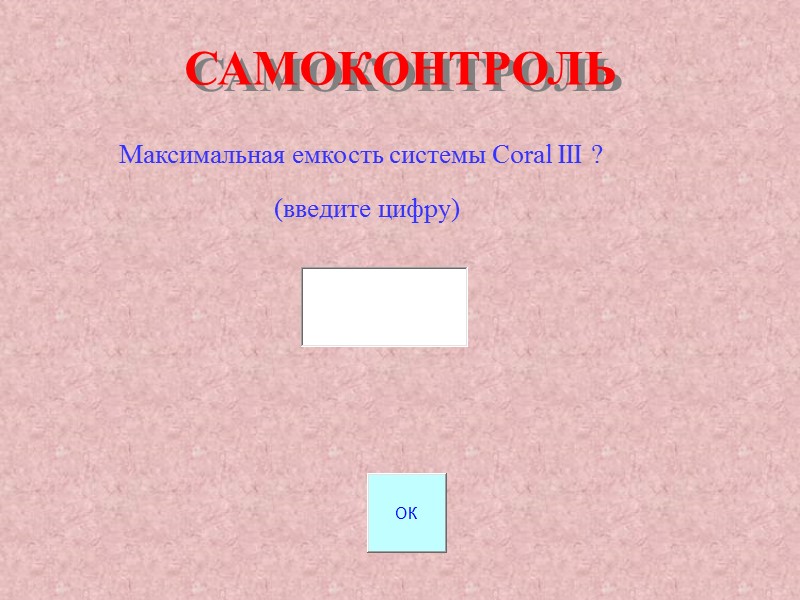

САМОКОНТРОЛЬ Максимальная емкость системы Coral III ? (введите цифру)

Возможности системы План нумерации Использование Coral Системы сигнализации DSS1 QSIG E&M

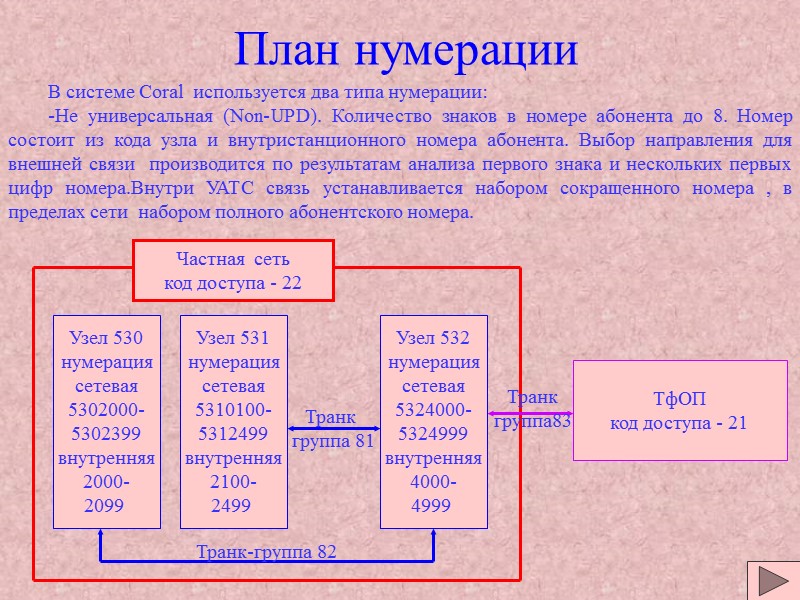

План нумерации В системе Coral используется два типа нумерации: -Не универсальная (Non-UPD). Количество знаков в номере абонента до 8. Номер состоит из кода узла и внутристанционного номера абонента. Выбор направления для внешней связи производится по результатам анализа первого знака и нескольких первых цифр номера.Внутри УАТС связь устанавливается набором сокращенного номера , в пределах сети набором полного абонентского номера. Частная сеть код доступа - 22 ТфОП код доступа - 21 Транк группа83

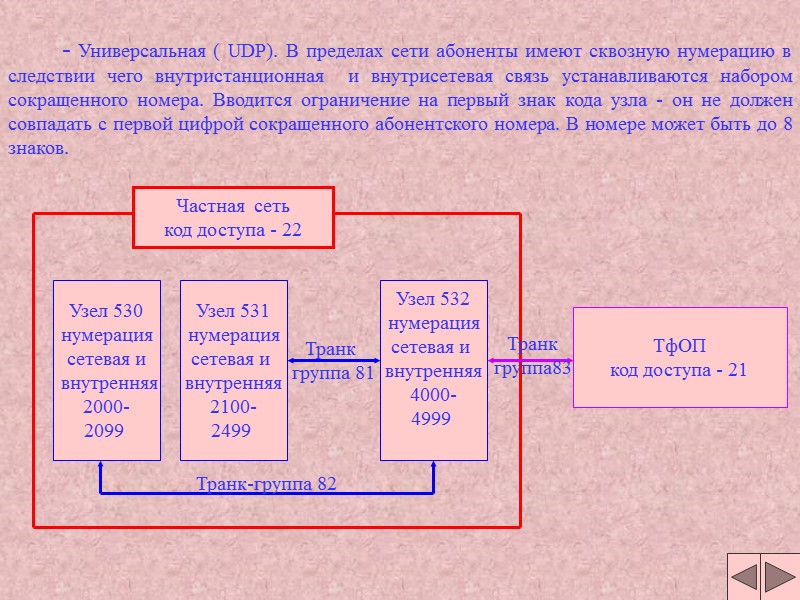

- Универсальная ( UDP). В пределах сети абоненты имеют сквозную нумерацию в следствии чего внутристанционная и внутрисетевая связь устанавливаются набором сокращенного номера. Вводится ограничение на первый знак кода узла - он не должен совпадать с первой цифрой сокращенного абонентского номера. В номере может быть до 8 знаков.

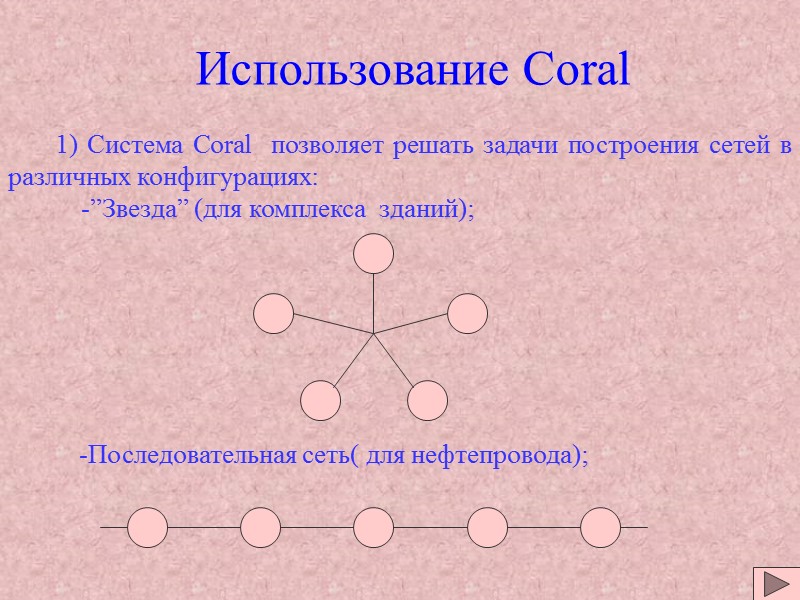

Использование Coral 1) Система Coral позволяет решать задачи построения сетей в различных конфигурациях: -”Звезда” (для комплекса зданий); -Последовательная сеть( для нефтепровода);

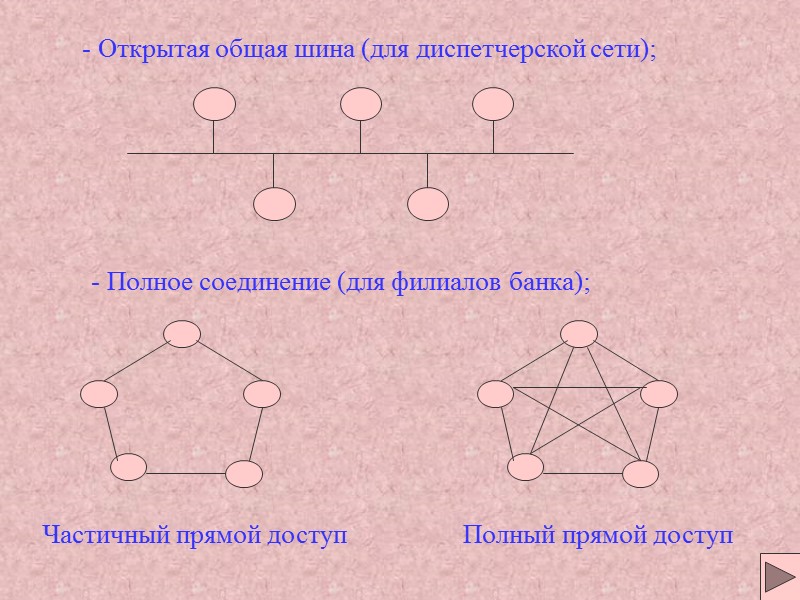

- Открытая общая шина (для диспетчерской сети); - Полное соединение (для филиалов банка); Полный прямой доступ Частичный прямой доступ

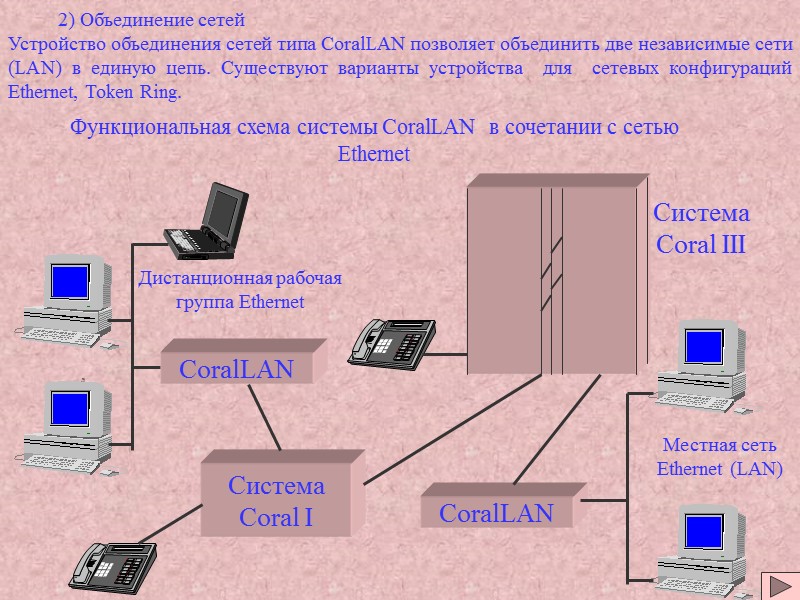

2) Объединение сетей Устройство объединения сетей типа CoralLAN позволяет объединить две независимые сети (LAN) в единую цепь. Существуют варианты устройства для сетевых конфигураций Ethernet, Token Ring. Функциональная схема системы CoralLAN в сочетании с сетью Ethernet

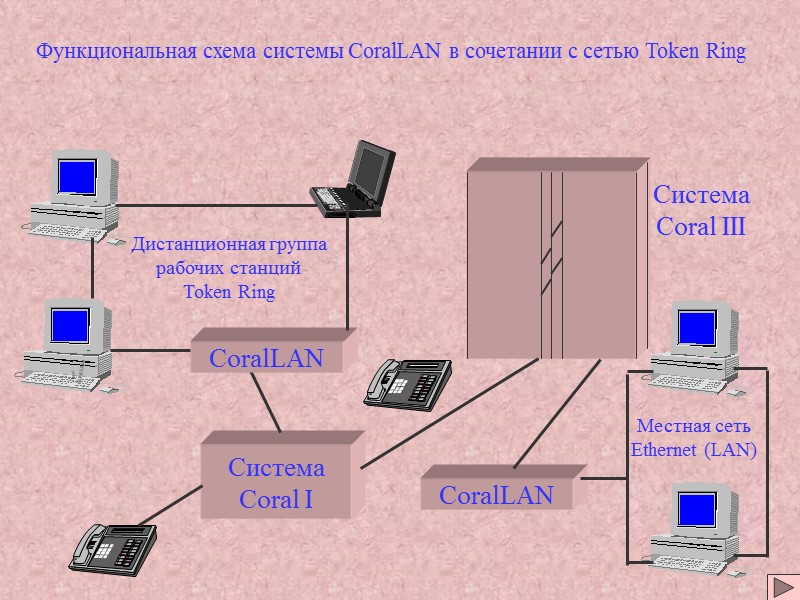

Функциональная схема системы CoralLAN в сочетании с сетью Token Ring Система Coral I CoralLAN Дистанционная группа рабочих станций Token Ring CoralLAN Система Coral III Местная сеть Ethernet (LAN)

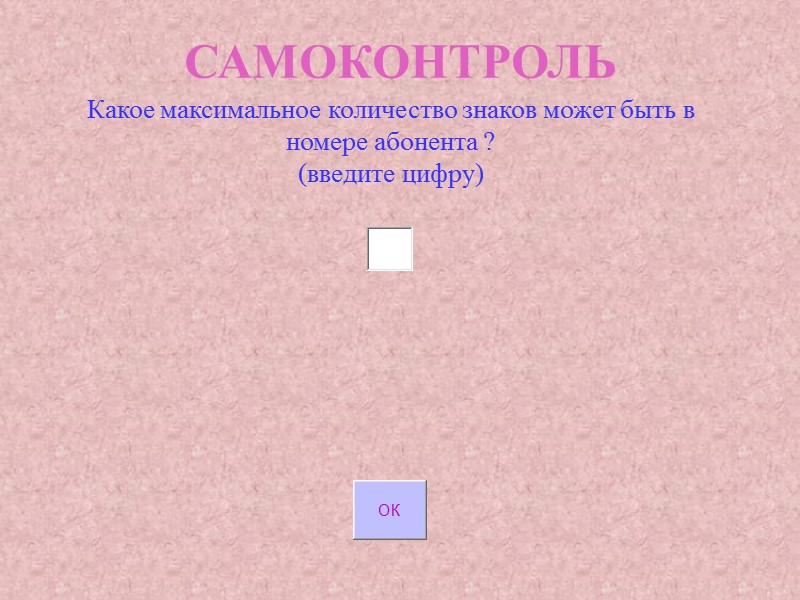

САМОКОНТРОЛЬ Какое максимальное количество знаков может быть в номере абонента ? (введите цифру)

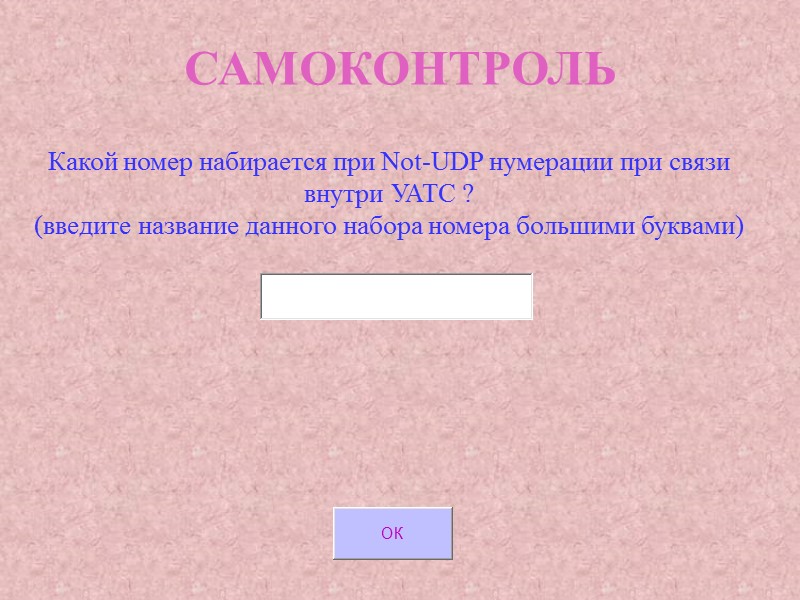

САМОКОНТРОЛЬ Какой номер набирается при Not-UDP нумерации при связи внутри УАТС ? (введите название данного набора номера большими буквами)

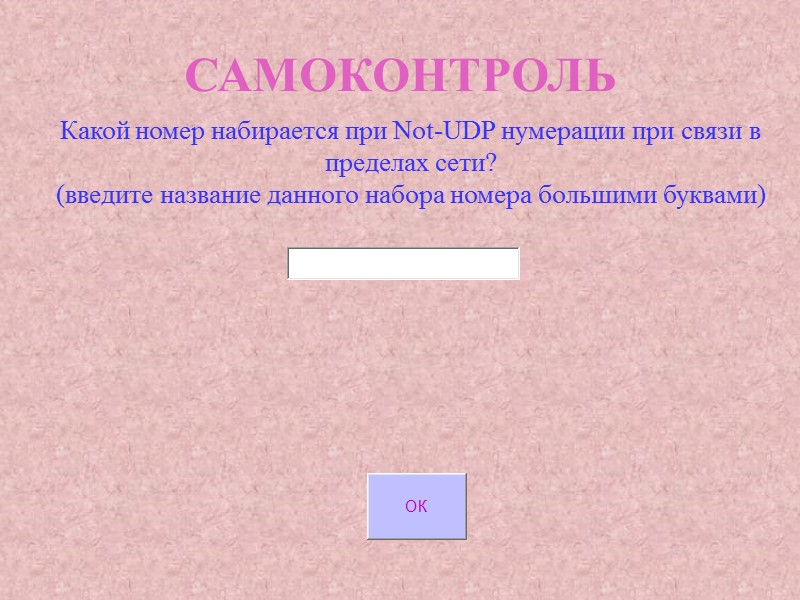

САМОКОНТРОЛЬ Какой номер набирается при Not-UDP нумерации при связи в пределах сети? (введите название данного набора номера большими буквами)

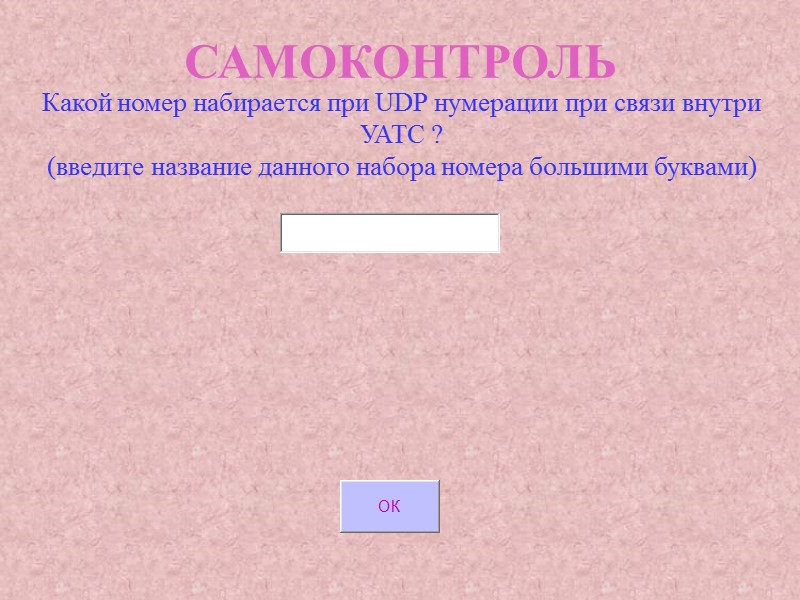

САМОКОНТРОЛЬ Какой номер набирается при UDP нумерации при связи внутри УАТС ? (введите название данного набора номера большими буквами)

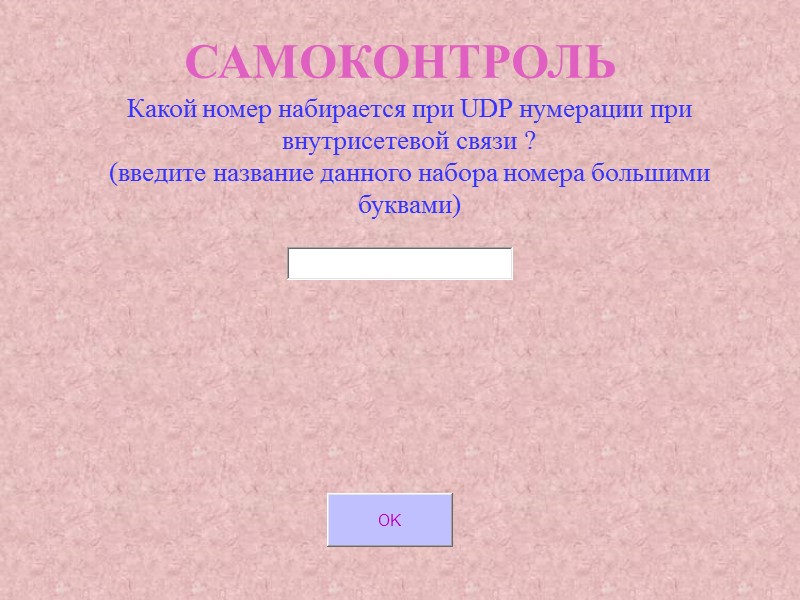

САМОКОНТРОЛЬ Какой номер набирается при UDP нумерации при внутрисетевой связи ? (введите название данного набора номера большими буквами)

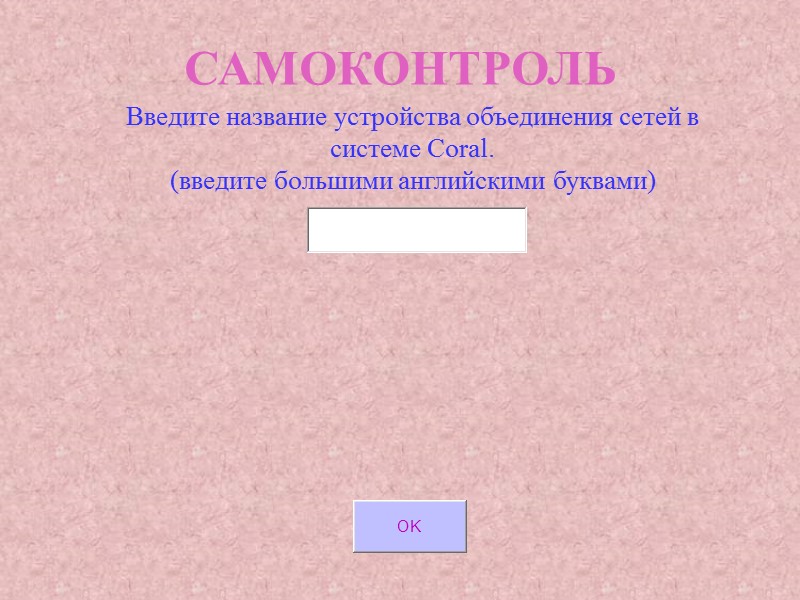

САМОКОНТРОЛЬ Введите название устройства объединения сетей в системе Coral. (введите большими английскими буквами)

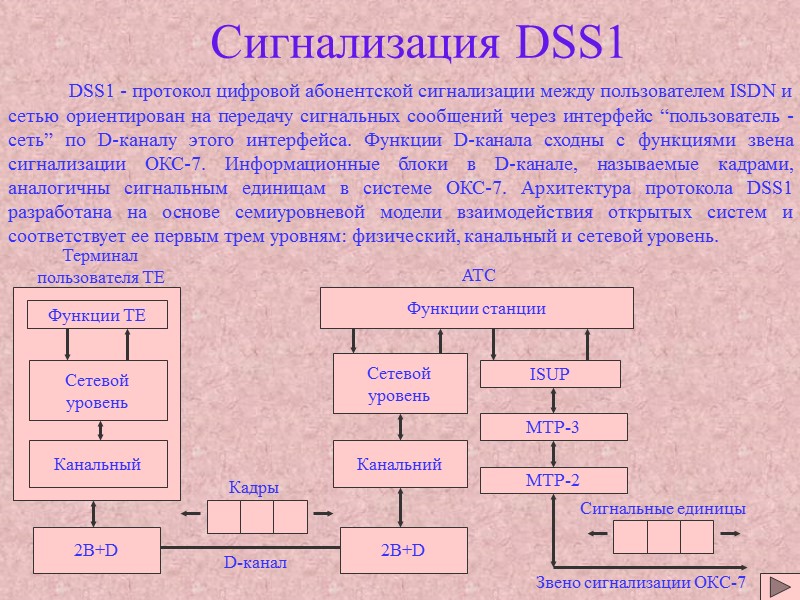

Сигнализация DSS1 DSS1 - протокол цифровой абонентской сигнализации между пользователем ISDN и сетью ориентирован на передачу сигнальных сообщений через интерфейс “пользователь -сеть” по D-каналу этого интерфейса. Функции D-канала сходны с функциями звена сигнализации ОКС-7. Информационные блоки в D-канале, называемые кадрами, аналогичны сигнальным единицам в системе ОКС-7. Архитектура протокола DSS1 разработана на основе семиуровневой модели взаимодействия открытых систем и соответствует ее первым трем уровням: физический, канальный и сетевой уровень.

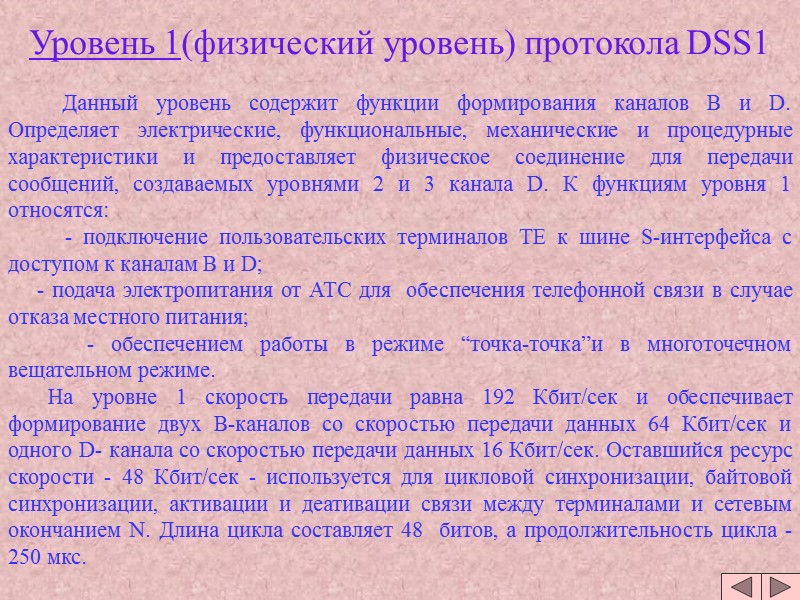

Уровень 1(физический уровень) протокола DSS1 Данный уровень содержит функции формирования каналов B и D. Определяет электрические, функциональные, механические и процедурные характеристики и предоставляет физическое соединение для передачи сообщений, создаваемых уровнями 2 и 3 канала D. К функциям уровня 1 относятся: - подключение пользовательских терминалов ТЕ к шине S-интерфейса с доступом к каналам B и D; - подача электропитания от АТС для обеспечения телефонной связи в случае отказа местного питания; - обеспечением работы в режиме “точка-точка”и в многоточечном вещательном режиме. На уровне 1 скорость передачи равна 192 Кбит/сек и обеспечивает формирование двух B-каналов со скоростью передачи данных 64 Кбит/сек и одного D- канала со скоростью передачи данных 16 Кбит/сек. Оставшийся ресурс скорости - 48 Кбит/сек - используется для цикловой синхронизации, байтовой синхронизации, активации и деативации связи между терминалами и сетевым окончанием N. Длина цикла составляет 48 битов, а продолжительность цикла - 250 мкс.

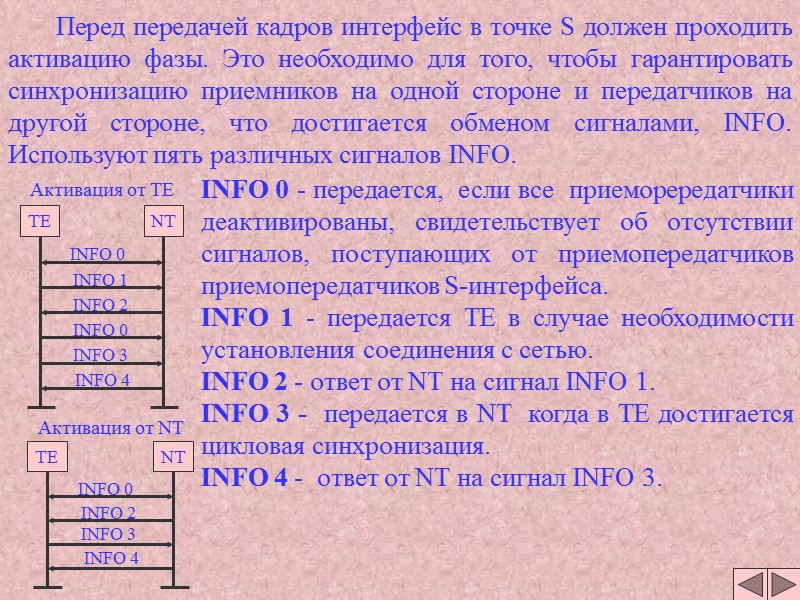

Перед передачей кадров интерфейс в точке S должен проходить активацию фазы. Это необходимо для того, чтобы гарантировать синхронизацию приемников на одной стороне и передатчиков на другой стороне, что достигается обменом сигналами, INFO. Используют пять различных сигналов INFO. INFO 0 - передается, если все приеморередатчики деактивированы, свидетельствует об отсутствии сигналов, поступающих от приемопередатчиков приемопередатчиков S-интерфейса. INFO 1 - передается ТЕ в случае необходимости установления соединения с сетью. INFO 2 - ответ от NT на сигнал INFO 1. INFO 3 - передается в NT когда в ТЕ достигается цикловая синхронизация. INFO 4 - ответ от NT на сигнал INFO 3.

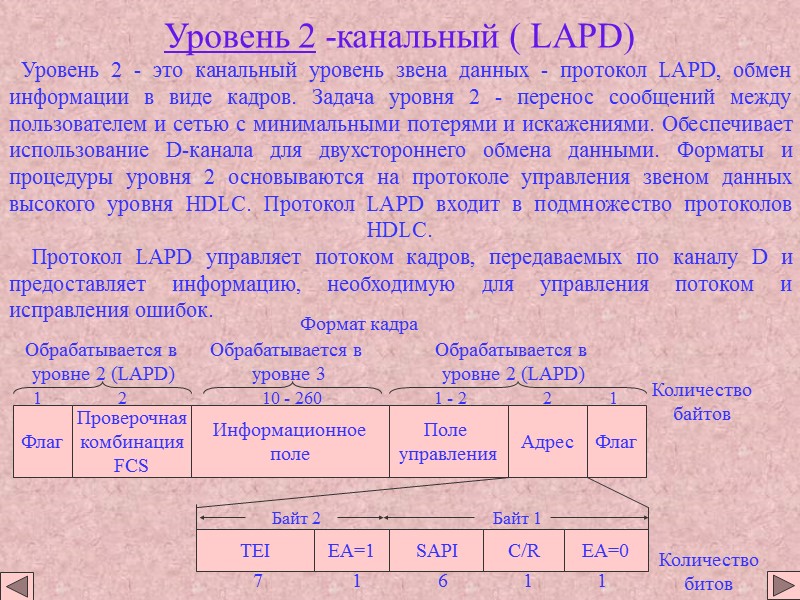

Уровень 2 -канальный ( LAPD) Уровень 2 - это канальный уровень звена данных - протокол LAPD, обмен информации в виде кадров. Задача уровня 2 - перенос сообщений между пользователем и сетью с минимальными потерями и искажениями. Обеспечивает использование D-канала для двухстороннего обмена данными. Форматы и процедуры уровня 2 основываются на протоколе управления звеном данных высокого уровня HDLC. Протокол LAPD входит в подмножество протоколов HDLC. Протокол LAPD управляет потоком кадров, передаваемых по каналу D и предоставляет информацию, необходимую для управления потоком и исправления ошибок. Формат кадра

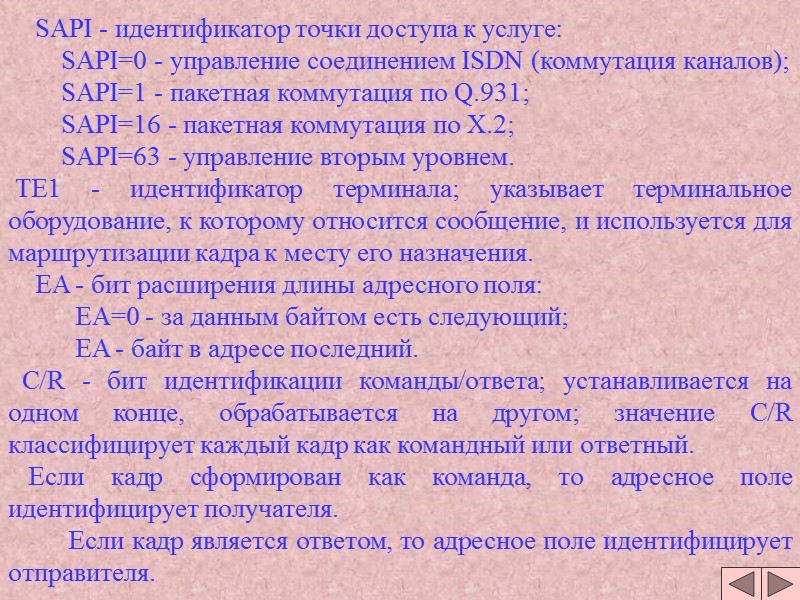

SAPI - идентификатор точки доступа к услуге: SAPI=0 - управление соединением ISDN (коммутация каналов); SAPI=1 - пакетная коммутация по Q.931; SAPI=16 - пакетная коммутация по X.2; SAPI=63 - управление вторым уровнем. TE1 - идентификатор терминала; указывает терминальное оборудование, к которому относится сообщение, и используется для маршрутизации кадра к месту его назначения. EA - бит расширения длины адресного поля: EA=0 - за данным байтом есть следующий; EA - байт в адресе последний. C/R - бит идентификации команды/ответа; устанавливается на одном конце, обрабатывается на другом; значение C/R классифицирует каждый кадр как командный или ответный. Если кадр сформирован как команда, то адресное поле идентифицирует получателя. Если кадр является ответом, то адресное поле идентифицирует отправителя.

Поле управления указывает тип передаваемого кадра. Существует три категории форматов: (I - формат) - информационные кадры (S - формат) - управляющие кадры; (U - формат) - ненумерованные (передача без подтверждения). FCS - поле проверочной комбинации кадра. Используется порождающий полином x^16+x^12+x^5+1. Для формирования используются биты между последним битом флага и первым FCS, т. е. поля: адреса, управления, информационное.

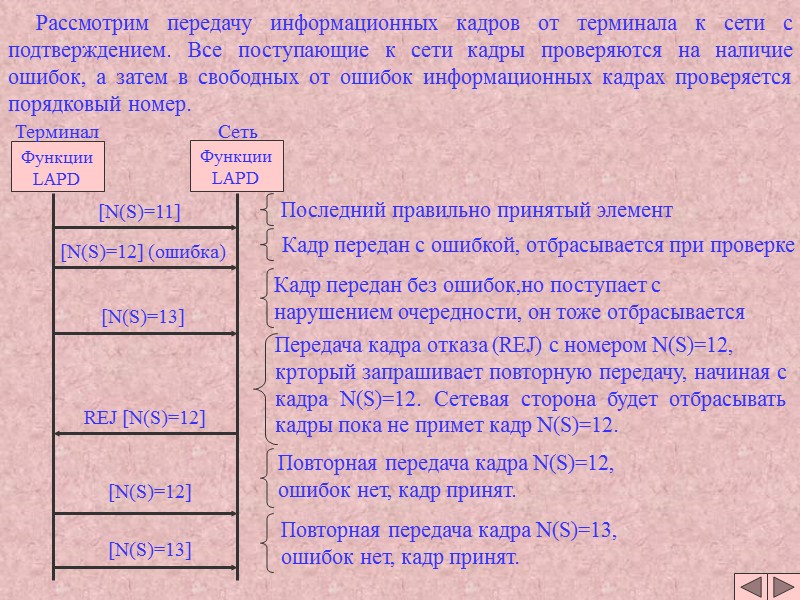

Рассмотрим передачу информационных кадров от терминала к сети с подтверждением. Все поступающие к сети кадры проверяются на наличие ошибок, а затем в свободных от ошибок информационных кадрах проверяется порядковый номер. Последний правильно принятый элемент Кадр передан с ошибкой, отбрасывается при проверке Кадр передан без ошибок,но поступает с нарушением очередности, он тоже отбрасывается Повторная передача кадра N(S)=12, ошибок нет, кадр принят. Повторная передача кадра N(S)=13, ошибок нет, кадр принят. Терминал Сеть Передача кадра отказа (REJ) с номером N(S)=12, крторый запрашивает повторную передачу, начиная с кадра N(S)=12. Сетевая сторона будет отбрасывать кадры пока не примет кадр N(S)=12. [N(S)=11] [N(S)=12] (ошибка) [N(S)=13] REJ [N(S)=12] [N(S)=12] [N(S)=13]

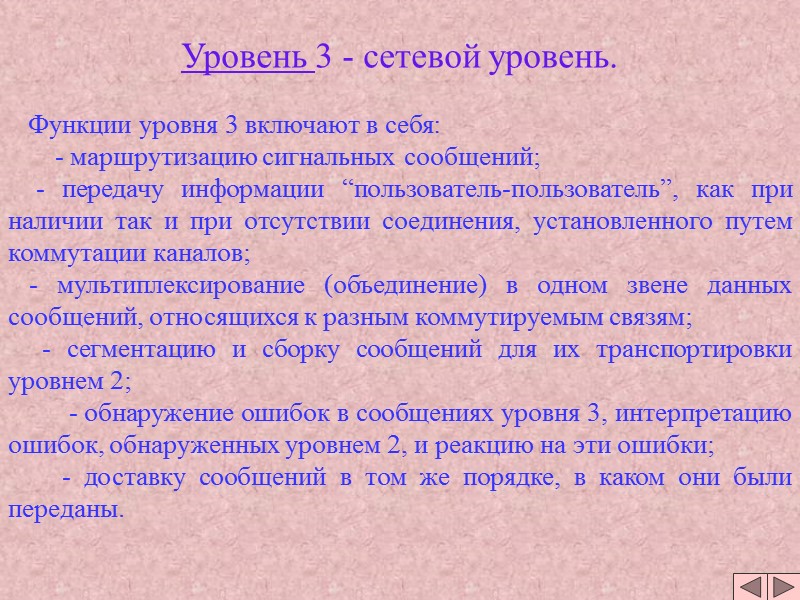

Уровень 3 - сетевой уровень. Функции уровня 3 включают в себя: - маршрутизацию сигнальных сообщений; - передачу информации “пользователь-пользователь”, как при наличии так и при отсутствии соединения, установленного путем коммутации каналов; - мультиплексирование (объединение) в одном звене данных сообщений, относящихся к разным коммутируемым связям; - сегментацию и сборку сообщений для их транспортировки уровнем 2; - обнаружение ошибок в сообщениях уровня 3, интерпретацию ошибок, обнаруженных уровнем 2, и реакцию на эти ошибки; - доставку сообщений в том же порядке, в каком они были переданы.

Форматы сообщений сетевого уровня Для всех сообщений уровня 3 используется общий формат. Любое сообщение обязательно должно содержать: дискриминатор протокола, метку соединения и тип сообщения. Обязательность/необязательность других информационных сообщений зависит от типа сообщения.

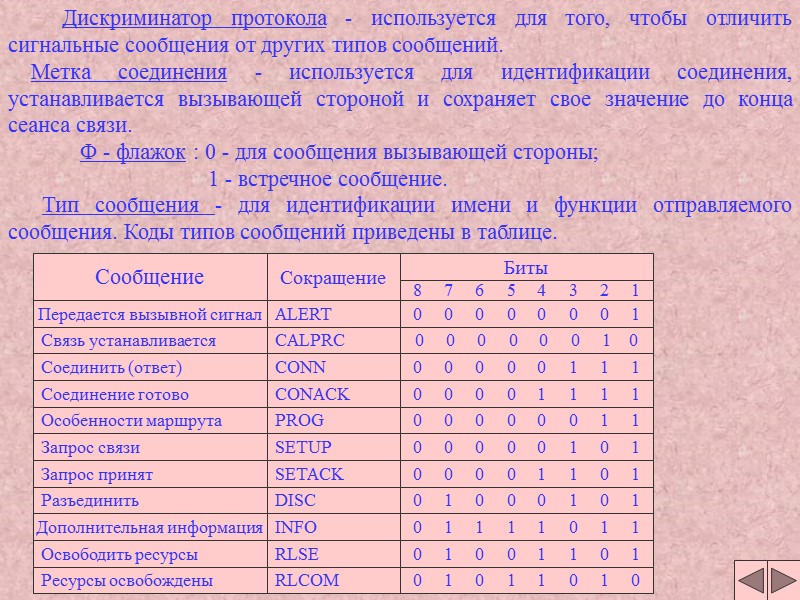

Дискриминатор протокола - используется для того, чтобы отличить сигнальные сообщения от других типов сообщений. Метка соединения - используется для идентификации соединения, устанавливается вызывающей стороной и сохраняет свое значение до конца сеанса связи. Ф - флажок : 0 - для сообщения вызывающей стороны; 1 - встречное сообщение. Тип сообщения - для идентификации имени и функции отправляемого сообщения. Коды типов сообщений приведены в таблице.

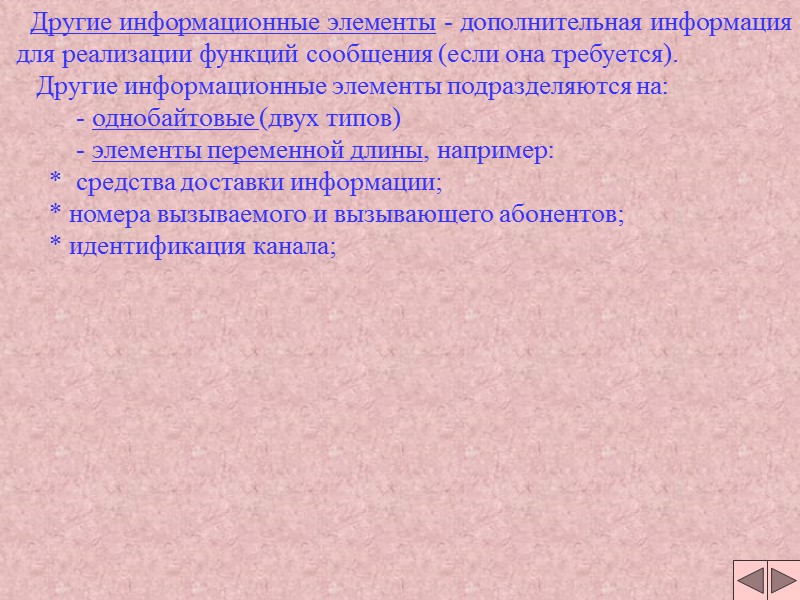

Другие информационные элементы - дополнительная информация для реализации функций сообщения (если она требуется). Другие информационные элементы подразделяются на: - однобайтовые (двух типов) - элементы переменной длины, например: * средства доставки информации; * номера вызываемого и вызывающего абонентов; * идентификация канала;

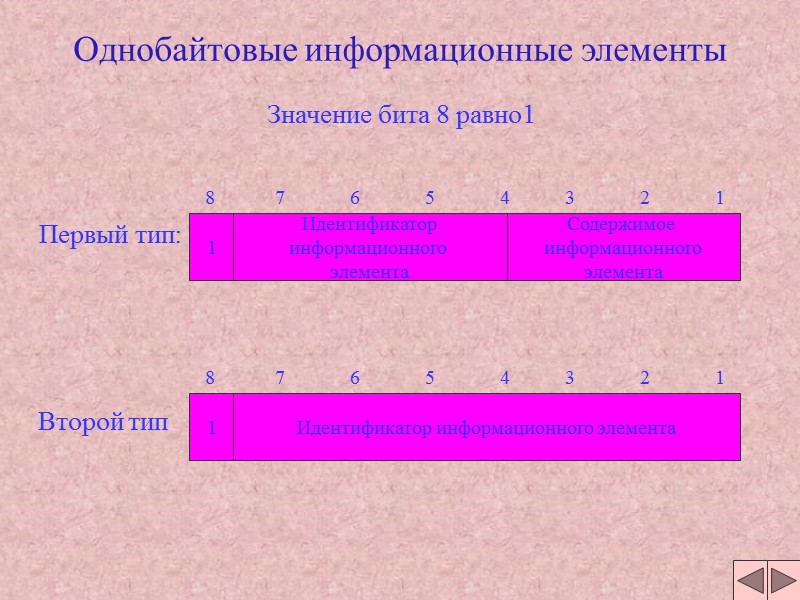

Однобайтовые информационные элементы Первый тип: Второй тип Значение бита 8 равно1

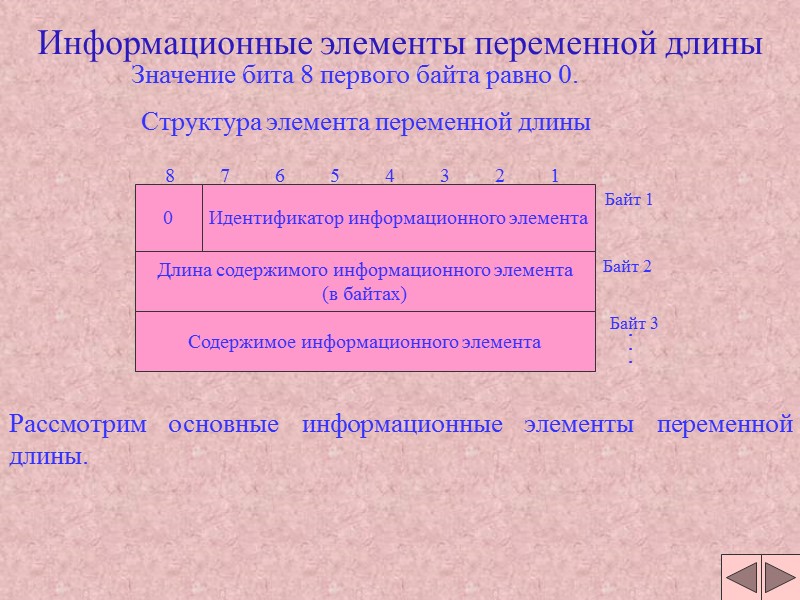

Информационные элементы переменной длины Структура элемента переменной длины Рассмотрим основные информационные элементы переменной длины. Значение бита 8 первого байта равно 0.

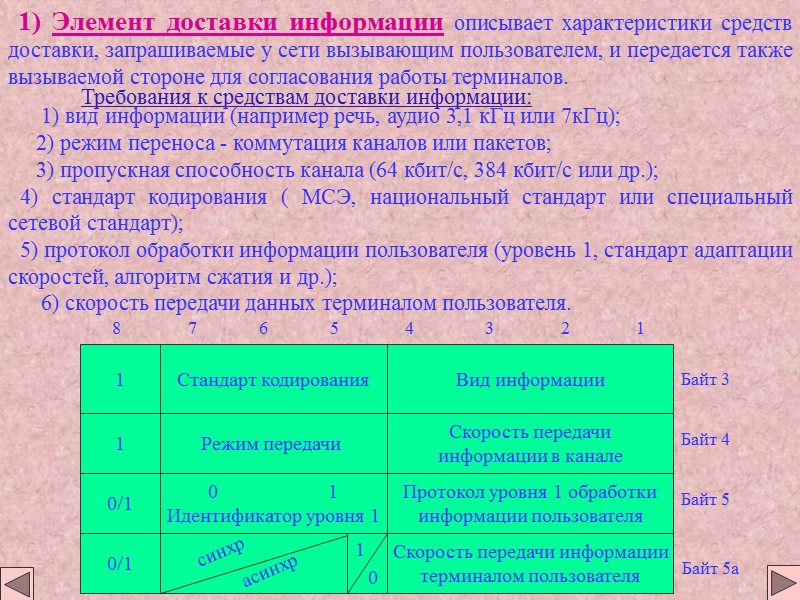

Требования к средствам доставки информации: 1) вид информации (например речь, аудио 3,1 кГц или 7кГц); 2) режим переноса - коммутация каналов или пакетов; 3) пропускная способность канала (64 кбит/с, 384 кбит/с или др.); 4) стандарт кодирования ( МСЭ, национальный стандарт или специальный сетевой стандарт); 5) протокол обработки информации пользователя (уровень 1, стандарт адаптации скоростей, алгоритм сжатия и др.); 6) скорость передачи данных терминалом пользователя. 1) Элемент доставки информации описывает характеристики средств доставки, запрашиваемые у сети вызывающим пользователем, и передается также вызываемой стороне для согласования работы терминалов.

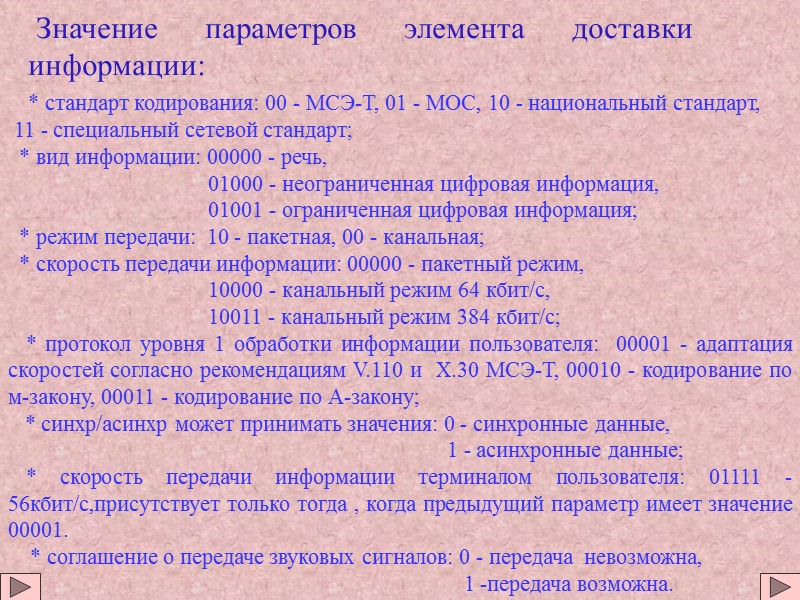

Значение параметров элемента доставки информации: * стандарт кодирования: 00 - МСЭ-Т, 01 - МОС, 10 - национальный стандарт, 11 - специальный сетевой стандарт; * вид информации: 00000 - речь, 01000 - неограниченная цифровая информация, 01001 - ограниченная цифровая информация; * режим передачи: 10 - пакетная, 00 - канальная; * скорость передачи информации: 00000 - пакетный режим, 10000 - канальный режим 64 кбит/с, 10011 - канальный режим 384 кбит/с; * протокол уровня 1 обработки информации пользователя: 00001 - адаптация скоростей согласно рекомендациям V.110 и X.30 МСЭ-Т, 00010 - кодирование по м-закону, 00011 - кодирование по А-закону; * синхр/асинхр может принимать значения: 0 - синхронные данные, 1 - асинхронные данные; * скорость передачи информации терминалом пользователя: 01111 - 56кбит/с,присутствует только тогда , когда предыдущий параметр имеет значение 00001. * соглашение о передаче звуковых сигналов: 0 - передача невозможна, 1 -передача возможна.

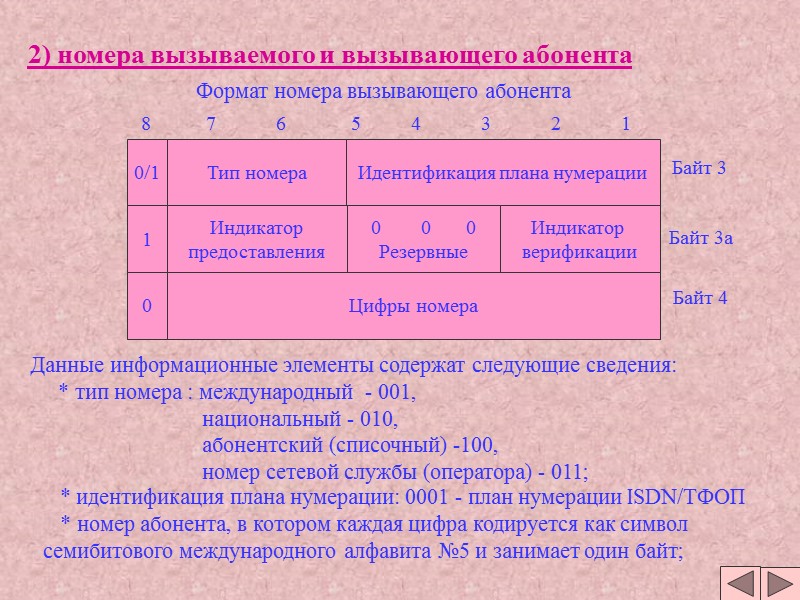

2) номера вызываемого и вызывающего абонента Данные информационные элементы содержат следующие сведения: * тип номера : международный - 001, национальный - 010, абонентский (списочный) -100, номер сетевой службы (оператора) - 011; * идентификация плана нумерации: 0001 - план нумерации ISDN/ТФОП * номер абонента, в котором каждая цифра кодируется как символ семибитового международного алфавита №5 и занимает один байт;

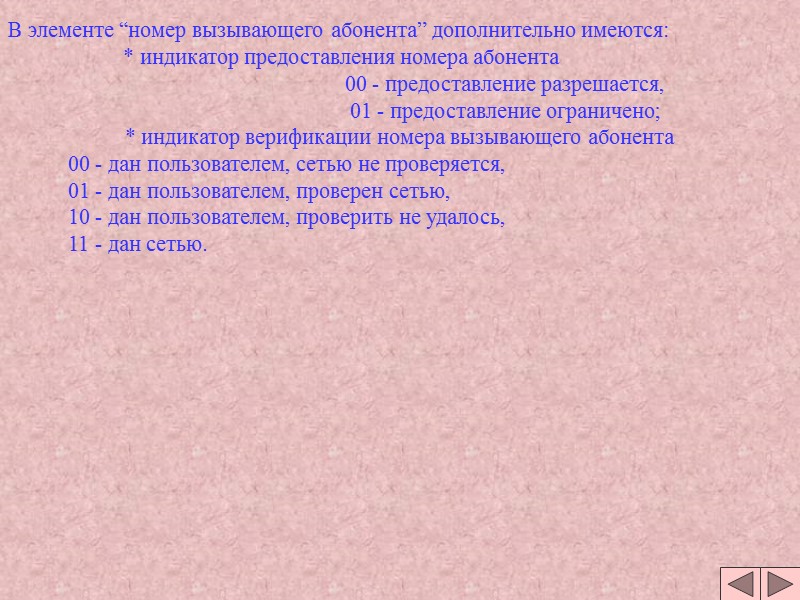

В элементе “номер вызывающего абонента” дополнительно имеются: * индикатор предоставления номера абонента 00 - предоставление разрешается, 01 - предоставление ограничено; * индикатор верификации номера вызывающего абонента 00 - дан пользователем, сетью не проверяется, 01 - дан пользователем, проверен сетью, 10 - дан пользователем, проверить не удалось, 11 - дан сетью.

3) “идентификация канала” Данный информационный элемент указывает тот канал в интерфейсе, который должен использоваться для связи. В данном элементе содержится следующая информация: а) интерфейс BRI или PRI, б) идентифицированный канал является или не является D-каналом, в)идентифицированный канал является B1-каналом или B2-каналом, г) идентифицированный канал является блоком каналов H0, H10, H11 и т. д. Параметры: * идентификация интерфейса определяет способ идентификации интерфейса;

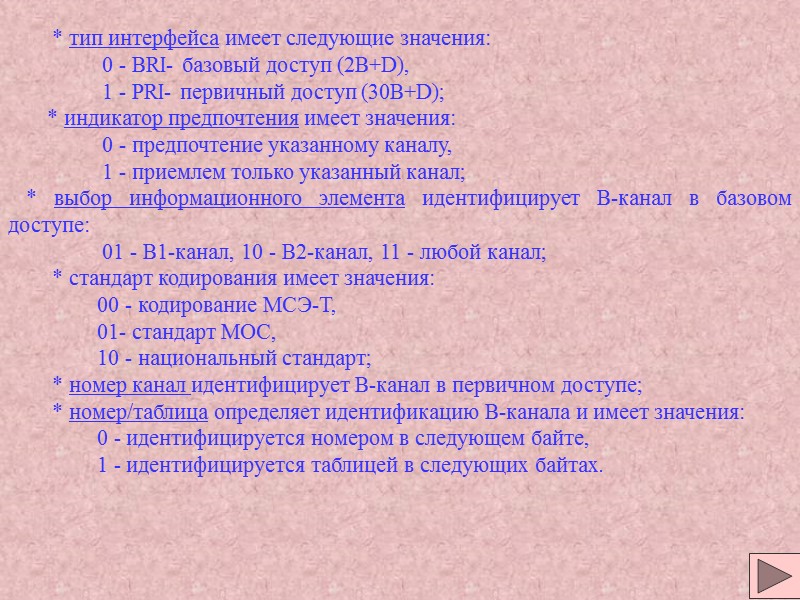

* тип интерфейса имеет следующие значения: 0 - BRI- базовый доступ (2B+D), 1 - PRI- первичный доступ (30B+D); * индикатор предпочтения имеет значения: 0 - предпочтение указанному каналу, 1 - приемлем только указанный канал; * выбор информационного элемента идентифицирует В-канал в базовом доступе: 01 - В1-канал, 10 - В2-канал, 11 - любой канал; * стандарт кодирования имеет значения: 00 - кодирование МСЭ-Т, 01- стандарт МОС, 10 - национальный стандарт; * номер канал идентифицирует В-канал в первичном доступе; * номер/таблица определяет идентификацию В-канала и имеет значения: 0 - идентифицируется номером в следующем байте, 1 - идентифицируется таблицей в следующих байтах.

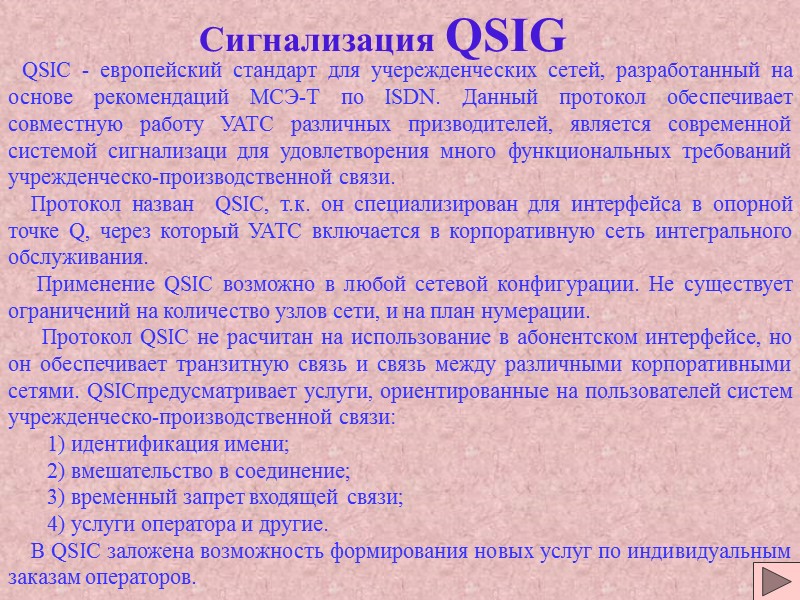

Сигнализация QSIG QSIC - европейский стандарт для учережденческих сетей, разработанный на основе рекомендаций МСЭ-Т по ISDN. Данный протокол обеспечивает совместную работу УАТС различных призводителей, является современной системой сигнализаци для удовлетворения много функциональных требований учрежденческо-производственной связи. Протокол назван QSIC, т.к. он специализирован для интерфейса в опорной точке Q, через который УАТС включается в корпоративную сеть интегрального обслуживания. Применение QSIC возможно в любой сетевой конфигурации. Не существует ограничений на количество узлов сети, и на план нумерации. Протокол QSIC не расчитан на использование в абонентском интерфейсе, но он обеспечивает транзитную связь и связь между различными корпоративными сетями. QSICпредусматривает услуги, ориентированные на пользователей систем учрежденческо-производственной связи: 1) идентификация имени; 2) вмешательство в соединение; 3) временный запрет входящей связи; 4) услуги оператора и другие. В QSIC заложена возможность формирования новых услуг по индивидуальным заказам операторов.

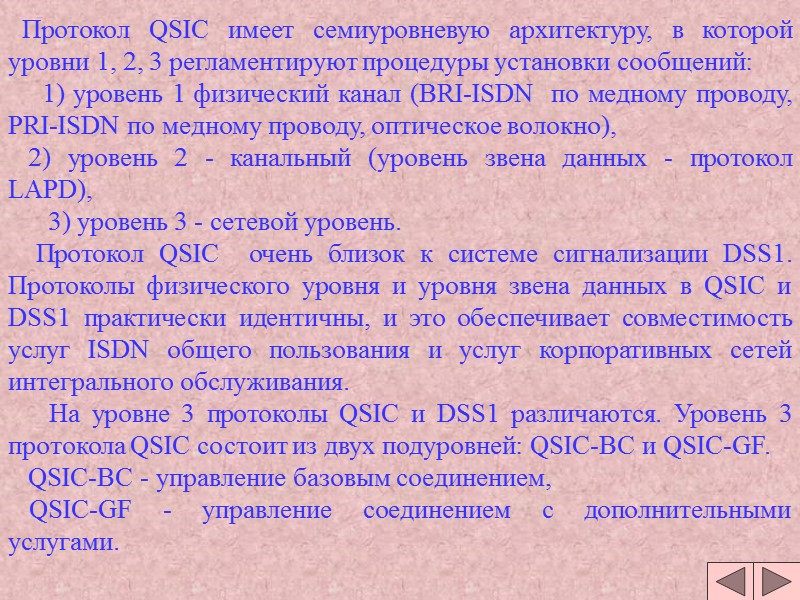

Протокол QSIC имеет семиуровневую архитектуру, в которой уровни 1, 2, 3 регламентируют процедуры установки сообщений: 1) уровень 1 физический канал (BRI-ISDN по медному проводу, PRI-ISDN по медному проводу, оптическое волокно), 2) уровень 2 - канальный (уровень звена данных - протокол LAPD), 3) уровень 3 - сетевой уровень. Протокол QSIC очень близок к системе сигнализации DSS1. Протоколы физического уровня и уровня звена данных в QSIC и DSS1 практически идентичны, и это обеспечивает совместимость услуг ISDN общего пользования и услуг корпоративных сетей интегрального обслуживания. На уровне 3 протоколы QSIC и DSS1 различаются. Уровень 3 протокола QSIC состоит из двух подуровней: QSIC-BC и QSIC-GF. QSIC-BC - управление базовым соединением, QSIC-GF - управление соединением с дополнительными услугами.

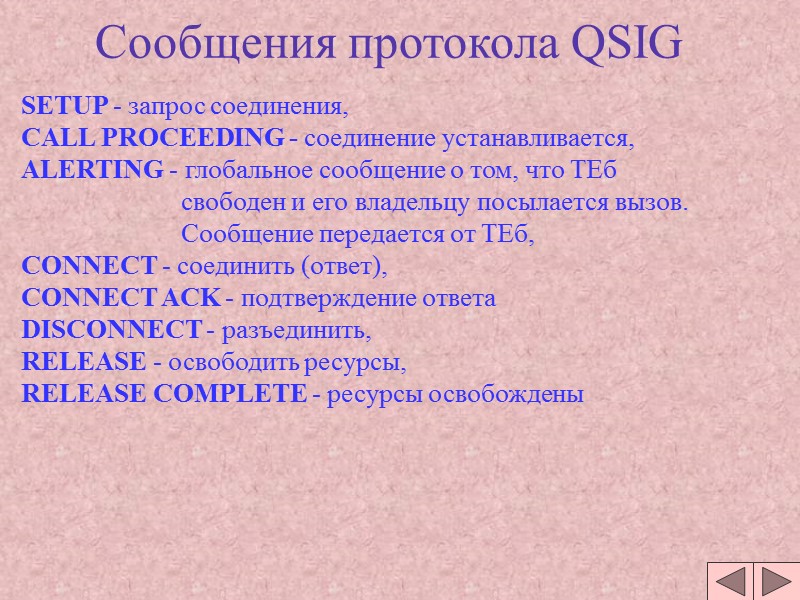

Сообщения протокола QSIG SETUP - запрос соединения, CALL PROCEEDING - соединение устанавливается, ALERTING - глобальное сообщение о том, что ТЕб свободен и его владельцу посылается вызов. Сообщение передается от ТЕб, CONNECT - соединить (ответ), CONNECT ACK - подтверждение ответа DISCONNECT - разъединить, RELEASE - освободить ресурсы, RELEASE COMPLETE - ресурсы освобождены

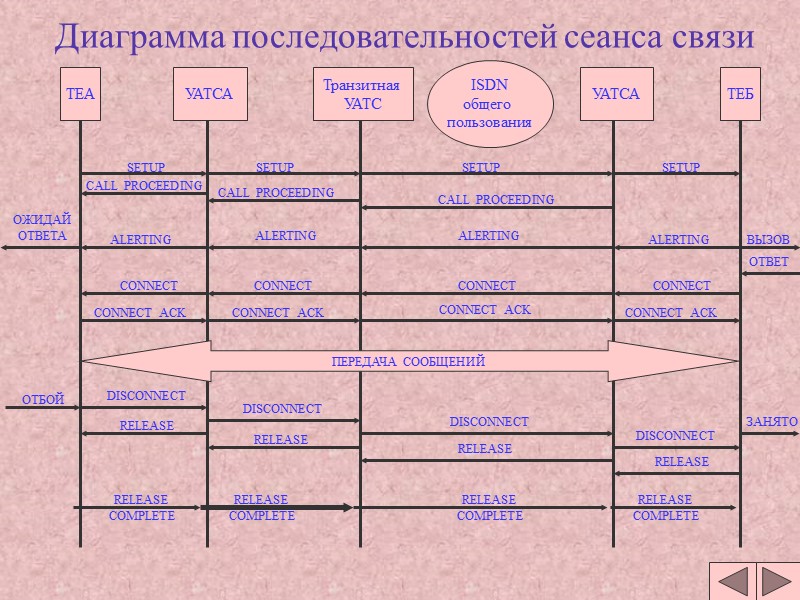

Диаграмма последовательностей сеанса связи TEА УАТСА УАТСА Транзитная УАТС TEБ ISDN общего пользования SETUP SETUP SETUP SETUP CALL PROCEEDING CALL PROCEEDING CALL PROCEEDING ВЫЗОВ ОЖИДАЙ ОТВЕТА ALERTING ALERTING ALERTING ALERTING ОТВЕТ CONNECT CONNECT CONNECT CONNECT CONNECT ACK CONNECT ACK CONNECT ACK CONNECT ACK ПЕРЕДАЧА СООБЩЕНИЙ ОТБОЙ DISCONNECT DISCONNECT DISCONNECT DISCONNECT ЗАНЯТО RELEASE RELEASE RELEASE RELEASE

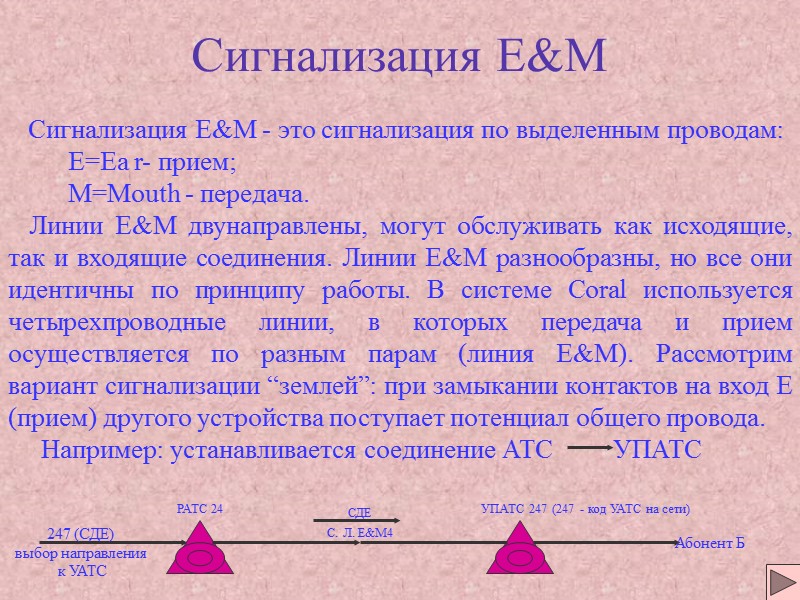

Cигнализация E&M Сигнализация E&M - это сигнализация по выделенным проводам: Е=Ea r- прием; M=Mouth - передача. Линии E&M двунаправлены, могут обслуживать как исходящие, так и входящие соединения. Линии E&M разнообразны, но все они идентичны по принципу работы. В системе Coral используется четырехпроводные линии, в которых передача и прием осуществляется по разным парам (линия E&M). Рассмотрим вариант сигнализации “землей”: при замыкании контактов на вход Е (прием) другого устройства поступает потенциал общего провода. Например: устанавливается соединение АТС УПАТС РАТС 24 УПАТС 247 (247 - код УАТС на сети) 247 (СДЕ) выбор направления к УАТС СДЕ С. Л. E&M4 Абонент Б

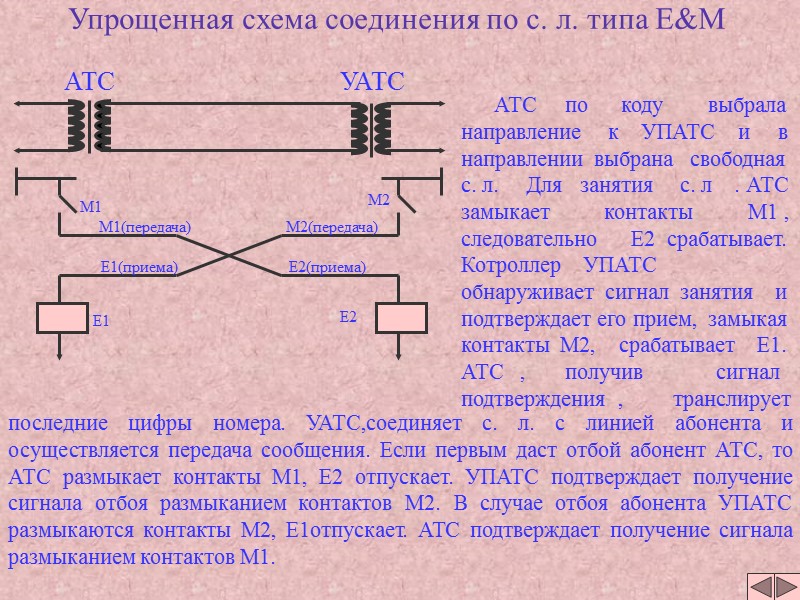

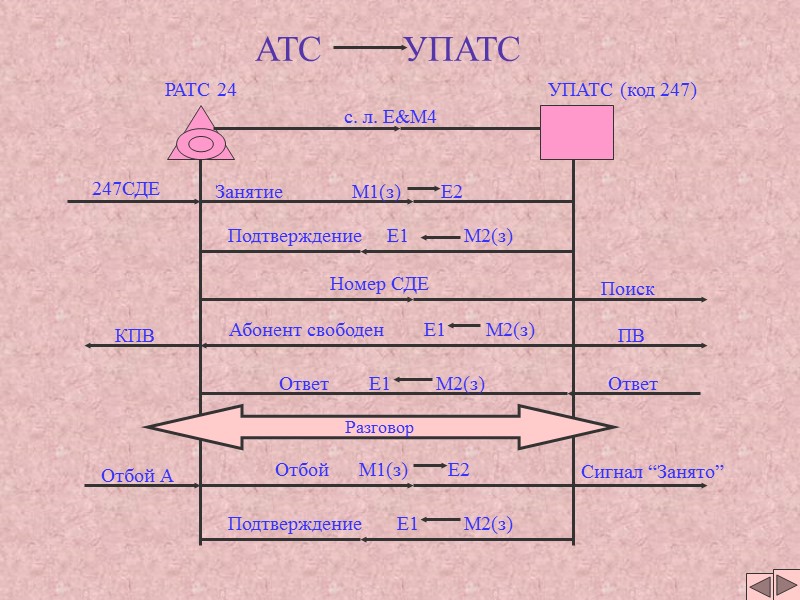

Упрощенная схема соединения по с. л. типа E&M АТС по коду выбрала направление к УПАТС и в направлении выбрана свободная с. л. Для занятия с. л . АТС замыкает контакты М1 , следовательно Е2 срабатывает. Котроллер УПАТС обнаруживает сигнал занятия и подтверждает его прием, замыкая контакты М2, срабатывает Е1. АТС , получив сигнал подтверждения , транслирует последние цифры номера. УАТС,соединяет с. л. с линией абонента и осуществляется передача сообщения. Если первым даст отбой абонент АТС, то АТС размыкает контакты М1, Е2 отпускает. УПАТС подтверждает получение сигнала отбоя размыканием контактов М2. В случае отбоя абонента УПАТС размыкаются контакты М2, Е1отпускает. АТС подтверждает получение сигнала размыканием контактов М1.

АТС УПАТС

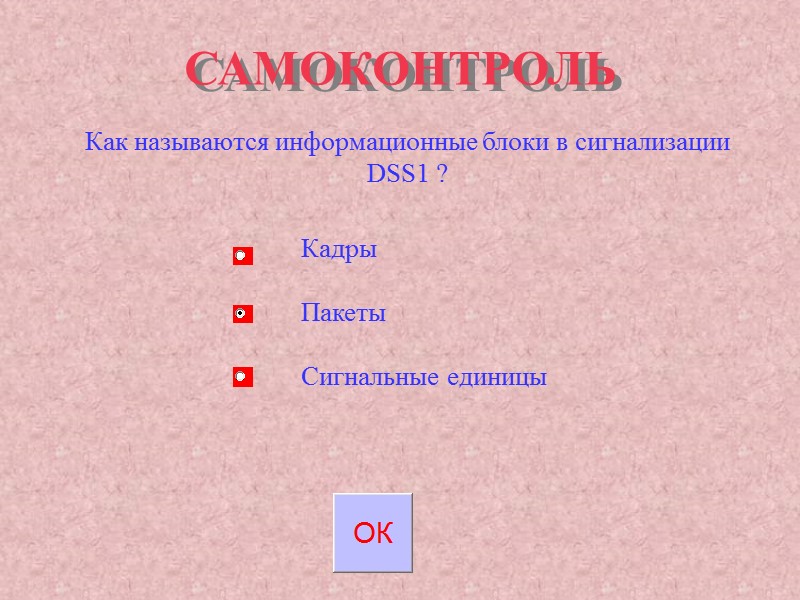

САМОКОНТРОЛЬ Как называются информационные блоки в сигнализации DSS1 ? Кадры Пакеты Сигнальные единицы

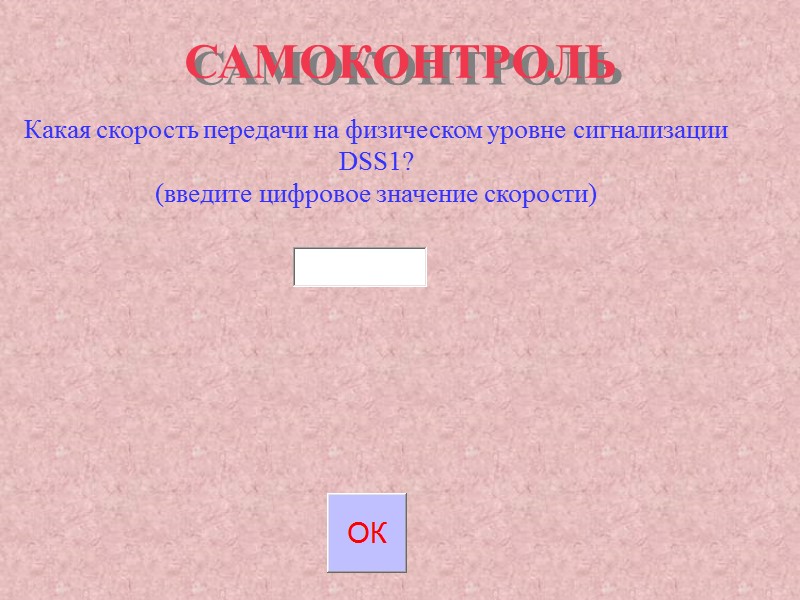

САМОКОНТРОЛЬ Какая скорость передачи на физическом уровне сигнализации DSS1? (введите цифровое значение скорости)

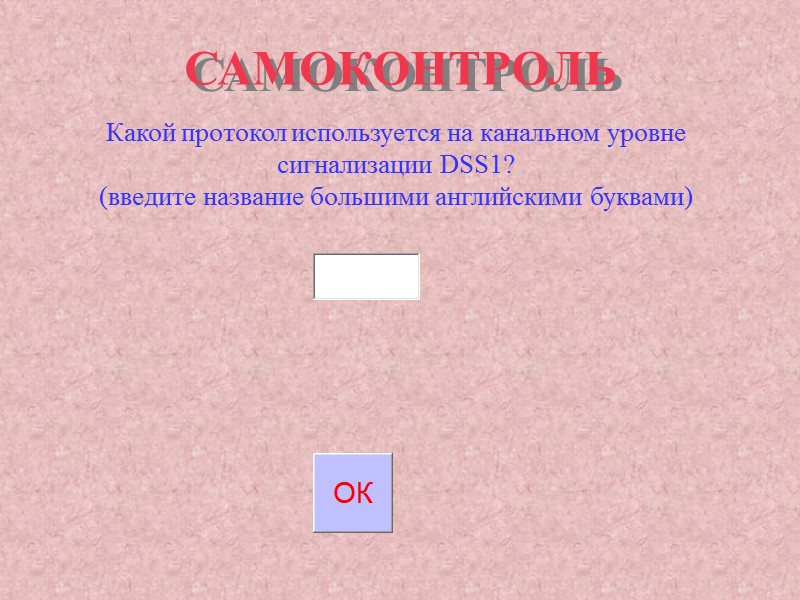

САМОКОНТРОЛЬ Какой протокол используется на канальном уровне сигнализации DSS1? (введите название большими английскими буквами)

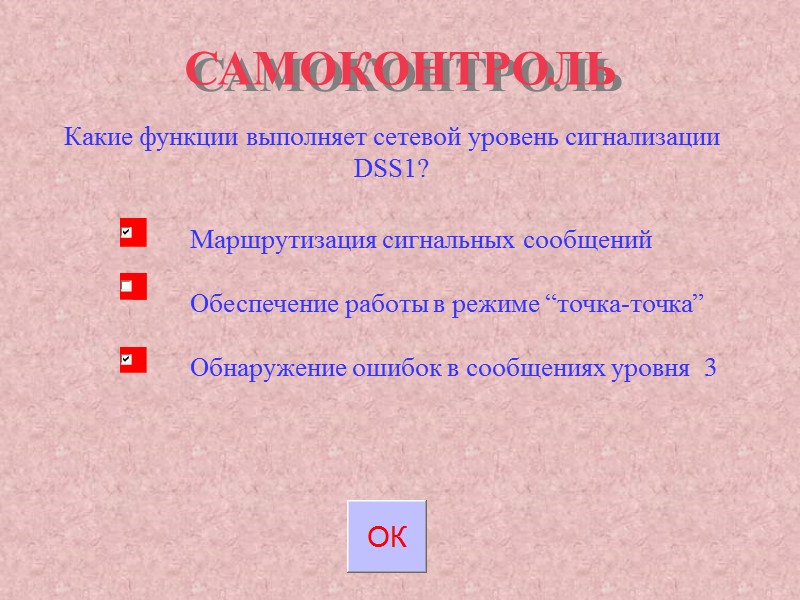

САМОКОНТРОЛЬ Какие функции выполняет сетевой уровень сигнализации DSS1? Маршрутизация сигнальных сообщений Обеспечение работы в режиме “точка-точка” Обнаружение ошибок в сообщениях уровня 3

САМОКОНТРОЛЬ Дискриминатор протокола Метка соединения Режим передачи Вид информации Тип сообщения Какие информационные элементы являются обязательными для сообщения сетевого уровня ?

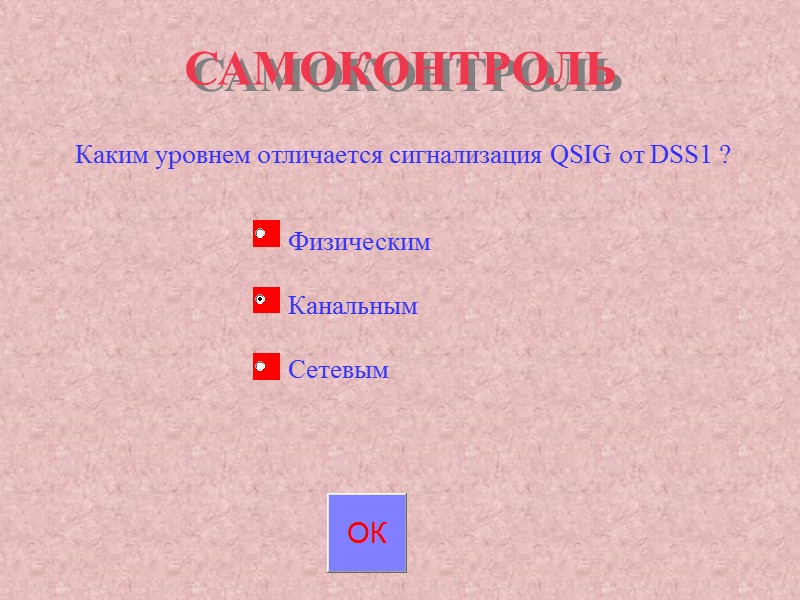

САМОКОНТРОЛЬ Каким уровнем отличается сигнализация QSIG от DSS1 ? Физическим Канальным Сетевым

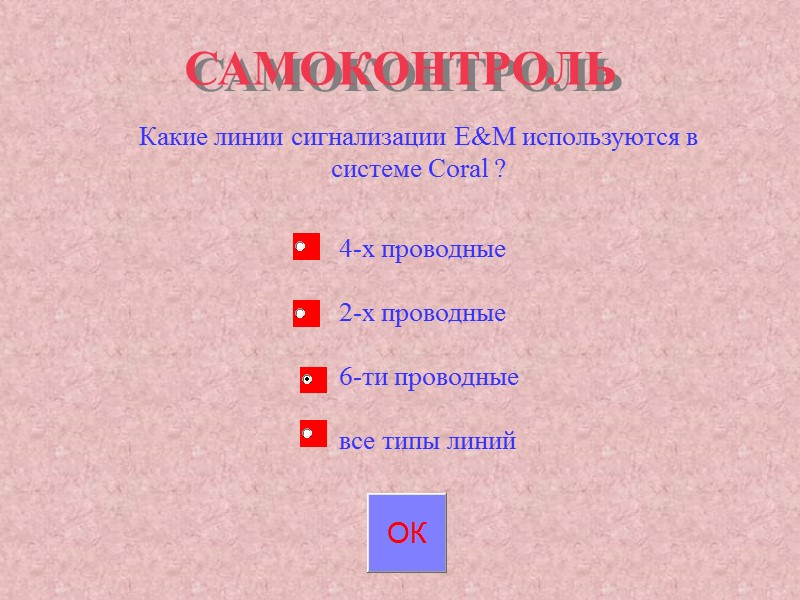

САМОКОНТРОЛЬ Какие линии сигнализации E&M используются в системе Coral ? 4-х проводные 2-х проводные 6-ти проводные все типы линий

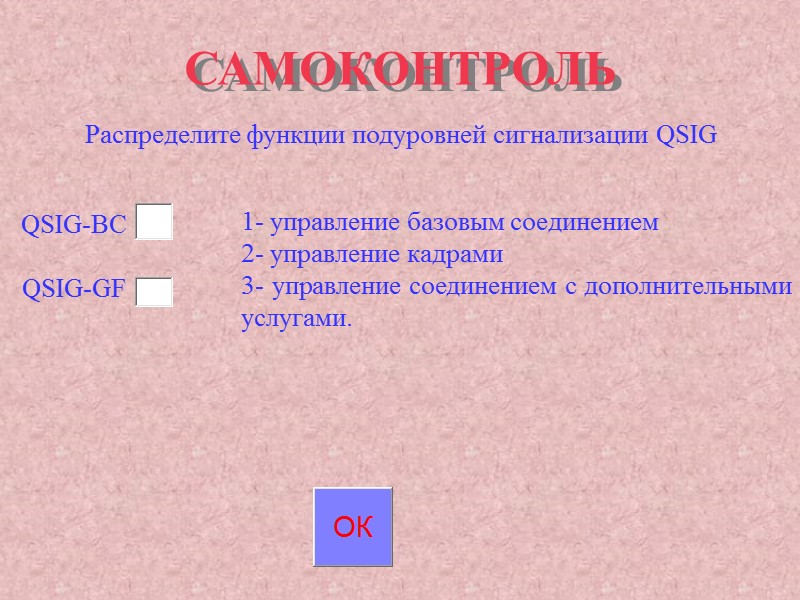

САМОКОНТРОЛЬ 1- управление базовым соединением 2- управление кадрами 3- управление соединением с дополнительными услугами. QSIG-BC QSIG-GF Распределите функции подуровней сигнализации QSIG

СТРУКТУРНАЯ СХЕМА УПРАВЛЕНИЕ СИСТЕМОЙ КОМПЛЕКТАЦИЯ ОБОРУДОВАНИЯ КОМПОНЕНТЫ СИСТЕМЫ CORAL2

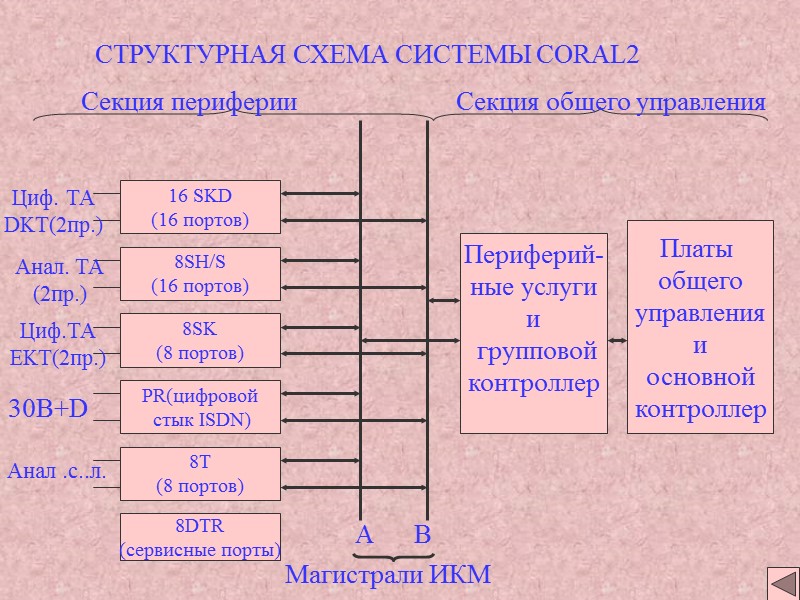

СТРУКТУРНАЯ СХЕМА СИСТЕМЫ CORAL2 16 SKD (16 портов) 8SH/S (16 портов) 8SK (8 портов) PR(цифровой стык ISDN) 8T (8 портов) 8DTR (сервисные порты) Периферий- ные услуги и групповой контроллер Платы общего управления и основной контроллер А В Магистрали ИКМ Секция периферии Секция общего управления Циф. ТА DKT(2пр.) Анaл. ТА (2пр.) Циф.ТА EKT(2пр.) 30B+D Анал .c..л.

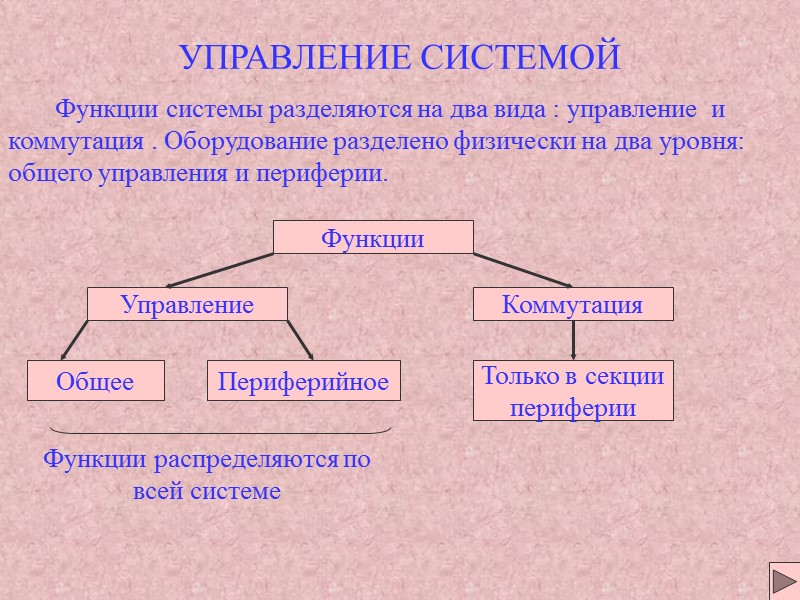

УПРАВЛЕНИЕ СИСТЕМОЙ Функции системы разделяются на два вида : управление и коммутация . Оборудование разделено физически на два уровня: общего управления и периферии. Функции Управление Коммутация Общее Периферийное Только в секции периферии Функции распределяются по всей системе

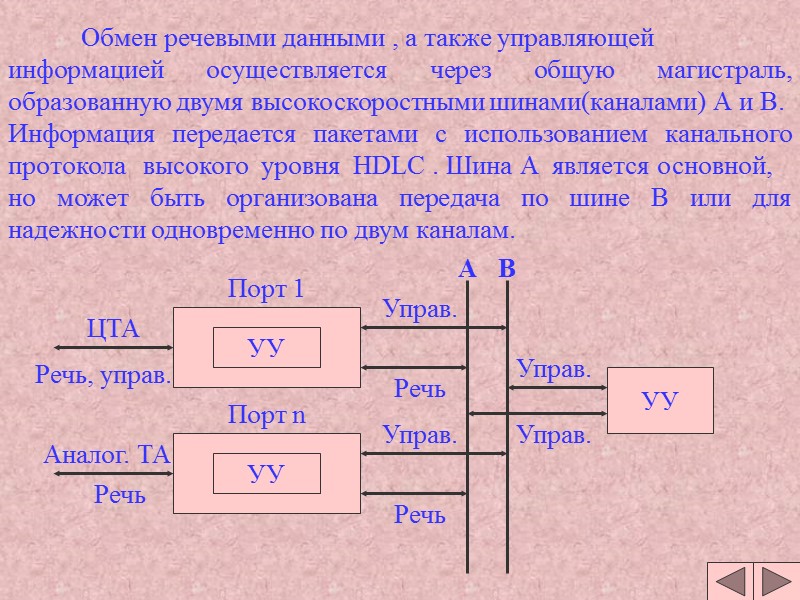

Обмен речевыми данными , а также управляющей информацией осуществляется через общую магистраль, образованную двумя высокоскоростными шинами(каналами) А и В. Информация передается пакетами с использованием канального протокола высокого уровня HDLC . Шина А является основной, но может быть организована передача по шине В или для надежности одновременно по двум каналам. УУ УУ Управ. Речь Управ. Речь УУ Управ. Управ. А В Порт 1 Порт n ЦТА Речь, управ. Аналог. ТА Речь

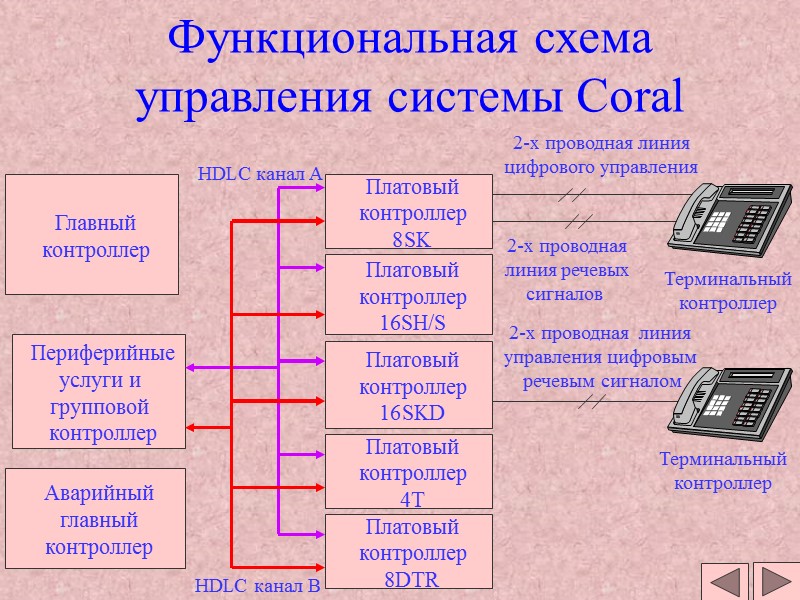

Функциональная схема управления системы Coral Главный контроллер Периферийные услуги и групповой контроллер Аварийный главный контроллер Платовый контроллер 8 SK Платовый контроллер 16SH/S Платовый контроллер 16 SKD Платовый контроллер 4T Платовый контроллер 8 DTR HDL C канал А HDLC канал В 2-х проводная линия цифрового управления 2-х проводная линия речевых сигналов Терминальный контроллер 2-х проводная линия управления цифровым речевым сигналом Терминальный контроллер

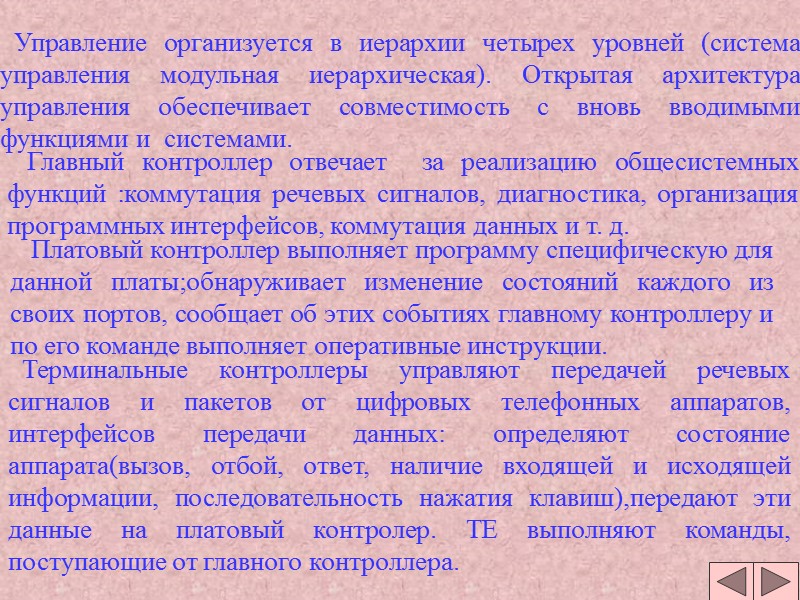

Управление организуется в иерархии четырех уровней (система управления модульная иерархическая). Открытая архитектура управления обеспечивает совместимость с вновь вводимыми функциями и системами. Главный контроллер отвечает за реализацию общесистемных функций :коммутация речевых сигналов, диагностика, организация программных интерфейсов, коммутация данных и т. д. Платовый контроллер выполняет программу специфическую для данной платы;обнаруживает изменение состояний каждого из своих портов, сообщает об этих событиях главному контроллеру и по его команде выполняет оперативные инструкции. Терминальные контроллеры управляют передачей речевых сигналов и пакетов от цифровых телефонных аппаратов, интерфейсов передачи данных: определяют состояние аппарата(вызов, отбой, ответ, наличие входящей и исходящей информации, последовательность нажатия клавиш),передают эти данные на платовый контролер. ТЕ выполняют команды, поступающие от главного контроллера.

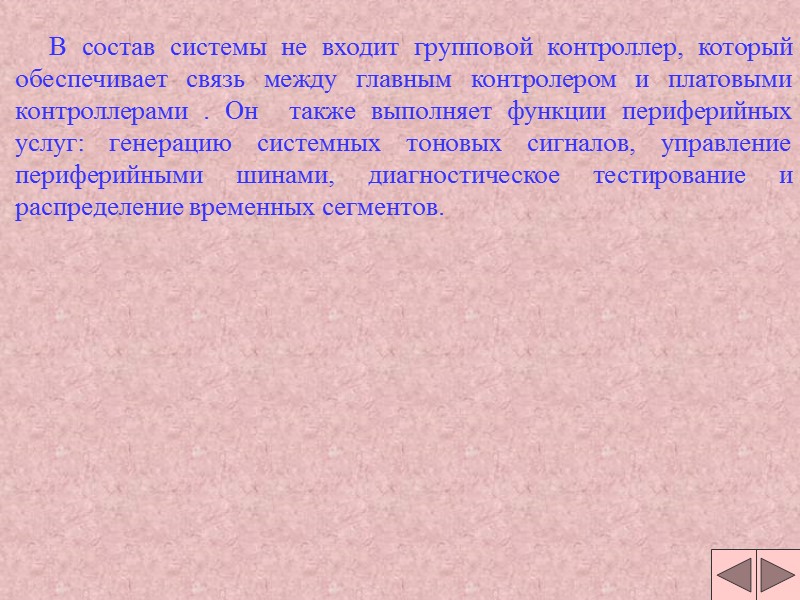

В состав системы не входит групповой контроллер, который обеспечивает связь между главным контролером и платовыми контроллерами . Он также выполняет функции периферийных услуг: генерацию системных тоновых сигналов, управление периферийными шинами, диагностическое тестирование и распределение временных сегментов.

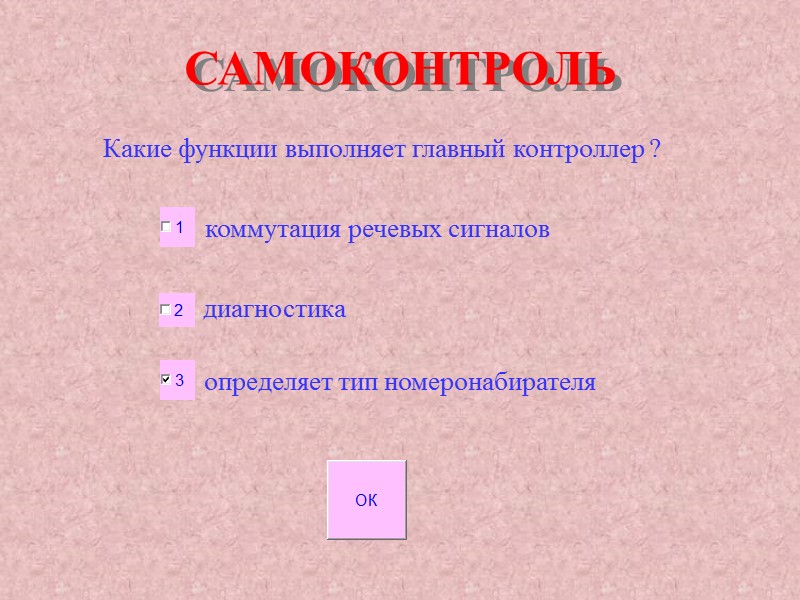

САМОКОНТРОЛЬ Какие функции выполняет главный контроллер ? коммутация речевых сигналов диагностика определяет тип номеронабирателя

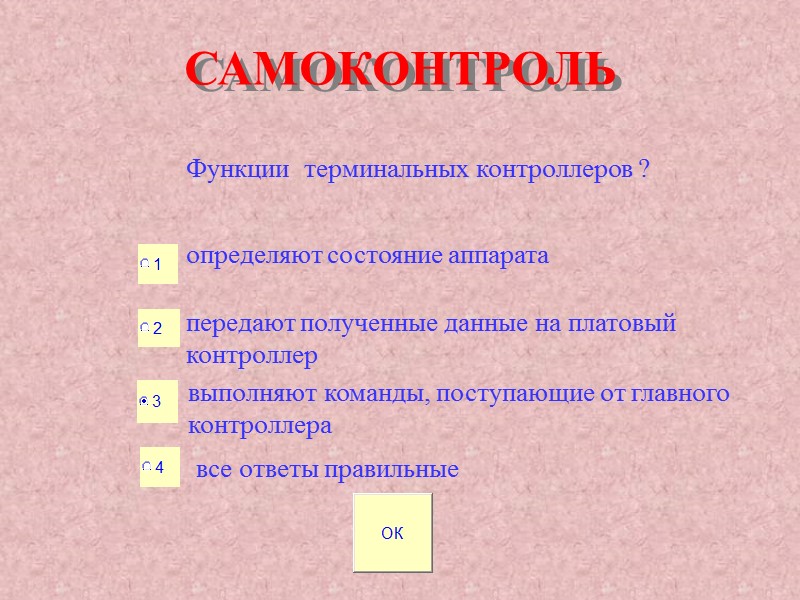

САМОКОНТРОЛЬ Функции терминальных контроллеров ? определяют состояние аппарата передают полученные данные на платовый контроллер выполняют команды, поступающие от главного контроллера все ответы правильные

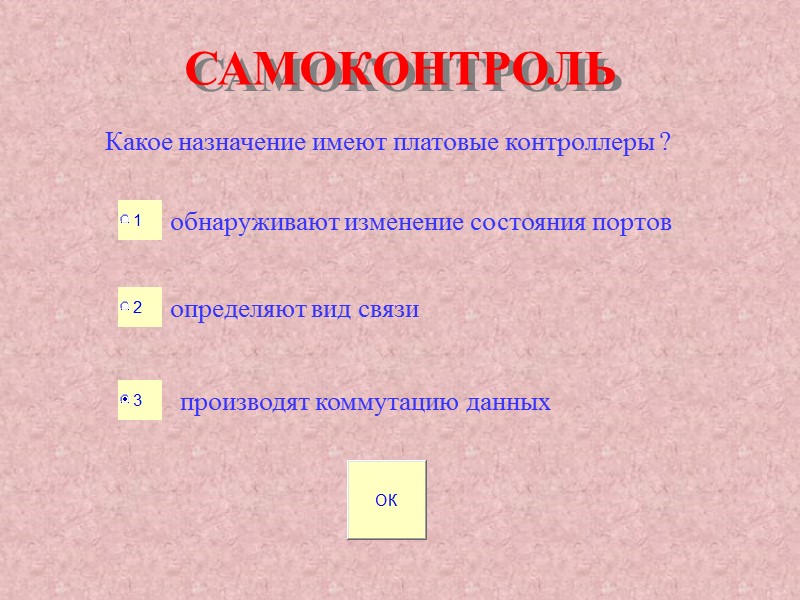

САМОКОНТРОЛЬ Какое назначение имеют платовые контроллеры ? обнаруживают изменение состояния портов определяют вид связи производят коммутацию данных

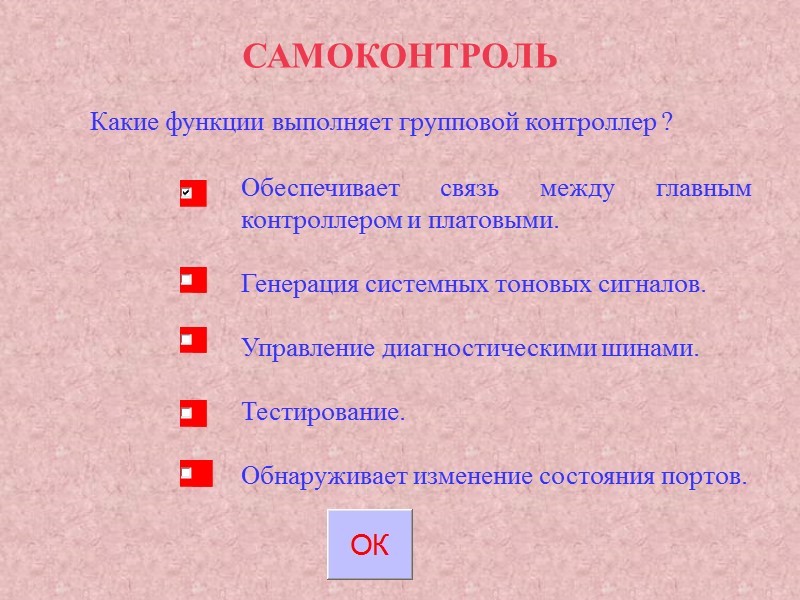

САМОКОНТРОЛЬ Какие функции выполняет групповой контроллер ? Обеспечивает связь между главным контроллером и платовыми. Генерация системных тоновых сигналов. Управление диагностическими шинами. Тестирование. Обнаруживает изменение состояния портов.

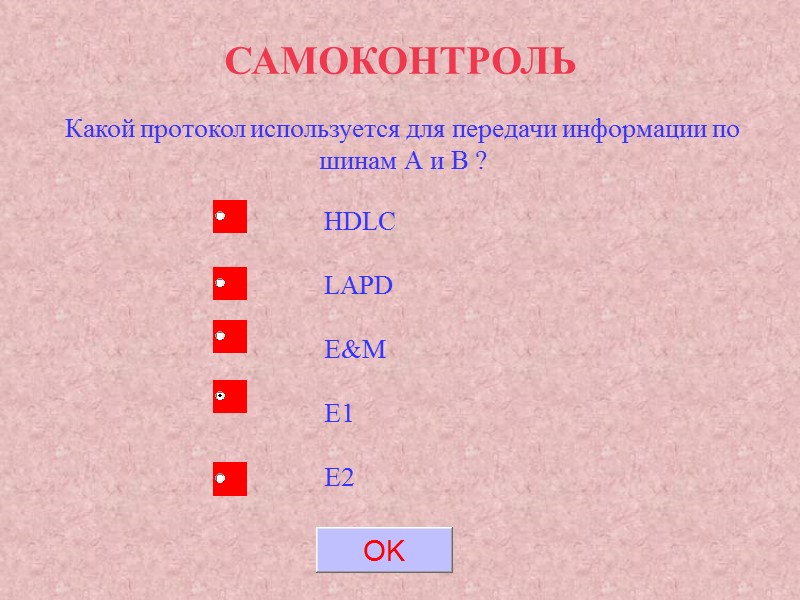

САМОКОНТРОЛЬ Какой протокол используется для передачи информации по шинам А и В ? HDLC LAPD E&M E1 E2

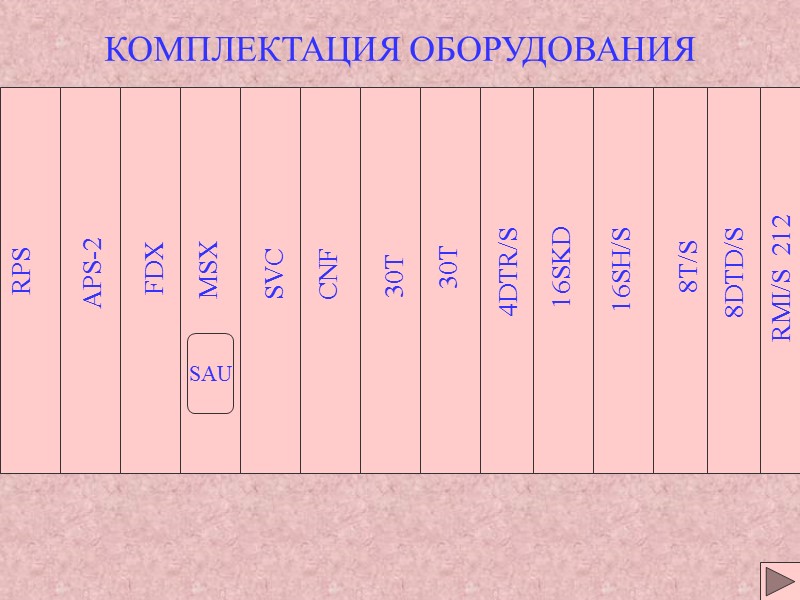

КОМПЛЕКТАЦИЯ ОБОРУДОВАНИЯ APS-2 RPS FDX CNF 30T 8T/S 16SKD 4DTR/S MSX SAU 30T SVC 16SH/S 8DTD/S RMI/S 212

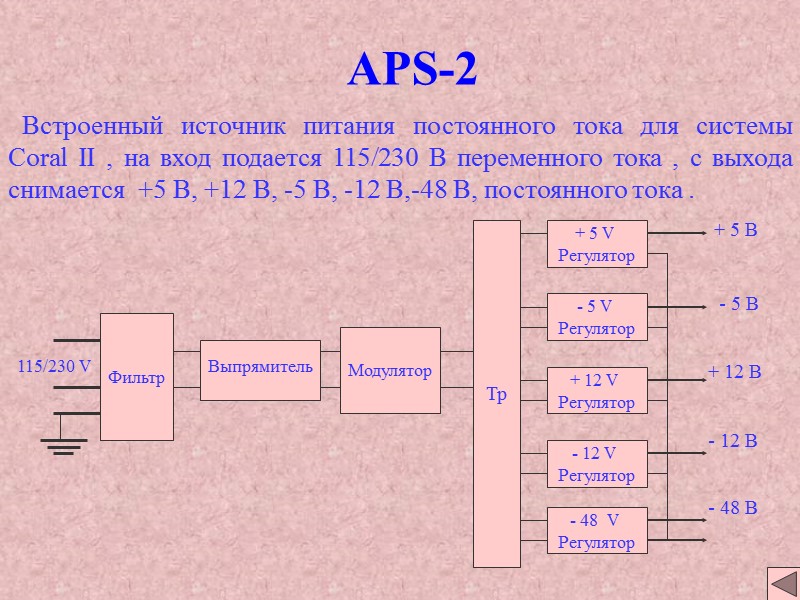

APS-2 Встроенный источник питания постоянного тока для системы Coral II , на вход подается 115/230 В переменного тока , с выхода снимается +5 В, +12 В, -5 В, -12 В,-48 В, постоянного тока .

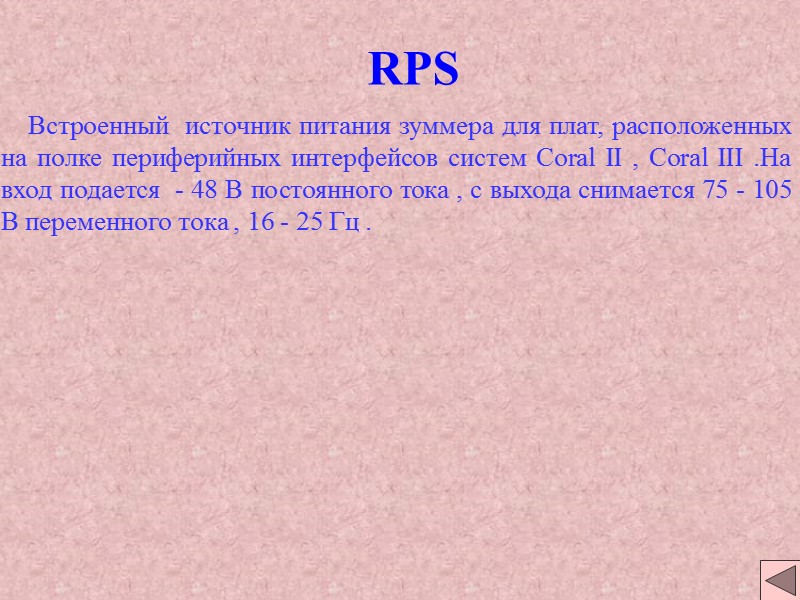

RPS Встроенный источник питания зуммера для плат, расположенных на полке периферийных интерфейсов систем Coral II , Coral III .На вход подается - 48 В постоянного тока , с выхода снимается 75 - 105 В переменного тока , 16 - 25 Гц .

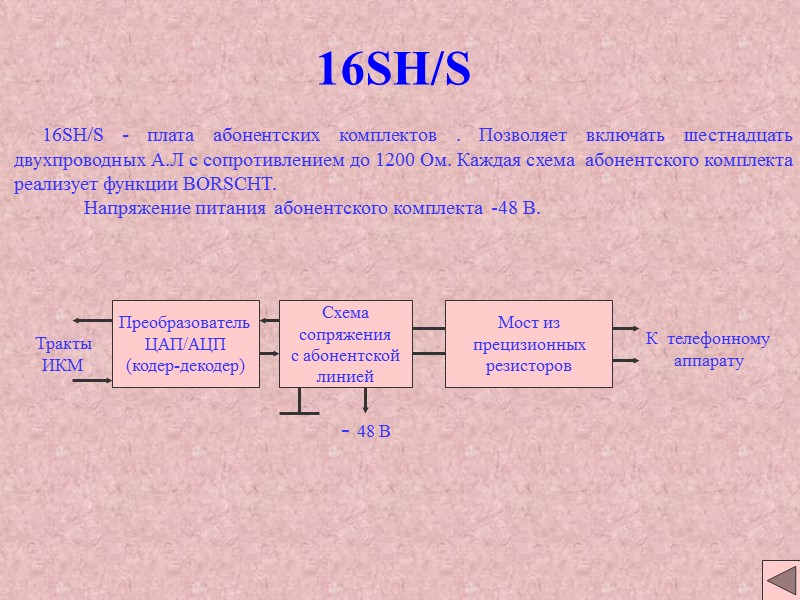

16SH/S 16SH/S - плата абонентских комплектов . Позволяет включать шестнадцать двухпроводных А.Л с сопротивлением до 1200 Ом. Каждая схема абонентского комплекта реализует функции BORSCHT. Напряжение питания абонентского комплекта -48 В. Преобразователь ЦАП/АЦП (кодер-декодер) Схема сопряжения с абонентской линией Мост из прецизионных резисторов Тракты ИКМ - 48 В К телефонному аппарату

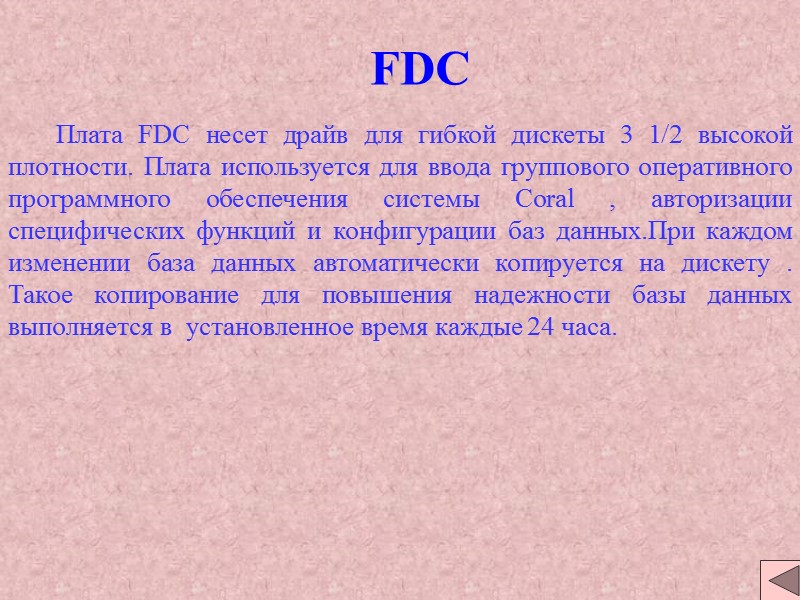

FDC Плата FDC несет драйв для гибкой дискеты 3 1/2 высокой плотности. Плата используется для ввода группового оперативного программного обеспечения системы Coral , авторизации специфических функций и конфигурации баз данных.При каждом изменении база данных автоматически копируется на дискету . Такое копирование для повышения надежности базы данных выполняется в установленное время каждые 24 часа.

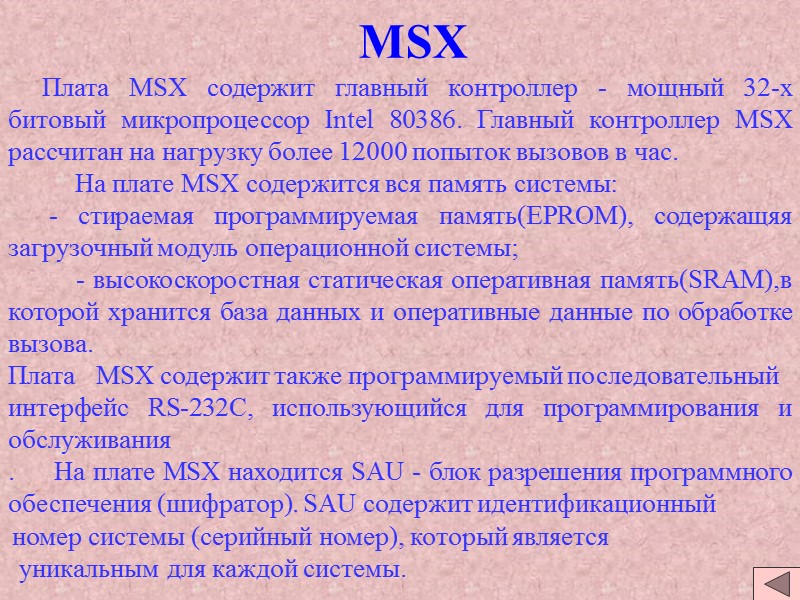

MSX Плата MSX содержит главный контроллер - мощный 32-х битовый микропроцессор Intel 80386. Главный контроллер MSX рассчитан на нагрузку более 12000 попыток вызовов в час. На плате MSX содержится вся память системы: - стираемая программируемая память(EPROM), содержащяя загрузочный модуль операционной системы; - высокоскоростная статическая оперативная память(SRAM),в которой хранится база данных и оперативные данные по обработке вызова. Плата MSX содержит также программируемый последовательный интерфейс RS-232C, использующийся для программирования и обслуживания . На плате MSX находится SAU - блок разрешения программного обеспечения (шифратор). SAU содержит идентификационный номер системы (серийный номер), который является уникальным для каждой системы.

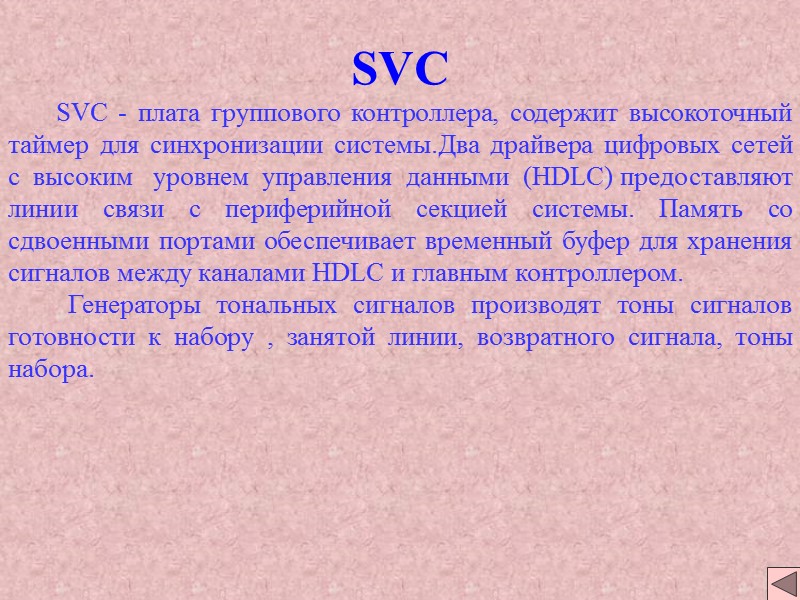

SVC SVC - плата группового контроллера, содержит высокоточный таймер для синхронизации системы.Два драйвера цифровых сетей с высоким уровнем управления данными (HDLC) предоставляют линии связи с периферийной секцией системы. Память со сдвоенными портами обеспечивает временный буфер для хранения сигналов между каналами HDLC и главным контроллером. Генераторы тональных сигналов производят тоны сигналов готовности к набору , занятой линии, возвратного сигнала, тоны набора.

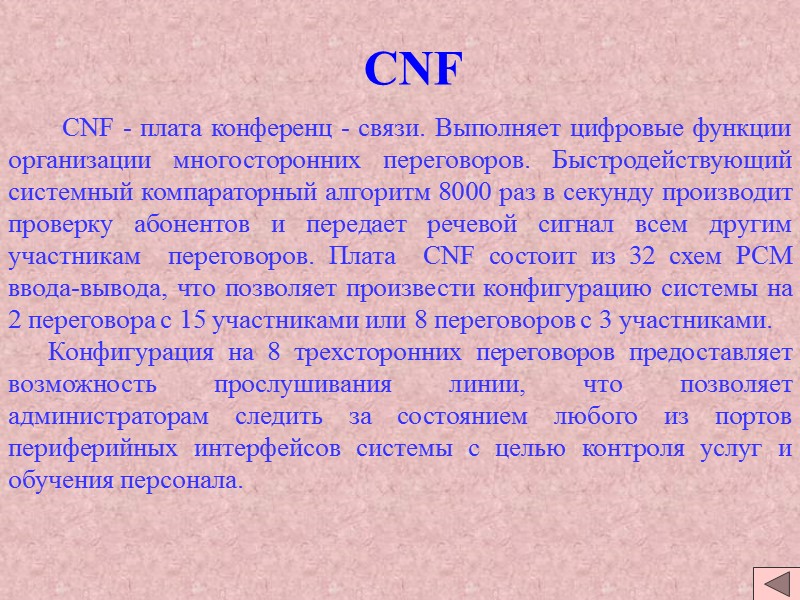

CNF CNF - плата конференц - связи. Выполняет цифровые функции организации многосторонних переговоров. Быстродействующий системный компараторный алгоритм 8000 раз в секунду производит проверку абонентов и передает речевой сигнал всем другим участникам переговоров. Плата CNF состоит из 32 схем PCM ввода-вывода, что позволяет произвести конфигурацию системы на 2 переговора с 15 участниками или 8 переговоров с 3 участниками. Конфигурация на 8 трехсторонних переговоров предоставляет возможность прослушивания линии, что позволяет администраторам следить за состоянием любого из портов периферийных интерфейсов системы с целью контроля услуг и обучения персонала.

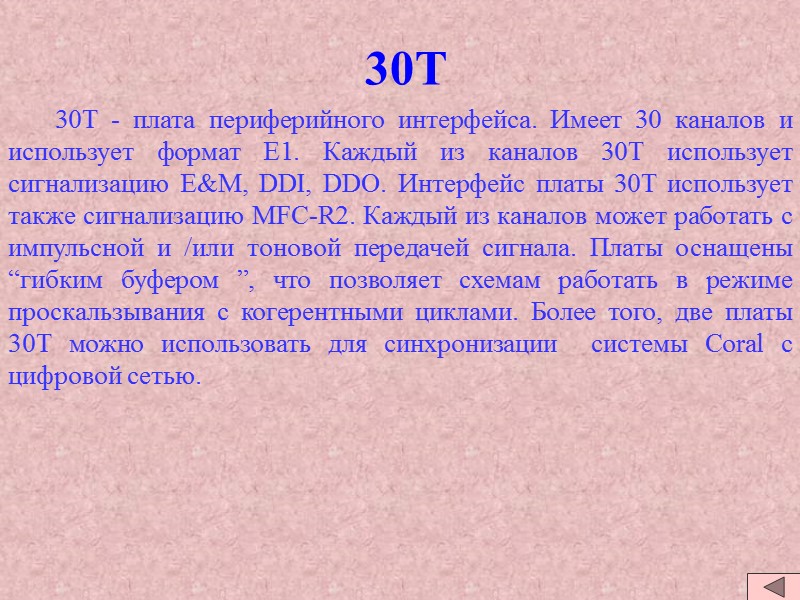

30T 30T - плата периферийного интерфейса. Имеет 30 каналов и использует формат E1. Каждый из каналов 30T использует сигнализацию E&M, DDI, DDO. Интерфейс платы 30T использует также сигнализацию MFC-R2. Каждый из каналов может работать с импульсной и /или тоновой передачей сигнала. Платы оснащены “гибким буфером ”, что позволяет схемам работать в режиме проскальзывания с когерентными циклами. Более того, две платы 30Т можно использовать для синхронизации системы Coral с цифровой сетью.

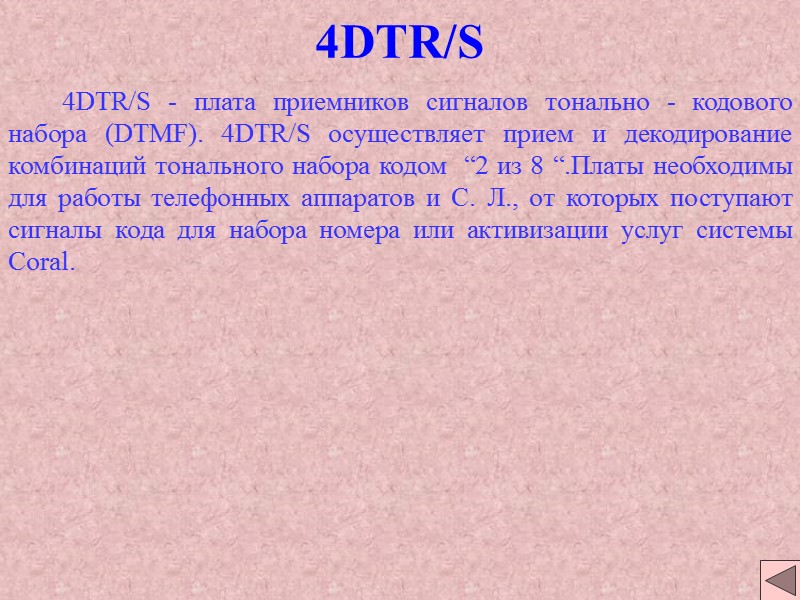

4DTR/S 4DTR/S - плата приемников сигналов тонально - кодового набора (DTMF). 4DTR/S осуществляет прием и декодирование комбинаций тонального набора кодом “2 из 8 “.Платы необходимы для работы телефонных аппаратов и С. Л., от которых поступают сигналы кода для набора номера или активизации услуг системы Coral.

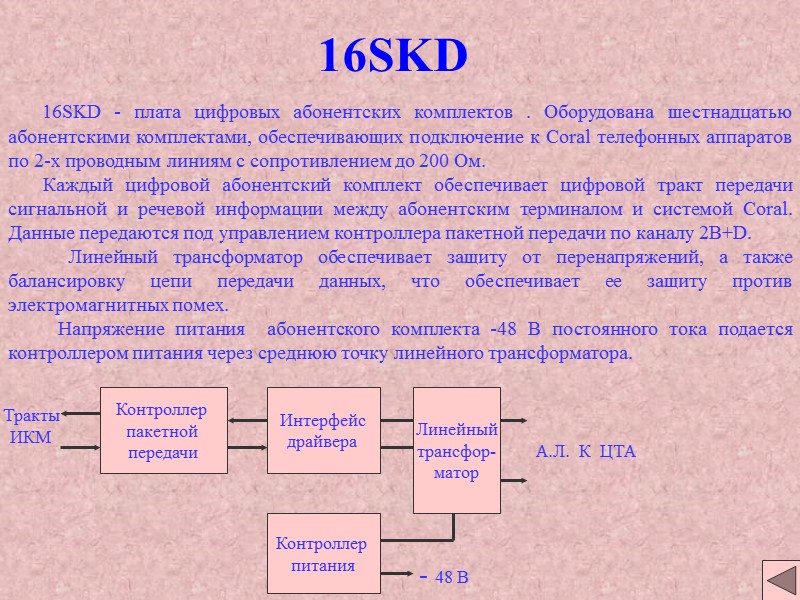

16SKD 16SKD - плата цифровых абонентских комплектов . Оборудована шестнадцатью абонентскими комплектами, обеспечивающих подключение к Coral телефонных аппаратов по 2-х проводным линиям с сопротивлением до 200 Ом. Каждый цифровой абонентский комплект обеспечивает цифровой тракт передачи сигнальной и речевой информации между абонентским терминалом и системой Coral. Данные передаются под управлением контроллера пакетной передачи по каналу 2B+D. Линейный трансформатор обеспечивает защиту от перенапряжений, а также балансировку цепи передачи данных, что обеспечивает ее защиту против электромагнитных помех. Напряжение питания абонентского комплекта -48 В постоянного тока подается контроллером питания через среднюю точку линейного трансформатора. Тракты ИКМ

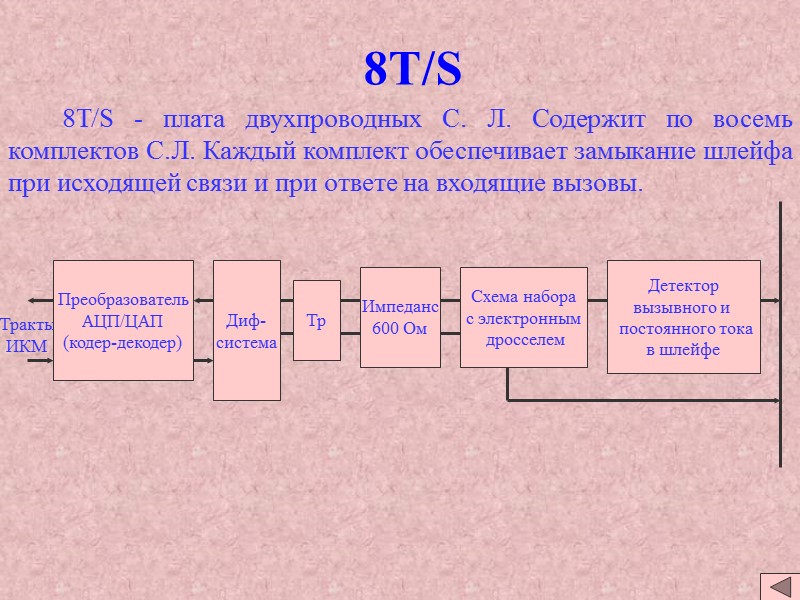

8T/S 8T/S - плата двухпроводных С. Л. Содержит по восемь комплектов С.Л. Каждый комплект обеспечивает замыкание шлейфа при исходящей связи и при ответе на входящие вызовы. Тракты ИКМ

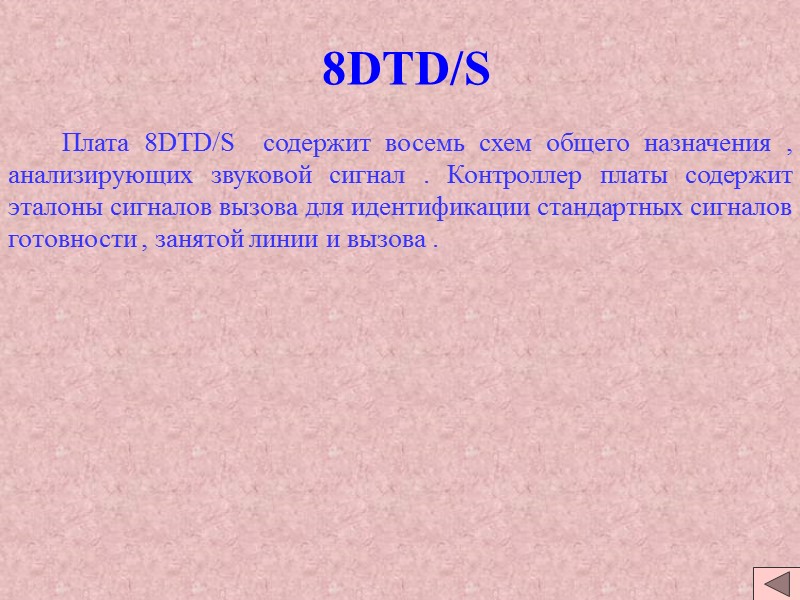

8DTD/S Плата 8DTD/S содержит восемь схем общего назначения , анализирующих звуковой сигнал . Контроллер платы содержит эталоны сигналов вызова для идентификации стандартных сигналов готовности , занятой линии и вызова .

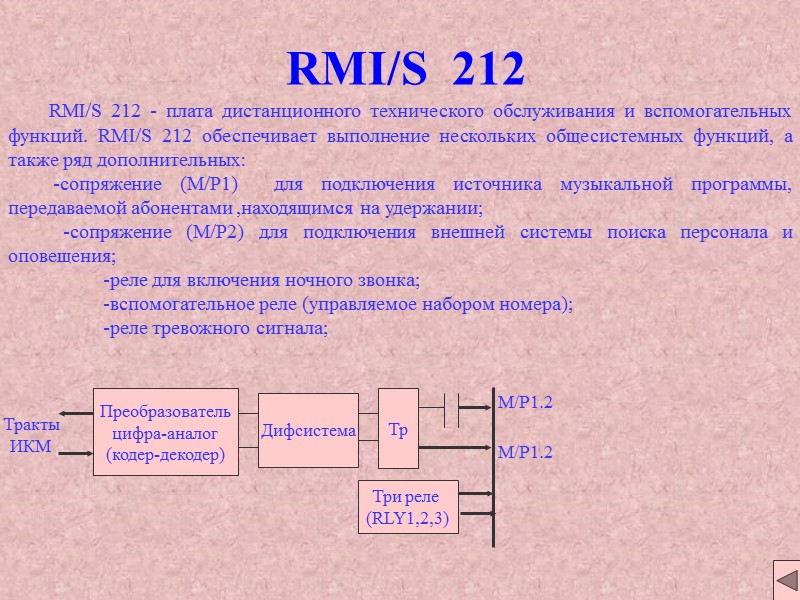

RMI/S 212 RMI/S 212 - плата дистанционного технического обслуживания и вспомогательных функций. RMI/S 212 обеспечивает выполнение нескольких общесистемных функций, а также ряд дополнительных: -сопряжение (M/P1) для подключения источника музыкальной программы, передаваемой абонентами ,находящимся на удержании; -сопряжение (M/P2) для подключения внешней системы поиска персонала и оповещения; -реле для включения ночного звонка; -вспомогательное реле (управляемое набором номера); -реле тревожного сигнала; Тракты ИКМ

САМОКОНТРОЛЬ Распределите функции абонентских комплектов 1 - защита от опасных влияний B O R S C H T

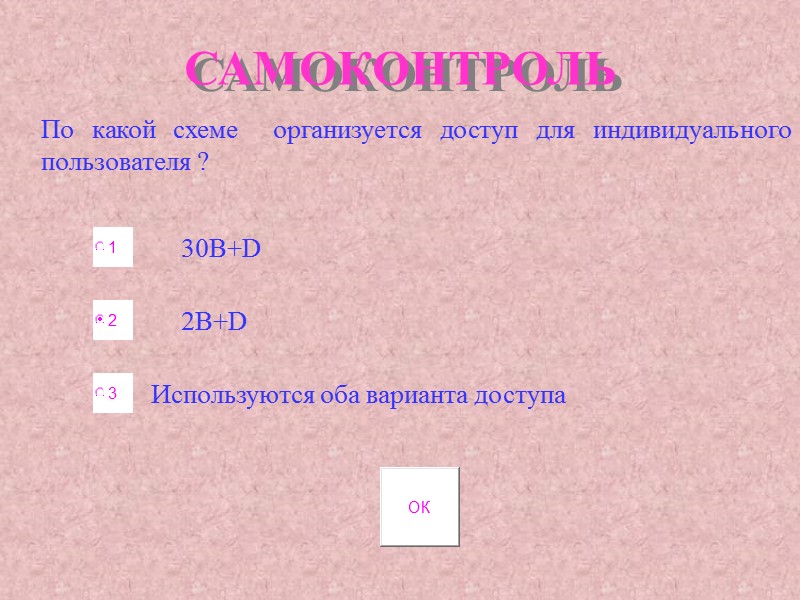

САМОКОНТРОЛЬ По какой схеме организуется доступ для индивидуального пользователя ? 30B+D 2B+D Используются оба варианта доступа

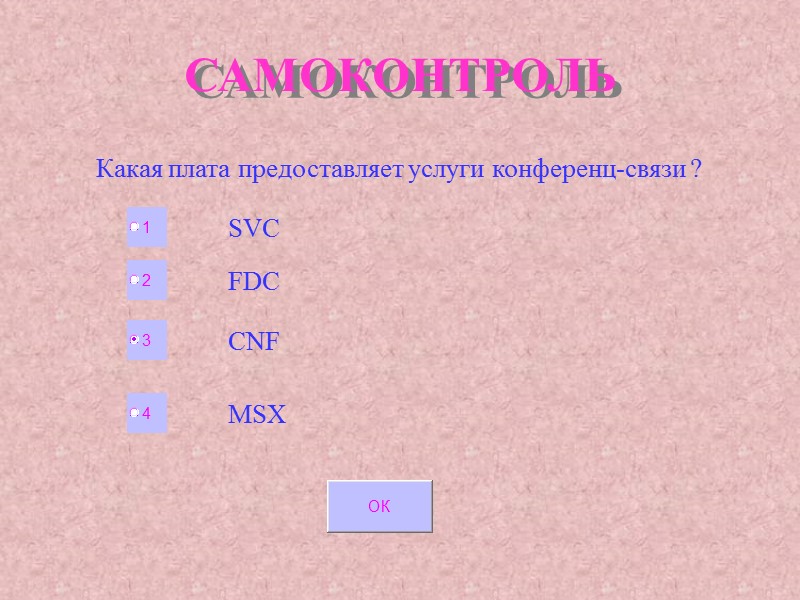

САМОКОНТРОЛЬ Какая плата предоставляет услуги конференц-связи ? SVC FDC MSX CNF

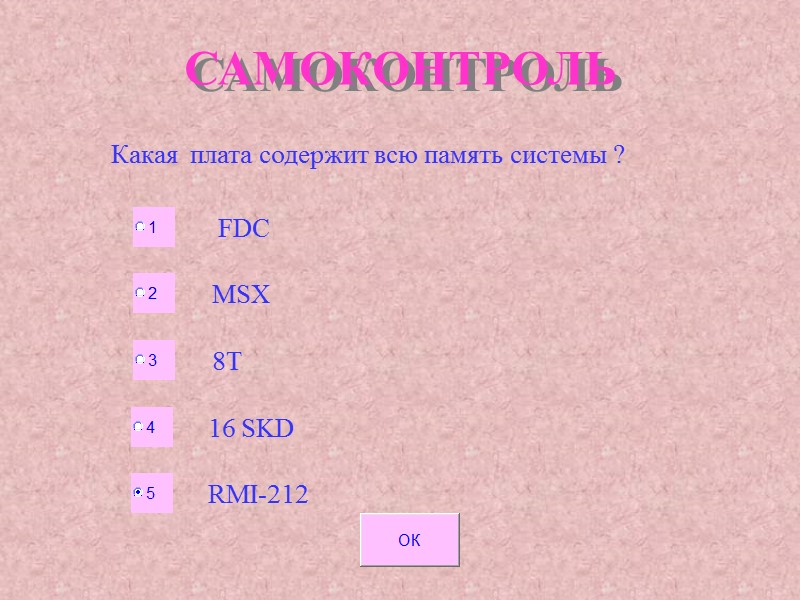

САМОКОНТРОЛЬ Какая плата содержит всю память системы ? FDC 8T 16 SKD RMI-212 MSX

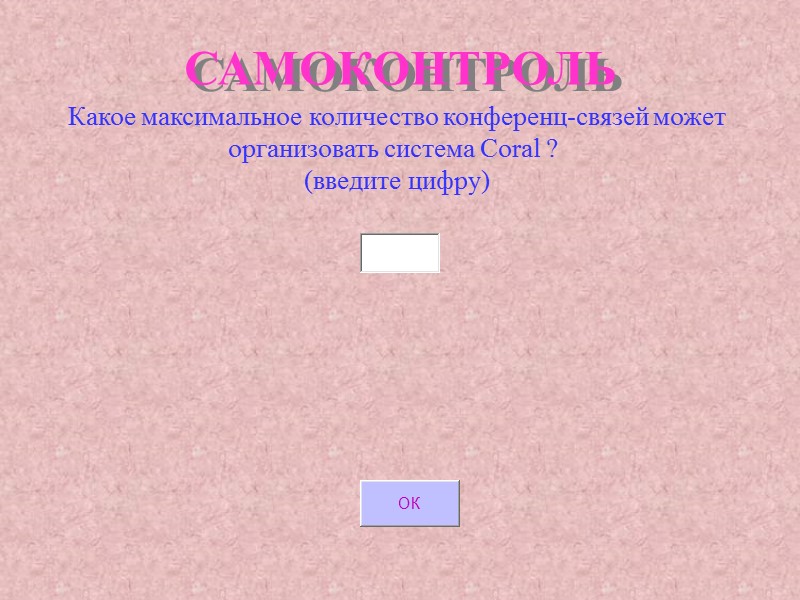

САМОКОНТРОЛЬ Какое максимальное количество конференц-связей может организовать система Coral ? (введите цифру)

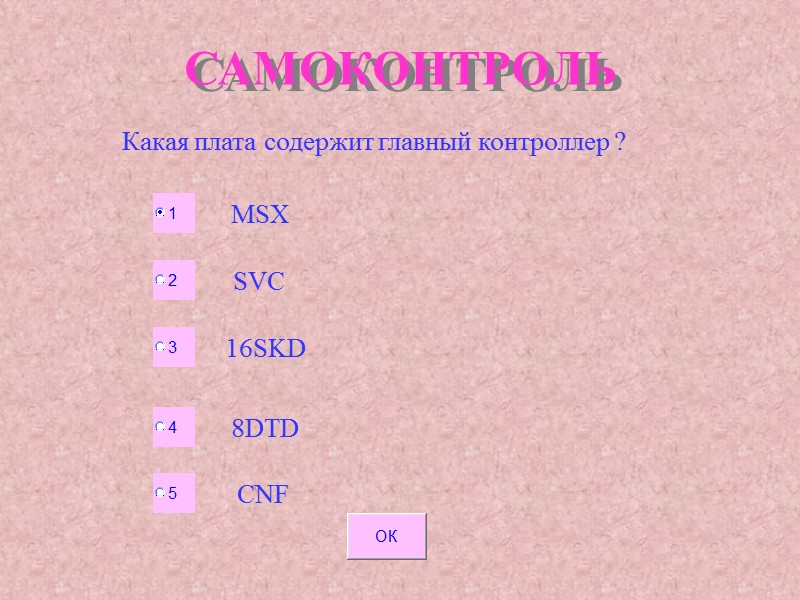

САМОКОНТРОЛЬ Какая плата содержит главный контроллер ? MSX SVC 16SKD 8DTD CNF

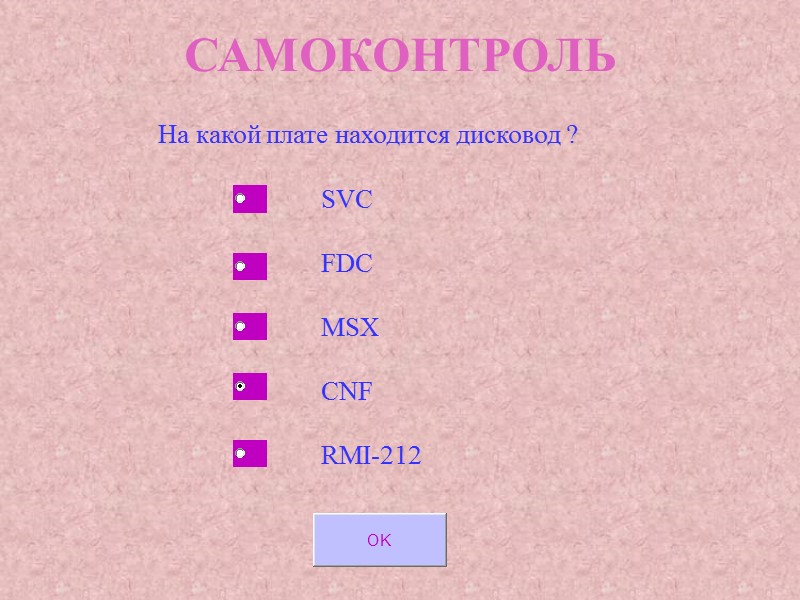

САМОКОНТРОЛЬ На какой плате находится дисковод ? SVC FDC MSX CNF RMI-212

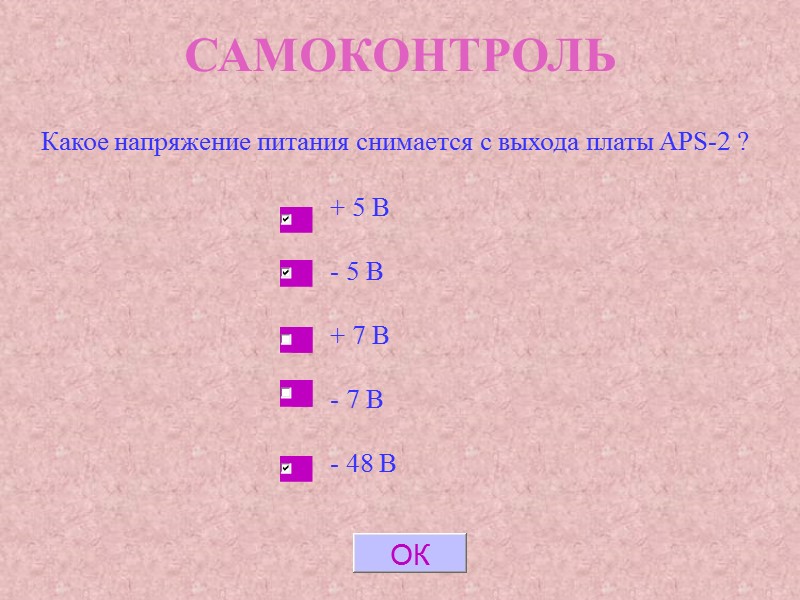

САМОКОНТРОЛЬ Какое напряжение питания снимается с выхода платы APS-2 ? + 5 В - 5 В + 7 В - 7 В - 48 В

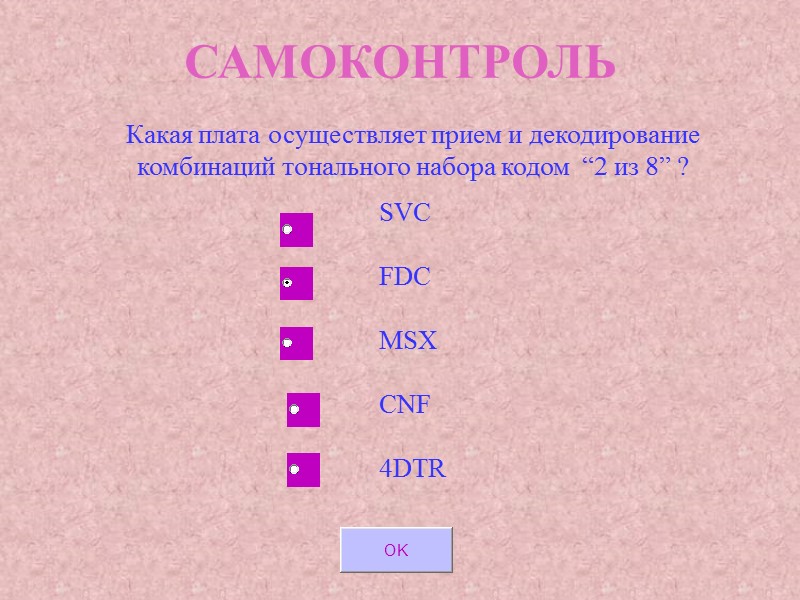

САМОКОНТРОЛЬ Какая плата осуществляет прием и декодирование комбинаций тонального набора кодом “2 из 8” ? SVC FDC MSX CNF 4DTR

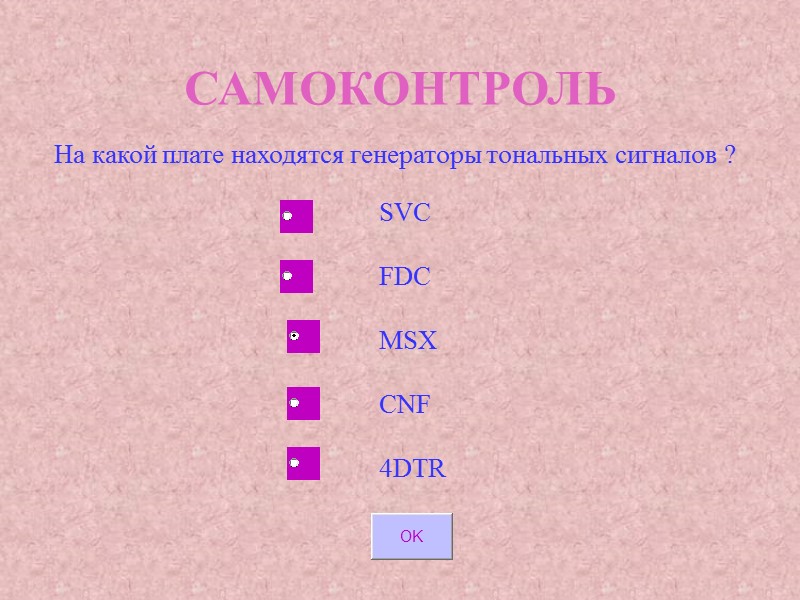

САМОКОНТРОЛЬ На какой плате находятся генераторы тональных сигналов ? SVC FDC MSX CNF 4DTR

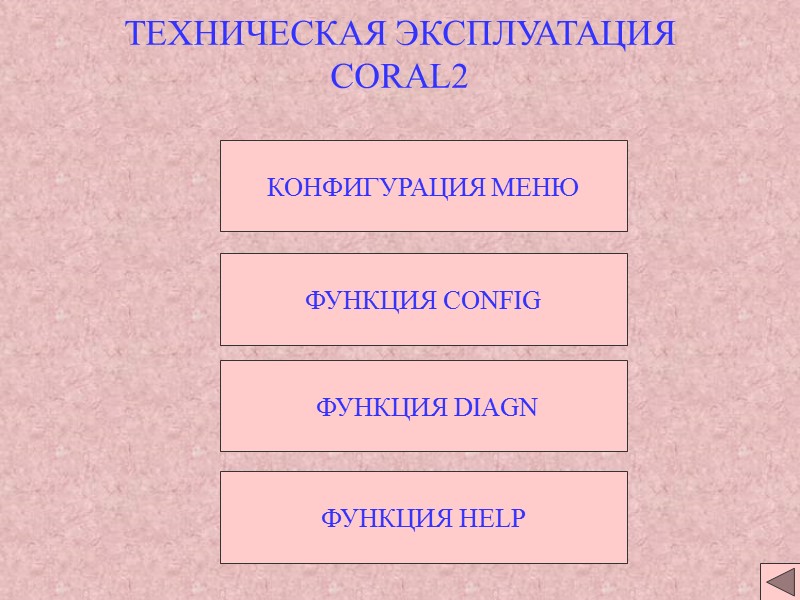

ФУНКЦИЯ CONFIG ФУНКЦИЯ DIAGN ФУНКЦИЯ HELP ТЕХНИЧЕСКАЯ ЭКСПЛУАТАЦИЯ CORAL2 КОНФИГУРАЦИЯ МЕНЮ

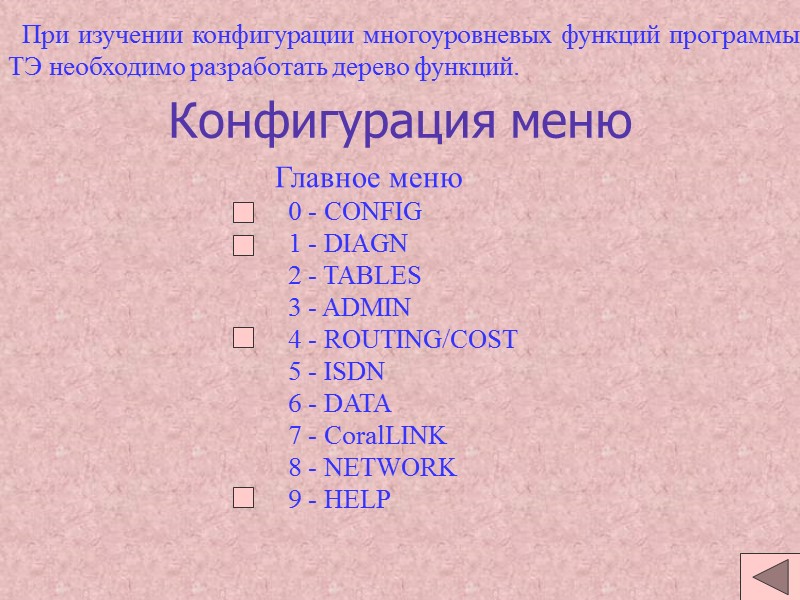

Конфигурация меню Главное меню 0 - CONFIG 1 - DIAGN 2 - TABLES 3 - ADMIN 4 - ROUTING/COST 5 - ISDN 6 - DATA 7 - CoralLINK 8 - NETWORK 9 - HELP При изучении конфигурации многоуровневых функций программы ТЭ необходимо разработать дерево функций.

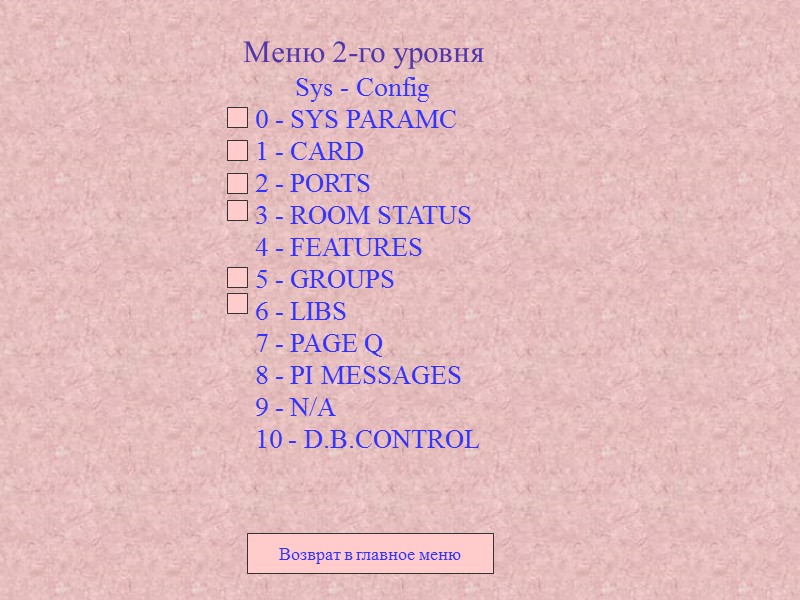

Меню 2-го уровня Sys - Config 0 - SYS PARAMC 1 - CARD 2 - PORTS 3 - ROOM STATUS 4 - FEATURES 5 - GROUPS 6 - LIBS 7 - PAGE Q 8 - PI MESSAGES 9 - N/A 10 - D.B.CONTROL Возврат в главное меню

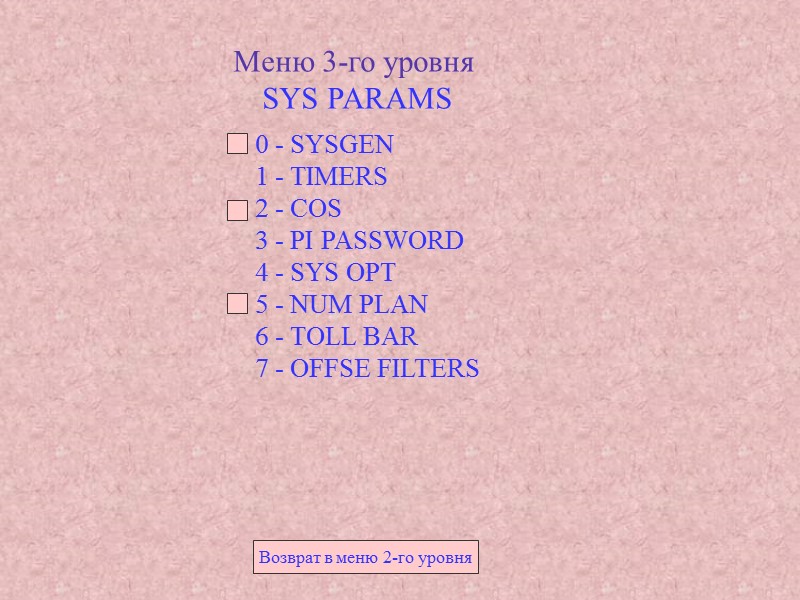

Меню 3-го уровня SYS PARAMS 0 - SYSGEN 1 - TIMERS 2 - COS 3 - PI PASSWORD 4 - SYS OPT 5 - NUM PLAN 6 - TOLL BAR 7 - OFFSE FILTERS Возврат в меню 2-го уровня

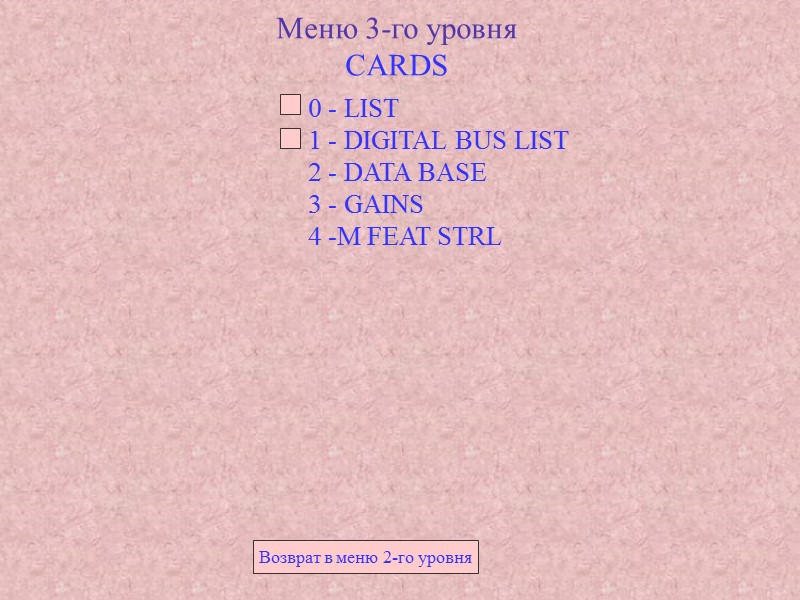

Меню 3-го уровня CARDS 0 - LIST 1 - DIGITAL BUS LIST 2 - DATA BASE 3 - GAINS 4 -M FEAT STRL Возврат в меню 2-го уровня

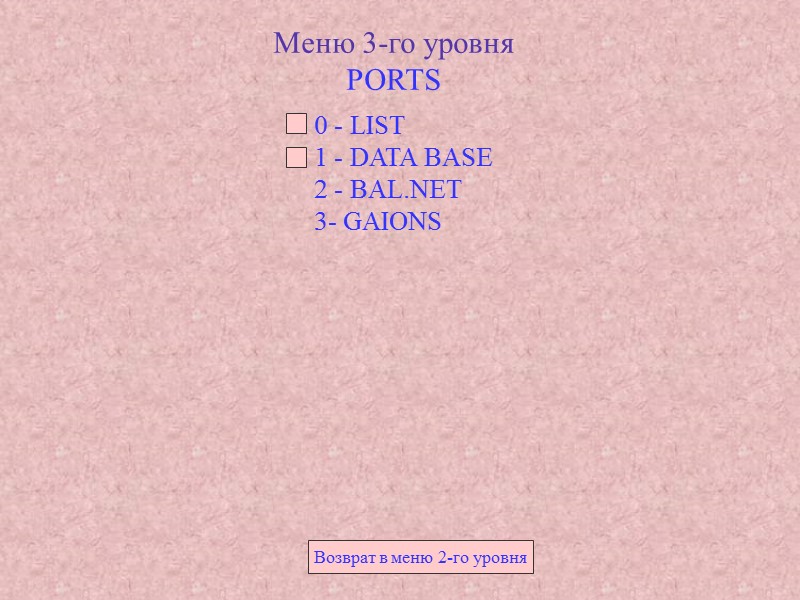

Меню 3-го уровня PORTS 0 - LIST 1 - DATA BASE 2 - BAL.NET 3- GAIONS Возврат в меню 2-го уровня

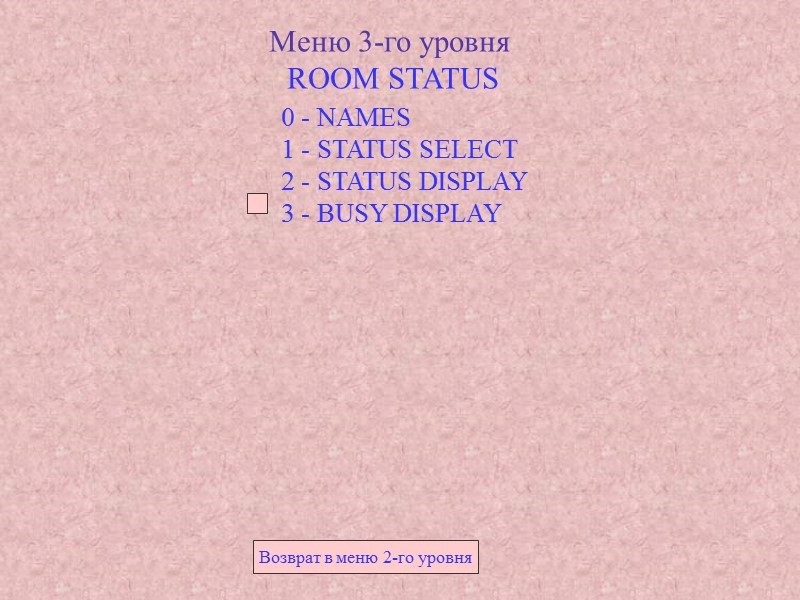

Меню 3-го уровня ROOM STATUS 0 - NAMES 1 - STATUS SELECT 2 - STATUS DISPLAY 3 - BUSY DISPLAY Возврат в меню 2-го уровня

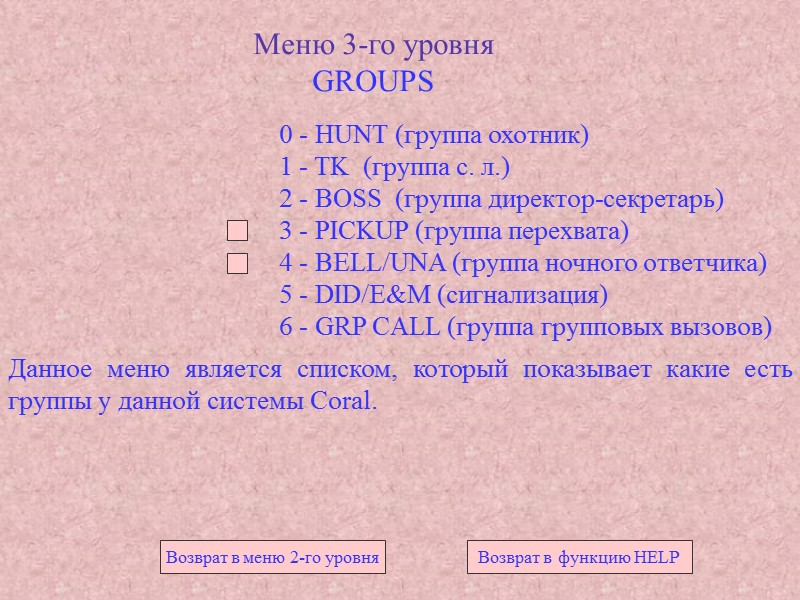

Меню 3-го уровня GROUPS 0 - HUNT (группа охотник) 1 - TK (группа с. л.) 2 - BOSS (группа директор-секретарь) 3 - PICKUP (группа перехвата) 4 - BELL/UNA (группа ночного ответчика) 5 - DID/E&M (сигнализация) 6 - GRP CALL (группа групповых вызовов) Возврат в меню 2-го уровня Данное меню является списком, который показывает какие есть группы у данной системы Coral. Возврат в функцию HELP

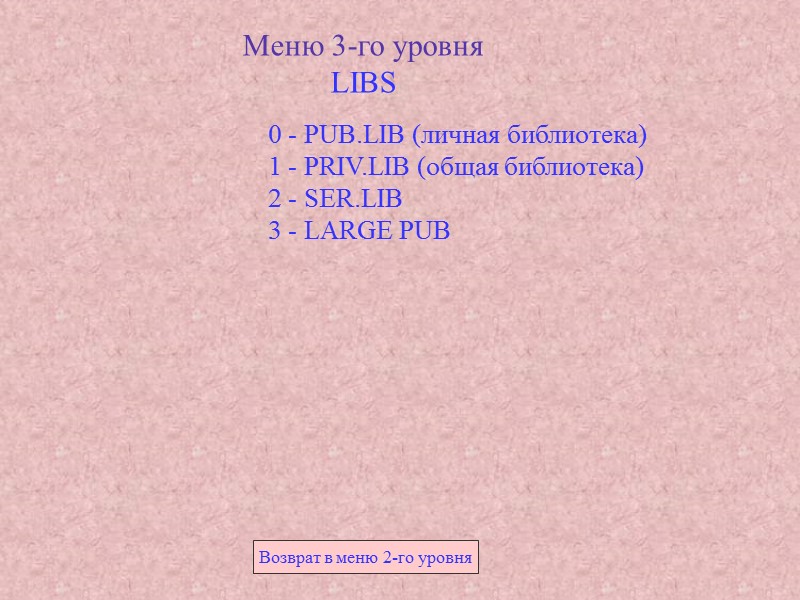

Меню 3-го уровня LIBS 0 - PUB.LIB (личная библиотека) 1 - PRIV.LIB (общая библиотека) 2 - SER.LIB 3 - LARGE PUB Возврат в меню 2-го уровня

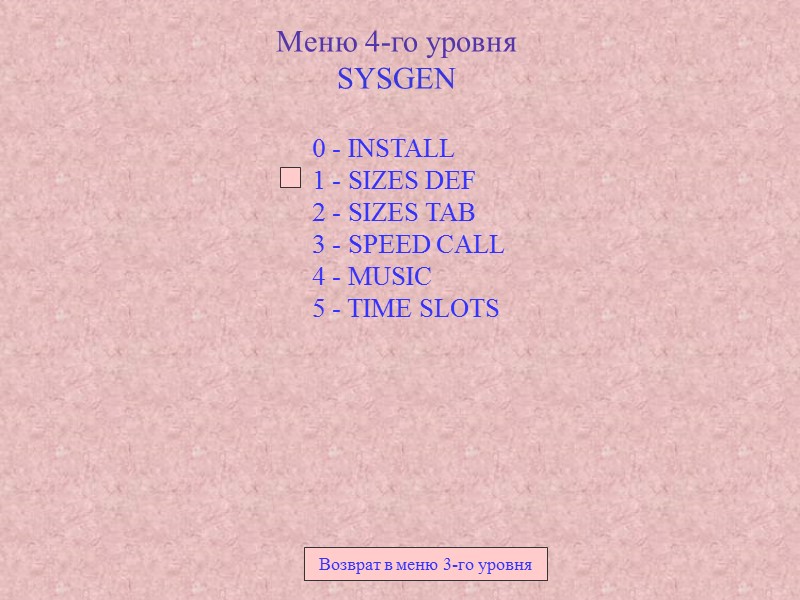

Меню 4-го уровня SYSGEN 0 - INSTALL 1 - SIZES DEF 2 - SIZES TAB 3 - SPEED CALL 4 - MUSIC 5 - TIME SLOTS Возврат в меню 3-го уровня

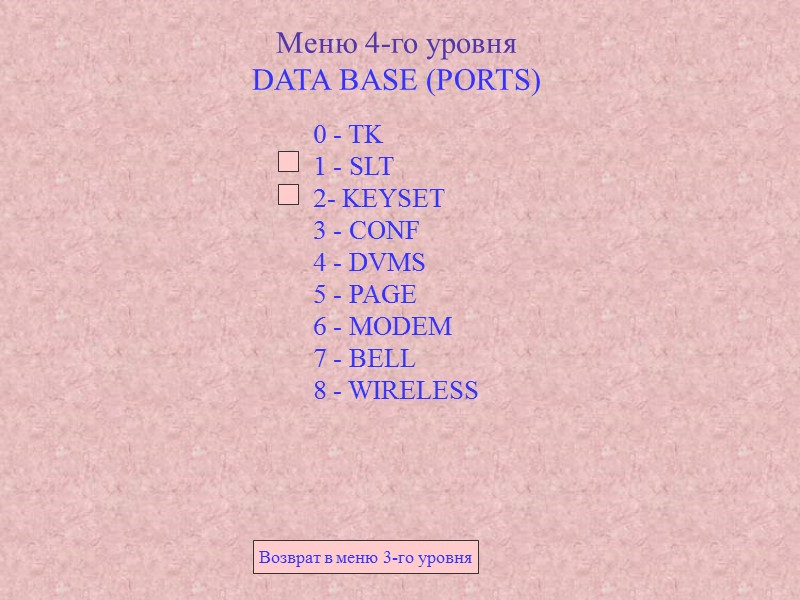

Меню 4-го уровня DATA BASE (PORTS) 0 - TK 1 - SLT 2- KEYSET 3 - CONF 4 - DVMS 5 - PAGE 6 - MODEM 7 - BELL 8 - WIRELESS Возврат в меню 3-го уровня

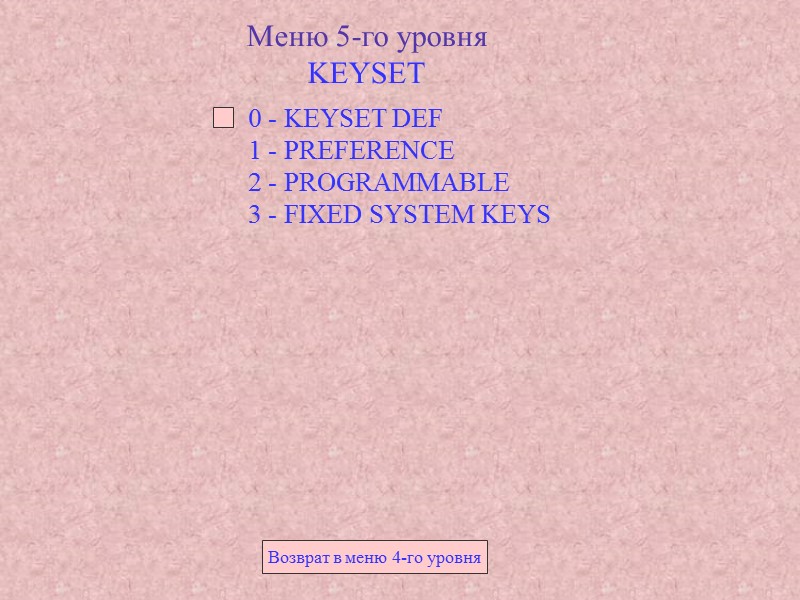

Меню 5-го уровня KEYSET 0 - KEYSET DEF 1 - PREFERENCE 2 - PROGRAMMABLE 3 - FIXED SYSTEM KEYS Возврат в меню 4-го уровня

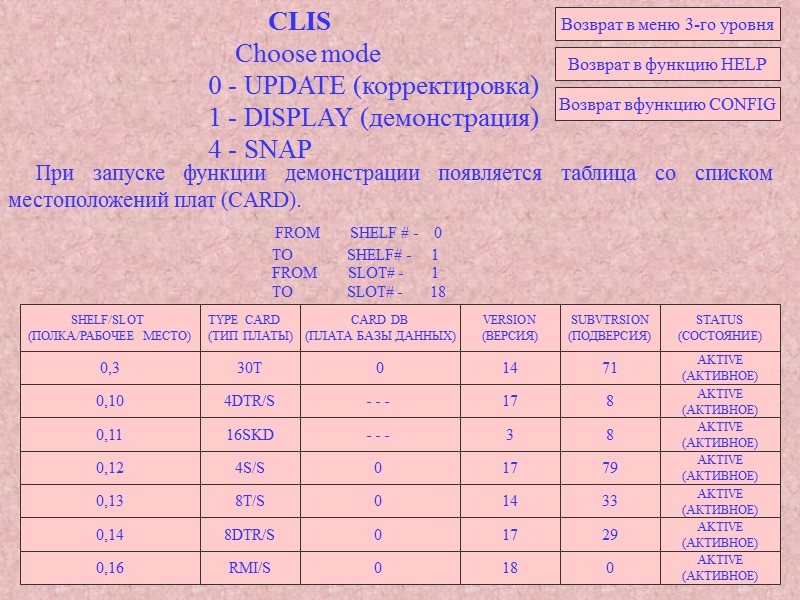

CLIS Choose mode 0 - UPDATE (корректировка) 1 - DISPLAY (демонстрация) 4 - SNAP При запуске функции демонстрации появляется таблица со списком местоположений плат (CARD). FROM SHELF # - 0 TO SHELF# - 1 FROM SLOT# - 1 TO SLOT# - 18 SHELF/SLOT (ПОЛКА/РАБОЧЕЕ МЕСТО) TYPE CARD (ТИП ПЛАТЫ) CARD DB (ПЛАТА БАЗЫ ДАННЫХ) VERSION (ВЕРСИЯ) SUBVTRSION (ПОДВЕРСИЯ) STATUS (СОСТОЯНИЕ) 0,3 30Т 0 14 71 AKTIVE (АКТИВНОЕ) 0,10 4DTR/S - - - 17 8 AKTIVE (АКТИВНОЕ) 0,11 0,12 0,14 0,16 16SKD 4S/S 8DTR/S RMI/S - - - 0 0 0 0,13 8T/S 0 3 17 14 17 18 8 79 33 29 0 AKTIVE (АКТИВНОЕ) AKTIVE (АКТИВНОЕ) AKTIVE (АКТИВНОЕ) AKTIVE (АКТИВНОЕ) AKTIVE (АКТИВНОЕ) Возврат в меню 3-го уровня Возврат в функцию HELP Возврат в функцию CONFIG

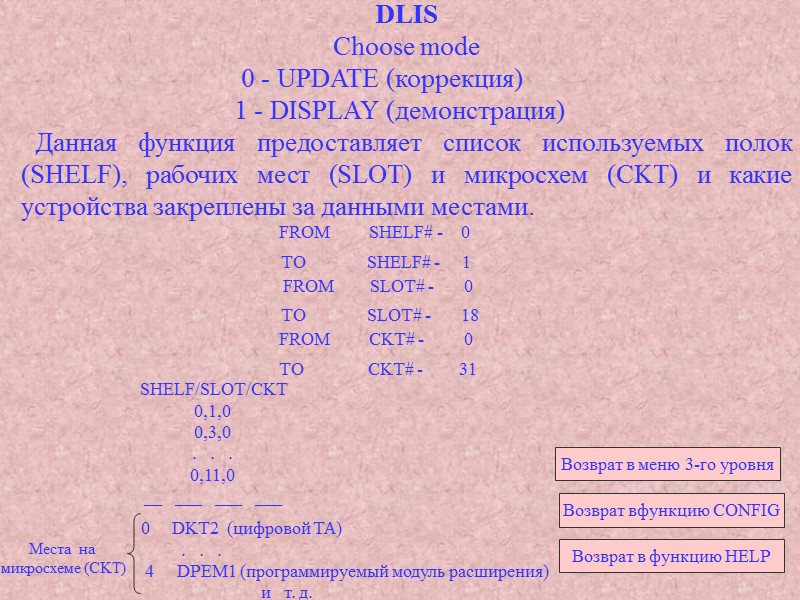

DLIS Choose mode 0 - UPDATE (коррекция) 1 - DISPLAY (демонстрация) Данная функция предоставляет список используемых полок (SHELF), рабочих мест (SLOT) и микросхем (CKT) и какие устройства закреплены за данными местами. FROM SHELF# - 0 TO SHELF# - 1 FROM SLOT# - 0 TO SLOT# - 18 FROM CKT# - 0 TO CKT# - 31 SHELF/SLOT/CKT 0,1,0 0,3,0 . . . 0,11,0 __ ___ ___ ___ 0 DKT2 (цифровой ТА) . . . 4 DPEM1 (программируемый модуль расширения) и т. д. Возврат в функцию HELP Возврат в меню 3-го уровня Возврат в функцию CONFIG Места на микросхеме (CKT)

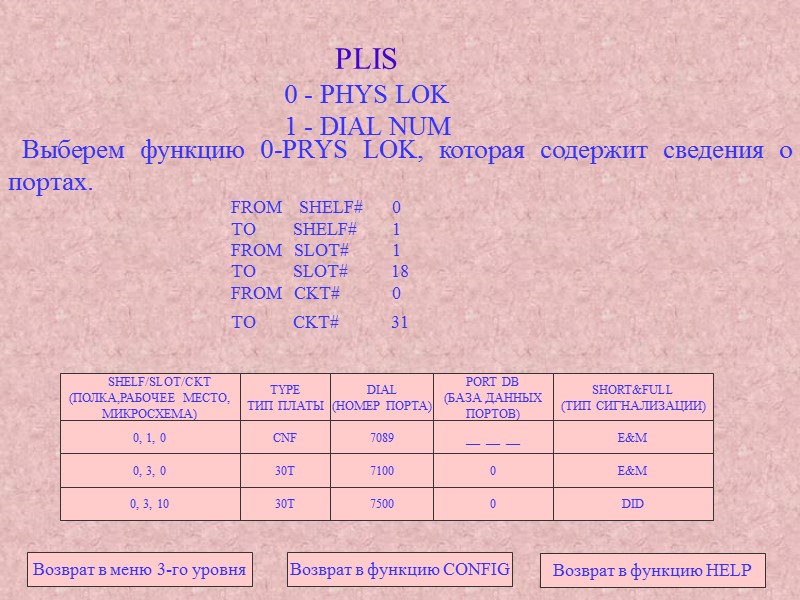

PLIS 0 - PHYS LOK 1 - DIAL NUM Выберем функцию 0-PRYS LOK, которая содержит сведения о портах. FROM SHELF# 0 TO SHELF# 1 FROM SLOT# 1 TO SLOT# 18 FROM CKT# 0 TO CKT# 31 SHELF/SLOT/CKT (ПОЛКА,РАБОЧЕЕ МЕСТО, МИКРОСХЕМА) TYPE ТИП ПЛАТЫ DIAL (НОМЕР ПОРТА) PORT DB (БАЗА ДАННЫХ ПОРТОВ) 0, 1, 0 0, 3, 0 0, 3, 10 CNF 30T 30T 7089 7100 7500 __ __ __ 0 0 SHORT&FULL (ТИП СИГНАЛИЗАЦИИ) Возврат в функцию HELP Возврат в меню 3-го уровня E&M E&M DID Возврат в функцию CONFIG

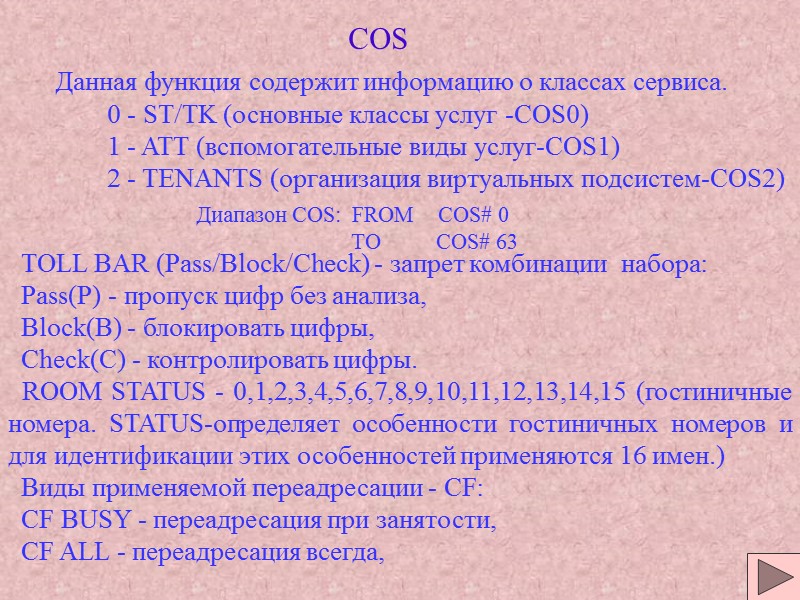

COS 0 - ST/TK (основные классы услуг -COS0) 1 - ATT (вспомогательные виды услуг-COS1) 2 - TENANTS (организация виртуальных подсистем-COS2) Диапазон COS: FROM COS# 0 TO COS# 63 TOLL BAR (Pass/Block/Check) - запрет комбинации набора: Pass(P) - пропуск цифр без анализа, Block(B) - блокировать цифры, Сheck(C) - контролировать цифры. ROOM STATUS - 0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15 (гостиничные номера. STATUS-определяет особенности гостиничных номеров и для идентификации этих особенностей применяются 16 имен.) Виды применяемой переадресации - CF: CF BUSY - переадресация при занятости, CF ALL - переадресация всегда, Данная функция содержит информацию о классах сервиса.

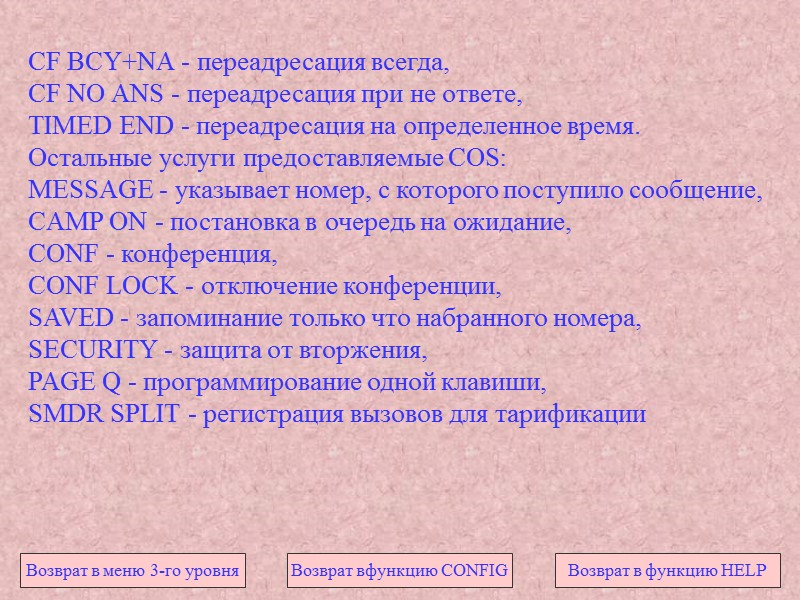

CF BCY+NA - переадресация всегда, CF NO ANS - переадресация при не ответе, TIMED END - переадресация на определенное время. Остальные услуги предоставляемые COS: MESSAGE - указывает номер, с которого поступило сообщение, CAMP ON - постановка в очередь на ожидание, CONF - конференция, CONF LOCK - отключение конференции, SAVED - запоминание только что набранного номера, SECURITY - защита от вторжения, PAGE Q - программирование одной клавиши, SMDR SPLIT - регистрация вызовов для тарификации Возврат в меню 3-го уровня Возврат в функцию HELP Возврат в функцию CONFIG

PICK Choose mode 0 - UPDATA 1 - DISPLAY Данная команда предоставляет список членов группы перехвата (PICK). Группа перехвата дает возможность члену группы отвечать на вызов, поступивший другому члену группы. Возврат в функцию HELP Возврат в меню 3-го уровня Возврат в функцию CONFIG

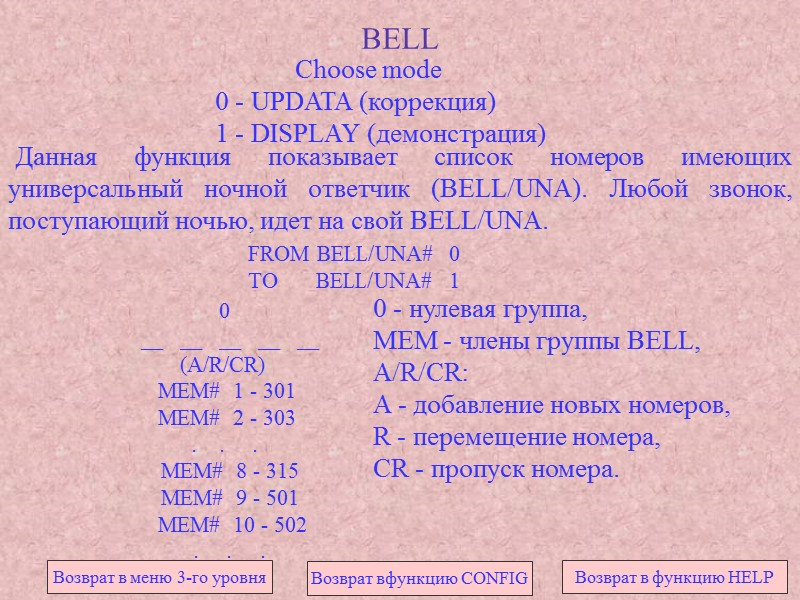

BELL Choose mode 0 - UPDATA (коррекция) 1 - DISPLAY (демонстрация) Данная функция показывает список номеров имеющих универсальный ночной ответчик (BELL/UNA). Любой звонок, поступающий ночью, идет на свой BELL/UNA. FROM BELL/UNA# 0 TO BELL/UNA# 1 0 __ __ __ __ __ (A/R/CR) MEM# 1 - 301 MEM# 2 - 303 . . . MEM# 8 - 315 MEM# 9 - 501 MEM# 10 - 502 . . . 0 - нулевая группа, MEM - члены группы BELL, A/R/CR: A - добавление новых номеров, R - перемещение номера, CR - пропуск номера. Возврат в функцию HELP Возврат в меню 3-го уровня Возврат в функцию CONFIG

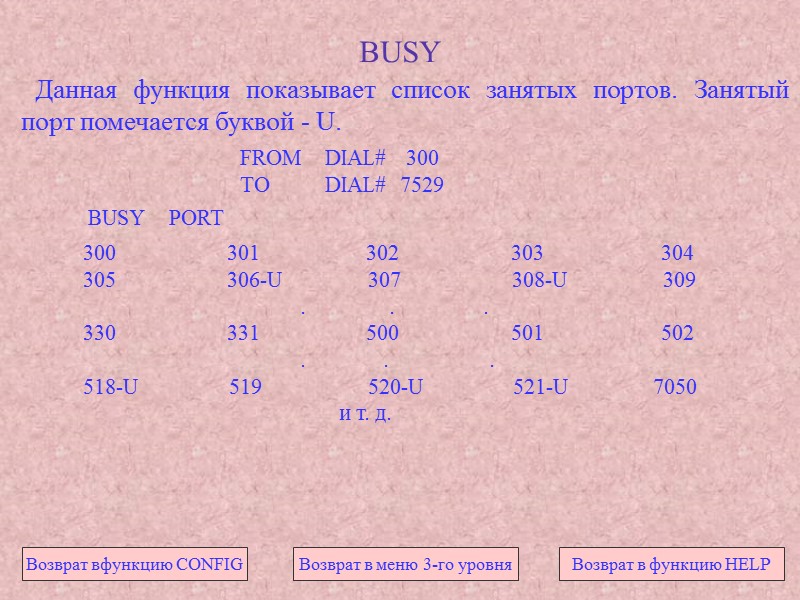

BUSY Данная функция показывает список занятых портов. Занятый порт помечается буквой - U. BUSY PORT FROM DIAL# 300 TO DIAL# 7529 300 301 302 303 304 305 306-U 307 308-U 309 . . . 330 331 500 501 502 . . . 518-U 519 520-U 521-U 7050 и т. д. Возврат в функцию HELP Возврат в меню 3-го уровня Возврат в функцию CONFIG

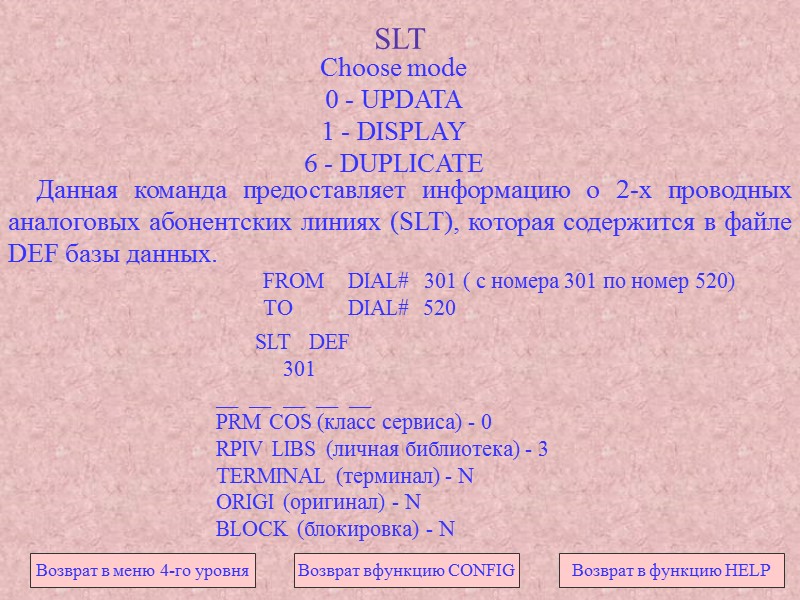

SLT Choose mode 0 - UPDATA 1 - DISPLAY 6 - DUPLICATE Данная команда предоставляет информацию о 2-х проводных аналоговых абонентских линиях (SLT), которая содержится в файле DEF базы данных. FROM DIAL# 301 ( с номера 301 по номер 520) TO DIAL# 520 SLT DEF 301 __ __ __ __ __ PRM COS (класс сервиса) - 0 RPIV LIBS (личная библиотека) - 3 TERMINAL (терминал) - N ORIGI (оригинал) - N BLOCK (блокировка) - N Возврат в меню 4-го уровня Возврат в функцию HELP Возврат в функцию CONFIG

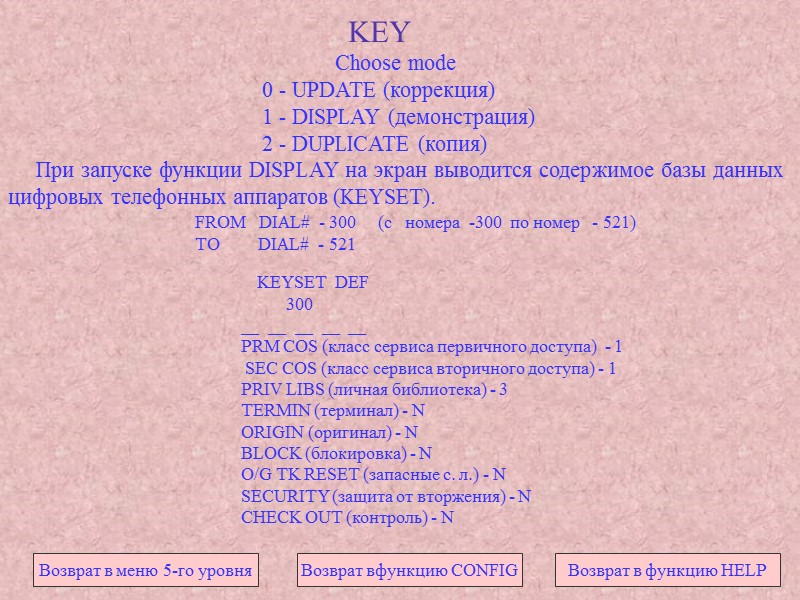

KEY Choose mode 0 - UPDATE (коррекция) 1 - DISPLAY (демонстрация) 2 - DUPLICATE (копия) При запуске функции DISPLAY на экран выводится содержимое базы данных цифровых телефонных аппаратов (KEYSET). FROM DIAL# - 300 (с номера -300 по номер - 521) TO DIAL# - 521 KEYSET DEF 300 __ __ __ __ __ PRM COS (класс сервиса первичного доступа) - 1 SEC COS (класс сервиса вторичного доступа) - 1 PRIV LIBS (личная библиотека) - 3 TERMIN (терминал) - N ORIGIN (оригинал) - N BLOCK (блокировка) - N O/G TK RESET (запасные с. л.) - N SECURITY (защита от вторжения) - N CHECK OUT (контроль) - N Возврат в меню 5-го уровня Возврат в функцию HELP Возврат в функцию CONFIG

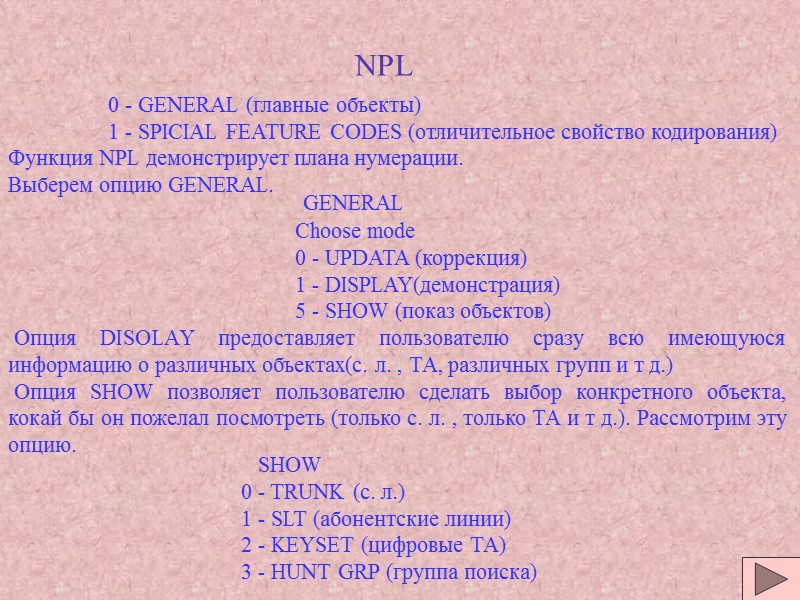

NPL 0 - GENERAL (главные объекты) 1 - SPICIAL FEATURE CODES (отличительное свойство кодирования) Функция NPL демонстрирует плана нумерации. Выберем опцию GENERAL. GENERAL Choose mode 0 - UPDATA (коррекция) 1 - DISPLAY(демонстрация) 5 - SHOW (показ объектов) Опция DISOLAY предоставляет пользователю сразу всю имеющуюся информацию о различных объектах(с. л. , ТА, различных групп и т д.) Опция SHOW позволяет пользователю сделать выбор конкретного объекта, кокай бы он пожелал посмотреть (только с. л. , только ТА и т д.). Рассмотрим эту опцию. SHOW 0 - TRUNK (с. л.) 1 - SLT (абонентские линии) 2 - KEYSET (цифровые ТА) 3 - HUNT GRP (группа поиска)

7100 7109 TRUNK (с. л.) 0, 3, 0 3 - PUBLIC LIB (личные библиотеки) 4 - BELL (группа универсального ночного ответчика) 5 - MODEM (модем) 6 - DATA PORT (данные портов) 7 - PRIVATA LIB(общая библиотека) 8 - CONF (конференц-связь) Например выберем :0 - TRUNK 7110 7119 TRUNK (с. л.) 0, 4, 0 1 - SLT 321 321 SLT (абонентские линии) 0, 12, 10 323 323 SLT (абонентские линии) 0, 12, 11 Возврат в функцию HELP Возврат в меню 3-го уровня Возврат в функцию CONFIG

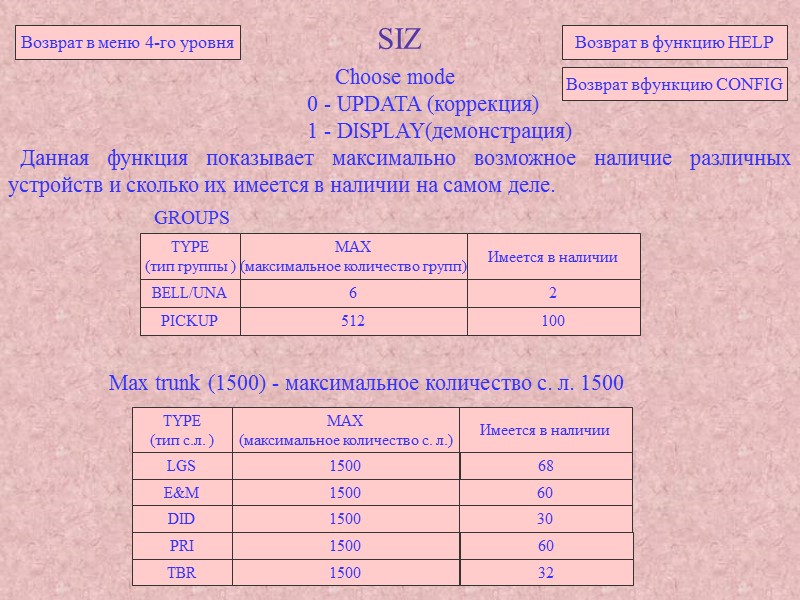

SIZ Choose mode 0 - UPDATA (коррекция) 1 - DISPLAY(демонстрация) Данная функция показывает максимально возможное наличие различных устройств и сколько их имеется в наличии на самом деле. Max trunk (1500) - максимальное количество с. л. 1500 TYPE (тип с.л. ) Имеется в наличии MAX (максимальное количество с. л.) LGS E&M DID PRI TBR 1500 1500 1500 1500 1500 68 60 30 60 32 TYPE (тип группы ) Имеется в наличии MAX (максимальное количество групп) GROUPS BELL/UNA PICKUP 6 2 512 100 Возврат в функцию HELP Возврат в меню 4-го уровня Возврат в функцию CONFIG

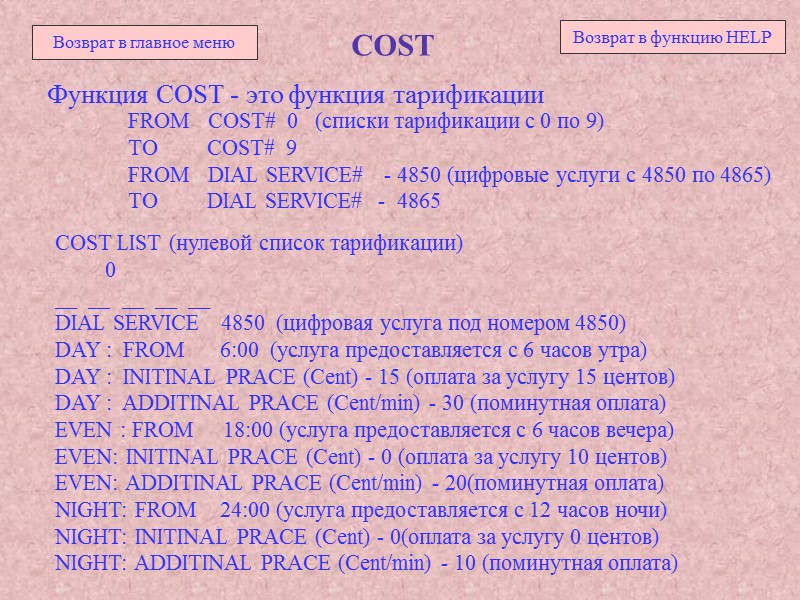

COST Функция COST - это функция тарификации FROM COST# 0 (списки тарификации с 0 по 9) TO COST# 9 FROM DIAL SERVICE# - 4850 (цифровые услуги с 4850 по 4865) TO DIAL SERVICE# - 4865 COST LIST (нулевой список тарификации) 0 __ __ __ __ __ DIAL SERVICE 4850 (цифровая услуга под номером 4850) DAY : FROM 6:00 (услуга предоставляется с 6 часов утра) DAY : INITINAL PRACE (Cent) - 15 (оплата за услугу 15 центов) DAY : ADDITINAL PRACE (Cent/min) - 30 (поминутная оплата) EVEN : FROM 18:00 (услуга предоставляется с 6 часов вечера) EVEN: INITINAL PRACE (Cent) - 0 (оплата за услугу 10 центов) EVEN: ADDITINAL PRACE (Cent/min) - 20(поминутная оплата) NIGHT: FROM 24:00 (услуга предоставляется с 12 часов ночи) NIGHT: INITINAL PRACE (Cent) - 0(оплата за услугу 0 центов) NIGHT: ADDITINAL PRACE (Cent/min) - 10 (поминутная оплата) Возврат в функцию HELP Возврат в главное меню

ФУНКЦИЯ CONFIG Функция CONFIG находится в главном меню системы Coral и предоставляет информацию о различных элементах системы.Чтобы получить требуемую информацию необходимо набрать сооответствующий ей набор функций из разных меню. Например для просмотра списка плат: главное меню: 0-CONFIG, меню 2-го уровня:1-CARDS, меню 3-го уровня:0-LIST для просмотра списка занятых портов: главное меню:0-CONFIG, меню 2-го уровня:3-ROOM STATUS, меню 3-го уровня: 3-BUSY DISPLAY для просмотра групп ночного ответчика: главное меню: 0-CONFIG, меню 2-го уровня:5-GROUPS, меню 3-го уровня:5-BELL/UNA

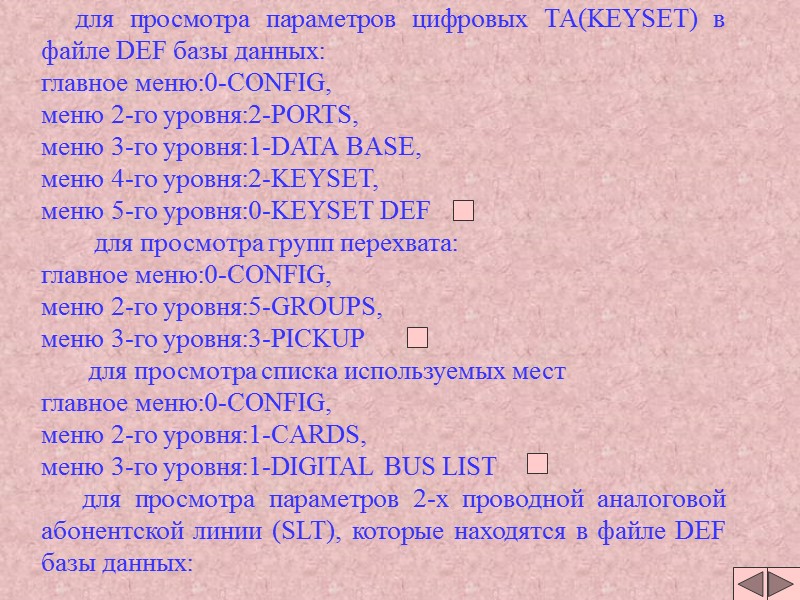

для просмотра параметров цифровых ТА(KEYSET) в файле DEF базы данных: главное меню:0-CONFIG, меню 2-го уровня:2-PORTS, меню 3-го уровня:1-DATA BASE, меню 4-го уровня:2-KEYSET, меню 5-го уровня:0-KEYSET DEF для просмотра групп перехвата: главное меню:0-CONFIG, меню 2-го уровня:5-GROUPS, меню 3-го уровня:3-PICKUP для просмотра списка используемых мест главное меню:0-CONFIG, меню 2-го уровня:1-CARDS, меню 3-го уровня:1-DIGITAL BUS LIST для просмотра параметров 2-х проводной аналоговой абонентской линии (SLT), которые находятся в файле DEF базы данных:

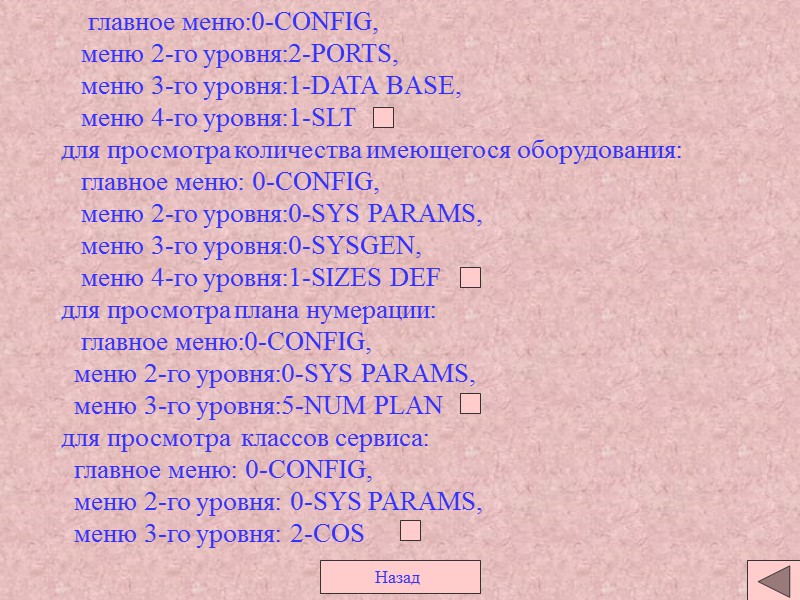

главное меню:0-CONFIG, меню 2-го уровня:2-PORTS, меню 3-го уровня:1-DATA BASE, меню 4-го уровня:1-SLT для просмотра количества имеющегося оборудования: главное меню: 0-CONFIG, меню 2-го уровня:0-SYS PARAMS, меню 3-го уровня:0-SYSGEN, меню 4-го уровня:1-SIZES DEF для просмотра плана нумерации: главное меню:0-CONFIG, меню 2-го уровня:0-SYS PARAMS, меню 3-го уровня:5-NUM PLAN для просмотра классов сервиса: главное меню: 0-CONFIG, меню 2-го уровня: 0-SYS PARAMS, меню 3-го уровня: 2-COS Назад

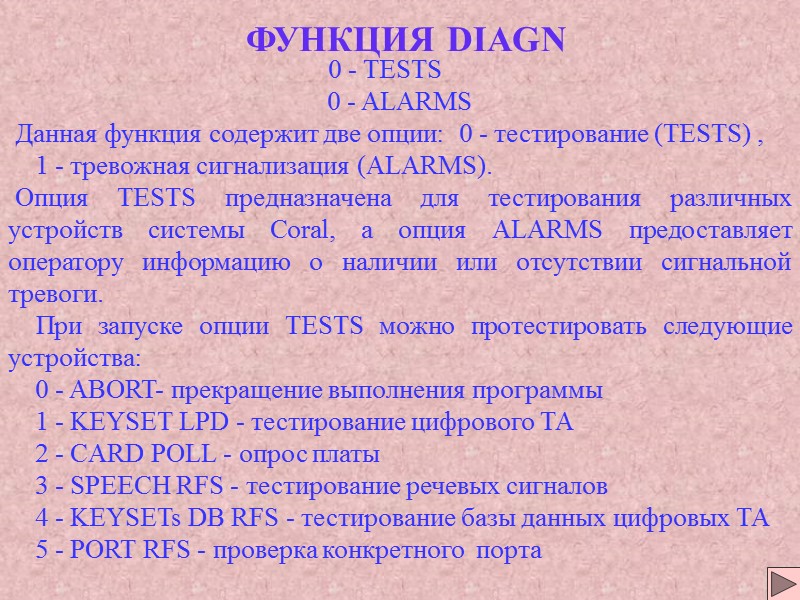

ФУНКЦИЯ DIAGN 0 - TESTS 0 - ALARMS Данная функция содержит две опции: 0 - тестирование (TESTS) , 1 - тревожная сигнализация (ALARMS). Опция TESTS предназначена для тестирования различных устройств системы Coral, а опция ALARMS предоставляет оператору информацию о наличии или отсутствии сигнальной тревоги. При запуске опции TESTS можно протестировать следующие устройства: 0 - ABORT- прекращение выполнения программы 1 - KEYSET LPD - тестирование цифрового ТА 2 - CARD POLL - опрос платы 3 - SPEECH RFS - тестирование речевых сигналов 4 - KEYSETs DB RFS - тестирование базы данных цифровых ТА 5 - PORT RFS - проверка конкретного порта

6 - ALL DIMFs - тестирование всех 4-х проводных с. л. с сигнализацией E&M 7 - ALL DTDs - тестирование всех плат интерфейсов 8 - LINKS - тестирование соединения 9 - MEMORY - тестирование запоминающего устройства 10 - ALL PORTs - тестирова6ние всех портов 11 - DIGITAL TK - тестирование цифровых с.л. 12 - VDK CHK - тестирование многоклавишных ТА 13 - DATA RFS - проверка передачи данных 14 - TONE RFS - проверка наличия тональных сигналов 15 - ALL MFCs - тестирование всех тональных сигналов 16 - E2 - тестирование интерфейса E2 17 - MSX CONTROL - контроль платы процессора 18 - DKT SUBUNIT - тестирование элемента телефона DKT. Запустив тест интересующего устройства, программа технической эксплуатации спрашивает запустить тест или нет : GO Y/N Если вы, выбрали команду ДА (Y), то выдается сообщение - тест запущен (STARTING TEST), а после выполнения теста выдается сообщение - завершении теста (TEST COMPLETED).

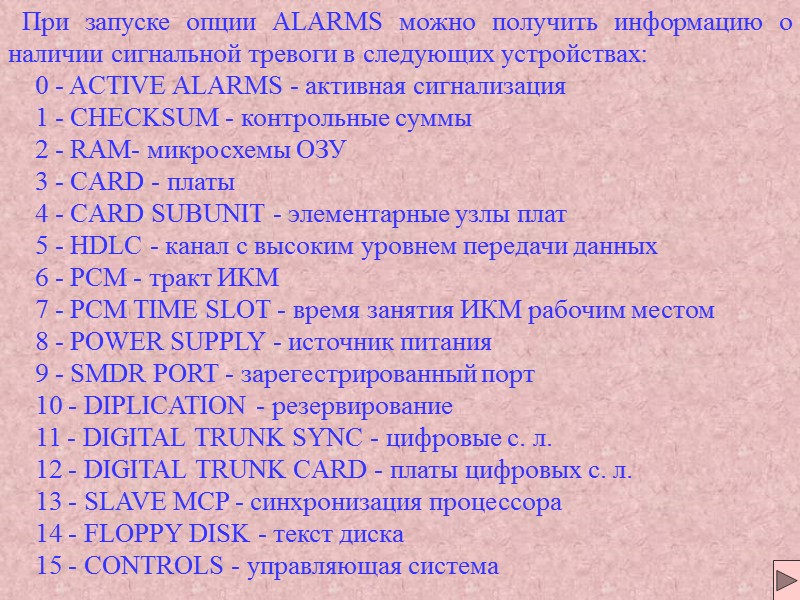

При запуске опции ALARMS можно получить информацию о наличии сигнальной тревоги в следующих устройствах: 0 - ACTIVE ALARMS - активная сигнализация 1 - CHECKSUM - контрольные суммы 2 - RAM- микросхемы ОЗУ 3 - CARD - платы 4 - CARD SUBUNIT - элементарные узлы плат 5 - HDLC - канал с высоким уровнем передачи данных 6 - PCM - тракт ИКМ 7 - PCM TIME SLOT - время занятия ИКМ рабочим местом 8 - POWER SUPPLY - источник питания 9 - SMDR PORT - зарегестрированный порт 10 - DIPLICATION - резервирование 11 - DIGITAL TRUNK SYNC - цифровые с. л. 12 - DIGITAL TRUNK CARD - платы цифровых с. л. 13 - SLAVE MCP - синхронизация процессора 14 - FLOPPY DISK - текст диска 15 - CONTROLS - управляющая система

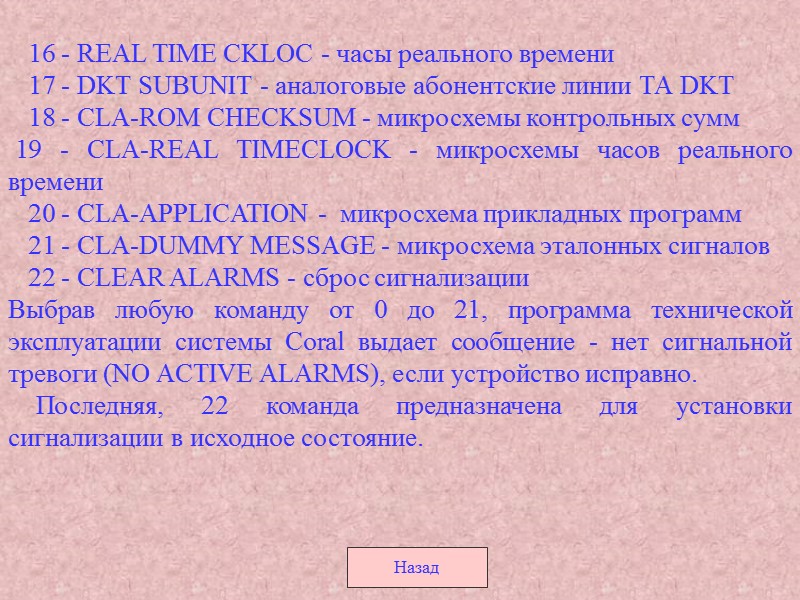

16 - REAL TIME CKLOC - часы реального времени 17 - DKT SUBUNIT - аналоговые абонентские линии ТА DKT 18 - CLA-ROM CHECKSUM - микросхемы контрольных сумм 19 - CLA-REAL TIMECLOCK - микросхемы часов реального времени 20 - CLA-APPLICATION - микросхема прикладных программ 21 - CLA-DUMMY MESSAGE - микросхема эталонных сигналов 22 - CLEAR ALARMS - сброс сигнализации Выбрав любую команду от 0 до 21, программа технической эксплуатации системы Coral выдает сообщение - нет сигнальной тревоги (NO ACTIVE ALARMS), если устройство исправно. Последняя, 22 команда предназначена для установки сигнализации в исходное состояние. Назад

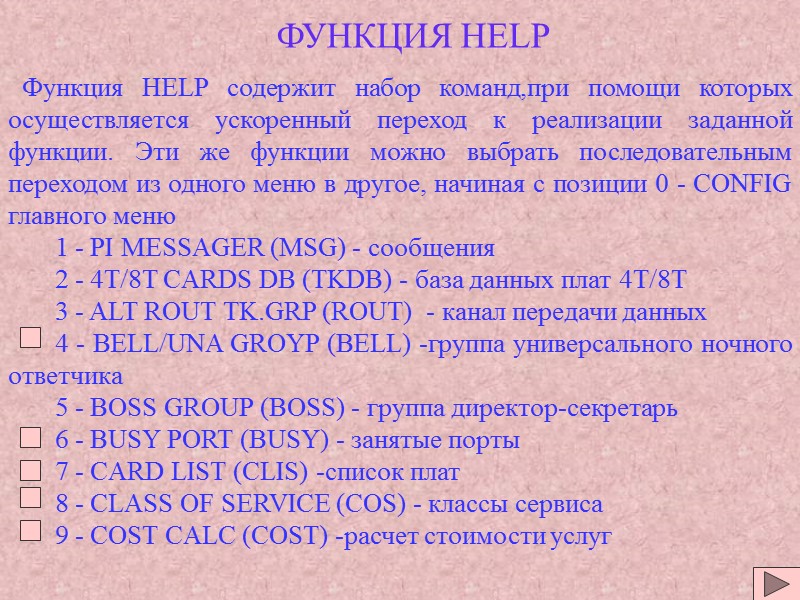

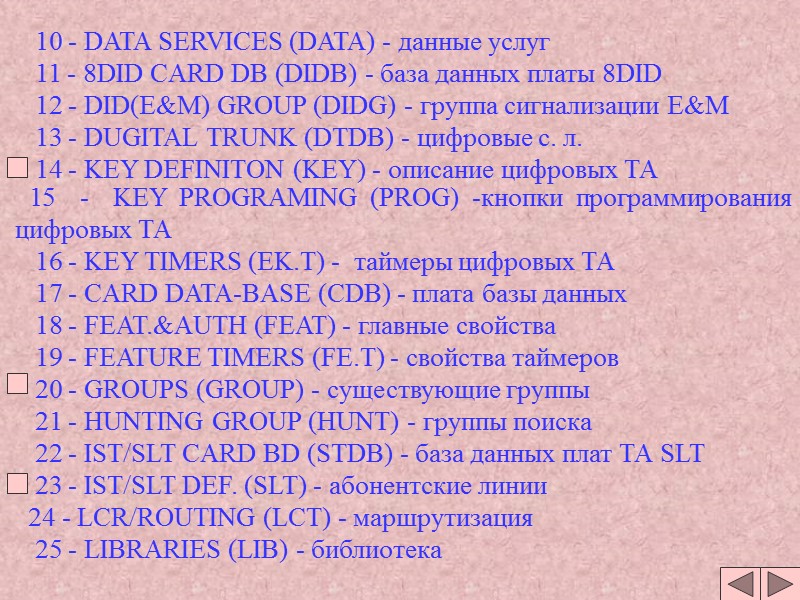

ФУНКЦИЯ HELP Функция HELP содержит набор команд,при помощи которых осуществляется ускоренный переход к реализации заданной функции. Эти же функции можно выбрать последовательным переходом из одного меню в другое, начиная с позиции 0 - CONFIG главного меню 1 - PI MESSAGER (MSG) - сообщения 2 - 4T/8T CARDS DB (TKDB) - база данных плат 4T/8T 3 - ALT ROUT TK.GRP (ROUT) - канал передачи данных 4 - BELL/UNA GROYP (BELL) -группа универсального ночного ответчика 5 - BOSS GROUP (BOSS) - группа директор-секретарь 6 - BUSY PORT (BUSY) - занятые порты 7 - CARD LIST (CLIS) -список плат 8 - CLASS OF SERVICE (COS) - классы сервиса 9 - COST CALC (COST) -расчет стоимости услуг

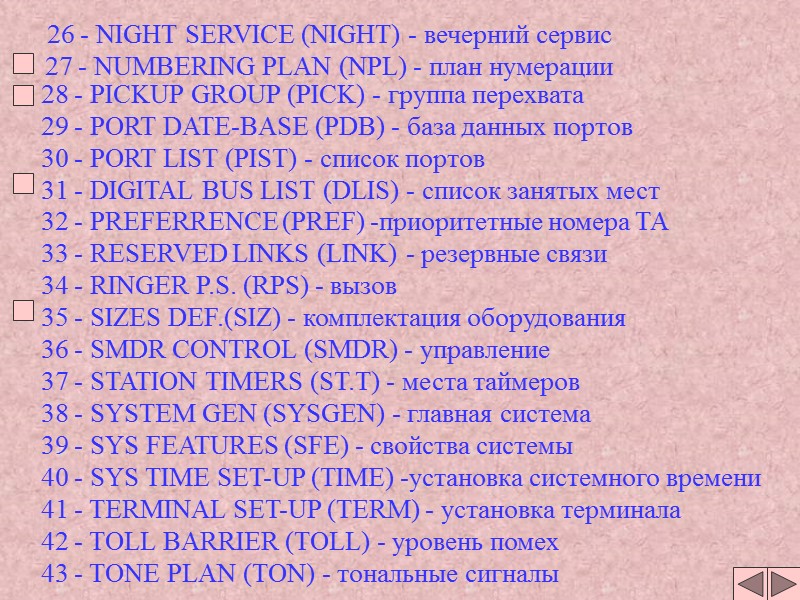

28 - PICKUP GROUP (PICK) - группа перехвата 29 - PORT DATE-BASE (PDB) - база данных портов 30 - PORT LIST (PIST) - список портов 31 - DIGITAL BUS LIST (DLIS) - список занятых мест 26 - NIGHT SERVICE (NIGHT) - вечерний сервис 27 - NUMBERING PLAN (NPL) - план нумерации 32 - PREFERRENCE (PREF) -приоритетные номера ТА 33 - RESERVED LINKS (LINK) - резервные связи 34 - RINGER P.S. (RPS) - вызов 35 - SIZES DEF.(SIZ) - комплектация оборудования 36 - SMDR CONTROL (SMDR) - управление 37 - STATION TIMERS (ST.T) - места таймеров 38 - SYSTEM GEN (SYSGEN) - главная система 39 - SYS FEATURES (SFE) - свойства системы 40 - SYS TIME SET-UP (TIME) -установка системного времени 41 - TERMINAL SET-UP (TERM) - установка терминала 42 - TOLL BARRIER (TOLL) - уровень помех 43 - TONE PLAN (TON) - тональные сигналы

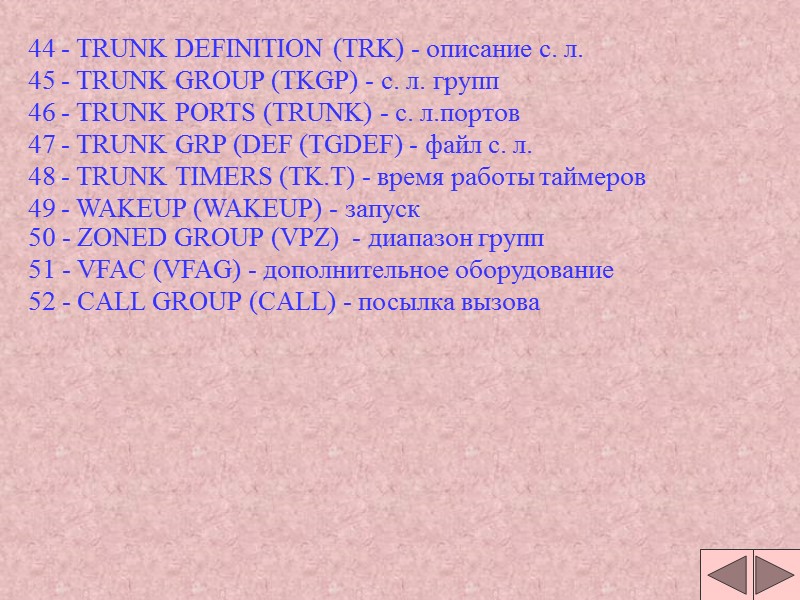

44 - TRUNK DEFINITION (TRK) - описание с. л. 45 - TRUNK GROUP (TKGP) - с. л. групп 46 - TRUNK PORTS (TRUNK) - с. л.портов 47 - TRUNK GRP (DEF (TGDEF) - файл с. л. 48 - TRUNK TIMERS (TK.T) - время работы таймеров 49 - WAKEUP (WAKEUP) - запуск 50 - ZONED GROUP (VPZ) - диапазон групп 51 - VFAC (VFAG) - дополнительное оборудование 52 - CALL GROUP (CALL) - посылка вызова

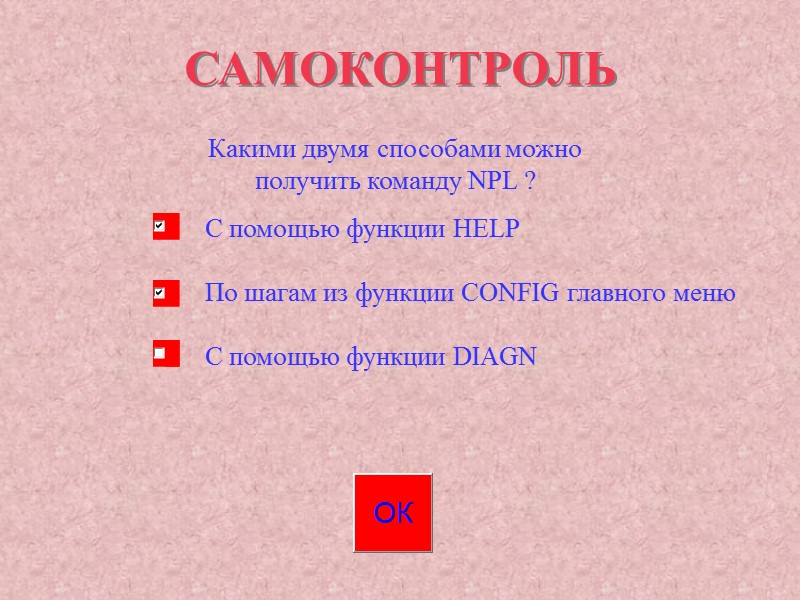

САМОКОНТРОЛЬ Какими двумя способами можно получить команду NPL ? С помощью функции HELP По шагам из функции CONFIG главного меню С помощью функции DIAGN

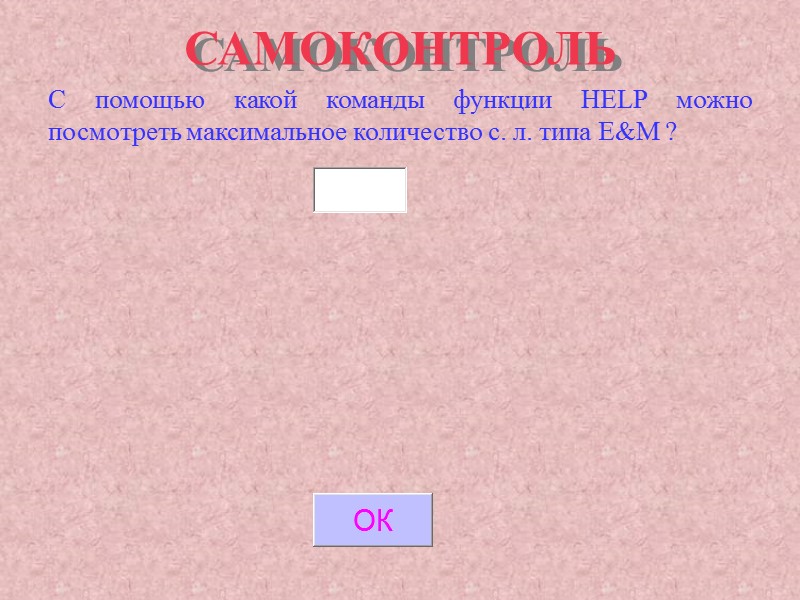

САМОКОНТРОЛЬ С помощью какой команды функции HELP можно посмотреть максимальное количество с. л. типа E&M ?

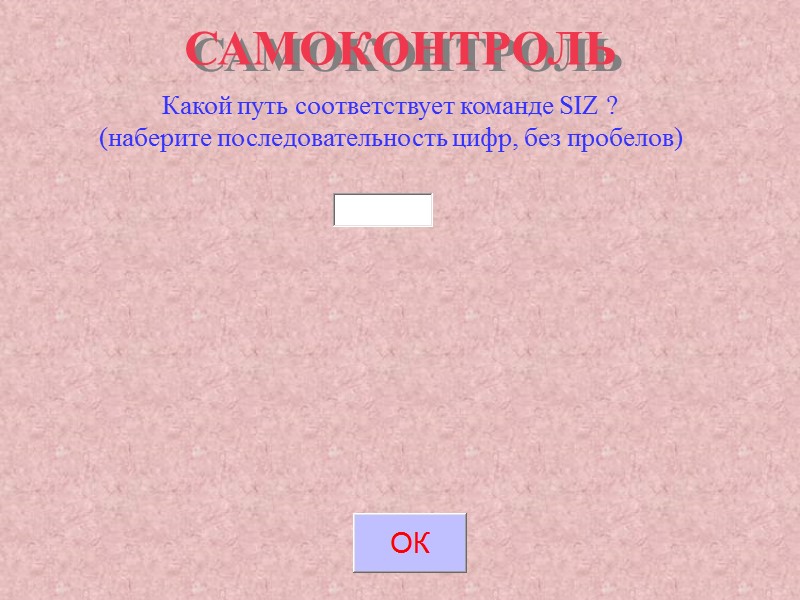

САМОКОНТРОЛЬ Какой путь соответствует команде SIZ ? (наберите последовательность цифр, без пробелов)

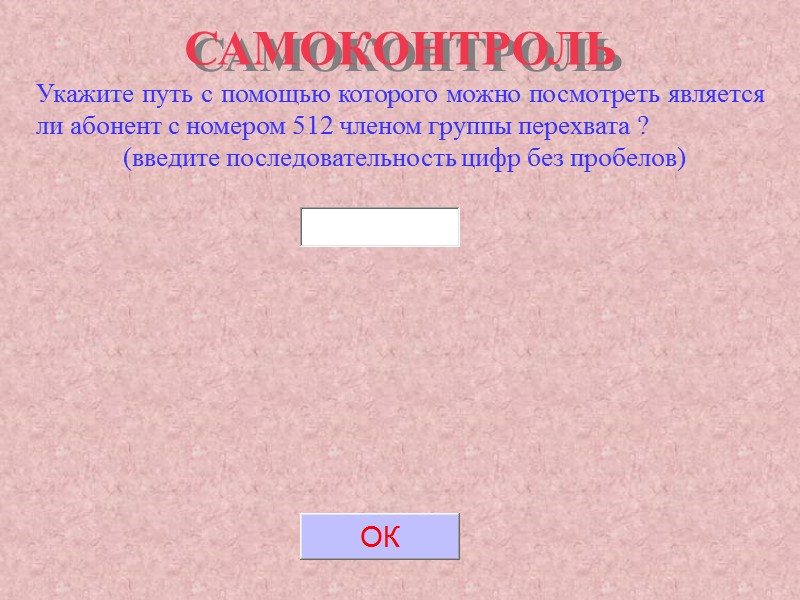

САМОКОНТРОЛЬ Укажите путь с помощью которого можно посмотреть является ли абонент с номером 512 членом группы перехвата ? (введите последовательность цифр без пробелов)

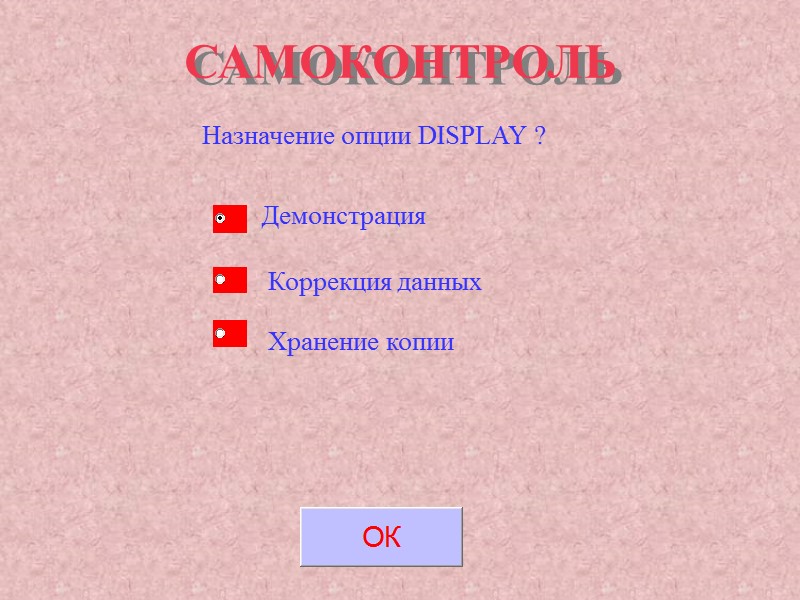

САМОКОНТРОЛЬ Назначение опции DISPLAY ? Демонстрация Коррекция данных Хранение копии

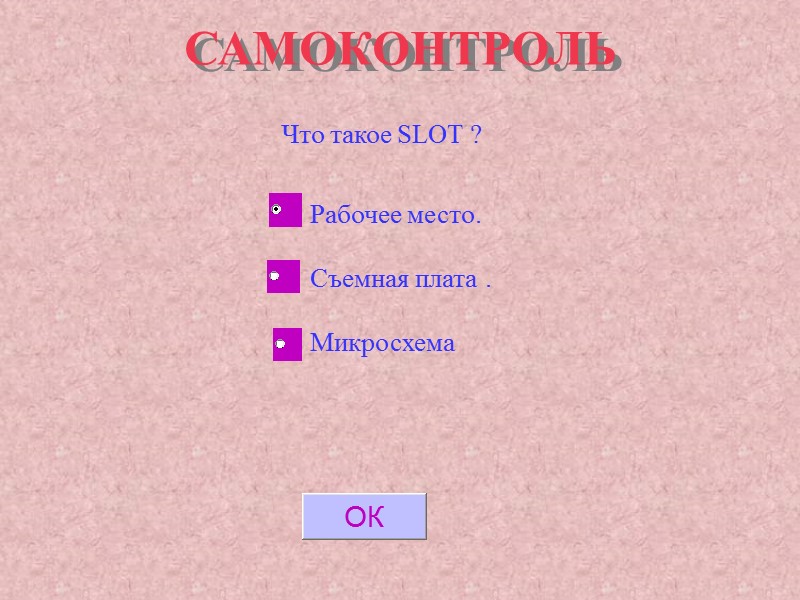

САМОКОНТРОЛЬ Что такое SLOT ? Рабочее место. Съемная плата . Микросхема

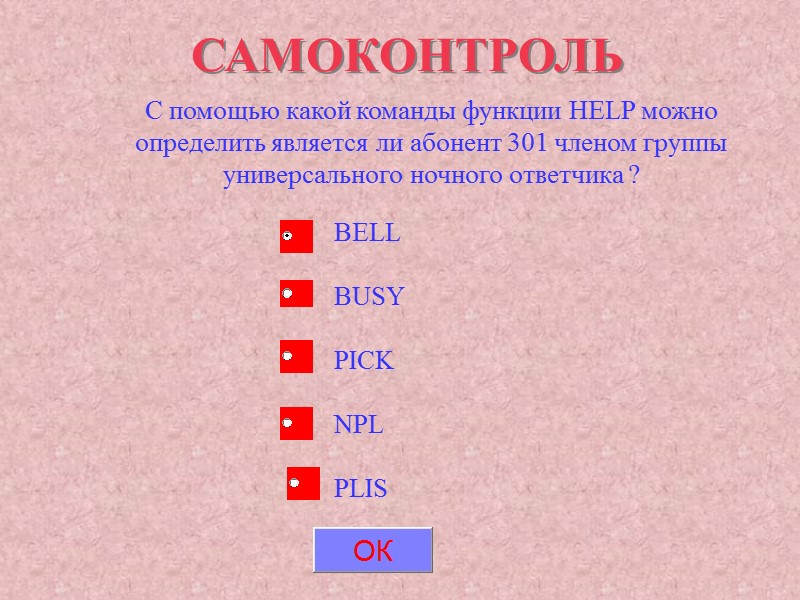

САМОКОНТРОЛЬ С помощью какой команды функции HELP можно определить является ли абонент 301 членом группы универсального ночного ответчика ? BELL BUSY PICK NPL PLIS

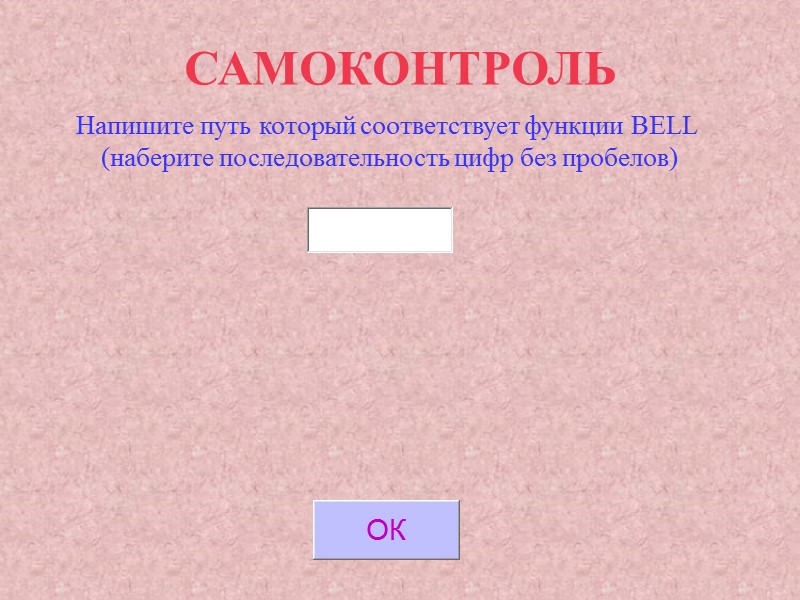

САМОКОНТРОЛЬ Напишите путь который соответствует функции BELL (наберите последовательность цифр без пробелов)
