Техническая эксплуатация электрооборудования консольнофрезерного станка модели 6 М 88 Выполнил студент группы Т 3 -08 Лаврентьев В. И
Назначение станка Станок предназначен для фрезерования всевозможных деталей цилиндрическими, дисковыми, угловыми, фасонными, торцовыми и концевыми фрезами. На этих станках можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса. Также можно фрезеровать всевозможные спирали, для чего стол его поворачивается вокруг своей вертикальной оси.

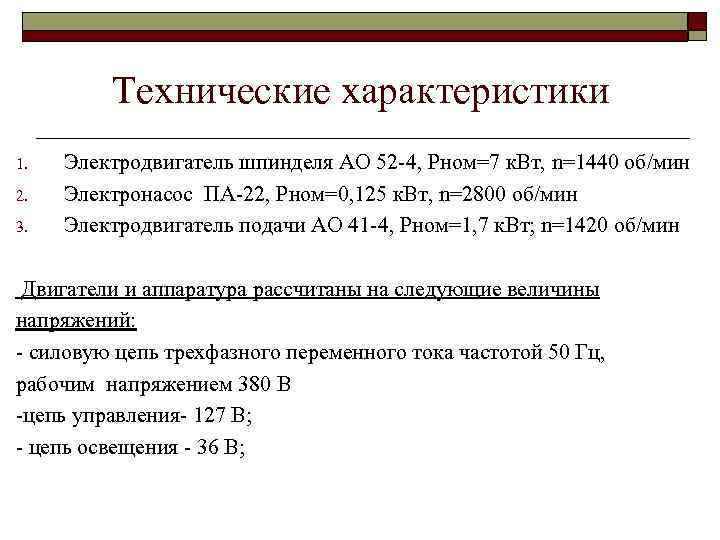

Технические характеристики 1. 2. 3. Электродвигатель шпинделя АО 52 -4, Pном=7 к. Вт, n=1440 об/мин Электронасос ПА-22, Pном=0, 125 к. Вт, n=2800 об/мин Электродвигатель подачи АО 41 -4, Pном=1, 7 к. Вт; n=1420 об/мин Двигатели и аппаратура рассчитаны на следующие величины напряжений: - силовую цепь трехфазного переменного тока частотой 50 Гц, рабочим напряжением 380 В -цепь управления- 127 В; - цепь освещения - 36 В;
Схема электрическая принципиальная
Схема размещения электрооборудования

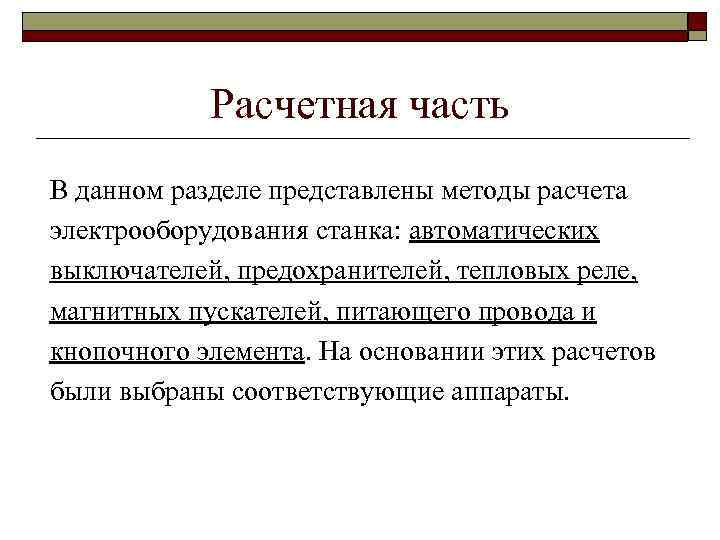

Расчетная часть В данном разделе представлены методы расчета электрооборудования станка: автоматических выключателей, предохранителей, тепловых реле, магнитных пускателей, питающего провода и кнопочного элемента. На основании этих расчетов были выбраны соответствующие аппараты.

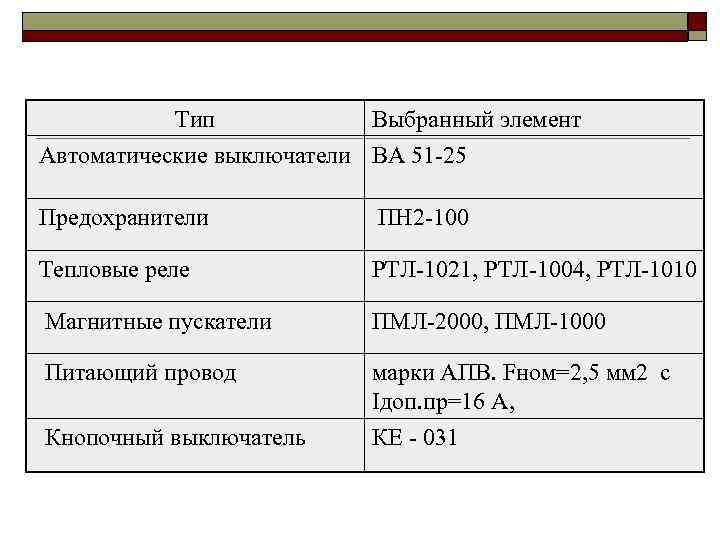

Тип Выбранный элемент Автоматические выключатели ВА 51 -25 Предохранители ПН 2 -100 Тепловые реле РТЛ-1021, РТЛ-1004, РТЛ-1010 Магнитные пускатели ПМЛ-2000, ПМЛ-1000 Питающий провод марки АПВ. Fном=2, 5 мм 2 с Iдоп. пр=16 А, Кнопочный выключатель КЕ - 031

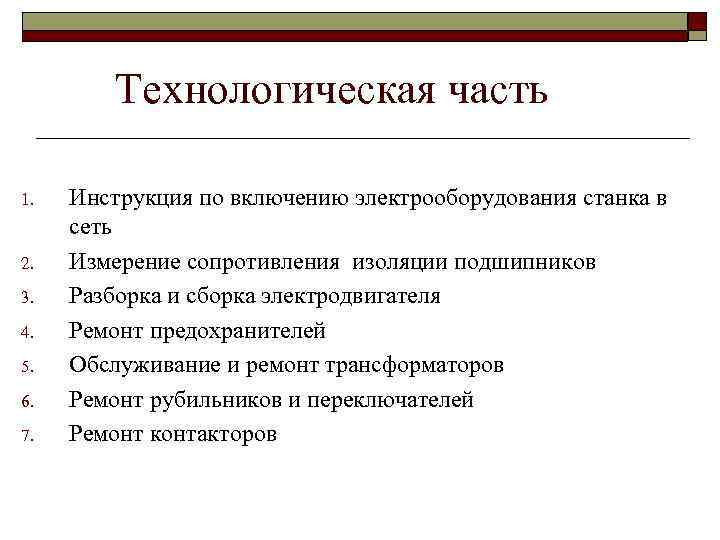

Технологическая часть 1. 2. 3. 4. 5. 6. 7. Инструкция по включению электрооборудования станка в сеть Измерение сопротивления изоляции подшипников Разборка и сборка электродвигателя Ремонт предохранителей Обслуживание и ремонт трансформаторов Ремонт рубильников и переключателей Ремонт контакторов
Экономическая часть 1. 2. 3. 4. 5. 6. 7. 8. Стоимость основных и вспомогательных материалов. Стоимость покупных комплектующих изделий. Основная заработная плата производственных рабочих. Дополнительная заработная плата производственных рабочих. Отчисления на социальные нужды. Расходы на содержание и эксплуатацию оборудования. Общецеховые расходы. Полная себестоимость.

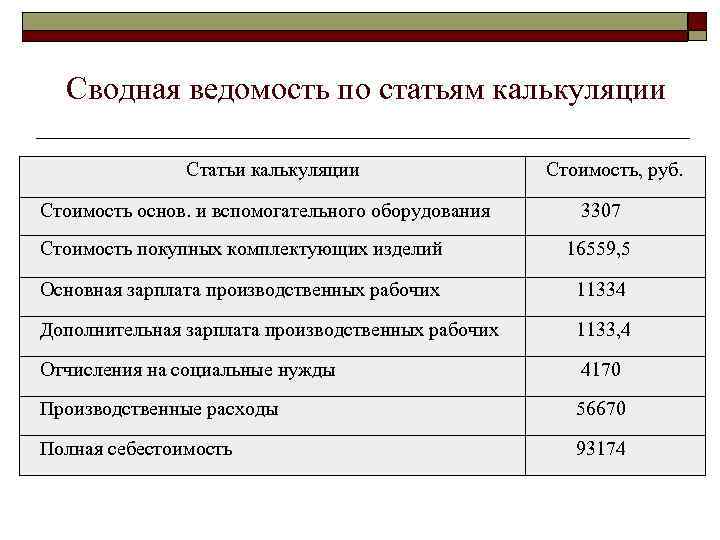

Сводная ведомость по статьям калькуляции Статьи калькуляции Стоимость основ. и вспомогательного оборудования Стоимость, руб. 3307 Стоимость покупных комплектующих изделий 16559, 5 Основная зарплата производственных рабочих 11334 Дополнительная зарплата производственных рабочих 1133, 4 Отчисления на социальные нужды 4170 Производственные расходы 56670 Полная себестоимость 93174

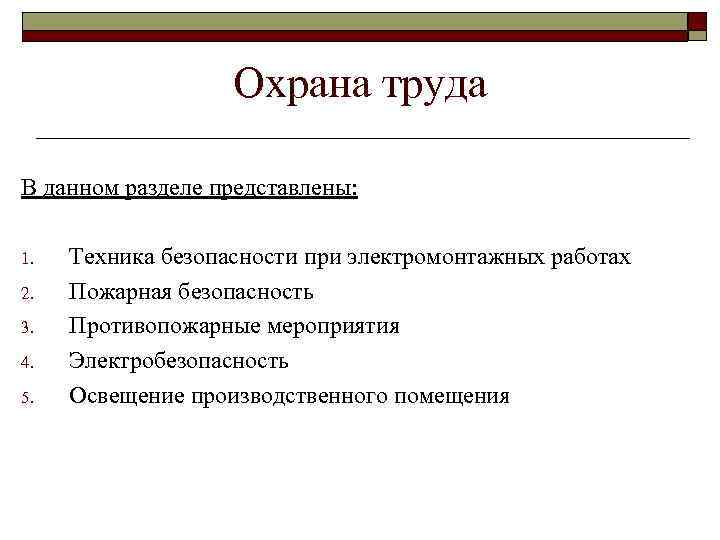

Охрана труда В данном разделе представлены: 1. 2. 3. 4. 5. Техника безопасности при электромонтажных работах Пожарная безопасность Противопожарные мероприятия Электробезопасность Освещение производственного помещения

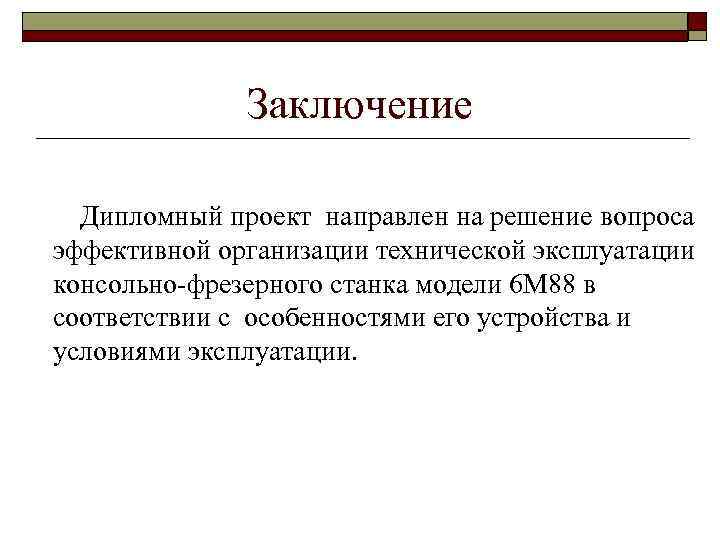

Заключение Дипломный проект направлен на решение вопроса эффективной организации технической эксплуатации консольно-фрезерного станка модели 6 М 88 в соответствии с особенностями его устройства и условиями эксплуатации.
СПАСИБО ЗА ВНИМАНИЕ
