ТЭС и АЭС Набор слайдов

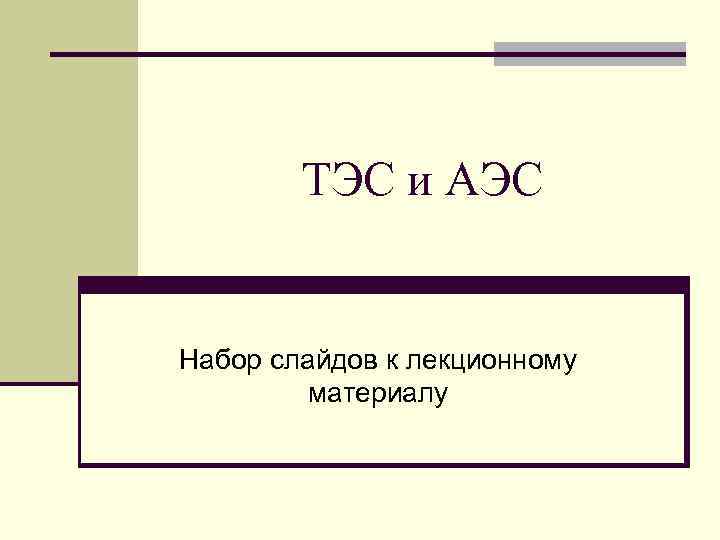

ТЭС и АЭС Набор слайдов к лекционному материалу
ТЭС и АЭС Введение
Введение – тепловые электрические станции (ТЭС). Рис. 1. Общий вид тепловой электрической станции

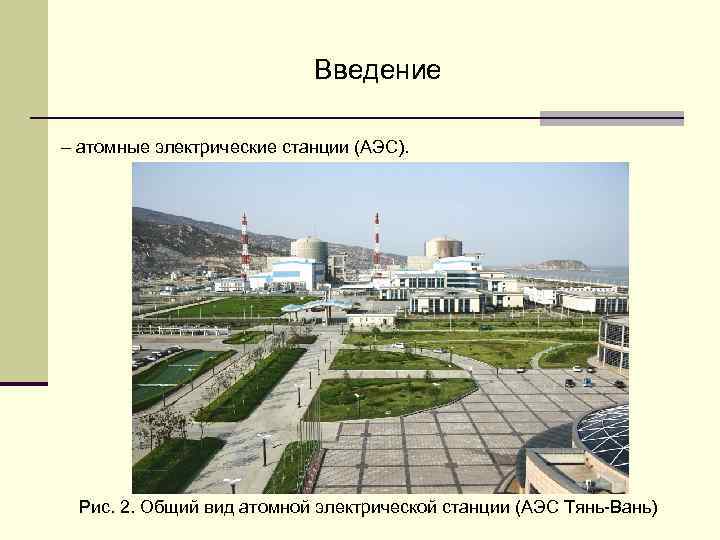

Введение – атомные электрические станции (АЭС). Рис. 2. Общий вид атомной электрической станции (АЭС Тянь-Вань)

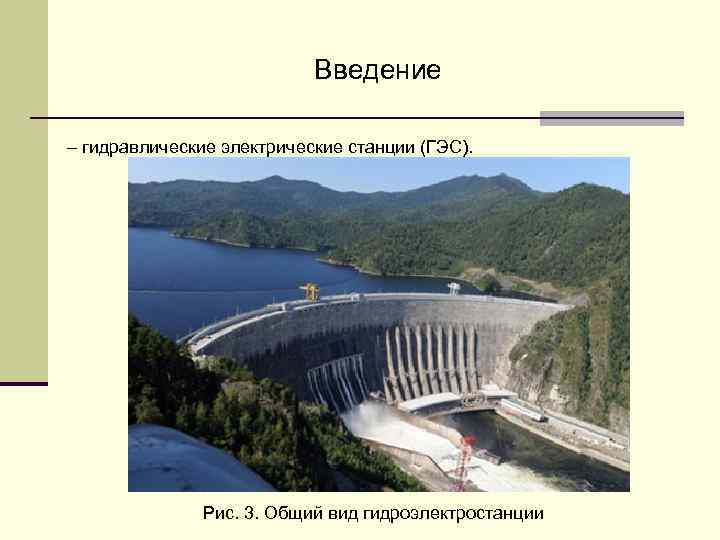

Введение – гидравлические электрические станции (ГЭС). Рис. 3. Общий вид гидроэлектростанции
Введение Геотермальная электрическая станция (Гео. ЭС). Рис. 4. Общий вид макета Верхне-Мутновской Гео. ЭС

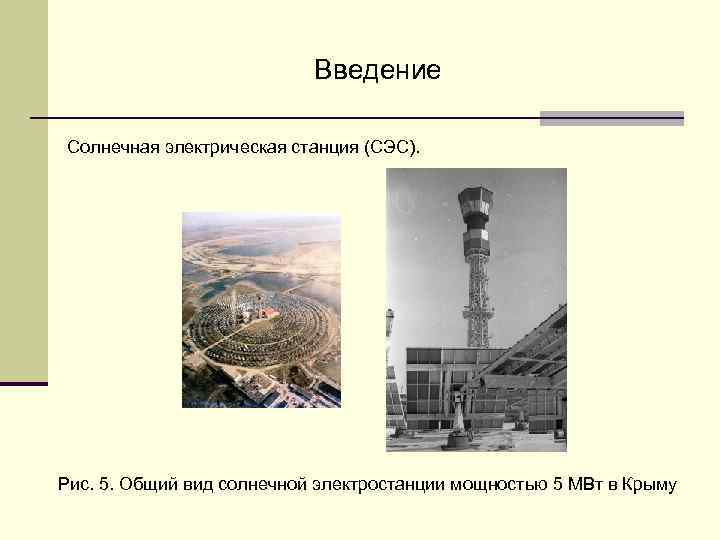

Введение Солнечная электрическая станция (СЭС). Рис. 5. Общий вид солнечной электростанции мощностью 5 МВт в Крыму
ТЭС и АЭС 1. Классификация электрических станций
ТЭС и АЭС 2. Технологические и принципиальные схемы электрических станций
2. 1. Технологические схемы электрических станций 2. 1. 1. Технологическая схема конденсационной электрической станции Рис. 2. 1. Технологическая схема КЭС, работающей на газе

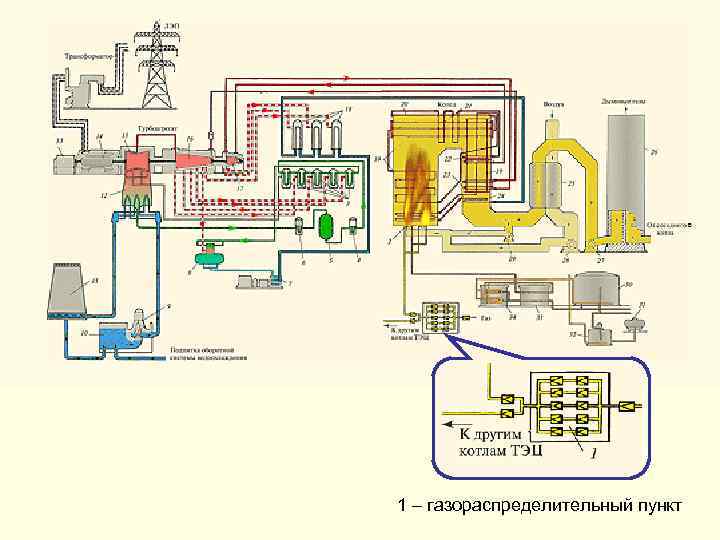

1 – газораспределительный пункт
2 – горелки
28 – дутьевой вентилятор

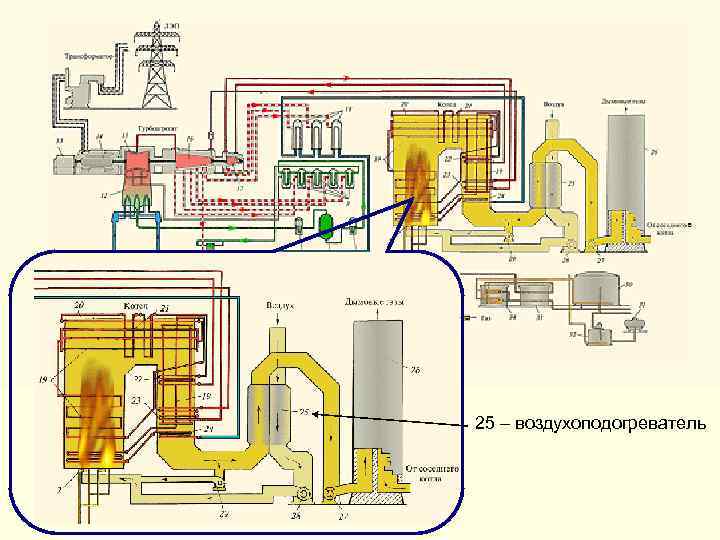

25 – воздухоподогреватель

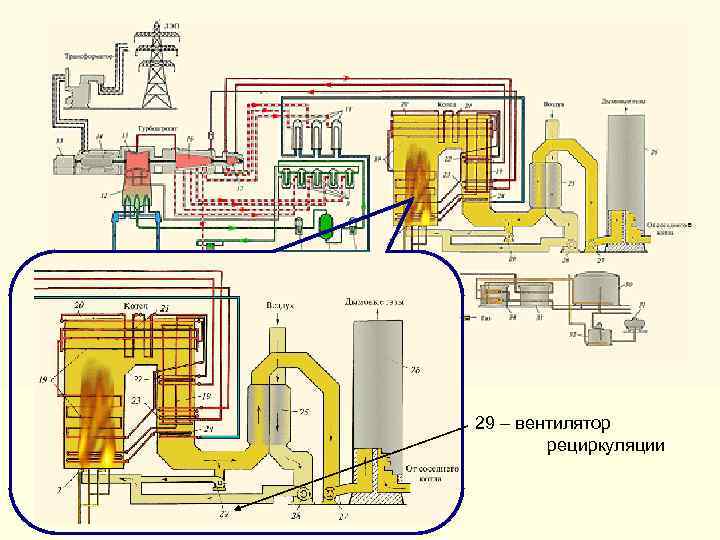

29 – вентилятор рециркуляции

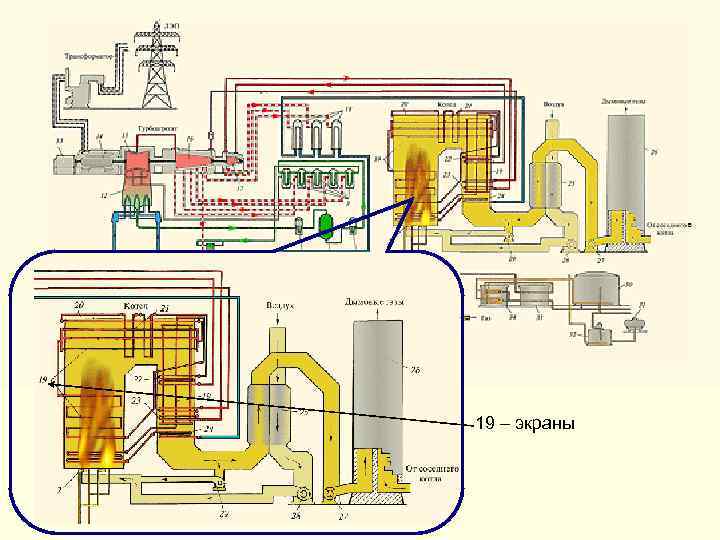

19 – экраны
24 – экономайзер

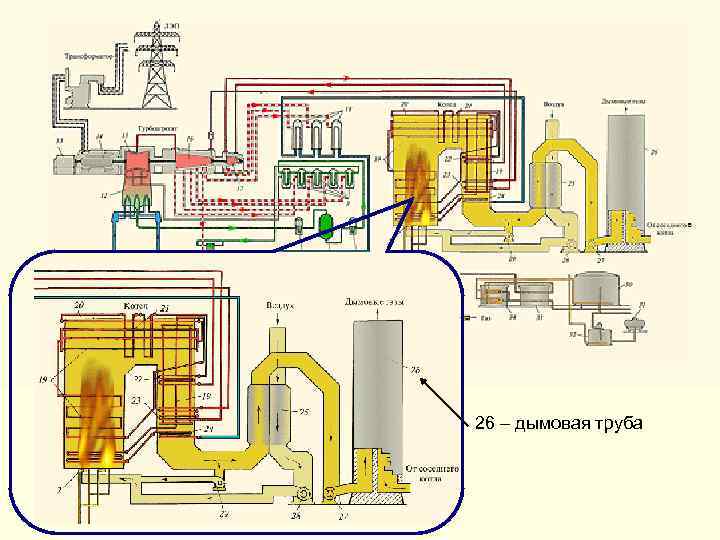

26 – дымовая труба

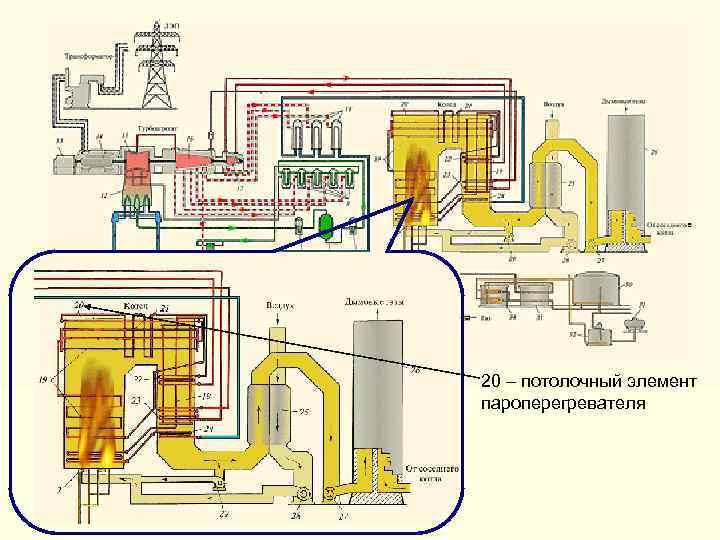

20 – потолочный элемент пароперегревателя
21 – ширмовый элемент пароперегревателя

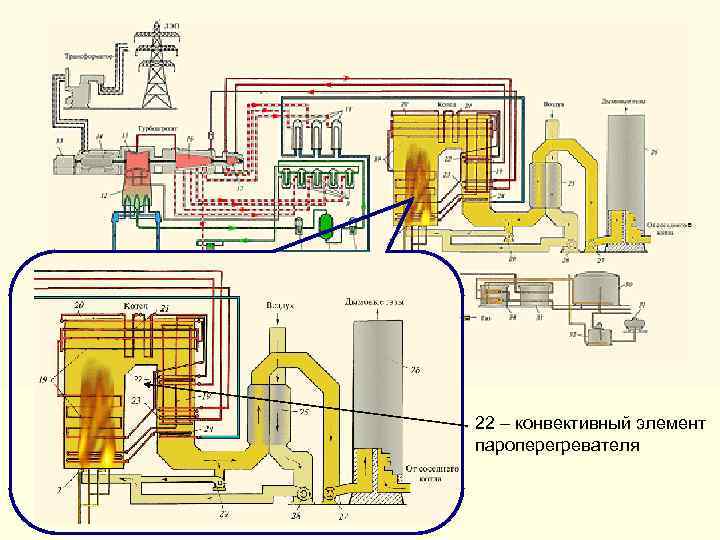

22 – конвективный элемент пароперегревателя

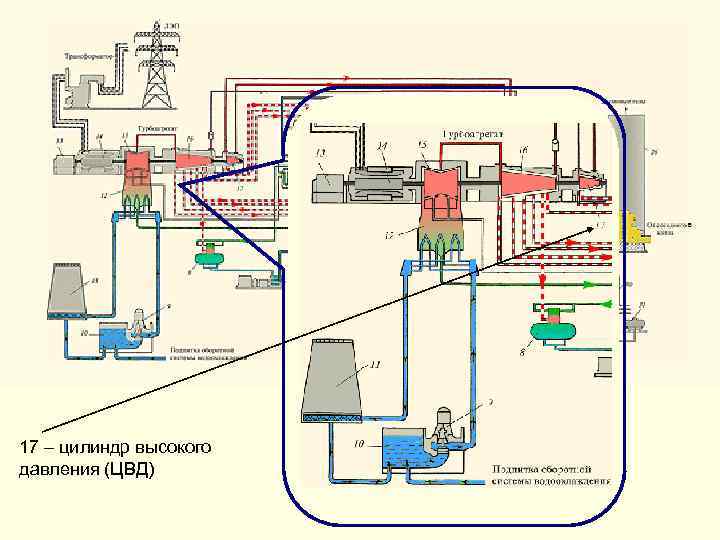

17 – цилиндр высокого давления (ЦВД)
23 – промежуточный пароперегреватель
16 – цилиндр среднего давления (ЦСД)
15 – цилиндр низкого давления (ЦНД)

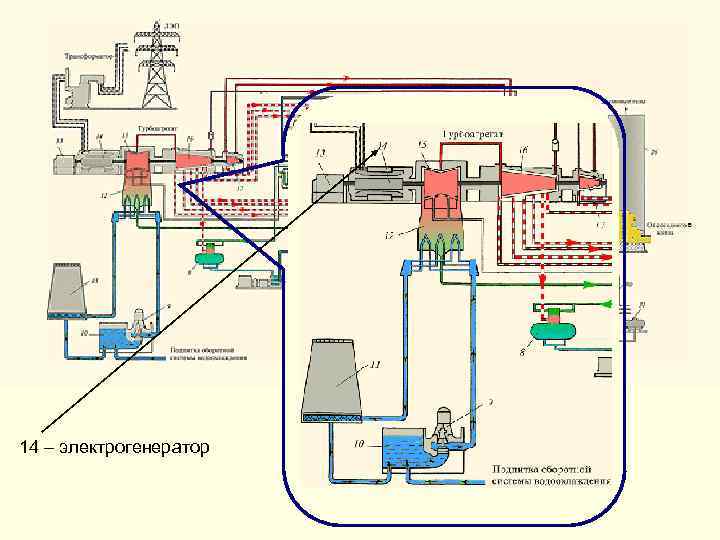

14 – электрогенератор

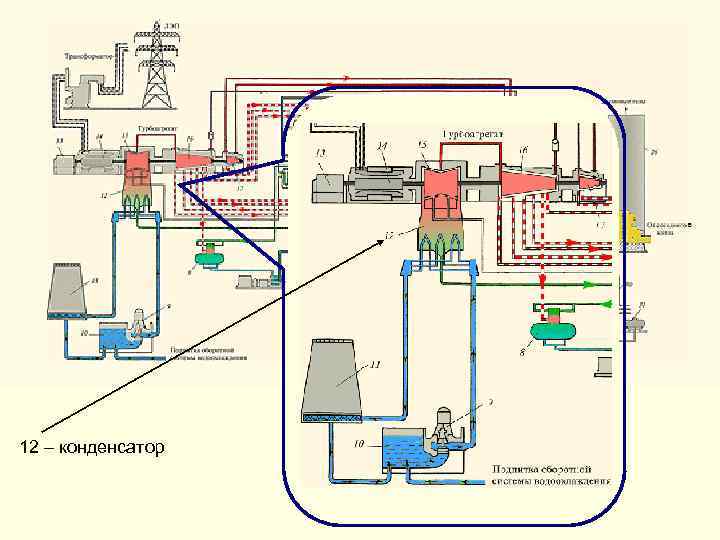

12 – конденсатор

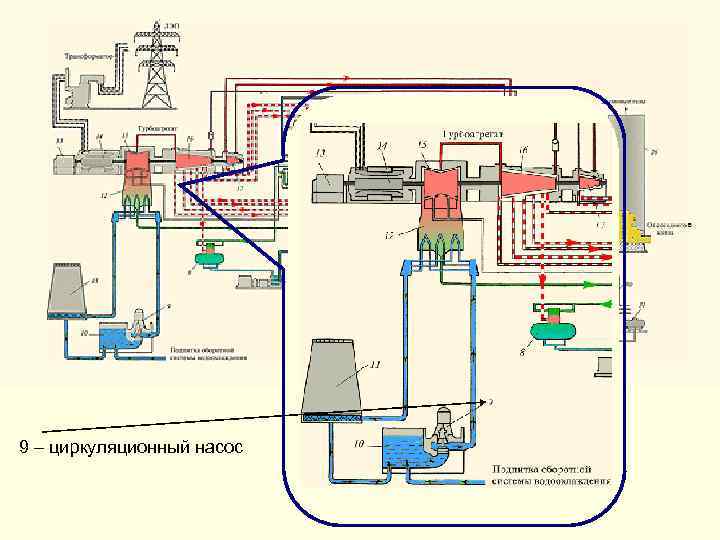

9 – циркуляционный насос

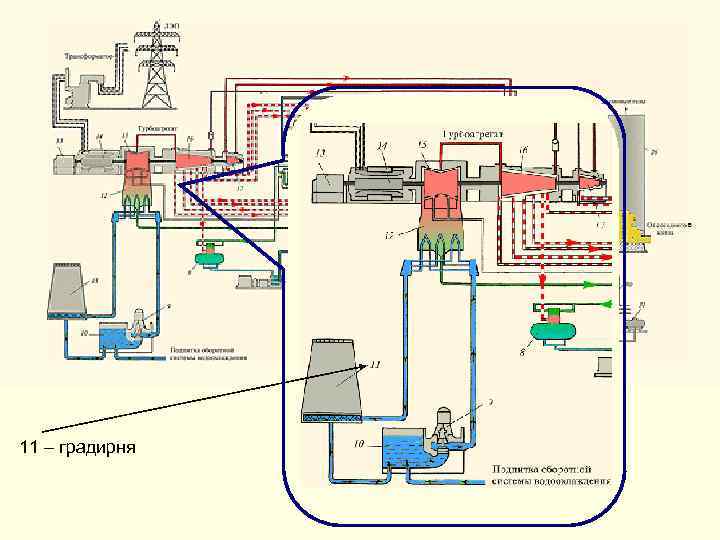

11 – градирня
10 – аванкамера
9 – циркуляционный насос
12 – конденсатор

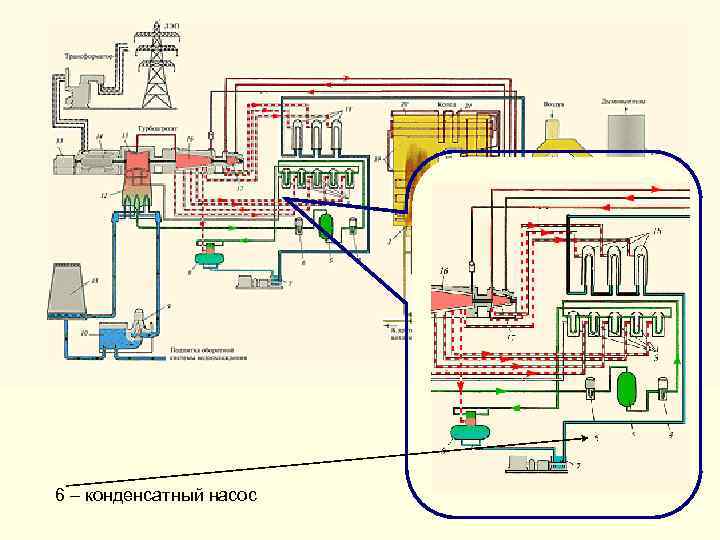

6 – конденсатный насос

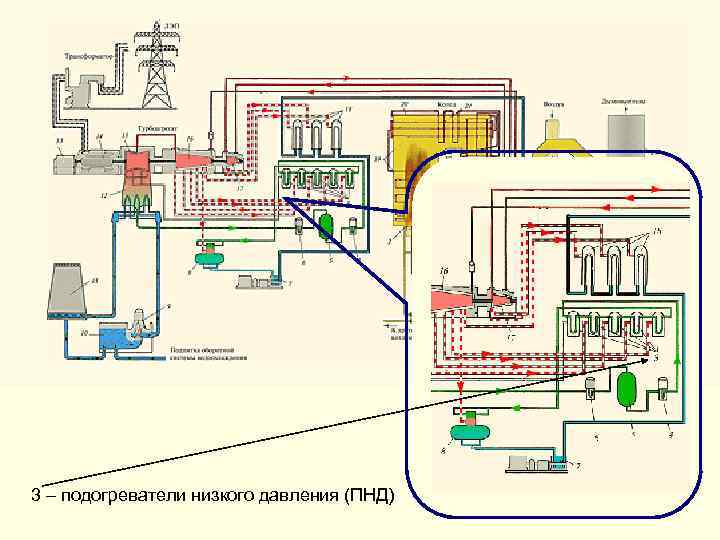

3 – подогреватели низкого давления (ПНД)

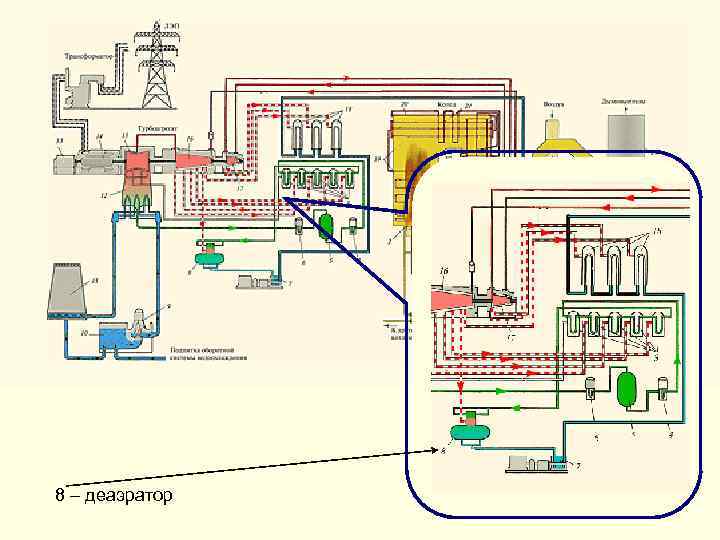

8 – деаэратор

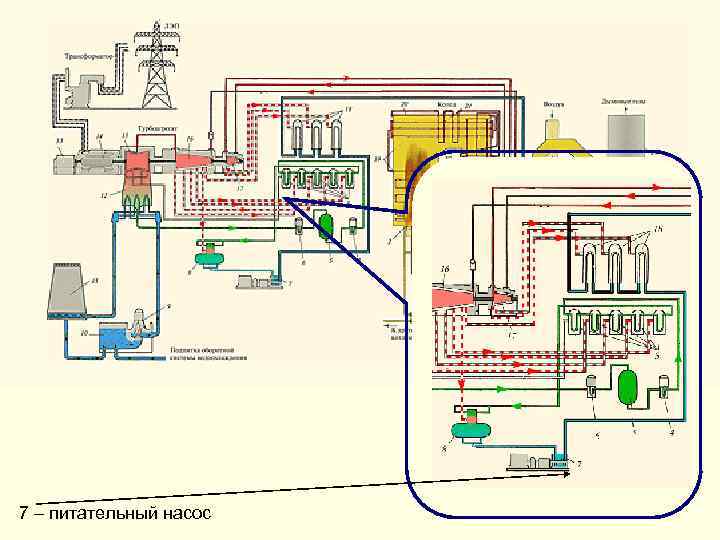

7 – питательный насос

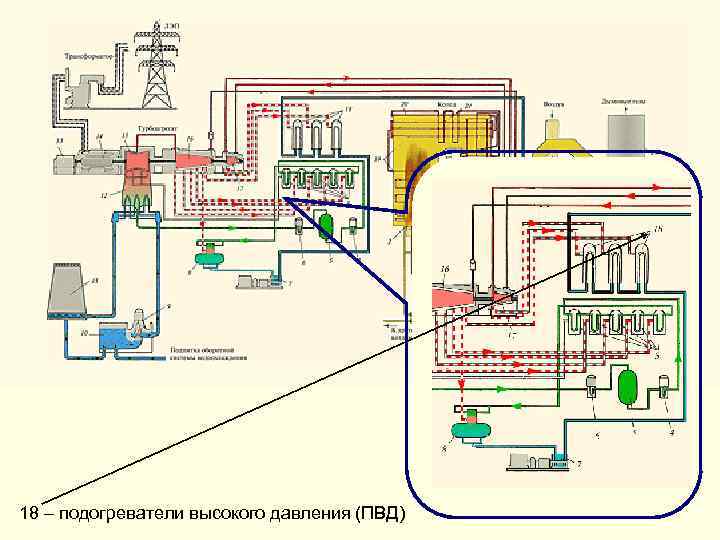

18 – подогреватели высокого давления (ПВД)
24 – экономайзер
25 – воздухоподогреватель
27 – дымосос
26 – дымовая труба
2. 1. Технологические схемы электрических станций 2. 1. 2. Технологическая схема теплофикационной электрической станции Рис. 2. 2. Технологический схема теплофикационной электрической станции
48, 49 – подогреватели сетевой воды
2. 2. Принципиальные тепловые схемы электрических станций 2. 2. 1. Принципиальные тепловые схемы конденсационной электрической станции Рис. 2. 3. Упрощённая принципиальная тепловая схема ПТУ КЭС: 3 – подогреватели низкого давления (ПНД); 4 – конденсатные насосы II подъема; 5 – блочная обессоливающая установка (БОУ); 6 – конденсатные насосы I подъема; 7 – питательный насос; 8 – деаэратор; 12 – конденсатор; 14 – электрический генератор; 15 – цилиндр низкого давления (ЦНД); 16 – цилиндр среднего давления (ЦСД); 17 – цилиндр высокого давления (ЦВД); 18 – подогреватели высокого давления (ПВД); 20, 21, 22 – потолочный, ширмовый и конвективный элементы пароперегревателя; 23 – промежуточный пароперегреватель

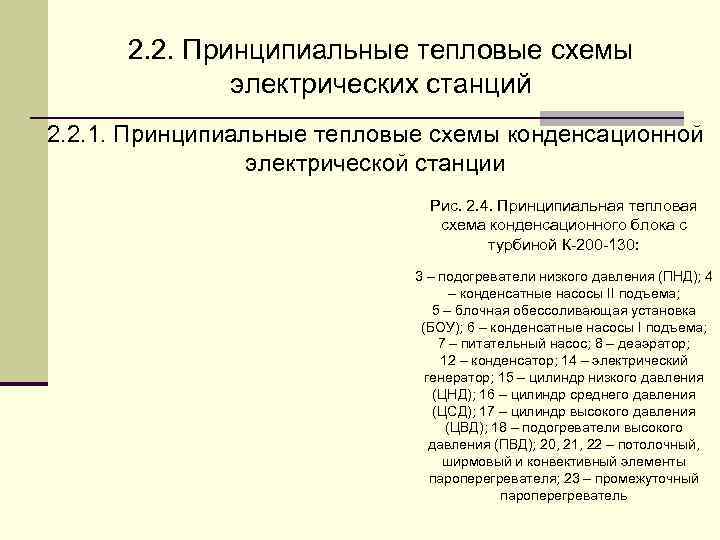

2. 2. Принципиальные тепловые схемы электрических станций 2. 2. 1. Принципиальные тепловые схемы конденсационной электрической станции Рис. 2. 4. Принципиальная тепловая схема конденсационного блока с турбиной К-200 -130: 3 – подогреватели низкого давления (ПНД); 4 – конденсатные насосы II подъема; 5 – блочная обессоливающая установка (БОУ); 6 – конденсатные насосы I подъема; 7 – питательный насос; 8 – деаэратор; 12 – конденсатор; 14 – электрический генератор; 15 – цилиндр низкого давления (ЦНД); 16 – цилиндр среднего давления (ЦСД); 17 – цилиндр высокого давления (ЦВД); 18 – подогреватели высокого давления (ПВД); 20, 21, 22 – потолочный, ширмовый и конвективный элементы пароперегревателя; 23 – промежуточный пароперегреватель
