ТЭС и АЭС 5. Основное и

ТЭС и АЭС 5. Основное и вспомогательное оборудование электрических станций

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 1. Турбина Рис. 5. 1. Турбина К-225 -12, 8 производства ЛМЗ

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 2. Котельная установка Рис. 5. 2. Энергетический паровой котел ПТУ

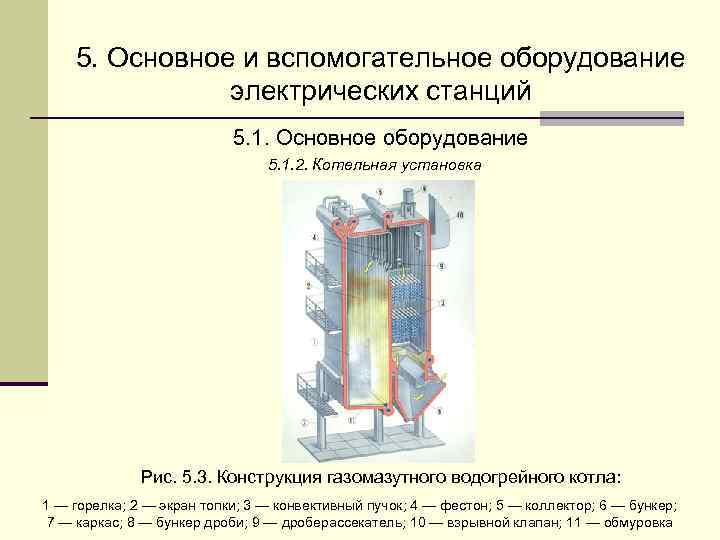

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 2. Котельная установка Рис. 5. 3. Конструкция газомазутного водогрейного котла: 1 — горелка; 2 — экран топки; 3 — конвективный пучок; 4 — фестон; 5 — коллектор; 6 — бункер; 7 — каркас; 8 — бункер дроби; 9 — дроберассекатель; 10 — взрывной клапан; 11 — обмуровка

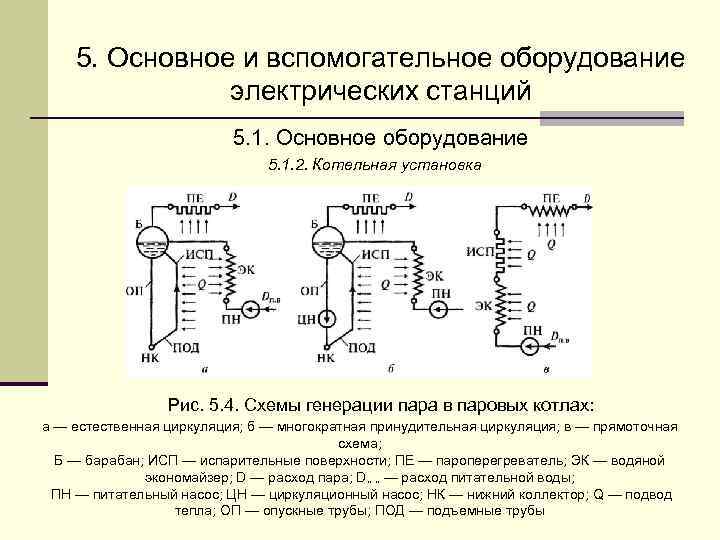

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 2. Котельная установка Рис. 5. 4. Схемы генерации пара в паровых котлах: а — естественная циркуляция; б — многократная принудительная циркуляция; в — прямоточная схема; Б — барабан; ИСП — испарительные поверхности; ПЕ — пароперегреватель; ЭК — водяной экономайзер; D — расход пара; D„ „ — расход питательной воды; ПН — питательный насос; ЦН — циркуляционный насос; НК — нижний коллектор; Q — подвод тепла; ОП — опускные трубы; ПОД — подъемные трубы

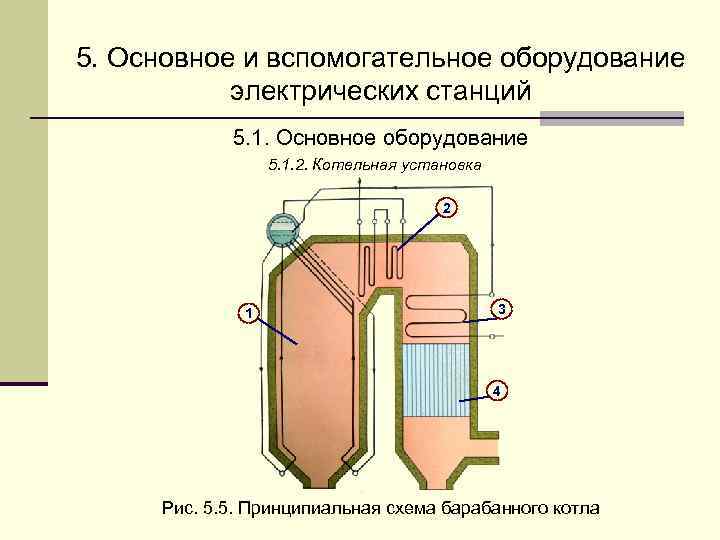

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 2. Котельная установка 2 1 3 4 Рис. 5. 5. Принципиальная схема барабанного котла

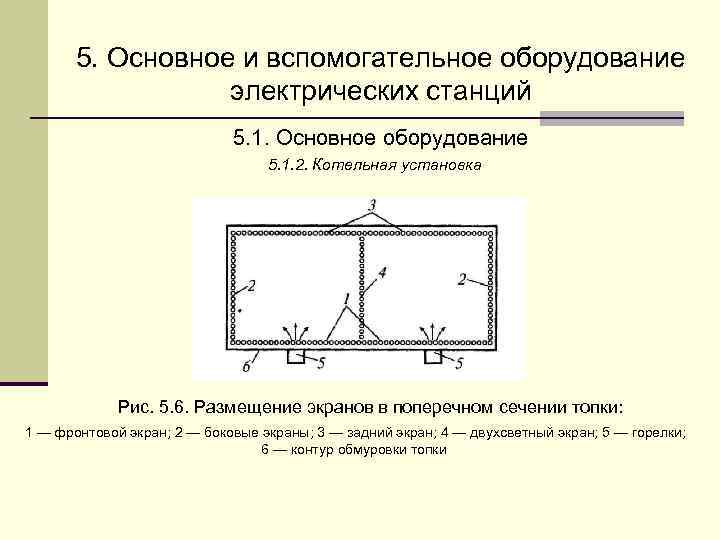

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 2. Котельная установка Рис. 5. 6. Размещение экранов в поперечном сечении топки: 1 — фронтовой экран; 2 — боковые экраны; 3 — задний экран; 4 — двухсветный экран; 5 — горелки; 6 — контур обмуровки топки

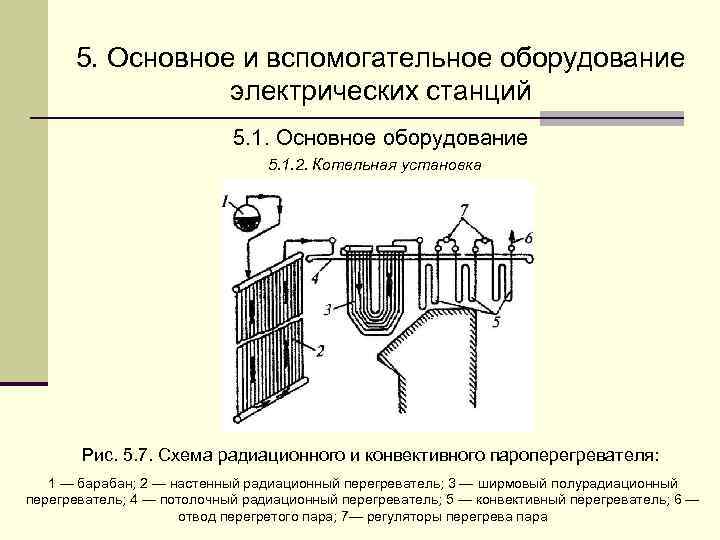

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 2. Котельная установка Рис. 5. 7. Схема радиационного и конвективного пароперегревателя: 1 — барабан; 2 — настенный радиационный перегреватель; 3 — ширмовый полурадиационный перегреватель; 4 — потолочный радиационный перегреватель; 5 — конвективный перегреватель; 6 — отвод перегретого пара; 7— регуляторы перегрева пара

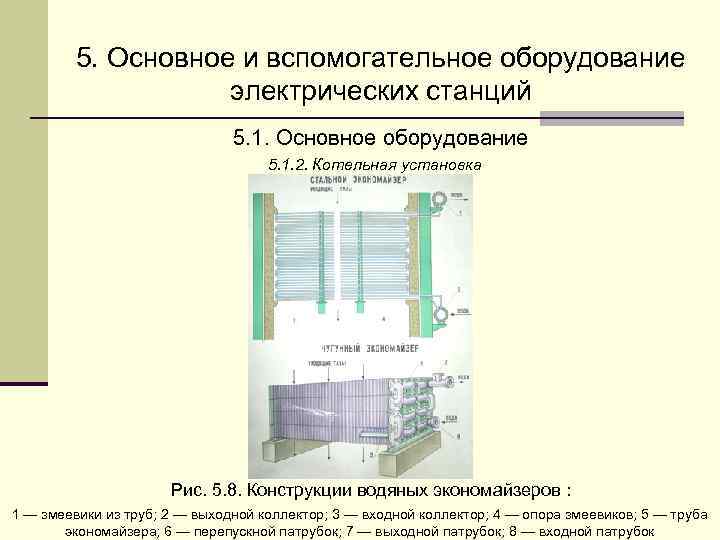

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 2. Котельная установка Рис. 5. 8. Конструкции водяных экономайзеров : 1 — змеевики из труб; 2 — выходной коллектор; 3 — входной коллектор; 4 — опора змеевиков; 5 — труба экономайзера; 6 — перепускной патрубок; 7 — выходной патрубок; 8 — входной патрубок

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 2. Котельная установка Рис. 5. 9. Трубчатый воздухоподогреватель: 1 — стальные трубы 401, 5 мм; 2, 6 — верхняя и нижняя трубные доски толщиной 20— 25 мм; 3 — компенсатор тепловых расширений; 4 — воздухоперепускной короб; 5 — промежуточная трубная доска; 7, 8 — опорные рама и колонны

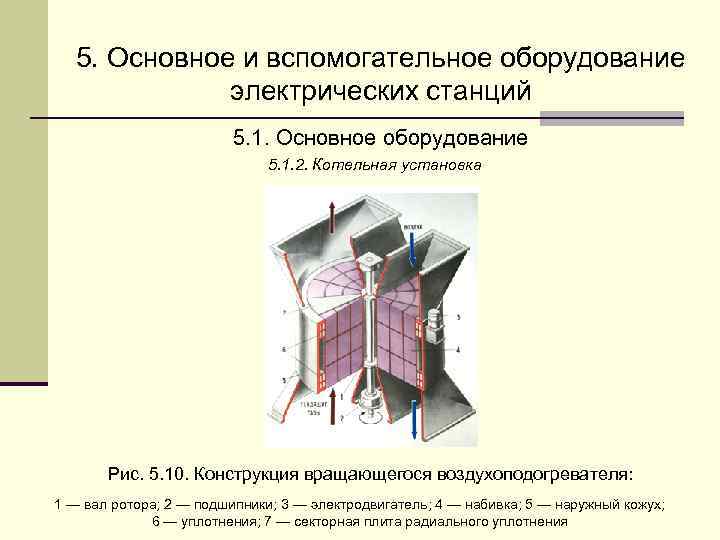

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 2. Котельная установка Рис. 5. 10. Конструкция вращающегося воздухоподогревателя: 1 — вал ротора; 2 — подшипники; 3 — электродвигатель; 4 — набивка; 5 — наружный кожух; 6 — уплотнения; 7 — секторная плита радиального уплотнения

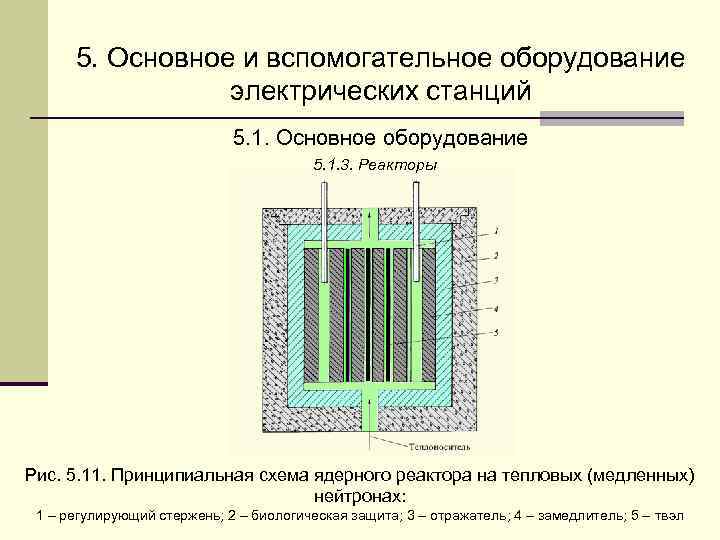

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 3. Реакторы Рис. 5. 11. Принципиальная схема ядерного реактора на тепловых (медленных) нейтронах: 1 – регулирующий стержень; 2 – биологическая защита; 3 – отражатель; 4 – замедлитель; 5 – твэл

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 3. Реакторы Рис. 5. 12. Реактор ВВЭР-1000: а – продольный разрез; б – внешний вид 1 – привод стержней СУЗ; 2 – шпилька с колпачковой гайкой; 3 – крышка корпуса реактора; 4– корпус реактора; 5 – подвесная шахта; 6 – кольцевое уплотнение; 7 – пояс активной зоны; 8 – тепловыделяющая сборка (ТВС); 9 – ТВС с регулирующим элементом

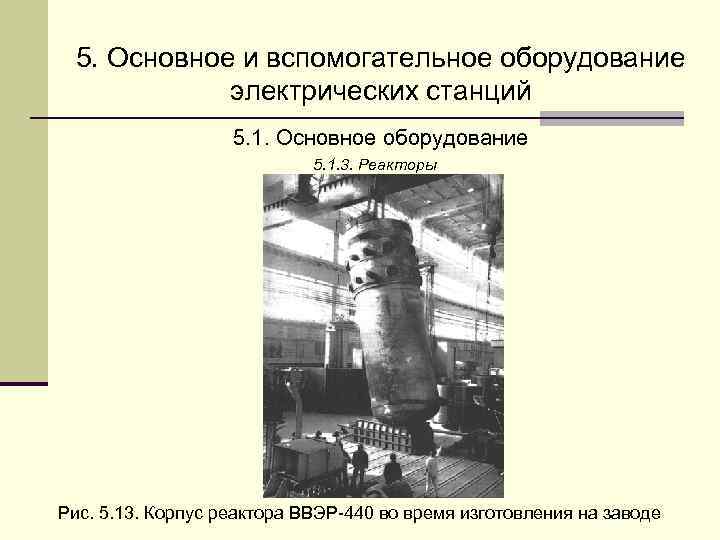

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 3. Реакторы Рис. 5. 13. Корпус реактора ВВЭР-440 во время изготовления на заводе

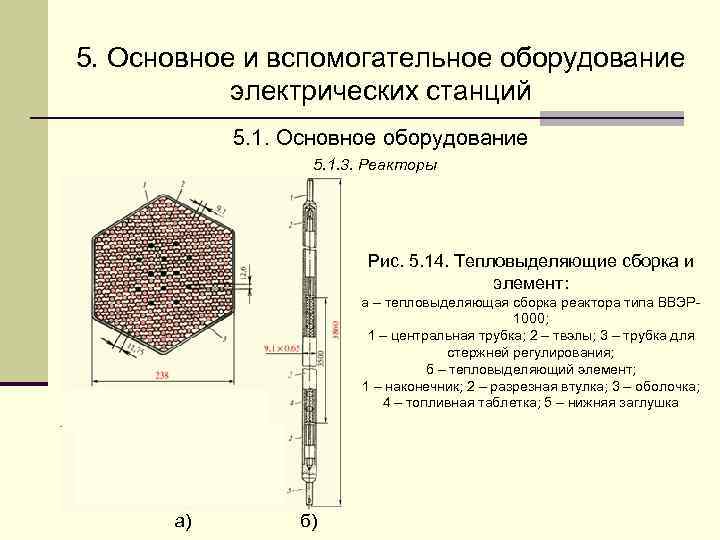

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 3. Реакторы Рис. 5. 14. Тепловыделяющие сборка и элемент: а – тепловыделяющая сборка реактора типа ВВЭР- 1000; 1 – центральная трубка; 2 – твэлы; 3 – трубка для стержней регулирования; б – тепловыделяющий элемент; 1 – наконечник; 2 – разрезная втулка; 3 – оболочка; 4 – топливная таблетка; 5 – нижняя заглушка а) б)

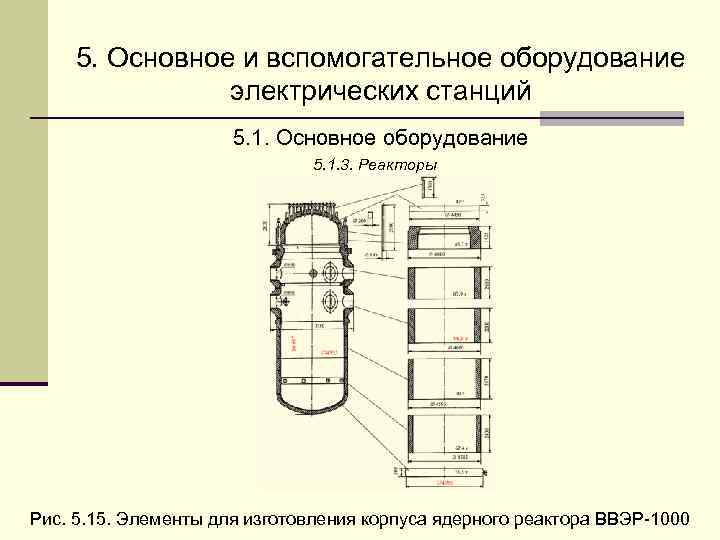

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 3. Реакторы Рис. 5. 15. Элементы для изготовления корпуса ядерного реактора ВВЭР-1000

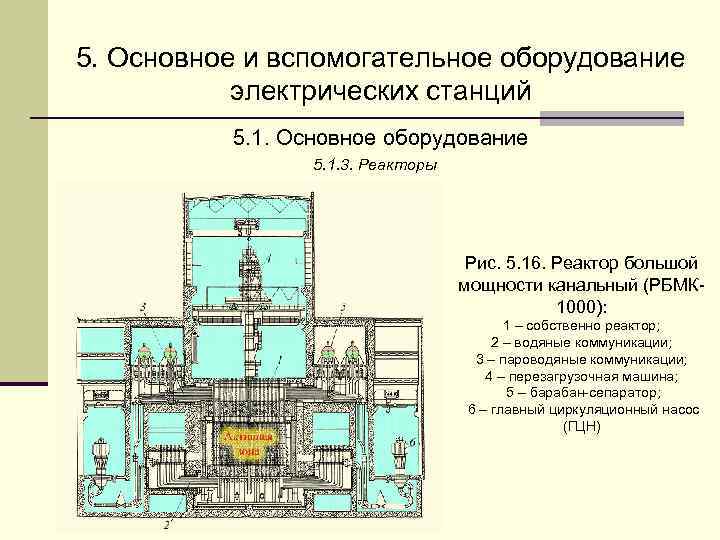

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 3. Реакторы Рис. 5. 16. Реактор большой мощности канальный (РБМК- 1000): 1 – собственно реактор; 2 – водяные коммуникации; 3 – пароводяные коммуникации; 4 – перезагрузочная машина; 5 – барабан-сепаратор; 6 – главный циркуляционный насос (ГЦН)

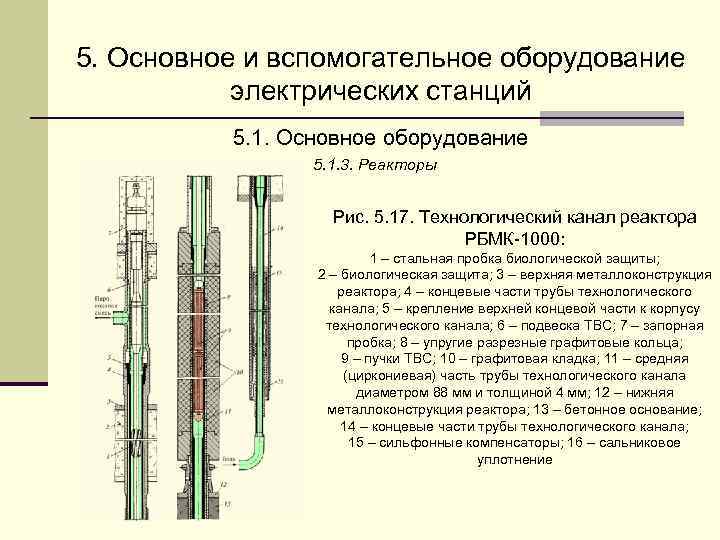

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 3. Реакторы Рис. 5. 17. Технологический канал реактора РБМК-1000: 1 – стальная пробка биологической защиты; 2 – биологическая защита; 3 – верхняя металлоконструкция реактора; 4 – концевые части трубы технологического канала; 5 – крепление верхней концевой части к корпусу технологического канала; 6 – подвеска ТВС; 7 – запорная пробка; 8 – упругие разрезные графитовые кольца; 9 – пучки ТВС; 10 – графитовая кладка; 11 – средняя (циркониевая) часть трубы технологического канала диаметром 88 мм и толщиной 4 мм; 12 – нижняя металлоконструкция реактора; 13 – бетонное основание; 14 – концевые части трубы технологического канала; 15 – сильфонные компенсаторы; 16 – сальниковое уплотнение

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 4. Питательные насосы Рис. 5. 18. Питательный насос с электроприводом

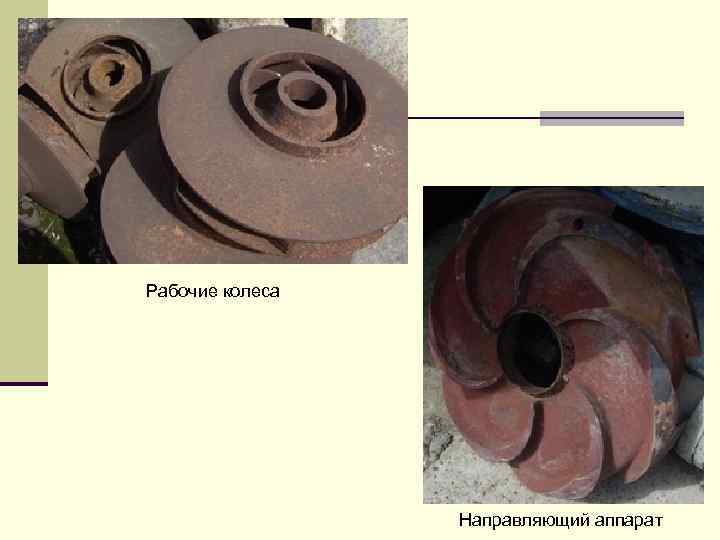

Рабочие колеса Направляющий аппарат

5. Основное и вспомогательное оборудование электрических станций 5. 1. Основное оборудование 5. 1. 4. Питательные насосы Рис. 5. 19. Питательный насос с турбоприводом: а — фотография; б — чертеж насоса; 1 — входной патрубок; 2 — рабочее колесо; 3 — вал; 4 — направляющий аппарат; 5 — внутренний корпус; 6 — наружный корпус; 7 — гидропята; 8 — щелевые уплотнения; 9 — подшипник скольжения; 10 — выходной патрубок

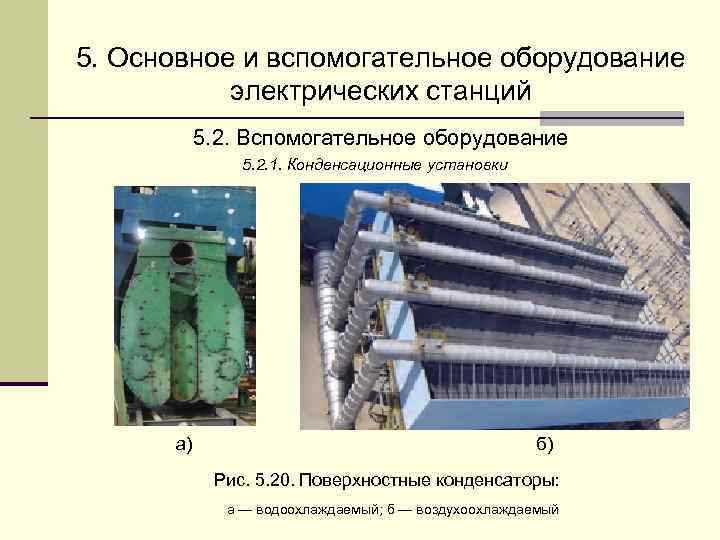

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 1. Конденсационные установки а) б) Рис. 5. 20. Поверхностные конденсаторы: а — водоохлаждаемый; б — воздухоохлаждаемый

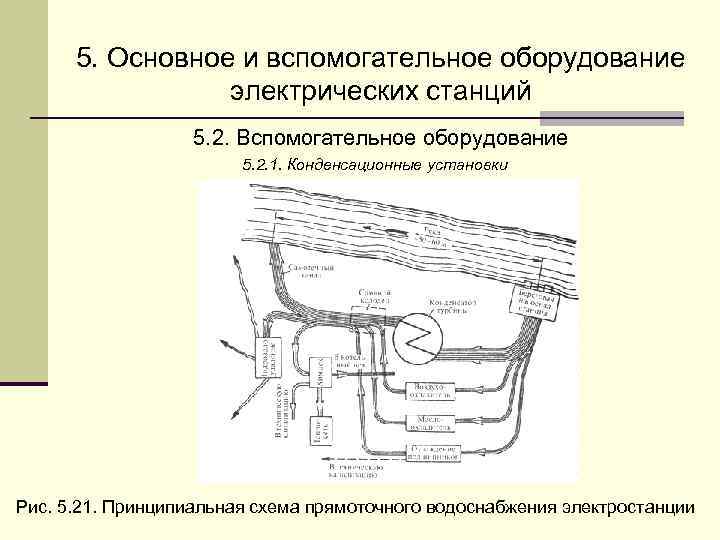

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 1. Конденсационные установки Рис. 5. 21. Принципиальная схема прямоточного водоснабжения электростанции

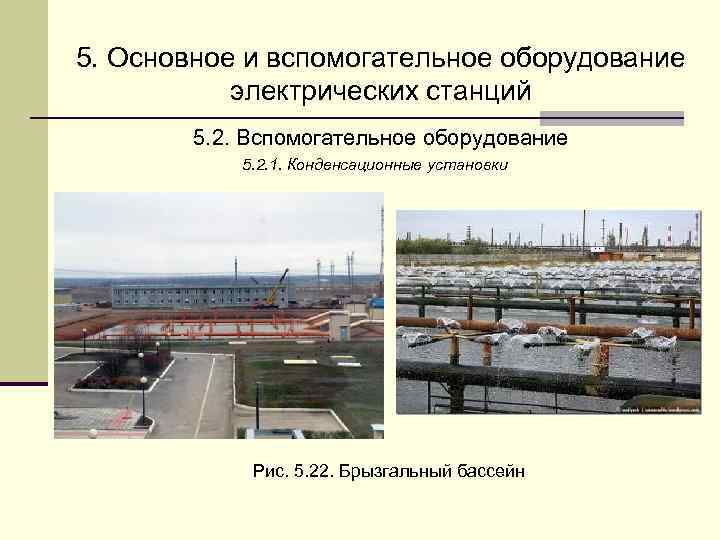

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 1. Конденсационные установки Рис. 5. 22. Брызгальный бассейн

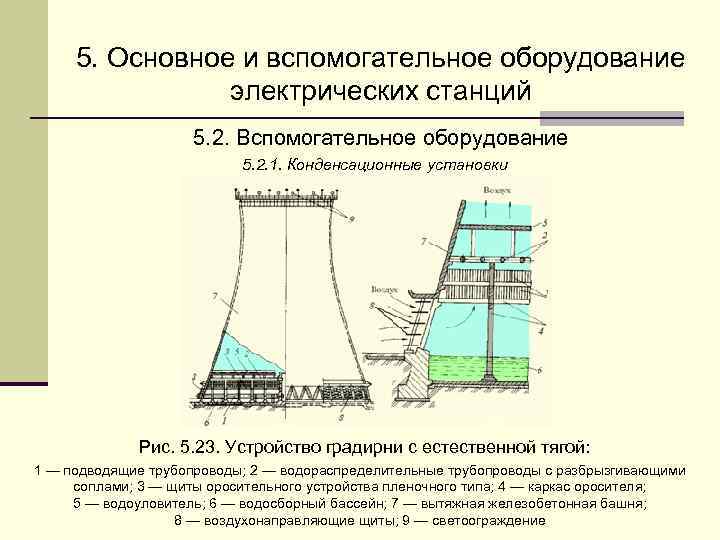

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 1. Конденсационные установки Рис. 5. 23. Устройство градирни с естественной тягой: 1 — подводящие трубопроводы; 2 — водораспределительные трубопроводы с разбрызгивающими соплами; 3 — щиты оросительного устройства пленочного типа; 4 — каркас оросителя; 5 — водоуловитель; 6 — водосборный бассейн; 7 — вытяжная железобетонная башня; 8 — воздухонаправляющие щиты; 9 — светоограждение

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 1. Конденсационные установки Рис. 5. 24. Щиты оросительного устройства

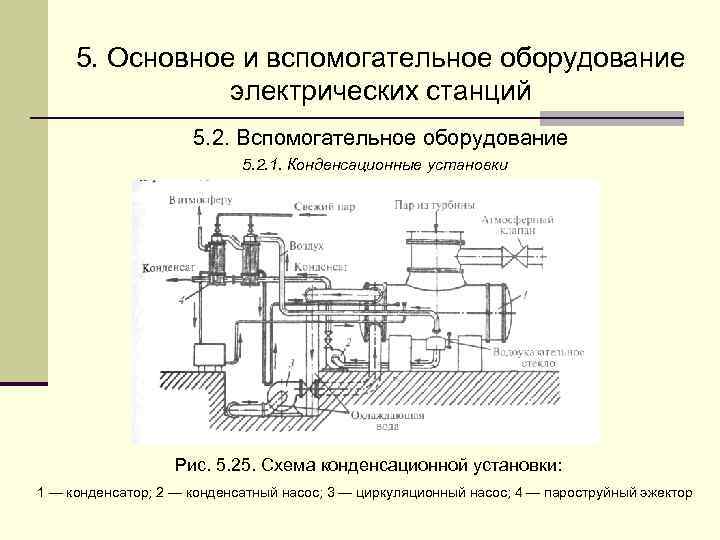

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 1. Конденсационные установки Рис. 5. 25. Схема конденсационной установки: 1 — конденсатор; 2 — конденсатный насос; 3 — циркуляционный насос; 4 — пароструйный эжектор

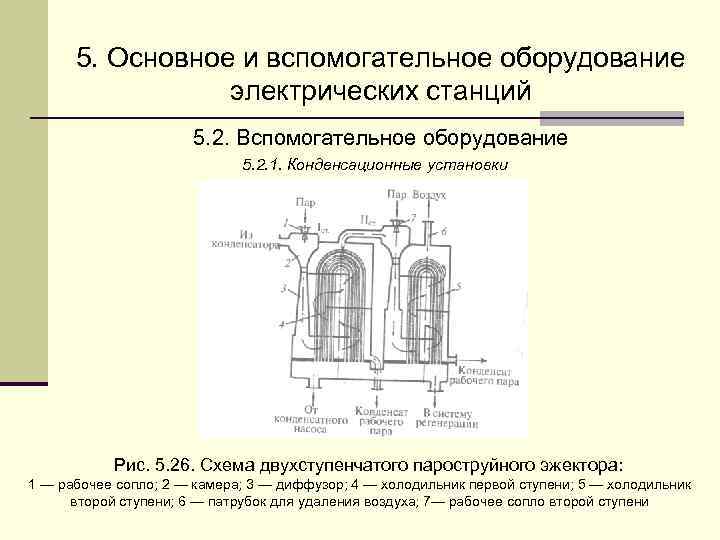

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 1. Конденсационные установки Рис. 5. 26. Схема двухступенчатого пароструйного эжектора: 1 — рабочее сопло; 2 — камера; 3 — диффузор; 4 — холодильник первой ступени; 5 — холодильник второй ступени; 6 — патрубок для удаления воздуха; 7— рабочее сопло второй ступени

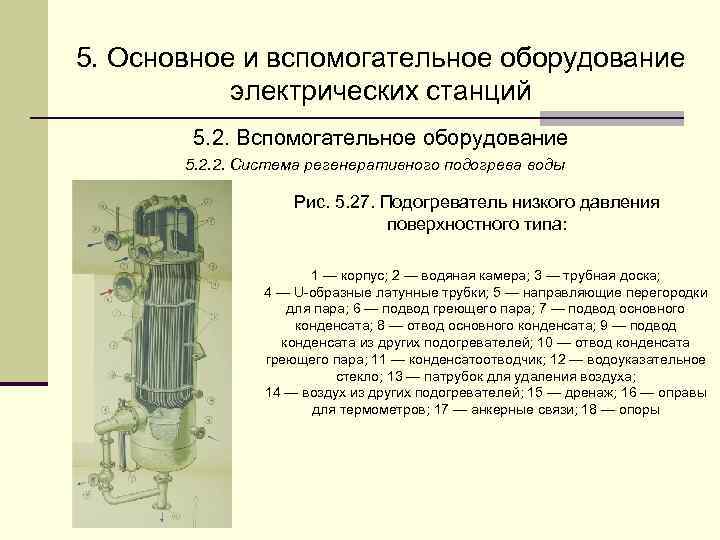

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 2. Система регенеративного подогрева воды Рис. 5. 27. Подогреватель низкого давления поверхностного типа: 1 — корпус; 2 — водяная камера; 3 — трубная доска; 4 — U-образные латунные трубки; 5 — направляющие перегородки для пара; 6 — подвод греющего пара; 7 — подвод основного конденсата; 8 — отвод основного конденсата; 9 — подвод конденсата из других подогревателей; 10 — отвод конденсата греющего пара; 11 — конденсатоотводчик; 12 — водоуказательное стекло; 13 — патрубок для удаления воздуха; 14 — воздух из других подогревателей; 15 — дренаж; 16 — оправы для термометров; 17 — анкерные связи; 18 — опоры

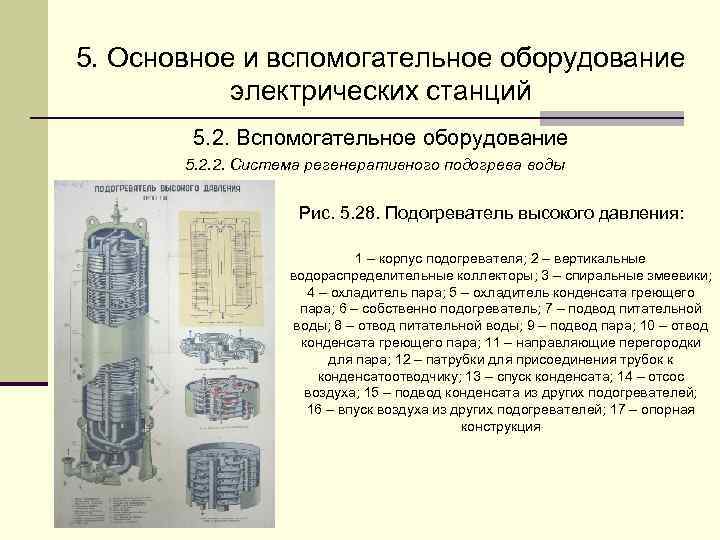

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 2. Система регенеративного подогрева воды Рис. 5. 28. Подогреватель высокого давления: 1 – корпус подогревателя; 2 – вертикальные водораспределительные коллекторы; 3 – спиральные змеевики; 4 – охладитель пара; 5 – охладитель конденсата греющего пара; 6 – собственно подогреватель; 7 – подвод питательной воды; 8 – отвод питательной воды; 9 – подвод пара; 10 – отвод конденсата греющего пара; 11 – направляющие перегородки для пара; 12 – патрубки для присоединения трубок к конденсатоотводчику; 13 – спуск конденсата; 14 – отсос воздуха; 15 – подвод конденсата из других подогревателей; 16 – впуск воздуха из других подогревателей; 17 – опорная конструкция

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 2. Система регенеративного подогрева воды Рис. 5. 29. Принципиальная схема термического деаэратора: 1 — колонка; 2 — бак-аккумулятор

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 2. Система регенеративного подогрева воды Рис. 5. 30. Конструкция струйно-барботажного деаэратора

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 3. Сетевые подогреватели Рис. 5. 31. Вертикальный сетевой подогреватель ПСВ-500 -14 -23 Саратовского завода энергетического машиностроения: 1 – конденсатосборник; 2 – анкерные связи в водяных камерах; 3 – корпус; 4 – промежуточные трубные доски; 5 – анкерные связи в паровом пространстве; 6 – верхняя трубная доска; 7 – верхняя водяная камера; 8 – нижняя трубная доска; 9 – нижняя водяная камера; 10 – пароотбойный щиток; 11 – трубный пучок; А – вход сетевой воды; Б – выход сетевой воды; В – вход греющего пара; Г – выход конденсата греющего пара; Д – отвод конденсата греющего пара из подогревателя с более низким давлением; Ж – отвод парогазовой смеси; И – подсоединение водоуказательного прибора; К – подсоединение дистанционного указателя уровня

5. Основное и вспомогательное оборудование электрических станций 5. 2. Вспомогательное оборудование 5. 2. 3. Сетевые подогреватели Рис. 5. 32. Горизонтальный сетевой подогреватель ПСГ-1300 -3 -8 -1 Турбомоторного завода: а — вид на корпус со стороны паровходных патрубков; б — вид со стороны передней водяной камеры; в — разрез по трубному пучку; А — вход сетевой воды; Б — выход сетевой воды; В — вход греющего пара; Г — отвод конденсата греющего пара; Е — подвод парогазовой смеси; Ж — отвод парогазовой смеси; И — подсоединение водоуказательного прибора; К — подсоединение дистанционного указателя уровня; 1 — опора подогревателя; 2 — промежуточные трубные доски; трубные доски; 3 — передняя водяная камера; 4 — крышка передней водяной камеры; 5 — конденсатосборник; 6 — воронки слива конденсата в конденсатосборнике; 7 — воздухособирающий желоб; 8 — воздухоохладитель; 9 — трубный пучок; паровпускной патрубок; 10 — корпус; 11 — паронаправляющие перегородки
