Термостабилизация

НПО «ФундаментСтройАркос» - ведущая российская компания в области термостабилизации оснований зданий и сооружений на вечномерзлых грунтах. История компании берет начало с 1991 года, когда группой высококвалифицированных специалистов под руководством Григория Меркуловича Долгих была организована научно-внедренческая фирма “Аркос” по проектированию арктических оснований фундаментов.

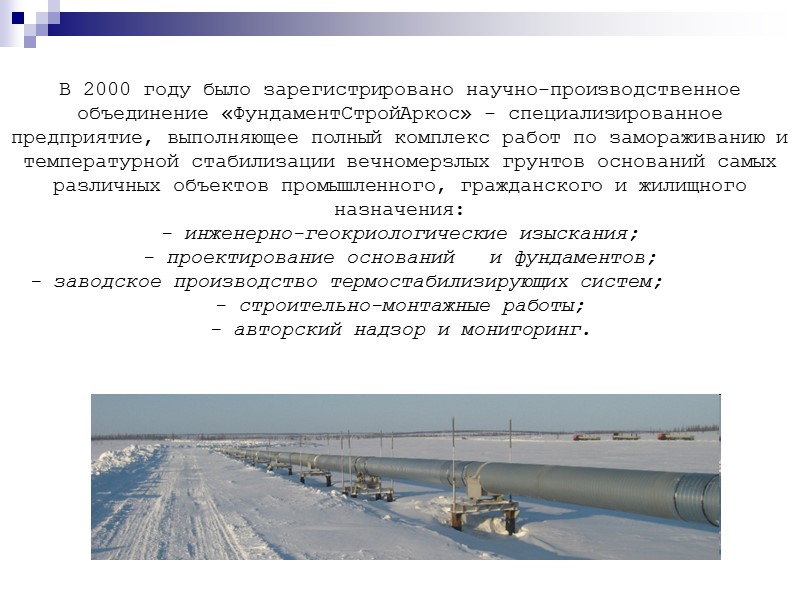

В 2000 году было зарегистрировано научно-производственное объединение «ФундаментСтройАркос» - специализированное предприятие, выполняющее полный комплекс работ по замораживанию и температурной стабилизации вечномерзлых грунтов оснований самых различных объектов промышленного, гражданского и жилищного назначения: - инженерно-геокриологические изыскания; - проектирование оснований и фундаментов; - заводское производство термостабилизирующих систем; - строительно-монтажные работы; - авторский надзор и мониторинг.

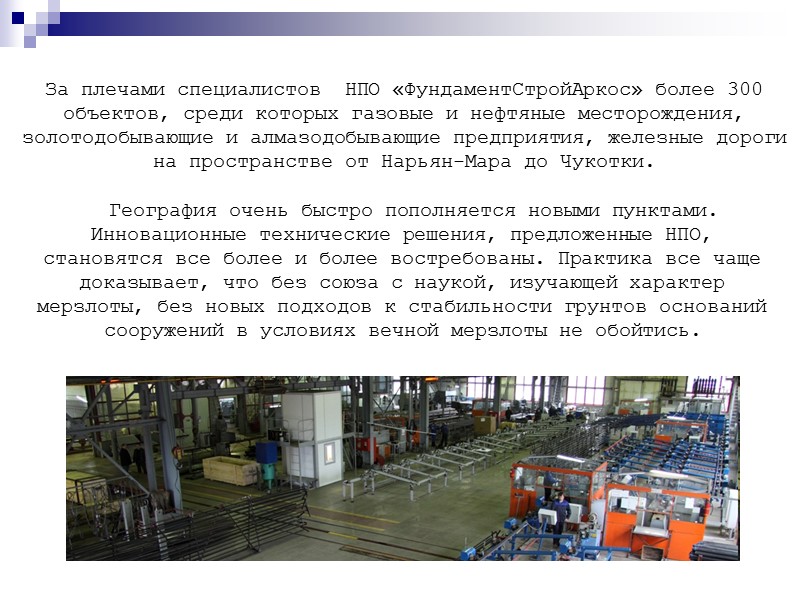

За плечами специалистов НПО «ФундаментСтройАркос» более 300 объектов, среди которых газовые и нефтяные месторождения, золотодобывающие и алмазодобывающие предприятия, железные дороги на пространстве от Нарьян-Мара до Чукотки. География очень быстро пополняется новыми пунктами. Инновационные технические решения, предложенные НПО, становятся все более и более востребованы. Практика все чаще доказывает, что без союза с наукой, изучающей характер мерзлоты, без новых подходов к стабильности грунтов оснований сооружений в условиях вечной мерзлоты не обойтись.

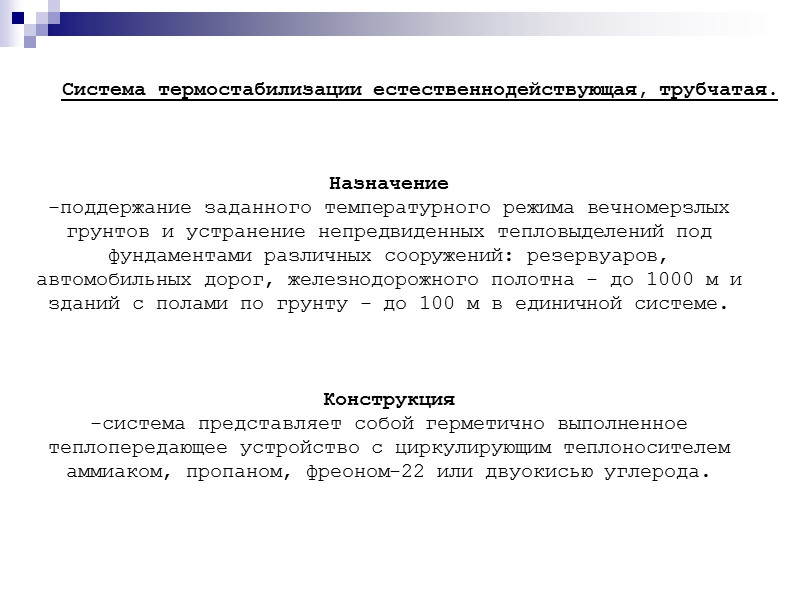

Система термостабилизации естественнодействующая, трубчатая. Назначение поддержание заданного температурного режима вечномерзлых грунтов и устранение непредвиденных тепловыделений под фундаментами различных сооружений: резервуаров, автомобильных дорог, железнодорожного полотна - до 1000 м и зданий с полами по грунту - до 100 м в единичной системе. Конструкция -система представляет собой герметично выполненное теплопередающее устройство с циркулирующим теплоносителем аммиаком, пропаном, фреоном-22 или двуокисью углерода.

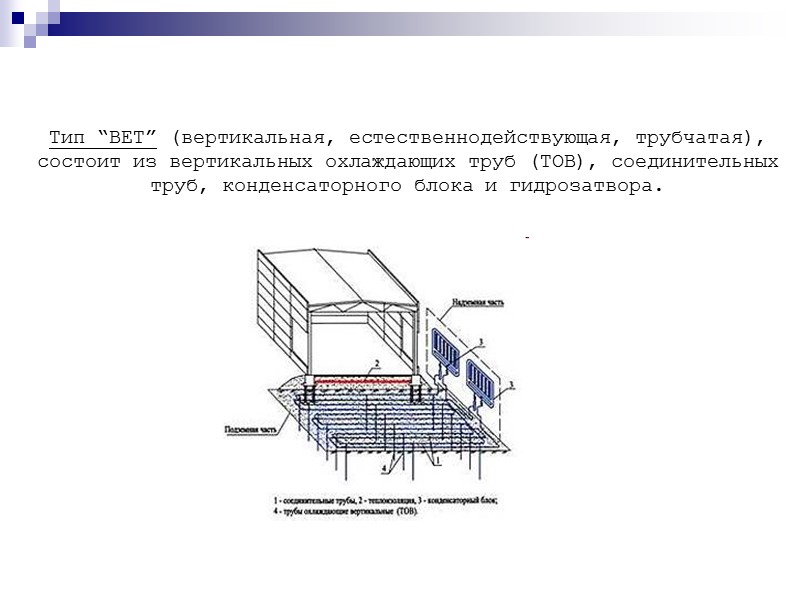

Тип “ВЕТ” (вертикальная, естественнодействующая, трубчатая), состоит из вертикальных охлаждающих труб (ТОВ), соединительных труб, конденсаторного блока и гидрозатвора.

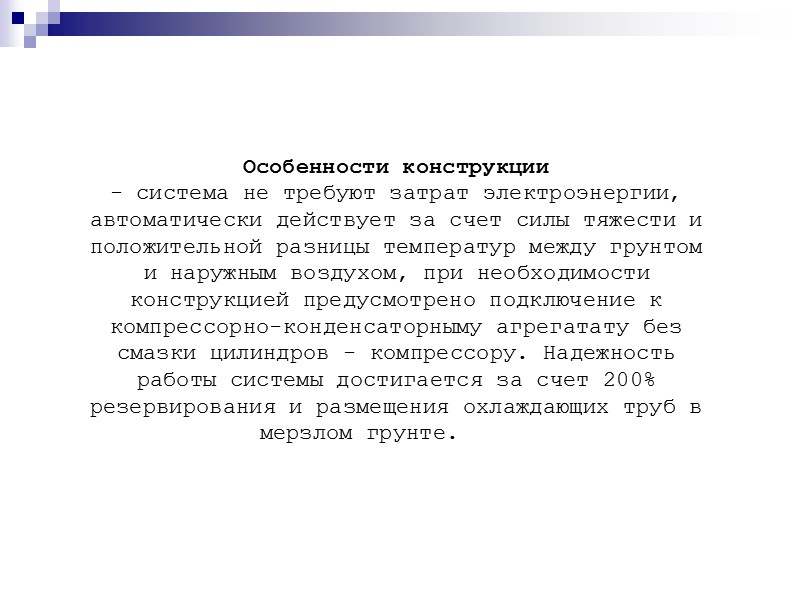

Особенности конструкции - система не требуют затрат электроэнергии, автоматически действует за счет силы тяжести и положительной разницы температур между грунтом и наружным воздухом, при необходимости конструкцией предусмотрено подключение к компрессорно-конденсаторныму агрегатату без смазки цилиндров - компрессору. Надежность работы системы достигается за счет 200% резервирования и размещения охлаждающих труб в мерзлом грунте.

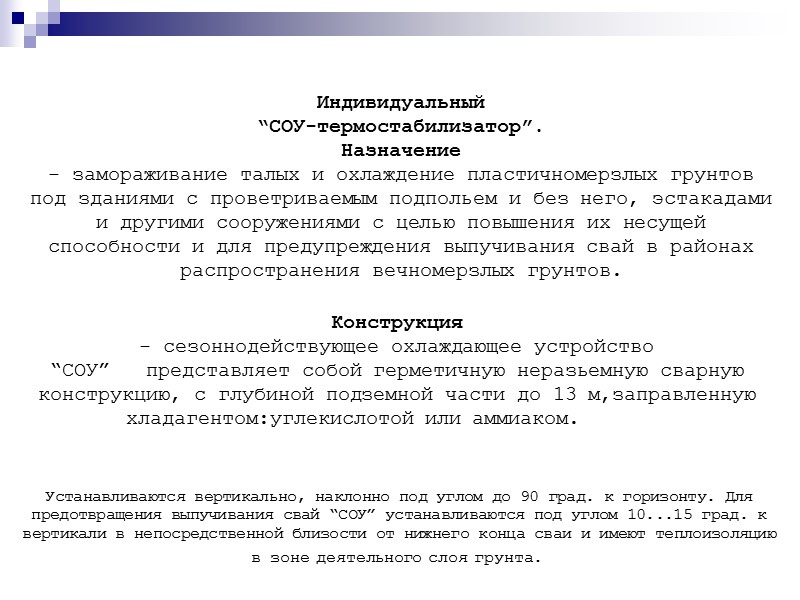

Индивидуальный “СОУ-термостабилизатор”. Назначение - замораживание талых и охлаждение пластичномерзлых грунтов под зданиями с проветриваемым подпольем и без него, эстакадами и другими сооружениями с целью повышения их несущей способности и для предупреждения выпучивания свай в районах распространения вечномерзлых грунтов. Конструкция - сезоннодействующее охлаждающее устройство “СОУ” представляет собой герметичную неразьемную сварную конструкцию, с глубиной подземной части до 13 м,заправленную хладагентом:углекислотой или аммиаком. Устанавливаются вертикально, наклонно под углом до 90 град. к горизонту. Для предотвращения выпучивания свай “СОУ” устанавливаются под углом 10...15 град. к вертикали в непосредственной близости от нижнего конца сваи и имеют теплоизоляцию в зоне деятельного слоя грунта.

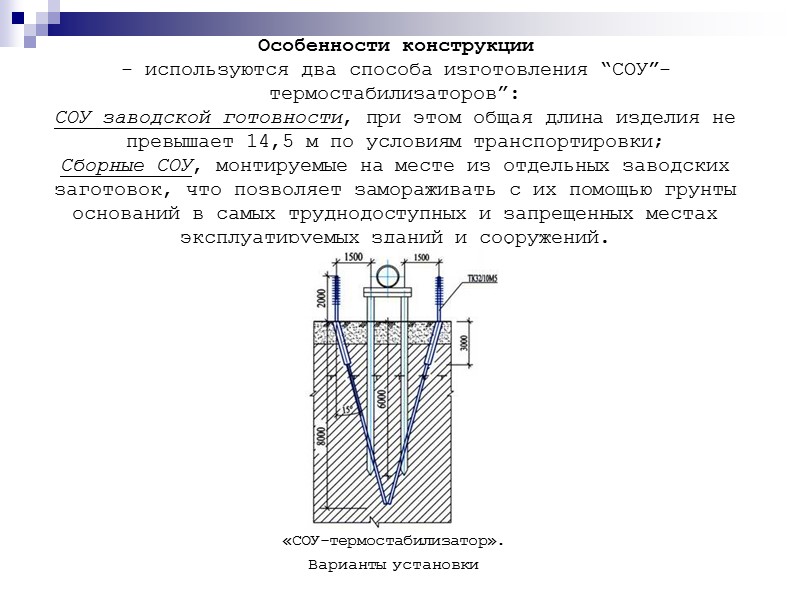

Особенности конструкции - используются два способа изготовления “СОУ”-термостабилизаторов”: СОУ заводской готовности, при этом общая длина изделия не превышает 14,5 м по условиям транспортировки; Сборные СОУ, монтируемые на месте из отдельных заводских заготовок, что позволяет замораживать с их помощью грунты оснований в самых труднодоступных и запрещенных местах эксплуатируемых зданий и сооружений. «СОУ-термостабилизатор». Варианты установки

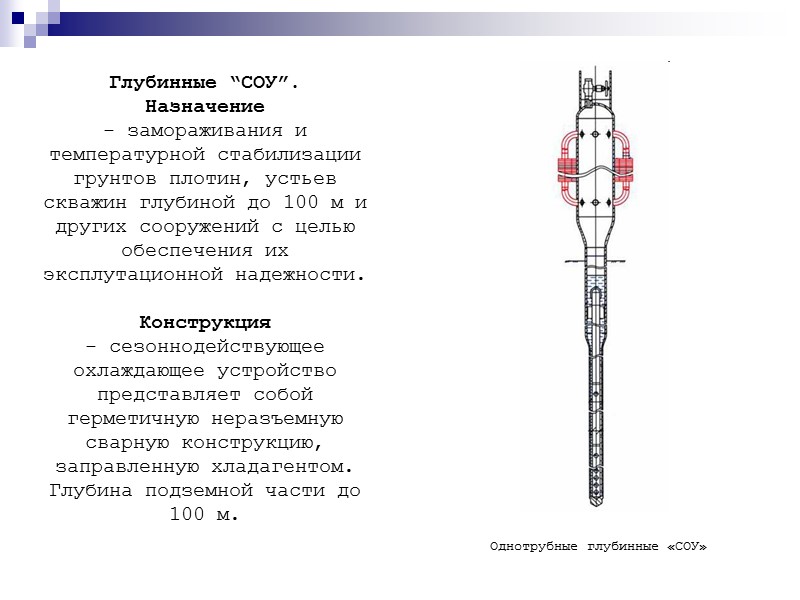

Глубинные “СОУ”. Назначение - замораживания и температурной стабилизации грунтов плотин, устьев скважин глубиной до 100 м и других сооружений с целью обеспечения их эксплутационной надежности. Конструкция - сезоннодействующее охлаждающее устройство представляет собой герметичную неразъемную сварную конструкцию, заправленную хладагентом. Глубина подземной части до 100 м. Однотрубные глубинные «СОУ»

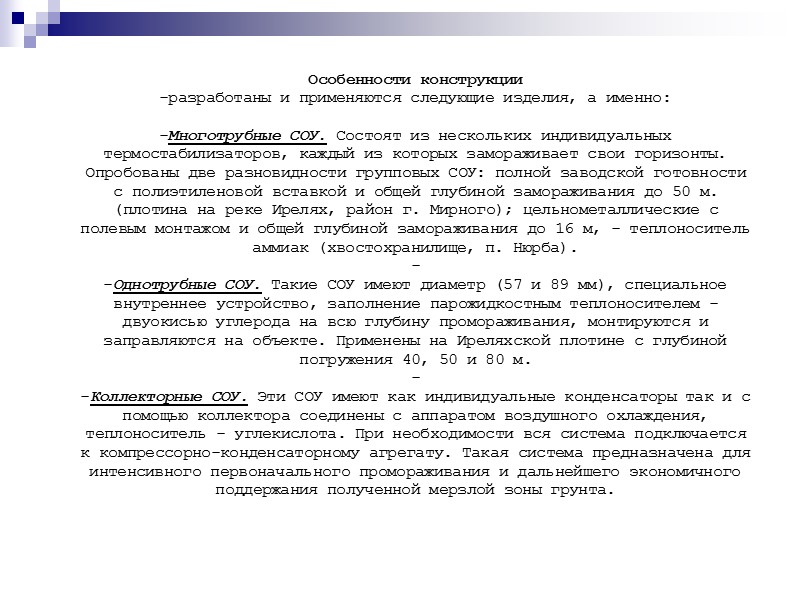

Особенности конструкции разработаны и применяются следующие изделия, а именно: Многотрубные СОУ. Состоят из нескольких индивидуальных термостабилизаторов, каждый из которых замораживает свои горизонты. Опробованы две разновидности групповых СОУ: полной заводской готовности с полиэтиленовой вставкой и общей глубиной замораживания до 50 м. (плотина на реке Ирелях, район г. Мирного); цельнометаллические с полевым монтажом и общей глубиной замораживания до 16 м, - теплоноситель аммиак (хвостохранилище, п. Нюрба). -Однотрубные СОУ. Такие СОУ имеют диаметр (57 и 89 мм), специальное внутреннее устройство, заполнение парожидкостным теплоносителем - двуокисью углерода на всю глубину промораживания, монтируются и заправляются на объекте. Применены на Иреляхской плотине с глубиной погружения 40, 50 и 80 м. -Коллекторные СОУ. Эти СОУ имеют как индивидуальные конденсаторы так и с помощью коллектора соединены с аппаратом воздушного охлаждения, теплоноситель - углекислота. При необходимости вся система подключается к компрессорно-конденсаторному агрегату. Такая система предназначена для интенсивного первоначального промораживания и дальнейшего экономичного поддержания полученной мерзлой зоны грунта.

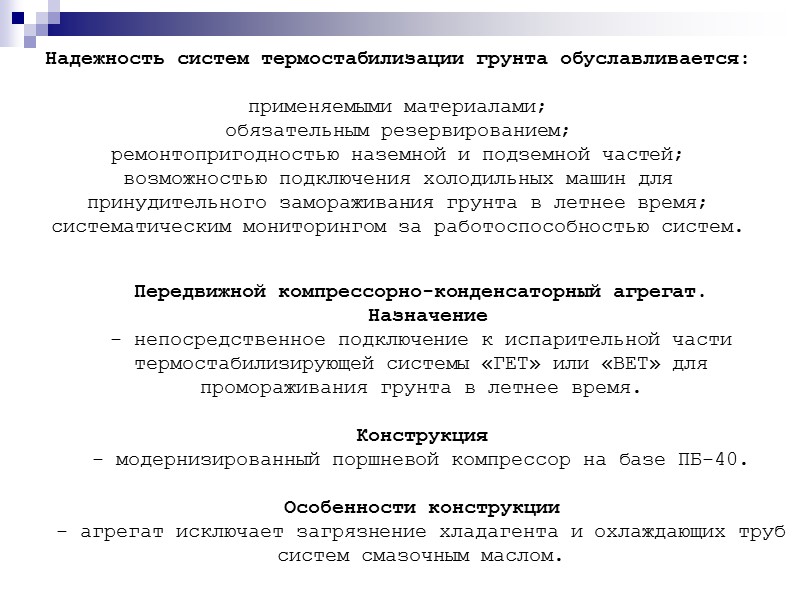

Надежность систем термостабилизации грунта обуславливается: применяемыми материалами; обязательным резервированием; ремонтопригодностью наземной и подземной частей; возможностью подключения холодильных машин для принудительного замораживания грунта в летнее время; систематическим мониторингом за работоспособностью систем. Передвижной компрессорно-конденсаторный агрегат. Назначение - непосредственное подключение к испарительной части термостабилизирующей системы «ГЕТ» или «ВЕТ» для промораживания грунта в летнее время. Конструкция - модернизированный поршневой компрессор на базе ПБ-40. Особенности конструкции - агрегат исключает загрязнение хладагента и охлаждающих труб систем смазочным маслом.

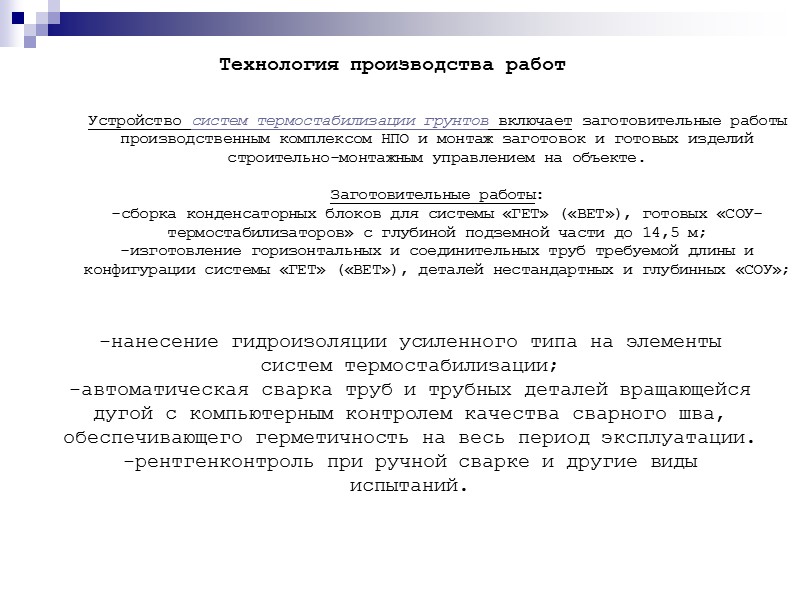

Технология производства работ -нанесение гидроизоляции усиленного типа на элементы систем термостабилизации; -автоматическая сварка труб и трубных деталей вращающейся дугой с компьютерным контролем качества сварного шва, обеспечивающего герметичность на весь период эксплуатации. -рентгенконтроль при ручной сварке и другие виды испытаний.

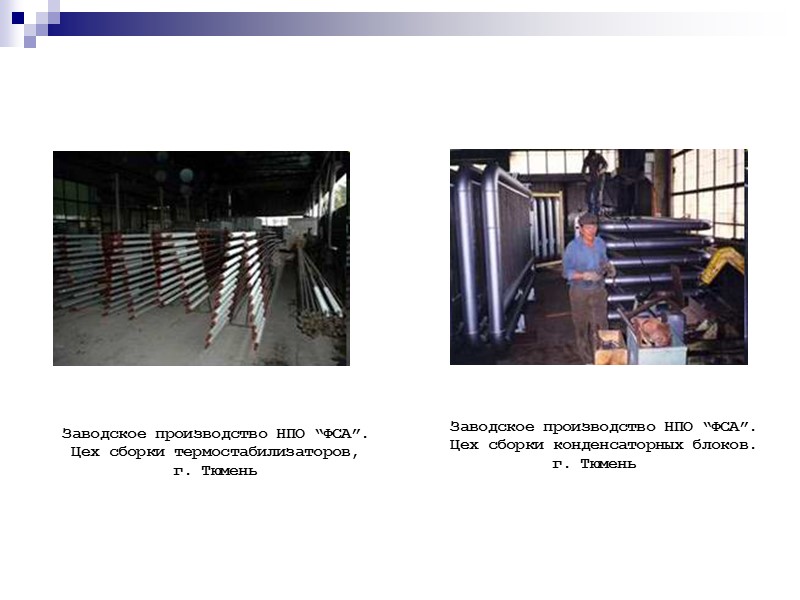

Заводское производство НПО “ФСА”. Цех сборки термостабилизаторов, г. Тюмень Заводское производство НПО “ФСА”. Цех сборки конденсаторных блоков. г. Тюмень

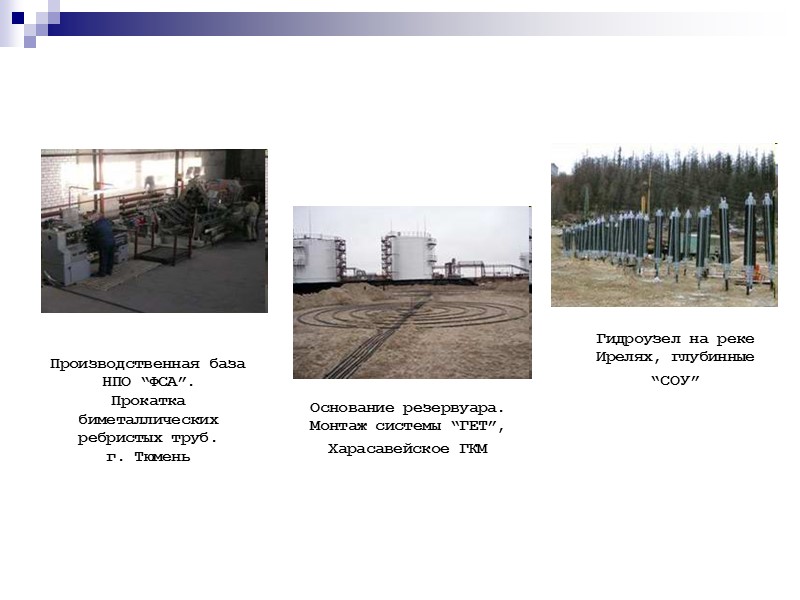

Производственная база НПО “ФСА”. Прокатка биметаллических ребристых труб. г. Тюмень Основание резервуара. Монтаж системы “ГЕТ”, Харасавейское ГКМ Гидроузел на реке Ирелях, глубинные “СОУ”

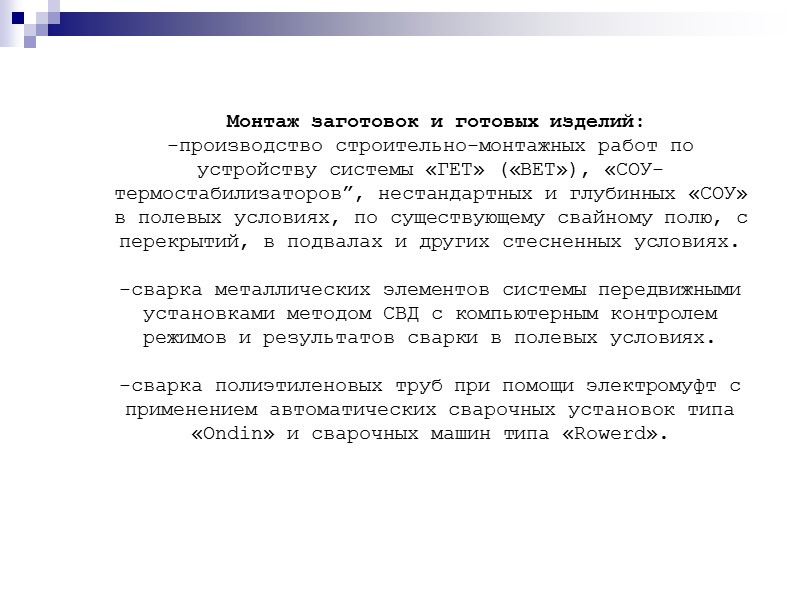

Монтаж заготовок и готовых изделий: -производство строительно-монтажных работ по устройству системы «ГЕТ» («ВЕТ»), «СОУ-термостабилизаторов”, нестандартных и глубинных «СОУ» в полевых условиях, по существующему свайному полю, с перекрытий, в подвалах и других стесненных условиях. -сварка металлических элементов системы передвижными установками методом СВД с компьютерным контролем режимов и результатов сварки в полевых условиях. -сварка полиэтиленовых труб при помощи электромуфт с применением автоматических сварочных установок типа «Ondin» и сварочных машин типа «Rowerd».

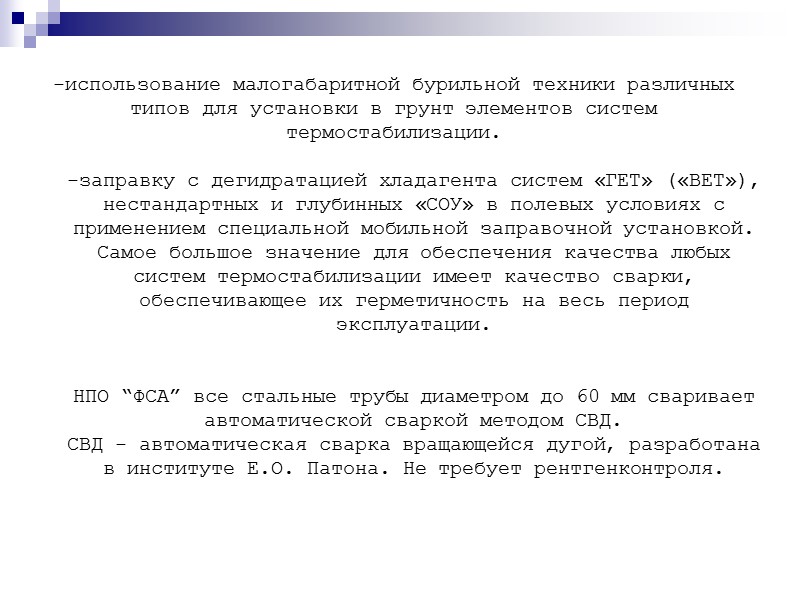

-использование малогабаритной бурильной техники различных типов для установки в грунт элементов систем термостабилизации. -заправку с дегидратацией хладагента систем «ГЕТ» («ВЕТ»), нестандартных и глубинных «СОУ» в полевых условиях с применением специальной мобильной заправочной установкой. Самое большое значение для обеспечения качества любых систем термостабилизации имеет качество сварки, обеспечивающее их герметичность на весь период эксплуатации. НПО “ФСА” все стальные трубы диаметром до 60 мм сваривает автоматической сваркой методом СВД. СВД - автоматическая сварка вращающейся дугой, разработана в институте Е.О. Патона. Не требует рентгенконтроля.

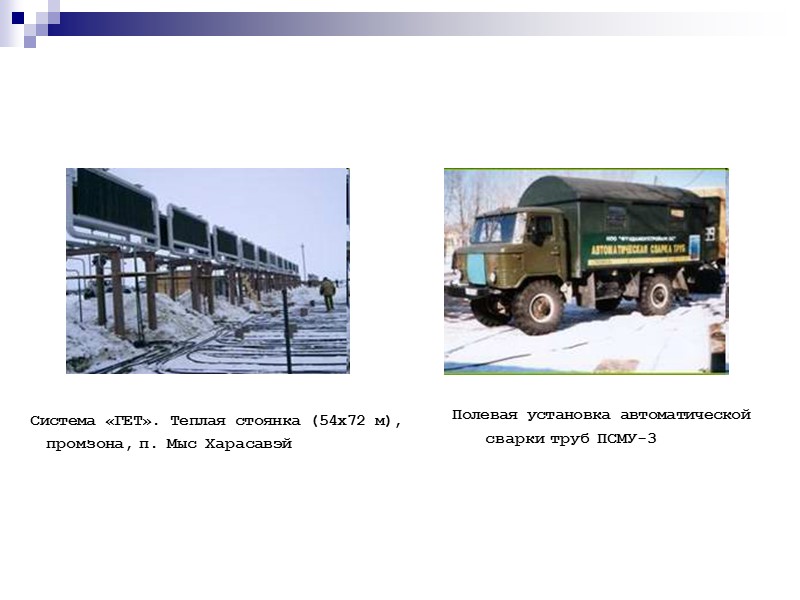

Система «ГЕТ». Теплая стоянка (54х72 м), промзона, п. Мыс Харасавэй Полевая установка автоматической сварки труб ПСМУ-3

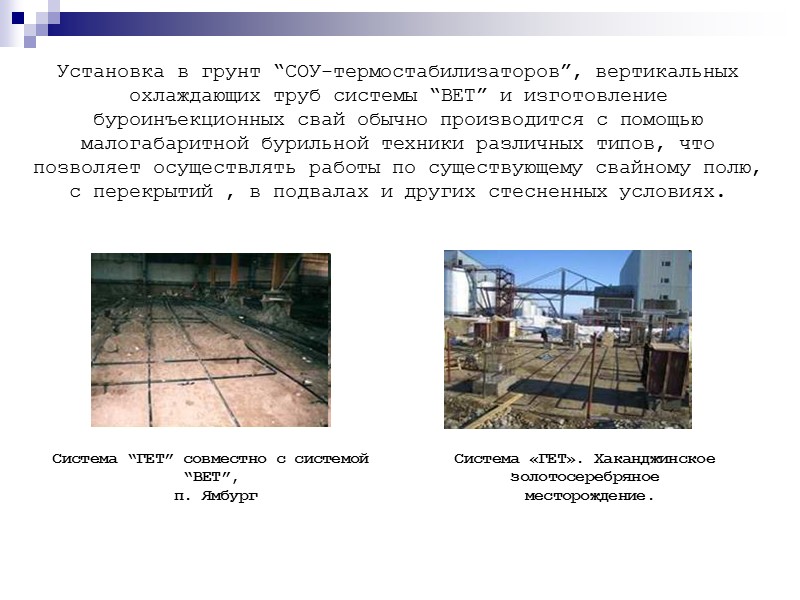

Установка в грунт “СОУ-термостабилизаторов”, вертикальных охлаждающих труб системы “ВЕТ” и изготовление буроинъекционных свай обычно производится с помощью малогабаритной бурильной техники различных типов, что позволяет осуществлять работы по существующему свайному полю, с перекрытий , в подвалах и других стесненных условиях. Система “ГЕТ” совместно с системой “ВЕТ”, п. Ямбург Система «ГЕТ». Хаканджинское золотосеребряное месторождение.
