Термомеханическая обработка
Термомеханическая обработка НТМО ВТМО

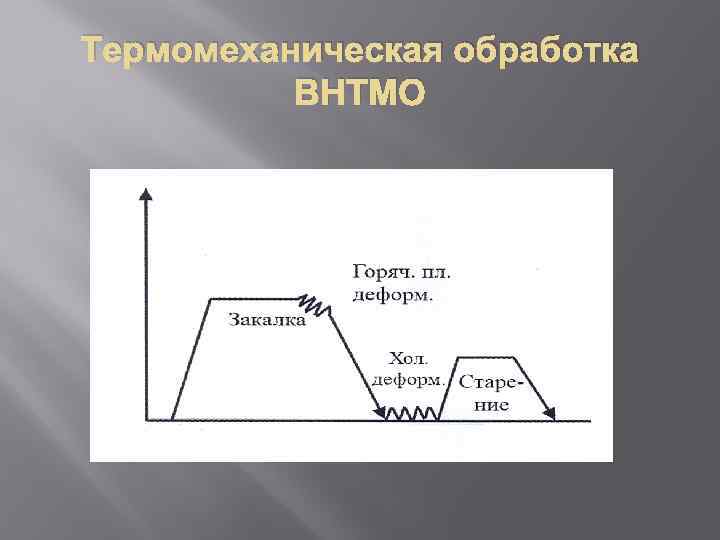

Термомеханическая обработка ВНТМО

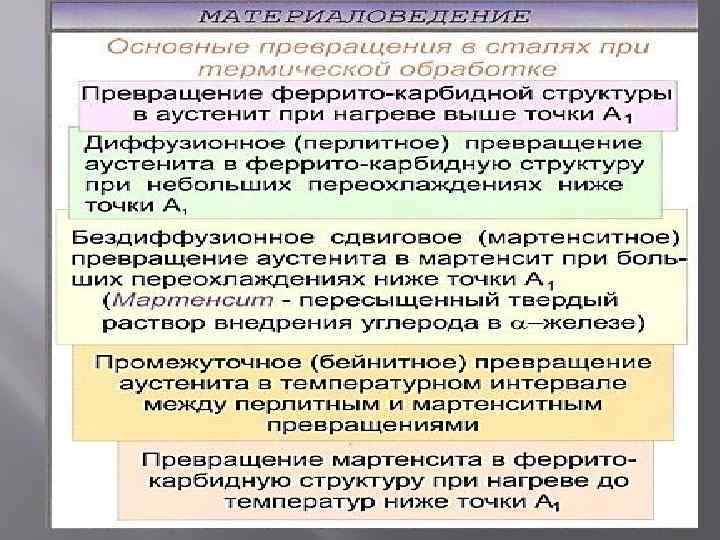

ЛЕКЦИЯ Термообработка стали

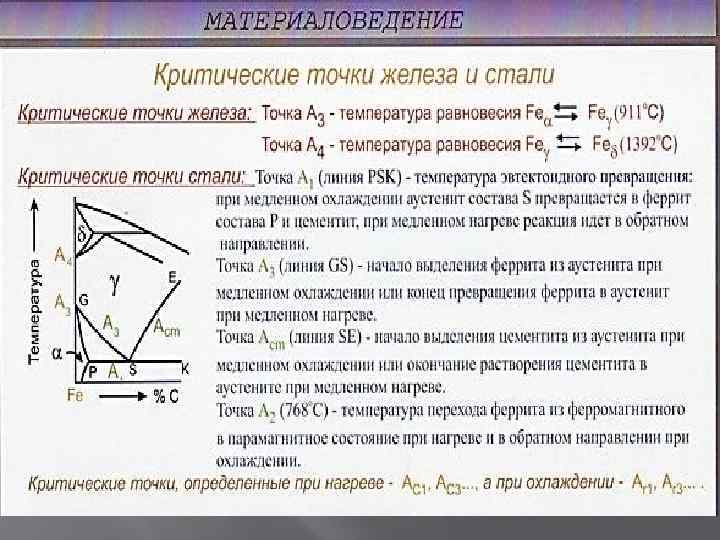

Критические точки в диаграмме железо -углерод
Первое основное превращение в стали (превращение перлита в аустенит)

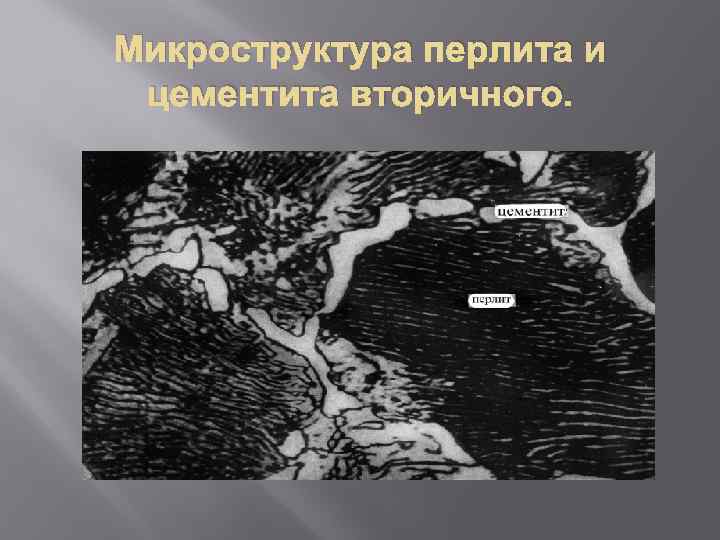

Микроструктура перлита и цементита вторичного.

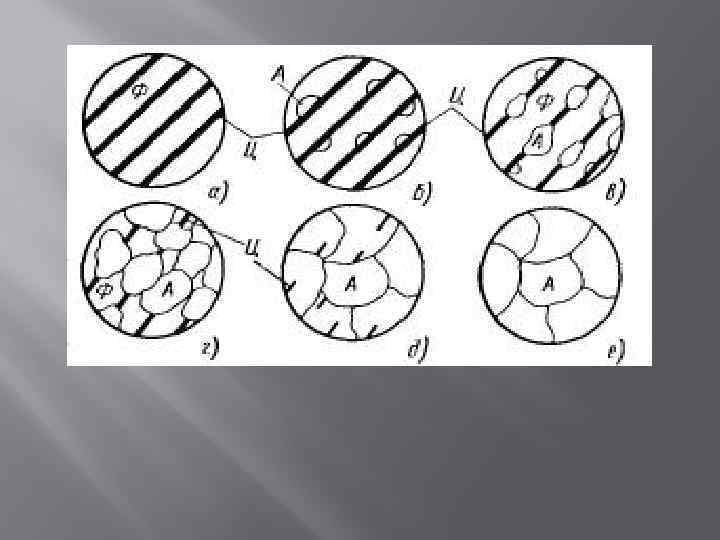

Превращение перлита в аустенит

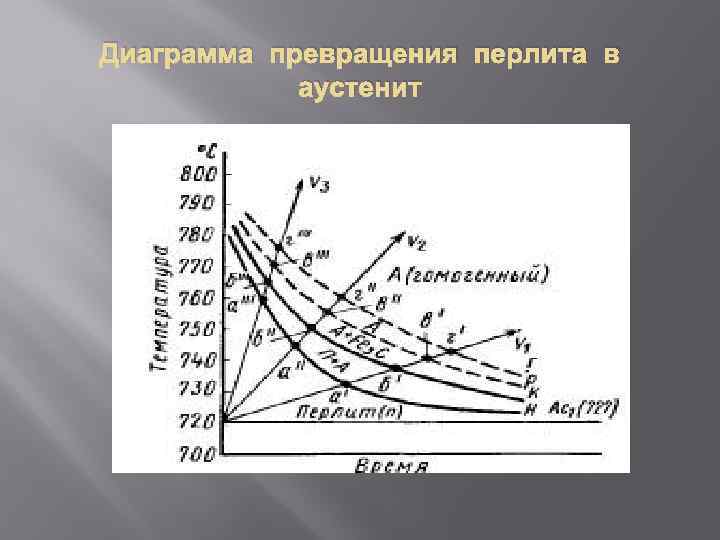

Диаграмма превращения перлита в аустенит

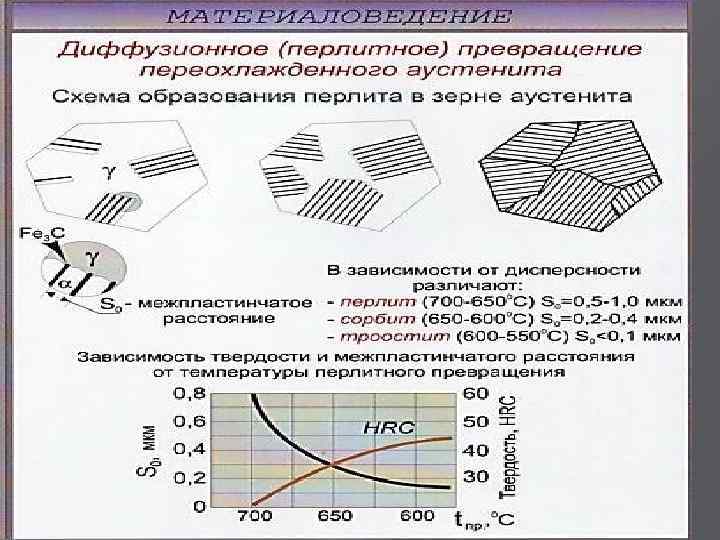

Второе основное превращение в сталях (превращение аустенита в перлит)

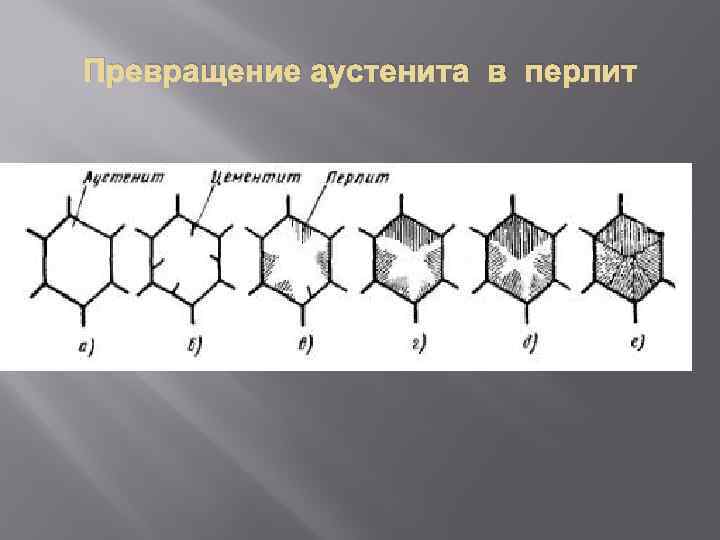

Превращение аустенита в перлит
Построение изотермической диаграммы распада аустенита
Третье основное превращение в сталях ( превращение аустенита в мартенсит)
Кристаллическая решетка -железа и -железа

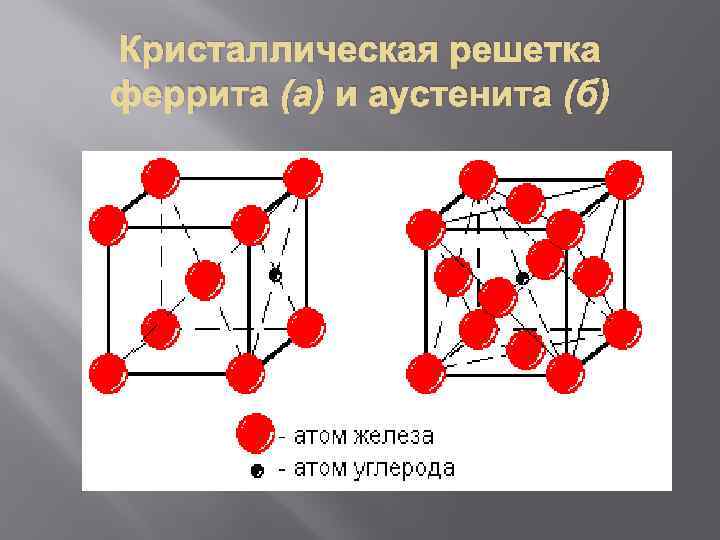

Кристаллическая решетка феррита (а) и аустенита (б)

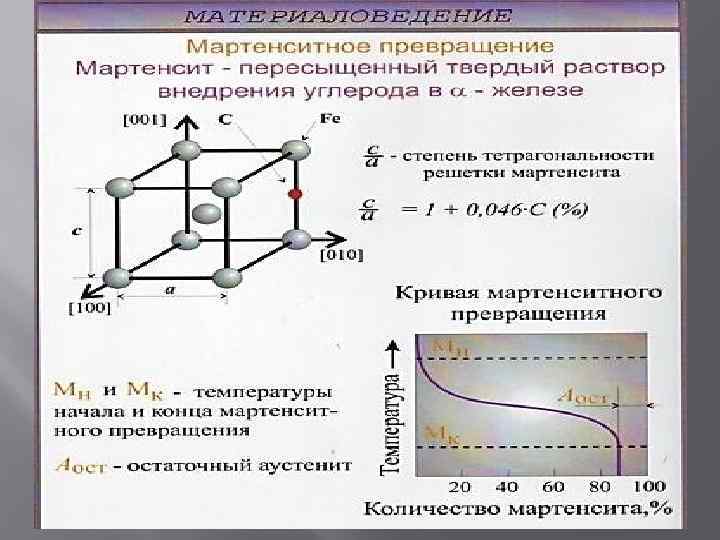

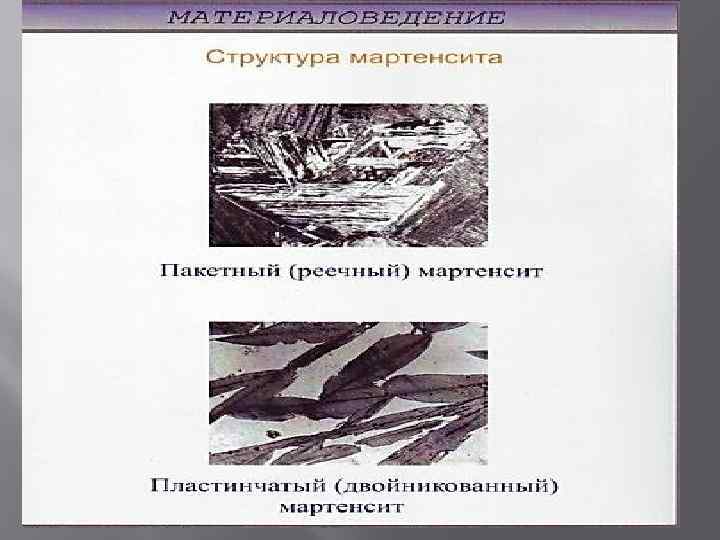

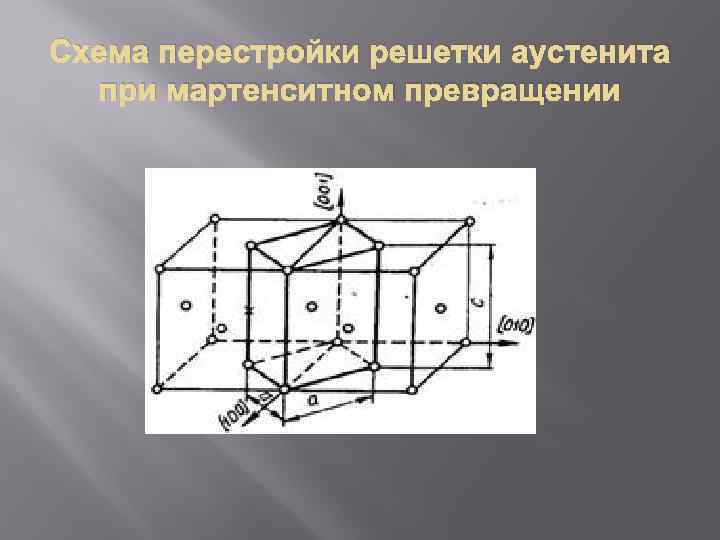

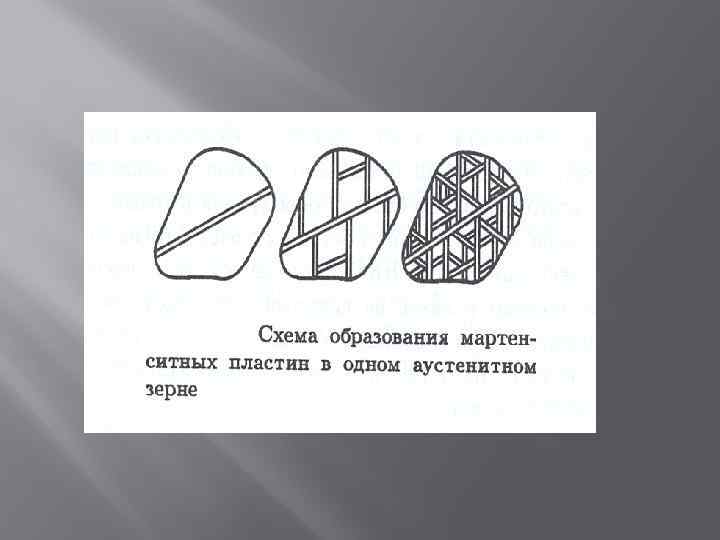

Схема перестройки решетки аустенита при мартенситном превращении
Влияние содержания углерода на температуру начала и конца мартенситного превращения
Диаграмма изотермического превращения аустенита
Диаграмма изотермического превращения аустенита (С- образные кривые)
Четвертое основное превращение в стали (превращение мартенсита в перлит)

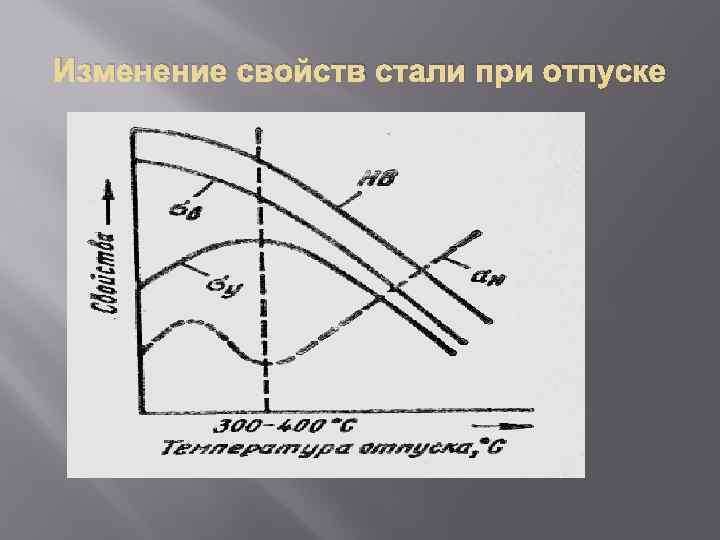

Изменение свойств стали при отпуске
Практика термообработки стали
Основные виды термообработки стали 1. Отжиг полный неполный нормализация 2. Закалка полная неполная 3. Отпуск низкий средний высокий

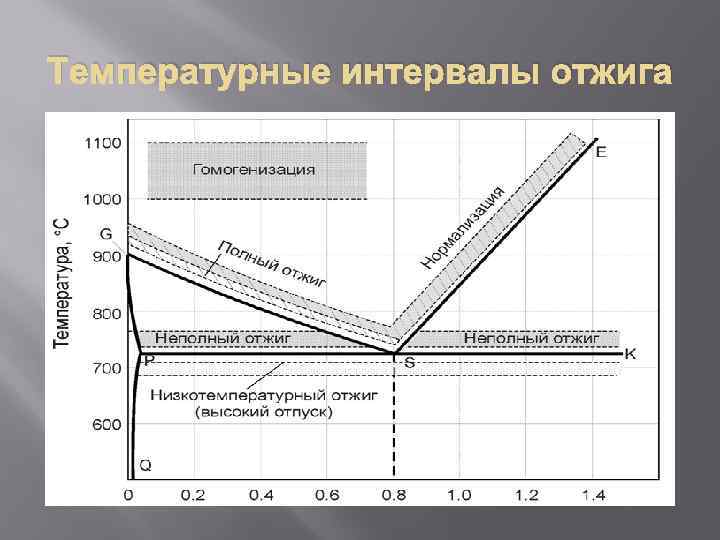

Температурные интервалы отжига

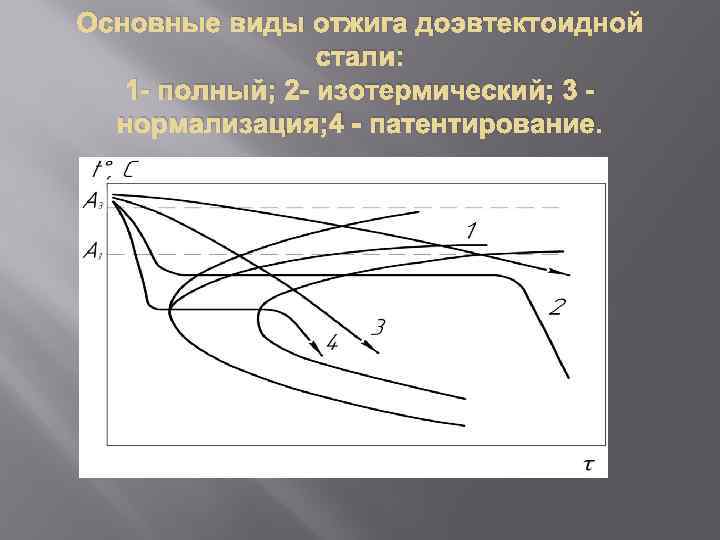

Основные виды отжига доэвтектоидной стали: 1 - полный; 2 - изотермический; 3 нормализация; 4 - патентирование.

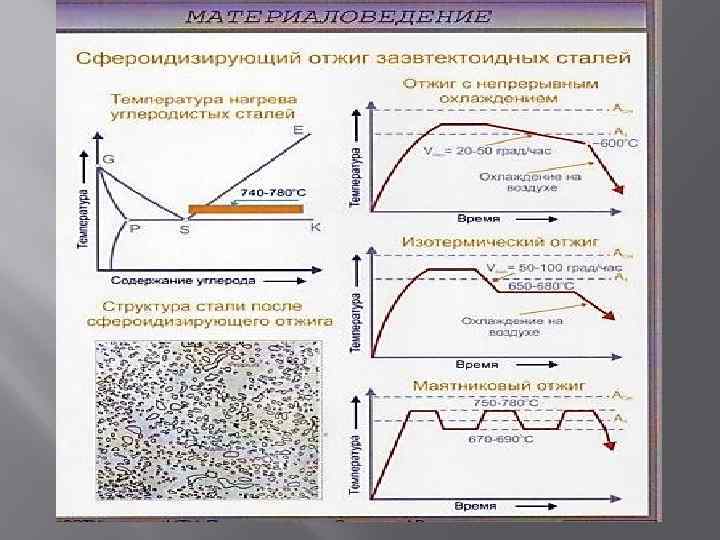

Отжиг заэвтектоидной стали 1. Нормализация 2. Неполный отжиг (сфероидезация)

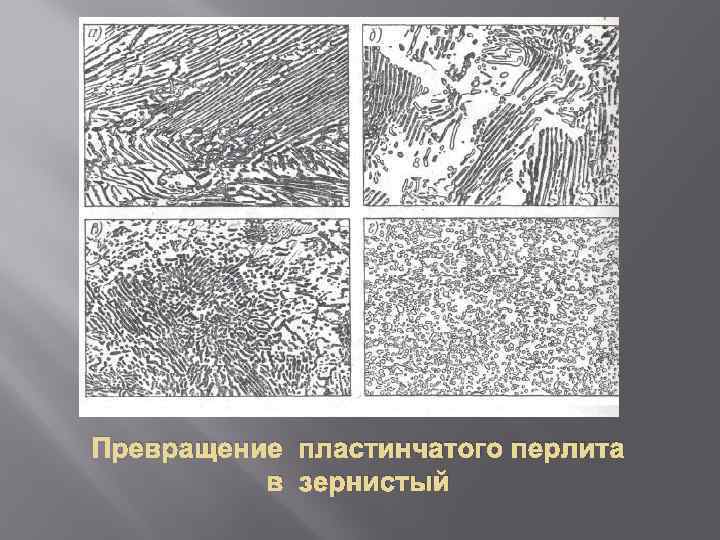

Превращение пластинчатого перлита в зернистый
Скачать презентацию Термомеханическая обработка Термомеханическая обработка НТМО ВТМО
Лекция 5. Теория ТО стали.Осн. превр. pptx.pptx
