Термокаталитические процессы переработки нефтяного сырья • каталитический крекинг. продукт – высококачественного бензина; газ, богатый бутан-бутиленовой фракцией (сырье для высокооктановых бензинов) и газойлевые фракции. • каталитический риформинг – ароматизация бензиновых фракций. продукт – высокооктановый ароматизированный бензин и индивидуальные ароматические углеводороды • каталитическая изомеризация легких бензиновых углеводородов (н-пентан, н-гексан) для повышения октанового числа.
Сырье, параметры и продукты процесса каталитического крекинга Сырье: фракции, выкипающие в пределах 200500 С: керосино-газойлевые фракции (200350 С), вакуумный газойль прямой гонки и продукты вторичных процессов: газойли коксования, термического кренга и гидрокрекинга. Легкое сырье – компонент базового авиационного бензина, тяжелое – автобензин. Смешанное сырье (225 -490, 265 -500 С) – автобензин.

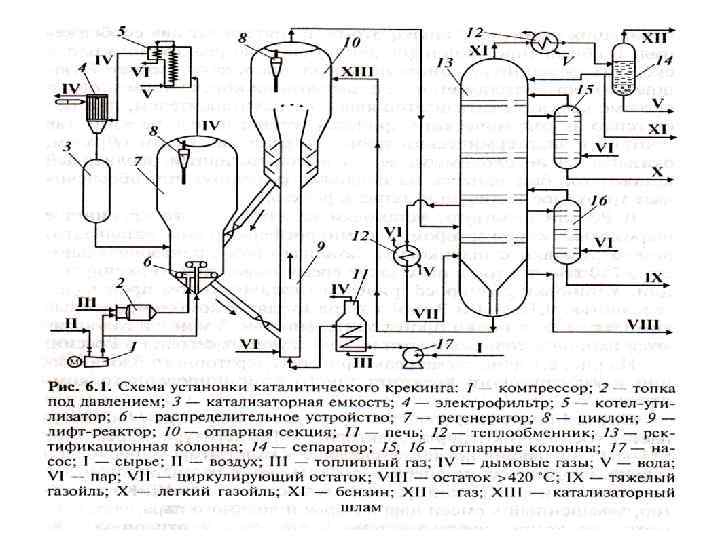

Параметры процесса 1 – бензин 2 – газ 3 – легкий газойль 4 – кокс 5 – тяжелый газойль Т = 440 -500 С Р = 0, 14 – 0, 18 Мпа

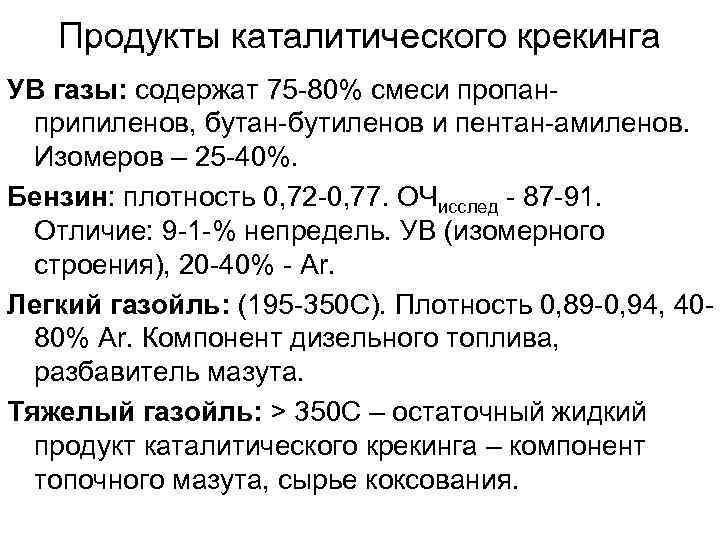

Продукты каталитического крекинга УВ газы: содержат 75 -80% смеси пропанприпиленов, бутан-бутиленов и пентан-амиленов. Изомеров – 25 -40%. Бензин: плотность 0, 72 -0, 77. ОЧисслед - 87 -91. Отличие: 9 -1 -% непредель. УВ (изомерного строения), 20 -40% - Аr. Легкий газойль: (195 -350 С). Плотность 0, 89 -0, 94, 4080% Аr. Компонент дизельного топлива, разбавитель мазута. Тяжелый газойль: > 350 С – остаточный жидкий продукт каталитического крекинга – компонент топочного мазута, сырье коксования.

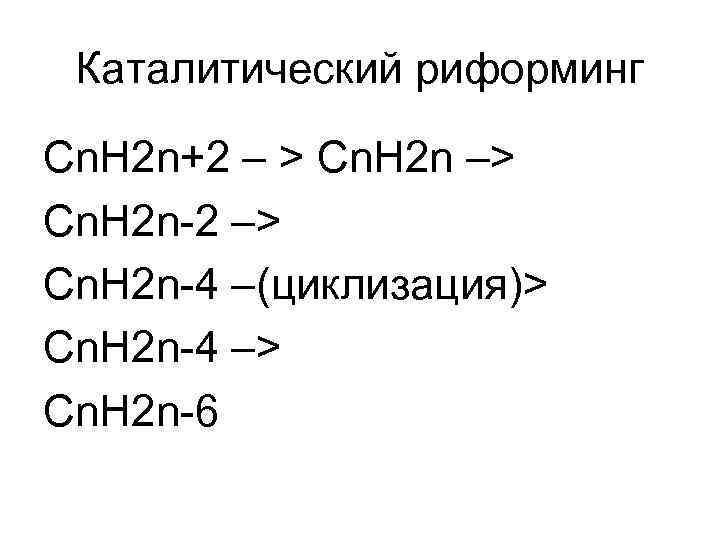

Каталитический риформинг Сn. H 2 n+2 – > Cn. H 2 n –> Cn. H 2 n-2 –> Cn. H 2 n-4 –(циклизация)> Cn. H 2 n-4 –> Cn. H 2 n-6

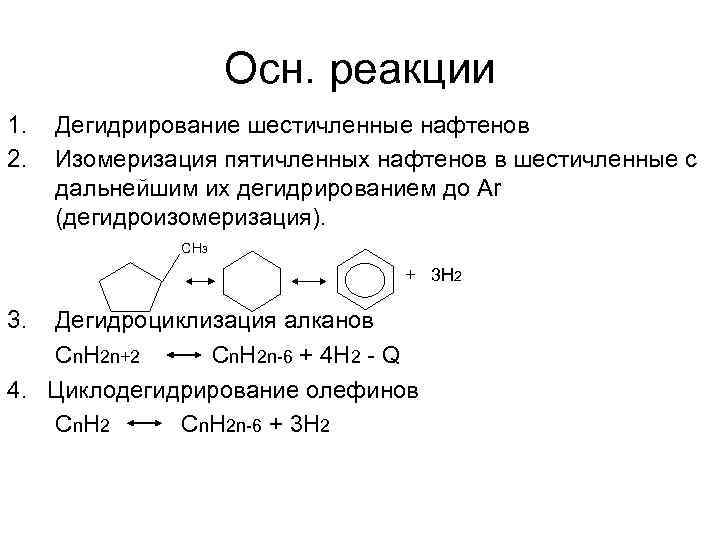

Осн. реакции 1. 2. Дегидрирование шестичленные нафтенов Изомеризация пятичленных нафтенов в шестичленные с дальнейшим их дегидрированием до Ar (дегидроизомеризация). CH 3 + 3 H 2 3. Дегидроциклизация алканов Cn. H 2 n+2 Cn. H 2 n-6 + 4 H 2 - Q 4. Циклодегидрирование олефинов C n. H 2 Cn. H 2 n-6 + 3 H 2

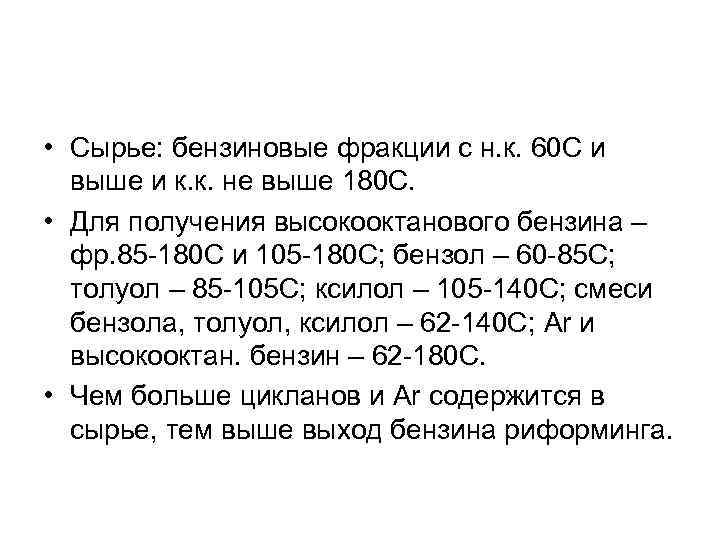

• Сырье: бензиновые фракции с н. к. 60 С и выше и к. к. не выше 180 С. • Для получения высокооктанового бензина – фр. 85 -180 С и 105 -180 С; бензол – 60 -85 С; толуол – 85 -105 С; ксилол – 105 -140 С; смеси бензола, толуол, ксилол – 62 -140 С; Ar и высокооктан. бензин – 62 -180 С. • Чем больше цикланов и Ar содержится в сырье, тем выше выход бензина риформинга.
Параметры процесса • • Т 470 -525 С. Объемная скорость 1 -2 ч-1. P 2 -4 МПа. Катализатор – платинорений (470 -520 С) или платина (480530 С)
