Термины и определения Система газоснабжения состоит из: - источников газоснабжения: - магистральные газопроводы и отводы от них; - станции подземного хранения газа; - газораздаточные станции сжиженных газов. - газораспределительной сети: (для транспорта и распределения внутри города, (населенного пункта, промышленного объекта) - газопроводы; - оборудование; -внутреннего оборудования: - внутридомовые газопроводы; - промышленные газопроводы; - газовые приборы; - установки для сжигания газа. Газораспределительные сети: 1) газовые сети высокого, среднего и низкого давления; 2) газораспределительные станции (ГРС); 3) газорегуляторные пункты (ГРП) и установки (ГРУ).
Классификация трубопроводов По давлению газа По принципу построения По По местоположению виду относительно транспортир-го поверхности газа земли (воды) высокого давления кольцевые подземные природного газа среднего давления тупиковые (подводные) попутного нефтяного газа низкого давления смешанные надземные СУ Г (Сз и С 4) (надводные) искусственного газа сжиженного газа 2
Классификация трубопроводов 3

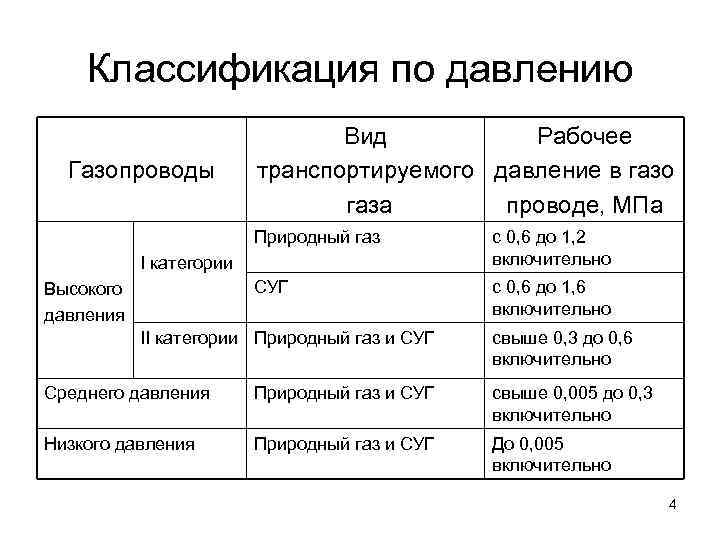

Классификация по давлению Газопроводы Вид Рабочее транспортируемого давление в газо газа проводе, МПа Природный газ с 0, 6 до 1, 2 включительно СУГ с 0, 6 до 1, 6 включительно I категории Высокого давления II категории Природный газ и СУГ свыше 0, 3 до 0, 6 включительно Среднего давления Природный газ и СУГ свыше 0, 005 до 0, 3 включительно Низкого давления Природный газ и СУГ До 0, 005 включительно 4

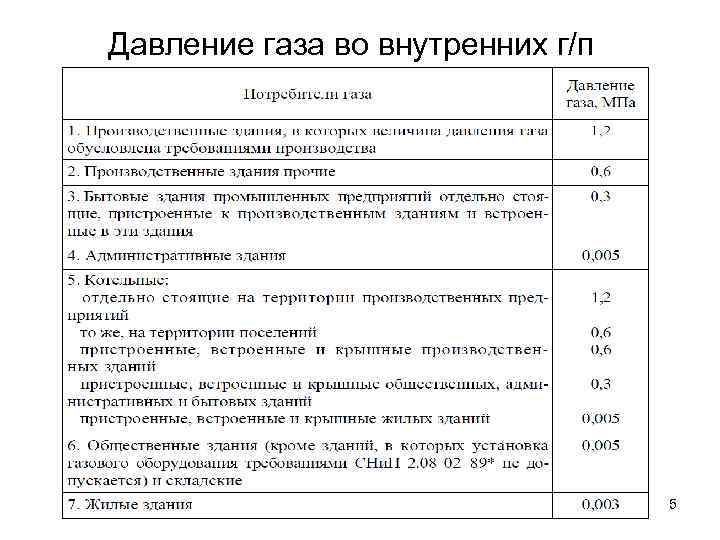

Давление газа во внутренних г/п 5
Модификации систем газоснабжения По степени перевода на среднее или высокое давление различают: • 1) система с газорегуляторными пунктами (ГРП) - по сетям среднего (или высокого) давления транспортируют только основные потоки газа, а между бытовыми и мелкими коммунальными потребителями газ распределяют по СНД; • 2) система с квартальными регуляторными пунктами (КРП). КРП оборудуют регуляторами малой производительности, соответствующей потребности примерно одного квартала; устанавливают их в шкафах или киосках. • 3) система с домовыми регуляторными пунктами (ДРП). Сеть этой системы имеет две ступени давления: по СВД газ передают промышленным потребителям и в центральный ГРП; по ССД газ распределяют между домовыми распределительными пунктами. 6
Принципиальные схемы газоснабжения промышленных систем • Одноступенчатые – 1) при непосредственном присоединении предприятий к городским распределительным сетям низкого давления; Г 1 - газопровод н. д. ; УУРГ - узел учета расхода газа. 7
Принципиальные схемы газоснабжения промышленных систем • Одноступенчатые 2) присоединении промышленных объектов к городским сетям среднего давления через центральный ГРП и с низким давлением в промышленных газопроводах; Г 1 – г/п н. д. ; Г 2 – г/п с. д. ; УУРГ - узел учета расхода газа. 8
Принципиальные схемы газоснабжения промышленных систем • Одноступенчатые 3) присоединении промышленных объектов к городским сетям среднего (высокого) давления через центральный ГРП и со средним давлением в промышленных газопроводах. Г 2 - газопровод с. д. ; ГЗ - в. д. категории 2; УУРГ - узел учета расхода газа. 9
Принципиальные схемы газоснабжения промышленных систем • Двухступенчатые 1) при непосредственном присоединении промышленных объектов к городским сетям среднего давления цеховыми ГРУ и с низким давлением в цеховых газопроводах. Г 1 - газопровод н. д. ; Г 2 - газопровод с. д. ; ГЗ - в. д. категории 2; Г 4 - в. д. категории 1; УУРГ - узел учета расхода газа. 10
Принципиальные схемы газоснабжения промышленных систем • Двухступенчатые 2) при непосредственном присоединении промышленных объектов к городским сетям среднего давления цеховыми ГРУ и со средним давлением в цеховых газопроводах; Г 1 - газопровод н. д. ; Г 2 - газопровод с. д. ; ГЗ - в. д. категории 2; Г 4 - в. д. категории 1; УУРГ - узел учета расхода газа. 11
Принципиальные схемы газоснабжения промышленных систем • Двухступенчатые 3) присоединении к городским сетям через центральный ГРП с межцеховыми газопроводами среднего давления, цеховыми ГРУ и цеховыми газопроводами низкого давления; Г 1 - газопровод н. д. ; Г 2 - газопровод с. д. ; ГЗ - в. д. категории 2; Г 4 - в. д. категории 1; УУРГ - узел учета расхода газа. 12
Принципиальные схемы газоснабжения промышленных систем • Двухступенчатые 4) присоединении к городским сетям через центральный ГРП с межцеховыми газопроводами среднего давления, цеховыми ГРУ и цеховыми газопроводами среднего давления. Г 1 - газопровод н. д. ; Г 2 - газопровод с. д. ; ГЗ - в. д. категории 2; Г 4 - в. д. категории 1; УУРГ - узел учета расхода газа. 13
Категории потребителей газа • бытовые потребители газа (потребление газа в квартирах жилых домов); • коммунально-общественные предприятия (предприятия бытового обслуживания населения, общественного питания и торговли, здравоохранения); • теплоэлектростанции и котельные; • промышленные предприятия (технологические нужды пром- и с/хоз предприятий). 14
Неравномерность потребления газа (по месяцам, дням недели, часам суток) • неравномерность по месяцам года (сезонная неравномерность) - дополнительный расход топлива в зимнее (холодное) время, или потребления газа на коммунальнобытовые нужды летом; 15

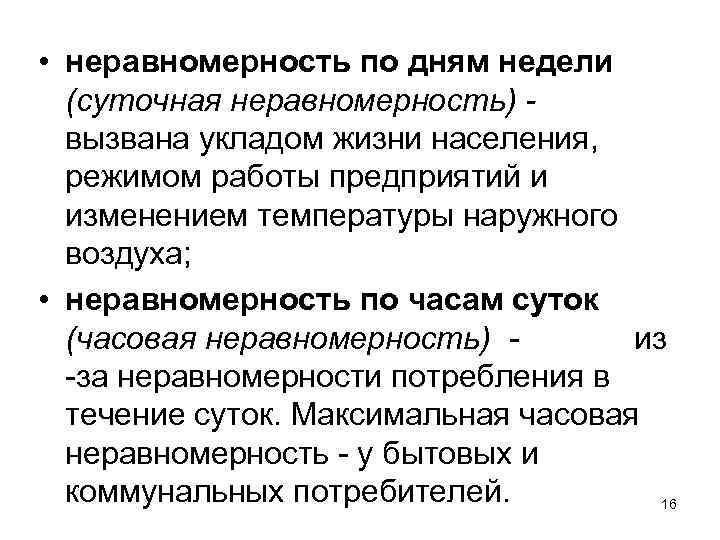

• неравномерность по дням недели (суточная неравномерность) - вызвана укладом жизни населения, режимом работы предприятий и изменением температуры наружного воздуха; • неравномерность по часам суток (часовая неравномерность) - из -за неравномерности потребления в течение суток. Максимальная часовая неравномерность - у бытовых и коммунальных потребителей. 16
Суточный график потребления газа городом 17
Годовой расход тепла (к. Дж) (на отопление и вентиляцию жилых и общенственных зданий) где tвн -температура внутреннего воздуха в здании (из табл. 2. 3 [1], если нет данных, принимать +18 °С), °С; tро- расчетная наружная температура (для отопления СНи. П 2. 04. 01 -85); tрв- расчетная наружная температура для вентиляции (СНи. П 2. 04. 07 -85); tср. 0— средняя температура наружного воздуха за 18 отопительный сезон, °С;
• К, К 1 —коэффициенты, учитывающие расход теплоты на отопление и вентиляцию общественных зданий (принимать 0, 25 и 0, 40); • Z—среднее число часов работы системы вентиляции общественных зданий в течение суток (принимать 16 час. ); • n 0 - продолжительность отопительного периода, сут; • F - жилая площадь отапливаемых зданий, м 2; • η 0 - к. п. д. отопительной системы (для котельных 0, 85, для отопительных печей 0, 7 -0, 75); • Q - укрупненный показатель максимального часового расхода теплоты для отопления жилых зданий на 1 м 2 жилой площади, к. Дж/(ч • м 2): 19

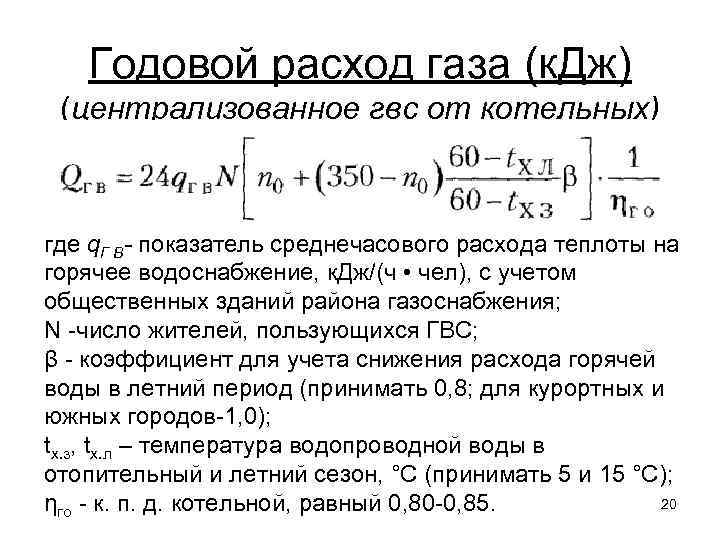

Годовой расход газа (к. Дж) (централизованное гвс от котельных) где q. Г В- показатель среднечасового расхода теплоты на горячее водоснабжение, к. Дж/(ч • чел), с учетом общественных зданий района газоснабжения; N -число жителей, пользующихся ГВС; β - коэффициент для учета снижения расхода горячей воды в летний период (принимать 0, 8; для курортных и южных городов-1, 0); tх. з, tх. л – температура водопроводной воды в отопительный и летний сезон, °С (принимать 5 и 15 °С); 20 ηго - к. п. д. котельной, равный 0, 80 -0, 85.

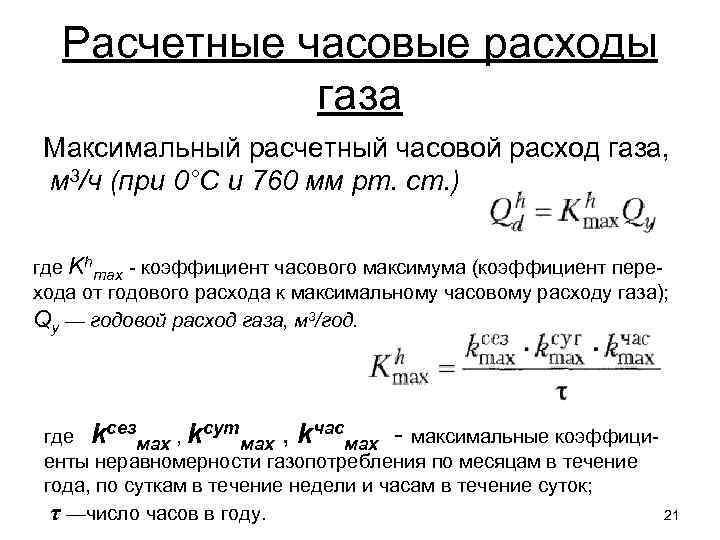

Расчетные часовые расходы газа Максимальный расчетный часовой расход газа, м 3/ч (при 0°С и 760 мм рт. ст. ) где Khmax - коэффициент часового максимума (коэффициент перехода от годового расхода к максимальному часовому расходу газа); Qy — годовой расход газа, м 3/год. где kсезмах , kсутмах , kчасмах - максимальные коэффициенты неравномерности газопотребления по месяцам в течение года, по суткам в течение недели и часам в течение суток; 21 τ —число часов в году.
Коэффициенты
