Термический метод переработки твердых отходов: газификация твердых отходов
Схема устройства генератора 1. топливо; 2. бункер; 3. камера газообразования; 4. зольник; 5. первичный воздух; 6. реактор; 7. колосниковая решетка; 8. труба горения; 9. котел; 10. камера возгорания; 11. вторичный воздух

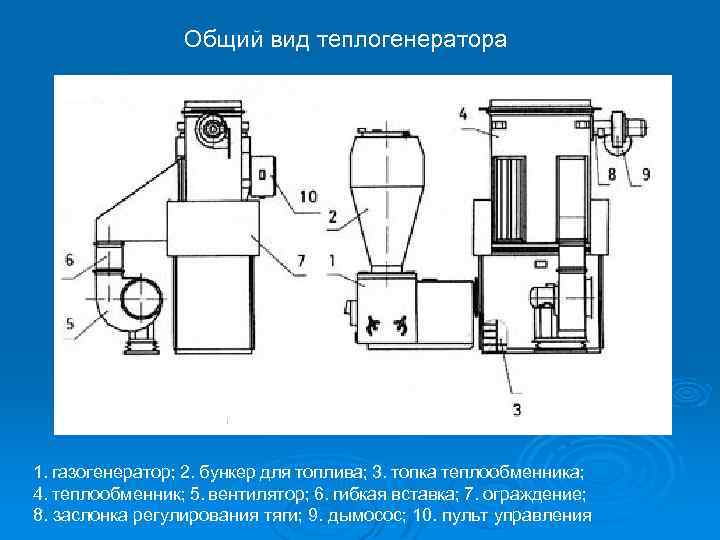

Общий вид теплогенератора 1. газогенератор; 2. бункер для топлива; 3. топка теплообменника; 4. теплообменник; 5. вентилятор; 6. гибкая вставка; 7. ограждение; 8. заслонка регулирования тяги; 9. дымосос; 10. пульт управления

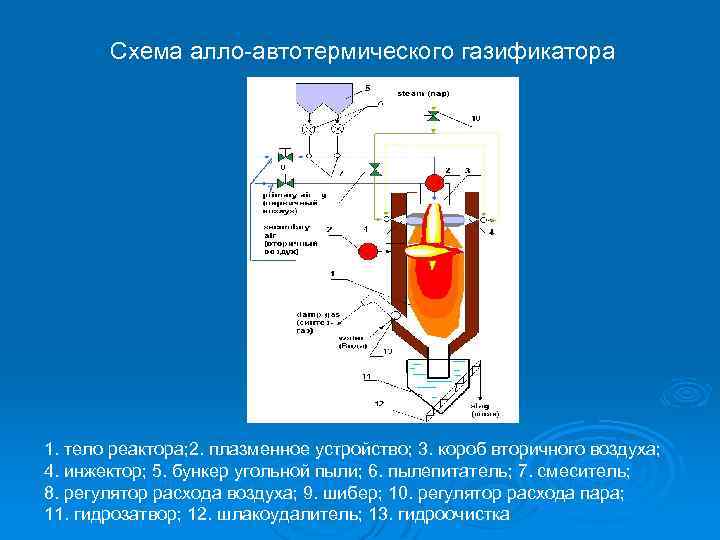

Cхема алло-автотермического газификатора 1. тело реактора; 2. плазменное устройство; 3. короб вторичного воздуха; 4. инжектор; 5. бункер угольной пыли; 6. пылепитатель; 7. смеситель; 8. регулятор расхода воздуха; 9. шибер; 10. регулятор расхода пара; 11. гидрозатвор; 12. шлакоудалитель; 13. гидроочистка

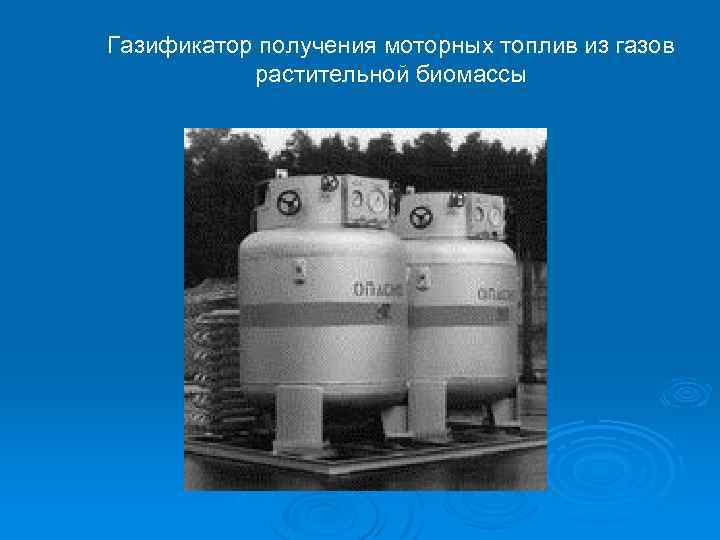

Газификатор получения моторных топлив из газов растительной биомассы

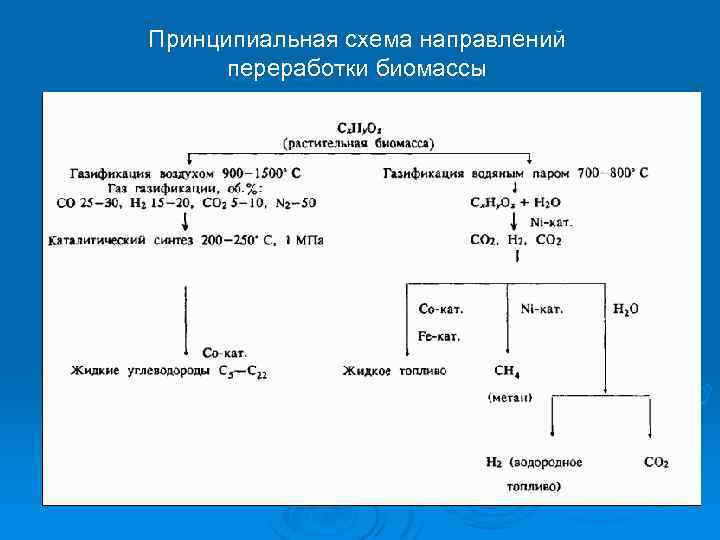

Принципиальная схема направлений переработки биомассы
Схема установки для получения жидкого топлива из растительной биомассы 1 - газогенератор; 2 - воздушный компрессор; 3 - адсорбер; 4 - холодильник; 5 — фильтр тонкой очистки; 6 - компрессор; 7 - реактор; 8 - теплообменник; 9 - сепаратор; 10 - приемник жидкого топлива. Линии: биомасса, II - воздух, III - отработанный газ, IV - синтетическое жидкое топливо
