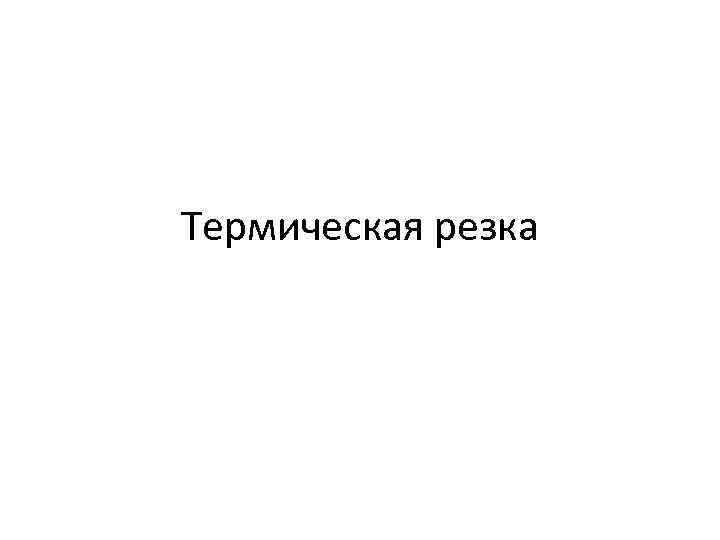

Термическая резка Термическая резка

Термическая резка

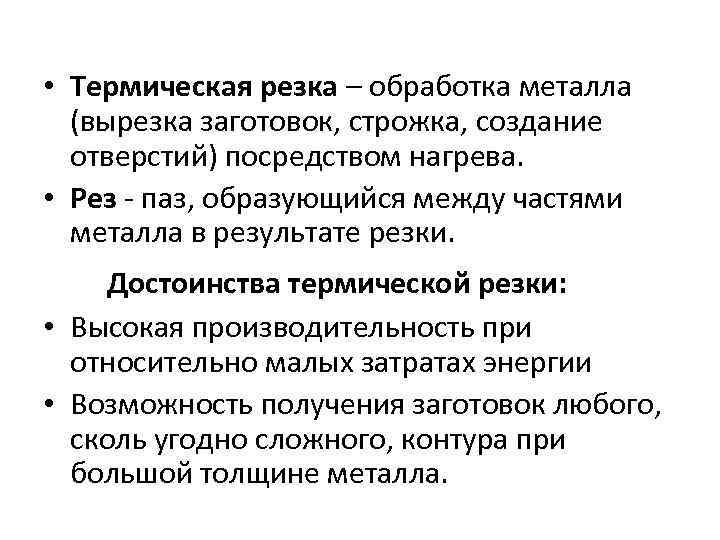

• Термическая резка – обработка металла (вырезка заготовок, строжка, создание отверстий) посредством нагрева. • Рез - паз, образующийся между частями металла в результате резки. Достоинства термической резки: • Высокая производительность при относительно малых затратах энергии • Возможность получения заготовок любого, сколь угодно сложного, контура при большой толщине металла.

Виды термической резки • По форме и характеру реза - разделительная и поверхностная резка. • По шероховатости поверхности реза заготовительная и чистовая • По способу резки – окислением, плавлением-окислением

Резка окислением • • • Основные процессы: Нагрев металла в зоне резки до температуры его воспламенения в кислороде Сгорание металла в струе кислорода Подогрев следующих участков металла с использованием образующейся теплоты Выдув продуктов сгорания из реза струей кислорода и газов, образующихся при горении металла Основные виды: Газопламенная (кислородная) резка Кислородно-флюсовая резка

Требования к металлу при резке окислением • Температура плавления должна быть выше температуры его горения в кислороде • Температура плавления оксидов металла должно быть ниже температуры его плавления • Теплопроводность металла не должна быть излишне высокой • Высокая жидкотекучесть оксидов • Количество выделяющейся теплоты должно быть достаточным для поддержания процесса

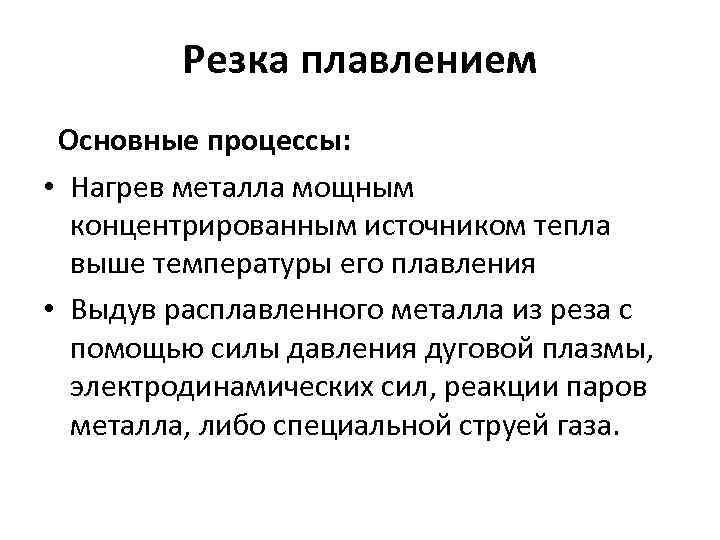

Резка плавлением Основные процессы: • Нагрев металла мощным концентрированным источником тепла выше температуры его плавления • Выдув расплавленного металла из реза с помощью силы давления дуговой плазмы, электродинамических сил, реакции паров металла, либо специальной струей газа.

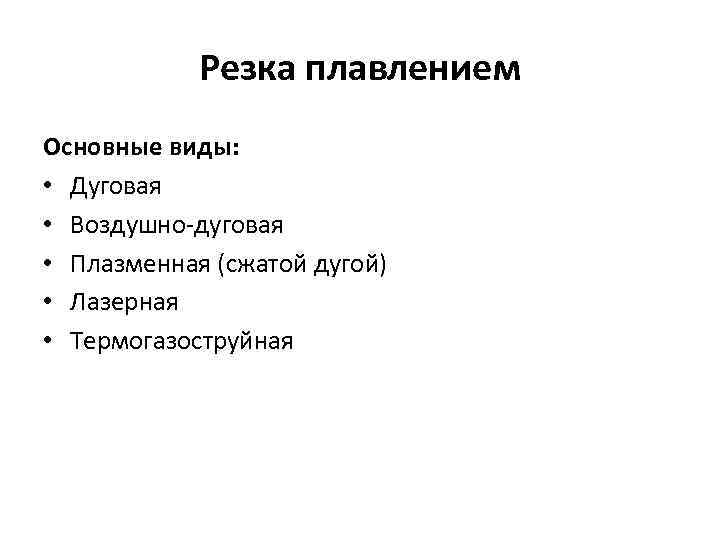

Резка плавлением Основные виды: • Дуговая • Воздушно-дуговая • Плазменная (сжатой дугой) • Лазерная • Термогазоструйная

Резка плавлением-окислением Основные виды: • Кислородно-дуговая • Кислородно-плазменная • Кислородно-лазерная
