Термическая обработка ТБО

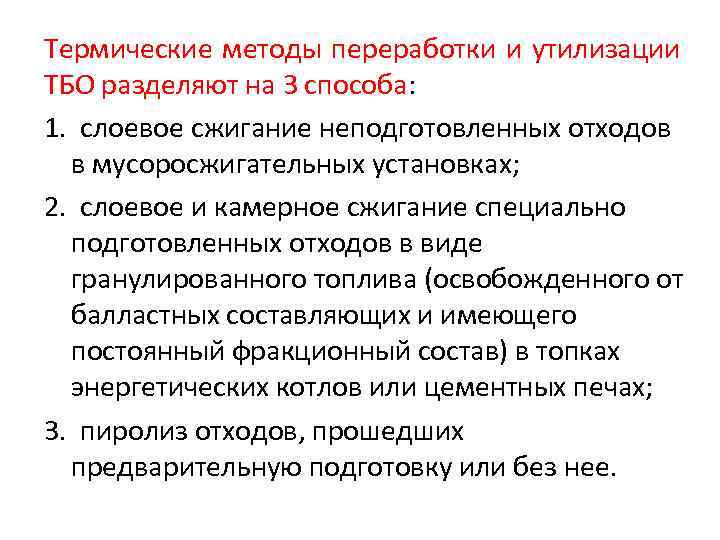

Термические методы переработки и утилизации ТБО разделяют на 3 способа: 1. слоевое сжигание неподготовленных отходов в мусоросжигательных установках; 2. слоевое и камерное сжигание специально подготовленных отходов в виде гранулированного топлива (освобожденного от балластных составляющих и имеющего постоянный фракционный состав) в топках энергетических котлов или цементных печах; 3. пиролиз отходов, прошедших предварительную подготовку или без нее.
Классификация методов термической переработки ТБО Температурный уровень процесса 1 Термические процессы при температурах ниже температуры плавления шлака Принципиальный характер процесса 2 Слоевое сжигание с принудительным перемешиванием Сжигание в кипящем слое Сжигание-газификация в плотном слое кускового материала без принудительного перемешивания материала Термические процессы при Сжигание в слое шлакового температуре выше температуры расплава плавления шлака Сжигание в плотном слое кускового материала и шлаковом расплаве без принудительного перемешивания и перемещения материалов Комбинированные процессы

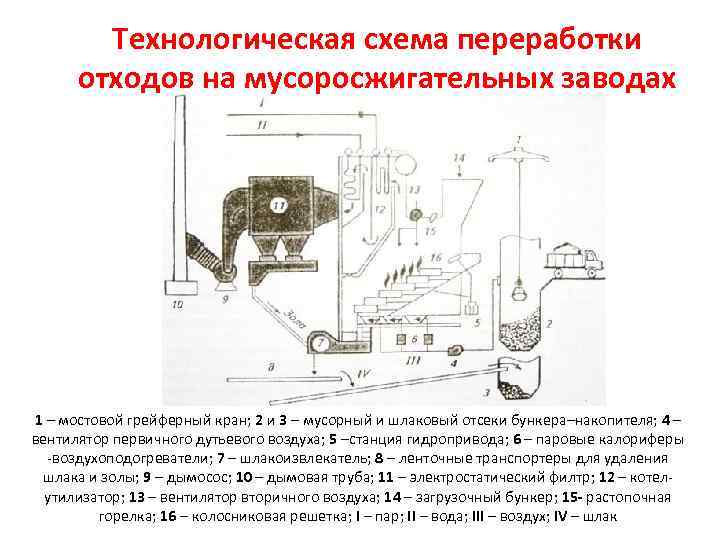

Технологическая схема переработки отходов на мусоросжигательных заводах 1 – мостовой грейферный кран; 2 и 3 – мусорный и шлаковый отсеки бункера–накопителя; 4 – вентилятор первичного дутьевого воздуха; 5 –станция гидропривода; 6 – паровые калориферы -воздухоподогреватели; 7 – шлакоизвлекатель; 8 – ленточные транспортеры для удаления шлака и золы; 9 – дымосос; 10 – дымовая труба; 11 – электростатический филтр; 12 – котелутилизатор; 13 – вентилятор вторичного воздуха; 14 – загрузочный бункер; 15 - растопочная горелка; 16 – колосниковая решетка; I – пар; II – вода; III – воздух; IV – шлак

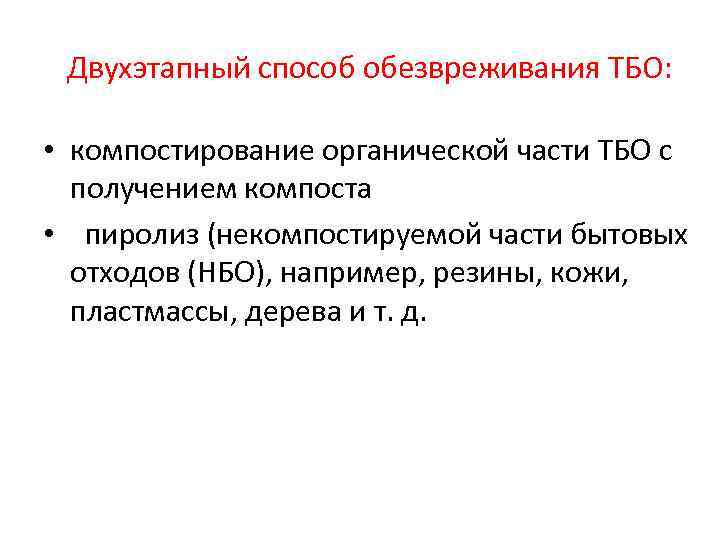

Двухэтапный способ обезвреживания ТБО: • компостирование органической части ТБО с получением компоста • пиролиз (некомпостируемой части бытовых отходов (НБО), например, резины, кожи, пластмассы, дерева и т. д.

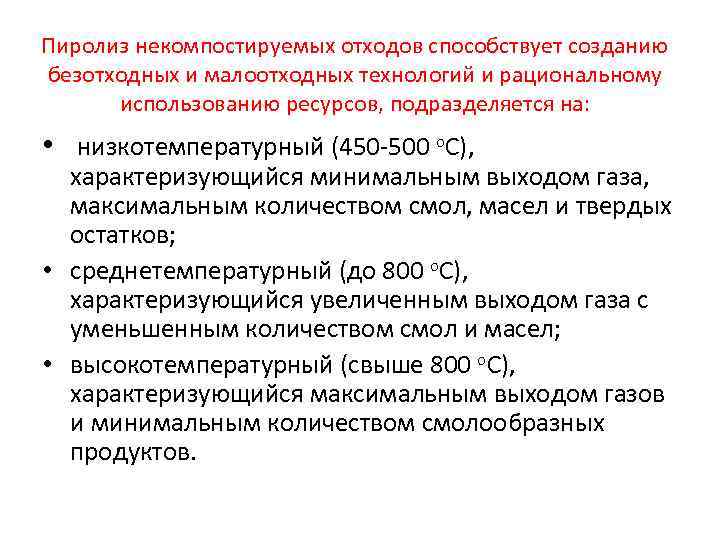

Пиролиз некомпостируемых отходов способствует созданию безотходных и малоотходных технологий и рациональному использованию ресурсов, подразделяется на: • низкотемпературный (450 -500 о. С), характеризующийся минимальным выходом газа, максимальным количеством смол, масел и твердых остатков; • среднетемпературный (до 800 о. С), характеризующийся увеличенным выходом газа с уменьшенным количеством смол и масел; • высокотемпературный (свыше 800 о. С), характеризующийся максимальным выходом газов и минимальным количеством смолообразных продуктов.

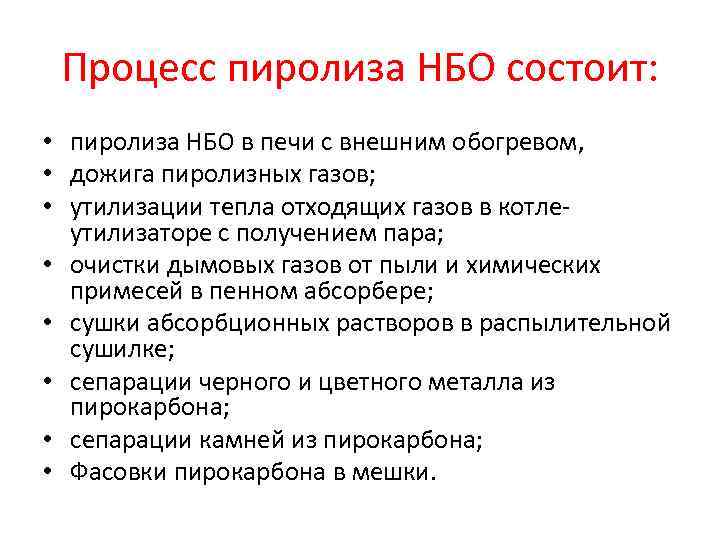

Процесс пиролиза НБО состоит: • пиролиза НБО в печи с внешним обогревом, • дожига пиролизных газов; • утилизации тепла отходящих газов в котлеутилизаторе с получением пара; • очистки дымовых газов от пыли и химических примесей в пенном абсорбере; • сушки абсорбционных растворов в распылительной сушилке; • сепарации черного и цветного металла из пирокарбона; • сепарации камней из пирокарбона; • Фасовки пирокарбона в мешки.

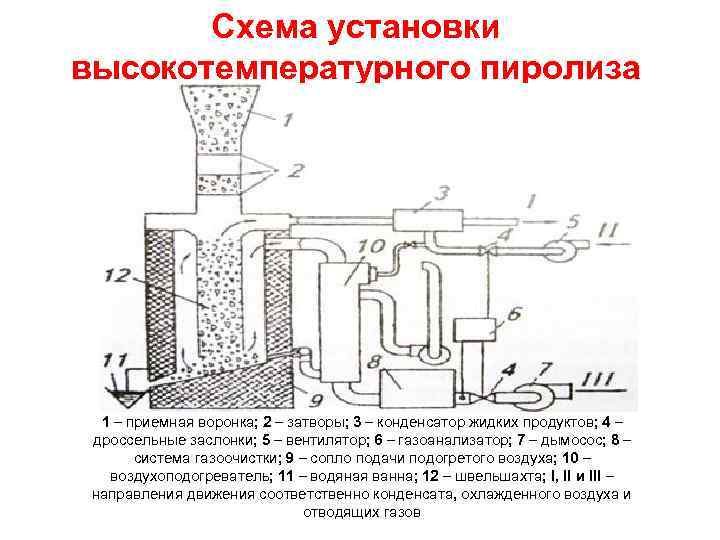

Схема установки высокотемпературного пиролиза 1 – приемная воронка; 2 – затворы; 3 – конденсатор жидких продуктов; 4 – дроссельные заслонки; 5 – вентилятор; 6 – газоанализатор; 7 – дымосос; 8 – система газоочистки; 9 – сопло подачи подогретого воздуха; 10 – воздухоподогреватель; 11 – водяная ванна; 12 – швельшахта; I, II и III – направления движения соответственно конденсата, охлажденного воздуха и отводящих газов

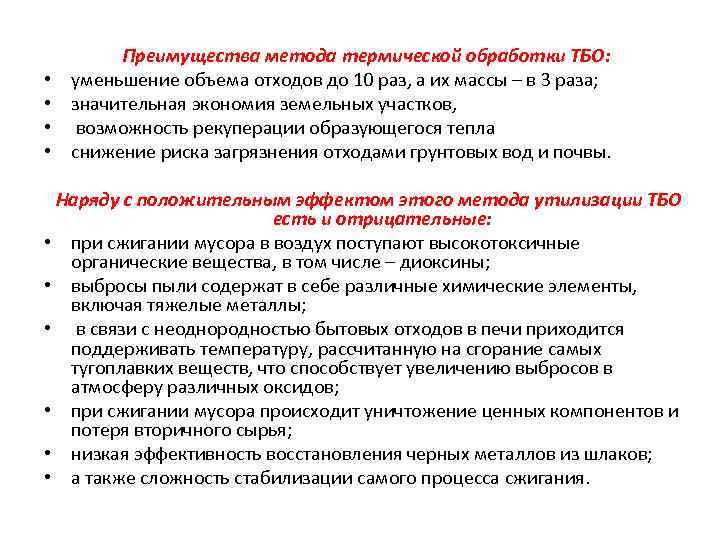

• • Преимущества метода термической обработки ТБО: уменьшение объема отходов до 10 раз, а их массы – в 3 раза; значительная экономия земельных участков, возможность рекуперации образующегося тепла снижение риска загрязнения отходами грунтовых вод и почвы. Наряду с положительным эффектом этого метода утилизации ТБО есть и отрицательные: • при сжигании мусора в воздух поступают высокотоксичные органические вещества, в том числе – диоксины; • выбросы пыли содержат в себе различные химические элементы, включая тяжелые металлы; • в связи с неоднородностью бытовых отходов в печи приходится поддерживать температуру, рассчитанную на сгорание самых тугоплавких веществ, что способствует увеличению выбросов в атмосферу различных оксидов; • при сжигании мусора происходит уничтожение ценных компонентов и потеря вторичного сырья; • низкая эффективность восстановления черных металлов из шлаков; • а также сложность стабилизации самого процесса сжигания.
