Term The mass spectrometer block diagram of the

Term: The mass spectrometer block diagram of the mass spectrometer (блок-схема масс-спектрометра ) function of the main parts of the mass spectrometer (функция основных частей масс-спектрометра ) interpret a simple mass spectrum to obtain relative atomic mass and relative molecular mass интерпретировать простой спектр масс для получения относительной атомной массы и относительной молекулярной массы

The mass spectrometer

The sequence in mass spectrometer: 1. 2. Vaporization Ionization 3. 4. Acceleration Deflection 5. Detection

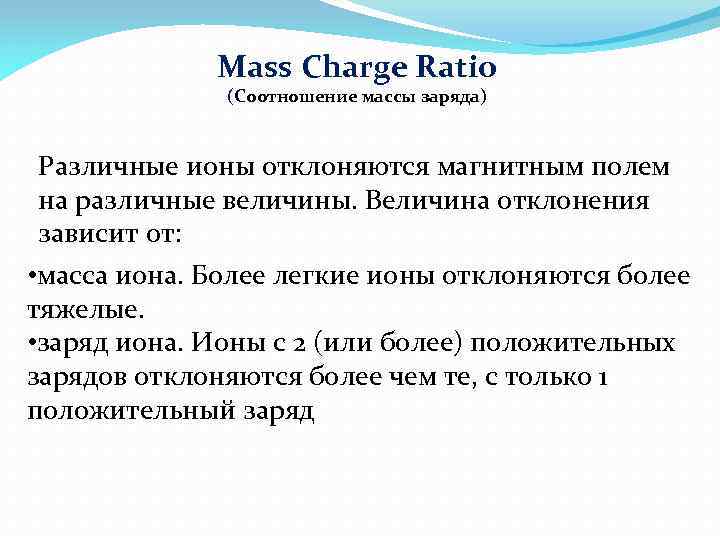

Mass Charge Ratio (Соотношение массы заряда) Различные ионы отклоняются магнитным полем на различные величины. Величина отклонения зависит от: • масса иона. Более легкие ионы отклоняются более тяжелые. • заряд иона. Ионы с 2 (или более) положительных зарядов отклоняются более чем те, с только 1 положительный заряд

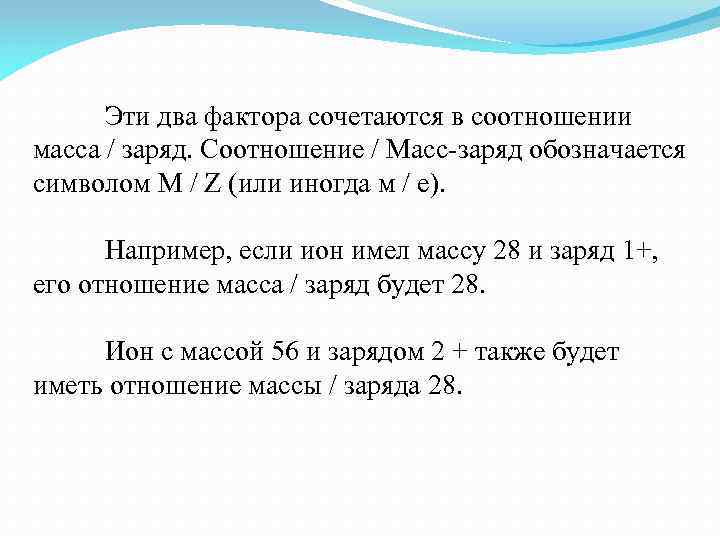

Эти два фактора сочетаются в соотношении масса / заряд. Соотношение / Масс-заряд обозначается символом M / Z (или иногда м / е). Например, если ион имел массу 28 и заряд 1+, его отношение масса / заряд будет 28. Ион с массой 56 и зарядом 2 + также будет иметь отношение массы / заряда 28.

THE MASS SPECTRA OF ELEMENTS The mass spectrum for boron The number of isotopes Два пика в масс-спектре показывает, что есть 2 изотопы бора - с относительными изотопных масс 10 и 11 по шкале 12 С. Вы можете найти относительного содержания путем измерения линии на диаграмме. В этом случае два изотопа (с их относительного содержания) являются: Boron-10 23 Boron-11 100

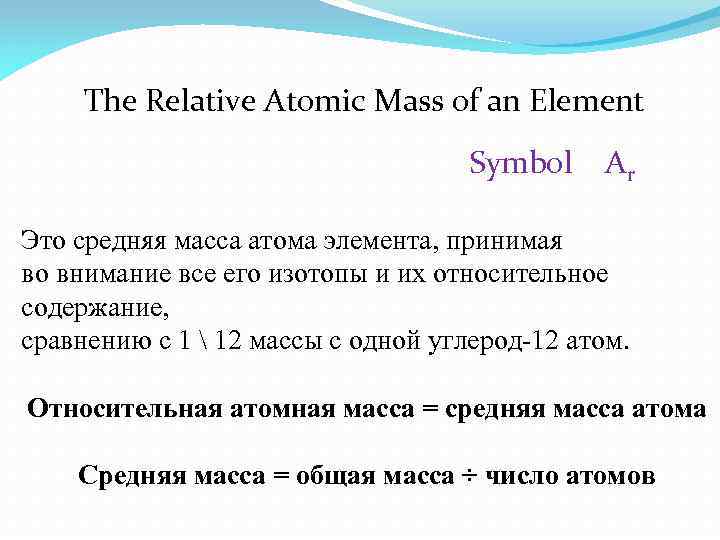

The Relative Atomic Mass of an Element Symbol Ar Это средняя масса атома элемента, принимая во внимание все его изотопы и их относительное содержание, сравнению с 1 12 массы с одной углерод-12 атом. Относительная атомная масса = средняя масса атома Средняя масса = общая масса ÷ число атомов

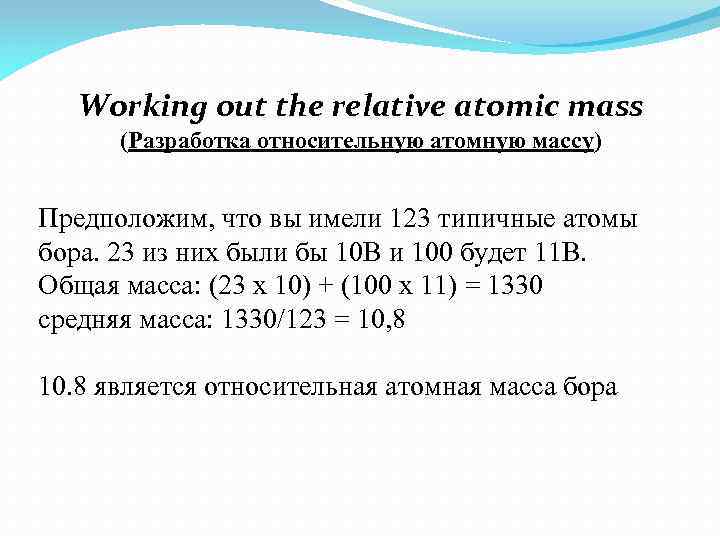

Working out the relative atomic mass (Разработка относительную атомную массу) Предположим, что вы имели 123 типичные атомы бора. 23 из них были бы 10 B и 100 будет 11 B. Общая масса: (23 х 10) + (100 х 11) = 1330 средняя масса: 1330/123 = 10, 8 10. 8 является относительная атомная масса бора

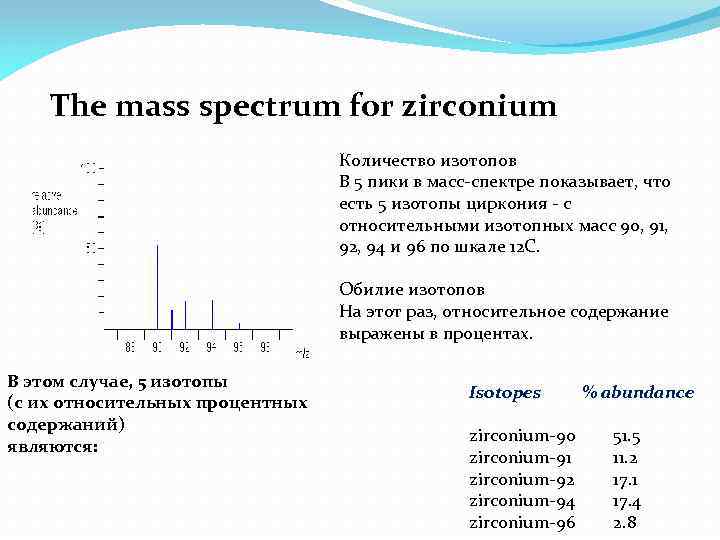

The mass spectrum for zirconium В этом случае, 5 изотопы (с их относительных процентных содержаний) являются: Количество изотопов В 5 пики в масс-спектре показывает, что есть 5 изотопы циркония - с относительными изотопных масс 90, 91, 92, 94 и 96 по шкале 12 С. Обилие изотопов На этот раз, относительное содержание выражены в процентах. Isotopes % abundance zirconium-90 51. 5 zirconium-91 11. 2 zirconium-92 17. 1 zirconium-94 17. 4 zirconium-96 2. 8

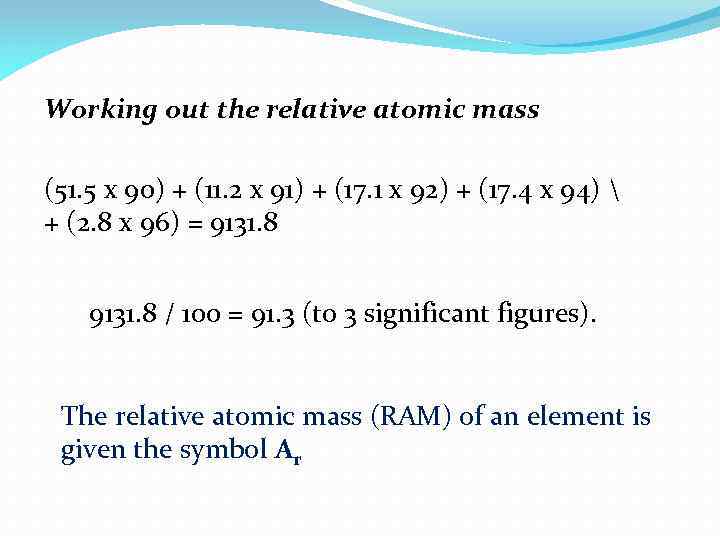

Working out the relative atomic mass (51. 5 x 90) + (11. 2 x 91) + (17. 1 x 92) + (17. 4 x 94) + (2. 8 x 96) = 9131. 8 / 100 = 91. 3 (to 3 significant figures). The relative atomic mass (RAM) of an element is given the symbol Ar

The mass spectrum of chlorine Chlorine has two isotopes, 35 Cl and 37 Cl

хлор состоит из молекул, а не отдельные атомы. Когда хлор пропускают в ионизационной камере, электрон сбил молекулу дать молекулярный ион, Cl 2 +. Эти ионы не будут особенно стабильным, а некоторые будут падать друг от друга, чтобы дать атом хлора и ион Cl +. Срок это фрагментация.

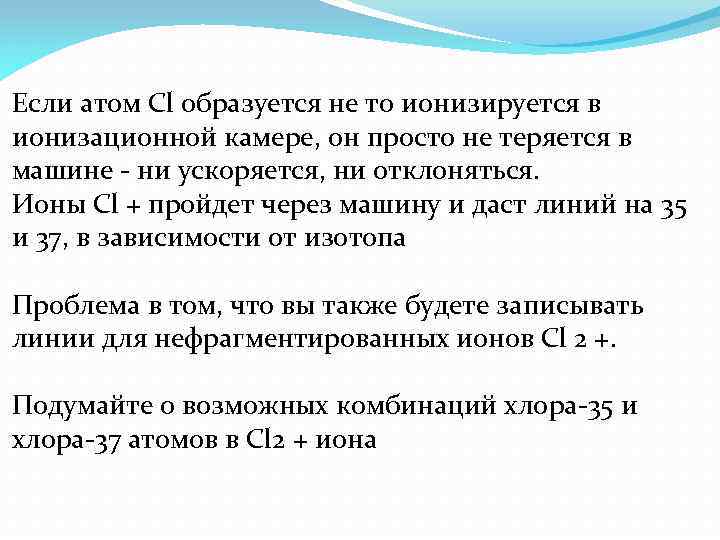

Если атом Cl образуется не то ионизируется в ионизационной камере, он просто не теряется в машине - ни ускоряется, ни отклоняться. Ионы Cl + пройдет через машину и даст линий на 35 и 37, в зависимости от изотопа Проблема в том, что вы также будете записывать линии для нефрагментированных ионов Cl 2 +. Подумайте о возможных комбинаций хлора-35 и хлора-37 атомов в Cl 2 + иона

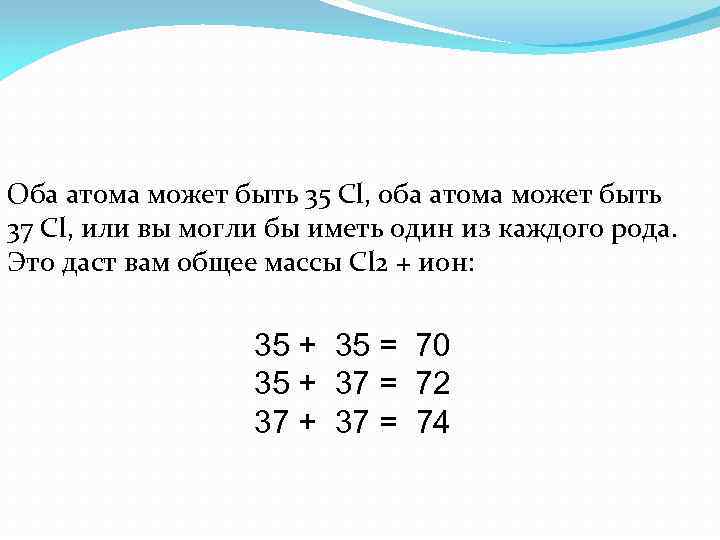

Оба атома может быть 35 Cl, оба атома может быть 37 Cl, или вы могли бы иметь один из каждого рода. Это даст вам общее массы Cl 2 + ион: 35 + 35 = 70 35 + 37 = 72 37 + 37 = 74

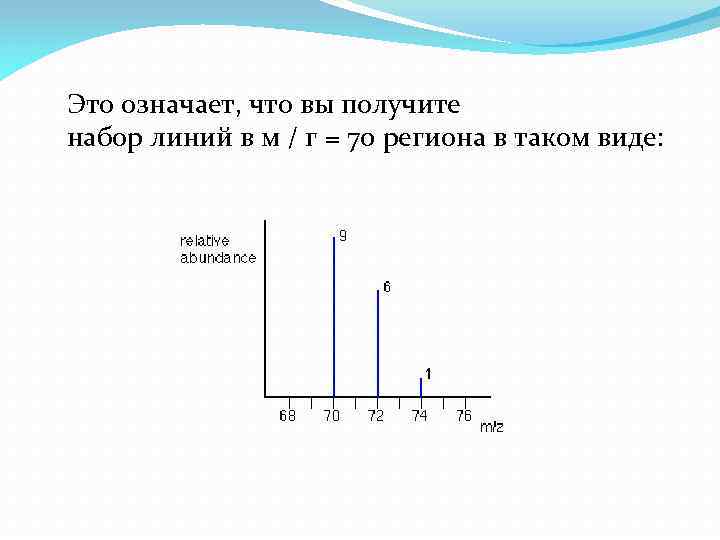

Это означает, что вы получите набор линий в м / г = 70 региона в таком виде:
