Теплый пол
Кабельные электрические системы отопления Дания Россия

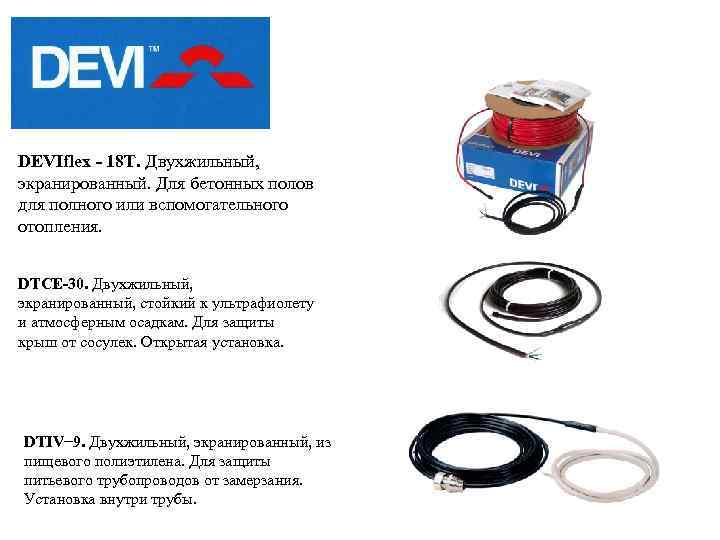

DEVIflex - 18 T. Двухжильный, экранированный. Для бетонных полов для полного или вспомогательного отопления. DTCE-30. Двухжильный, экранированный, стойкий к ультрафиолету и атмосферным осадкам. Для защиты крыш от сосулек. Открытая установка. DTIV− 9. Двухжильный, экранированный, из пищевого полиэтилена. Для защиты питьевого трубопроводов от замерзания. Установка внутри трубы.

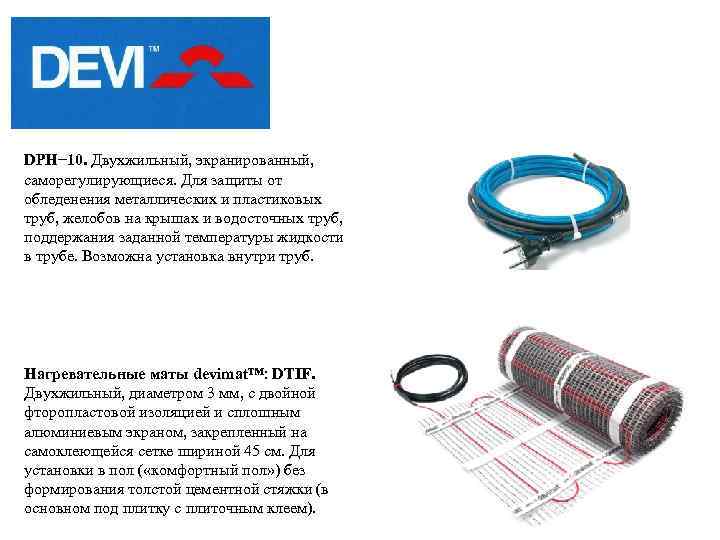

DPH− 10. Двухжильный, экранированный, саморегулирующиеся. Для защиты от обледенения металлических и пластиковых труб, желобов на крышах и водосточных труб, поддержания заданной температуры жидкости в трубе. Возможна установка внутри труб. Нагревательные маты devimat™: DТIF. Двухжильный, диаметром 3 мм, с двойной фторопластовой изоляцией и сплошным алюминиевым экраном, закрепленный на самоклеющейся сетке шириной 45 см. Для установки в пол ( «комфортный пол» ) без формирования толстой цементной стяжки (в основном под плитку с плиточным клеем).

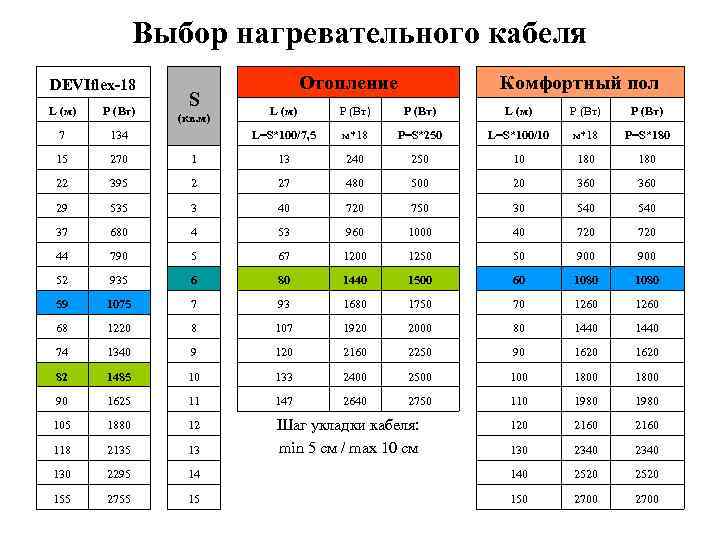

Выбор нагревательного кабеля DEVIflex-18 L (м) P (Вт) 7 134 15 270 22 S Отопление Комфортный пол L (м) P (Вт) L=S*100/7, 5 м*18 P=S*250 L=S*100/10 м*18 P=S*180 1 13 240 250 10 180 395 2 27 480 500 20 360 29 535 3 40 720 750 30 540 37 680 4 53 960 1000 40 720 44 790 5 67 1200 1250 50 900 52 935 6 80 1440 1500 60 1080 59 1075 7 93 1680 1750 70 1260 68 1220 8 107 1920 2000 80 1440 74 1340 9 120 2160 2250 90 1620 82 1485 10 133 2400 2500 1800 90 1625 11 147 2640 2750 110 1980 105 1880 12 120 2160 118 2135 13 Шаг укладки кабеля: min 5 см / max 10 см 130 2340 130 2295 14 140 2520 155 2755 15 150 2700 (кв. м)

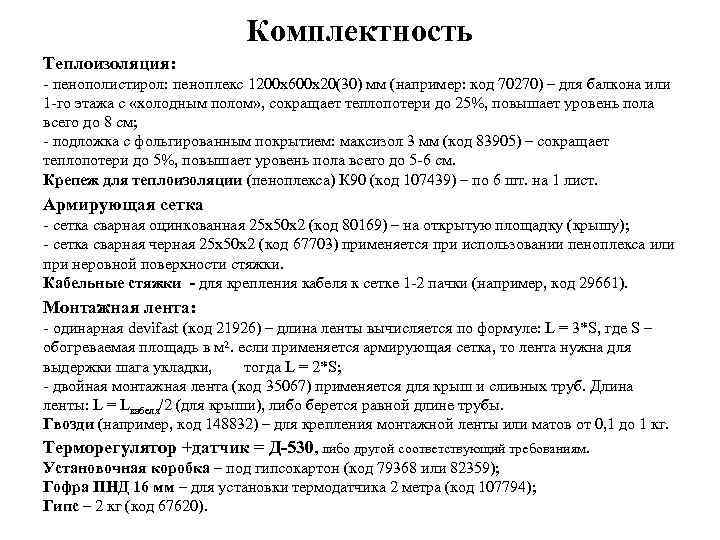

Комплектность Теплоизоляция: - пенополистирол: пеноплекс 1200 х600 х20(30) мм (например: код 70270) – для балкона или 1 -го этажа с «холодным полом» , сокращает теплопотери до 25%, повышает уровень пола всего до 8 см; - подложка с фольгированным покрытием: максизол 3 мм (код 83905) – сокращает теплопотери до 5%, повышает уровень пола всего до 5 -6 см. Крепеж для теплоизоляции (пеноплекса) К 90 (код 107439) – по 6 шт. на 1 лист. Армирующая сетка - сетка сварная оцинкованная 25 х50 х2 (код 80169) – на открытую площадку (крышу); - сетка сварная черная 25 х50 х2 (код 67703) применяется при использовании пеноплекса или при неровной поверхности стяжки. Кабельные стяжки - для крепления кабеля к сетке 1 -2 пачки (например, код 29661). Монтажная лента: - одинарная devifast (код 21926) – длина ленты вычисляется по формуле: L = 3*S, где S – обогреваемая площадь в м 2. если применяется армирующая сетка, то лента нужна для выдержки шага укладки, тогда L = 2*S; - двойная монтажная лента (код 35067) применяется для крыш и сливных труб. Длина ленты: L = Lкабеля/2 (для крыши), либо берется равной длине трубы. Гвозди (например, код 148832) – для крепления монтажной ленты или матов от 0, 1 до 1 кг. Терморегулятор +датчик = Д-530, либо другой соответствующий требованиям. Установочная коробка – под гипсокартон (код 79368 или 82359); Гофра ПНД 16 мм – для установки термодатчика 2 метра (код 107794); Гипс – 2 кг (код 67620).

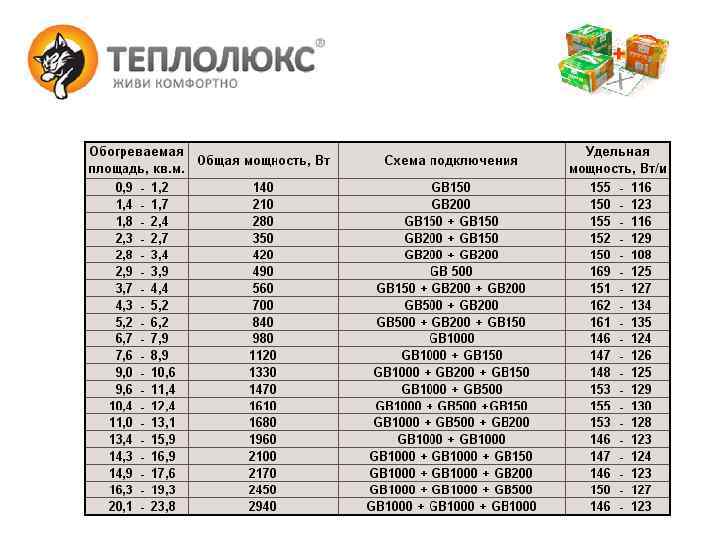

Green Box • Нагревательный кабель • Монтажная лента GB 1000 GB 200 GB 150 GB 500
Green Box

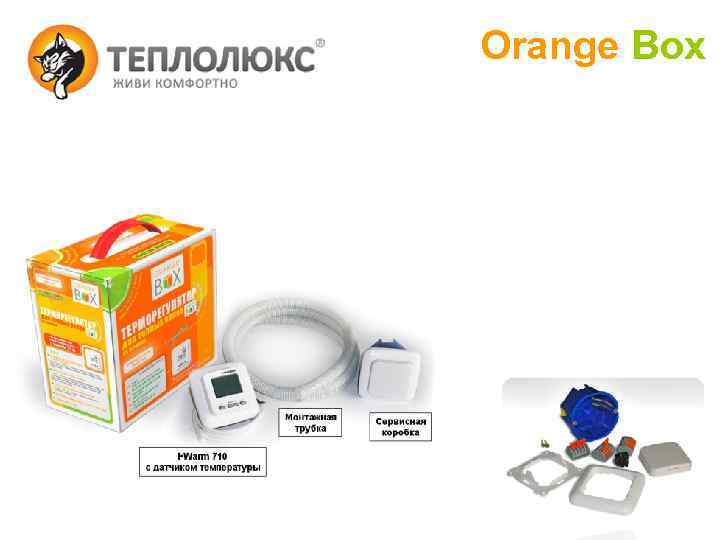

Orange Box
нагревательный мат нагревательный кабель
