Тепловые электростанции (ТЭС) Тепловые электростанции (ТЭС)

ТЭС– это электростанции, вырабатывающие электроэнергию посредством преобразования химической энергии топлива в механическую энергию вращения ТЭС– это электростанции, вырабатывающие электроэнергию посредством преобразования химической энергии топлива в механическую энергию вращения вала электрогенератора.

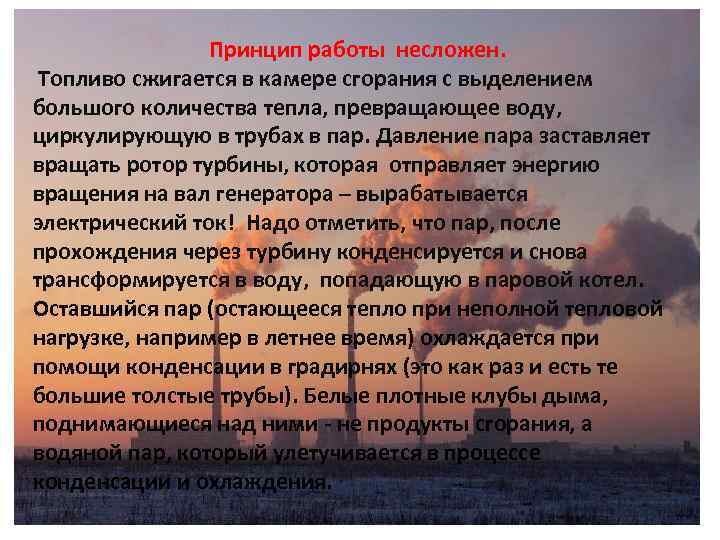

Принцип работы несложен. Топливо сжигается в камере сгорания с выделением большого количества тепла, превращающее Принцип работы несложен. Топливо сжигается в камере сгорания с выделением большого количества тепла, превращающее воду, циркулирующую в трубах в пар. Давление пара заставляет вращать ротор турбины, которая отправляет энергию вращения на вал генератора – вырабатывается электрический ток! Надо отметить, что пар, после прохождения через турбину конденсируется и снова трансформируется в воду, попадающую в паровой котел. Оставшийся пар (остающееся тепло при неполной тепловой нагрузке, например в летнее время) охлаждается при помощи конденсации в градирнях (это как раз и есть те большие толстые трубы). Белые плотные клубы дыма, поднимающиеся над ними - не продукты сгорания, а водяной пар, который улетучивается в процессе конденсации и охлаждения.

ВИДЫ ТЭС КОНДЕНСАЦИННЫЕ (КЭС) ТЕПЛОФИКАЦИОННЫЕ (ТЭЦ) ТЕПЛОВЫЕ ЭЛЕКТРОСТАНЦИИ С ПАРОГАЗОТУРБИННОЙ УСТАНОВКОЙ ВИДЫ ТЭС КОНДЕНСАЦИННЫЕ (КЭС) ТЕПЛОФИКАЦИОННЫЕ (ТЭЦ) ТЕПЛОВЫЕ ЭЛЕКТРОСТАНЦИИ С ПАРОГАЗОТУРБИННОЙ УСТАНОВКОЙ

КОНДЕНСАЦИННЫЕ ТЕПЛОЭЛЕКТРОСТАНЦИИ (КЭС) Вырабатывают только электроэнергию, за счет работы пара. Отработанный пар конденсируется. Полученная КОНДЕНСАЦИННЫЕ ТЕПЛОЭЛЕКТРОСТАНЦИИ (КЭС) Вырабатывают только электроэнергию, за счет работы пара. Отработанный пар конденсируется. Полученная при конденсации пара вода поступает в паровой котел. Она имеет температуру 20 -25° и является носителем тепловой энергии. Низкая температура воды не позволяет использовать ее в промышленных целях.

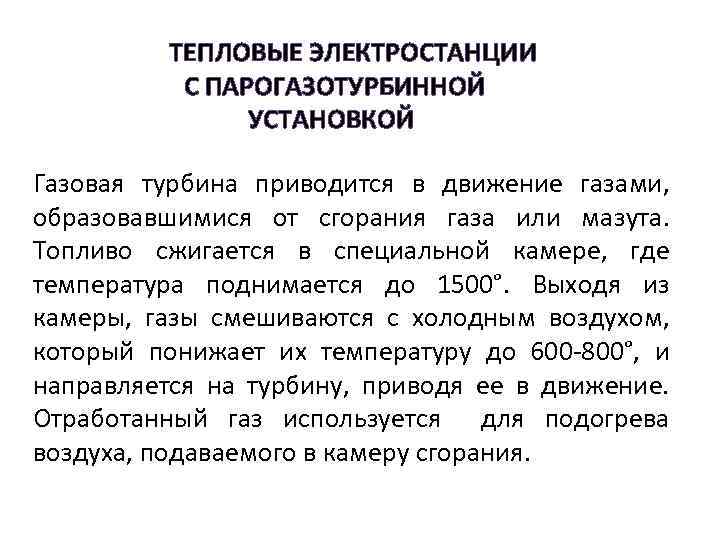

 ТЕПЛОВЫЕ ЭЛЕКТРОСТАНЦИИ С ПАРОГАЗОТУРБИННОЙ УСТАНОВКОЙ Газовая турбина приводится в движение газами, образовавшимися от ТЕПЛОВЫЕ ЭЛЕКТРОСТАНЦИИ С ПАРОГАЗОТУРБИННОЙ УСТАНОВКОЙ Газовая турбина приводится в движение газами, образовавшимися от сгорания газа или мазута. Топливо сжигается в специальной камере, где температура поднимается до 1500°. Выходя из камеры, газы смешиваются с холодным воздухом, который понижает их температуру до 600 -800°, и направляется на турбину, приводя ее в движение. Отработанный газ используется для подогрева воздуха, подаваемого в камеру сгорания.

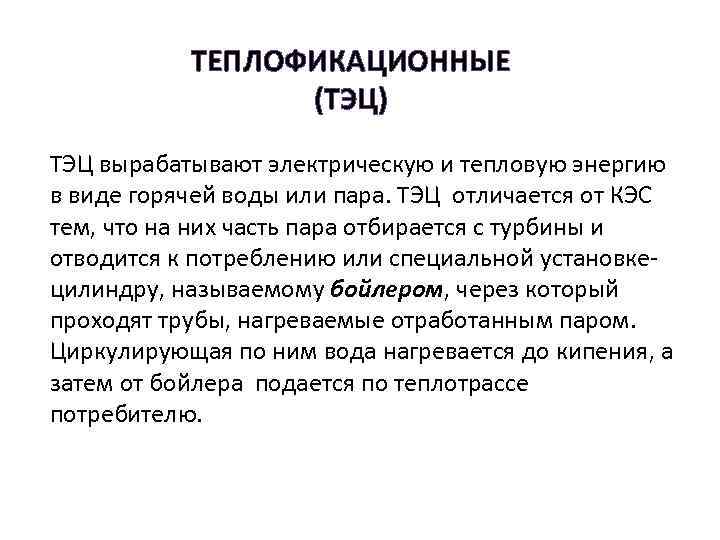

ТЕПЛОФИКАЦИОННЫЕ (ТЭЦ) ТЭЦ вырабатывают электрическую и тепловую энергию в виде горячей воды или пара. ТЕПЛОФИКАЦИОННЫЕ (ТЭЦ) ТЭЦ вырабатывают электрическую и тепловую энергию в виде горячей воды или пара. ТЭЦ отличается от КЭС тем, что на них часть пара отбирается с турбины и отводится к потреблению или специальной установкецилиндру, называемому бойлером, через который проходят трубы, нагреваемые отработанным паром. Циркулирующая по ним вода нагревается до кипения, а затем от бойлера подается по теплотрассе потребителю.
