Тепловыделяющая сборка Назначение. Состав ТВС. Головка ТВС. Направляющие трубы. ТВЭЛы. Дистанционирующие решетки. Хвостовик ТВС. Температурный контроль ТВС.
Назначение Тепловыделяющая сборка (ТВС) -сборочная еденица, содержащая тепловыделяющие элементы (ТВЕЛы) и устанавливаемая в активную зону реактора для генерирования тепловой энергии.
Состав ТВС Головки ТВС имеет шестигранное поперечное сечение и состоит из: Несущих элементов Дистанционирующих решеток ТВЕЛ Хвостовика
n n n Головка ТВС состоит из непдвижной части, которая привается к каркасу направляющих труб, и подвижной. Неподвижная часть- шестигранник, переходящий в верхней части в цилиндр. На переходном участке неподвижной части имеются отверстия для выхода теплоносителя из ТВС. Подвижная часть - цилиндр, одетый на неподвижную часть. Между подвижной и неподвижной частями головки устанавливаются пружины для зажатия ТВС в реакторе блоком защитных труб и для компенсации тепловых расширений узлов ТВС. На наружной поверхности подвижной части головки располагаются две цилиндрические шпонки для ориентации ТВС относительно отверстий в нижней плите. Головка ТВС Подвижная часть Шпонка Пружины Неподвижная часть

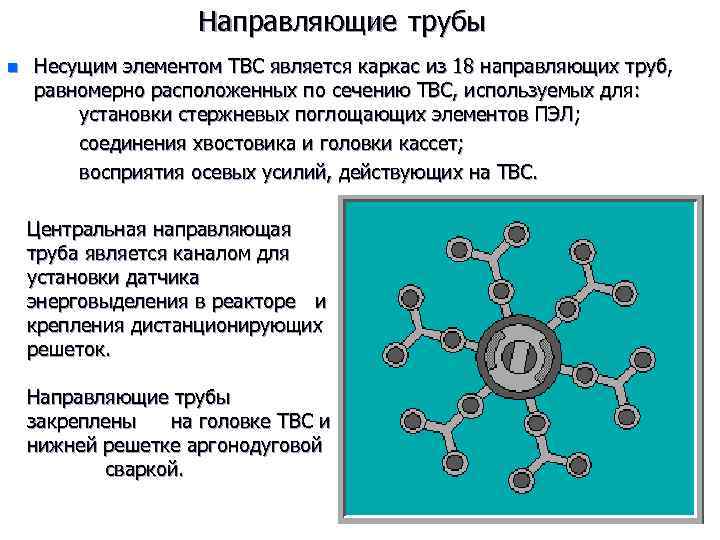

Направляющие трубы n Несущим элементом ТВС является каркас из 18 направляющих труб, равномерно расположенных по сечению ТВС, используемых для: установки стержневых поглощающих элементов ПЭЛ; соединения хвостовика и головки кассет; восприятия осевых усилий, действующих на ТВС. Центральная направляющая труба является каналом для установки датчика энерговыделения в реакторе и крепления дистанционирующих решеток. Направляющие трубы закреплены на головке ТВС и нижней решетке аргонодуговой сваркой.
ТВЭЛы n З 12 ТВЭЛ размещены в ТВС по треугольной разбивке шагом 12, 75. n Опорой для ТВЭЛ и направляющих каналов служит нижняя решетка, представляющая собой перфорированную плиту с круглыми отверстиями для крепления хвостовиков ТВЭЛ и фигурными отверстиями для прохода теплоносителя. n Нижняя решетка через систему подкрепленных ребер соединена сваркой с хвостовиком ТВС. n Крепление ТВЭЛ в нижней решетке производится шплинтовкой концевиков с обваркой концов шплинтов.
Дистанционирующие решетки n 15 дистанционирующих решеток сотового типа представляют собой набор ячеек, приваренных друг к другу, заключенных в шестигранный обод и закрепленных на центральной направляющей трубе. n ТВЭЛы закреплены жестко только в нижней дистанционирующей решетке.

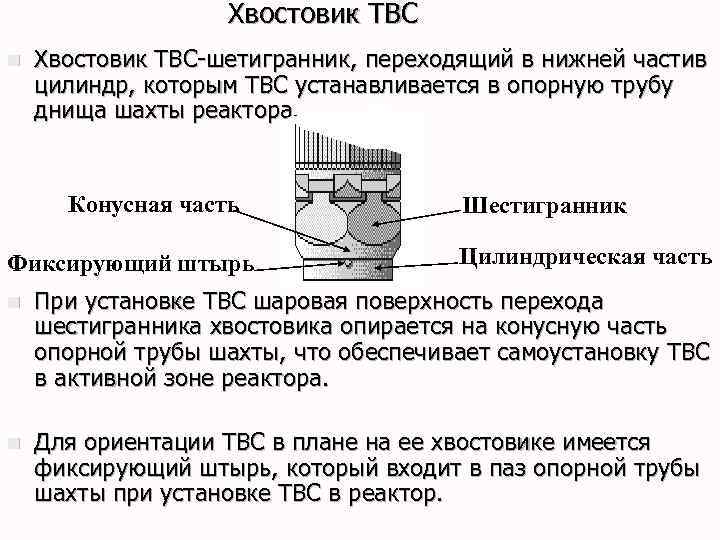

Хвостовик ТВС n Хвостовик ТВС-шетигранник, переходящий в нижней частив цилиндр, которым ТВС устанавливается в опорную трубу днища шахты реактора. Конусная часть Фиксирующий штырь Шестигранник Цилиндрическая часть n При установке ТВС шаровая поверхность перехода шестигранника хвостовика опирается на конусную часть опорной трубы шахты, что обеспечивает самоустановку ТВС в активной зоне реактора. n Для ориентации ТВС в плане на ее хвостовике имеется фиксирующий штырь, который входит в паз опорной трубы шахты при установке ТВС в реактор.

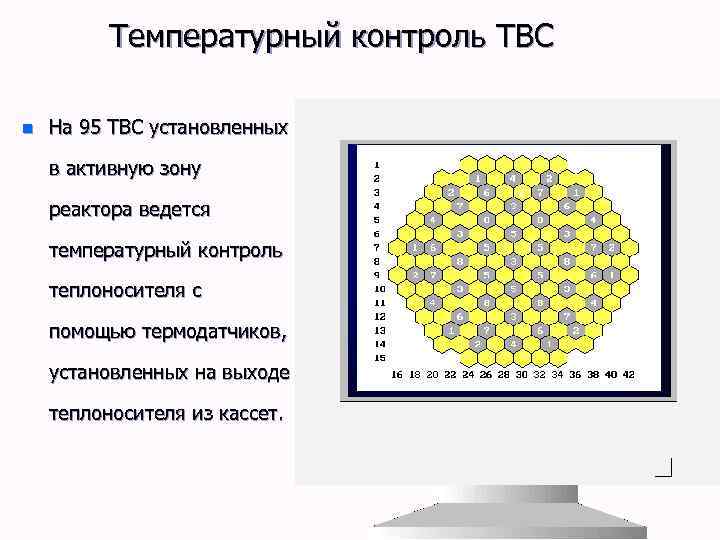

Температурный контроль ТВС n На 95 ТВС установленных в активную зону реактора ведется температурный контроль теплоносителя с помощью термодатчиков, установленных на выходе теплоносителя из кассет.
