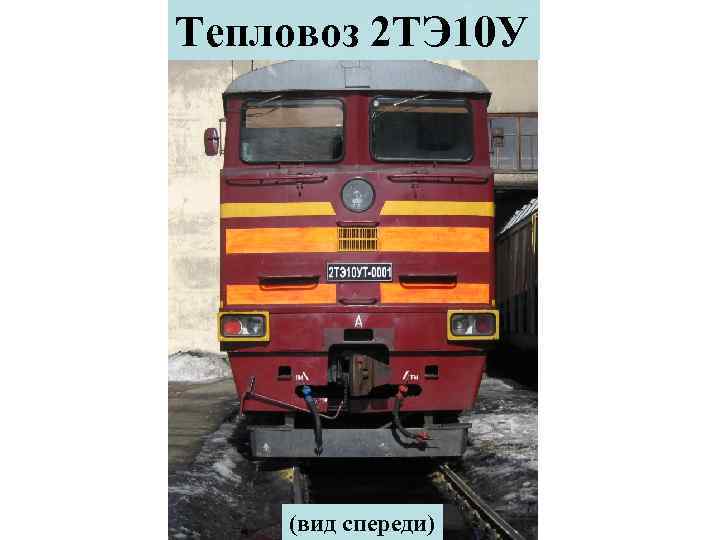

Тепловоз 2 ТЭ 10 У вид спереди

Тепловоз 2 ТЭ 10 У (вид спереди)

Тепловоз 2 ТЭ 10 У – магистральный, мощностью 2206 к. Вт. в секции, с электрической передачей постоянного тока. Предназначен для вождения грузовых и пассажирских поездов Техническая характеристика: Ширина колеи, мм ……………………………. 1520 Габарит по ГОСТ ……………………………. . . 1 -Т Тип дизеля ………………………………… 10 Д 100 М 2 Мощность, к. Вт (л. с. ) ………………………. . 2 х2206 (2 х3000) Осевая формула ……………………………. 2(30 – 30) Служебный вес, т ……………………………. . 2 х138 ± 3% Конструкционная скорость, км/ч …………………. . . 100 Диаметр колес, мм …………………………… 1050 Сила тяги, тс …………………. . . 26 Запасы, кг: Воды дизеля……………………………… 2 х1570 Масла дизеля………………………………. . 2 х1500 Топлива…………………………………. . . 2 х6300 Песка…………………………………… 2 х1006

Тепловоз 2 ТЭ 10 У (вид с боку) Холодильник Топливный бак Средняя часть Проставка Кабина машиниста

Тележка тепловоза Резино-роликовая опора Пружинный комплект Букса Малый кронштейн Тормозной цилиндр Большой кронштейн Фрикционный гаситель колебаний

Розетки межсекционного соединения Кабели параллельности батарей

Кабина машиниста

Пульт управления тепловозом Вольтметр и амперметр тягового генератора Кнопки «Пуск дизеля» и тумблеры «топливный насос» Манометры ТМ, ПМ ТЦ Реверсивная рукоятка Контроллер машиниста Главная рукоятка Тумблеры «Управление тепловозом» «Управление переходами» УР Тумблеры «Буферные фонари» «Прожектор»

Скоростемер 3 СЛ-2 М

Локомотивный светофор

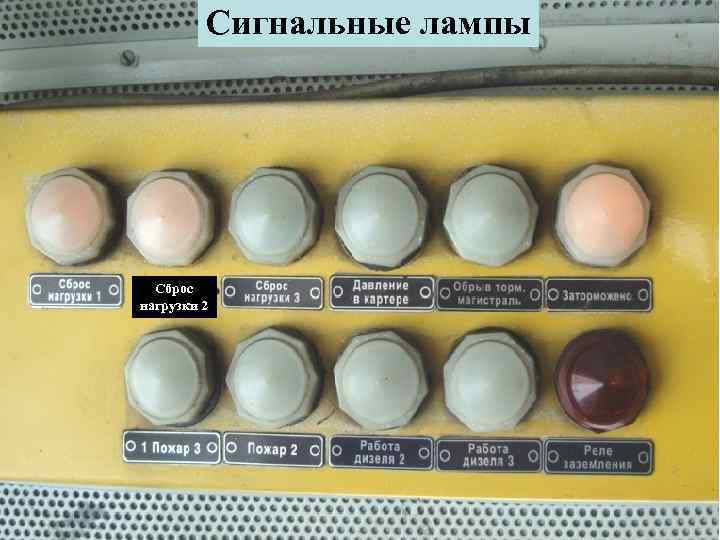

Сигнальные лампы Сброс нагрузки 2

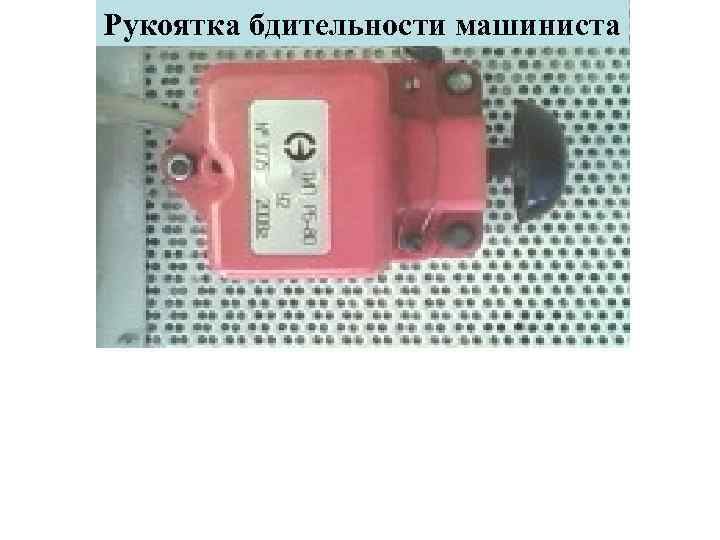

Рукоятка бдительности машиниста

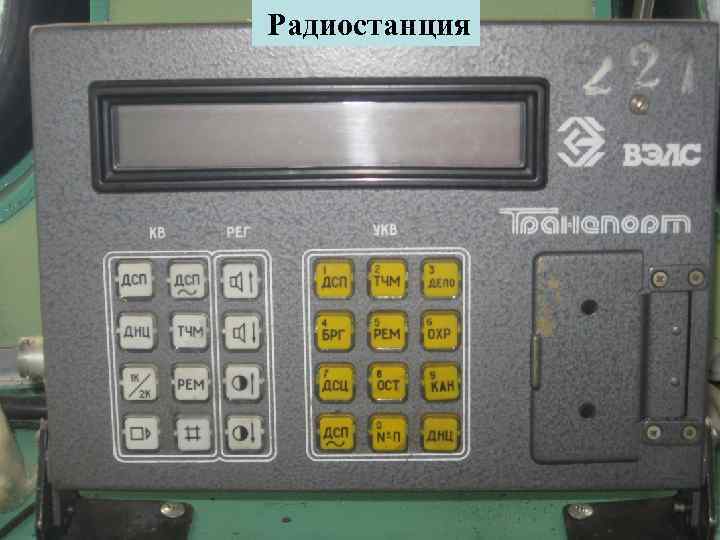

Радиостанция

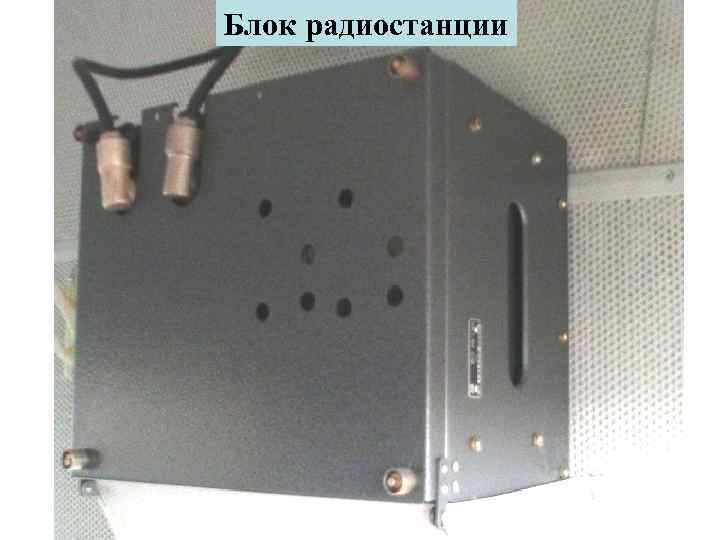

Блок радиостанции

Блок пожарной сигнализации и управления

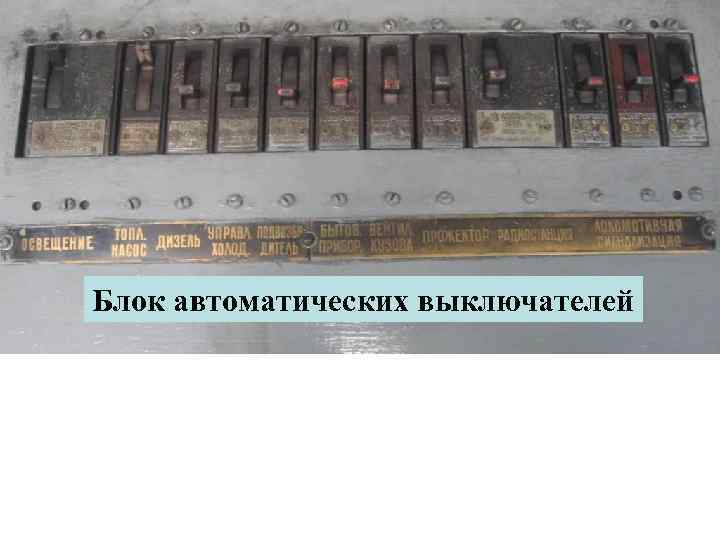

Блок автоматических выключателей

Кран вспом. тормоза локомотива усл. № 254 Клапан тифона Кран машиниста усл. № 395

Блокировка управления усл. № 367 Комбинированный кран

Электропневматический клапан ЭПК-150 И Ключ Тумблер «К»

Привод ручного тормоза локомотива

Проставка кузова

Левая аппаратная камера Шунтировки поля Предохранители Реверсор Пусковые контакторы Д-1; Д-2; Д-3.

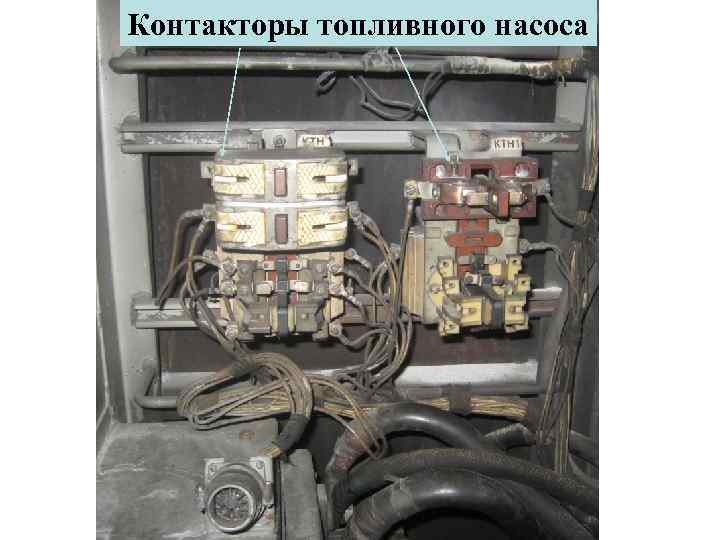

Контакторы топливного насоса

Привод рубильника аккумуляторной батареи Ручка Вкл. Выкл.

Рубильник аккумуляторной батареи Нож Контактная стойка

Правая аппаратная камера Блок реле управления РДВ БРН Контакторы КВ, ВВ. Поездные контакторы

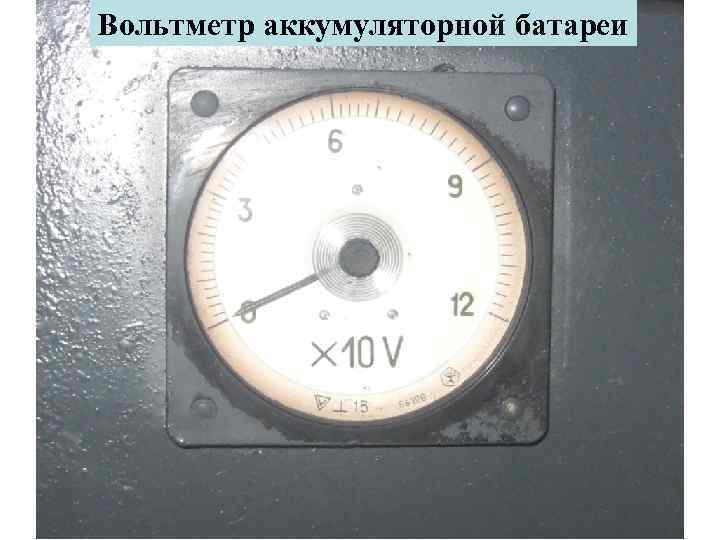

Вольтметр аккумуляторной батареи

Отключатели моторов (ОМ 1 -6) Переключатель режимов возбуждения Нормальное Аварийное

Тормозной компрессор КТ-7 Фильтр воздушный Цилиндр Выс. Давл. Холодильник Фильтр воздушный Цилиндр низкого давления вентилятор Цилиндр низкого давления

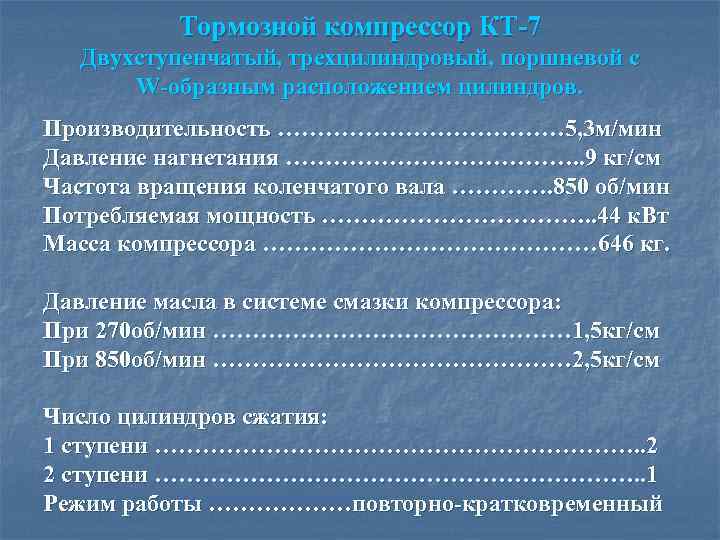

Тормозной компрессор КТ-7 Двухступенчатый, трехцилиндровый, поршневой с W-образным расположением цилиндров. Производительность ……………… 5, 3 м/мин Давление нагнетания ………………. . 9 кг/см Частота вращения коленчатого вала …………. 850 об/мин Потребляемая мощность ………………. . 44 к. Вт Масса компрессора ………………… 646 кг. Давление масла в системе смазки компрессора: При 270 об/мин …………………… 1, 5 кг/см При 850 об/мин …………………… 2, 5 кг/см Число цилиндров сжатия: 1 ступени …………………………. . 2 2 ступени …………………………. . 1 Режим работы ………………повторно-кратковременный

Передний распределительный редуктор Вентилятор охлаждения Тягового генератора Защитная сетка Вентилятор охл-я ТЭД передней тележки

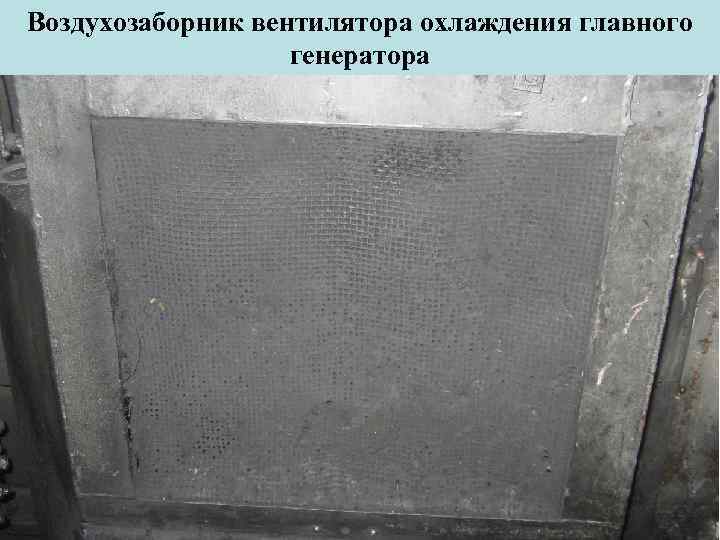

Воздухозаборник вентилятора охлаждения главного генератора

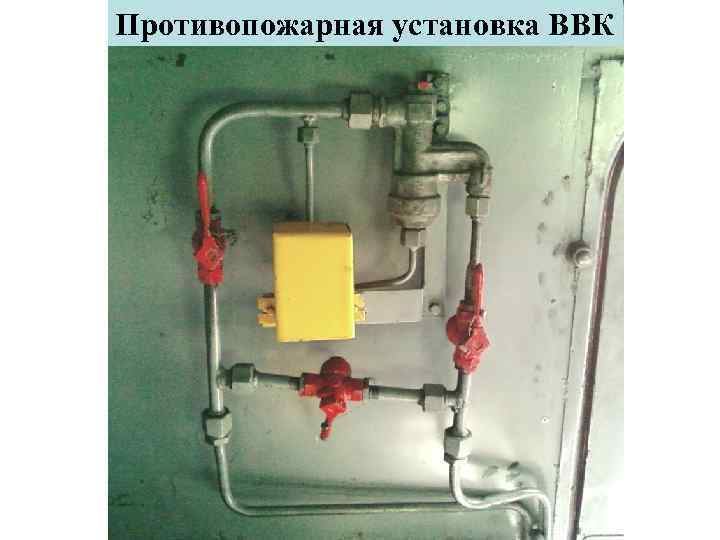

Противопожарная установка ВВК

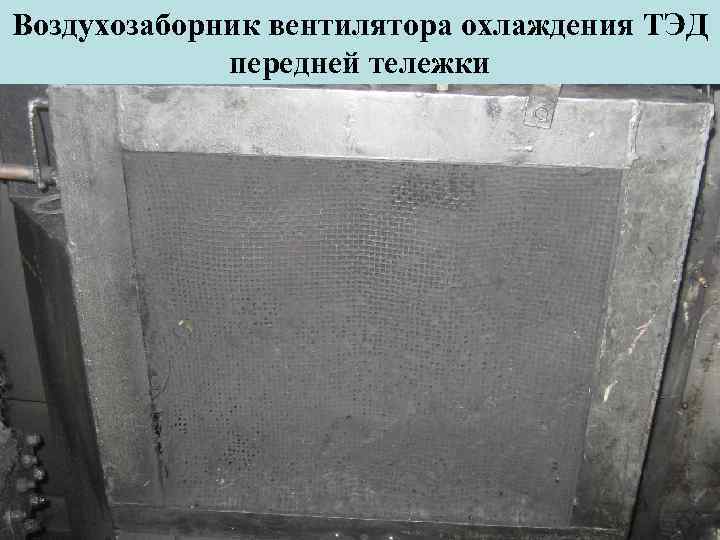

Воздухозаборник вентилятора охлаждения ТЭД передней тележки

Дизельное помещение

Противопожарная установка дизельного помещения

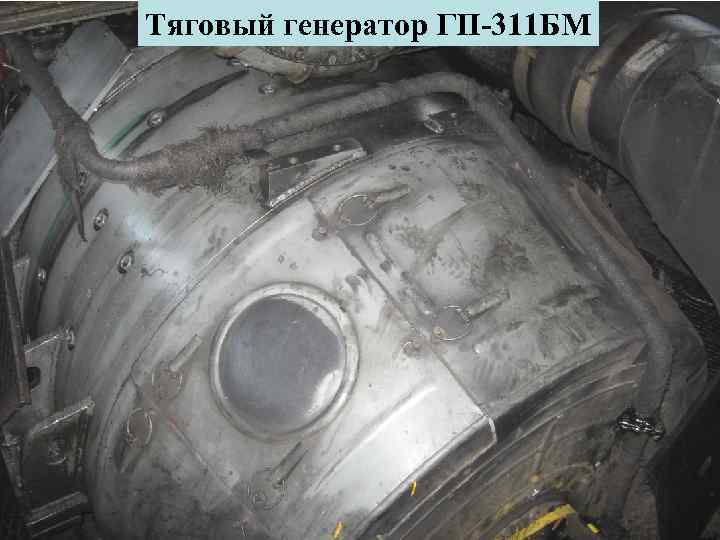

Тяговый генератор ГП-311 БМ

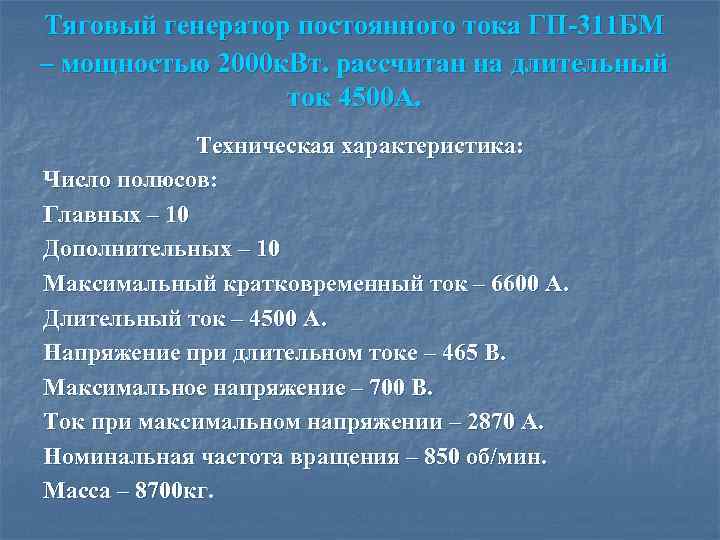

Тяговый генератор постоянного тока ГП-311 БМ – мощностью 2000 к. Вт. рассчитан на длительный ток 4500 А. Техническая характеристика: Число полюсов: Главных – 10 Дополнительных – 10 Максимальный кратковременный ток – 6600 А. Длительный ток – 4500 А. Напряжение при длительном токе – 465 В. Максимальное напряжение – 700 В. Ток при максимальном напряжении – 2870 А. Номинальная частота вращения – 850 об/мин. Масса – 8700 кг.

Дизель-генераторная муфта

Дизель 10 Д 100 М Коллектор горячей воды Отсеки топл. аппаратуры Выпускной коллектор Нижние картерные лючки

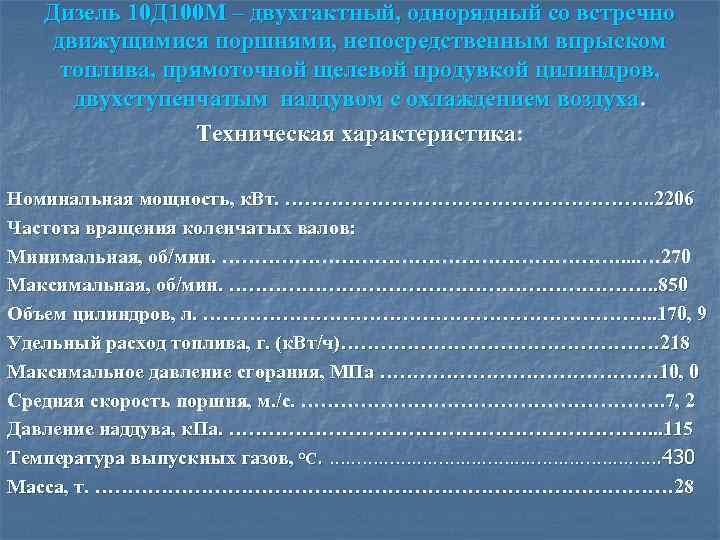

Дизель 10 Д 100 М – двухтактный, однорядный со встречно движущимися поршнями, непосредственным впрыском топлива, прямоточной щелевой продувкой цилиндров, двухступенчатым наддувом с охлаждением воздуха. Техническая характеристика: Номинальная мощность, к. Вт. ………………………. . 2206 Частота вращения коленчатых валов: Минимальная, об/мин. …………………………. . … 270 Максимальная, об/мин. ……………………………. . 850 Объем цилиндров, л. ……………………………. . . 170, 9 Удельный расход топлива, г. (к. Вт/ч)…………………… 218 Максимальное давление сгорания, МПа ………………… 10, 0 Средняя скорость поршня, м. /с. ………………………. 7, 2 Давление наддува, к. Па. ……………………………. . . 115 Температура выпускных газов, °С. …………………………. 430 Масса, т. ……………………………………… 28

Турбокомпрессор ТК-34 дизеля 10 Д 100

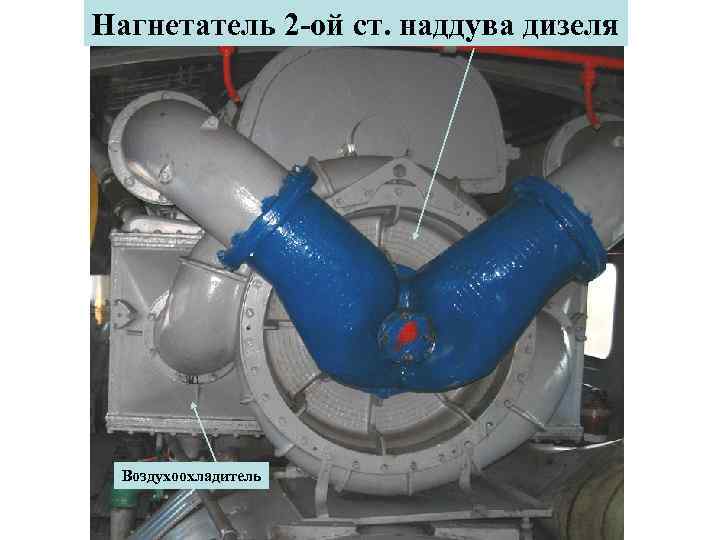

Нагнетатель 2 -ой ст. наддува дизеля Воздухоохладитель

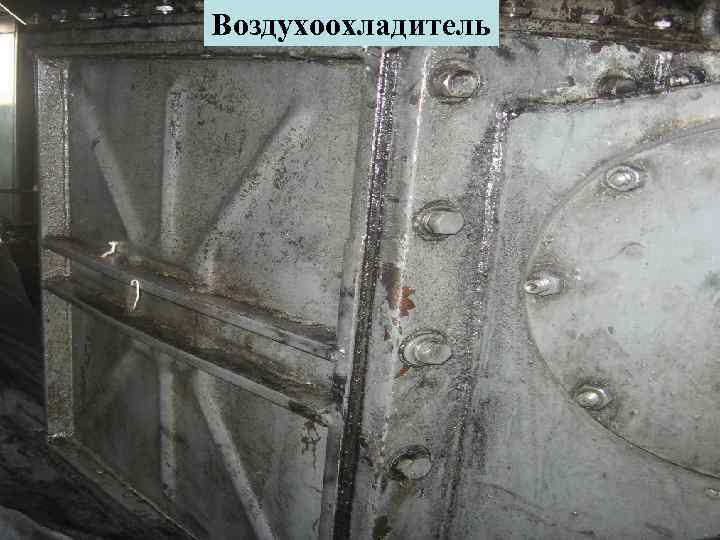

Воздухоохладитель

Топливная аппаратура в блоке дизеля Топливный насос высокого давления Рейки Индикаторный кран Форсунка Сливные трубки

Рукоятка аварийной остановки дизеля Рукоятка взвода предельного регулятора

Дифманометр Контакты КДМ Трубка в картер

Фильтр грубой очистки топлива

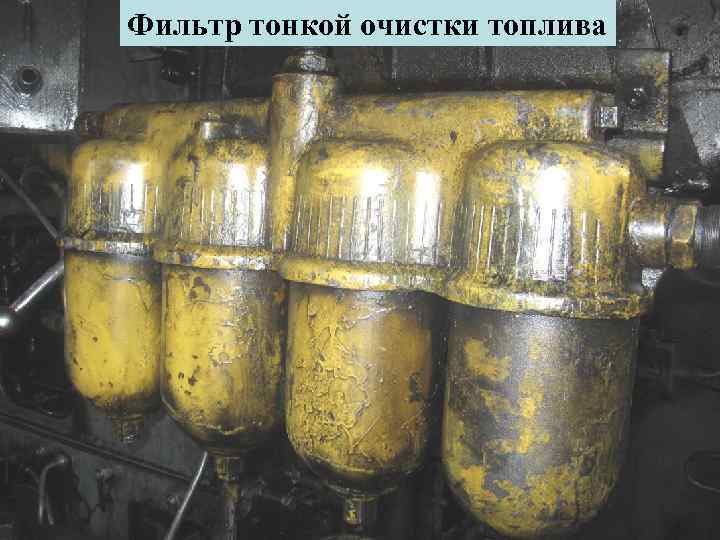

Фильтр тонкой очистки топлива

Манометры Топливо до фильтра Топливо после фильтра

Топливоподогреватель Трубка подвода топлива Трубка слива топлива Клапан аварийного питания Горловина замера уровня топлива

Аккумуляторная батарея (элементы)

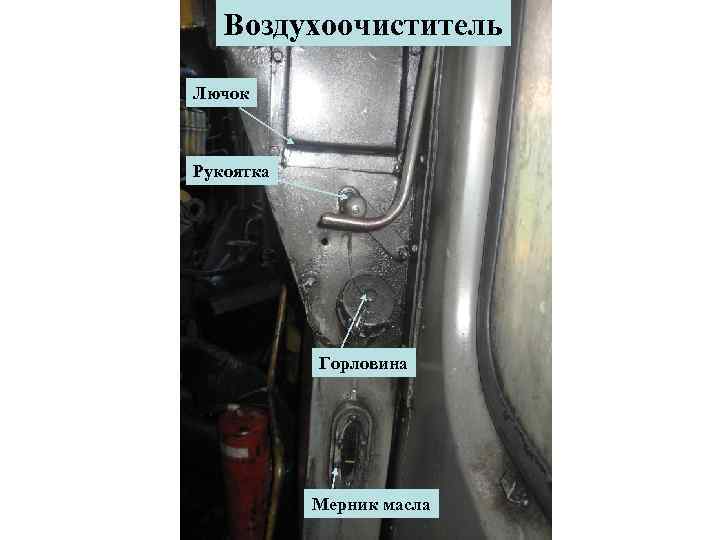

Воздухоочиститель Лючок Рукоятка Горловина Мерник масла

Привод подвижной кассеты воздухоочистителя

Регулятор давления воздуха 3 РД

Водяной насос вспомогательного контура системы охлаждения дизеля 10 Д 100

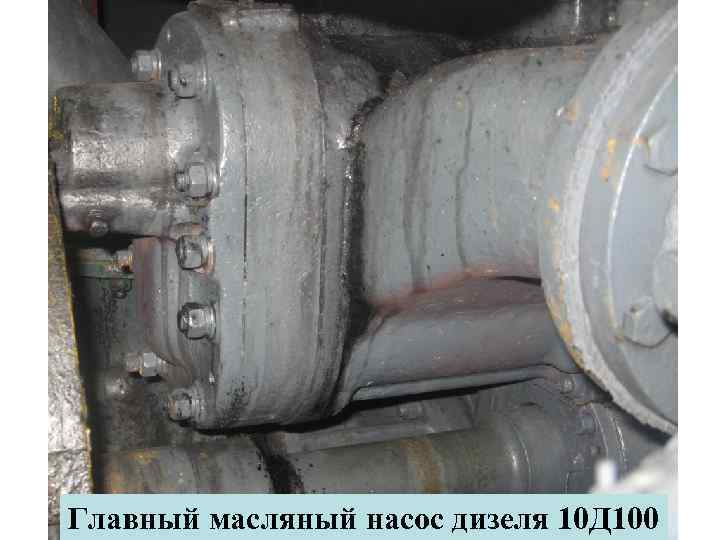

Главный масляный насос дизеля 10 Д 100

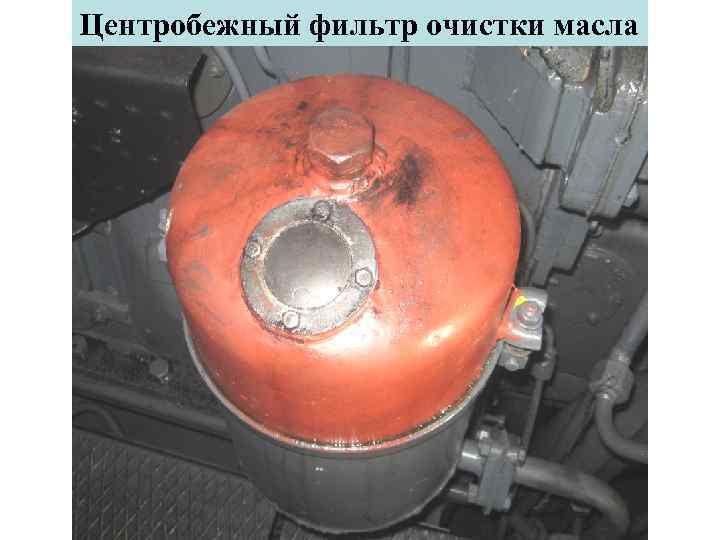

Центробежный фильтр очистки масла

Масляный насос высокого давления ЦБФ

Задний распределительный редуктор Вентилятор ТЭД задней тележки

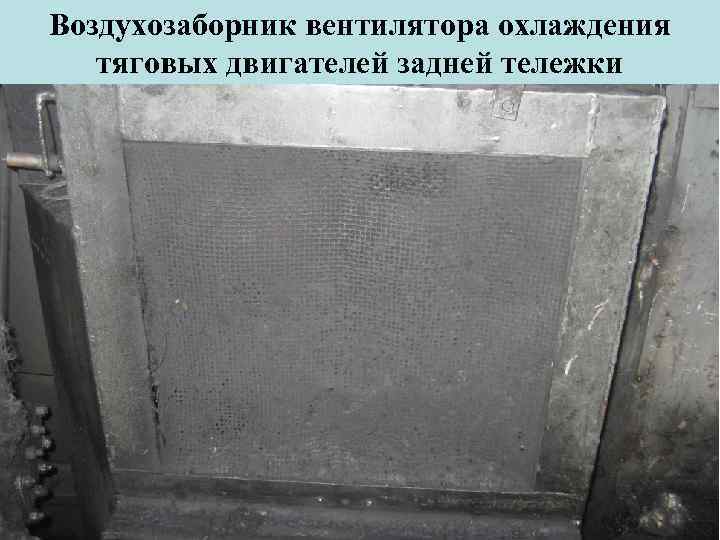

Воздухозаборник вентилятора охлаждения тяговых двигателей задней тележки

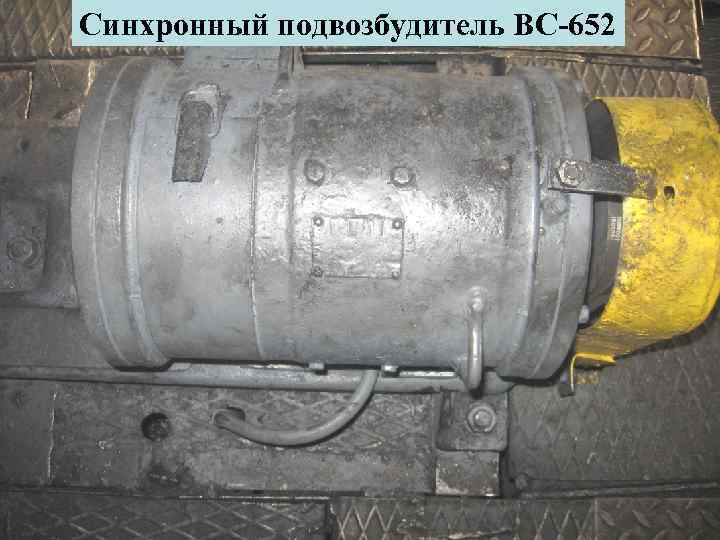

Синхронный подвозбудитель ВС-652

Фильтр тонкой очистки масла

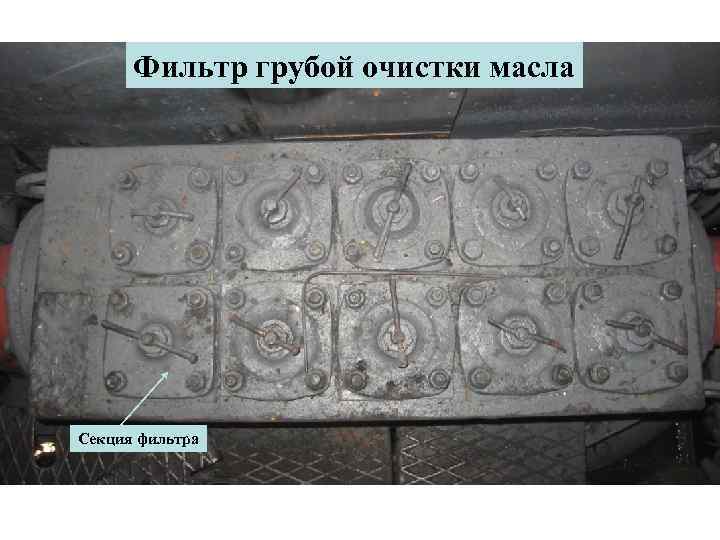

Фильтр грубой очистки масла Секция фильтра

Приборы контроля в дизельном помещении Вода наддув. воздуха Масло после фильтра левого ТК Масло после насоса Масло после фильтра правого ТК Масло после ФГО Воздух рессивера Масло до ФГО Масло редуктора Масло до ФТО Масло после теплобм-ка Масло до ЦБФ Масло ГПН

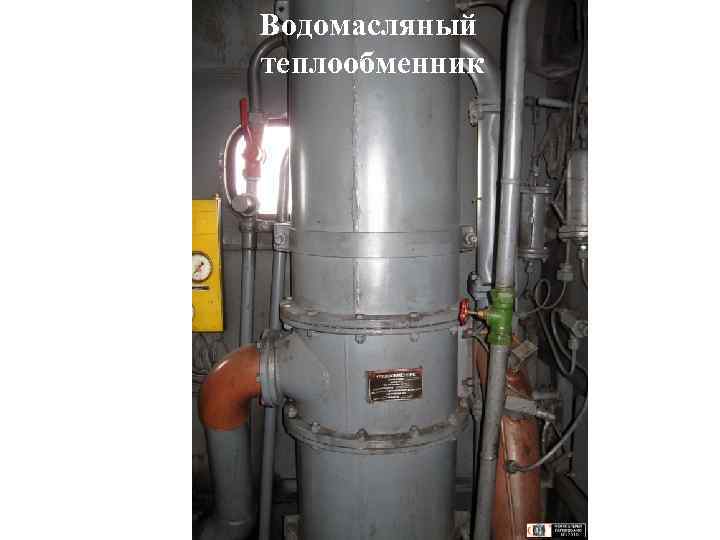

Водомасляный теплообменник

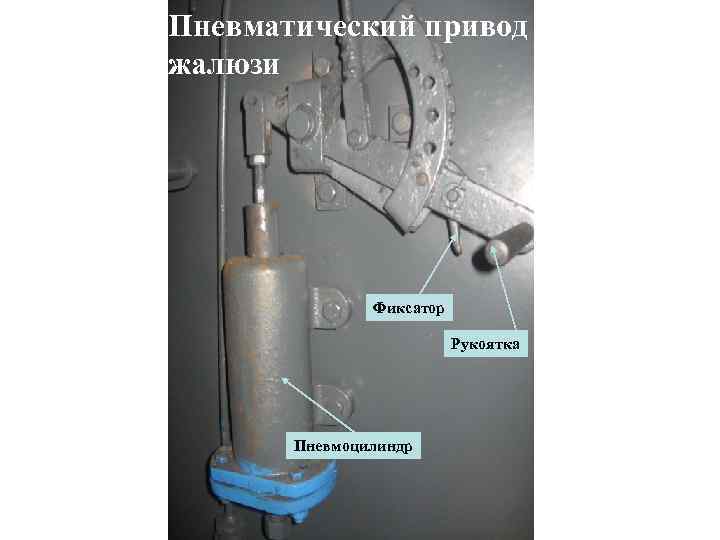

Пневматический привод жалюзи Фиксатор Рукоятка Пневмоцилиндр

Холодильник

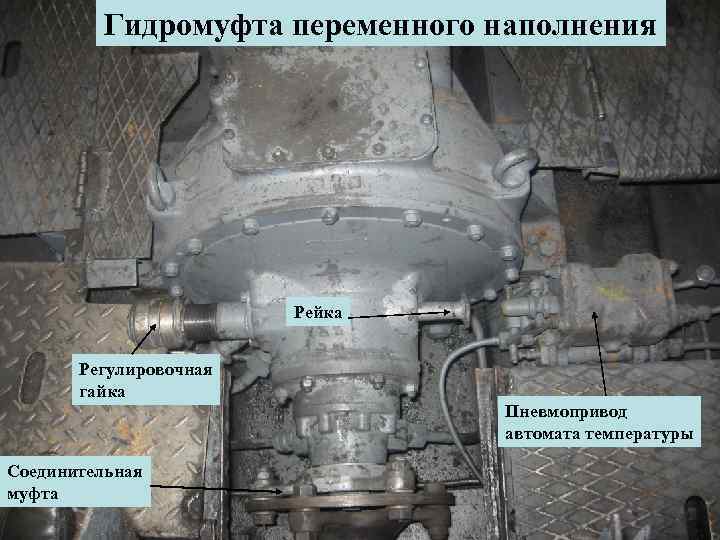

Гидромуфта переменного наполнения Рейка Регулировочная гайка Пневмопривод автомата температуры Соединительная муфта

Вентилятор холодильника

Секции охлаждения воды воздуха и масла
