Тепловой баланс реактора
Qприход = Qрасход Qприход = Qреаг. ± Qхим. р. Qрасход = Qпрод. ± Qт/об. + Qнакоп. Qреаг. ± Qхим. р. = Qпрод. ± Qт/об. + Qнакоп. Qконв. = Qпрод. - Qреаг. Qнакоп. = - Qконв. ± Qт/об. ± Qхим. р. ρ – плотность реакционной смеси Ср – удельная теплоемкость реакционной смеси x, y, z – пространственные координаты Wx, Wy, Wz - составляющие скорости движения потока в направлении осей x, y, z λ – коэффициент теплопроводности реакционной смеси Fуд. – удельная поверхность теплообмена К – коэффициент теплопередачи ∆Т = Т – Тт/нос. ( Т – температура реакционной смеси, Тт/нос. – температура теплоносителя) r. A - скорость химической реакции ∆Н – тепловой эффект реакции
Политропический режим РИС - П отсутствует конвективный перенос тепла через реактор CA = CA 0 (1 -αA) СА 0 Vp = NA 0
РИВ - Н конвективный перенос тепла происходит исключительно по длине реактора стационарный режим d /CAo , где

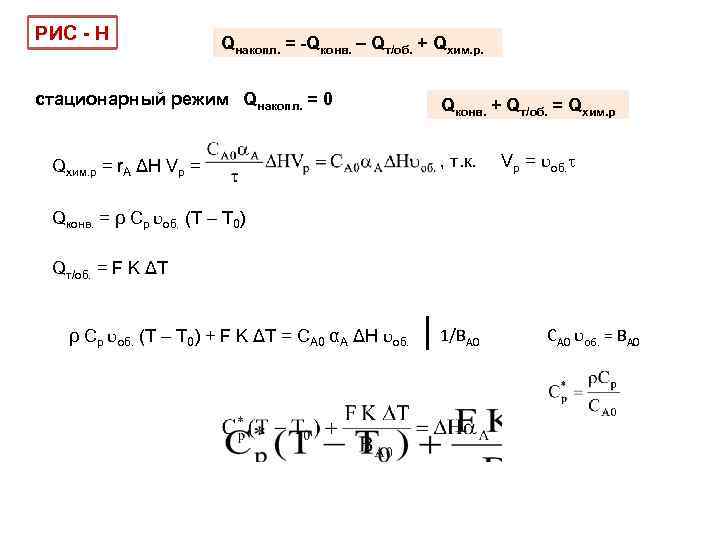

РИС - Н Qнакопл. = -Qконв. – Qт/об. + Qхим. р. стационарный режим Qнакопл. = 0 Qхим. р = r. A ΔH Vp = Qконв. + Qт/об. = Qхим. р , т. к. Vp = об. Qконв. = ρ Ср об. (Т – Т 0) Qт/об. = F K ΔT ρ Ср об. (Т – Т 0) + F K ΔT = СА 0 αА ΔH об. 1/ВА 0 СА 0 об. = ВА 0

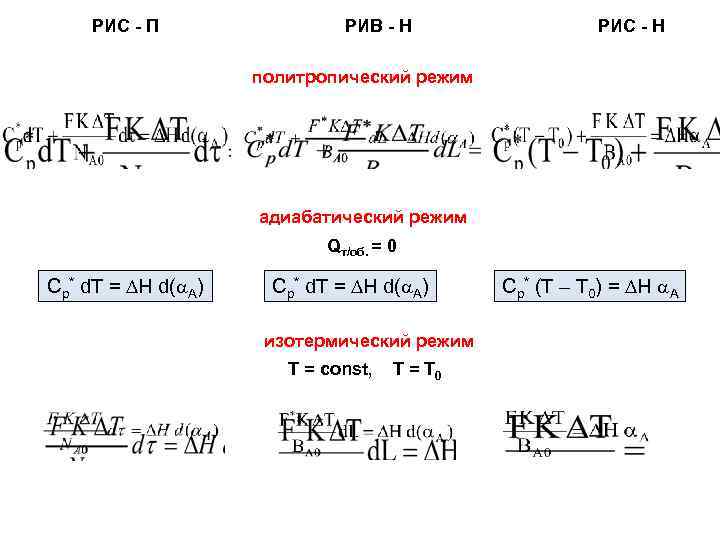

РИС - П РИВ - Н РИС - Н политропический режим адиабатический режим Qт/об. = 0 Ср* d. T = H d( A) изотермический режим T = const, T = T 0 Ср* (T – Т 0) = H A
адиабатический режим РИС-Н Ср* (T – Т 0) = H A Т – Т 0 = - адиабатическая разность температур Т = Т 0 Тад. А РИВ- Н Ср* d. T = H d( A) СР f(T), H f(T) Ср* (T – Т 0) = H A Т = Т 0 Тад. А - зависимость температуры реакционной смеси от конверсии
