Тепловидение Обзор Что такое Тепловидение

Тепловидение

Обзор • Что такое Тепловидение? – Где можно использовать тепловизоры • Как работает Тепловидение • Просты ли тепловизоры в использовании • Что такое технология IR-Fusion® • Какую роль играет ПО • Как выбрать тепловизор • Заключение

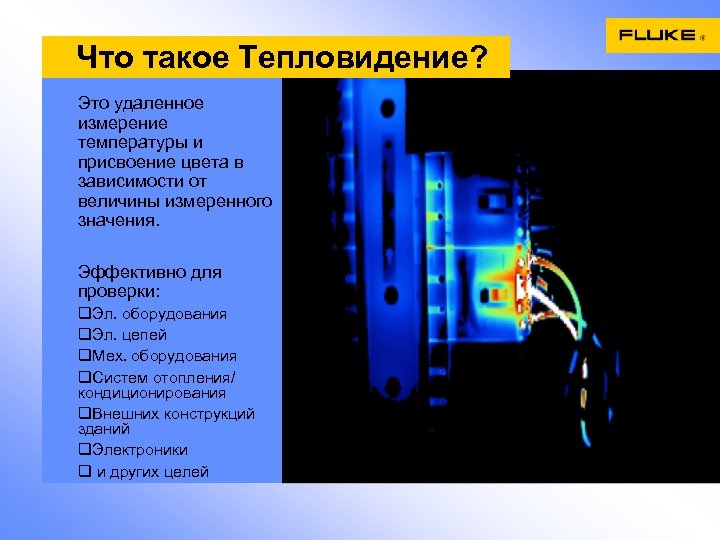

Что такое Тепловидение? Это удаленное измерение температуры и присвоение цвета в зависимости от величины измеренного значения. Эффективно для проверки: q. Эл. оборудования q. Эл. цепей q. Мех. оборудования q. Систем отопления/ кондиционирования q. Внешних конструкций зданий q. Электроники q и других целей

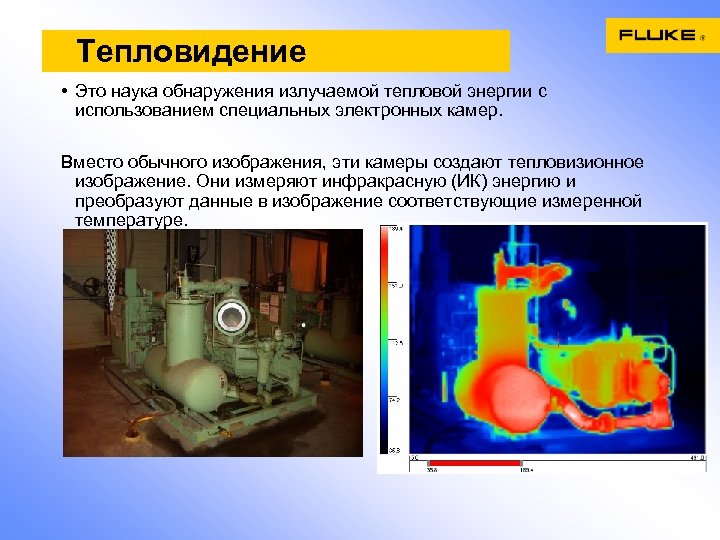

Тепловидение • Это наука обнаружения излучаемой тепловой энергии с использованием специальных электронных камер. Вместо обычного изображения, эти камеры создают тепловизионное изображение. Они измеряют инфракрасную (ИК) энергию и преобразуют данные в изображение соответствующие измеренной температуре.

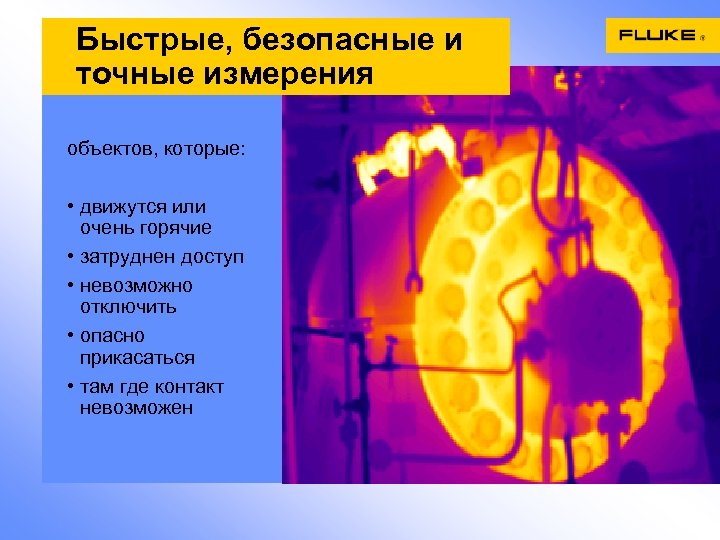

Быстрые, безопасные и точные измерения объектов, которые: • движутся или очень горячие • затруднен доступ • невозможно отключить • опасно прикасаться • там где контакт невозможен

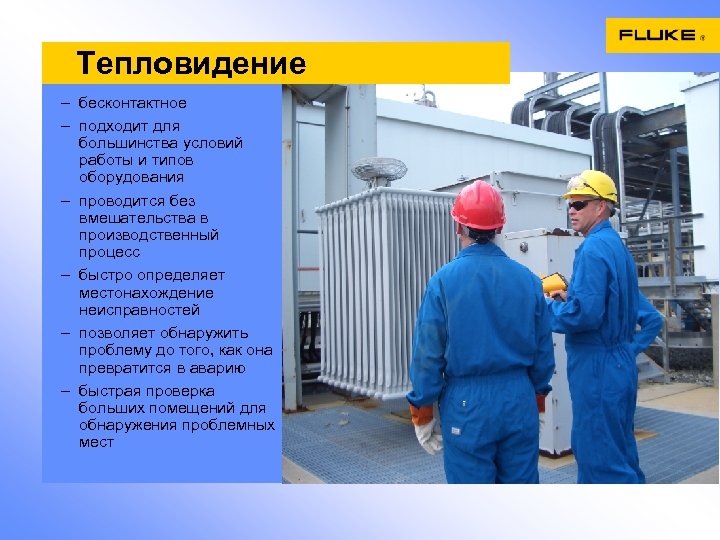

Тепловидение – бесконтактное – подходит для большинства условий работы и типов оборудования – проводится без вмешательства в производственный процесс – быстро определяет местонахождение неисправностей – позволяет обнаружить проблему до того, как она превратится в аварию – быстрая проверка больших помещений для обнаружения проблемных мест

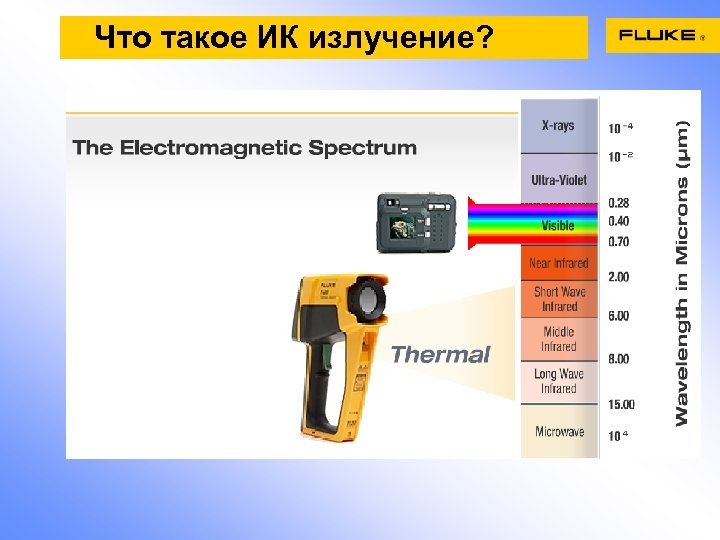

Что такое ИК излучение?

Мы видим только температуру поверхности • В большинстве случаев мы исследуем поверхность • Тем не менее, тепло, интересующее нас, как правило образуется внутри • Открывайте двери и щиты там, где это возможно – Вы не можете видеть сквозь стены и закрытые двери! • Соблюдайте технику безопасности при работе с оборудованием под напряжением. 8

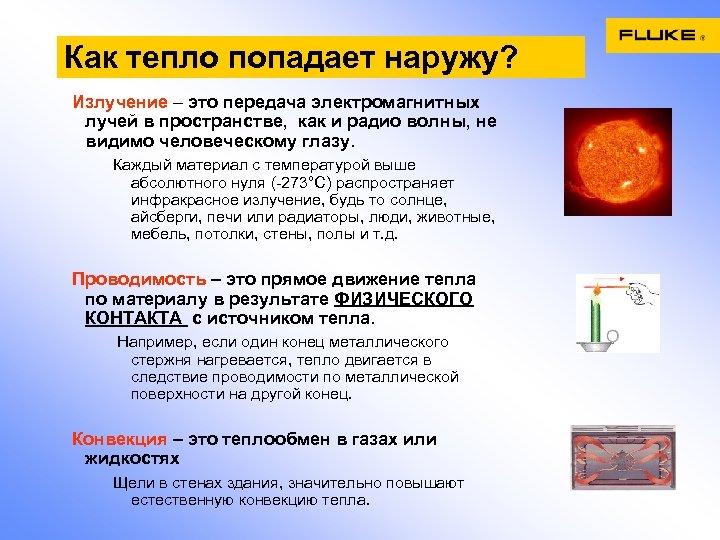

Как тепло попадает наружу? Излучение – это передача электромагнитных лучей в пространстве, как и радио волны, не видимо человеческому глазу. Каждый материал с температурой выше абсолютного нуля (-273°C) распространяет инфракрасное излучение, будь то солнце, айсберги, печи или радиаторы, люди, животные, мебель, потолки, стены, полы и т. д. Проводимость – это прямое движение тепла по материалу в результате ФИЗИЧЕСКОГО КОНТАКТА с источником тепла. Например, если один конец металлического стержня нагревается, тепло двигается в следствие проводимости по металлической поверхности на другой конец. Конвекция – это теплообмен в газах или жидкостях Щели в стенах здания, значительно повышают естественную конвекцию тепла.

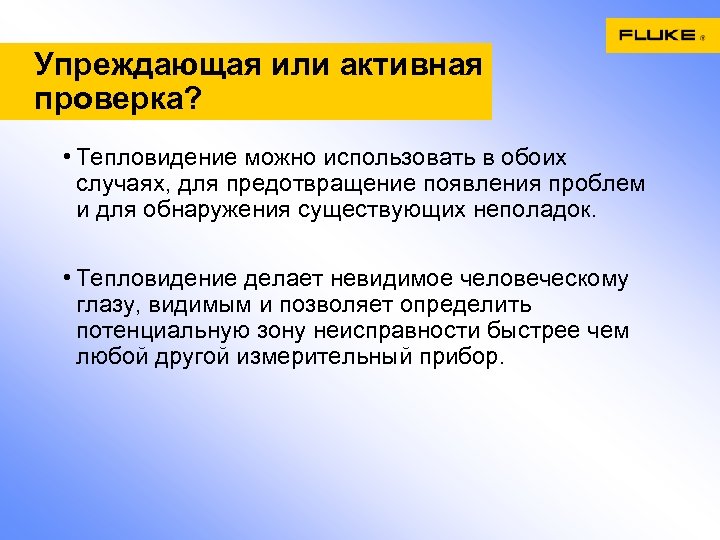

Упреждающая или активная проверка? • Тепловидение можно использовать в обоих случаях, для предотвращение появления проблем и для обнаружения существующих неполадок. • Тепловидение делает невидимое человеческому глазу, видимым и позволяет определить потенциальную зону неисправности быстрее чем любой другой измерительный прибор.

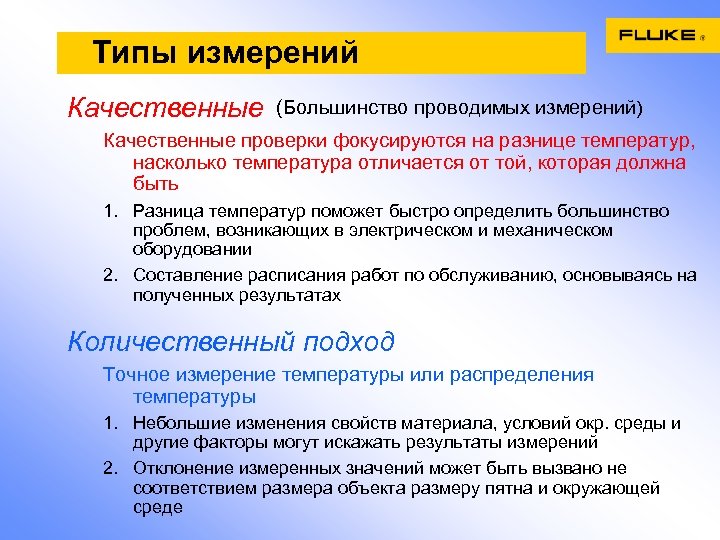

Типы измерений Качественные (Большинство проводимых измерений) Качественные проверки фокусируются на разнице температур, насколько температура отличается от той, которая должна быть 1. Разница температур поможет быстро определить большинство проблем, возникающих в электрическом и механическом оборудовании 2. Составление расписания работ по обслуживанию, основываясь на полученных результатах Количественный подход Точное измерение температуры или распределения температуры 1. Небольшие изменения свойств материала, условий окр. среды и другие факторы могут искажать результаты измерений 2. Отклонение измеренных значений может быть вызвано не соответствием размера объекта размеру пятна и окружающей среде

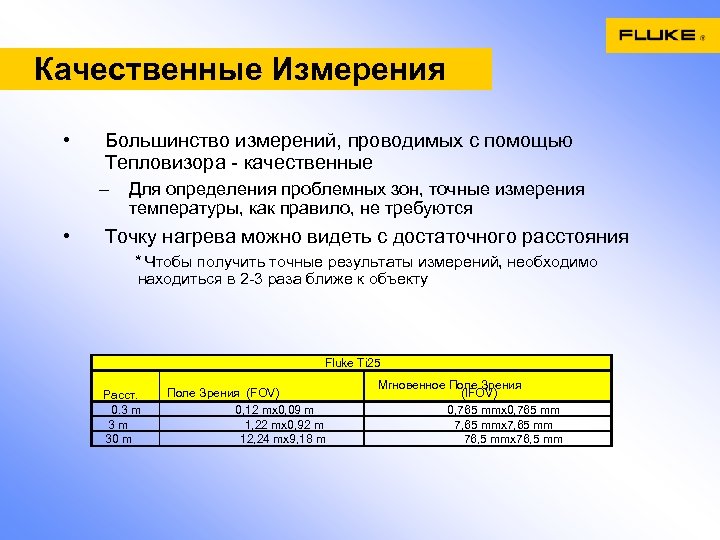

Качественные Измерения • Большинство измерений, проводимых с помощью Тепловизора - качественные – • Для определения проблемных зон, точные измерения температуры, как правило, не требуются Точку нагрева можно видеть с достаточного расстояния * Чтобы получить точные результаты измерений, необходимо находиться в 2 -3 раза ближе к объекту Fluke Ti 25 Расст. 0. 3 m 3 m 30 m Поле Зрения (FOV) 0, 12 mx 0, 09 m 1, 22 mx 0, 92 m 12, 24 mx 9, 18 m Мгновенное Поле Зрения (IFOV) 0, 765 mmx 0, 765 mm 7, 65 mmx 7, 65 mm 76, 5 mmx 76, 5 mm

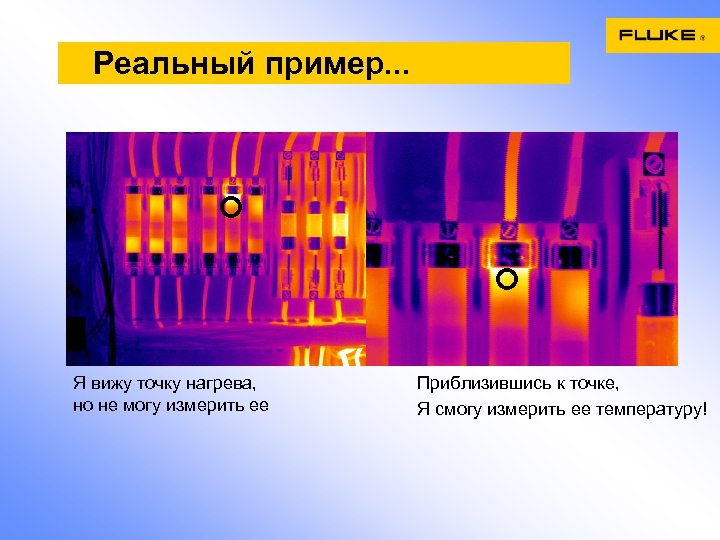

Реальный пример. . . Я вижу точку нагрева, но не могу измерить ее Приблизившись к точке, Я смогу измерить ее температуру!

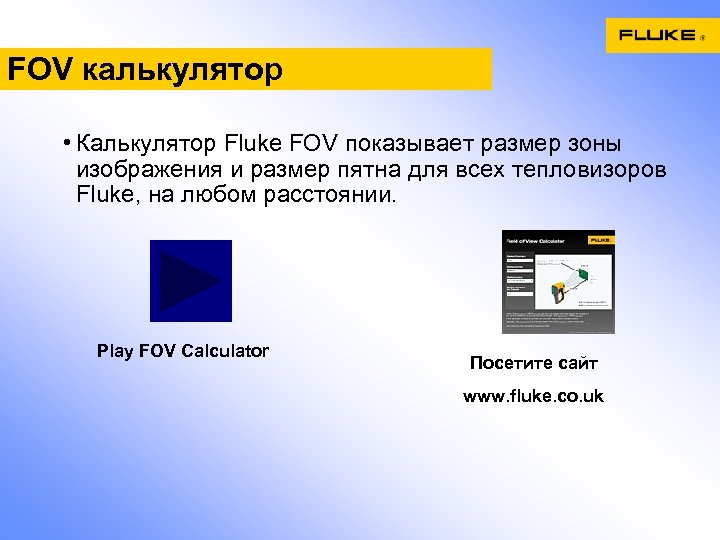

FOV калькулятор • Калькулятор Fluke FOV показывает размер зоны изображения и размер пятна для всех тепловизоров Fluke, на любом расстоянии. Play FOV Calculator Посетите сайт www. fluke. co. uk

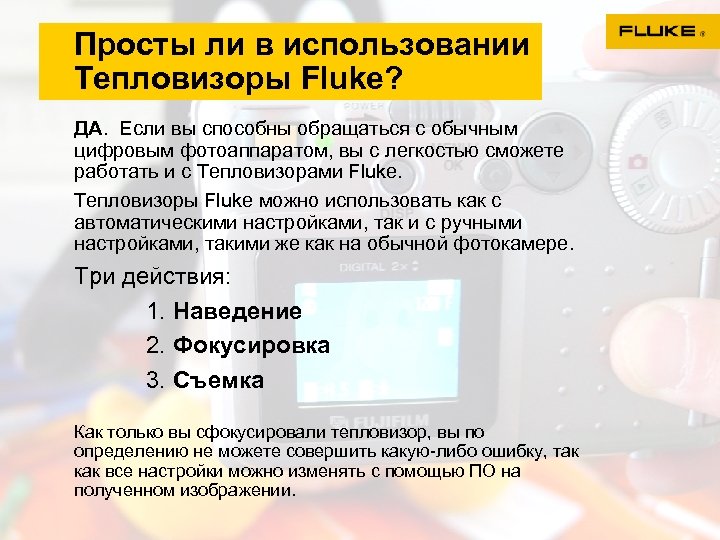

Просты ли в использовании Тепловизоры Fluke? ДА. Если вы способны обращаться с обычным цифровым фотоаппаратом, вы с легкостью сможете работать и с Тепловизорами Fluke. Тепловизоры Fluke можно использовать как с автоматическими настройками, так и с ручными настройками, такими же как на обычной фотокамере. Три действия: 1. Наведение 2. Фокусировка 3. Съемка Как только вы сфокусировали тепловизор, вы по определению не можете совершить какую-либо ошибку, так как все настройки можно изменять с помощью ПО на полученном изображении.

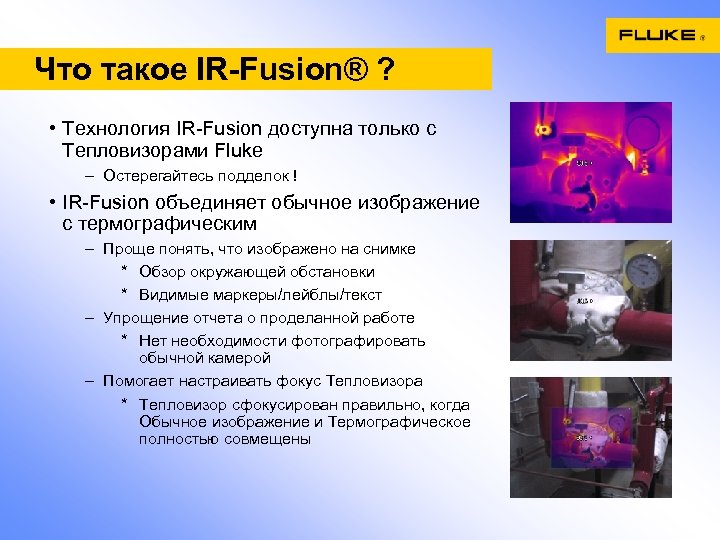

Что такое IR-Fusion® ? • Технология IR-Fusion доступна только с Тепловизорами Fluke – Остерегайтесь подделок ! • IR-Fusion объединяет обычное изображение с термографическим – Проще понять, что изображено на снимке * Обзор окружающей обстановки * Видимые маркеры/лейблы/текст – Упрощение отчета о проделанной работе * Нет необходимости фотографировать обычной камерой – Помогает настраивать фокус Тепловизора * Тепловизор сфокусирован правильно, когда Обычное изображение и Термографическое полностью совмещены

Что такое IR-Fusion® ? Play IR-Fusion demo Visit us at www. fluke. co. uk

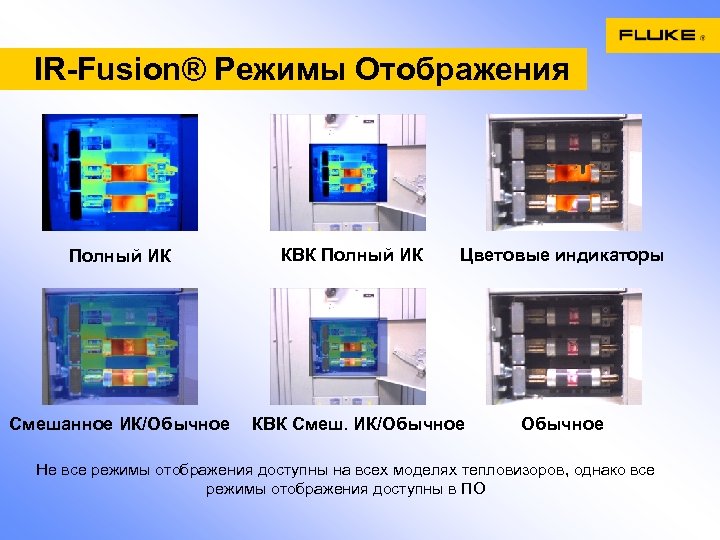

IR-Fusion® Режимы Отображения Полный ИК Смешанное ИК/Обычное КВК Полный ИК Цветовые индикаторы КВК Смеш. ИК/Обычное Не все режимы отображения доступны на всех моделях тепловизоров, однако всe режимы отображения доступны в ПО

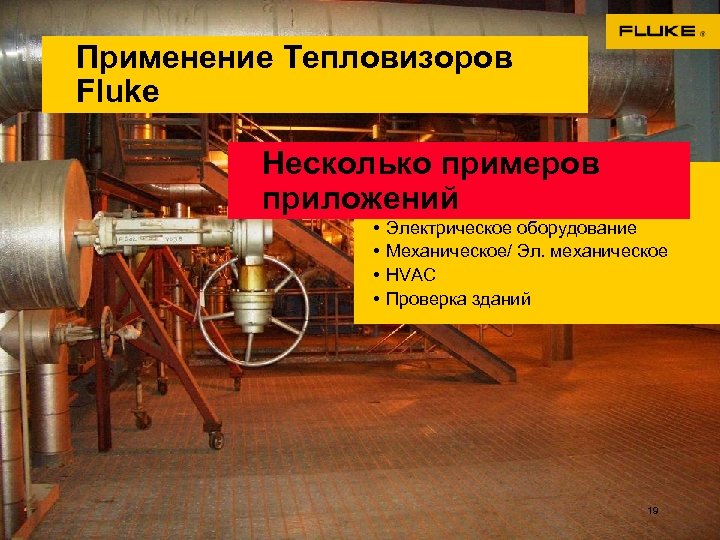

Применение Тепловизоров Fluke Несколько примеров приложений • • Электрическое оборудование Механическое/ Эл. механическое HVAC Проверка зданий 19

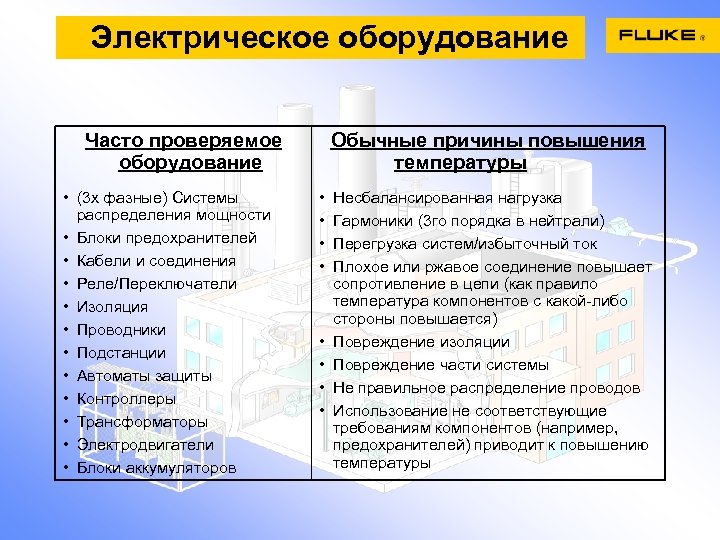

Электрическое оборудование Часто проверяемое оборудование • (3 х фазные) Системы распределения мощности • Блоки предохранителей • Кабели и соединения • Реле/Переключатели • Изоляция • Проводники • Подстанции • Автоматы защиты • Контроллеры • Трансформаторы • Электродвигатели • Блоки аккумуляторов Обычные причины повышения температуры • • Несбалансированная нагрузка Гармоники (3 го порядка в нейтрали) Перегрузка систем/избыточный ток Плохое или ржавое соединение повышает сопротивление в цепи (как правило температура компонентов с какой-либо стороны повышается) Повреждение изоляции Повреждение части системы Не правильное распределение проводов Использование не соответствующие требованиям компонентов (например, предохранителей) приводит к повышению температуры

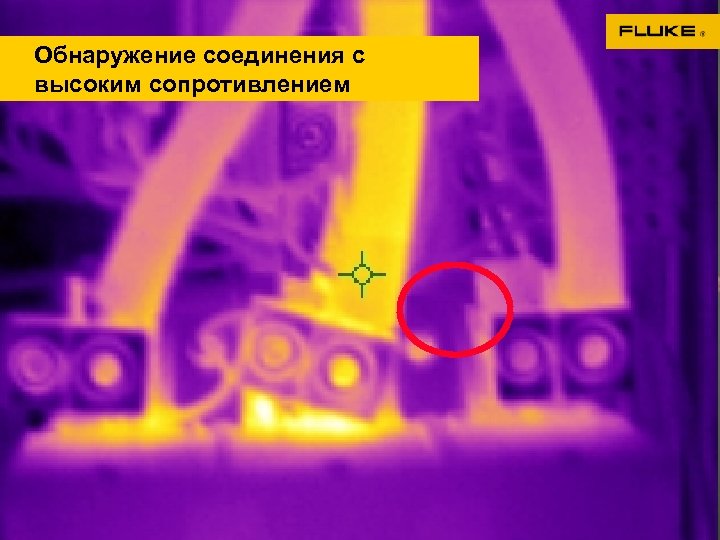

Обнаружение соединения с высоким сопротивлением

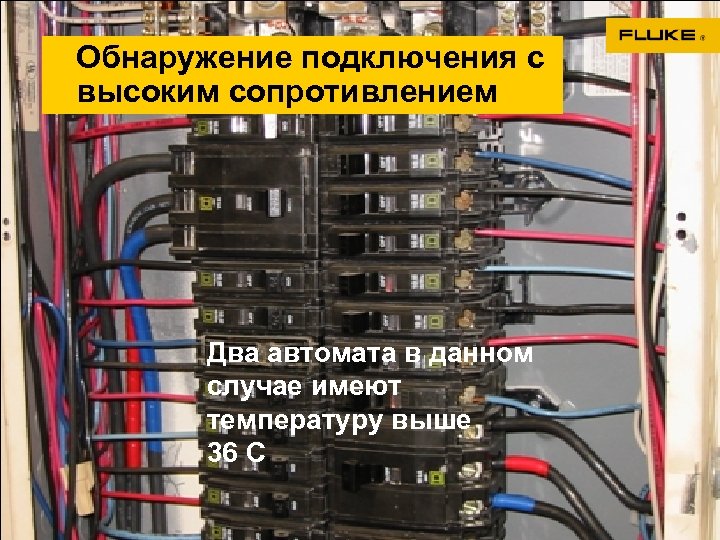

Обнаружение подключения с высоким сопротивлением Два автомата в данном случае имеют температуру выше 36 C

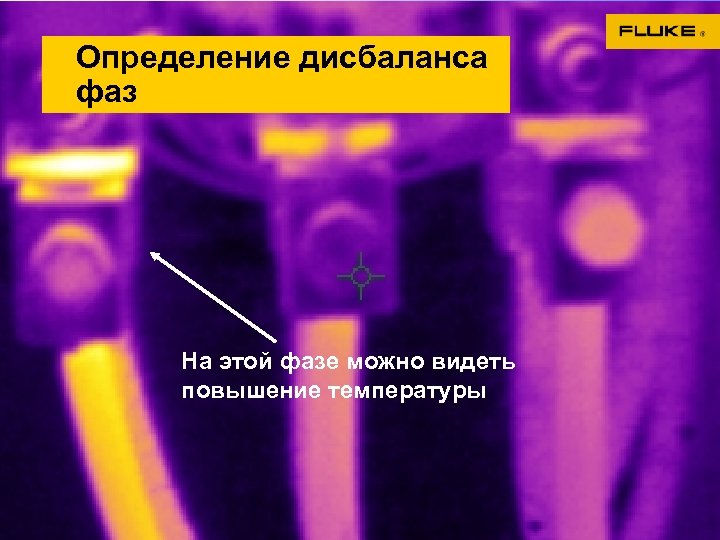

Определение дисбаланса фаз На этой фазе можно видеть повышение температуры

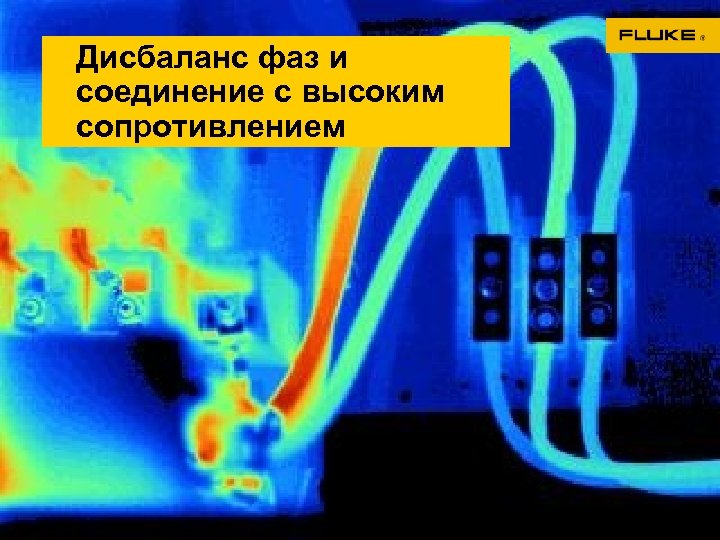

Дисбаланс фаз и соединение с высоким сопротивлением

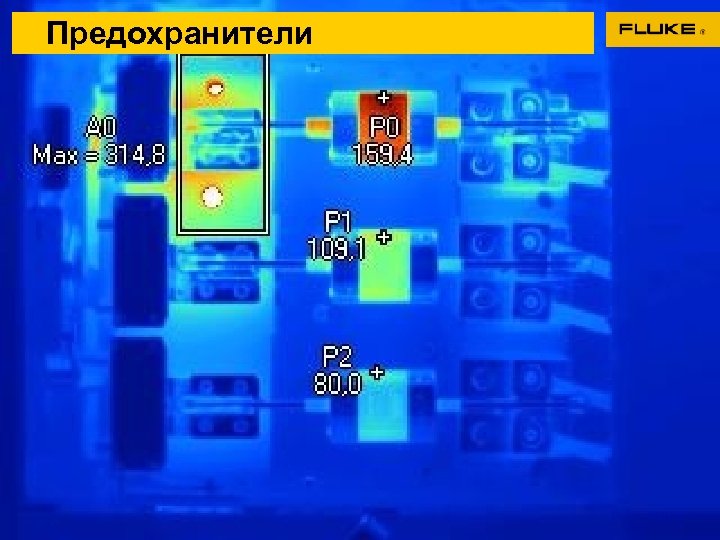

Предохранители

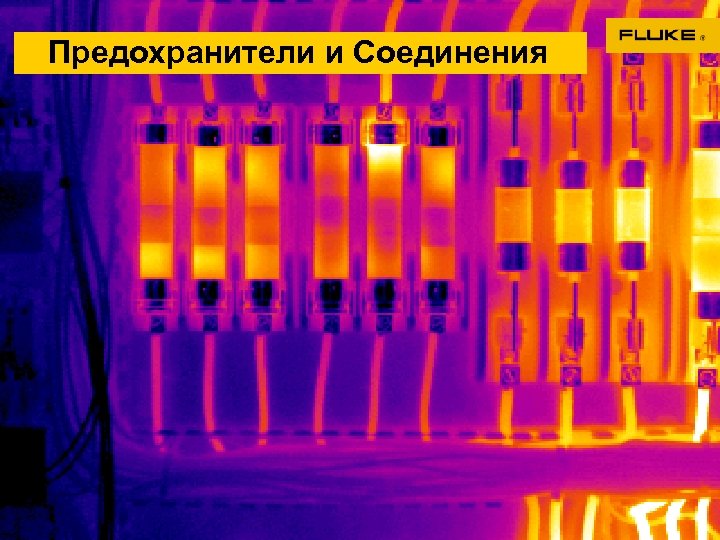

Предохранители и Соединения

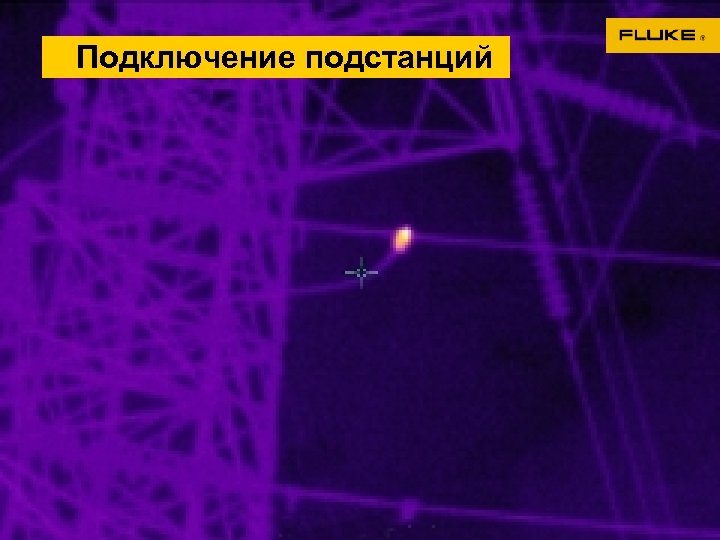

Подключение подстанций

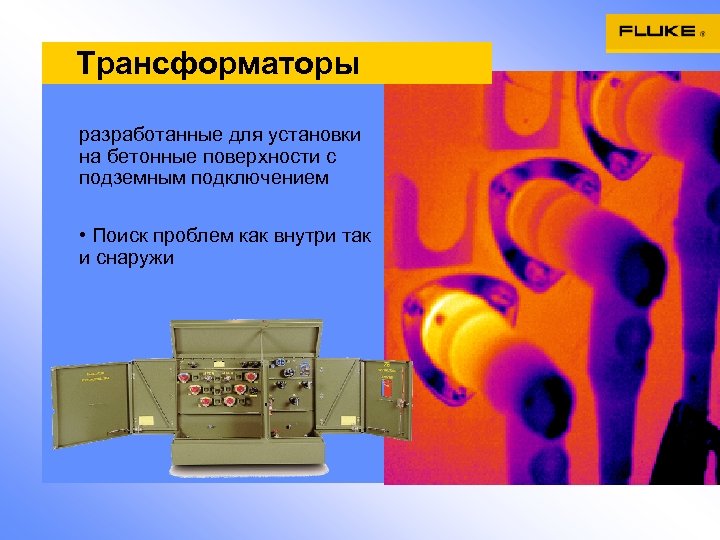

Трансформаторы разработанные для установки на бетонные поверхности с подземным подключением • Поиск проблем как внутри так и снаружи

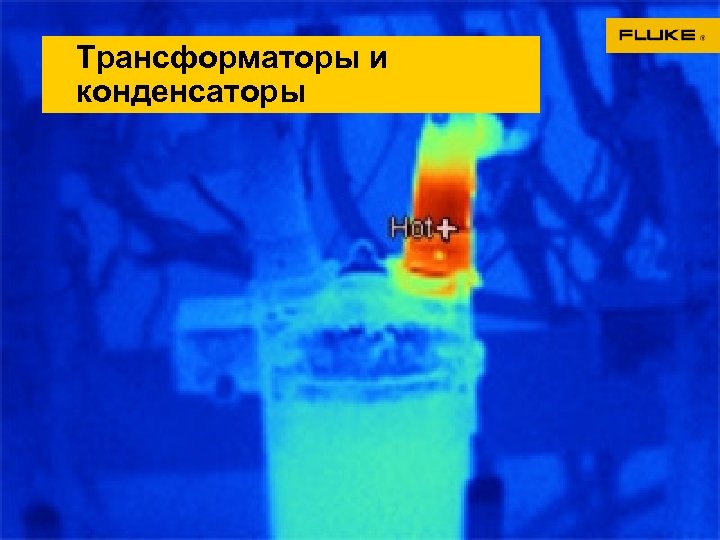

Трансформаторы и конденсаторы

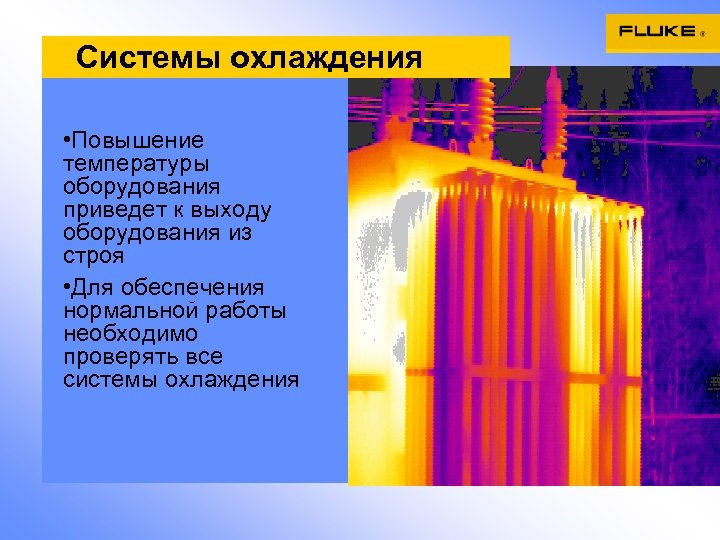

Системы охлаждения • Повышение температуры оборудования приведет к выходу оборудования из строя • Для обеспечения нормальной работы необходимо проверять все системы охлаждения

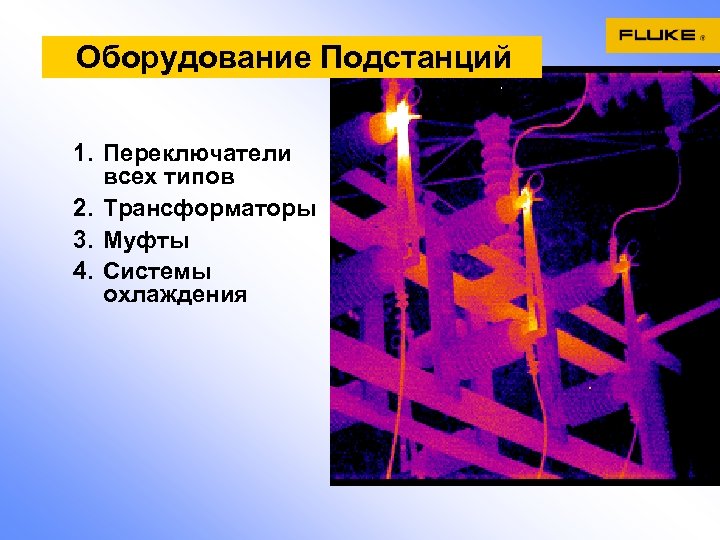

Оборудование Подстанций 1. Переключатели всех типов 2. Трансформаторы 3. Муфты 4. Системы охлаждения

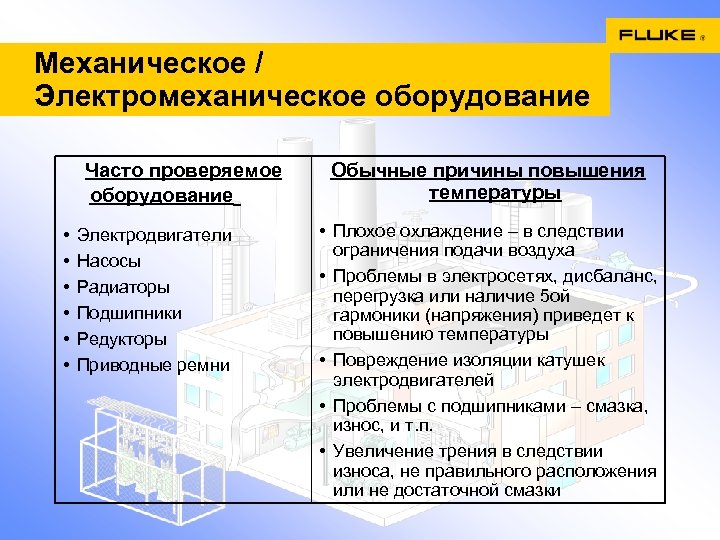

Механическое / Электромеханическое оборудование Часто проверяемое оборудование • • • Электродвигатели Насосы Радиаторы Подшипники Редукторы Приводные ремни Обычные причины повышения температуры • Плохое охлаждение – в следствии ограничения подачи воздуха • Проблемы в электросетях, дисбаланс, перегрузка или наличие 5 ой гармоники (напряжения) приведет к повышению температуры • Повреждение изоляции катушек электродвигателей • Проблемы с подшипниками – смазка, износ, и т. п. • Увеличение трения в следствии износа, не правильного расположения или не достаточной смазки

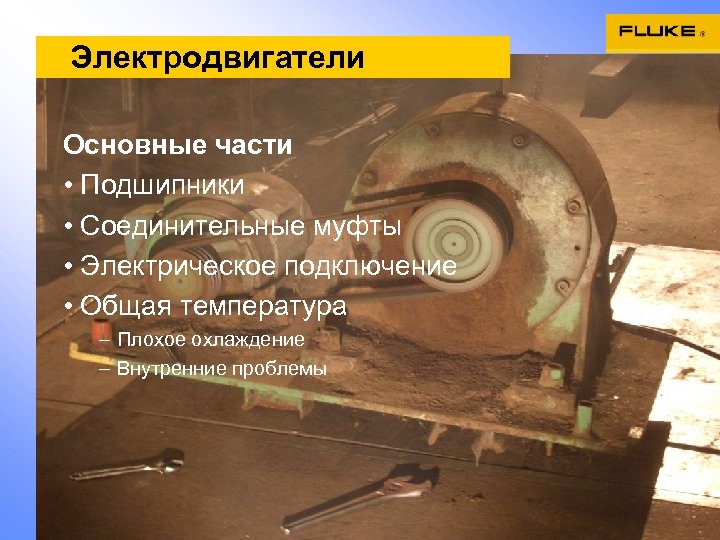

Электродвигатели Основные части • Подшипники • Соединительные муфты • Электрическое подключение • Общая температура – Плохое охлаждение – Внутренние проблемы

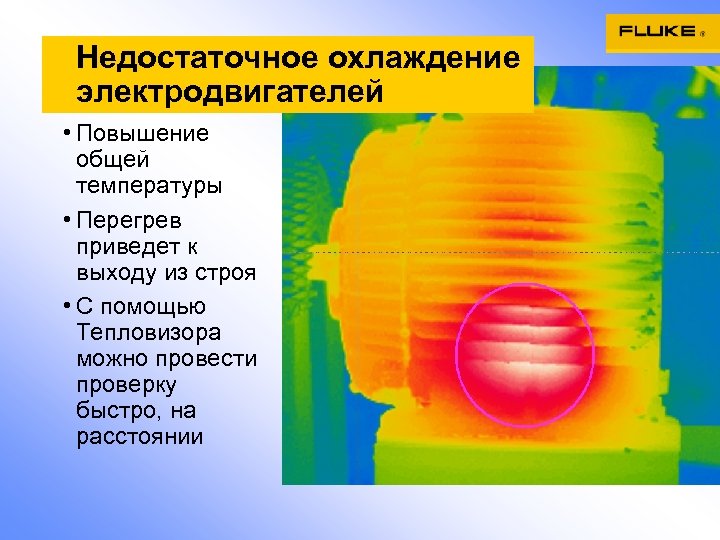

Недостаточное охлаждение электродвигателей • Повышение общей температуры • Перегрев приведет к выходу из строя • С помощью Тепловизора можно провести проверку быстро, на расстоянии

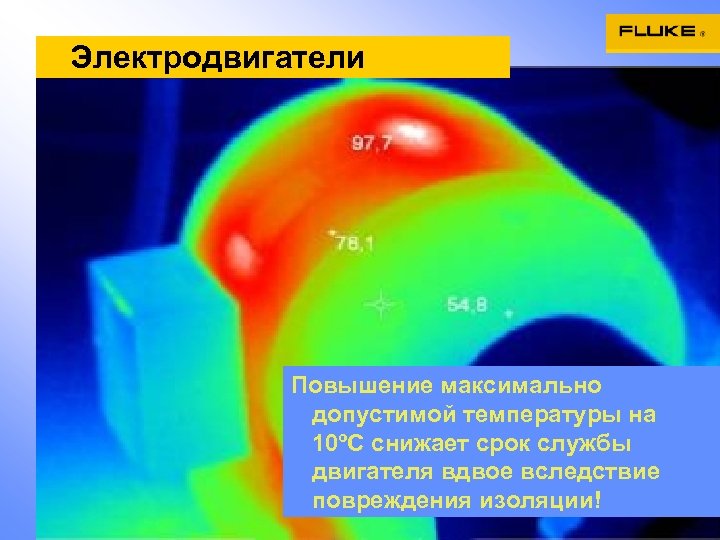

Электродвигатели Повышение максимально допустимой температуры на 10ºC снижает срок службы двигателя вдвое вследствие повреждения изоляции!

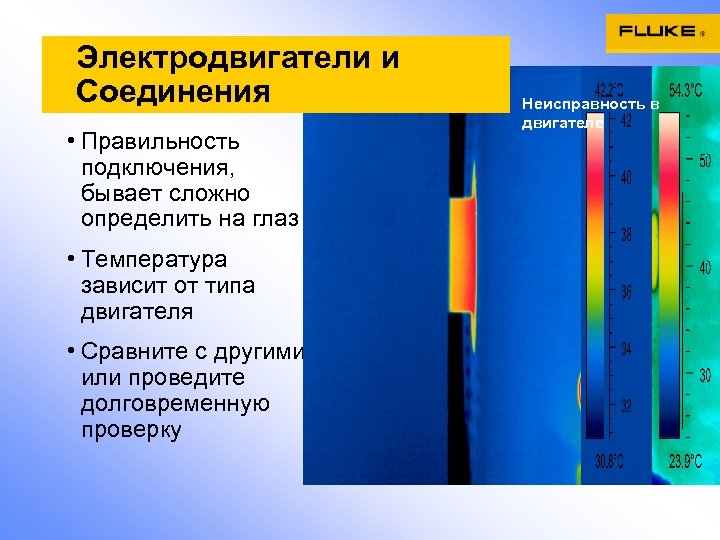

Электродвигатели и Соединения Problem in coupler • Правильность подключения, бывает сложно определить на глаз • Температура зависит от типа двигателя • Сравните с другими или проведите долговременную проверку Неисправность в двигателе

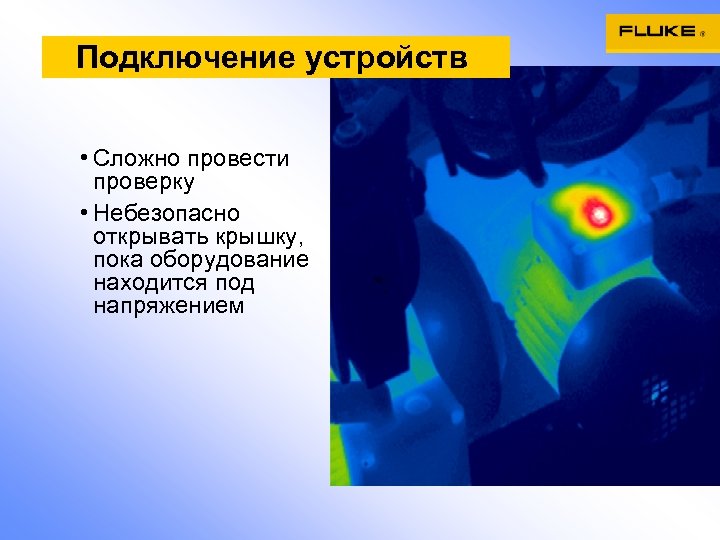

Подключение устройств • Сложно провести проверку • Небезопасно открывать крышку, пока оборудование находится под напряжением

Приводные ремни и Ролики • Расположение ремней • Защита может ограничивать обзор • Проведите повторную проверку после корректировки

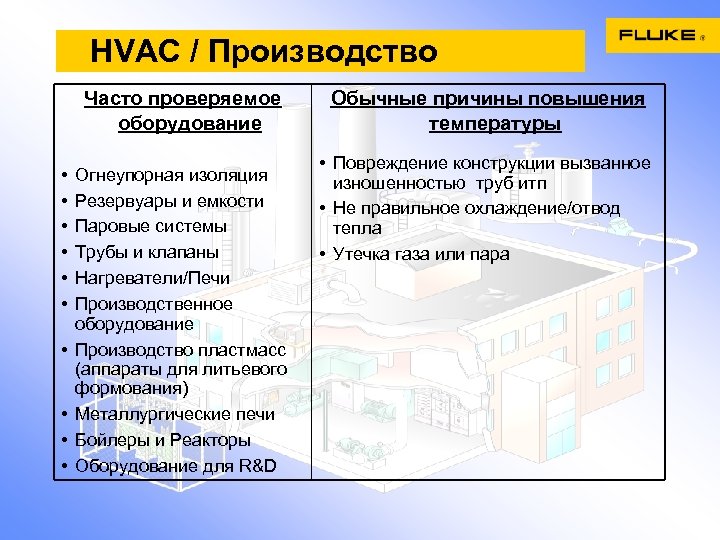

HVAC / Производство Часто проверяемое оборудование • • • Огнеупорная изоляция Резервуары и емкости Паровые системы Трубы и клапаны Нагреватели/Печи Производственное оборудование Производство пластмасс (аппараты для литьевого формования) Металлургические печи Бойлеры и Реакторы Оборудование для R&D Обычные причины повышения температуры • Повреждение конструкции вызванное изношенностью труб итп • Не правильное охлаждение/отвод тепла • Утечка газа или пара

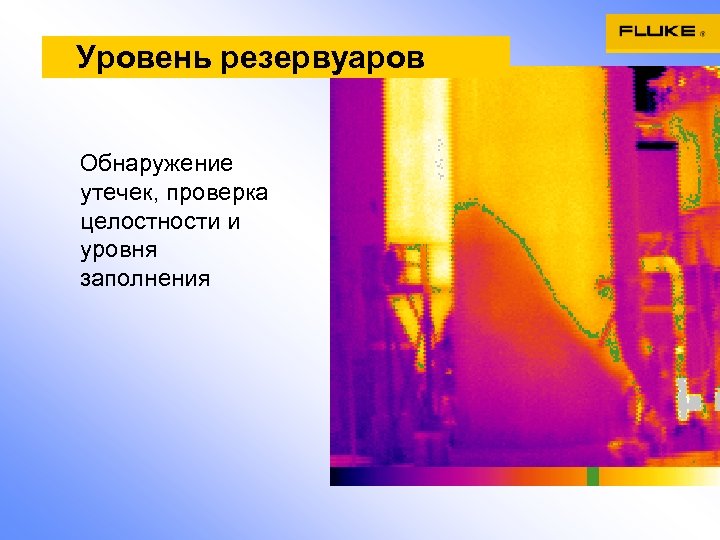

Уровень резервуаров Обнаружение утечек, проверка целостности и уровня заполнения

Огнеупорная изоляция и изоляция цементной печи Обнаружение зон повышенной температуры в результате износа огнестойкой изоляции

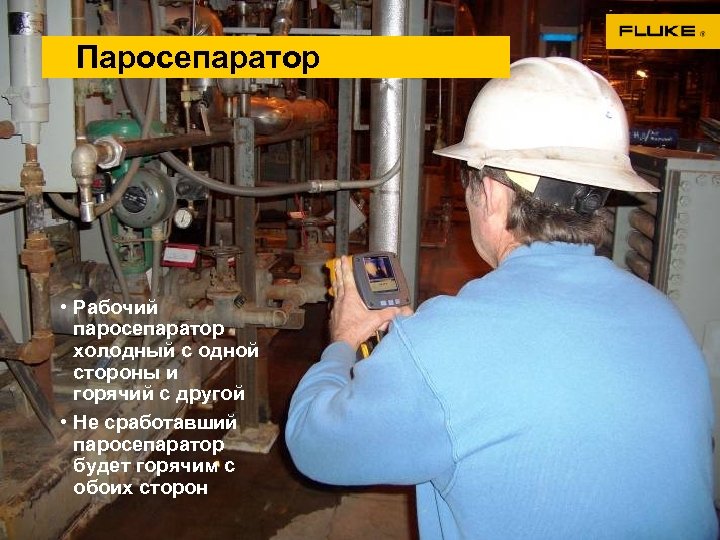

Паросепаратор • Рабочий паросепаратор холодный с одной стороны и горячий с другой • Не сработавший паросепаратор будет горячим с обоих сторон

Неисправные паросепараторы – обходятся дорого • Один неисправный паросепаратор в здании школы приводит к потере £ 85 в сутки • Что составляет £ 31. 000 в год, из-за 1 неисправного паросепаратора! Working Trap Failed Trap

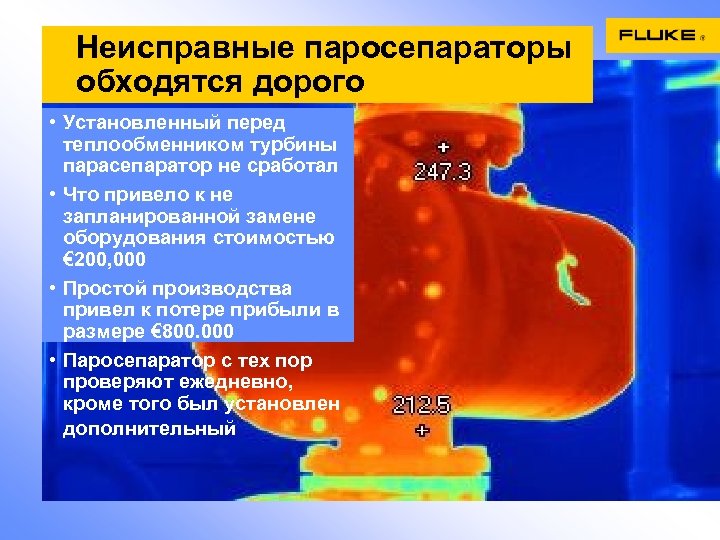

Неисправные паросепараторы обходятся дорого • Установленный перед теплообменником турбины парасепаратор не сработал • Что привело к не запланированной замене оборудования стоимостью € 200, 000 • Простой производства привел к потере прибыли в размере € 800. 000 • Паросепаратор с тех пор проверяют ежедневно, кроме того был установлен дополнительный

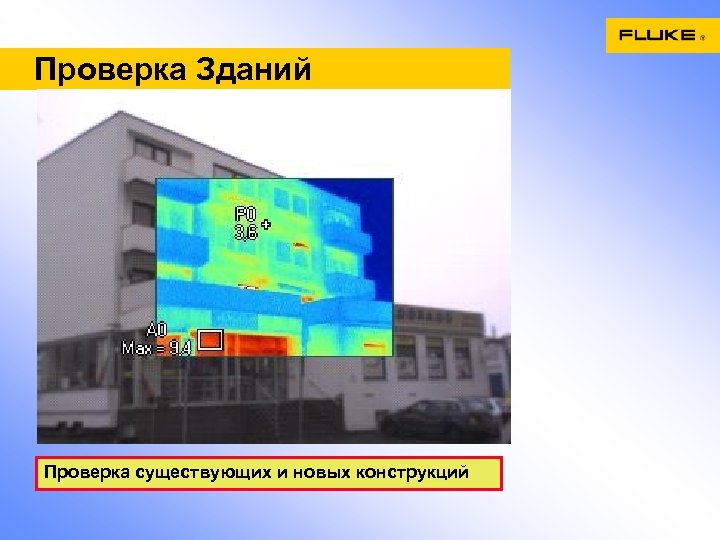

Проверка Зданий Проверка существующих и новых конструкций

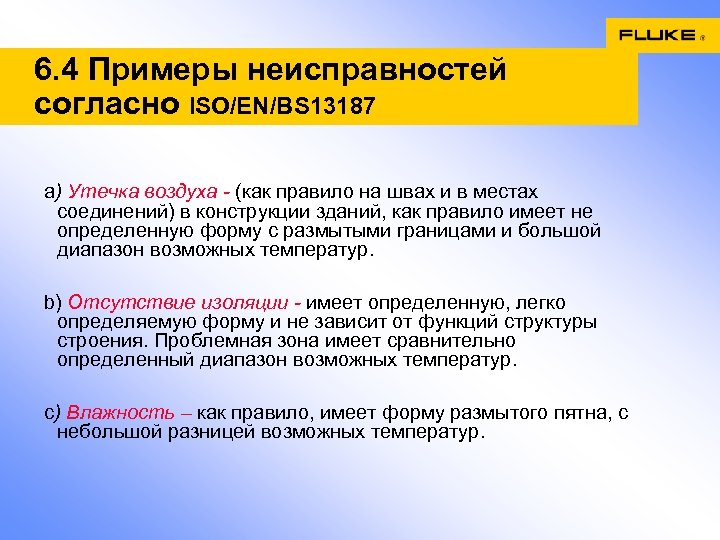

6. 4 Примеры неисправностей согласно ISO/EN/BS 13187 a) Утечка воздуха - (как правило на швах и в местах соединений) в конструкции зданий, как правило имеет не определенную форму с размытыми границами и большой диапазон возможных температур. b) Отсутствие изоляции - имеет определенную, легко определяемую форму и не зависит от функций структуры строения. Проблемная зона имеет сравнительно определенный диапазон возможных температур. c) Влажность – как правило, имеет форму размытого пятна, с небольшой разницей возможных температур.

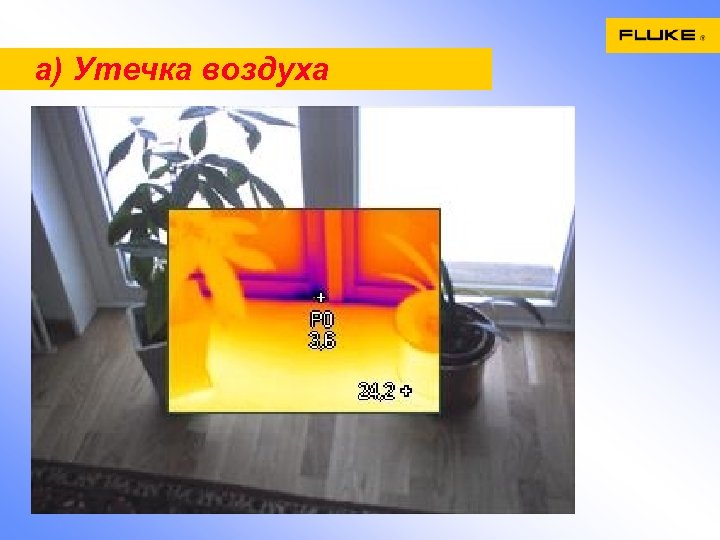

a) Утечка воздуха

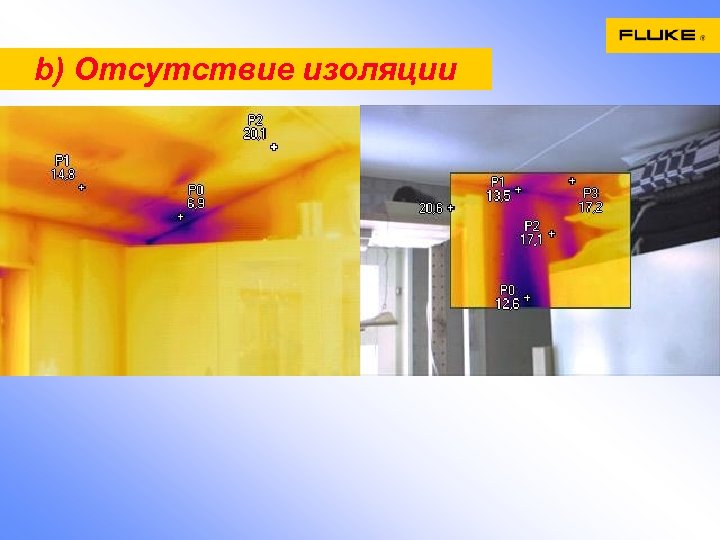

b) Отсутствие изоляции

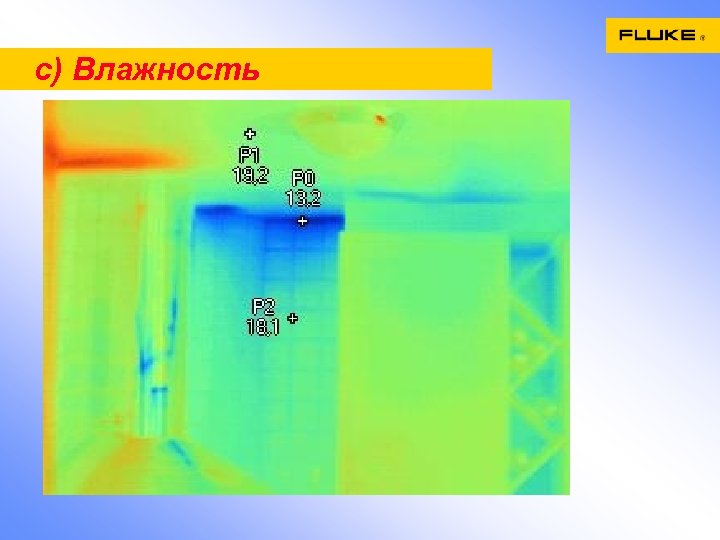

c) Влажность

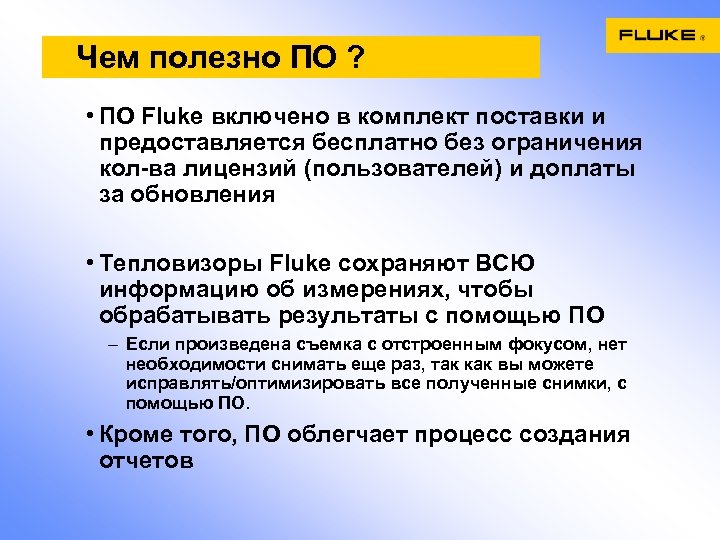

Чем полезно ПО ? • ПО Fluke включено в комплект поставки и предоставляется бесплатно без ограничения кол-ва лицензий (пользователей) и доплаты за обновления • Тепловизоры Fluke сохраняют ВСЮ информацию об измерениях, чтобы обрабатывать результаты с помощью ПО – Если произведена съемка с отстроенным фокусом, нет необходимости снимать еще раз, так как вы можете исправлять/оптимизировать все полученные снимки, с помощью ПО. • Кроме того, ПО облегчает процесс создания отчетов

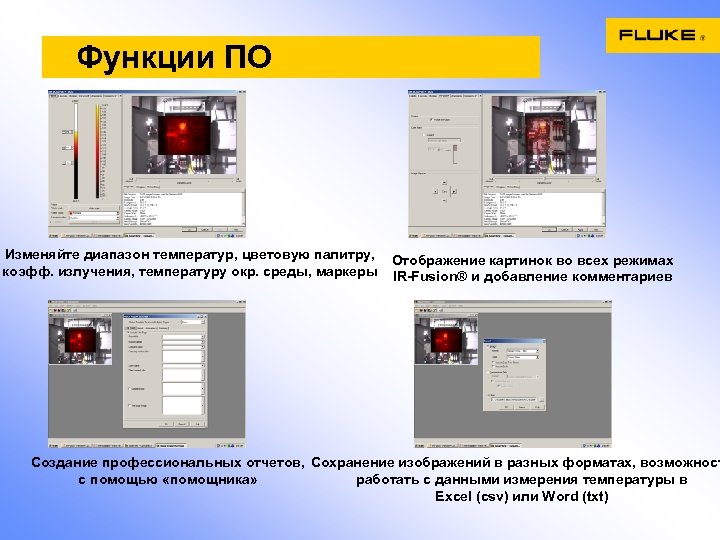

Функции ПО Изменяйте диапазон температур, цветовую палитру, Отображение картинок во всех режимах коэфф. излучения, температуру окр. среды, маркеры IR-Fusion® и добавление комментариев Создание профессиональных отчетов, Сохранение изображений в разных форматах, возможност с помощью «помощника» работать с данными измерения температуры в Excel (csv) или Word (txt)

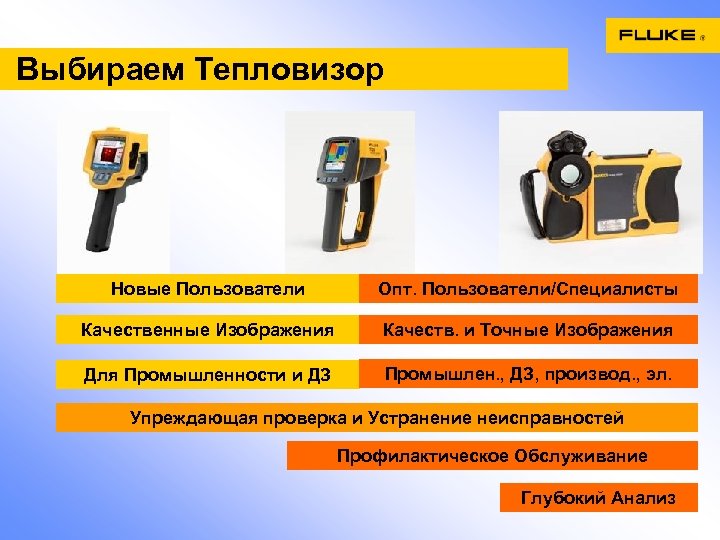

Выбираем Тепловизор Новые Пользователи Опт. Пользователи/Специалисты Качественные Изображения Качеств. и Точные Изображения Для Промышленности и ДЗ Промышлен. , ДЗ, производ. , эл. Упреждающая проверка и Устранение неисправностей Профилактическое Обслуживание Глубокий Анализ

Новые Тепловизоры Fluke Ti(R) Одна база – 4 разных прибора

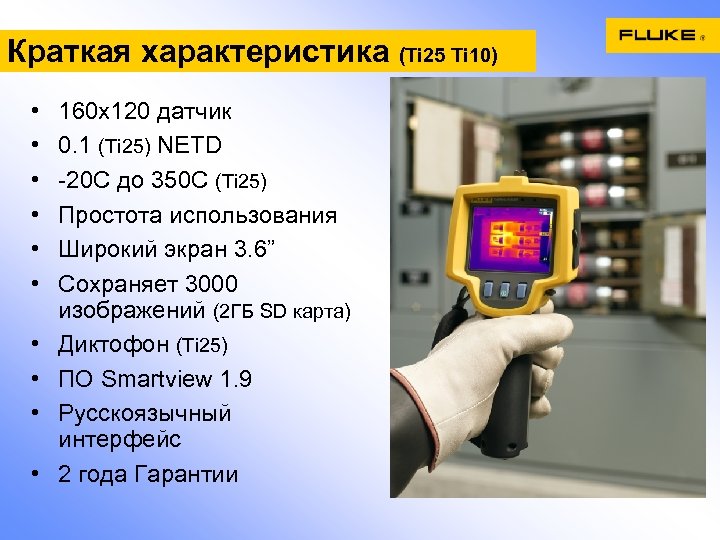

Краткая характеристика (Ti 25 Ti 10) • • • 160 x 120 датчик 0. 1 (Ti 25) NETD -20 C до 350 C (Ti 25) Простота использования Широкий экран 3. 6” Сохраняет 3000 изображений (2 ГБ SD карта) Диктофон (Ti 25) ПО Smartview 1. 9 Русскоязычный интерфейс 2 года Гарантии

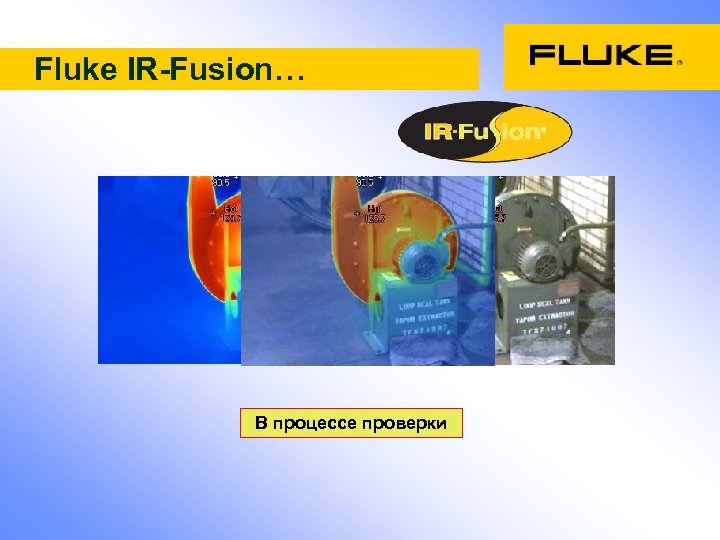

Fluke IR-Fusion… В процессе проверки

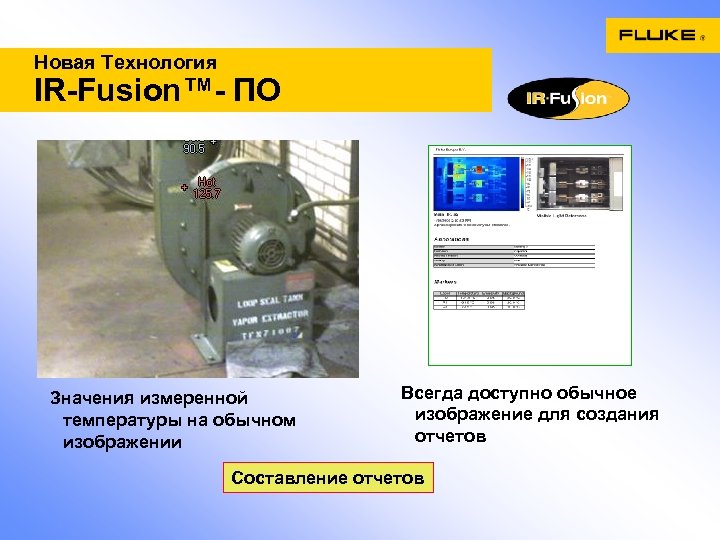

Новая Технология IR-Fusion™- ПО Значения измеренной температуры на обычном изображении Всегда доступно обычное изображение для создания отчетов Составление отчетов

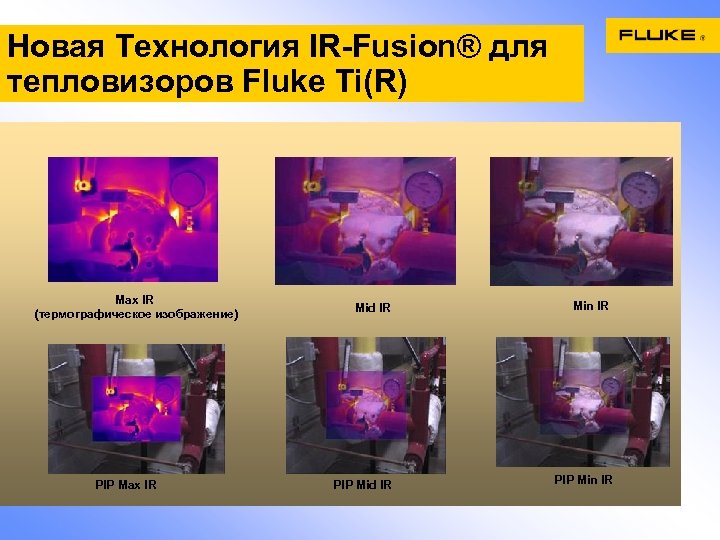

Новая Технология IR-Fusion® для тепловизоров Fluke Ti(R) Max IR (термографическое изображение) PIP Max IR Mid IR PIP Mid IR Min IR PIP Min IR

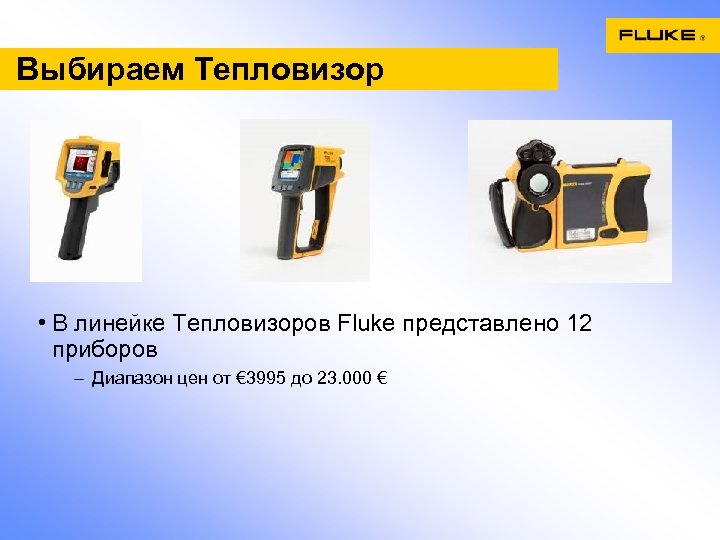

Выбираем Тепловизор • В линейке Тепловизоров Fluke представлено 12 приборов – Диапазон цен от € 3995 до 23. 000 €

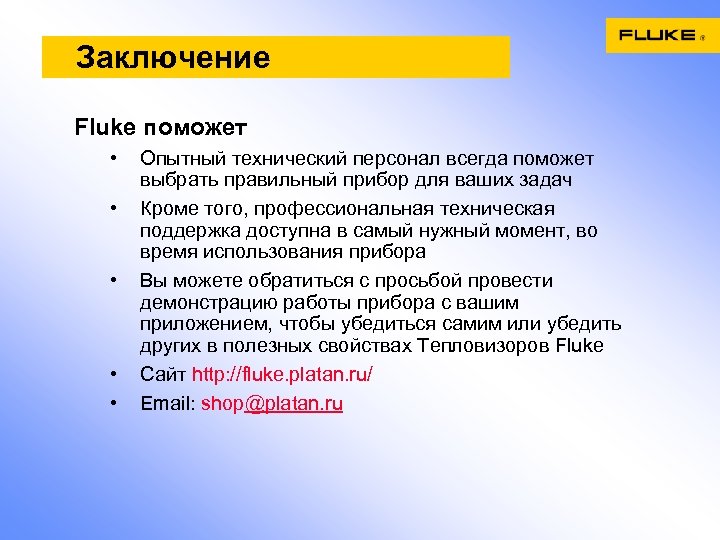

Заключение Fluke поможет • • • Опытный технический персонал всегда поможет выбрать правильный прибор для ваших задач Кроме того, профессиональная техническая поддержка доступна в самый нужный момент, во время использования прибора Вы можете обратиться с просьбой провести демонстрацию работы прибора с вашим приложением, чтобы убедиться самим или убедить других в полезных свойствах Тепловизоров Fluke Сайт http: //fluke. platan. ru/ Email: shop@platan. ru

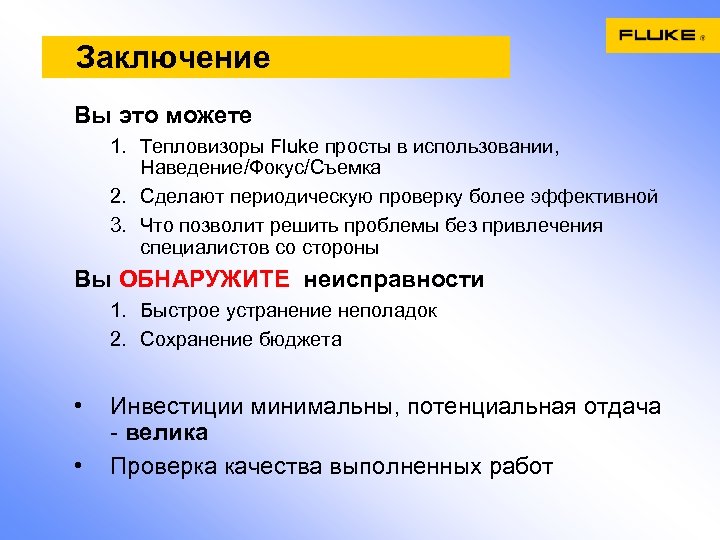

Заключение Вы это можете 1. Тепловизоры Fluke просты в использовании, Наведение/Фокус/Съемка 2. Сделают периодическую проверку более эффективной 3. Что позволит решить проблемы без привлечения специалистов со стороны Вы ОБНАРУЖИТЕ неисправности 1. Быстрое устранение неполадок 2. Сохранение бюджета • • Инвестиции минимальны, потенциальная отдача - велика Проверка качества выполненных работ
