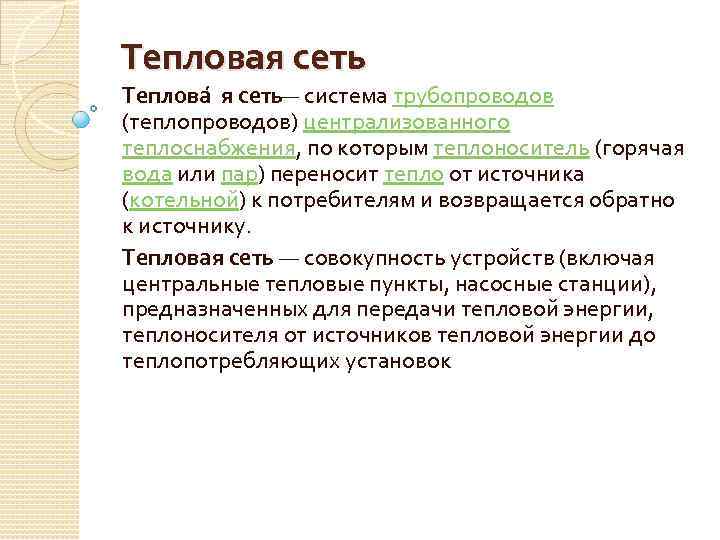

Тепловая сеть Теплова я сеть — система трубопроводов (теплопроводов) централизованного теплоснабжения, по которым теплоноситель (горячая вода или пар) переносит тепло от источника (котельной) к потребителям и возвращается обратно к источнику. Тепловая сеть — совокупность устройств (включая центральные тепловые пункты, насосные станции), предназначенных для передачи тепловой энергии, теплоносителя от источников тепловой энергии до теплопотребляющих установок
Назначение и классификация тепловых сетей. Назначение тепловых сетей - соединение источников тепла с местами его потребления. Наружными тепловыми сетями (при централизованном теплоснабжении) называют сети, соединяющие источник тепла с пунктами, распределяющими тепло, в отличие от теплопроводов, прокладываемых внутри зданий и называемых теплопроводами внутренней разводки. Наружные тепловые сети прокладывают, как правило, в земле (в проходных, полупроходных и непроходных каналах, бесканально), открыто (на кронштейнах по стенам строений, на бетонных, железобетонных и металлических опорах, на отдельных конструкциях мостов при переходах через железнодорожные пути и водные преграды). Тепловые сети, проходящие по подвалам или по техническим подпольям, т. е. внутри зданий, именуются также наружными сетями, поскольку соединяют, как указывалось выше, источник тепла с тепловыми пунктами, в которых устанавливаются элеваторные и тепловые узлы, подогреватели и прочие устройства, распределяющие тепло.

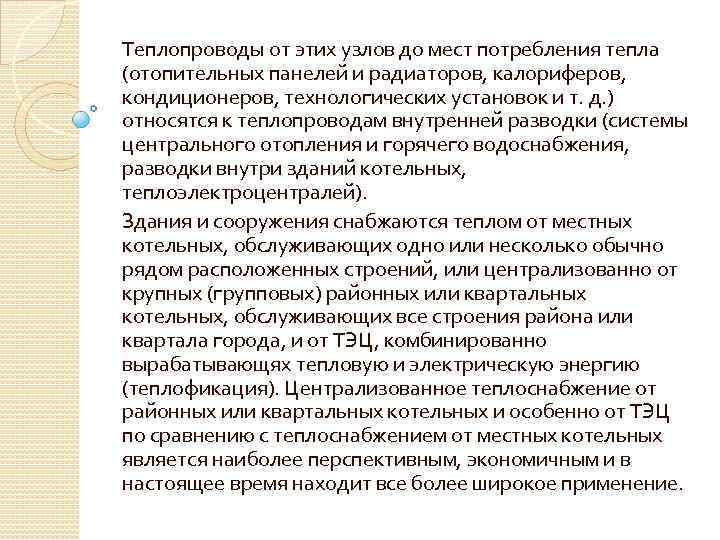

Теплопроводы от этих узлов до мест потребления тепла (отопительных панелей и радиаторов, калориферов, кондиционеров, технологических установок и т. д. ) относятся к теплопроводам внутренней разводки (системы центрального отопления и горячего водоснабжения, разводки внутри зданий котельных, теплоэлектроцентралей). Здания и сооружения снабжаются теплом от местных котельных, обслуживающих одно или несколько обычно рядом расположенных строений, или централизованно от крупных (групповых) районных или квартальных котельных, обслуживающих все строения района или квартала города, и от ТЭЦ, комбинированно вырабатывающях тепловую и электрическую энергию (теплофикация). Централизованное теплоснабжение от районных или квартальных котельных и особенно от ТЭЦ по сравнению с теплоснабжением от местных котельных является наиболее перспективным, экономичным и в настоящее время находит все более широкое применение.

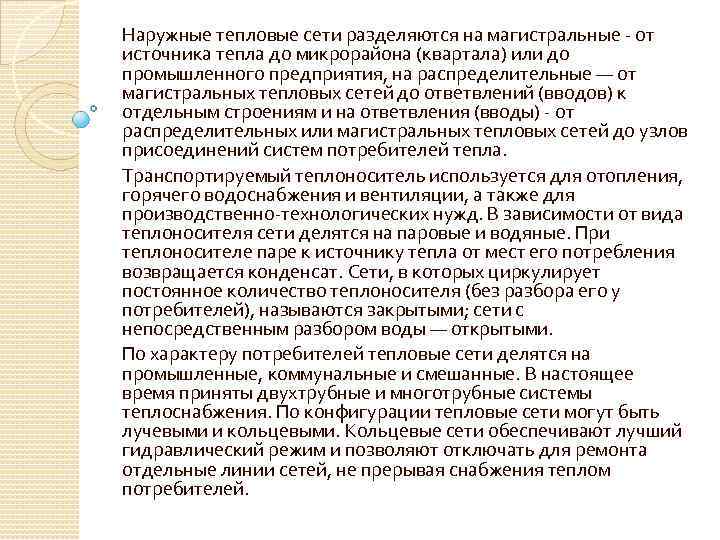

Наружные тепловые сети разделяются на магистральные - от источника тепла до микрорайона (квартала) или до промышленного предприятия, на распределительные — от магистральных тепловых сетей до ответвлений (вводов) к отдельным строениям и на ответвления (вводы) - от распределительных или магистральных тепловых сетей до узлов присоединений систем потребителей тепла. Транспортируемый теплоноситель используется для отопления, горячего водоснабжения и вентиляции, а также для производственно-технологических нужд. В зависимости от вида теплоносителя сети делятся на паровые и водяные. При теплоносителе паре к источнику тепла от мест его потребления возвращается конденсат. Сети, в которых циркулирует постоянное количество теплоносителя (без разбора его у потребителей), называются закрытыми; сети с непосредственным разбором воды — открытыми. По характеру потребителей тепловые сети делятся на промышленные, коммунальные и смешанные. В настоящее время приняты двухтрубные и многотрубные системы теплоснабжения. По конфигурации тепловые сети могут быть лучевыми и кольцевыми. Кольцевые сети обеспечивают лучший гидравлический режим и позволяют отключать для ремонта отдельные линии сетей, не прерывая снабжения теплом потребителей.
