Теплопотери зданий Не более 6 % жилых зданий

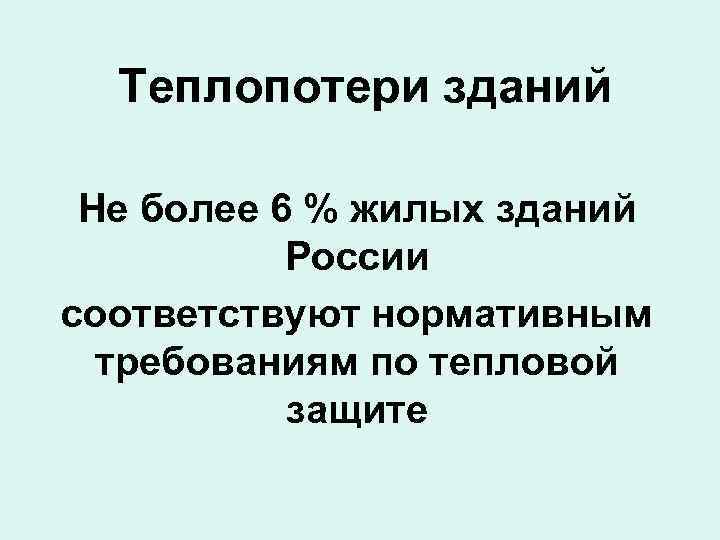

Теплопотери зданий Не более 6 % жилых зданий России соответствуют нормативным требованиям по тепловой защите

Распределение теплопотерь панельных зданий • 1 -трансмиссионные теплопотери; 2 - теплопотери, связанные с инфильтрацией и вентиляцией; 3 - горячее водоснабжение; 4 – прочие

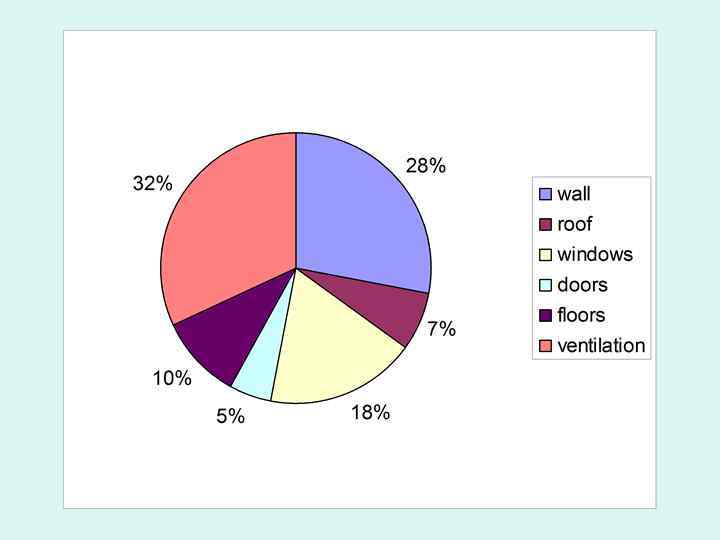

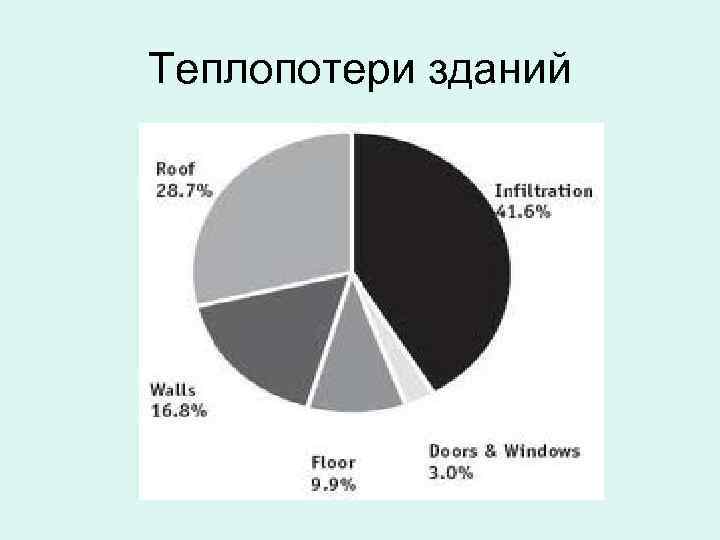

Теплопотери зданий

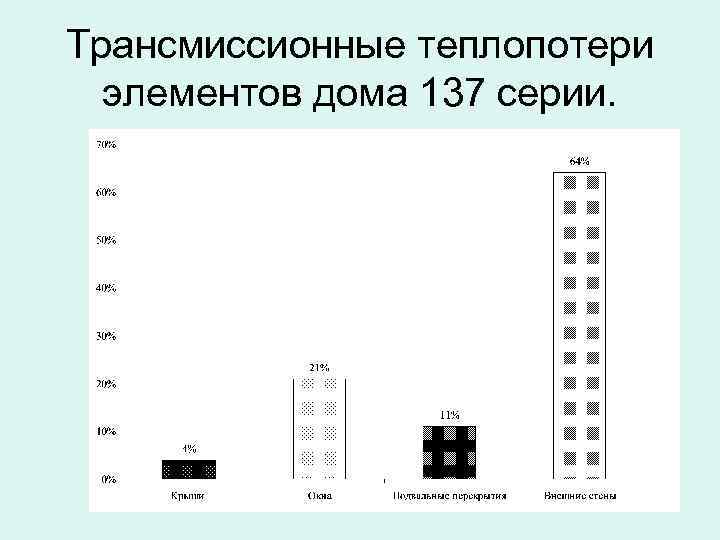

Трансмиссионные теплопотери элементов дома 137 серии.

Нормирование теплоизоляции 1990 г. (при ср=0, 05 Вт/м 2 К)

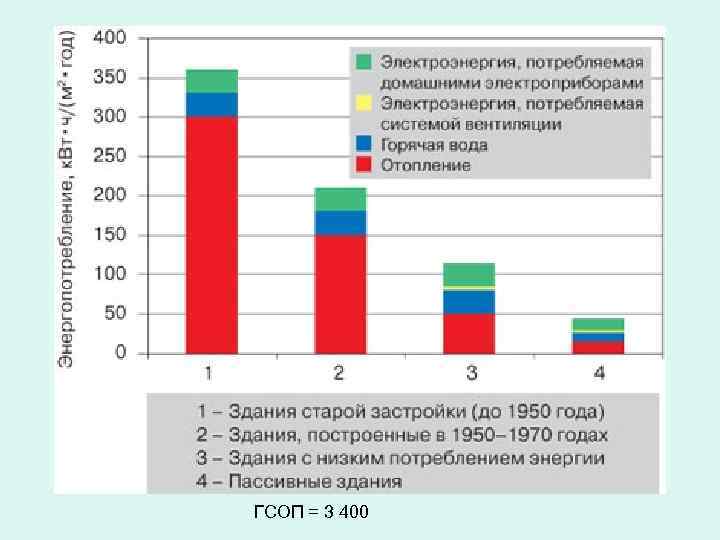

ГСОП = 3 400

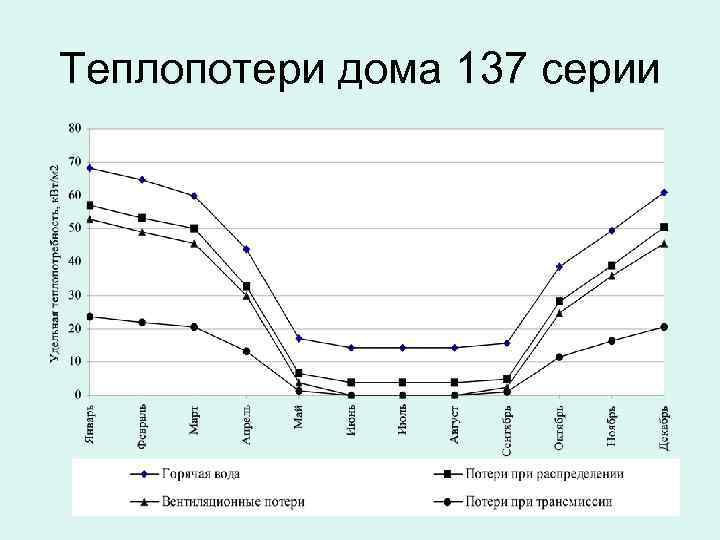

Теплопотери дома 137 серии

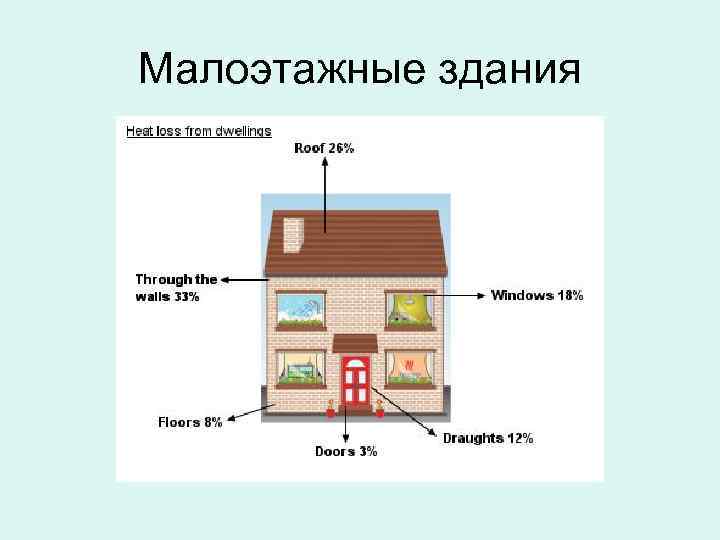

Малоэтажные здания

Теплопотери зданий здания 1 -3 этажа 4 -12 этажей Вентиляция Стены 16 32 30 28 Кровля Окна Подвал 27 14 13 7 23 10

Расчет теплопотерь здания • Теплопотери здания прямо пропорциональны удельной отопительной характеристике q: q = k / R, Вт/м 3 × C°, R — интегральное термическое сопротивление ограждений, C° × м 2/Вт, k — коэффициент компактности здания; k = F/ V; [1/м], F — общая площадь внешних ограждающих конструкций, м 2; V — объем здания, м 3.

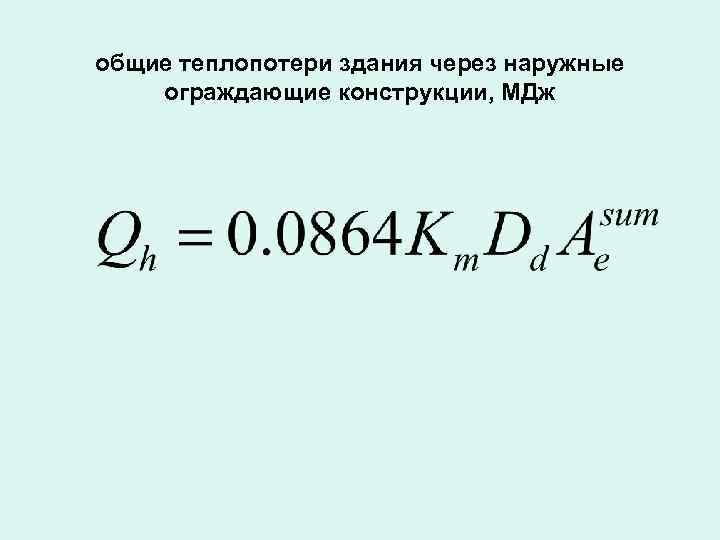

общие теплопотери здания через наружные ограждающие конструкции, МДж

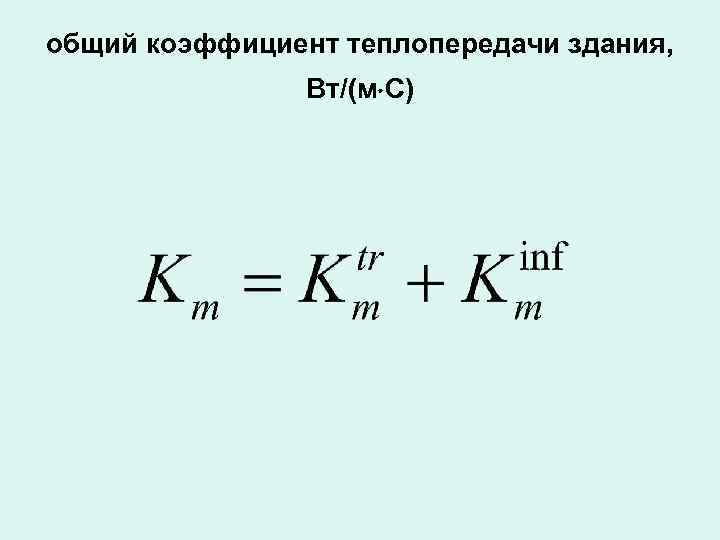

общий коэффициент теплопередачи здания, Вт/(м С)

приведенный трансмиссионный коэффициент теплопередачи здания, Вт/(м С):

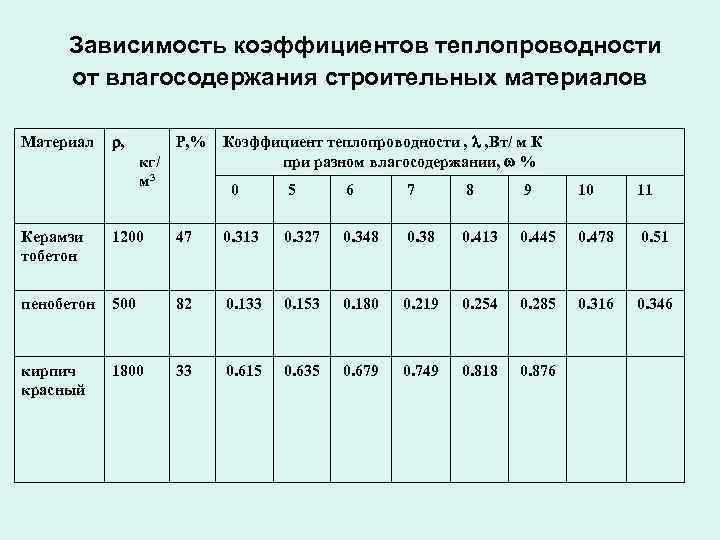

Зависимость коэффициентов теплопроводности от влагосодержания строительных материалов Материал , Р, % кг/ м 3 Коэффициент теплопроводности , , Вт/ м К при разном влагосодержании, % 0 5 6 7 8 9 10 11 Керамзи тобетон 1200 47 0. 313 0. 327 0. 348 0. 38 0. 413 0. 445 0. 478 0. 51 пенобетон 500 82 0. 133 0. 153 0. 180 0. 219 0. 254 0. 285 0. 316 0. 346 кирпич красный 1800 33 0. 615 0. 635 0. 679 0. 749 0. 818 0. 876

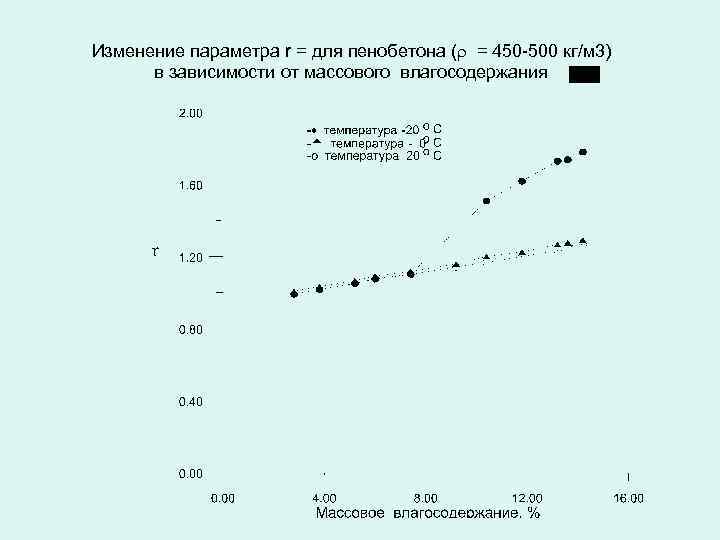

Изменение параметра r = для пенобетона ( = 450 -500 кг/м 3) в зависимости от массового влагосодержания

коэффициент теплопередачи

приведенный инфильтрационный (условный) коэффициент теплопередачи здания, Вт/(кв. м град С):

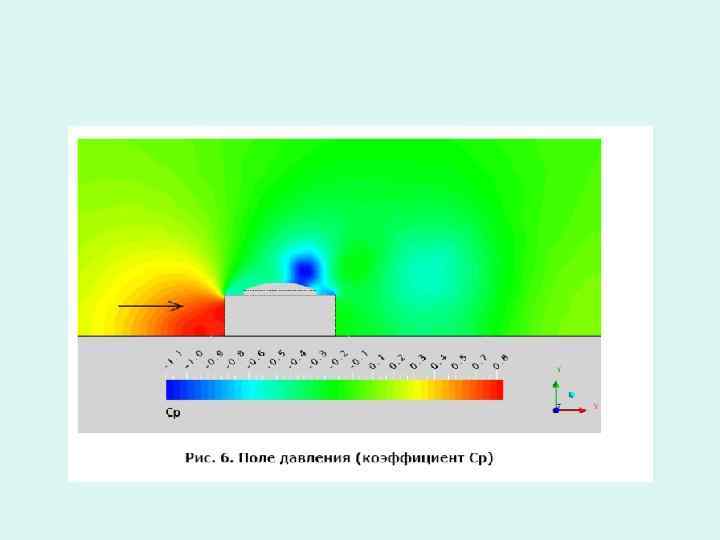

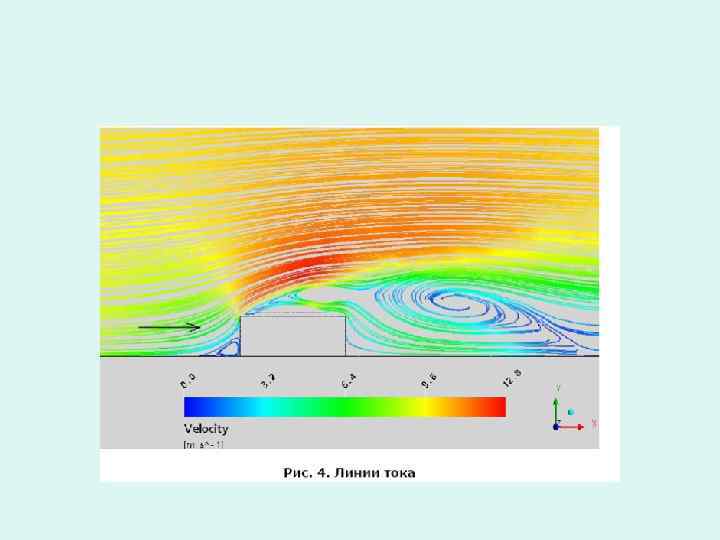

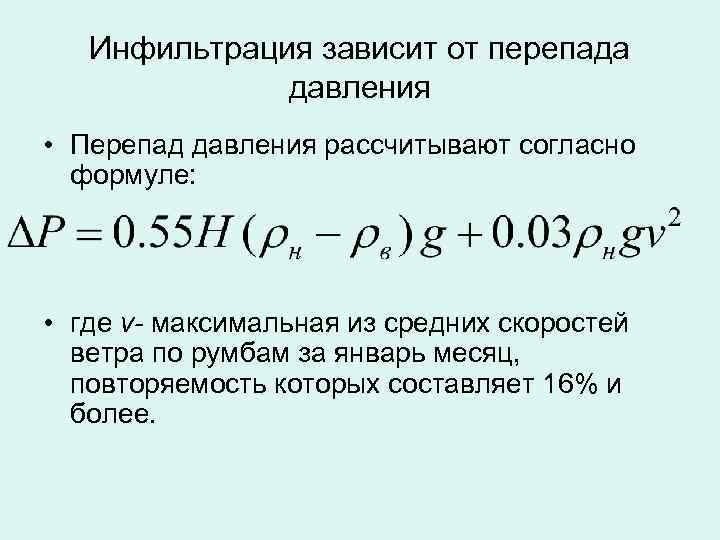

Инфильтрация зависит от перепада давления • Перепад давления рассчитывают согласно формуле: • где v- максимальная из средних скоростей ветра по румбам за январь месяц, повторяемость которых составляет 16% и более.

Старый жилой фонд Сопротивление теплопередаче 0. 76 -0. 98 град м 2 /Вт трансмиссионные теплопотери через наружные стены панельных зданий составляют порядка 60% от общих теплопотерь здания

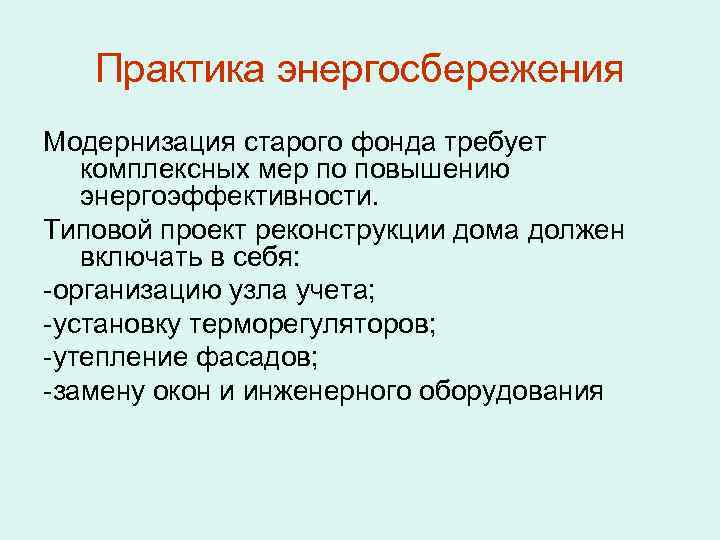

Практика энергосбережения Модернизация старого фонда требует комплексных мер по повышению энергоэффективности. Типовой проект реконструкции дома должен включать в себя: -организацию узла учета; -установку терморегуляторов; -утепление фасадов; -замену окон и инженерного оборудования

Сравнение расчетных и фактических значений сопротивления теплопередаче наружных стен Серия Расчетные величины, СНи. П 23 -02 -2003 Фактические значения Сопротивлен ие теплопереда че R, К м 2 /Вт Удельные теплопотери Вт/м 2 R, К м 2 /Вт Удельные теплопотери, Вт/м 2 137 (керамзит) 0, 95 48 0. 82 56 600 (газобетон ) 1. 08 43 0. 87 52 Кирпичная кладка, 0. 55 м 0. 84 54 0. 76 58

Снижение теплопотребления зданий старого жилого фонда после утепления фасадов (модуль здания) Потребность в тепловой энергии, Серия здания До утепления фасадов После утепления фасадов Rф, К м 2 /Вт 137 (керамзит) 600 (газобетон ) Кирпичная кладка 504, 507 q R, К м 2 /Вт q 0. 82 56 3. 39 29 0. 87 52 3. 37 29 0. 76 58 3. 26 29

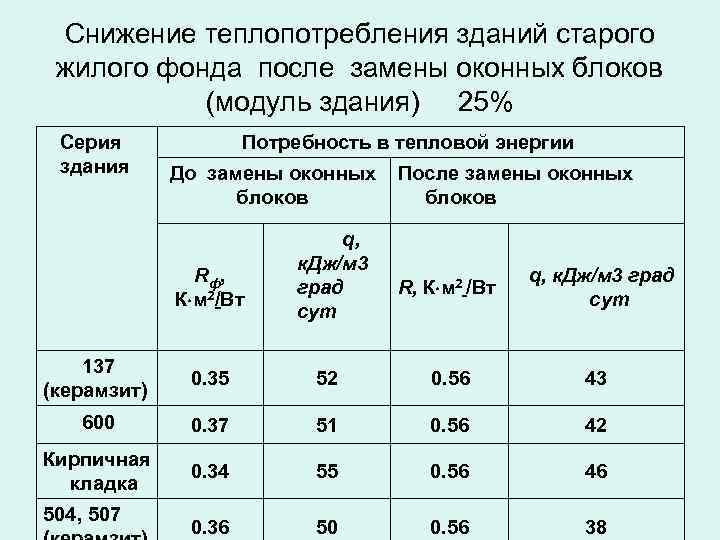

Снижение теплопотребления зданий старого жилого фонда после замены оконных блоков (модуль здания) 25% Серия здания Потребность в тепловой энергии До замены оконных блоков Rф, К м 2/Вт q, к. Дж/м 3 град сут После замены оконных блоков R, К м 2 /Вт q, к. Дж/м 3 град сут 137 (керамзит) 0. 35 52 0. 56 43 600 0. 37 51 0. 56 42 Кирпичная кладка 0. 34 55 0. 56 46 0. 36 50 0. 56 38 504, 507

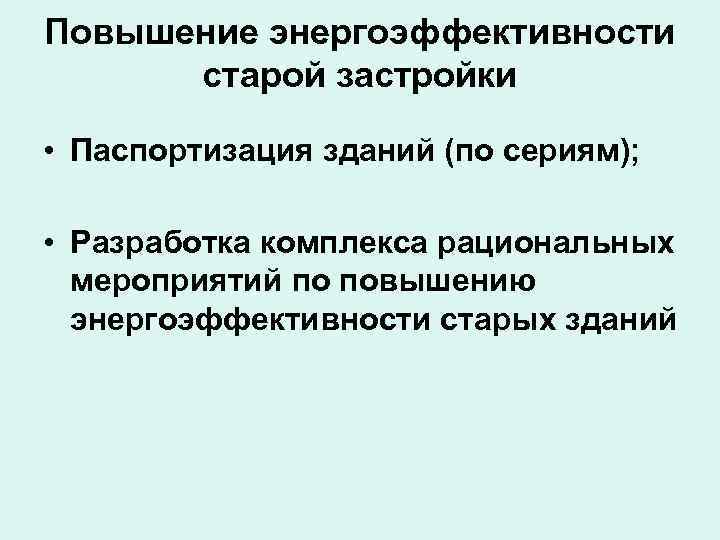

Повышение энергоэффективности старой застройки • Паспортизация зданий (по сериям); • Разработка комплекса рациональных мероприятий по повышению энергоэффективности старых зданий

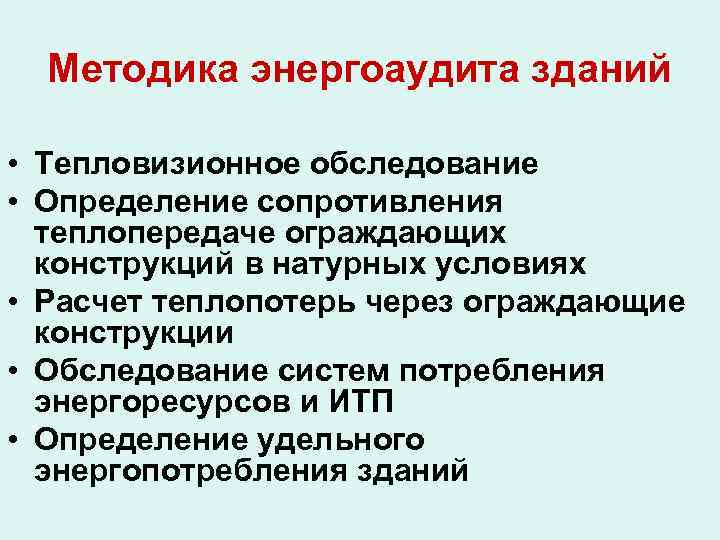

Методика энергоаудита зданий • Тепловизионное обследование • Определение сопротивления теплопередаче ограждающих конструкций в натурных условиях • Расчет теплопотерь через ограждающие конструкции • Обследование систем потребления энергоресурсов и ИТП • Определение удельного энергопотребления зданий

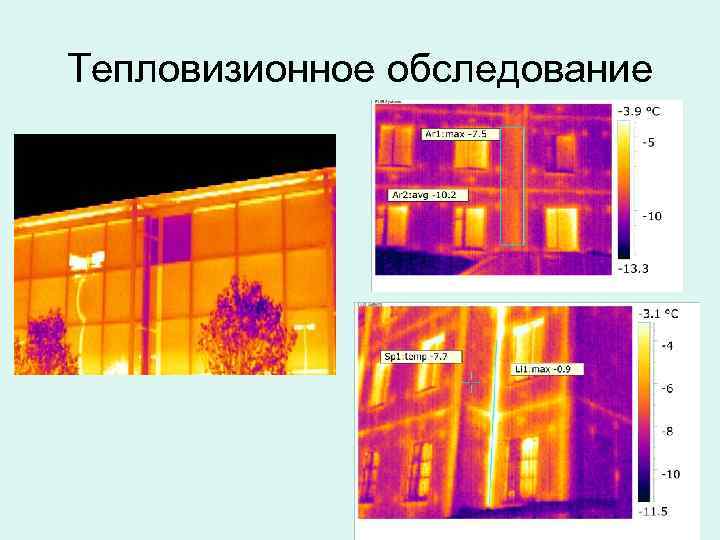

Тепловизионное обследование

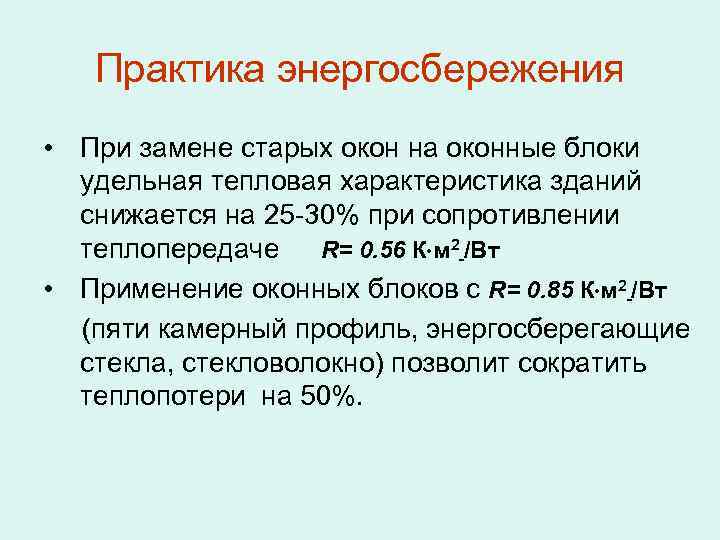

Практика энергосбережения • При замене старых окон на оконные блоки удельная тепловая характеристика зданий снижается на 25 -30% при сопротивлении теплопередаче R= 0. 56 К м 2 /Вт • Применение оконных блоков с R= 0. 85 К м 2 /Вт (пяти камерный профиль, энергосберегающие стекла, стекловолокно) позволит сократить теплопотери на 50%.

Практика энергосбережения • Другим важным направлением по повышению энергоэффективности ЖКХ является реконструкция отопительных и инженерных систем жилых зданий. • Нынешнее состояние централизованного теплоснабжения не дает возможности потребителю регулировать количество получаемого тепла. Требуется модернизация устаревшего оборудования котельных и тепловых пунктов, трубопроводов. • Модернизация инженерных систем здания позволит экономить 30 -40% ТЭР.

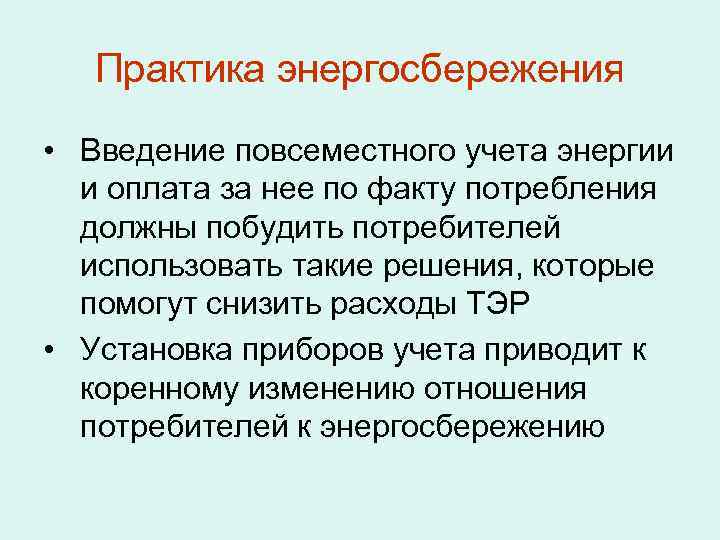

Практика энергосбережения • Введение повсеместного учета энергии и оплата за нее по факту потребления должны побудить потребителей использовать такие решения, которые помогут снизить расходы ТЭР • Установка приборов учета приводит к коренному изменению отношения потребителей к энергосбережению

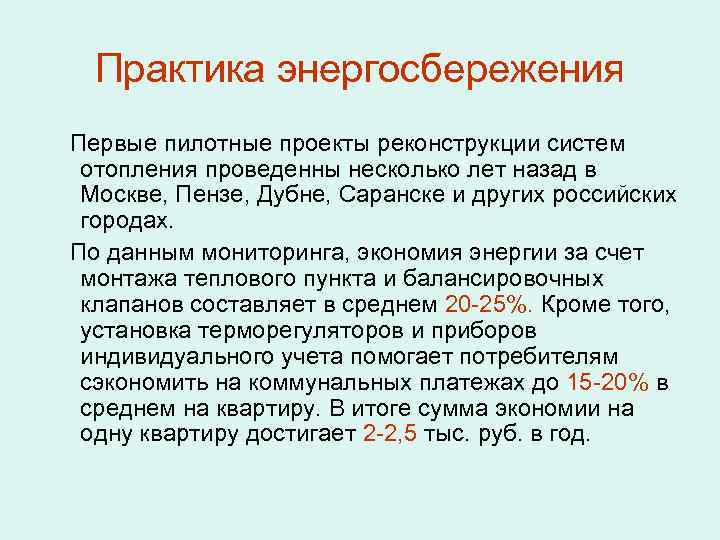

Практика энергосбережения Первые пилотные проекты реконструкции систем отопления проведенны несколько лет назад в Москве, Пензе, Дубне, Саранске и других российских городах. По данным мониторинга, экономия энергии за счет монтажа теплового пункта и балансировочных клапанов составляет в среднем 20 -25%. Кроме того, установка терморегуляторов и приборов индивидуального учета помогает потребителям сэкономить на коммунальных платежах до 15 -20% в среднем на квартиру. В итоге сумма экономии на одну квартиру достигает 2 -2, 5 тыс. руб. в год.
