Тепломассообменное оборудование предприятия Механико-технологический факультет Энергообеспечивание предприятий (140106) ОГТИ 2011 г
РЕКУПЕРАТИВНЫЕ ТЕПЛОООБМЕННЫЕ АППАРАТЫ ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ Выполнил Студент группы 08 -ЭОП Докашенко В. В.
Цель Познакомиться с различными теплообменными аппаратами периодического действия

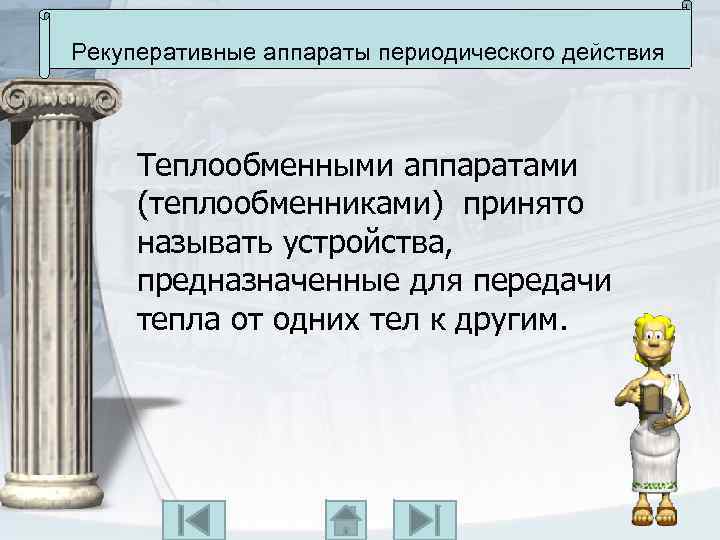

Рекуперативные аппараты периодического действия Теплообменными аппаратами (теплообменниками) принято называть устройства, предназначенные для передачи тепла от одних тел к другим.

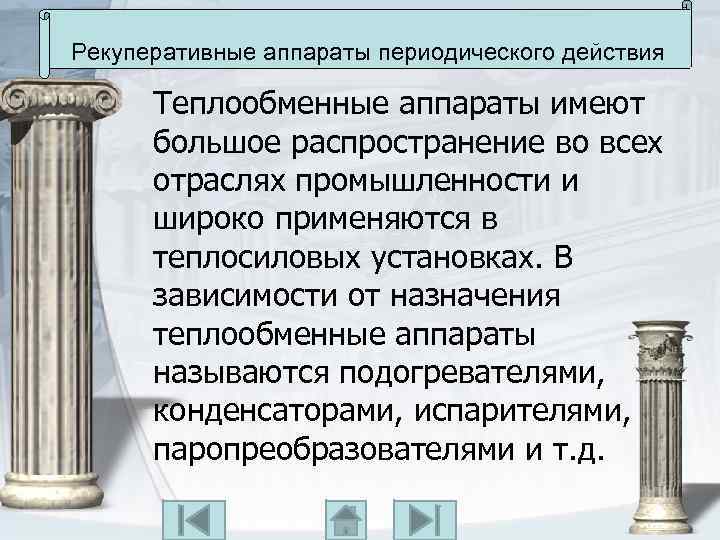

Рекуперативные аппараты периодического действия Теплообменные аппараты имеют большое распространение во всех отраслях промышленности и широко применяются в теплосиловых установках. В зависимости от назначения теплообменные аппараты называются подогревателями, конденсаторами, испарителями, паропреобразователями и т. д.

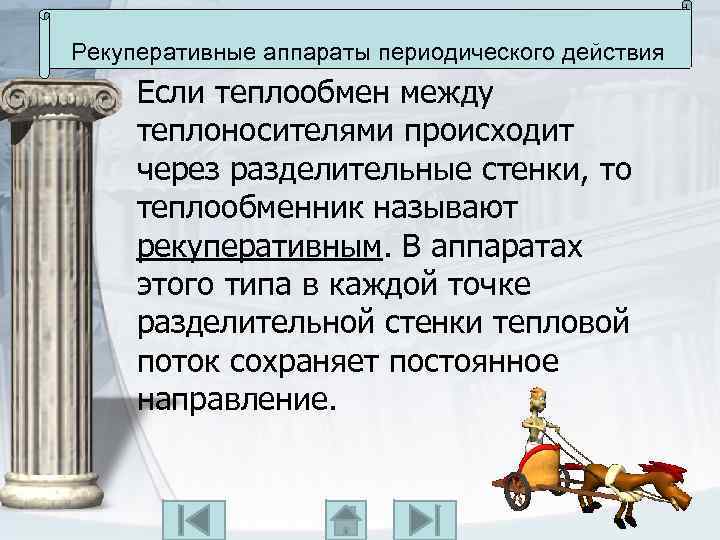

Рекуперативные аппараты периодического действия Если теплообмен между теплоносителями происходит через разделительные стенки, то теплообменник называют рекуперативным. В аппаратах этого типа в каждой точке разделительной стенки тепловой поток сохраняет постоянное направление.

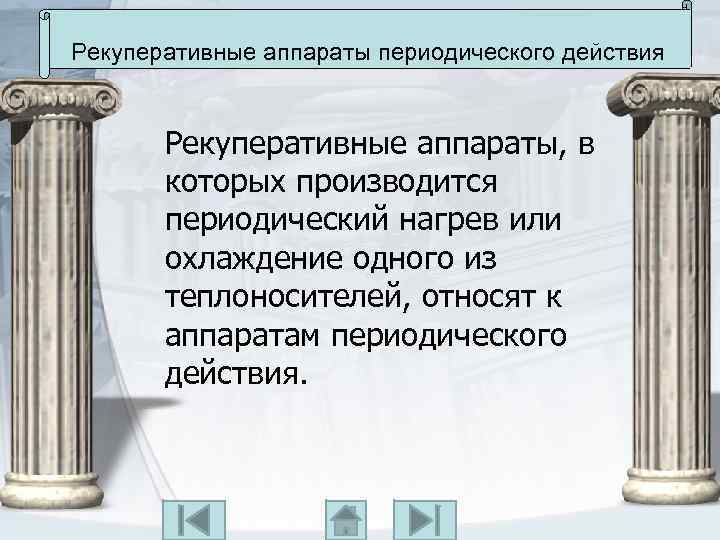

Рекуперативные аппараты периодического действия Рекуперативные аппараты, в которых производится периодический нагрев или охлаждение одного из теплоносителей, относят к аппаратам периодического действия.

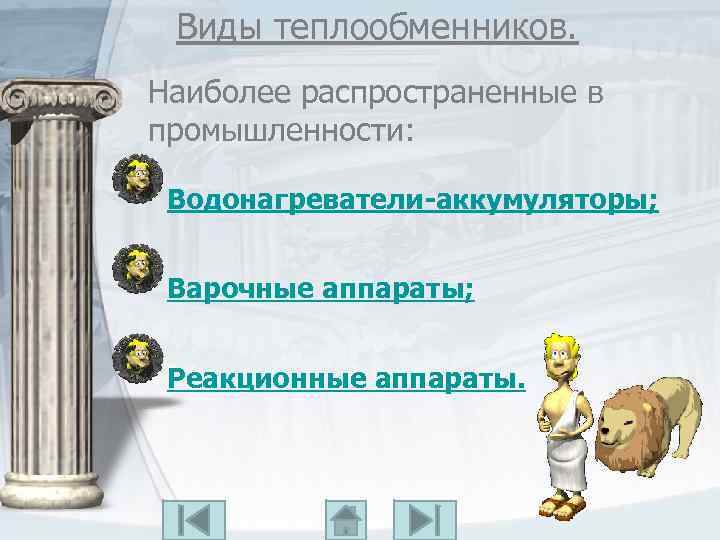

Виды теплообменников. Наиболее распространенные в промышленности: Водонагреватели-аккумуляторы; Варочные аппараты; Реакционные аппараты.

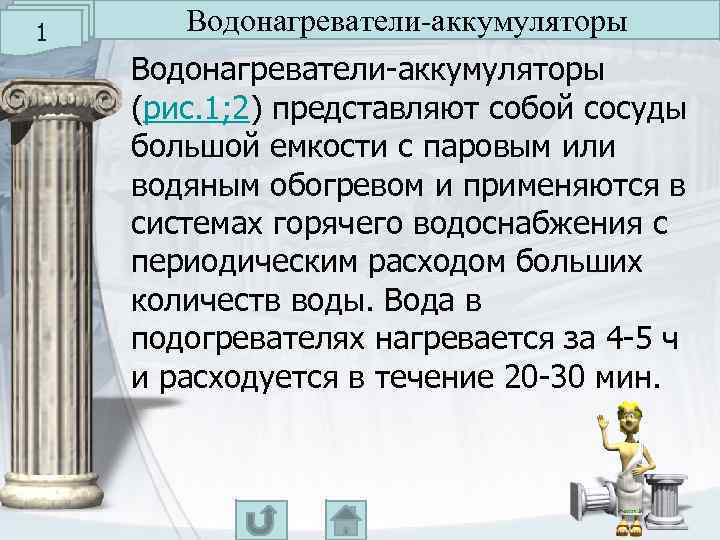

1 Водонагреватели-аккумуляторы (рис. 1; 2) представляют собой сосуды большой емкости с паровым или водяным обогревом и применяются в системах горячего водоснабжения с периодическим расходом больших количеств воды. Вода в подогревателях нагревается за 4 -5 ч и расходуется в течение 20 -30 мин.

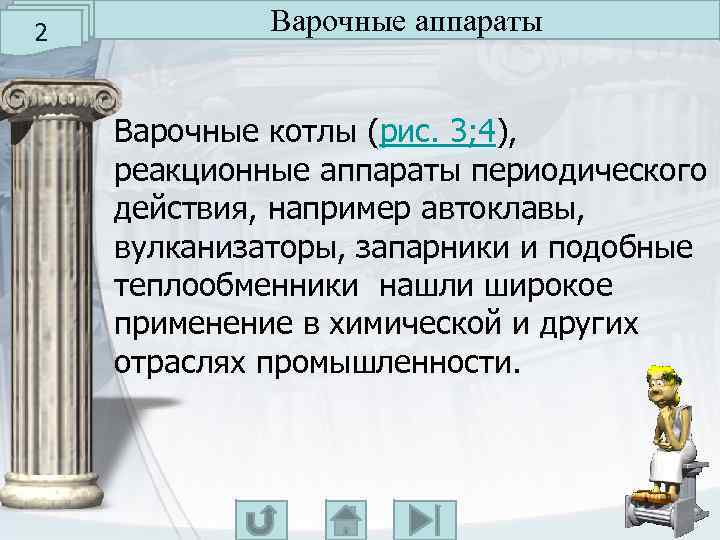

2 Варочные аппараты Варочные котлы (рис. 3; 4), реакционные аппараты периодического действия, например автоклавы, вулканизаторы, запарники и подобные теплообменники нашли широкое применение в химической и других отраслях промышленности.

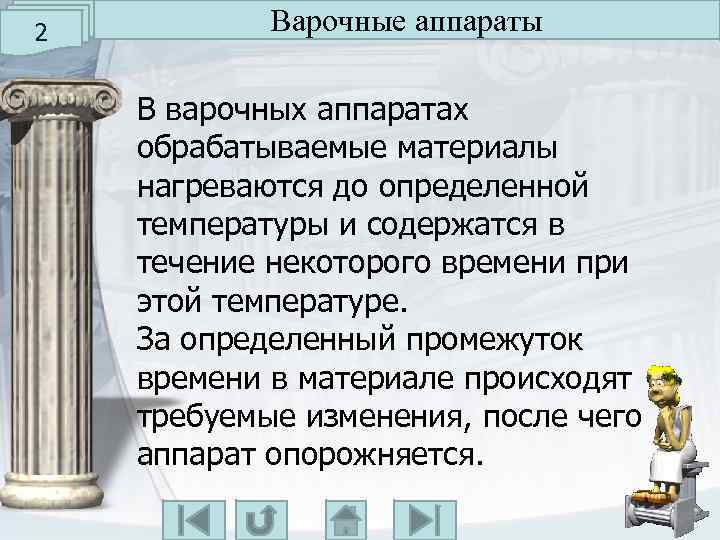

2 Варочные аппараты В варочных аппаратах обрабатываемые материалы нагреваются до определенной температуры и содержатся в течение некоторого времени при этой температуре. За определенный промежуток времени в материале происходят требуемые изменения, после чего аппарат опорожняется.

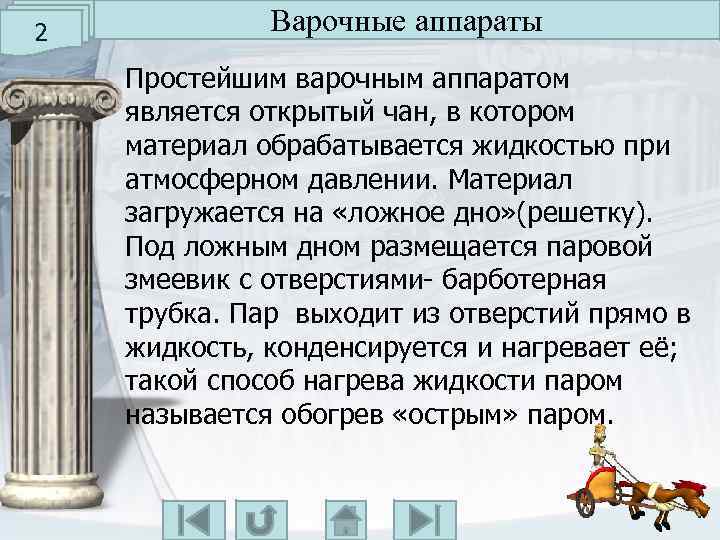

2 Варочные аппараты Простейшим варочным аппаратом является открытый чан, в котором материал обрабатывается жидкостью при атмосферном давлении. Материал загружается на «ложное дно» (решетку). Под ложным дном размещается паровой змеевик с отверстиями- барботерная трубка. Пар выходит из отверстий прямо в жидкость, конденсируется и нагревает её; такой способ нагрева жидкости паром называется обогрев «острым» паром.

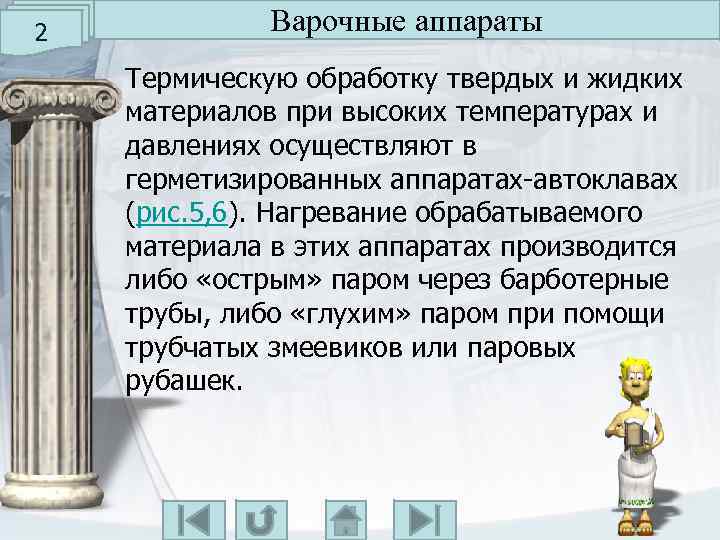

2 Варочные аппараты Термическую обработку твердых и жидких материалов при высоких температурах и давлениях осуществляют в герметизированных аппаратах-автоклавах (рис. 5, 6). Нагревание обрабатываемого материала в этих аппаратах производится либо «острым» паром через барботерные трубы, либо «глухим» паром при помощи трубчатых змеевиков или паровых рубашек.

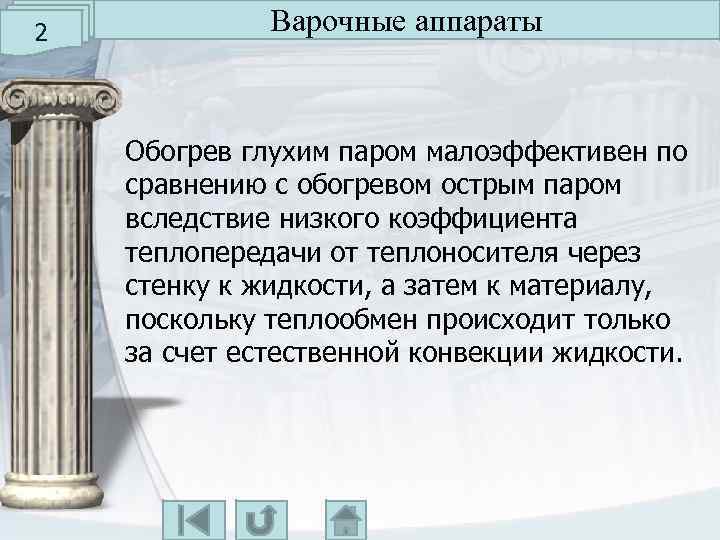

2 Варочные аппараты Обогрев глухим паром малоэффективен по сравнению с обогревом острым паром вследствие низкого коэффициента теплопередачи от теплоносителя через стенку к жидкости, а затем к материалу, поскольку теплообмен происходит только за счет естественной конвекции жидкости.
3 Реакционные аппараты периодического действия (рис. 7) применяют в основном для многоассортиментных и малотоннажных производств. Так же как и в варочных аппаратах обрабатываемые материалы нагреваются до определенной температуры и содержатся при этой температуре некоторое время, за которое в материале происходят необходимые изменения.

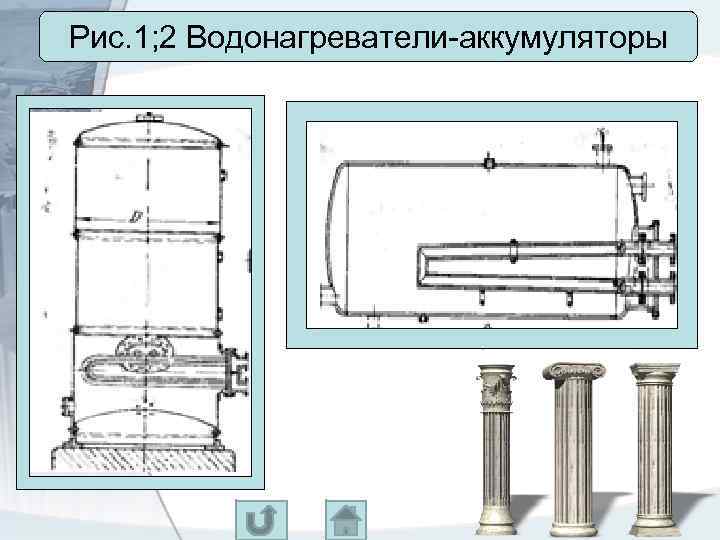

Рис. 1; 2 Водонагреватели-аккумуляторы

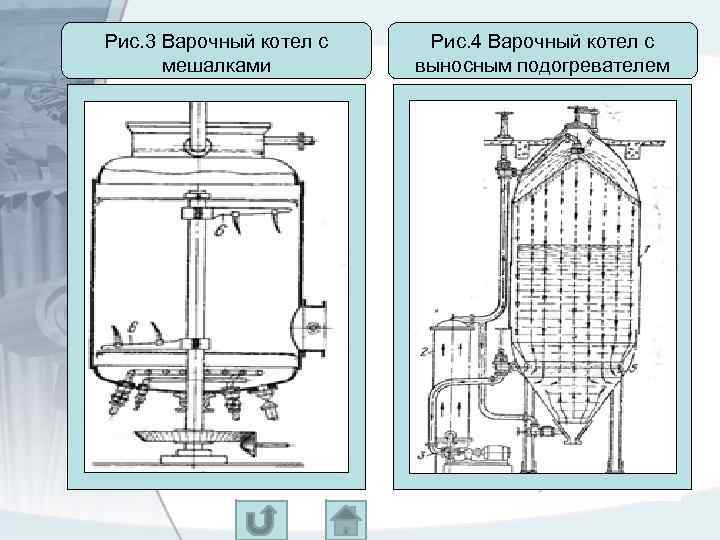

Рис. 3 Варочный котел с мешалками Рис. 4 Варочный котел с выносным подогревателем

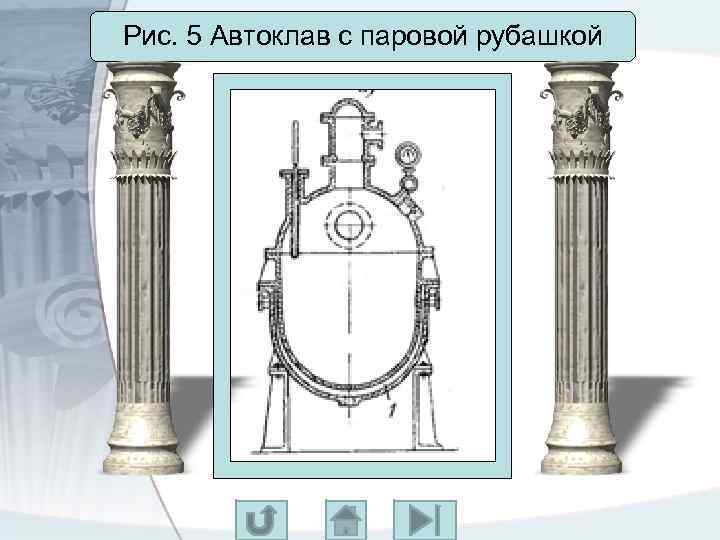

Рис. 5 Автоклав с паровой рубашкой

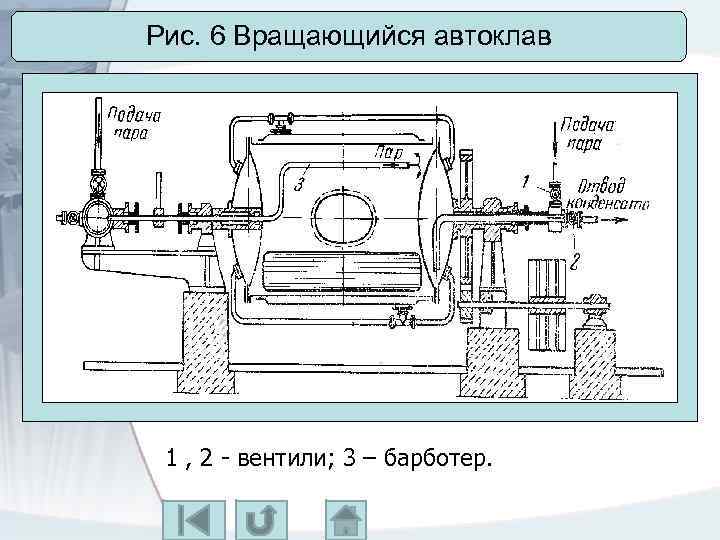

Рис. 6 Вращающийся автоклав 1 , 2 - вентили; 3 – барботер.
Рис. 7 Реакционный аппарат с паровой рубашкой 1 - корпус аппарата; 2 - рубашка; 3 - штуцера для ввода пара; 4 - штуцер для отвода конденсата.
КОНЕЦ
