ТЕОРИЯ ВОЛНОВЫХ ПРОЦЕССОВ Занятие 4 Поле

ТЕОРИЯ ВОЛНОВЫХ ПРОЦЕССОВ

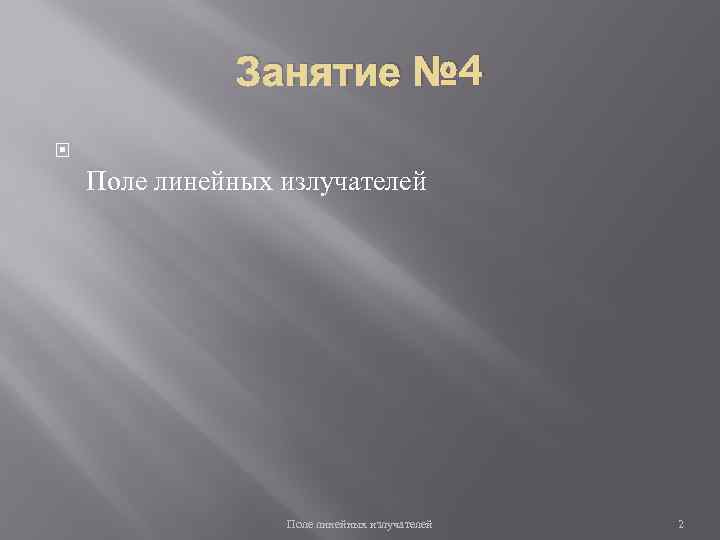

Занятие № 4 Поле линейных излучателей 2

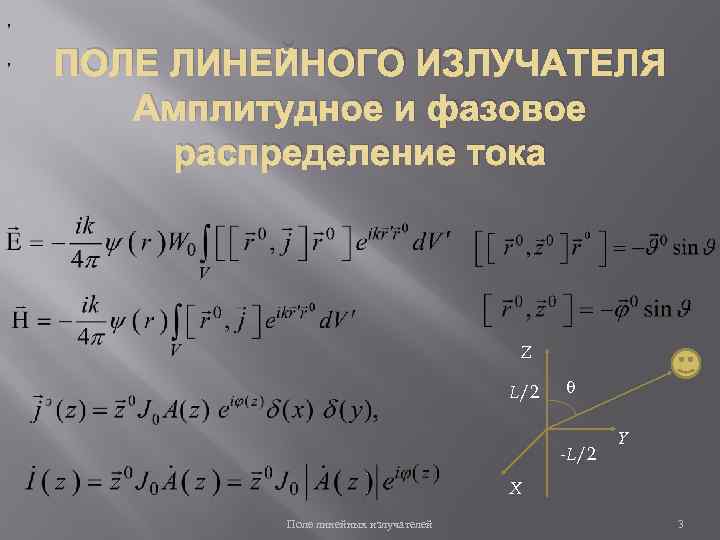

, , ПОЛЕ ЛИНЕЙНОГО ИЗЛУЧАТЕЛЯ Амплитудное и фазовое распределение тока Z L/2 q -L/2 Y X Поле линейных излучателей 3

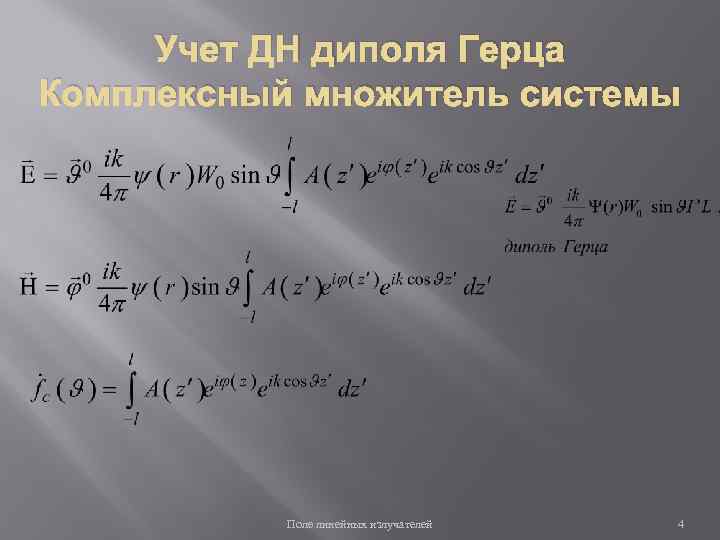

Учет ДН диполя Герца Комплексный множитель системы Поле линейных излучателей 4

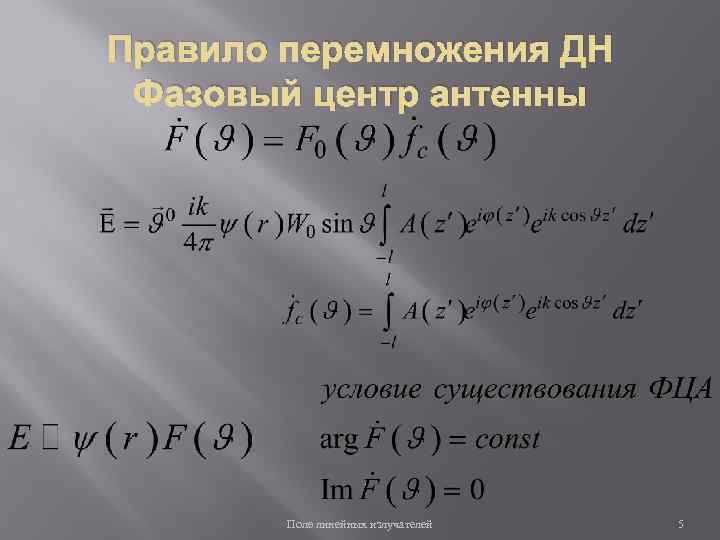

Правило перемножения ДН Фазовый центр антенны Поле линейных излучателей 5

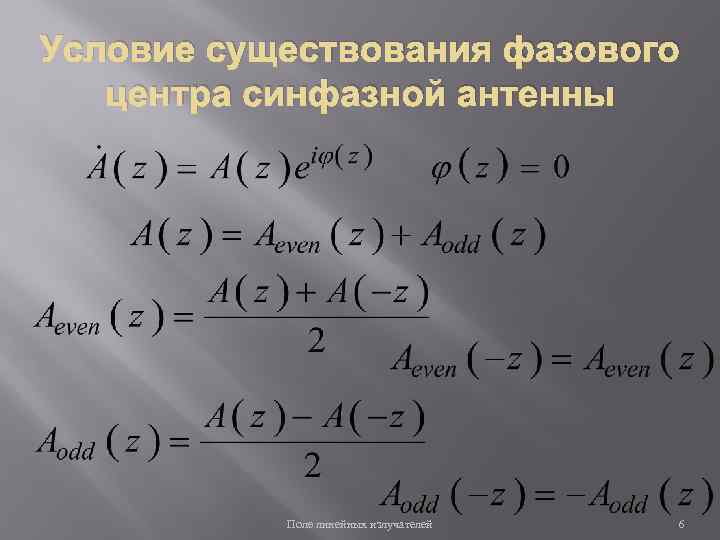

Условие существования фазового центра синфазной антенны Поле линейных излучателей 6

Условие существования фазового центра синфазной антенны II Поле линейных излучателей 7

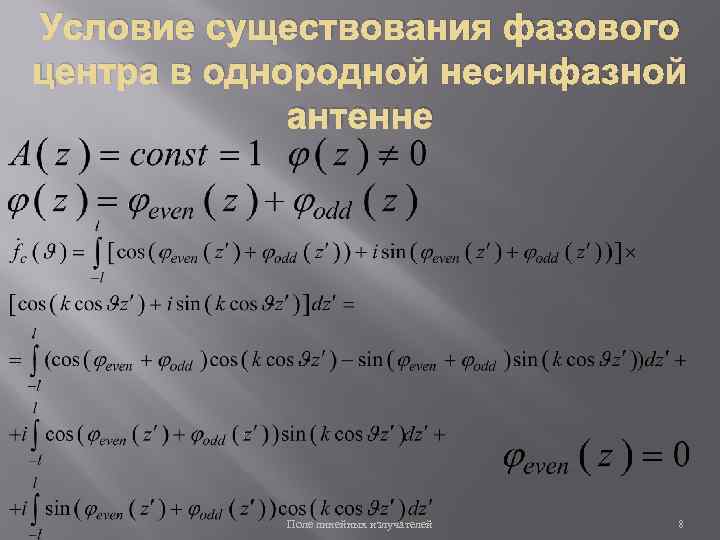

Условие существования фазового центра в однородной несинфазной антенне Поле линейных излучателей 8

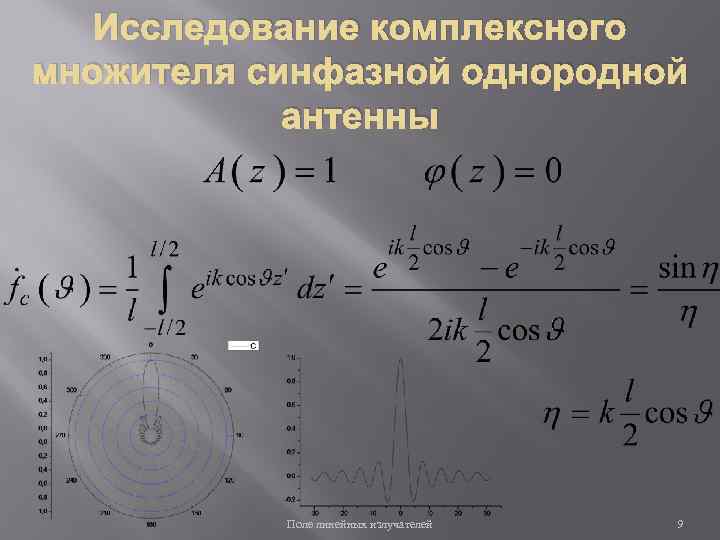

Исследование комплексного множителя синфазной однородной антенны Поле линейных излучателей 9

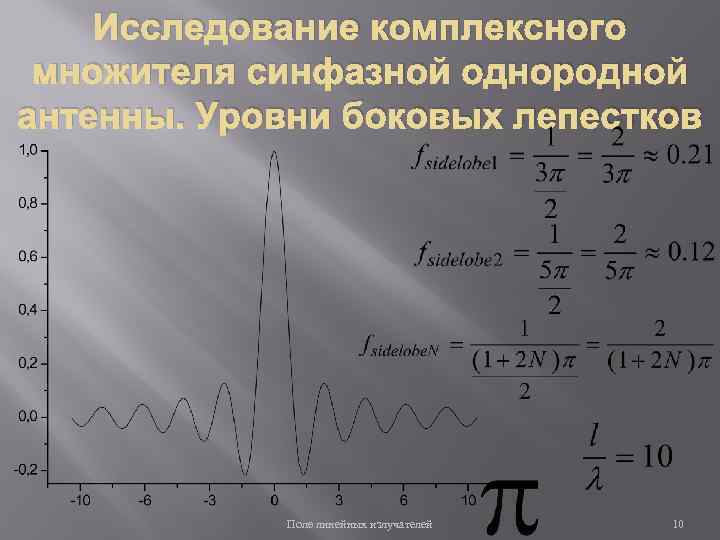

Исследование комплексного множителя синфазной однородной антенны. Уровни боковых лепестков Поле линейных излучателей 10

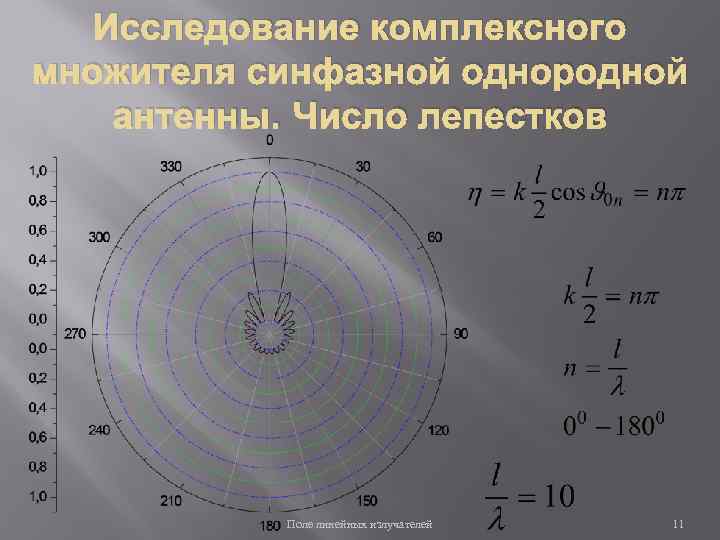

Исследование комплексного множителя синфазной однородной антенны. Число лепестков Поле линейных излучателей 11

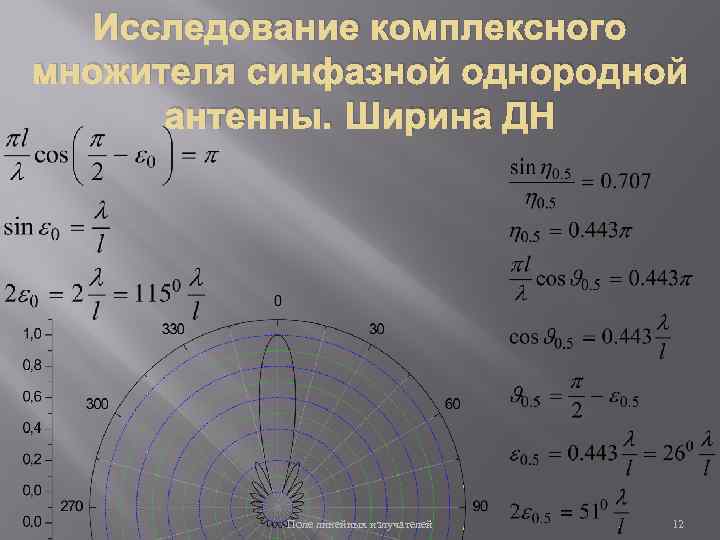

Исследование комплексного множителя синфазной однородной антенны. Ширина ДН Поле линейных излучателей 12

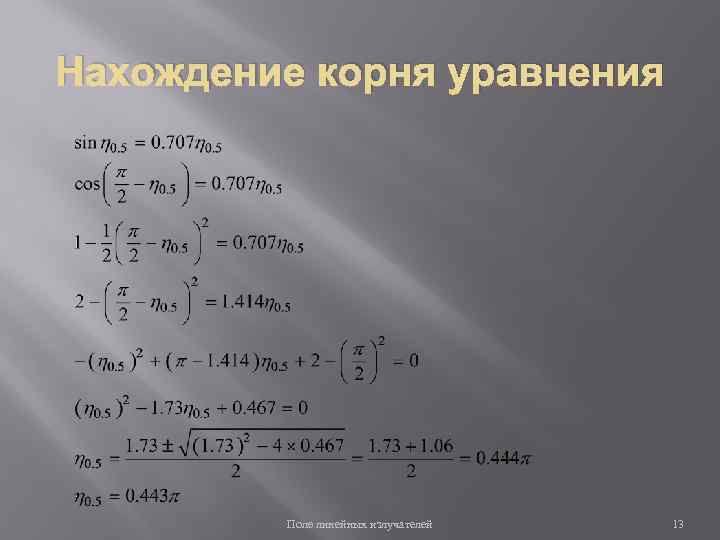

Нахождение корня уравнения Поле линейных излучателей 13
