Теория и расчет объемных компрессорных и расширительных машин

Теория и расчет объемных компрессорных и расширительных машин Холодильные компрессоры Конструкция объемных компрессоров часть 2 - Роторные компрессоры

Основные типы роторных холодильных компрессоров n Винтовые компрессоры - двухроторные - одновинтовые Спиральные компрессоры - вертикальные - горизонтальные Компрессоры с катящимся поршнем Ротационно-пластинчатые компрессоры

Конструкция двухроторного винтового компрессора Два ротора в зацеплении Патрубок всасывания Окно всасывания Корпус Подшипники Окно нагнетания

Принцип действия винтового компрессора При обкатке роторов образуются парные полости, объем которых увеличивается (всасывание), затем уменьшается (сжатие, нагнетание).

Роторы винтового компрессора Шестерни связи Ведомый ротор Ведущий ротор Роторы – косозубые шестерни со специальным профилем зубьев

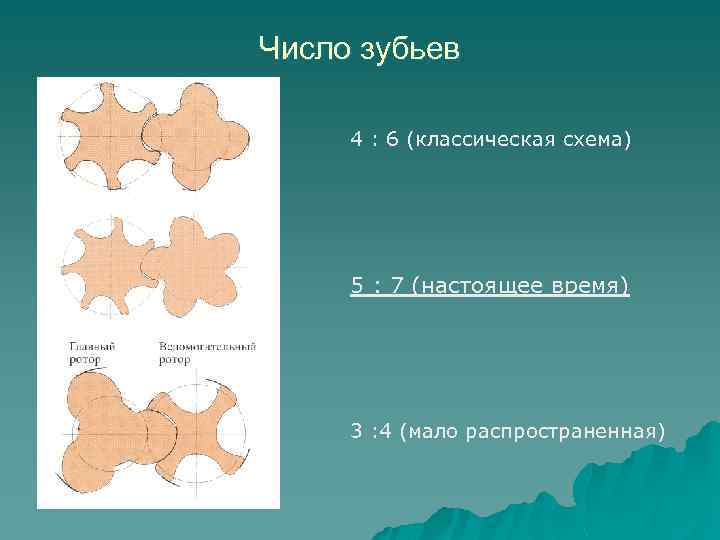

Число зубьев 4 : 6 (классическая схема) 5 : 7 (настоящее время) 3 : 4 (мало распространенная)

Типы винтовых компрессоров Сухого сжатия Водяная рубашка Шестерни синхронизации Маслозаполненные

Конструкция сальниковых компрессоров Всасывание газа Ведущий ротор Обратный клапан Сальник Нагнетание газа

Компрессорная установка с сальниковым компрессором Компрессор Маслоотделитель Маслоохладитель водяной

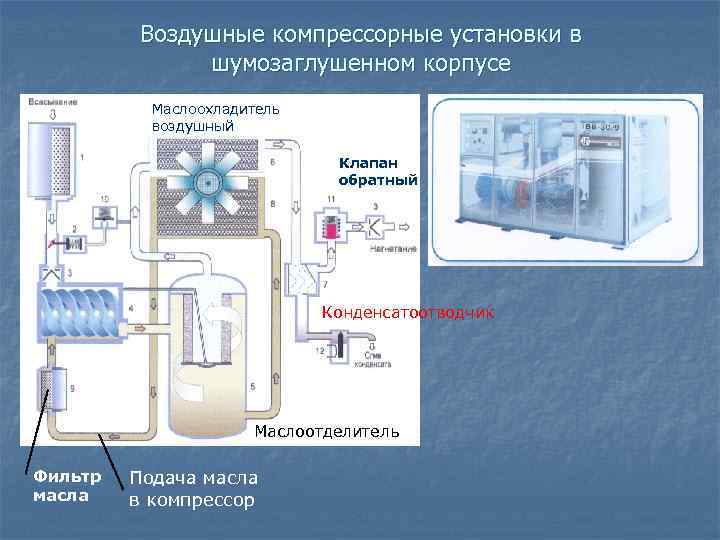

Воздушные компрессорные установки в шумозаглушенном корпусе Маслоохладитель воздушный Клапан обратный Конденсатоотводчик Маслоотделитель Фильтр масла Подача масла в компрессор

Холодильные винтовые компрессорные агрегаты производства Пензакомпрессормаш

Винтовые бессальниковые компрессоры Bitzer (Германия), Frascold (Италия) +: - Компактность конструкции; - Удобство монтажа; - Герметичность. Требуется установка маслоотделителя и маслоохладителя

Винтовой бессальник HS 74 - Роторы в горизонтальной плоскости - Золотниковое регулирование производительности - роторы 5/7

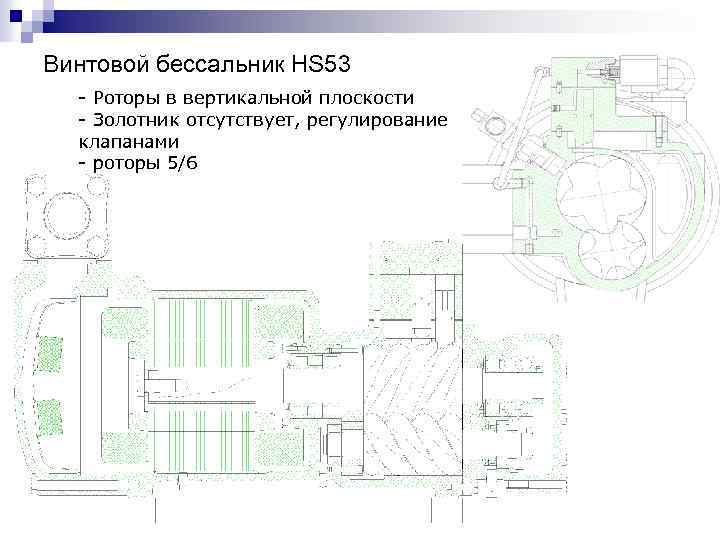

Винтовой бессальник HS 53 - Роторы в вертикальной плоскости - Золотник отсутствует, регулирование клапанами - роторы 5/6

Винтовой бессальник HSN 8571 Объемная производительность- 410 м 3/час Потребляемая мощность - 110 к. Вт Холодопроизводительность: -45 °С / +40 °С - 70 к. Вт -20 °С / +40 °С - 196 к. Вт Регулирование производительности: Плавное - от 50 до 100% Ступенчатое - 50 - 75 - 100 %

Компактный бессальниковый компрессор со встроенным маслоотделителем Марки CSH 65 / 75 / 85 / 95: 137. . 700 (910) m 3/h at 50 Hz

Гидропривод золотника Клапаны Золотник Поршень гидропривода

Устройство бессальниковых компрессоров Битцер

Принцип действия компактного полугерметика Битцер

Золотниковый регулятор производительности

Технологии изготовления роторов Схемы обработки зубьев роторов: а - строгание фасонными резцами; б - фрезерование пальцевой фрезой; в- фрезерование дисковой фасонной фрезой.

Технология изготовления роторов Применяется метод обкатки режущим инструментом – фрезой, а затем шлифовальной головкой (окончательная обработка). Заготовка получается литьем или ковкой. Применяются специализированные фрезерные станки фирм Холройд, Либхер. Фреза или шлифовальная головка Готовый ротор Черновая Заготовка обработка Чистовая обработка Заготовка

Форма режущих инструментов - фрез

Обработка роторов на станках Холройд Готовый ротор Фреза

Одновинтовые компрессоры Принцип действия

Конструкция одновинтовых компрессоров

Спиральные компрессоры Области применения - Малые и средние холодопроизводительности - Установки кондиционирования воздуха - Коммерческое холодоснабжение Преимущества перед поршневыми - Полная уравновешенность - Меньшие габариты - Отсутствие клапанов - КПД на уровне поршневых - меньший уровень шума Основные рабочие органы: - Две спирали - Эксцентриковый вал - Противоповоротное устройство

Принцип работы спирального компрессора Неподвижная спираль (черная) Подвижная спираль (Серая) Подвижная спираль совершает орбитальное движение относительно неподвижной. Рабочая полость представляет серповидное пространство между спиралями.

Конструкция спирального компрессора Перепускной клапан Противоповоротное устройство Эксцентриковый вал Неподвижная спираль Подвижная спираль

Принцип работы спирального компрессора (анимация)

Вертикальный герметичный компрессор

Система смазки вертикального компрессора

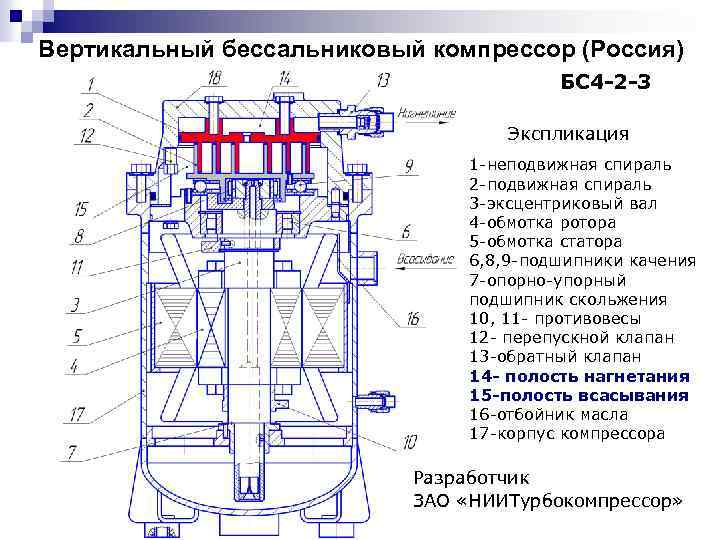

Вертикальный бессальниковый компрессор (Россия) БС 4 -2 -3 Экспликация 1 -неподвижная спираль 2 -подвижная спираль 3 -эксцентриковый вал 4 -обмотка ротора 5 -обмотка статора 6, 8, 9 -подшипники качения 7 -опорно-упорный подшипник скольжения 10, 11 - противовесы 12 - перепускной клапан 13 -обратный клапан 14 - полость нагнетания 15 -полость всасывания 16 -отбойник масла 17 -корпус компрессора Разработчик ЗАО «НИИТурбокомпрессор»

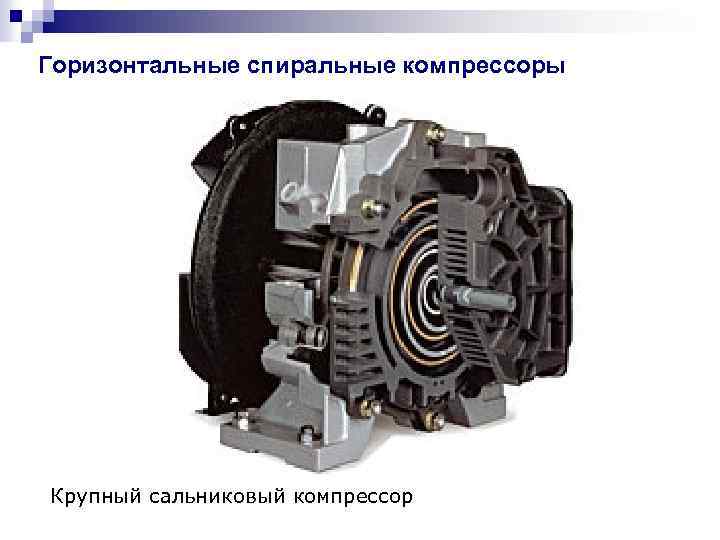

Горизонтальные спиральные компрессоры Крупный сальниковый компрессор

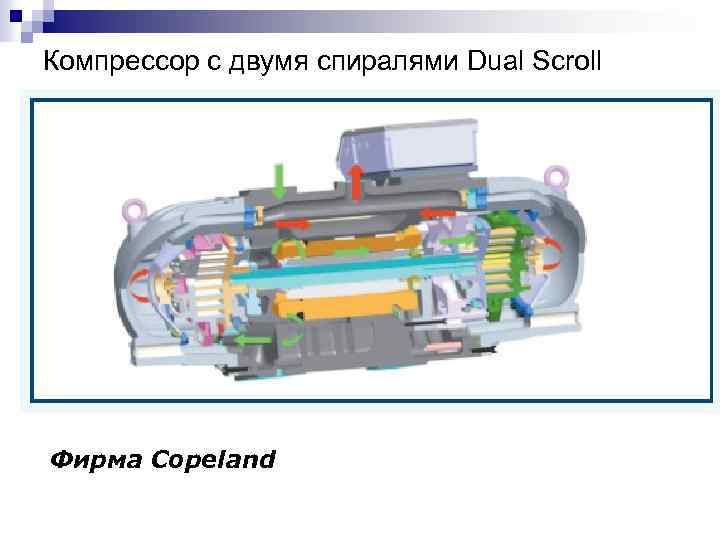

Компрессор с двумя спиралями Dual Scroll Фирма Copeland

Спиральный горизонтальный компрессор СГГ-30 1 -спираль неподвижная, 2 -спираль подвижная, 3 -вал эксцентриковый, 4 -обмотка ротора, 5 -обмотка статора, 6 -маслоотбойник, 7, 8 -подшипники качения, 9, 10, 11 -противовесы, 12 -трубка подачи масла, 13 - фильтр масляный Разработчик ЗАО «НИИТурбокомпрессор»

Основные рабочие органы Неподвижная спираль Подвижная спираль

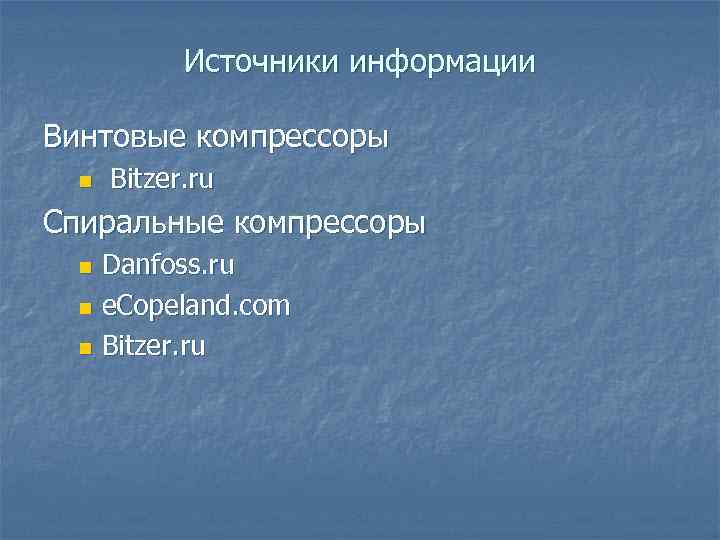

Источники информации Винтовые компрессоры n Bitzer. ru Спиральные компрессоры Danfoss. ru n e. Copeland. com n Bitzer. ru n
